Tuotetyyppi	Ristikkolasertaso
Malli	LC50-SP
Brändi	Cocraft
Luokan laser	II (IEC 60825-1)
Aallonpituus	630–650 nm, < 1 mW
Tarkkuus	± 0.2 mm/m
Itsetasoitusalue	± 5°
Laserviivat	Risti, Vaaka, Pysty
Sisätiloissa kantama	15 m
Ulkokäyttö kantama (vastaanottimen kanssa)	50 m
Virtalähde	3 × AA/LR6-paristot
Pariston kesto	Jopa 20 tuntia (alkali)
Käyttölämpötila	-10 – +45 °C
Säilytyslämpötila	-20 – +55 °C
IP-luokitus	IP54
Jalustan kierre	1/4"
Mitat (P×L×K)	10 × 8.2 × 10.4 cm (3.9 × 3.2 × 4.1 in)
Paino (paristojen kanssa)	620 g
Tilat	Itsetasoittuva, Manuaalitasoitus, Pulssitila
Manuaalitasoitus	Poistaa itsetasoituksen käytöstä kaltevaa asennusta varten
Pulssitila	Käytettäväksi valinnaisen laservastaanottimen (40-9978) kanssa
Turvaominaisuudet	Lukitusmekanismi sammutettuna; automaattinen sammutus jos kallistus >5°
Puhdistus	Käytä kevyesti kostutettua liinaa; vain mieto pesuaine
Pariston vaihto	Irrota kansi (3), aseta 3×AA-paristoa

Usein kysytyt kysymykset - LC50-SP Cocraft

Mitä paristoja Cocraft LC50-SP -lasertaso käyttää?

Lasertaso käyttää kolmea AA/LR6-paristoa. Huomioi napaisuusmerkit paristolokerossa.

Kuinka vaihdan itsetasoituksen ja manuaalitasoituksen välillä?

Käyttääksesi manuaalitasoitusta, käännä ensin virtakytkin OFF-asentoon, paina sitten manuaalitasoituspainiketta [ ] (7). Paina uudelleen poistaaksesi manuaalitilan käytöstä.

Mitä tarkoittaa kun laserviiva vilkkuu ja laite piippaa?

Tämä ilmaisee, että lasertaso on kallistunut yli 5° itsetasoituksen aikana. Aseta se vaakasuoralle pinnalle pysäyttääksesi vilkkumisen ja piippauksen.

Voinko käyttää lasertasoa ulkona?

Kyllä, mutta ulkokäyttöä varten sinun on aktivoitava Pulssitila (paina [P] (9)) ja käytettävä valinnaista laservastaanotinta (Clas Ohlson art.nro 40-9978) säteen havaitsemiseen.

Kuinka puhdistan lasertason?

Sammuta lasertaso aina ennen puhdistusta. Käytä kevyesti kostutettua liinaa ja mietoja puhdistusaineita. Älä koskaan käytä liuottimia tai syövyttäviä kemikaaleja.

Onko turvallista katsoa lasersäteeseen?

Ei. Älä koskaan suuntaa laseria ihmisiin tai eläimiin äläkä katso säteeseen. Jopa luokan II laserit voivat aiheuttaa pysyvän silmävaurion. Älä käytä optisia laitteita säteen katsomiseen.

Miksi lasertaso ei käynnisty?

Tarkista paristot: varmista, että ne on asetettu oikein oikealla napaisuudella ja että niissä on riittävä kapasiteetti. Vaihda tarvittaessa.

Kuinka valitsen laserviivakuvion?

Paina [V/H]-painiketta (8) toistuvasti selataksesi risti-, vaaka- ja pystyviivoja.

Kuinka hävitän lasertason vastuullisesti?

Tätä tuotetta ei saa hävittää kotitalousjätteen mukana. Kierrätä se paikallisessa keräyspisteessä tai ota yhteyttä ostopaikkaan ympäristöystävällistä hävittämistä varten.

Mikä on jalustan kierrekoon?

Lasertasossa on 1/4" jalustakierre (14" sovitin) asennettavaksi tavalliseen jalustaan.

KÄYTTÖOHJE LC50-SP Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

• Pidä ristilinjalaserin varoituskyltit lukukelpoisina.
• Älä suuntaa lasersädettä ihmisiä tai eläimiä kohti, äläkä katso itse kohti lasersädettä. Myös heikko lasersäde voi aiheuttaa vakavia silmävaurioita.
• Ristilinjalaserissa ei ole osia, jotka on mahdollista korjata itse. Varoitus! Ristilinjalaseria ei saa purkaa, avata tai muuttaa millään tavalla. Seurauksena saattaa olla käyttäjän altistuminen vaaralliselle säteilylle.
• Ristilinjalaseria saa käyttää ainoastaan laserlinjan heijastamiseen mittaustöissä.
• Mittalaitteen lasersäde on standardin IEC 60825-1 laserluokan II mukainen. Lasersäde saattaa sokaista ihmisiä ja eläimiä.
• Ristilinjalaserin saa korjata vain valtuutetussa huoltoliikkeessä ja korjauksessa saa käyttää vain alkuperäisosia.
• Älä suuntaa lasersädettä heijastavaan materiaaliin.
• Ristilinjalaser ei ole lelu. Älä anna lasten käyttää ristilinjalaseria ilman valvontaa. Vaarana on henkilöiden sokaistuminen.
• Älä sijoita ristilinjalaseria paikkaan, jossa se voi heijastaa lasersäteen silmien korkeudelle.
• Älä jätä lasersädettä päälle ilman valvontaa. Sammuta laite aina käytön jälkeen. Vaarana on sivullisten sokaistuminen.

Laseria koskevia turvallisuusohjeita

• Varoitus! Lasersäde.
• Laserluokka II, 630–650 nm.
• Älä katso lasersäteeseen.
• Älä katso suoraan lasersäteeseen optisilla instrumenteilla.

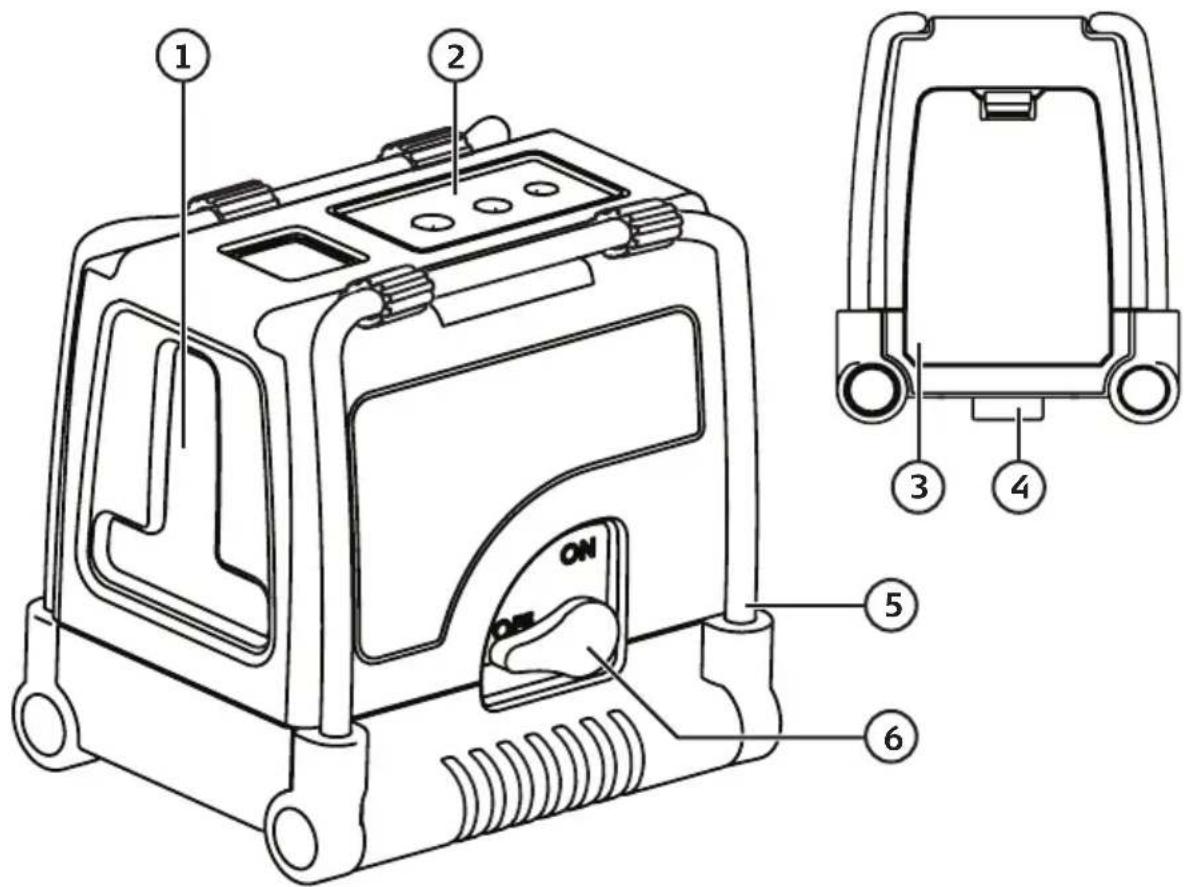

Tuotekuvaus

1. Laserikkuna
2. Ohjauspaneeli
3. Paristolokeron kansi
4. Jalustakiinnike 1/4"
5. Säädettävät metallijalat
6. ON/OFF Virtakytkin

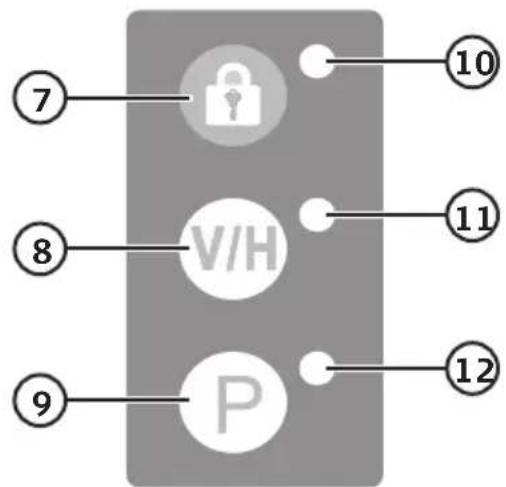

Ohjauspaneeli

1. [ ] Manuaalinen tasaus
2. [v] Laserlinjan valinta
3. [ ] Pulssitoiminto
4. Merkkivalo, joka syttyy, kun manuaalinen tila on aktivoitu
5. Merkkivalo, joka syttyy, kun laserlinjaa heijastetaan
6. Merkkivalo, joka syttyy, kun pulssitoiminto on aktivoitu

Käyttö

Paristot

1. Avaa paristolokeron kansi (3) ja aseta paristolokeroon kolme AA/LR6-paristoa. Varmista paristolokeron pohjassa olevasta merkinnästä, että paristot tulevat oikein päin.
2. Sulje paristolokero.

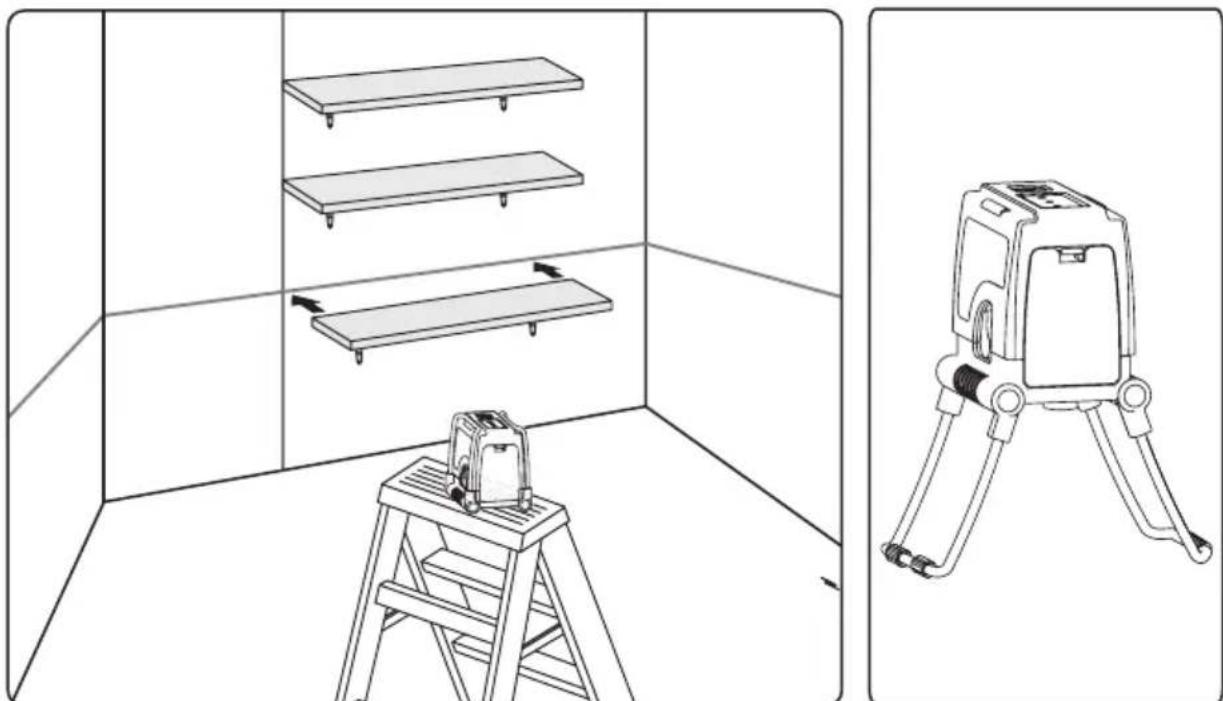

Itsetasaus

Huom.! Laserlinja vilkkuu ja laite antaa äänimerkin, jos laite kallistuu liikaa (yli 5°) johonkin suuntaan käytön aikana.

1. Aseta laite vakaalle ja tasaiselle alustalle, jossa ei esiinny tärinää. Voit myös käyttää laitteen metallijalkoja tai kiinnittää laitteen jalustaan ¼":n kiinnikkeellä.
2. Käynnistä laite virtakytkimellä (6).
3. Valitse laserlinja painamalla useita kertoja [V/H] (8): risti-, vaaka- tai pystylinja.
4. Sammuta laite virtakytkimellä käytön jälkeen.

Huom.! Sammuta laite aina käytön jälkeen tai ennen kuin siirrät sen toiseen paikkaan. Kun sammutat laitteen, laitteen tasausmekanismia suojaava lukitustoiminto aktivoituu.

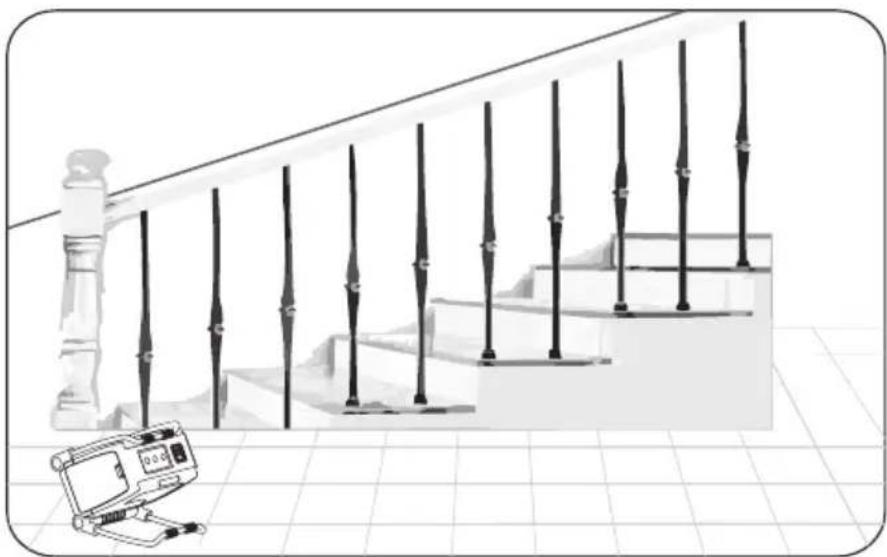

Manuaalinen tasaus lukitsee automaattisen tasauksen niin, että ristilinjalaserin voi asettaa haluamaansa kulmaan.

1. Aseta laite vakaalle ja tasaiselle alustalle, jossa ei esiinny tärinää. Voit myös käyttää laitteen metallijalkoja tai kiinnittää laitteen jalustaan ¼":n kiinnikkeellä.
2. Käynnistä manuaalinen tasaus painamalla [ ] (7). Virtakytkimen on oltava asennossa OFF, iotta manuaalisen tasauksen voi aloittaa.
3. Valitse laserlinja painamalla useita kertoja v: risti-, vaaka- tai pystylinja.
4. Säädä sopiva kulma laitteen säädettävien metallijalkojen avulla.
5. Sammuta manuaalinen tasaus painamalla [ ].

Huom.! Sammuta laite aina käytön jälkeen tai ennen kuin siirrät sen toiseen paikkaan. Kun sammutat laitteen, laitteen tasausmekanismia suojaava lukitustoiminto aktivoituu.

Pulssitoimintoa käytetään ulkotiloissa yhdessä lasertunnistimen (tuotenumero 40-9978) kanssa.

Huelto ja ylläpito

• Sammuta laite ennen laitteen puhdistusta tai siirtämistä sekä käytön jälkeen.
• Puhdista laite kevyesti kostutetulla liinalla. Käytä mietoa puhdistusainetta. Älä käytä liuottimia tai syövyttäviä kemikaaleja.
• Vaihda paristot, jos laserlinja muuttuu epäselväksi.
• Käsittele laitetta varoen, sillä se on optinen tarkkuuslaite.
• Älä altista laitetta iskuille, tärinälle tai äärimmäisille lämpötiloille.
• Jos laite on pitkään käyttämättä, poista paristot ja säilytä laitetta sisätiloissa kui-vassa ja pölyttömässä paikassa lasten ulottumattomissa.

Vianhakutaulukko

Laser ei mene päälle. Varmista, että paristoissa on virtaa ja että ne ovat oikein päin. Katso paristolokeron pohjassa olevat napaisuusmerkinnät.
Manuaalinen tasaus ei mene päälle.	Virtakytkimen on oltava asennossa OFF, jotta manuaalisen tasauksen voi aloittaa.
Laserlinja vilkkuu ja laitteesta kuuluu äänimerkki itsetasauksen aikana.	Laite on liian kallellaan (yli 5°). Varmista, että laite on tasaisella alustalla.
Laserlinja näkyy huonosti. •	Tarkasta paristot ja vaihda tarvittaessa.Puhdista laserikkuna tarvittaessa pehmeällä liinalla.Ympäristön valo on liian kirkas.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

Käyttöetäisyys Sisällä 15 m, ulkona lasertunnistimen (myydään erikseen) kanssa 50 m

Laserlinjat Risti, pysty ja vaaka

Tarkkuus ± 0,2 mm/m

Itsetasaus ± 5°

Lasertyppi 630–650 nm, P < 1 mW

Laserluokka II

Käyttölämpötila -10...45 °C

Säilytyslämpötila -20...55 °C

Jalustakierre 14 "

Virtalähde Paristot 3 kpl AA/LR6

Paristojen kesto Jopa 20 tuntia (alkaliparistot)

IP-luokitus IP54

Mitat 10 × 8,2 × 10,4 cm ( 3,9 × 3,2 × 4,1'' )

Paino paristojen kanssa 620 g
