Produkttyp	Kreuzlinienlaser-Nivelliergerät
Modell	LC50-SP
Marke	Cocraft
Laserklasse	II (IEC 60825-1)
Wellenlänge	630–650 nm, < 1 mW
Genauigkeit	± 0,2 mm/m
Selbstnivellierbereich	± 5°
Laserlinien	Kreuz, Horizontal, Vertikal
Reichweite innen	15 m
Reichweite außen (mit Empfänger)	50 m
Stromversorgung	3 × AA/LR6-Batterien
Batterielebensdauer	Bis zu 20 Stunden (Alkali)
Betriebstemperatur	-10 bis +45 °C
Lagertemperatur	-20 bis +55 °C
IP-Schutzart	IP54
Stativgewinde	1/4"
Abmessungen (L×B×H)	10 × 8,2 × 10,4 cm (3,9 × 3,2 × 4,1 Zoll)
Gewicht (mit Batterien)	620 g
Modi	Selbstnivellierung, Manuelle Nivellierung, Pulsmodus
Manuelle Nivellierung	Deaktiviert die Selbstnivellierung für schräge Platzierung
Pulsmodus	Für Verwendung mit optionalem Laserempfänger (40-9978)
Sicherheitsfunktionen	Verriegelungsmechanismus bei ausgeschaltetem Gerät; automatische Abschaltung bei Neigung >5°
Reinigung	Mit leicht angefeuchtetem Tuch; nur mildes Reinigungsmittel
Batteriewechsel	Abdeckung (3) entfernen, 3×AA einlegen

Häufig gestellte Fragen - LC50-SP Cocraft

Welche Batterien verwendet das Cocraft LC50-SP Lasernivelliergerät?

Das Lasernivelliergerät verwendet drei AA/LR6-Batterien. Beachten Sie die Polaritätsmarkierungen im Batteriefach.

Wie wechsle ich zwischen Selbstnivellierung und manueller Nivellierung?

Um die manuelle Nivellierung zu verwenden, schalten Sie zuerst den Netzschalter AUS, dann drücken Sie die Taste für manuelle Nivellierung [ ] (7). Drücken Sie sie erneut, um den manuellen Modus zu deaktivieren.

Was bedeutet es, wenn die Laserlinie blinkt und das Gerät piept?

Dies zeigt an, dass das Lasernivelliergerät während der Selbstnivellierung um mehr als 5° geneigt ist. Stellen Sie es auf eine ebene Fläche, um das Blinken und Piepen zu stoppen.

Kann ich das Lasernivelliergerät im Freien verwenden?

Ja, aber für den Außeneinsatz müssen Sie den Pulsmodus aktivieren (drücken Sie [P] (9)) und einen optionalen Laserempfänger (Clas Ohlson Art.-Nr. 40-9978) verwenden, um den Strahl zu erfassen.

Wie reinige ich das Lasernivelliergerät?

Schalten Sie den Laser vor der Reinigung immer aus. Verwenden Sie ein leicht angefeuchtetes Tuch mit milden Reinigungsmitteln. Verwenden Sie niemals Lösungsmittel oder korrosive Chemikalien.

Ist es sicher, in den Laserstrahl zu schauen?

Nein. Richten Sie den Laser niemals auf Menschen oder Tiere und schauen Sie niemals in den Strahl. Auch Laser der Klasse II können dauerhafte Augenschäden verursachen. Verwenden Sie keine optischen Instrumente, um den Strahl zu betrachten.

Warum schaltet sich der Laser nicht ein?

Überprüfen Sie die Batterien: Stellen Sie sicher, dass sie mit korrekter Polarität eingelegt sind und ausreichende Kapazität haben. Ersetzen Sie sie bei Bedarf.

Wie wähle ich das Laserlinienmuster aus?

Drücken Sie wiederholt die Taste [V/H] (8), um zwischen Kreuz-, Horizontal- und Vertikallinien zu wechseln.

Wie entsorge ich das Lasernivelliergerät verantwortungsvoll?

Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Recyceln Sie es bei Ihrer örtlichen Sammelstelle oder wenden Sie sich an die Verkaufsstelle für eine umweltgerechte Entsorgung.

Welche Größe hat das Stativgewinde?

Das Lasernivelliergerät hat ein 1/4" Stativgewinde (14" Adapter) zur Montage auf einem handelsüblichen Stativ.

BEDIENUNGSANLEITUNG LC50-SP Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Ver. 20181205

Original Bedienungsanleitung

Art.Nr. 40-9873 Modell 892N Cross Laser

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

• Die Warnzeichen am Gerät immer sichtbar lassen.
- Nie den Laserstrahl auf Personen oder Tiere richten und nie in den Laserstrahl blicken. Auch ein weniger starker Laserstrahl kann kann zu permanenten Augenschäden führen.
- Das Gerät kann nicht selbst repariert werden. Achtung: Das Gerät darf nicht demontiert, geöffnet oder anderweitig verändert werden, da der Benutzer gefährlicher Strahlung ausgesetzt werden kann.
- Das Gerät ist nur dafür geeignet, Laserlinien zum Vermessen und Anzeigen zu projizieren.
- Dieses Gerät erzeugt Laserstrahlung der Laserklasse II gemäß IEC60825-1. Personen oder Tiere können dadurch geblendet werden.
- Das Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren lassen.
- Den Laserstrahl nicht auf reflektierende Materialien richten.
- Kein Kinderspielzeug. Kinder das Gerät nicht unbeaufsichtigt benutzen lassen. Personen könnten unabsichtlich geblendet werden.
- Das Gerät nicht so aufstellen, dass es in Augenhöhe auf eine Person strahlen kann.
- Ein eingeschaltetes Gerät nicht unbeaufsichtigt lassen und nach jedem Gebrauch abschalten. Andere Personen können vom Laserstrahl geblendet werden.

Spezielle Sicherheitshinweise für Laser

• Achtung Laserstrahlung.
• Laserklasse II, 630–650 nm.
• Nicht in den Laserstrahl blicken.
• Den Laserstrahl nicht direkt mit optischen Instrumenten betrachten.

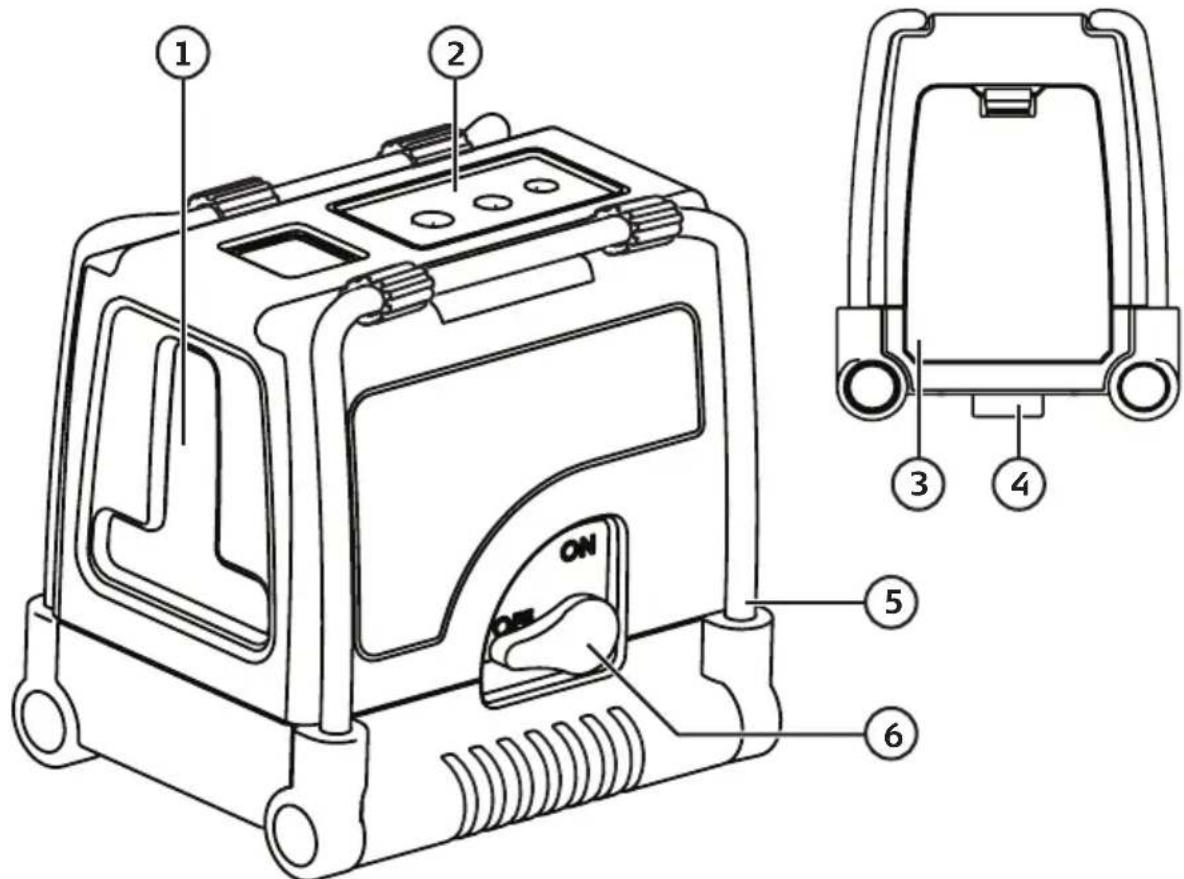

Produktbeschreibung

1. Austrittsöffnung Laserstrahl
2. Bedienfeld
3. Batterieabdeckung
4. Stativhalterung 1/4"
5. Verstellbare Metallbeine
6. ON/OFF (Ein/Aus)

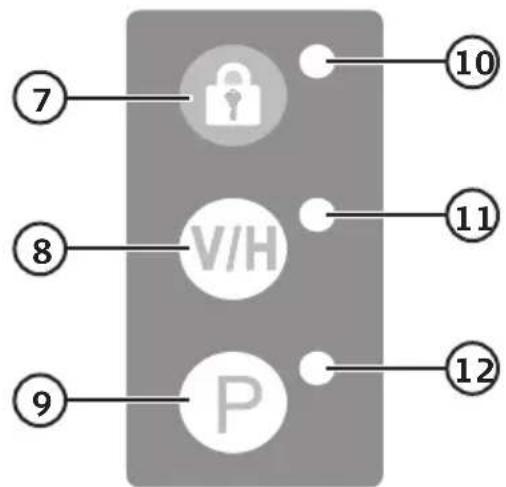

Bedienfeld

1. [ ] Manuelle Nivellierung
2. [ ] Auswahl der Laserlinie
3. [ ] Impulsfunktion
4. Indikator, leuchtet bei manueller Nivellierung
5. Indikator, leuchtet bei projizierter Laserlinie
6. Indikator, leuchtet bei Impulsfunktion

Benutzung

Batterien

1. Die Batterieabdeckung (3) öffnen und die Batterien (3 × AA/LR6) einsetzen.
   Die Abbildung unten im Batteriefach zeigt die korrekte Ausrichtung der Batterien an.
2. Die Batterieabdeckung schließen.

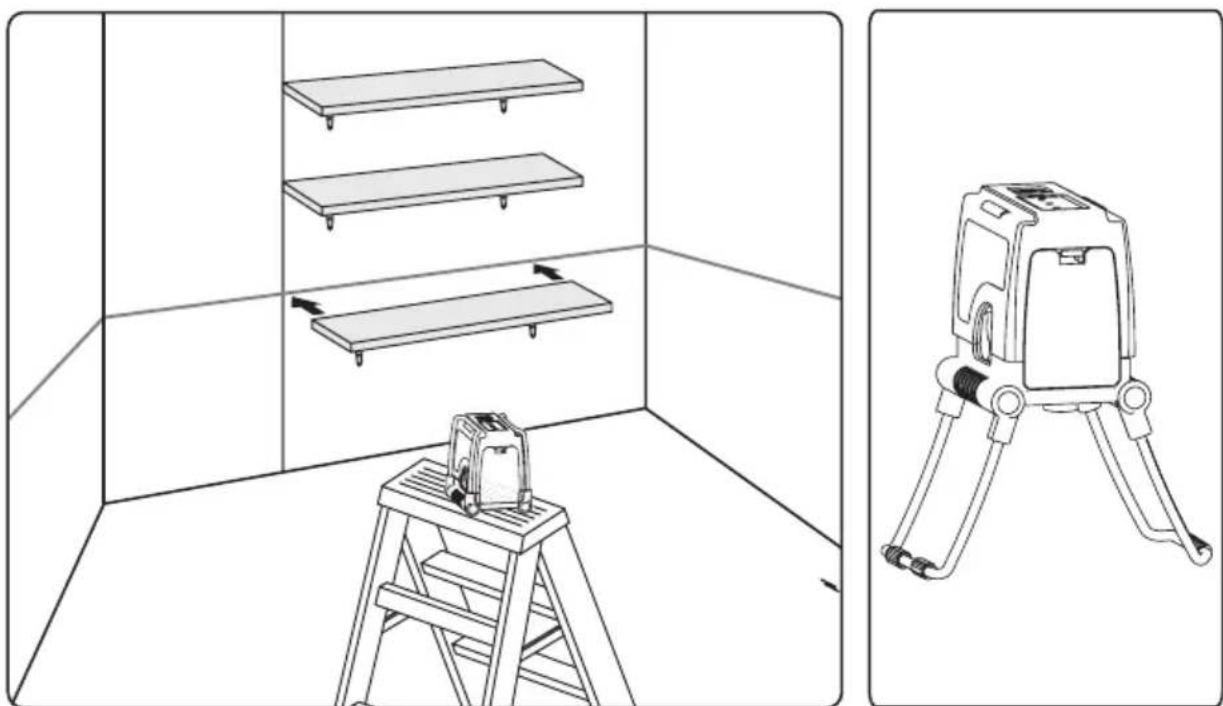

Selbstnivellierung

Hinweis: Sollte sich der Kreuzlinienlaser bei der Selbstnivellierung in einer zu schiefen Lage befinden (mehr als 5°) blinkt die Laserlinie und der Kreuzlinienlaser gibt ein Tonsignal von sich.

1. Den Laser auf einer stabilen Unterlage aufstellen, auf der keine Erschütterungen vorkommen. Es können auch die Metallbeine des Lasers oder ein Stativ mit 14 "-Halterung benutzt werden.
2. Den Laser mit dem Ein-/Ausschalter (6) einschalten.
3. Zur Auswahl der Laserlinie mehrmals auf [V/H] (8) drücken: Kreuzlinie, waagerechte oder senkrechte Linie.
4. Nach abgeschlossener Nivellierung den Laser mit dem Stromschalter ausschalten.

Hinweis: Nach abgeschlossener Nivellierung oder bevor der Laser bewegt wird, diesen immer ausschalten. Das Ausschalten des Lasers aktiviert die Schutzfunktion, welche den Nivellierungsmechanismus schützt.

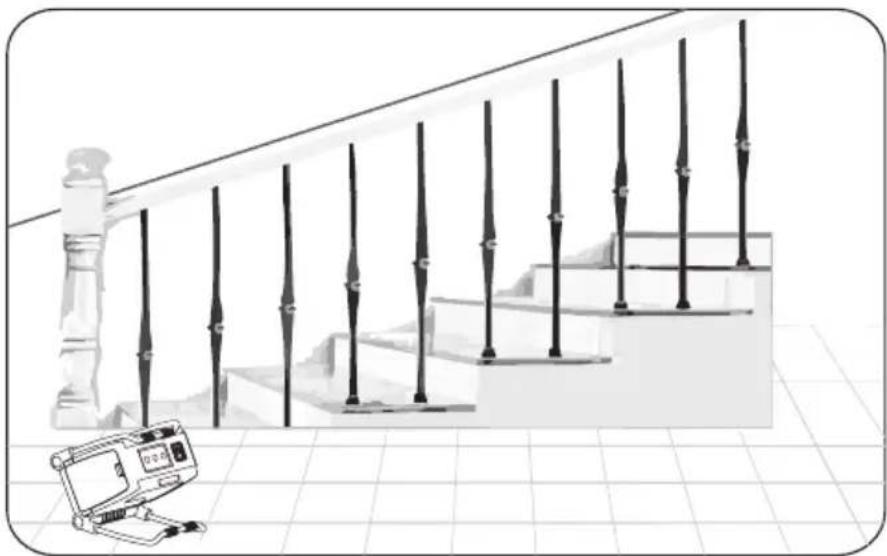

Manuelle Nivellierung

Bei der manuellen Nivellierung wird die automatische Nivellierungsfunktion abgeschaltet und der Laser kann so in beliebigem Winkel eingestellt werden.

1. Den Laser auf einer stabilen Unterlage aufstellen, auf der keine Erschütterungen vorkommen. Es können auch die Metallbeine des Lasers oder ein Stativ mit 14 "-Halterung benutzt werden.
2. Um die manuelle Nivellierung zu starten, auf [ ] (7) drücken. Damit die manuelle Nivellierung eingeschaltet werden kann, muss sich der Stromschalter in der Position OFF befinden.
3. Zur Auswahl der Laserlinie mehrmals auf v drücken: Kreuzlinie, waagerechte oder senkrechte Linie.
4. Der gewünschte Winkel kann mit den Metallbeinen eingestellt werden.
5. Um die manuelle Nivellierung einzuschalten, auf [💡] drücken.

Hinweis: Nach abgeschlossener Nivellierung oder bevor der Laser bewegt wird, diesen immer ausschalten. Das Ausschalten des Lasers aktiviert die Schutzfunktion, welche den Nivellierungsmechanismus schützt.

Die Impulsfunktion wir im Außenbereich zusammen mit einem Laserdetektor (unsere Artikelnummer 40-9978).

Pflege und Wartung

• Vor Reinigung, nach abgeschlossener Nivellierung oder bevor der Laser bewegt wird, diesen immer ausschalten.
• Das Produkt mit einem leicht befeuchteten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen.
  • Die Batterien wechseln, wenn die Laserlinie unscharf wird.
• Mit dem Gerät behutsam umgehen, es ist ein optisches Präzisionsinstrument.
• Das Gerät vor Stößen, andauernden Erschütterungen oder extrem hohen oder niedrigen Temperaturen schützen.
• Bei längerer Nichtbenutzung die Batterien entnehmen und das Gerät trocken und staubfrei sowie für Kinder unzugänglich aufbewahren.

Fehlersuche

Das Gerät lässt sich nicht einschalten.	Sicherstellen, dass die Batterien nicht verbraucht und korrekt in der Batteriehalterung eingesetzt sind. Siehe Kennzeichnung im Batteriefach.
Die manuelle Nivellierung lässt sich nicht einschalten.	Damit die manuelle Nivellierung eingeschaltet werden kann, muss sich der Stromschalter in der Position OFF befinden.
Bei der Selbstnivellierung blinkt die Laserlinie und der Laser gibt ein Tonsignal von sich.	Der Kreuzlinienlaser befindet sich bei der Selbstnivellierung in einer zu schiefen Lage (mehr als 5°). Sicherstellen, dass er auf einer geraden Oberfläche steht.
Die Laserlinie ist nicht gut sichtbar.	Die Batterien kontrollieren und bei Bedarf auswechseln.Das Laserfenster überprüfen und bei Bedarf mit einem weichen, trockenen Tuch reinigen.Zu helles Umgebungslicht.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling abgeben um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyclen.

Reichweite im Innenbereich 15 m, im Außenbereich mit Detektor (separat erhältlich) 50 m

Laserlinie Kreuz, waagerecht, senkrecht

Genauigkeit ± 0,2 mm/m

Selbstnivellierend ± 5°

Lasertyp 630–650 nm, P < 1 mW

Laserklasse 2

Betriebstemperatur -10 bis 45 °C

Aufbewahrungstemperatur -20 bis 55 °C

Stativgewinde 14 "

Stromversorgung 3 × AA/LR6-Batterien

Lebensdauer der Batterien Bis zu 20 Stunden (mit alkalischen Batterien)

Schutzart IP54

Abmessungen 10 × 8,2 × 10,4 cm ( 3,9 × 3,2 × 4,1'' )

Gewicht mit Batterien 620 g
