BEDIENUNGSANLEITUNG NLL01 Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Laser Spirit Level

Art.no 40-9685 Model NLL01

Art.Nr. 40-9685 Modell NLL01

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme.

Sicherheit

• Die Warnzeichen am Gerät müssen immer gut lesbar sein.
- Dieses Gerät erzeugt Laserstrahlung der Laserklasse II gemäß EN 60825-1. Den Laserstrahl niemals auf sich selbst oder auf andere Personen oder Tiere richten. Auch ein schwacher Laserstrahl kann zu permanenten Augenschäden führen.
- Das Gerät enthält keine Teile, die selbst ausgetauscht oder repariert werden können.
- Es darf weder demontiert oder geöffnet noch in anderer Weise verändert werden. Warnung: Die Zweckentfremdung oder Veränderung des Gerätes kann dazu führen, dass der Benutzer schädlicher Strahlung ausgesetzt wird.
- Das Gerät ist nur für die Verwendung in Innenräumen geeignet.
- Das Gerät vor Stößen, Erschütterungen und extremen Temperaturen schützen.
- Das Gerät nicht bei Müdigkeit oder unter Einfluss von Medikamenten, Alkohol oder anderen Drogen benutzen.
- Personen in der unmittelbaren Umgebung stets über die Benutzung des Gerätes und die damit verbundenen Risiken informieren.
- Möglichst vermeiden, den Laserstrahl auf Augenhöhe zu platzieren (160–190 cm).
- Niemals mit einer Lupe, einem Mikroskop, einem Fernglas o. Ä. auf den Laserstrahl blicken.
- Das Gerät ist nur für den Hausgebrauch und für die in dieser Bedienungsanleitung beschriebene Benutzung vorgesehen.
- Das Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren lassen.
- Den Laserstrahl nicht auf reflektierende Materialien richten.
- Kein Kinderspielzeug.
- Das Gerät nicht von Kindern unbeaufsichtigt benutzen lassen.
- Das Gerät nicht im eingeschalteten Zustand unbeaufsichtigt lassen. Nach jedem Gebrauch abschalten. Andere Personen können unabsichtlich vom Laserstrahl geblendet werden.
- Die Libellen sind mit Ethanol gefüllt, im Falle eines Lecks auf sichere Weise aufwischen und handhaben. Der Ethanol ist feuergefährlich und kann Augen- und Hautreizungen verursachen.

Spezielle Sicherheitshinweise für Laser

Warnung: Laserstrahlung. Laserklasse II,

635 nm (Linie), 650 nm (Punkt).

Nicht in den Laserstrahl blicken. Den Laserstrahl nicht direkt mit optischen Instrumenten betrachten.

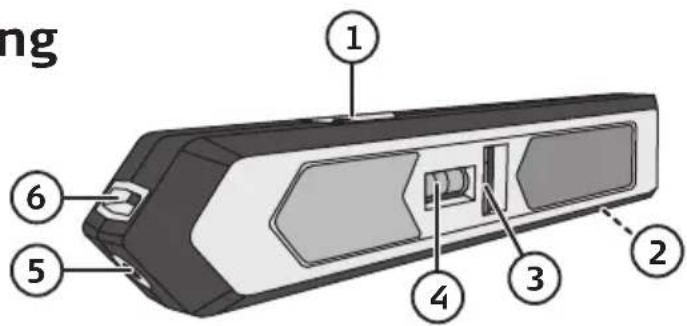

Produktbeschreibung

1. Stromschalter/Funktionsschalter: Linienlaser – ausgeschaltet – Laserpunkt
2. Stützfläche aus Aluminium
3. Libelle zur senkrechten Ausrichtung
4. Libelle zur waagrechten Ausrichtung
5. Laseröffnung für Punktprojektion
6. Laseröffnung für Linienprojektion
7. Auflageflächen
8. Batterieabdeckung
9. Magneten

10. Typenschild mit Warnzeichen und Warntext

11. Wandhalterung

12. Befestigungsfläche für Magnet
13. Drehknopf zur Einstellung der Libelle (wenn die Wandhalterung auf dem Stativ oder liegend benutzt wird)
14. Stativgewinde 1/4"
15. Loch zum Aufhängen
16. Löcher für Reißnägel

Funktionen

Die Laserwasserwaage kann:

• eine horizontale Linie an die Wand projizieren.
• eine vertikale Linie an die Wand projizieren.
• einen Punkt zur Niveaukontrolle projizieren.

Hinweis: Vor der Benutzung die gesamte Bedienungsanleitung durchlesen und sicherstellen, dass alle Sicherheitshinweise gelesen und verstanden wurden. Falsche Bedienung kann zu bleibenden Augenschäden führen.

Hinweis: Dies ist ein Präzisionsinstrument. Stets umsichtig behandeln.

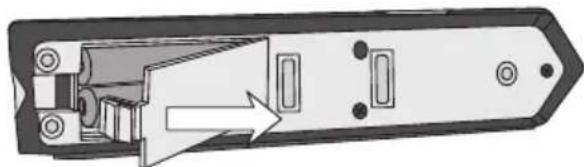

Batterien

1. Die Sperre an der Batterieabdeckung (8) eindrücken und die Abdeckung abnehmen.
2. 2 × AAA/LR03-Batterien entsprechend der Markierung im Batteriefach einlegen.
3. Die Abdeckung wieder anbringen.

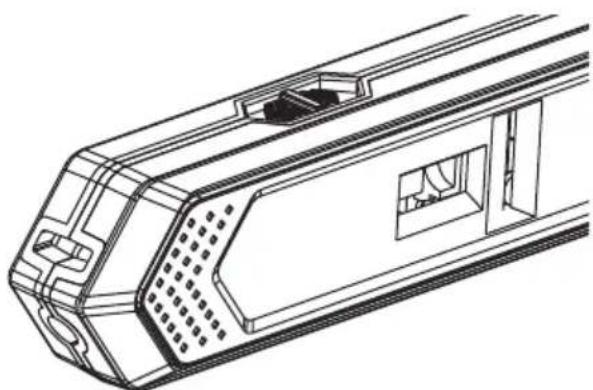

Abschaltung und Auswahl der gewünschten Funktion

Das Gerät wird mit dem Schalter (1) ein- und ausgeschaltet. Derselbe Schalter steuert auch die Funktionswahl. Der Schalter hat folgende Funktionen:

• Laserlinie (nach vorne zu den Laseröffnungen schieben).
  • Ausgeschaltet (in die Mitte schieben).
• Laserpunkt (nach hinten schieben).

Das Gerät bei Nichtbenutzung ausschalten um Batterie zu sparen.

Das Gerät kann bei der Benutzung auf verschiedene Weisen platziert werden.

1. Das Gerät (mit oder ohne Wandhalterung) auf eine stabile waagrechte Fläche legen.
2. An der Wand die mitgelieferte Wandhalterung (11) benutzen. Die Wandhalterung mit Reißnägeln (separat erhältlich) o. Ä an der Wand befestigen. Die Wandhalterung hat auch ein Loch (15) zur Aufhängung mit einem Nagel o. Ä.
3. Benutzung mit Stativ möglich (separat erhältlich), die Wandhalterung hat einen Anschluss für ein 1/4"-Stativgewinde (14).

Einstellung der Libellen

Die Position des Gerätes mit der Libelle anpassen, die für die aktuelle Messung geeignet ist. Die Libellen bei der Benutzung der Wandhalterung folgendermaßen anpassen: den äußeren Teil der Wandhalterung drehen. Bei der Benutzung des Stativs: am Drehknopf (13) schrauben um die Libelle anzupassen. Sicherstellen, dass die Blase zwischen den Strichen an der Libelle liegt.

Benutzung mit Laserlinie

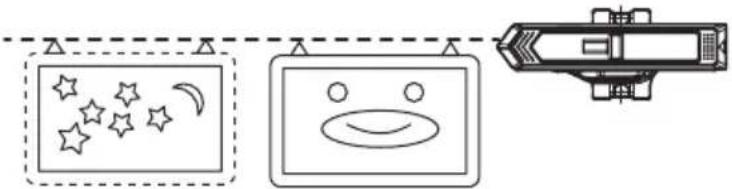

Waagrechte Laserlinie

Bei horizontaler Benutzung muss die Stützfläche aus Aluminium (2) nach unten zeigen.

Das Gerät mit der Libelle (4) einstellen. Hinweis: Die waagrechte Benutzung ist nur genau an der Wand (Fläche) mit befestigter Wandhalterung. Wird die Laserlinie auf eine andere, gegenüberliegende Fläche projiziert, ist die Messung nicht genau.

Senkrechte Laserlinie

Bei vertikaler Benutzung muss die Stützfläche aus Aluminium (2) zur Seite zeigen. Das Gerät mit der Libelle (3) einstellen.

Bei der Benutzung zur Ausrichtung einer parallelen, winkelunabhängigen Linie kann das Gerät stufenlos eingestellt werden.

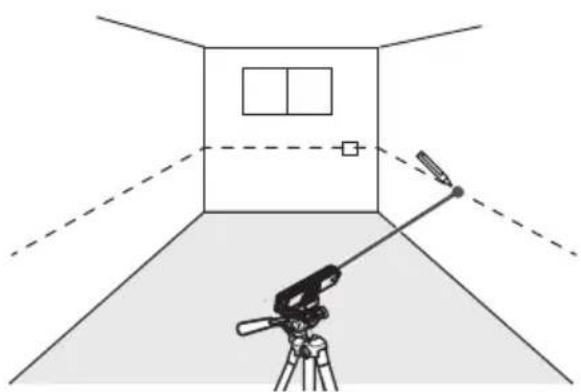

Benutzung mit Laserpunkt

Bei der Benutzung zur Ausrichtung der Höhe an mehreren Flächen sollte das Gerät mit dem Stativ (separat erhältlich) benutzt werden. Die Höhe mehrfach manuell überprüfen und dabei bedenken, dass sich die Einstellung ändert, falls jemand das Stativ oder das Gerät berührt.

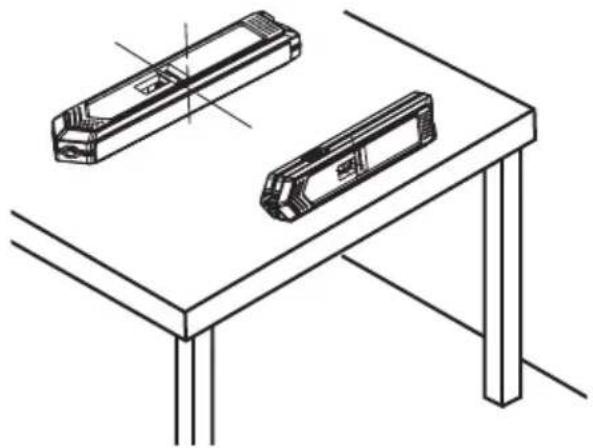

Manuelle Benutzung als Wasserwaage

Die Stützfläche aus Aluminium (2) gegen die zu vermessene Fläche halten und die Libellen wie bei einer normalen Wasserwaage ablesen.

• Das Gerät mit einem leicht befeuchteten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen.
• Bei längerer Nichtbenutzung die Batterien entnehmen.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, soll dieses Produkt auf verantwortliche Weise recycelt werden um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Rückgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Batterien 2 × AAA/LR03 (separat erhältlich)

Betriebsdauer > 15 Std.

Laserwellenlänge Linie 635 nm, Punkt 650 nm

Laserklasse II

Leistung

$$ P _ {\max} < 1 \mathrm{mW} $$

Messgenauigkeit ± 1 mm/m

Betriebstemperatur 0–40 °C

Gewicht 153 g (ohne Batterien, mit Wandhalterung)

Abmessungen (H × B × T) 33,5 × 23 × 165 mm
