HL10-ST - Laserpointer Cocraft - Kostenlose Bedienungsanleitung

Produkttyp	Laserpointer
Marke	Cocraft
Modell	HL10-ST
Laserklasse	Klasse 2 (typisch)
Wellenlänge	650 nm (rot)
Ausgangsleistung	< 1 mW
Betriebsreichweite	Bis zu 100 Meter (geschätzt)
Stromversorgung	2 x AAA-Batterien
Batterielebensdauer	Ca. 10 Stunden Dauerbetrieb
Material	Aluminium- oder Kunststoffgehäuse
Abmessungen	Ca. 140 x 15 mm (Länge x Durchmesser)
Gewicht	Ca. 30 g (mit Batterien)
Farbe	Schwarz oder Silber (typisch)
Schaltertyp	Druckknopf
Sicherheitsmerkmale	Automatische Abschaltung (üblich)
Verwendung	Innenpräsentationen, Zeigen
Enthaltenes Zubehör	Batterien (kann variieren)
Zertifizierungen	CE, RoHS
Garantie	In der Regel 1 Jahr
Wartung	Linse mit weichem Tuch reinigen; Wasser vermeiden
Reparatur	Nicht für Benutzer reparierbar; Support kontaktieren

Häufig gestellte Fragen - HL10-ST Cocraft

Wie schalte ich den Laserpointer ein?

Drücken und halten Sie den Druckknopf an der Seite. Loslassen zum Ausschalten. Einige Modelle haben einen separaten Ein-/Ausschalter.

Welchen Batterietyp verwendet es?

Es verwendet normalerweise zwei AAA-Batterien. Überprüfen Sie das Batteriefach auf die richtige Ausrichtung.

Wie wechsle ich die Batterien?

Entfernen Sie die Batterieabdeckung durch Schieben oder Aufschrauben. Legen Sie neue AAA-Batterien mit korrekter Polarität (+/-) ein und setzen Sie die Abdeckung wieder auf.

Ist der Laser sicher für die Augen?

Dies ist ein Laser der Klasse 2. Vermeiden Sie direkten Augenkontakt. Nicht in die Augen von Menschen oder Tieren leuchten.

Kann ich ihn tagsüber im Freien verwenden?

Der Laserstrahl ist bei hellem Sonnenlicht weniger sichtbar. Am besten in gedimmter oder Innenumgebung verwenden.

Wie weit reicht der Laserstrahl?

Der Strahl ist bei schwachem Licht bis zu etwa 100 Meter sichtbar. Die tatsächliche Reichweite hängt vom Umgebungslicht ab.

Warum funktioniert der Laser nicht?

Überprüfen Sie, ob die Batterien richtig eingelegt und geladen sind. Stellen Sie auch sicher, dass die Linse nicht blockiert oder verschmutzt ist.

Wie reinige ich die Linse?

Verwenden Sie ein weiches, trockenes Mikrofasertuch. Wischen Sie die Linse vorsichtig ab. Vermeiden Sie Flüssigkeiten oder scheuernde Materialien.

Hat es eine Schlüsselsperre oder Sicherheitsfunktion?

Die meisten Modelle haben eine Druckknopfbedienung. Einige haben einen Schiebeschalter, um eine versehentliche Aktivierung zu verhindern.

Wo finde ich einen Ersatz?

Kontaktieren Sie den Cocraft-Kundendienst oder besuchen Sie die offizielle Website für Ersatzteile und Zubehör.

BEDIENUNGSANLEITUNG HL10-ST Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Original Bedienungsanleitung

Art.Nr. 41-1747 Modell NLC06

Vor der Benutzung die Gebrauchsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheit

Warnung:

• Den Laserstrahl niemals auf Menschen, Tiere oder die eigenen Augen richten, auch nicht aus größerem Abstand,
• Warnung! Niemals mit einem optischen Instrument, z. B. einem Fernglas oder Teleskop, in den Laserstrahl blicken. Gefahr von Augenschäden.
• Das Produkt nicht gegen reflektierende Flächen richten, da der Laserstrahl die eigenen oder Augen Dritter treffen kann.
• Das Produkt nicht im eingeschalteten Zustand unbeaufsichtigt lassen. Nach jedem Gebrauch abschalten. Andere Personen können vom Laserstrahl geblendet werden.
• Sollte der Laserstrahl die Augen treffen, diese sofort schließen und den Kopf vom Laserstrahl wegdrehen.

Nur für den Innenbereich geeignet.

Laserklassifizierung

Laserklasse 2

Produkte der Laserklasse 2

Warnung! Niemals in den Laserstrahl blicken und nicht auf andere Personen oder Tiere richten. Gefahr von Augenschäden.

Warnung! Niemals mit einem optischen Instrument, z. B. einem Fernglas oder Teleskop, in den Laserstrahl blicken. Gefahr ernster Augenschäden.

• Sicherstellen, dass die Gebotszeichen und Warnungen am Produkt nicht entfernt oder unleserlich gemacht werden.
• Nie versuchen, das Gehäuse zu öffnen, das Produkt zu reparieren oder anderweitig Änderungen vorzunehmen.
• Alle Reparaturen unbedingt von zertifizierten Servicetechnikern mit Originalersatzteilen ausführen lassen. Wird dies nicht befolgt, besteht das Risiko für schwere Verletzungen.
• Nur Zubehör benutzen, das vom Hersteller oder Händler empfohlen wird.
• Das Gerät niemals in Bereichen einsetzen, in denen explosive Stoffe verwendet oder gelagert werden.
  • Das Produkt vor Nässe und direkter Sonneneinstrahlung schützen.
  • Das Produkt immer außer Reichweite von Kindern aufbewahren.

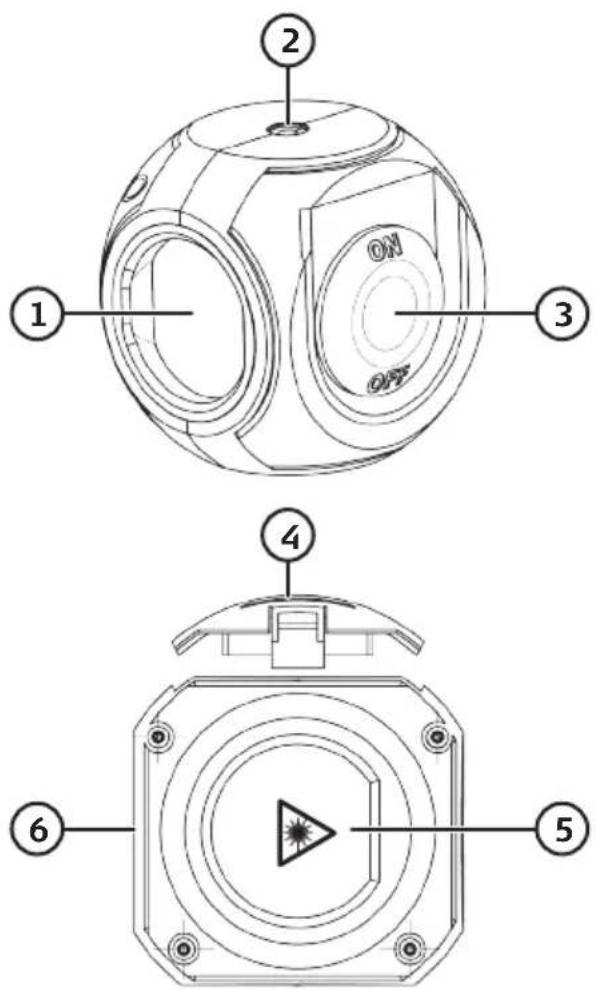

Produktbeschreibung Kreuzlinienlaser

1. Austrittsöffnung Laserstrahl
2. Nivellierungswarnung
3. [ON/OFF] Schalter, ein/aus
4. Batterieabdeckung
5. Laser-Warnschild
6. Stativhalterung 1/4"

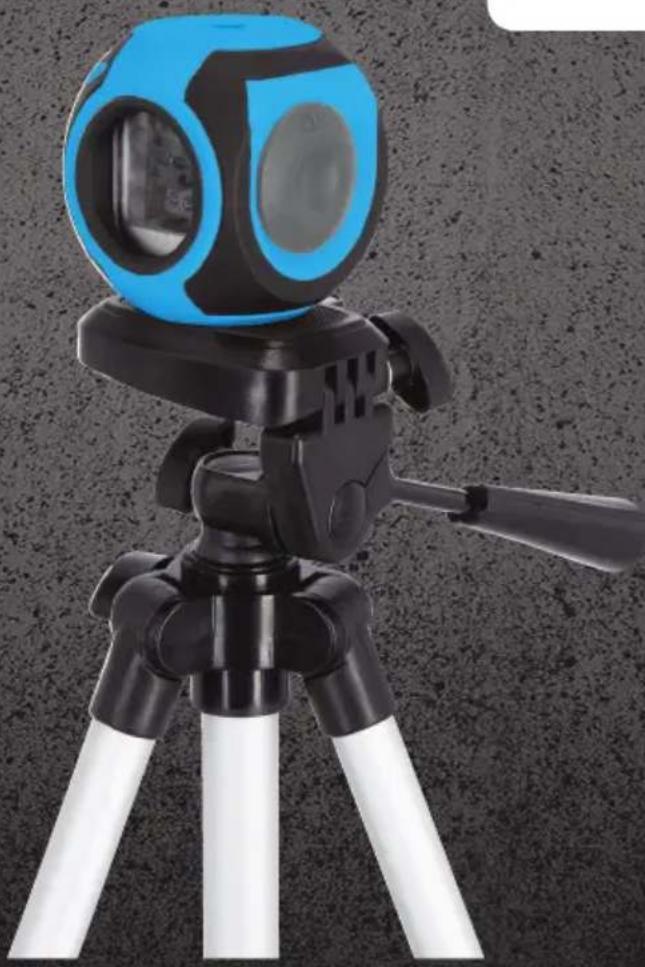

Stativ

• Das Stativ hat eine integrierte Dosenlibelle (A). Befindet sich die Luftblase in der Mitte der Kreismarkierung, ist das Stativ waagrecht ausgerichtet.
• Nach dem Einstellen sicherstellen, dass der Drehriegel und Klemme des Stativs ordentlich festsitzen.

Gebrauch

Batterien

Warnung:

Sicherstellen, dass das Gerät ausgeschaltet ist, wenn es auf das Stativ gesetzt oder die Batterien gewechselt werden.

1. Niemals benutzte und unbenutzte Batterien kombinieren. Niemals Akkus und nicht wiederaufladbare Batterien kombinieren.

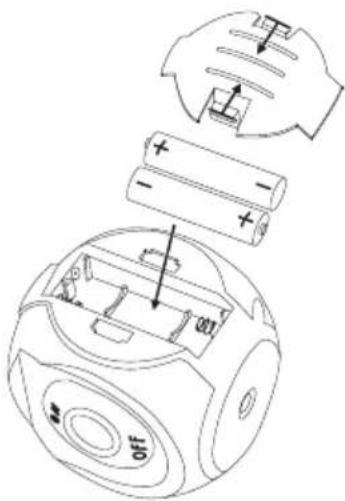

2. Das Batteriefach (4) öffnen und zwei AAA/LR03-Batterien einsetzen. Die Markierungen unten im Batteriefach zeigen die korrekte Ausrichtung der Batterien an.
3. Die Batterieabdeckung schließen.

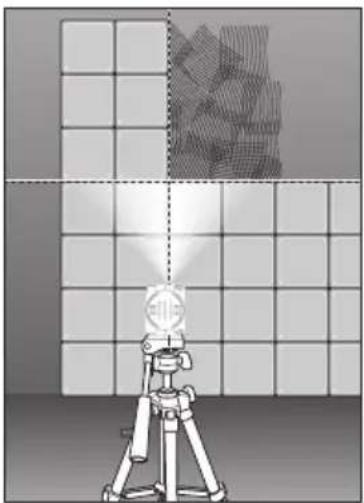

Bedienung des Kreuzlinienlasers

Wird das Gerät eingeschaltet, kompensiert die Nivellierungsautomatik automatisch Ungleichmäßigkeiten im Selbstnivellierungsbereich von ±3^ .

Die Laserlinien erlöschen und die Nivellierungswarnung (2) leuchtet rot, wenn das Gerät stark (mehr als 3°) in irgendeine Richtung geneigt ist.

Wenn die Indikatorlampe grün leuchtet und die Laserlinien sich nicht mehr bewegen, ist der Kreuzlinienlaser horizontal und bereit zum Einsatz.

1. Das Gerät kann auf einem Stativ montiert werden, und auf einer ebenen, stabilen Fläche aufgestellt werden. Für eine schnelle Kontrolle kann es auch an eine senkrechte Fläche gehalten werden.
2. Das Gerät mit dem Schalter (3) einschalten, die Kreuzlaserlinie wird angezeigt und die Indikatorlampe leuchtet grün.
3. Nach abgeschlossener Messung oder bevor der Laser bewegt wird, diesen immer mit Hilfe des Schalters ausschalten.

Wichtig

• Bei Vibrationen oder Positionsänderungen während der Benutzung nivelliert sich das Gerät automatisch. Nach einer erneuten Nivellierung sicherstellen, dass die Laserlinie waagrecht bzw. senkrecht zu einem Referenzpunkt ausgerichtet ist, um Falschmessungen zu vermeiden.
• Das Gerät vor dem Transport immer abschalten. Das Nivellierungssystem befindet sich dann in einer fixierten Stellung und kann transportiert werden, ohne Schaden zu nehmen.
• Das Gerät vor kräftigen Schlägen und Stößen schützen. Wird das Gerät beschädigt, beeinträchtigt dies die Genauigkeit. Nach einem kräftigen Schlag oder Fall die Laserlinie an bekannten lotrechten bzw. waagrechten Referenzlinien überprüfen.
• Das Gerät nicht längere Zeit im Auto etc. liegen lassen. Bei extremen Temperaturen oder extremen Temperaturschwankungen kann die Genauigkeit des Gerätes beeinträchtigt werden.

Pflege und Wartung

• Vor der Reinigung das Gerät immer ausschalten.
- Das Produkt mit einem feuchten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Lösungsmittel.
- Bei längerer Nichtbenutzung die Batterien entnehmen und das Gerät trocken und staubfrei sowie für Kinder unzugänglich aufbewahren.

Fehlersuche

Das Gerät lässt sich nicht einschalten.	Sicherstellen, dass die Batterien nicht verbraucht und korrekt in der Batteriehalterung eingesetzt sind.Siehe Kennzeichnung im Batteriefach.
Bei der Selbstnivellierung blinkt die Laserlinie oder ist aus.	Das Gerät befindet sich bei der Selbstnivellierung in einer zu schiefen Lage (mehr als 3°). Sicherstellen, dass er auf einer geraden Oberfläche steht.
Die Laserlinie ist nicht gut sichtbar.	Die Batterien kontrollieren und bei Bedarf auswechseln.Das Laserfenster überprüfen und bei Bedarf mit einem weichen, trockenen Tuch reinigen.Zu helles Umgebungslicht.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Hausmüll entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für Umwelt und Gesundheit vorzubeugen, die durch unsachgemäße Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die örtlichen Recycling- und Sammelstationen nutzen oder den Händler kontaktieren. Dieser kann das Gerät auf eine umweltfreundliche Weise recyceln.

Laserlinie, Breite 100 lux, 3 mm bei 5 m

Selbstnivellierend innerhalb von 3°

Normale Nivellierungsdauer 5 s

Lasertyp 635 nm

Laserklasse 2, P < 1 mW

Betriebstemperatur 0–40 °C

Stromversorgung 2 × AAA/LR03-Batterien (separat erhältlich)

Betriebsdauer ca. 15 Std.

Betriebstemperatur 0–40 C°

Material Weiches TPE

Stativaufnahme 14 "

Abmessungen 71 × 57 × 69 mm

Gewicht (inkl. Batterien) 197 g

Stativ

Höhe Mindesthöhe 35 cm, Maximalhöhe 110 cm.

Gewicht 528 g
