Tuotetyyppi	Laserosoitin
Merkki	Cocraft
Malli	HL10-ST
Laserluokka	Luokka 2 (tyypillinen)
Aallonpituus	650 nm (punainen)
Lähtöteho	< 1 mW
Toimintaetäisyys	Jopa 100 metriä (arvio)
Virtalähde	2 x AAA-paristoa
Akun kesto	Noin 10 tuntia jatkuvaa käyttöä
Materiaali	Alumiini- tai muovirunko
Mitat	Noin 140 x 15 mm (pituus x halkaisija)
Paino	Noin 30 g (paristojen kanssa)
Väri	Musta tai hopea (tyypillinen)
Kytkintyyppi	Painonappi
Turvaominaisuudet	Automaattinen sammutus (yleinen)
Käyttö	Sisäesittelyt, osoittaminen
Mukana tulevat tarvikkeet	Paristot (voi vaihdella)
Sertifikaatit	CE, RoHS
Takuu	Yleensä 1 vuosi
Huolto	Puhdista linssi pehmeällä liinalla; vältä vettä
Korjaus	Ei käyttäjän huollettavissa; ota yhteyttä tukeen

Usein kysytyt kysymykset - HL10-ST Cocraft

Kuinka laserosoitin kytketään päälle?

Paina ja pidä painettuna sivulla olevaa painonappia. Vapauta sammuttaaksesi. Joissakin malleissa on erillinen päälle/pois-kytkin.

Minkä tyyppisiä paristoja se käyttää?

Se käyttää tyypillisesti kahta AAA-paristoa. Tarkista paristolokerosta oikea suuntaus.

Kuinka paristot vaihdetaan?

Poista paristokansi liu'uttamalla tai ruuvaamalla se auki. Aseta uudet AAA-paristot oikean napaisuuden (+/-) mukaisesti, ja aseta kansi takaisin.

Onko laser turvallinen silmille?

Tämä on luokan 2 laser. Vältä suoraa silmäaltistusta. Älä suuntaa ihmisten tai eläinten silmiin.

Voinko käyttää sitä ulkona päivänvalossa?

Lasersäde on vähemmän näkyvä kirkkaassa auringonvalossa. Sitä on paras käyttää hämärässä tai sisätiloissa.

Kuinka pitkälle lasersäde ulottuu?

Säde on näkyvissä jopa noin 100 metrin päähän heikossa valaistuksessa. Todellinen kantama riippuu ympäristön valosta.

Miksi laser ei toimi?

Tarkista, että paristot on asennettu oikein ja niissä on virtaa. Varmista myös, ettei linssi ole tukossa tai likainen.

Kuinka linssi tulisi puhdistaa?

Käytä pehmeää, kuivaa mikrokuituliinaa. Pyyhi linssi varovasti. Vältä nesteiden tai hankaavien materiaalien käyttöä.

Onko siinä avainlukkoa tai turvaominaisuutta?

Useimmissa malleissa on painonappitoiminto. Joissakin voi olla liukukytkin tahattoman käytön estämiseksi.

Mistä löydän varaosan?

Ota yhteyttä Cocraftin asiakastukeen tai vieraile virallisella verkkosivustolla saadaksesi varaosia ja tarvikkeita.

KÄYTTÖOHJE HL10-ST Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue koko käyttöohje ja säästä se tulevaa käyttöä varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Varoitus!

• Älä suuntaa lasersädettä kohti ihmisiä tai eläimiä äläkä katso lasersäteeseen edes kaukaa.
• Varoitus! Älä katso lasersäteeseen optisen instrumentin, kuten kiikarin tai teleskoopin, läpi. Silmävamman vaara.
• Älä käytä laitetta voimakkaasti heijastavien pintojen läheisyydessä tai niiden päällä, sillä lasersäde voi heijastua silmiisi tai muiden silmiin.
• Älä jätä laitetta päälle ilman valvontaa. Sammuta laite aina, kun lopetat sen käytön. Muut henkilöt saattavat sokaistua lasersäteestä.
• Jos lasersäde osuu silmiin, sulje silmät välittömästi ja käännä katse pois lasersäteestä.

Laite on tarkoitettu vain sisäkäyttöön.

Laserluokitus

Laserluokka 2

Laserluokan 2 tuotteet

Varoitus! Älä katso lasersäteeseen äläkä suuntaa sitä kohti muita ihmisiä tai eläimiä. Silmävammavaara!

Varoitus! Älä katso lasersäteeseen optisella instrumentilla, esim. kiikareilla tai teleskoopilla. Silmävammavaara!

• Älä poista tai vahingoita laitteessa olevia turvallisuussymboleita ja varoituksia.
• Älä avaa laitteen koteloa tai korjaa tai muuta laitetta millään tavalla.
• Kaikki korjaukset tulee tehdä valtuutetussa huoltoliikkeessä, ja korjauksessa tulee käyttää vain alkuperäisiä varaosia. Näiden ohjeiden noudattamatta jättäminen saattaa johtaa vakavaan loukkaantumiseen.
• Käytä ainoastaan valmistajan tai jälleenmyyjän suosittelemia varusteita.
• Älä käytä laitetta paikoissa, joissa käytetään tai säilytetään räjähtäviä aineita.
• Älä altista laitetta kosteudelle tai suoralle auringonvalolle.
• Pidä laite aina lasten ulottumattomissa.

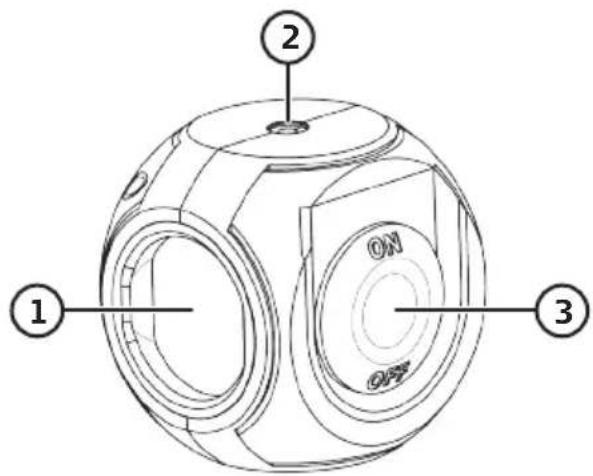

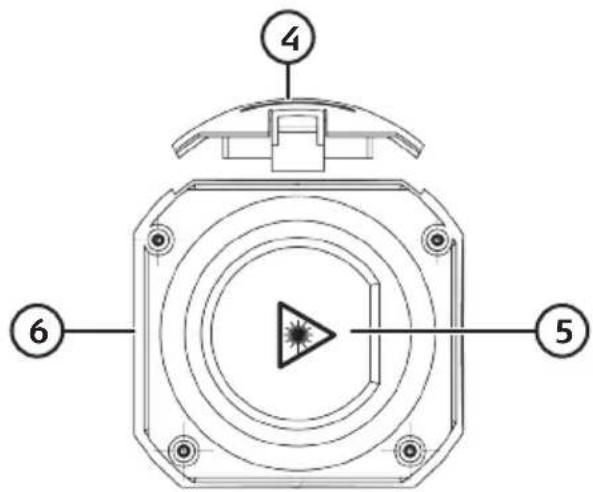

Tuotekuvaus Ristilinjalaser

1. Laserikkuna
2. Vaaitusvaroitus
3. [ON/OFF] Virtakytkin
4. Paristoluukku
5. Laservaroituskyltti
6. Jalustakierre 1/4"

Jalusta

• Jalustassa on vesivaaka (A). Kun ilmakupla on ympyrän keskellä, jalusta on täysin vaakasuorassa.
• Varmista jalustan säätämisen jälkeen, että jalustan lukitusvipu ja puristuslukitsin ovat kunnolla kiinni.

Käyttö

Paristot

Varoitus!

Varmista, että ristilinjalaser on sammutettu, kun asetat tai vaihdat paristot.

1. Älä käytä vanhoja ja uusia paristoja yhdessä. Älä käytä akkuja ja paristoja yhdessä.

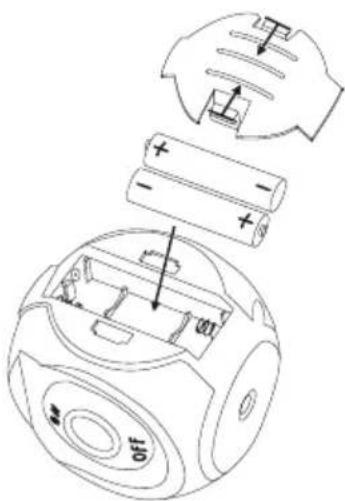

2. Avaa paristolokeron kansi (4) ja aseta lokeroon kaksi AAA/LR03-paristoa. Varmista paristolokeron pohjassa olevista merkinnöistä, että paristot tulevat oikein päin.
3. Sulje paristolokeron luukku.

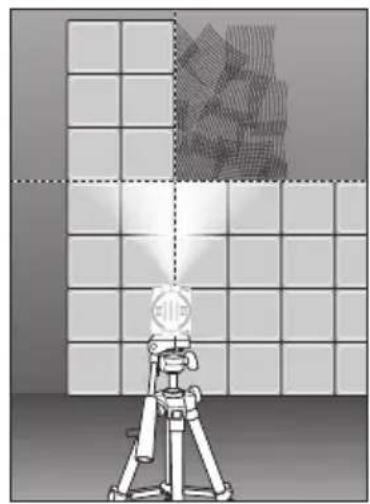

Ristilinjalaserin käyttäminen

Kun ristilinjalaser laitetaan päälle, vaaitusautomatiikka kompensoi automaattisesti epätasaisuudet itsetasausalueella ±3°.

Laserlinjat sammuvat ja vaaitusvaroitus (2) palaa punaisena, jos ristilinjalaser on kallistunut yli 3° johonkin suuntaan.

Kun merkkivalo palaa vihreänä ja laserlinjat eivät enää liiku, on ristilinjalaser vaakasuorassa ja valmis mittaamaan.

1. Ristilinjalaservaaka voidaan asentaa jalustaan, asettaa tasaiselle ja vakaalle alustalle, tai nopeaa mittausta varten vaakaa voidaan pidellä pystysuoraa pintaa vasten.
2. Käynnistä ristilinjalaser virtakytkimestä (3), laserlinjat tulevat näkyviin ja merkkivalo palaa vihreänä.
3. Sammuta laite virtakytkimestä aina käytön jälkeen tai ennen kuin siirrät sen toiseen paikkaan.

Huom.!

• Jos laser altistuu tärähdyksille tai sitä siirretään käytön aikana, laite suorittaa vaaituksen automaattisesti. Tarkista vaaka- ja pystysuorat lasersäteet referenssilinjalla vaaituksen jälkeen välttääksesi virhemittaukset.
• Sammuta laite ennen kuljetusta. Vaaitusjärjestelmä on tällöin lukitussa tilassa ja laitetta voidaan kuljettaa sen vahingoittumatta.
• Älä altista laitetta voimakkaille iskuille. Laitteen vahingoittuminen saattaa vaikuttaa sen mittatarkkuuteen. Voimakkaan iskun tai putoamisen jälkeen laserlinja tulee tarkistaa käyttäen apuna vaaka- ja pystylinjan referenssilinjaa.
• Älä jätä laitetta pitkäksi aikaa esim. autoon. Äärimmäiset lämpötilat tai lämpötilanvaihtelut saattavat vaikuttaa laitteen tarkkuuteen.

Huelto ja ylläpito

• Sammuta laite aina ennen puhdistamista.
• Pyyhi laite kevyesti kostutetulla liinalla. Käytä mietoa puhdistusainetta. Älä käytä liuottimia tai syövyttäviä kemikaaleja.
• Jos laite on pitkään käyttämättä, poista paristot ja säilytä laitetta sisätiloissa kuivassa ja pölyttömässä paikassa lasten ulottumattomissa.

Vianhakutaulukko

Laser ei mene päälle. Varmista	että paristoissa on virtaa ja että ne ovat oikein päin. Katso paristolokeron pohjassa olevat napaisuusmerkinnät.
Laserlinja vilkkuu tai se ei pala itsetasauksen aikana.	Laite on liian kallellaan (yli 3°). Varmista, että laite on tasaisella alustalla.
Laserlinja näkyy huonosti. • Tarkasta paristot ja vaihda tarvittaessa.Puhdista laserikkuna tarvittaessa pehmeällä liinalla.Ympäristön valo on liian kirkas.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

Ristilinjalaser

Käyttöetäisyys 10 m

Laserlinja Risti

Laserlinja, leveys 100 luksia, 3 mm/5 m

Tarkkuus ± 0,5 mm/m

Itsetasaus ± 3°

Tavallinen vaaitusaika 5 s

Lasertyppi 635 nm

Laserluokka 2, P < 1 mW

Käyttölämpötila -0...+40 °C

Virtalähde Paristot 2 kpl AAA/LR03 (myydään erikseen)

Käyttöaika Noin 15 tuntia

Käyttölämpötila 0...+40 °C

Materiaali Pehmeä TPE

Jalustakierre 14 "

Mitat 71 × 57 × 69 mm

Paino (paristojen kanssa) 197 g

Jalusta

Korkeus 35-110 cm

Paino 528 g
