Produkttyp	Sladdlös borrskruvdragare
Märke	Cocraft
Modell	HD 10.8-LI (DJC152-SZ20-UK / DJC152-SZ20)
Motorspänning	10,8 V
Tomgångshastighet	0–350 / 0–1050 varv/min (2-växlad växellåda)
Max vridmoment	22 Nm
Borrkapacitet (trä)	16 mm
Borrkapacitet (stål)	10 mm
Chucktyp	Nyckellös chuck, 10 mm kapacitet
Vikt	1 kg
Batterityp	Litiumjon (Li-Ion)
Batterispänning	10,8 V
Batterikapacitet	1,5 Ah
Laddaringång	100–240 V AC, 50/60 Hz, 30 W
Laddarutgång	DC 12,6 V, 1,5 A
Laddningstid	80 minuter
Ljudtrycksnivå (LpA)	64,3 dB(A) (K=3 dB(A))
Ljudeffektnivå (LwA)	75,3 dB(A) (K=3 dB(A))
Vibrationsemission	aₕ = 0,577 m/s², ah,D = 0,592 m/s² (K=1,5 m/s²)
Nyckelfunktioner	Variabel hastighetsutlösare, framåt/bakåt, vridmomentratt (21+1 inställningar), växelväljare, LED-lampa, överbelastnings-/överhettnings-/lågspänningsskydd
Underhåll	Håll ventilationsöppningar rena; torka av med fuktig trasa; använd endast milda rengöringsmedel
Reservdelar och reparerbarhet	Kontakta kundtjänst för slitna borstar, trasig strömbrytare m.m.; använd endast originalreservdelar
Säkerhetscertifieringar	CE-märkt; dubbel isolering; endast inomhusbruk; använd hörsel- och ögonskydd

Vanliga frågor - HD 10.8-LI Cocraft

Varför startar inte borrmaskinen?

Möjliga orsaker: batteriet urladdat, batteriet överhettat, slitna borstar eller trasig strömbrytare. Åtgärder: Ladda batteriet, låt det svalna, eller kontakta kundtjänst för byte av borste/strömbrytare.

Hur laddar jag batteriet korrekt?

Ta bort batteriet från borrmaskinen. Anslut laddaren till ett vägguttag (grön LED lyser). Sätt i batteriet; röd LED betyder laddning. När det är fulladdat släcks den röda LED och grön LED tänds. Laddningstiden är cirka 80 minuter vid rumstemperatur (5–40 °C). Ladda inte i direkt solljus eller kalla temperaturer.

Vilket vridmoment ska jag använda för skruvar?

Använd vridmomentratten för att ställa in ett lämpligt vridmoment. Börja alltid med en låg inställning och öka gradvis för att förhindra överdragning. Rätt inställning beror på skruvtyp, storlek och material.

Hur byter jag borr?

Borrmaskinen har en nyckellös chuck. Vrid chucken åt vänster för att dra åt, åt höger för att lossa. Se till att borren är centrerad och åtdragen innan användning.

Hur rengör och underhåller jag borrmaskinen?

Håll motorventilationsöppningarna fria från damm. Rengör med en lätt fuktad trasa och milda rengöringsmedel. Använd aldrig lösningsmedel eller frätande kemikalier. För långtidsförvaring, ladda batteriet fullt först.

Vad gör överbelastningsskyddet?

Överbelastningsskyddet stänger automatiskt av borrmaskinen vid korta högbelastningssituationer för att förhindra skador. Släpp avtryckaren, vänta några sekunder, se till att ingen belastning förekommer och starta om. Den återställs automatiskt.

Hur förvarar jag batteriet under långa perioder?

För förvaring i månader, ladda batteriet fullt först. Förvara det borta från metallföremål som kan kortsluta kontakterna och undvik direkt solljus eller temperaturer över 40 °C.

Kan jag använda vilket batteri som helst med denna borrmaskin?

Använd endast uppladdningsbara batterier som är strikt kompatibla med denna borrskruvdragare. Användning av andra typer kan orsaka skada eller brand. Rekommenderat batteri är 10,8 V Li-Ion 1,5 Ah.

Vad ska jag göra om borrmaskinen ger ifrån sig ovanliga ljud?

Ovanliga ljud eller kraftiga vibrationer kan tyda på att borren/borrstålet inte är centrerat eller korrekt monterat. Kontrollera och återmontera borren. Om problemet kvarstår, kontakta kundtjänst.

Är det säkert att använda borrmaskinen utomhus?

Borrmaskinen är sladdlös och kan användas utomhus, men undvik exponering för regn eller våta förhållanden. Använd jordfelsbrytare (RCD) om nödvändigt. Använd alltid lämplig skyddsutrustning (skyddsglasögon, hörselskydd).

BRUKSANVISNING HD 10.8-LI Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst.

Säkerhet

Generella säkerhetsinstruktioner för laddningsbara handverktyg

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

SPARA DESSA INSTRUKTIONER.

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen ökar risken för olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.
c) Håll undan barn och åskådare medan du använder det elektriska handverktyget. Störningsmoment kan göra att du förlorar kontrollen över verktyget.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Se till att nätsladden inte skadas. Använd aldrig nätsladden för att rycka stickproppen ur vägguttaget eller bära eller dra handverktyget. Håll nätsladden undan från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.

e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.
f) Om du måste använda ett elektriskt handverktyg på en fuktig plats, anslut verktyget till elnätet via en jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.

b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.

c) Undvik oavsiktlig start. Se till att strömbrytaren är i avstängt läge innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i påslaget läge ökar risken för olyckor.

d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.

e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.

f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

g) Om utrustning för utsugning och uppsamling av damm finns tillgänglig, se till att denna är ansluten och används ordentligt. Användning av dessa hjälpmedel kan minska risken för dammrelaterade olyckor.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Ta stickproppen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.

d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.
e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder och annat som kan påverka funktionen hos det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.
f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för andra arbeten än vad det är ämnat för kan resultera i en farlig situation.

5) Användning och service av det laddningsbara handverktyget

a) Se till att strömbrytaren är i avstängt läge innan du monterar batteriet. Att montera batteriet på ett elektriskt handverktyg som har strömbrytaren i påslaget läge ökar risken för olyckor.

b) Ladda batteriet endast med en laddare som är utvald av tillverkaren. En laddare som passar till en typ av batteri kan orsaka brandrisk om den används till en annan typ av batteri.

c) Använd laddningsbara handverktyg endast tillsammans med därför ämnade batterier. Användning av annat batteri kan orsaka skade- och brandrisk.

d) När batteriet inte används, förvara det på avständ från andra metallföremål som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa kontakt från en batteripol till den andra. Kortslutning av batteripolerna kan orsaka brännskador eller brand.

e) Om batteriet är skadat kan syra läcka från batteriet; undvik kontakt. Om du av misstag kommer i kontakt med syran, spola med vatten. Om syran kommer i kontakt med ögonen, uppsök dessutom läkare. Syra som kommer från batteriet kan orsaka ögonirritation och brännskador.

6) Service

a) Låt behörig personal utföra service och reparationer, och endast med originalreservdelar. Detta garanterar att säkerheten hos det elektriska handverktyget behålls.

Säkerhetsinstruktioner för batterier och laddare

• Försök aldrig att öppna ett batteri.
• Förvara aldrig batteriet i direkt solljus eller vid temperaturer över 40 °C.
• Ladda batteriet endast i temperaturer mellan 4 och 40 °C.
• Utsätt aldrig batteriet eller laddaren för vatten.

Produktmärkning med säkerhetssymboler

Läs hela bruksanvisningen.

Använd alltid hörselskydd.

Använd alltid skyddsglasögon.

Endast för inomhusbruk.

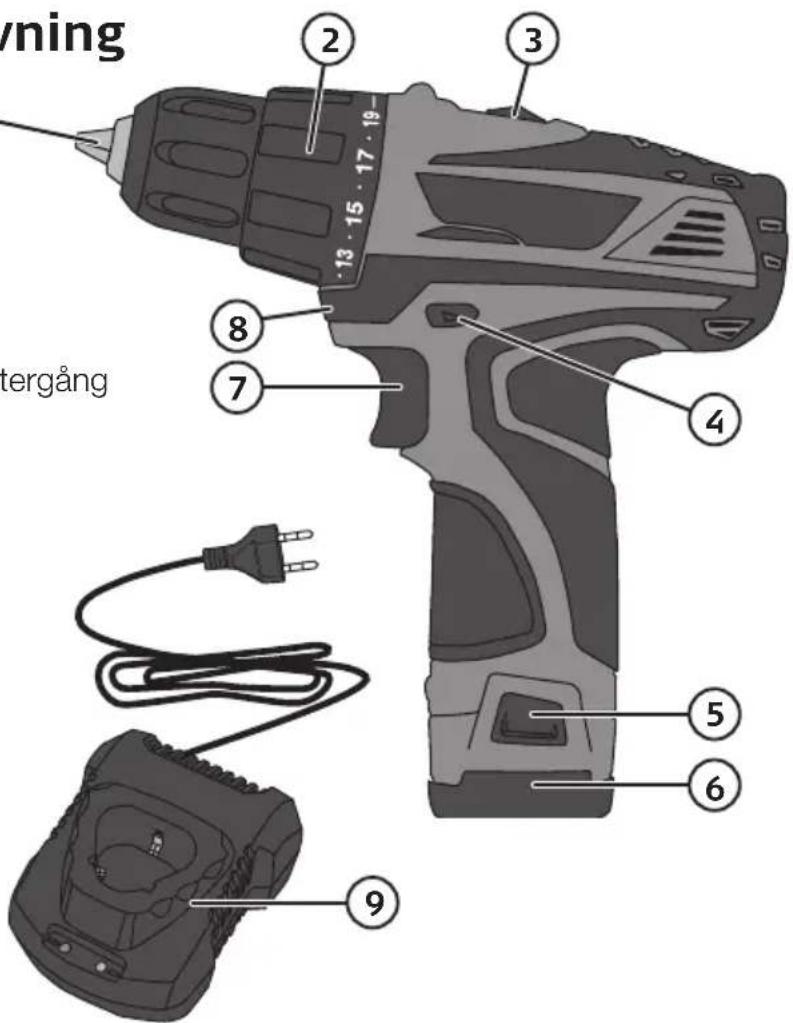

2. Produktbeskrivning

1. Nyckellös chuck
2. Vred för vridmoment
3. Reglage för hög-/lägväxel
4. Omkopplare för höger-/vänstergång
5. Batterilås
6. Batteri
7. Strömbrytare (steglös)
8. Belysning
9. Snabbladdare

Laddning

1. Ta bort batteriet från borrmaskinen genom att trycka in batterilåsen (5) och dra ur batteriet.
2. Anslut laddaren till ett vägguttag. Den gröna lysdioden tänds.
3. Placera batteriet i laddaren. Den gröna lysdioden slocknar och den röda lysdioden lyser med fast sken under laddningen. Skulle batteriet vara fulladdat när det stoppas i laddaren händer ingenting, d.v.s. den gröna lysdioden fortsätter att lysa med fast sken.
4. När batteriet är färdigladdat slocknar den röda lysdioden och den gröna lyser med fast sken.
5. Dra laddarens stickpropp ur vägguttaget och ta bort batteriet från laddaren när laddningen är klar.

- Fast grönt sken – batteriet fulladdat/laddaren nätansluten.

- Fast rött sken – laddning pågår.

• Laddtiden är ca 80 minuter vid normal användning.
• Batteriet kan bli lite varmt vid laddning. Detta är helt normalt.
• Laddaren och batteriet fungerar bäst vid normal rumstemperatur, ladda ej i direkt solljus eller kallare temperaturer. Temperaturområde för laddning 5–40 °C.
• När batteriet blir urladdat stänger elektroniken i batteriet av maskinen automatiskt.
• Vid längre förvaring (månader) ska batteriet vara laddat.

Funktioner

Strömbrytaren

Välj höger- eller vänstergång med omkopplaren (4). Omkopplaren har även ett mittenläge där strömbrytaren är låst. När omkopplaren står i mittenläget kan maskinen inte startas. Starta och stoppa maskinen genom att trycka in och släppa strömbrytaren (7).

Maskinen är utrustad med steglös varvtalsreglering, vilket är utmärkt speciellt vid skruvdragning. Ju mer strömbrytaren trycks in, desto högre blir varvtalet.

Skruvdragning

Maskinen har ett vred (2) för inställning av lämpligt vridmoment. Vid rätt inställning släpper maskinen vid förinställt vridmoment för att undvika att skruven dras för långt. Inställningen beror på skruvtyp och skruvstorlek samt materialet du skruvar i. Börja alltid på lägsta vridmoment och öka stegvis för att hitta lämplig inställning.

Borrning

Ställ vredet (2) i borrläget.

Hög-/lågväxel

Reglaget (3) har två lägen: läge 1: 0–350 v/min, läge 2: 0–1050 v/min.

Byte av borr eller bits

Maskinen har en nyckellös chuck som gör det enkelt att byta borr eller bits med en hand. Vrid till vänster för att greppa, till höger för att lossa. Försäkra dig om att borren sitter ordentligt fast och är centrerad i chucken.

Överbelastning och skydd

Maskinen och batteriet är utrustade med ett antal skydd för att undvika skada på maskin och batteri.

• Vid kortvarig hög belastning kan överbelastningsskyddet stänga av maskinen/batteriet. Skyddet är självåterställande. Släpp strömbrytaren och vänta några sekunder, se till att maskinen är utan belastning och starta den på nytt. Den ska nu fungera normalt igen.
• Vid hög belastning under längre tid kan ett överhettningsskydd stänga av maskinen/batteriet. Skyddet är självåterställande men maskinen går inte att starta förrän temperaturen sjunkit till en säker nivå. Låt den svalna innan du försöker starta igen. Skadliga temperaturer kan även uppstå vid direkt solljus, vilket ska undvikas.
• Batteriet har ett underspänningsskydd vilket träder in när batteriet blir urladdat. Underspänningsskyddet stänger då av maskinen automatiskt och batteriet måste laddas.

Råd och tips om borning

• Vid borning i glatta material, t.ex. klinker, bör du sätta en kraftig tejpbit där du ska borra så att borren inte glider åt sidan.
• Vid borrning i metall bör du först använda en körmare och göra en liten grop där du ska borra. Denna lilla grop fixerar sedan borren på rätt ställe så att den inte glider åt sidan.
• Vid borrning i metall bör du även använda gång-/skärolja för att spara på verktygen.
• Använd alltid tving/skruvstycke för att hålla fast ämnet som ska bearbetas.
• Vid borning i vägg, se till att inte skada vatten-, el-, gasledning etc.

Skötsel och rengöring

• Håll alltid motorns ventilationsöppningar fria från spån och skräp.
• Rengör produkten med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
• Vid längre förvaring (månader) ska batteriet vara laddat.

Felsökningsschema

Problem Möjlig orsak Åtgärd
Maskinen går inte. Batteriet oladdat. Ladda batteriet.
		Batteriet överhettat. Låt batteriet svalna.
		Slitna kolborstar. Kontakta kundtjänst.
		Fel på strömbrytaren. Kontakta kundtjänst.
Maskinen går sakta eller stängs av.		Slö eller skadad borr. Byt ut borren.
		För hård matning. Minska på matningen.
		Batteriet oladdat. Ladda batteriet.
		Batteriet överhettat. Låt batteriet svalna.
		Motorn överhettad. Låt maskinen svalna.
Ovanliga ljud eller höga vibrationer.		Borren/verktyget ej centrerat eller korrekt monterat.
Gnistbildning i motorn.		Fel på kolborstarna. Kontakta kundtjänst.
		Lindning kortsluten.
		Kollektorn smutsig.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Varvtal, steglöst 0–350/1050 v/min

Drivspänning 10,8 V

Maxvridmoment 22 Nm

Borrkapacitet Trä ∅ 16 mm och stål ∅ 10 mm

Nyckellös chuck ∅ 10 mm

Vikt 1 kg

Ljud

(Onoggrannhet K: 3 dB (A)) LpA 64,3 dB(A)

LwA 75,3 dB(A)

Vibrationsvärde

(Onoggrannhet K: 1,5 m/s²) ah 0,577 m/s²

ah,D 0,592 m/s²

Ackumulator

Typ Litiumjon (li-jon)

Spänning 10,8 V

Kapacitet Ah 1,5

Laddare

Primär 100–240 V AC, 50/60 Hz, 30 W

Sekundär DC 12,6 V, 1,5 A

Laddtid 80 minuter

Skrutrekker 10,8 V

Art.nr. 18-3553 Modell DJC152-SZ20-UK

40-8751 DJC152-SZ20

Skifte av bor eller bits

Kundtjänst tel: [phone]

fax: [phone]

e-post: [e-mail]

Internet

www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

Norge

Kundesenter tlf.: 23 21 40 00

faks: 23 21 40 80

e-post: [e-mail]

Internett

www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum,

0105 OSLO

Suomi
