LXC HDD18 - Tour Cocraft - Gratis bruksanvisning och manual

Typ	Sladdlös borr/skruvdragare
Modell	LXC HDD18
Märke	Cocraft
Batterispänning	18 V LXC-serie (säljs separat)
Tomgångsvarvtal (låg/hög)	0–400 / 0–1500 rpm
Vridmomentsinställningar	18 + borrinställning, max 45 Nm
Chuckstorlek	13 mm nyckellös
Vikt (med 2,0 Ah batteri)	1,7 kg
Ljudtrycksnivå (LpA)	90,0 dB(A), K = 3 dB(A)
Ljudeffektsnivå (LwA)	101,0 dB(A), K = 3 dB(A)
Vibrationsemission (borrning i metall)	a_h,D = 1,135 m/s², K = 1,5 m/s²
Vibrationsemission (borrning i betong)	a_h,ID = 15,721 m/s², K = 1,5 m/s²
Lägen	Borr, skruvdragare, slagborr
Vridreglage för fram/back	Ja, med spärrat mittläge
Variabel hastighetsutlösare	Ja
Arbetsbelysning	Ja, nära batteriet
Överbelastningsskydd	Automatisk återställning
Överhettningsskydd	Självåterställning efter kylning
Djupurladdningsskydd	Automatisk avstängning
Förvaringstemperatur (batteri)	5–50 °C
Rengöringsmetod	Mjuk borste eller trasa; inget vatten eller lösningsmedel

Vanliga frågor - LXC HDD18 Cocraft

Varför startar inte borren?

Den vanligaste orsaken är ett urladdat eller felaktigt isatt batteri. Ladda batteriet fullt och se till att det snäpper fast ordentligt. Kontrollera även att vredet för fram/back inte är i spärrat (mitten) läge.

Hur byter jag borr- eller skruvdragarbits?

Borren har en nyckellös chuck. Vrid chucken vänster för att dra åt och höger för att lossa. För in bitset centrerat och dra sedan åt ordentligt.

Vad ska jag göra om borren plötsligt stannar under tung belastning?

Detta beror troligen på att överbelastningsskyddet aktiveras. Släpp avtryckaren, vänta några sekunder och starta om utan belastning. Skyddet återställs automatiskt. Om det händer upprepade gånger, minska kraften.

Hur ställer jag in rätt vridmoment för skruvdragning?

Använd vridmomentsväljaren (5) för att välja en av de 18 vridmomentsinställningarna. Börja alltid med den lägsta inställningen och öka gradvis tills skruven dras åt korrekt utan att överspännas.

Hur växlar jag mellan låg och hög hastighet?

Använd växelväljaren för låg/hög (7). Läge 1 ger 0–400 rpm för högt vridmoment, läge 2 ger 0–1500 rpm för högre hastighet.

Batteriet laddas inte. Vad kan vara fel?

Kontrollera att nätkabeln är ansluten och att uttaget är strömförande. Batteriet kan vara för varmt – låt det svalna. Se till att det sätts i laddaren korrekt. Rengör kontakterna vid behov. Om laddaren är skadad, byt ut den.

Hur ska jag kassera borren och batteriet?

Kasta inte med hushållsavfall. Följ EU-bestämmelser: lämna produkten till en lokal återvinningsstation eller lämna tillbaka den till inköpsstället för miljöansvarig återvinning.

Vilka vibrationsnivåer har denna borr?

Vibrationsemission vid borrning i metall är a_h,D = 1,135 m/s² (K=1,5) och vid borrning i betong a_h,ID = 15,721 m/s² (K=1,5). Dessa värden hjälper till att jämföra verktyg men faktisk exponering beror på användningen.

Kan jag använda batterier från andra märken?

Nej. Använd endast Cocraft LXC-seriens 18V-batterier avsedda för detta verktyg. Användning av andra batterier kan medföra risk för skada eller brand.

Hur ska jag förvara borren under längre perioder?

Ta bort batteriet. Förvara på en torr plats utom räckhåll för barn. Batteriet ska förvaras vid 5–50 °C. Ladda batteriet fullt var sjätte månad för att behålla kapaciteten.

BRUKSANVISNING LXC HDD18 Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Kundtjänst tel: [phone]

fax: [phone]

e-post: [e-mail]

Internet www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

NORGE

Kundesenter tlf.: 23 21 40 00

faks: 23 21 40 80

e-post: [e-mail]

Internett www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

SUOMI

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst.

Säkerhet

Generella säkerhetsinstruktioner för laddbara handverktyg

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand eller allvarlig skada.

SPARA DESSA INSTRUKTIONER!

Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm och ångor.
c) Håll barn och åskådare på avständ när du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen över verktyget.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget.
Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden.
Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära eller dra handverktyget eller för att rycka stickproppen ur vägguttaget. Håll undan nätsladden från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.
f) Om du måste använda ett elektriskt handverktyg på en fuktig plats, anslut verktyget till elnätet via en jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.
b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.
c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge OFF innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge ON inbjuder till olyckor.
d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll undan hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
g) Om utrustning för utsugning och uppsamling av damm finns tillgänglig, se till att denna är ansluten och används. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Ta stickproppen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.
d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.
e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller om något annat inträffat som kan påverka funktionen hos det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.

f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för andra arbeten än vad det är ämnat för kan resultera i en farlig situation.

5) Användning och service av det laddbara handverktyget

a) Se till att strömbrytaren är i avstängt läge innan du monterar batteriet. Att montera batteriet på ett elektriskt handverktyg som har strömbrytaren i påslaget läge inbjuder till olyckor.

b) Ladda batteriet endast med en laddare som är utvald av tillverkaren. En laddare som passar till en typ av batteri kan orsaka brandrisk om den används till en annan typ av batteri.

c) Använd laddbara handverktyg endast tillsammans med därför ämnade batterier. Användning av andra batterier kan orsaka skade- och brandrisk.

d) När batteriet inte används, förvara det på avstånd från andra metallföremål som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa kontakt från den ena batteripolen till den andra. Kortslutning av batteripolerna kan orsaka brännskador eller brand.

e) Om batteriet misshandlas kan syra läcka ut. Undvik kontakt med syran. Om du av misstag kommer i kontakt med syran, spola med vatten. Om syran kommer i kontakt med ögonen, uppsök läkare. Syra som kommer från batteriet kan orsaka irritation och brännskador.

6) Service

a) Låt behörig personal utföra service och reparationer, och endast med originalreservdelar. Detta garanterar att säkerheten hos det elektriska handverktyget behålls.

Särskilda säkerhetsföreskrifter för borrning

a) Använd extrahandtag om sådant medföljer verktyget. Om du förlorar kontrollen över verktyget kan detta leda till personskada.
b) Håll endast i verktygets isolerade handtag när du arbetar i miljöer där skärverktyget kan komma i kontakt med strömförande elledningar.
Om skärverktyget kommer i kontakt med strömförande elledningar kan detta leda till att verktygets metalldelar blir strömförande, vilket kan leda till elektrisk stöt.

Produktmärkning med säkerhetssymboler

Läs hela bruksanvisningen.

Använd alltid skyddsglasögon.

Använd alltid hörselskydd.

Endast för inomhusbruk.

max 50 °C

Håll batteriet på avständ från värme, t.ex. ihållande sol- ljus eller öppen eld, vatten och fukt.

Risk för explosion.

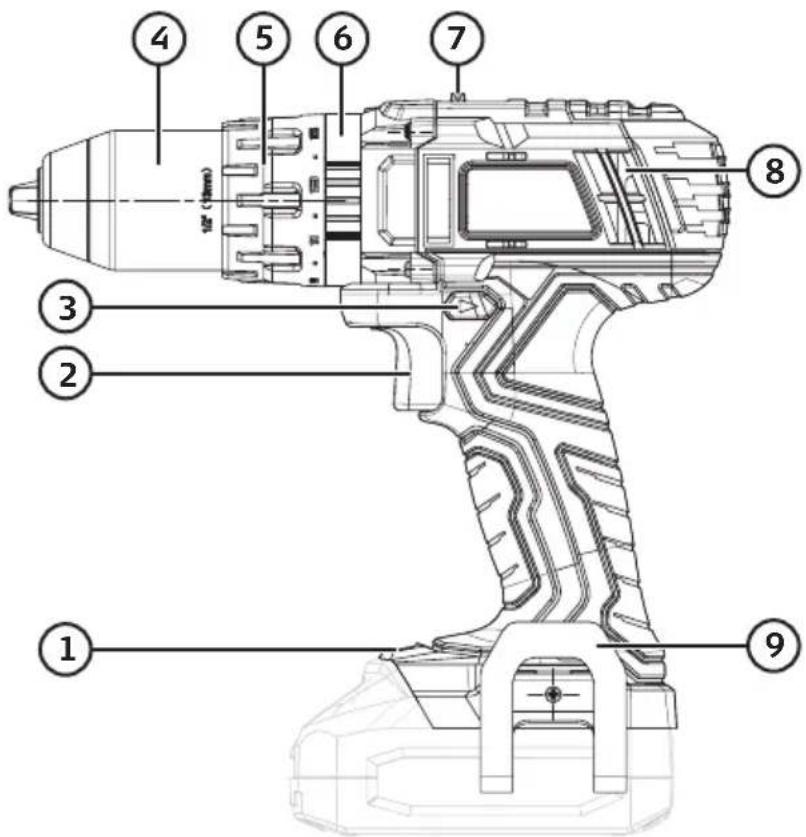

Produktbeskrivning

1. Belysning
2. Strömbrytare (steglös)
3. Omkopplare för höger-/vänstergång
4. Nyckellös chuck
5. Vred för inställning av vridmoment
6. Vred för val av borr-, skruv- eller slagborrläge
7. Reglage för hög-/lägväxel
8. Motorns ventilationsöppningar

9. Bälteshållare

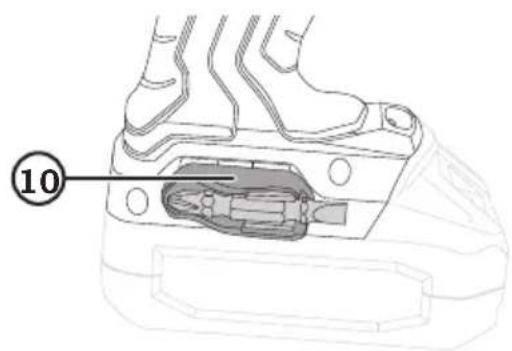

10. Bitshållare

Överbelastning och skydd

Batteriet är utrustat med ett antal skydd för att undvika skada på skruvdragare och batteri.

• Vid kortvarig hög belastning kan överbelastningsskyddet stänga av skruvdragaren. Skyddet är självåterställande. Släpp strömbrytaren och vänta några sekunder, se till att skruvdragaren är utan belastning och starta den på nytt. Skruvdragaren ska nu fungera normalt igen.
• Vid hög belastning under längre tid kan ett överhettningsskydd stänga av skruvdragaren. Skyddet är självåterställande men skruvdragaren går inte att starta förrän temperaturen sjunkit till en säker nivå. Låt skruvdragaren/batteriet svalna innan du försöker starta. Skadliga temperaturer kan även uppstå vid ihållande sollius vilket ska undvikas.
• Batteriet har ett underspänningsskydd vilket träder in när batteriet blir urladdat. Underspänningsskyddet stänger då av skruvdragaren automatiskt och batteriet måste laddas.

Användning

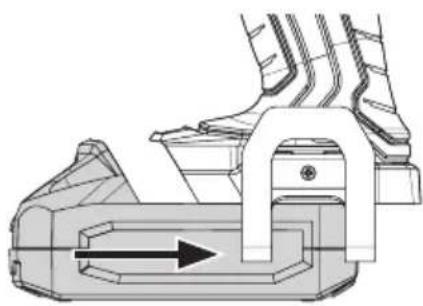

Skjut in batteriet, se till att det klickar fast ordentligt.

Välj höger- eller vänstergång med omkopplaren (3). Omkopplaren har även ett mittenläge då strömbrytaren är låst. När omkopplaren står i mittenläget kan skruvdragaren inte startas. Starta och stoppa skruvdragaren genom att trycka in och släppa strömbrytaren (2).

Skruvdragaren är utrustad med steglös varvtalsreglering, vilket är utmärkt speciellt vid skruvdragning. Ju mer strömbrytaren trycks in, desto högre blir varvtalet.

Belysning

Skruvdragaren är utrustad med belysning (1) som för att ge bästa ljus är placerad vid batteriet för att inte skymmas av chucken. Belysningen tänds när strömbrytaren trycks in och slocknar när den släpps.

Byte av borr eller bits

Maskinen har en nyckellös chuck som gör det enkelt att byta borr eller bits med en hand. Vrid till vänster för att greppa, till höger för att lossa. Försäkra dig om att borren sitter ordentligt fast och är centrerad i chucken.

Råd och tips om borrning

• Vid borning i glatta material, t.ex. klinker, bör du sätta en kraftig tejpbit där du ska borra så att borren inte glider åt sidan.
• Vid borning i metall bör du först använda en körnare och göra en liten grop där du ska borra. Denna lilla grop fixerar sedan borren på rätt ställe så att den inte glider åt sidan.
• Vid borrning i metall bör du även använda gång-/skärolja för att spara på verktygen.
• Använd alltid tving/skruvstycke för att hålla fast ämnet som ska bearbetas.
• Vid borrning i vägg, se till att inte skada vatten-, el-, gasledning etc.

Skruvdragning

Välj skruvläge med vredet (6).

Skruvdragaren har ett vred (5) för inställning av lämpligt vridmoment. Vid rätt inställning släpper skruvdragaren vid det förinställda vridmomentet för att undvika att skruven dras för långt. Inställningen beror på skruvtyp och skruvstorlek samt materialet du skruvar i. Börja alltid på det lägsta vridmomentet och öka stegvis för att hitta lämplig inställning.

Borrning

Välj borrläge med vredet (6).

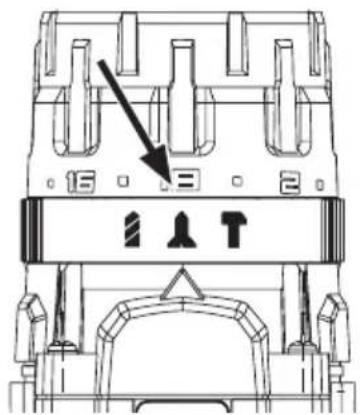

Slagborrning

Välj slagborrläge med vredet (6).

Reglaget (7) har två lägen:

Läge 1: 0–400 v/min, läge 2: 0–1500 v/min.

Skötsel, underhåll och förvaring

• Ta alltid ut batteriet ur skruvdragaren före rengöring och förvaring.
• Rengör skruvdragaren utvändigt med en mjuk borste eller trasa. Använd inte vatten, lösningsmedel eller frätande kemikalier.
• Avlägsna regelbundet alla föroreningar, speciellt från motorns ventilationsöppningar (8).
• Förvara skruvdragaren torrt och utom räckhåll för barn om den inte ska användas under en längre period.
• Förvara batteriet i 5–50 °C.
• Ladda batteriet helt var 6:e månad för att behålla kapaciteten.

Felsökningsschema

Skruvdragaren startar inte.	Batteriet är urladdat eller felaktigt monterat. Ladda batteriet och se till att det är helt inskjutet i skruvdragaren.
Skruvdragaren går sakta och/eller stängs av.	För hård matning. Minska på matningen.Batteriet kan vara överhettat. Se avsnittet Överbelastning och skydd.
Dålig batteritid. • Batteriet är inte fulladdat. Det kan behöva några laddcykler där det laddas till 100 % innan det uppnår full kapacitet.Batteriet behöver bytas ut.
Batteriet laddas inte.	Kontrollera att laddarens nätkabel är ordentligt ansluten till vägguttaget.Finns det ström i vägguttaget?Batteriet är för varmt, låt det svalna.Kontrollera att batteriet sitter korrekt monterat i laddaren.Batteriets eller laddarens kontakter kan behöva rengöras.⚠️ Dra ut laddarens nätkabel ur vägguttaget innan du rengör kontakterna.Laddaren eller dess nätkabel är skadad.Batteriet är defekt och måste bytas ut.
Batteriet har dålig batteritid efter att det har laddats.	Batteriet är inte fulladdat. Ladda tills indikatorn lyser med fast grönt sken.Batteriet behöver bytas ut.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Ställbart moment 18 + borr, max 45 Nm

Chuck 13 mm

Ljud LpA = 90,0 dB(A), Onoggrannhet K = 3 dB(A)

LwA = 101,0 dB(A), Onoggrannhet K = 3 dB(A)

Vibrationsvärde

$$ \begin{array}{l} \text { Borrning i metall } \quad a _ {\mathrm{h,D}} = 1, 1 3 5 \mathrm{m} / \mathrm{s} ^ {2}, \text { Onoggrannhet K } = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} \ \text { Borrning i betong } \quad a _ {\mathrm{h,ID}} = 1 5, 7 2 1 \mathrm{m} / \mathrm{s} ^ {2}, \text { Onoggrannhet K } = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} \ \end{array} $$

Vikt 1,7 kg med 2,0 Ah-batteri

Laddare Passande 18V LXC (säljs separat)

Vibration

• Mätningen av den vibrationsnivå (vektorsumma i tre led) och de ljudvärden som anges i denna bruksanvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elektriska handverktyg.
• Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.
• Den angivna vibrationsnivån gäller när det elektriska handverktyget används på det sätt som beskrivs i den här bruksanvisningen. Om däremot det elektriska handverktyget används för andra ändamål och med andra tillbehör eller inte har underhållits ordentligt kan vibrationsnivån under arbetsperioden öka betydligt.
• För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när det elektriska handverktyget är frånkopplat eller är igång utan att det används. Detta reducerar vibrationsbelastningen betydligt för den totala arbetsperioden. Bestäm säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan vid alla typer av användning.

Drill

Art.nr 41-1378 Modell DJC159SZC-180

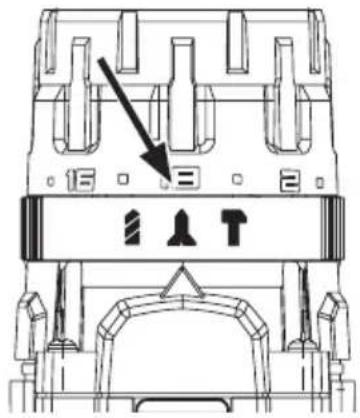

Skifte av bor eller bits

Velg skruinnstilling med omkobler (6).

Velg slagborinnstilling med omkobler (6).

Försäkran om överensstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
