BRUKSANVISNING LFG828K ELECTROLUX

SV Bruksanvisning | Spisfläkt 365

Välkommen till Electrolux! Tack för att du har valt en av våra produkter.

Få tips om användning, broschyrer, felsökning, service- och reparationsinformation:

www.electrolux.com/support

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION.... 365
2. SÄKERHETSANVISNINGAR....368
3. INSTALLATION....369
4. PRODUKTBESKRIVNING....369
5. DAGLIG ANVÄNDNING....370
6. UNDERHÅLL OCH RENGÖRING 373
7. FELSÖKNING....374
8. MILJÖSKYDD.... 375

1. ⚠SÄKERHETSINFORMATION

Läs bifogade instruktioner noga före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit till följd av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida behov.

1.1 Säkerhet för barn och personer med funktionsnedsättning

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.

• Barn ska hållas under uppsikt för att säkerställa att de inte leker med produkten eller.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• Håll barn och husdjur på avständ när produkten används.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

• Denna produkt är avsedd för hushållsbruk över hållar, spisar och liknande matlagningsenheter.
• Denna produkt är avsedd för enskilt hushållsbruk inomhus.
• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.
• Innan du utför något underhåll ska du koppla ur produkten från nätuttaget.
• FÖRSIKTIGHET: Åtkomliga delar kan bli heta under användning med tillagningsenheter.
• Använd endast skruvarna som medföljer, och om de inte levereras med produkten, använd skruvar som rekommenderas i installationsanvisningarna. Installera produkten på en säker och lämplig plats som uppfyller installationskraven.
• WARNING! Underlåtenhet att installera skruvarna eller fästanordningen i enlighet med dessa instruktioner kan leda till elektrisk fara.
• Använd inte lim för att sätta fast produkten.
• Minsta avständ mellan hållens yta på vilken kokkärlen står och nedre delen av produkten ska vara minst 65 cm, om inte annat anges i installationsanvisningarna för produkten eller hållen.
• Utsläpp av luft måste följa lokala föreskrifter.
• Se till att du har god ventilation i rummet där produkten är installerad, för att undvika att gaser sugs tillbaka in i rummet

från produkter som använder gas eller andra bränslen, exempelvis öppna spisar.

• Se till att ventilationsöppningarna inte är blockerade och att luften som uppsamlas av produkten inte förmedlas till en kanal som används för att avge rök och ånga från andra produkter (centralvärmesystem, termosifoner, vattenvärmare etc.).
• När produkten körs med andra produkter får det maximala vakuum som alstras i rummet inte överstiga 0,04 mbar.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.
• Om sladduppsättningen är skadad måste den bytas ut mot en specialsladd som finns tillgänglig hos tillverkaren eller tillverkarens auktoriserade servicecenter.
• Om produkten är ansluten direkt till strömförsörjningen måste elinstallationen vara utrustad med en isoleringsanordning som gör det möjligt att koppla från produkten från elnätet vid alla poler. Komplett urkoppling måste överensstämma med de villkor som anges i överspänningskategorin III. Sättet för frånkoppling måste införlivas i det fasta kablaget i enlighet med gällande elinstallationsnormer.
• Flambera inte under produkten.
• Använd den inte för att låta farliga eller explosiva material och ångor strömma ut.
• Rengör produkten regelbundet med en mjuk trasa för att förhindra att ytmaterialet försämras.
• Använd inte ångrengöring, vattenspray, hårda slipmedel eller skarpa metallskrapor för att rengöra ytan på produkten. Använd bara neutrala rengöringsmedel.
• Rengör fettfiltren regelbundet (minst varannan månad) och avlägsna fettavlagringar för att förhindra brandrisk.
• Använd en trasa för att rengöra insidan av produkten.

2. SÄKERHETSANVISNINGAR

2.1 Installation

WARNING!

Det finns risk för personskador, elstöt, brand eller skador på produkten.

• Endast en behörig person får installera den här produkten.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Innan du installerar produkten ska du ta bort alla förpackningar, märkningen och skyddsfilmen.
• Installera inte avluften i ett hålrum i väggen, om inte hålrummet är konstruerat för detta ändamål.

2.2 Elanslutning

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Om symbolen ( inte finns på typskylten måste produkten jordas.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Låt inte elektriska ledningar trassla in sig.
• Använd inte grenuttag eller förlängningssladdar.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Kontrollera att produkten är rätt installerad. Lösa och ej fackmässigt

monterad nätkabel kan orsaka överhettning i kopplingsplinten.

- Anslut produkten i slutet av installationen. Kontrollera att stickkontakten kan nås efter installationen.

2.3 Använd

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

• Denna produkt är endast avsedd för matlagning. Använd inte produkten för något annat ändamål.
• Ändra inte produktens specifikationer
• Använd inte produkten med våta händer eller när den kommer i kontakt med vatten.
• Använd endast tillbehör som medföljer produkten.
• Håll flammor eller uppvärmda föremål borta från fetter och oljor under tillagning och fritering.
• Använd inte elektriska grillar som inte är täckta.
• Använd inte produkten som avlastningsyta.
• Häll inte vätskor över produkten.
• Använd inte förstoringsglas, kikare eller liknande optiska apparater för att titta direkt på produktens belysning.
• Om produkten fungerar med andra enheter får det maximala utvecklade trycket inte överstiga 4 Pa (4x10-5 bar).

2.4 Underhåll

• Kontakta en auktoriserad serviceverkstad för reparation av produkten. Använd endast originaldelar.
• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

2.5 Avyttring

WARNING!

Risk för personskador eller kvävning föreligger.

• Kontakta kommunen för information om hur produkten ska kasseras.
• Koppla ur produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.

3. INSTALLATION

WARNING!

Se Säkerhetsavsnitten.

3.1 Installationsanvisningar

Mer information om hur produkten ska installeras finns i ett separat installationshäfte.

4. PRODUKTBESKRIVNING

4.1 Översikt av kontrollpanelen

1 3 4 6 7 8 011 2 3 AUTO 5 10 9

Funktion Beskrivning

1	Första hastighetsnivån/av Motorn växlar till första hastighetsnivån. En andra tryckning eller lång tryckning medan andra funktioner är igång stänger av produkten.
2	Andra hastighetsnivån Motorn växlar till andra hastighetsnivån. En andra tryckning stänger av produkten.
3	Tredje hastighetsnivån/Boost-funktionen	Motorn växlar till tredje hastighetsnivån. Tryck och håll inne i 2 sekunder för att aktivera Boost-funktionen. En andra tryckning stänger av produkten.
4	AutoSense Aktiverar och inaktiverar AutoSense-funktionen.
5	Breeze Fläkten körs på den lägsta hastigheten. Motorn stängs av efter 60 min- nuter.
6	Färgtemperatur belysning Ändrar färgtemperaturen på belysningen.
7	Lampa Tänder och släcker belysningen. Ändrar belysningens intensitet.
8	Automatisk nedkylning Indikerar att funktionen Automatisk nedkylning är aktiv.

Funktion Beskrivning

9 AutoSense-filtermeddelande Påminner användaren om att byta eller rengöra AutoSense-filtret.

10 Filtermeddelande Påminner om att det är dags att byta eller rengöra kolfiltret och rengöra fettfiltret.

5. DAGLIG ANVÄNDNING

5.1 Använda fläkten – manuellt läge

Se den rekommenderade hastigheten enligt tabellen nedan.

01 Under uppvärmning av mat, vid tillagning under lock.

2 Vid tillagning under lock på flera kokzoner eller brännare, lätt stekning.

3 Under kokning och stekning av stora mängder mat utan lock, tillagning på flera kokzoner eller brännare.

Under kokning, stekning av stora mängder mat utan lock, mycket fukt. Efter 8 minuter återgår produkten till föregående inställning.

Fräschar upp luften i köket efter tillagning vid en mycket låg ljudnivå. Funktionen stängs av automatiskt efter 60 minuter. Använd endast efter tillagning.

Vi rekommenderar att du lämnar fläkten på i cirka 15 minuter innan och efter tillagning av mat.

Aktivera produkten

Använda fläkten:

Tryck på önskad knapp för fläkthastighet.

Stänga av produkten

För att stänga av fläkten, tryck på den aktiverade hastigheten igen eller tryck länge på knappen.

Perfect Illumination - Belysning

Fläktens belysning fungerar oberoende av andra fläktfunktioner.

Aktivera och inaktivera belysningen

För att belysa tillagningsytan tryck på knappen. Tryck på knappen igen för att ändra belysningens intensitet i följande ordning: Maximal, Medium, Låg, Av.

För att släcka belysningen, håll inne knappen i 3 sekunder.

Ställa in färgtemperatur för belysning

Fläkten kommer ihåg den senaste inställningen för färgtemperatur på belysningen.

Det finns två sätt att ställa in belysningens färgtemperatur:

1. Tryck på -knappen för att ändra färgtemperaturen från neutral, via varm till kall.
2. Håll inne -knappen för att smidigt välja mellan färgtemperaturer. Släpp knappen när du har nätt önskad inställning.

5.2 Hob2Hood®

Funktionen kopplar hällen till en fläkt. Både hällen och fläkten är utrustade med en infraröd sändare. Fläkthastigheten bestäms utifrån lägesinställningen och temperaturen för det varmaste kokkärlet på hällen. Du kan även använda hällen för att kontrollera fläkten manuellt. Funktionen kan aktiveras via hållens kontrollpanel.

i

För mer information om hur du använder funktionen, se hållens användarmanual.

i

För information om hur du använder funktionen tillsammans med AutoSense®-funktionen, se kapitlet AutoSense®.

När du trycker på, och håller in 20startar Boost-funktionen i 8 minuter. Därefter återgår produkten till föregående inställning.

5.4 AutoSense

Funktionen justerar automatiskt fläkthastighetsnivån baserat på TVOC sensorn (Totala flyktiga organiska föreningar), lufttemperatur och relativ luftfuktighet som kommer från hällen.

1. Tryck på för att slå på funktionen. Funktionslampan tänds.

2. För att stänga av funktionen, tryck på eller någon annan hastighetsnivåknapp på köksfläktens kontrollpanel.

!

WARNING!

Om din häll är utrustad med Hob²Hoodfunktionen, ställ in dess läge på H1 för att använda den tillsammans med AutoSense. I det här läget aktiveras AutoSense-funktionen och belysningen automatiskt varje gång hållen slås på. Se hållens användarhandbok.

!

WARNING!

Under de första 96 timmarna efter att produkten har anslutits körs funktionen i ett särskilt startläge för justering av luftsensorn. Fläktens reagerande kan variera vid startläget. Under tiden pulserar indikatorn.

!

WARNING!

Vid strömavbrott eller om produkten kopplas ur och kopplas in igen kommer den interna sensorn att självjusteras. För att funktionen ska återfå sin fulla kapacitet kan det ta upp till 24 timmar.

i

AutoSense-funktionen kan vara igång i upp till 5 timmar.

i

Om du trycker på knappen med fläkten avstängd startar AutoSense-funktionen med Breeze-hastighet som standard. När en annan hastighet redan har valts och fläkten är i drift, startar AutoSense-funktionen med den hastigheten.

!

FÖRSIKTIGHETSÅTGÄRDER!

Funktionen är känslig för rengöringsmedel. För att undvika oavsiktlig aktivering av Boost-funktionen, vänta minst en halvtimme efter rengöringen innan du slår på funktionen.

i

När funktionen används med en gashäll kan den fungera vid högre hastigheter på grund av gasförbränningen.

i

Vid matlagning som ger upphov till lite lukt under en längre tid (t.ex. sjudning) kan fläkten stanna och sedan startas om inom några sekunder. Om hällens effektnivå är mycket låg kanske den genererade lukten inte är stark nog för att AutoSense ska fungera korrekt. Använd det manuella läget om din fläkt stängs av och inte startar om.

Så här inaktiverar du funktionen permanent:

1. Se till att fläkten och belysningen är avstängd.
2. Håll in -och -knapparna.

Indikatorerna och blinkar två gånger.

Så här aktiverar du funktionen igen:

1. Se till att fläkten och belysningen är avstängd.

2. Håll in -och -knapparna.

Indikatorerna och blinkar en gång.

5.5 Automatisk nedkylning

Den här funktionen slås på automatiskt när temperaturen på fläkten överstiger 70°C. Fläkten fortsätter att arbeta på den tredje hastigheten för att svalna. Indikatorn med symbolen på panelen tänds.

i

Av säkerhetsskäl, om temperaturen ökar när funktionen är aktiv, stängs fläkten av och symbolen börjar blinka. Fläkten kan slås på igen när indikatorn slutar blinka.

5.6 Filtermeddelande

Filterlarmet fungerar som en påminnelse om att fettfiltret måste rengöras och att kolfiltret antingen behöver bytas ut eller rengöras,

beroende på filtertypen. Indikatorn och blinkar regelbundet i 30 sekunder om fettfiltret

måste rengöras. Indikatorn och 2 blinkar två gånger per sekund i 30 sekunder om kolfiltret måste bytas ut eller rengöras. Återställning kan utföras under eller utanför meddelandeperioden.

i

Den här funktionen aktiveras efter 40 timmars fläktdrift då fettfiltret måste rengöras och efter 160 timmar då kolfiltret måste rengöras eller bytas ut.

i

Se rengöring av fettfiltret i kapitlet Underhåll och rengöring.

i

Se rengöring av kolfiltret eller byte av kolfiltret i kapitlet Underhåll och rengöring.

För att återställa funktionsräknaren:

För fettfilter, tryck och håll in 3 sekunder.

För kolfilter, tryck och håll in 2 i 3 sekunder.

Indikatorn upphör att blinka vid korrekt återställning under meddelandeperioden.

Indikatorn Ⓧ blinkar en gång vid korrekt återställning utanför meddelandeperioden.

Så här aktiverar eller inaktiverar du kolfiltrermeddelandet:

1. Se till att fläkten och belysningen är avstängd.

2. Tryck och håll in och i 3 sekunder. Funktionen aktiveras om båda indikatorerna blinkar en gång. Funktionen inaktiveras om båda indikatorerna blinkar två gånger.

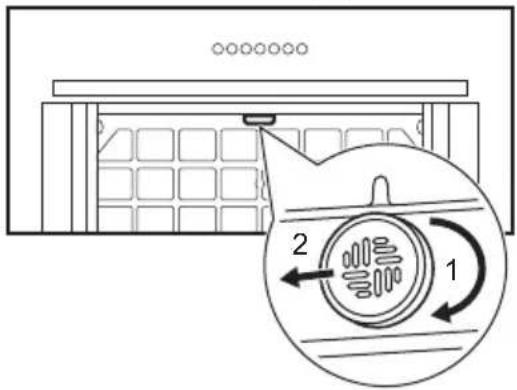

5.7 AutoSense®-filtermeddelande

Filterlarmet påminner om att AutoSense®-filtret ska rengöras. Indikatorerna och blinkar regelbundet i 30 sekunder om filtret måste rengöras.

i

Se kapitlet Underhåll och rengöring.

En återställning kan utföras under eller utanför meddelandeperioden.

För att återställa funktionen under meddelandeperioden:

1. Håll inne -knappen i 3 sekunder. Indikatorerna och stutar blinka vid korrekt återställning.

För att återställa funktionen utanför meddelandeperioden:

1. Säkerställ att fläkten är avstängd.

2. Håll inne -knappen i 3 sekunder.

-indikatorn blinkar en gång vid korrekt återställning.

5.8 Inaktivera och aktivera panelljud

Så här inaktiverar eller aktiverar du panelljuden:

1. Se till att fläkten och belysningen är avstängd.
2. Håll inne knapparna och . ≡

Om ljuden är aktiverade blinkar båda indikatorerna en gång och om ljuden är inaktiverade blinkar de två gånger.

Fläktens av-ljud kan inte inaktiveras.

6. UNDERHÅLL OCH RENGÖRING

6.1 Anvisning för rengöring

Rengöringsmedel

Använd inte rengöringsmedel eller borstar med slipeffekt.

Torka av produktens yta med en mjuk trasa med varmt vatten och milt rengöringsmedel.

Efter tillagning kan vissa delar av produkten vara varma. För att undvika fläckar måste produkten svalna och sedan torkas av med ren trasa eller pappershandduk.

Rengör fläckar med ett milt rengöringsmedel.

Håll fläkten ren

Rengör produkten varje månad för att förhindra att yt- materialet försämras.

Rengör insidan och fettfiltren noga från fett. Fettansamling eller andra matrester kan leda till brand.

Följ instruktionerna för att rengöra filtren när filtermeddelandet visas. Se kapitlet Daglig användning.

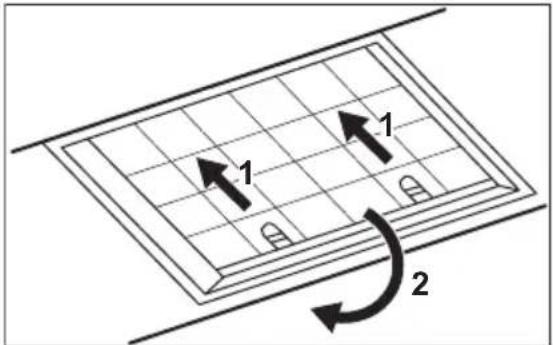

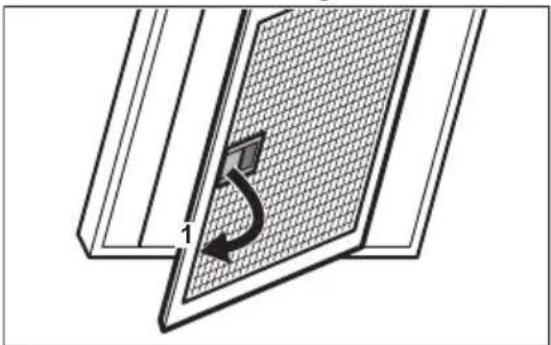

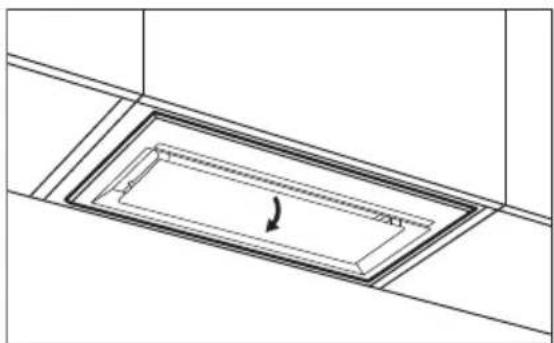

Kolfilter

Tiden när kolfiltret är mättat varierar beroende på typ av matlagning och hur ofta du rengör fettfiltret. Se broschyren som medföljer tillbehöret.

Säkerställ att det inte finns något kokkärl på hällen och att fläkten och hällen är bortkopplade från nätspänningen innan du utför något underhåll.

Filtret monteras med hjälp av klämmorna och stiften på motsatta sidor.

1. Öppna höljet genom att dra i det.

1. Dra i filtrets handtag under huven och luta filtrets framkant något nedåt.

1. Rengör fettfiltren för hand med en svamp och rengöringsmedel utan slipmedel eller i diskmaskin. Vi rekommenderar att fettfiltren rengörs för hand.

Diskmaskinen måste ställas in på en låg temperatur och ett kort program.

Fettfiltret kan missfärgas, men detta påverkar inte produktens funktion.

1. Sätt tillbaka filtren genom att upprepa de två första stegen i omvänd ordning.

Upprepa stegen för alla filter om tillämpligt.

6.3 Byta kolfiltret – tillval

Filtret kan regenereras beroende på typ. Se informationen som medföljer filtret.

För att byta filtret:

1. Ta bort fettfiltren från produkten.
   Se "Rengöring av fettfiltret" i det här kapitlet.
2. Dra flikarna mot filtrets nedre del.

1 1 2

1. Luta framsidan av filtret nedåt lite lätt och dra sedan.

2. Utför proceduren i följande ordning när du ska installera ett nytt filter.

AutoSense-filtret måste rengöras när filtermeddelandet tänds. Se kapitlet "AutoSense-filtermeddelande".

7. FELSÖKNING

WARNING!

Se Säkerhetsavsnitten.

Så här tar du bort filtret:

1. Ta bort fettfiltret från produkten. Se kapitlet "Rengöra fettfiltret".
2. Vrid filtret medsols (1) och dra sedan (2).

1. Tvätta filtret i hett vatten utan rengöringsmedel.

2. Sätt tillbaka filtret enligt ovanstående steg i omvänd ordning.

FÖRSIKTIGHETSÅTGÄRDER!

Filtret måste vara helt torrt innan det sätts tillbaka.

6.5 Byte av LED-lampa

Denna maskin levereras med en LED-lampa och separat kontrolldon (LED-drivrutin). Dessa delar kan endast bytas ut av en tekniker. Vid eventuella funktionsfel hänvisas till "Service" i kapitlet "Säkerhetsanvisningar".

7.1 Vad gör jag om ...

Problem Möjlig orsak Åtgärd
Du kan inte aktivera maskinen. Produkten är inte ansluten till nätspänning eller är felaktigt ansluten.	Kontrollera att ugnen är korrekt ansluten till nätspänning.
Du kan inte aktivera maskinen. Brist på elektrisk nätspänning.	Kontrollera säkringen eller huvudbrytaren. Kontakta en behörig elektriker om säkringen eller brytaren fortsätter att bryta kretsen.
Du kan inte aktivera maskinen. Skåpsdörrarna är inte i linje med skåpets ram.	Justera skåpsdörrarna.
Lampan fungerar inte. Lampan är trasig. Kontakta ett auktoriserat servicecenter.
Ljuststyrkan eller färgtemperaturen för belysningen överensstämmer inte med instruktionerna.	Felaktig inställning för Perfect illumination.	Tryck på knappen för att kontrollera om du kan ändra de tre färgtemperaturerna.
	Lampan är trasig. Kontakta ett auktoriserat servicecenter.
Produkten absorberar inte ångorna ordentligt.	Motorhastigheten är inte tillräcklig för ångorna.	Öka motorns hastighet.
Indikatorn blinkar.	Funktionens interna sensor är i läget för självjustering.	Se AutoSense i kapitlet "Daglig användning".
Indikatorn blinkar snabbt tre gånger och AutoSensefunktionen startar inte.	Funktionen är permanent inaktiverad.	Aktivera funktionen. Se AutoSense i kapitlet "Daglig användning".
Indikatorn blinkar snabbt i tre sekunder och AutoSensefunktionen startar inte.	Ett fel har uppstått. Kontakta ett auktoriserat servicecenter.
Filtrets larmindikator på tillsammans med eller . 2	Filterlarmet är på. Fettfiltret måste rengöras eller så måste kolfiltret (valfritt) by-tas eller rengöras.	Se Filtermeddelandet i kapitlet "Daglig användning".
Filtrets larmindikator på tillsammans med AUTO	AutoSense-filterlarmet är på. Filtret måste rengöras.	Se AutoSense-filtermeddelandet i kapitlet "Daglig användning".

8. MILJÖSKYDD

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng

inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

5.6 Filtre bildirimi
