BRUKSANVISNING LFG828K ELECTROLUX

- Kobl enheden fra strømforsyningen inden rengøring og vedligeholdelse.

Se kapitlet "Vedligeholdelse og rengøring".

Få råd om bruk, brosjyrer, hjelp til feilsøking, og informasjon om service og reparasjon:

www.electrolux.com/support

Med forbehold om endringer.

INNHOLD

1. SIKKERHETSINFORMASJON.... 253
2. SIKKERHETSANVISNINGER....255
3. MONTERING.... 257
4. PRODUKTBESKRIVELSE....257
5. DAGLIG BRUK....258
6. STELL OG RENGJ∅RING....261
7. FEILS∅KING....262
8. BESKYTTELSE AV MILJ∅ET 263

1. ⚠SIKKERHETSINFORMASJON

Les nøye gjennom de vedlagte instruksjonene før du monterer og bruker produktet. Produsenten er ikke ansvarlig for personskader eller andre skader som følge av feilaktig montering eller bruk. Instruksjonene må alltid oppbevares på et trygt og tilgjengelig sted for fremtidig behov.

1.1 Sikkerhet for barn og utsatte mennesker

• Dette produktet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap, dersom de får tilsyn eller instruksjoner om bruken av produktet på en sikker måte, og forstår farene som er involvert. Barn under 8 år og personer med svært omfattende og komplekse funksjonsnedsettelser må holdes på avstand fra produktet med mindre de er under tilsyn til enhver tid.
• Barn bør være under oppsyn for å sikre at de ikke leker med produktet.

• Oppbevar all emballasje utilgjengelig for barn og kast den på riktig måte.

• Hold barn og kjæledyr borte fra produktet når døren er i bruk.

• Rengjøring og vedlikehold av produktet skal ikke utføres av barn.

1.2 Generell sikkerhet

• Dette produktet er beregnet for husholdningsbruk over platetopper, komfyrer og lignende enheter.
• Dette produktet er beregnet for bruk innendørs i ett hjem.
• Dette produktet kan brukes på kontorer, hotellrom, gjestehus og andre lignende steder hvor slik bruk ikke overstiger (gjennomsnittlig) bruk for husholdningsrom.

- Trekk støpselet ut av stikkontakten før du utfører vedlikehold.

- FORSIKTIG: Tilgjengelige deler kan bli varme under bruk.

- Bruk kun festeskruene som følger med produktet, hvis de ikke fulgte med, bruk skruer anbefalt i installasjonsinstruksjonene. Monter produktet på et trygt og egnet sted som oppfyller monteringskrav.

- ADVARSEL: Hvis du ikke installerer skruene eller festemidlene i henhold til disse instruksjonene, kan det føre til elektriske farer.

- Ikke bruk klebemidler for å feste apparatet.

- Minimumsavstanden mellom platetoppen og underdelen av produktet skal være minst 65 cm, med mindre annet er angitt i produktets installasjonsinstruksjoner.

- Avtrekksluft må overholde lokale forskrifter.

- Påse at det er god luftventilasjon der produktet er installert for å unngå at gasser fra eventuelle produkter som drives med brennbart drivstoff, deriblant åpen ild, ikke blir blandet med luften i produktet.

- Påse at ventilasjonsåpningene ikke er blokkerte og at luften som samles opp av produktet ikke blir ført inn i en kanal som brukes til å fjerne røyk og damp fra andre produkter (sentralvarmesystemer, termosifoner, varmtvannsberedere osv.).

• Når produktet brukes med andre produkter, skal ikke maksimalt vakuum generert i rommet overstige 0,04 mbar.
• Om tilførselsledningen er skadet må den erstattes av produsenten, et autorisert servicesenter eller tilsvarende kvalifiserte personer for å unngå at den kan utgjøre en elektrisk fare.
• Hvis ledningssettet er skadet, må det erstattes av et spesialledningssett som er tilgjengelig fra produsenten eller det autoriserte servicesenteret.
• Hvis produktet er koblet direkte til strømforsyningen, må den elektriske installasjonen være utstyrt med en isolerende enhet som gjør det mulig å koble det fra strømnettet ved alle poler. Fullstendig frakobling må oppfylle vilkårene som er spesifisert i overspenningskategori III. Anordning for frakobling må være inkorporert i den faste kablingen i samsvar med installasjonsreglene.
• Flamber aldri under produktet.
• Må ikke brukes for avtrekk av farlige eller eksplosive materialer og damp.
• Rengjør produktet med en myk klut med jevne mellomrom for å hindre skade på overflaten.
• Ikke bruk damprenser, vannspray, sterke rengjøringsmidler eller en metallskraper for å rengjøre produktets overflate. Bruk kun nøytralt vaskemiddel.
• Rengjør fettfiltrene regelmessig (minst annenhver måned) og fjern fettoppsamling fra produktet for å unngå brannfare.
• Bruk en klut for å rengjøre produktet innvendig.

2. SIKKERHETSANVISNINGER

2.1 Installering

ADVARSEL!

Risiko for personskade, elektrisk støt, brannskader, eller skade på produktet.

• Installering må kun foretas av en kvalifisert person.

• Ikke monter eller bruk et skadet produkt.

• Følg installasjonsanvisningene som følger med produktet.

• Vær alltid forsiktig når du flytter produktet. Det er tungt. Bruk alltid vernebriller og lukket fottøy.
• Før du installerer produktet må du fjerne all emballasje, merking og beskyttelsesfilm.

Fare for brann og elektrisk støt.

• Alle elektriske tilkoblinger skal utføres av en kvalifisert elektriker.
• Kontroller at parameterne på typeskiltet er kompatible med de elektriske spesifikasjonene i strømforsyningen.
• Hvis symbolet ( ) ikke er trykket på typeskiltet, må produktet jordes.
• Bruk alltid en korrekt montert, jordet stikkontakt.
• Sørg for at strømkabelen ikke floker seg.
• Ikke bruk grenuttak eller skjøteledninger.
• Hvis stikkontakten er løs skal du ikke sette i støpselet.
• Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet.
• Beskyttelsen mot elektrisk støt fra strømførende og isolerte deler må festes på en måte som gjør at den ikke kan fjernes uten verktøy.
• Påse at produktet er riktig montert. Dersom strømkabelen er løs eller feil, kan terminalen bli for varm.
• Koble til produktet på slutten av monteringen. Påse at det er tilgang til stikkontakten etter monteringen.

2.3 Bruk

ADVARSEL!

Risiko for skade, brannskader og elektrisk støt.

• Dette produktet skal kun brukes til matlaging. Ikke bruk produktet til andre formål.

• Produktets spesifikasjoner må ikke endres.

• Ikke bruk produktet med våte hender eller när det kommer i kontakt med vann.

• Bruk kun tilbehør som følger med produktet.
• Hold flammer eller oppvarmede gjenstander unna fett og oljer når du tilbereder mat ved koking og steking.
• Ikke bruk avdekkede elektriske rister.
  • Overflaten til produktet skal ikke brukes til oppbevaring.
• Ikke hell væsker over produktet.
• Ikke bruk forstørrelsesglass, kikkert eller lignende optiske enheter for å se direkte på tenningen av produktet.
• Hvis produktet fungerer med andre enheter, må maksimalt utviklet trykk ikke overstige 4 Pa (4 x 10–5 bar).

2.4 Service

• Kontakt det autoriserte servicesenteret for å reparere produktet. Det skal bare brukes originale reservedeler.
• Angående lampen(e) i dette produktet og reservedeler som selges separat: Disse lampene er ment å motstå ekstreme fysiske forhold i husholdningsprodukter, for eksempel temperatur, vibrasjon, fuktighet, eller er ment å signalisere informasjon om produktets driftsstatus. De er ikke ment å brukes i andre bruksområder og egner seg ikke til rombelysning.

Se etter i Sikkerhetskapitlene.

3.1 Monteringsinstruks

For fullstendig informasjon om montering av produktet, se et separat monteringshefte.

4. PRODUKTBESKRIVELSE

4.1 Oversikt over betjeningspanel

1 3 4 6 7 8 011 2 3 AUTO 5 10 9

Funksjon Beskrivelse
1	Første hastighet / Av Motoren går over til første hastighetsnivå. To trykk eller et langt trykk mens andre funksjoner er i drift vil slå av produktet.
2	Andre hastighet Motoren går over til andre hastighetsnivå. To trykk slår av produktet.
3	Tredje hastighet / boost-funk-sjon Motoren går over til tredje hastighetsnivå. Trykk og hold i to sekunder for å aktivere Boost-funksjonen. To trykk slår av produktet.
4	AutoSense Aktiverer og deaktiverer AutoSense-funksjonen.
5	Breeze Ventilatoren går på laveste hastighet. Etter 60 minutter slås motoren av.
6	Lys fargetemperatur Endrer lysfargetemperaturen.
7	Lampe Slår lysene av og på. Endrer lysintensiteten.
8	Automatisk nedkjøling Indikerer at automatisk nedkjøling er aktiv.
9	AutoSense filtervarsling Påminnelse om å skifte ut eller rengjøre AutoSense-filteret.
10	Filtervarsling Minner deg på å skifte eller rengjøre kullfilteret og rengjøre fettfilteret.

5. DAGLIG BRUK

5.1 Bruke ventilatoren – manuell modus

Sjekk anbefalt hastighet i henhold til tabellen nedenfor.

0|1

Under oppvarming av mat, tilberedning med dekkede kokekar.

2

Skånsom steking – när du tilbereder med dekkede kokekar på flere soner eller brennere.

3

Under koking og steking av mye mat uten lokk, tilberedning på flere soner eller brennere.

2s

Under koking og steking av store mengder mat uten lokk, høy fuktighet. Etter 8 minutter går produktet tilbake til forrige innstilling.

三

Frisker opp luften på kjøkkenet etter matlaging, med svært lavt støynivå. Funksjonen slås av automatisk etter 60 minutter. Brukes kun etter tilberedning.

i

Det er anbefalt å la ventilatoren stå på i 15 minutter før og etter tilberedning.

Slå på produktet

Slik bruker du ventilatoren:

Trykk på ønsket viftehastighetsknapp.

Deaktivere produktet

For å slå av viften, trykk på den aktiverte hastigheten igjen eller trykk lenge på 0|1 knappen.

Perfect Illumination - Belysning

i

Ventilatorlyset fungerer uavhengig av andre ventilatorfunksjoner.

For å lyse opp kokeflaten trykk på knappen. Trykk på knappen igjen for å

endre lysintensiteten i følgende rekkefølge: Maksimum, Middels, Lav, Av.

For å slå av lysene, trykk og hold 4knappen inne i 3 sekunder.

Stille inn lysfargetemperaturen

i

Ventilatoren husker den siste innstillingen for lysfargetemperaturen.

Det er to måter å stille inn lysfargetemperaturen på:

1. Trykk på -knappen for å endre fargetemperaturen fra nøytral til varm til kald.

2. Trykk og hold -knappen inne for å bevege deg jevnt mellom lyse fargetemperaturer. Slipp den når du har nådd ønsket innstilling.

5.2 Hob2Hood®

Funksjonen kobler platetoppen til en ventilator. Både platetoppen og ventilatoren er utstyrt med en infrarød signalkommunikator. Viftehastigheten defineres basert på modusinnstillingen og temperaturen til det varmeste kokekaret på platetoppen. Alternativt kan du styre viften manuelt med platetoppen. Denne funksjonen kan aktiveres fra kontrollpanelet på platetoppen.

i

For mer informasjon om hvordan du bruker funksjonen, se platetoppens bruksanvisning.

i

Se AutoSense®-kapittelet for informasjon om hvordan du bruker funksjonen sammen med AutoSense®-funksjonen.

5.3 Aktivere Boost-funksjonen

Når du trykker og holder begynner Boostfunksjonen å kjøre i 8 minutter. Etter dette går produktet tilbake til den tidligere hastighetsinnstillingen.

5.4 AutoSense

Funksjonen justerer automatisk viftehastigheten basert på TVOC-sensoren (totalt antall volatile organiske sammensetninger), lufttemperatur og relativ fuktighet fra platetoppen.

1. Trykk på for å slå på funksjonen. Funksjonsindikatoren tennes.

2. For å slå av funksjonen, trykk på eller en annen hastighetsknapp på betjeningspanelet på platetoppen.

ADVARSEL!

Hvis platetoppen er utstyrt med Hob²Hood-funksjonen, kan du bytte modus til H1 for å bruke den sammen med AutoSense. I denne modusen aktiveres AutoSense-funksjonen og lyset automatisk hver gang platetoppen slås på. Se bruksanvisningen for platetoppen.

ADVARSEL!

I løpet av de første 96 timene etter at apparatet kobles til, kjører funksjonen i en dedikert oppstartsmodus for justering av luftsensoren. Reaksjoner fra ventilatoren kan variere under oppstartsmodus. I denne perioden vil indikatoren pulsere.

ADVARSEL!

Ved strømbrudd, eller dersom apparatet kobles fra og deretter til igjen, vil den indre sensoren justere seg på nytt. Det kan ta opptil 24 timer før funksjonen fungerer fullt ut.

AutoSense-funksjonen kan kjøre i maksimalt fem timer.

Hvis du trykker på knappen när ventilatoren er avslått vil AutoSense-funksjonen starte i hastigheten Breeze som standard. Når en annen hastighet allerede er valgt og viften jobber, vil AutoSense-funksjonen starte i denne hastigheten.

FORSIKTIG!

Denne funksjonen er sensitiv for rengjøringsmidler. Vent minst en halv time etter rengjøring før funksjonen aktiveres for å unngå utilsiktet aktivering av Boost-funksjonen.

Når den brukes med en gassdrevet platetopp kan funksjonen kjøre i høyere hastigheter på grunn av gassforbrenning.

Ved tilberedning av mat som genererer lite lukt over lengre perioder (f.eks. småkoking), kan ventilatoren stoppe og deretter starte igjen etter noen sekunder. Hvis effektnivået på platetoppen er svært lavt kan lukten som genereres ikke være tilstrekkelig for at AutoSense skal fungere som den skal. Hvis ventilatoren slås av og ikke starter på nytt, kan du bruke manuell modus for å starte den.

Slik deaktiverer du funksjonen permanent:

1. Kontroller at viften og lyset er slått av.

2. Trykk og hold -og -knappene inne.

AUTO- og indikatorene blinker to ganger.

1. Kontroller at viften og lyset er slått av.
2. Trykk og hold -og -knappene inne. AUTO- og indikatorene blinker én gang.

5.5 Automatisk nedkjøling

Denne funksjonen aktiveres automatisk när temperaturen på ventilatoren overskrider 70°C. Ventilatoren fortsetter å fungere på

tredje hastighet for å kjøle ned. Indikatoren med symbolet på panelet tennes.

i

Av sikkerhetsårsaker, hvis temperaturen øker mens funksjonen er aktiv, slås ventilatoren av, og symbolet begynner å blinke. Ventilatoren kan slås på igjen när indikatoren slutter å blinke.

5.6 Filtervarsling

Filteralarmen fungerer som en påminnelse om å rengjøre fettfilteret, og enten skifte ut eller rengjøre kullfilteret, avhengig av type. Hvis fettfilteret må rengjøres, blinker indikatoren og rødt regelmessig i 30 sekunder. Hvis kullfilteret må skiftes eller rengjøres, blinker indikatoren og 2rødt to ganger hvert sekund i 30 sekunder. Nullstilling kan utføres under eller utenfor varslingsperioden.

i

Denne funksjonen aktiveres etter 40 timers drift av ventilatoren när fettfilteret trenger rengjøring, og etter 160 timer när kullfilteret trenger utskiftning eller rengjøring.

i

Les om rengjøring av fettfilteret i kapittelet Pleie og rengjøring.

i

Les om hvordan du rengjør eller skifter ut kullfulteret i kapittelet Pleie og rengjøring.

Slik tilbakestiller du funksjonstelleren:

For fettfilteret, trykk og hold nede i tre sekunder.

For kullfilteret, trykk og hold 2 nede i tre sekunder.

Indikatoren slutter å blinke for riktig tilbakestilling i varslingsperioden. Indikatoren

blinker én gang for riktig tilbakestilling ut varslingsperioden.

Slik aktiverer eller deaktiverer du filtervarselet for kullfilteret:

1. Kontroller at viften og lyset er slått av.
2. Trykk og hold og inne i tre sekunder. Funksjonen er aktivert hvis begge indikatorer blinker én gang. Funksjonen er deaktivert hvis begge indikatorer blinker to ganger.

5.7 AutoSense®-filtervarsling

Filteralarmen minner om at AutoSense®-filteret må rengjøres. - og indikatorene blinker jevnt i 30 sekunder hvis filteret må rengjøres.

i

Se kapittelet «Stell og rengjøring».

En tilbakestilling kan utføres under eller utenfor varslingsperioden.

For å tilbakestille funksjonen under varslingsperioden:

1. Trykk og hold -knappen nede i tre sekunder. AUTO- og indikatorene slutter å blinke ved riktig tilbakestilling.

For å tilbakestille funksjonen utenfor varslingsperioden:

1. Kontroller at viften er slått av.
2. Trykk og hold -knappen nede i tre sekunder. indikatoren blinker én gang ved riktig tilbakestilling.

5.8 Deaktivere og aktivere panellyder

1. Kontroller at viften og lyset er slått av.
2. Trykk og hold -og -knappene inne. Begge indikatorene blinker én gang hvis lyder er aktivert, og to ganger hvis lyder er deaktivert.

i

6.1 Merknader om rengjøring

Rengjøringsmidler

Ikke bruk skurende rengjøringsmidler og børster. Rengjør produktets overflate med en myk klut med varmt vann og et mildt vaskemiddel.

Etter tilberedning kan noen deler av produktet bli varmt. For å unngå flekker må produktet kjøles ned og tørkes med ren klut eller tørkepapir.

Rengjør flekker med et mildt vaskemiddel.

Hold ventilatoren ren

Rengjør produktet hver måned for å hindre skade på overflaten. Rengjør innvendig og fettfiltrene grundig for fett. Fettoppsamling eller andre rester kan føre til brann. Følg instruksjonene for å rengjøre filtrene når filtervarselet er på. Se i kapittelet «Daglig bruk».

Kullfilter

Metningen av kullfilteret varierer avhengig av type tilberedning og hvor regelmessig du rengjører fettfilteret. Se pakningsvedlegget som følger med tilbehøret.

6.2 Rengjøre fettfilteret

Filtrene monteres med klips og nåler på motsatt side.

For å rengjøre filteret:

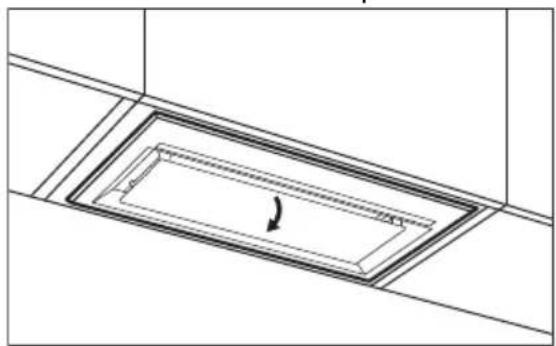

1. Trekk i dekselet for å åpne det.

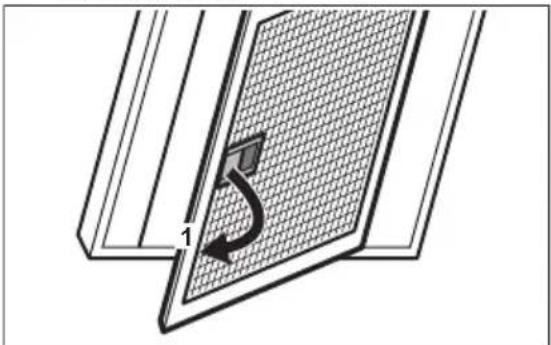

1. Dra i håndtaket på filteret under ventilatoren og bøy fronten på filteret forsiktig ned.

1. Rengjør fettfiltrene for hånd med en svamp med ikke-slipende vaskemidler, eller rengjør dem i oppvaskmaskin. Vi anbefaler at du rengjør fettfiltrene for hånd.

Oppvaskmaskinen må stilles inn på lav temperatur og et kort program. Fettfilteret kan bli misfarget, men dette har ingen påvirkning på produktets ytelse.

1. For å montere filtrene tilbake, følg de to første trinnene i omvendt rekkefølge. Gjenta trinnene for alle filtre hvis aktuelt.

6.3 Erstatte kullfilteret – valgfritt

Avhengig av type, kan filteret genereres på nytt eller så kan det ikke regenereres. Se pakningsvedlegget som følger med filteret.

Slik skifter du filteret:

1. Fjern fettfiltrene fra produktet.
   Les «Rengjøring av fettfilteret» i dette kapittelet.

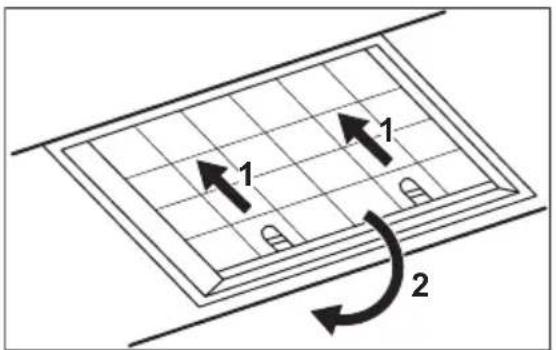

2. Trekk tappene mot baksiden av filteret.

1 1 2

1. Vipp fronten av filteret litt nedover og deretter trekk.
2. Utfør trinnene i følgende rekkefølge for å montere et nytt filter.

Se det separate heftet for monteringsinstruksjoner.

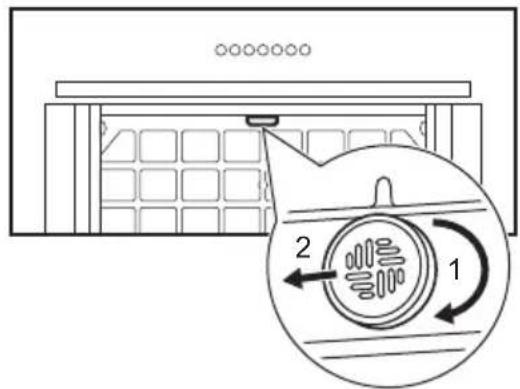

6.4 Rengjøring av AutoSense-filteret

AutoSense-filteret må rengjøres når filtervarselet er aktivert. Se kapittelet «AutoSense-filtervarsel».

7. FEILS∅KING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

7.1 Hva gjør jeg hvis...

Problem Mulig årsak Løsning

1. Fjern fettfilteret fra produktet.
   Se kapittelet «Rengjøre fettfilteret».
2. Drei filteret med klokken (1), og trekk deretter i (2).

1. Vask filteret i varmt vann uten bruk av rengjøringsmidler.
2. Utfør trinnene i omvendt rekkefølge for å montere filteret tilbake.

FORSIKTIG!

Filteret må tørke helt før det monteres tilbake i produktet.

6.5 Skifte lyspære

Dette produktet leveres med en LED-lampe og separat styreutstyr (LED-driver). Disse delene kan kun skiftes av en tekniker. Hvis det oppstår feil, se "Service" i kapittelet "Sikkerhetsinstruksjoner".

Problem Mulig årsak Løsning
Produktet starter ikke. Skapdører er ikke justert rett med skapstamme.		Juster skapdørene.
Lampen fungerer ikke. Pæren er defekt. Kontakt et autorisert servicesenter.
Lysstyrkenivået eller lysfarge-temperaturen er ikke som be-skrevet i instruksjonene.	Feil Perfect illumination-innstilling.	Trykk på knappen for å se om du kan endre alle tre fargetemperaturene.
	Pæren er defekt. Kontakt et autorisert servicesenter.
Produktet absorberer ikke nok damp.	Viftehastigheten er ikke til-strekkelig for dampen som oppstår.	∅k motorens hastighet.
Produktnummeret undikato-ren pulserer.	Den interne sensoren for funksjonen er i selvjuste-ringsmodus.	Se AutoSense i kapittelet «Daglig bruk».
Produktnummeret undika-toren blinker raskt tre ganger, og AutoSense-funksjonen star-ter ikke.	Funksjonen er permanent deaktivert.	Aktiver funksjonen. Se AutoSense i kapittelet «Daglig bruk».
Produktnummeret undika-toren blinker raskt i tre sekun-der, og AutoSense-funksjonen starter ikke.	Det er en feil. Kontakt et autorisert servicesenter.
Filteralarmindikatoren aktivert sammen med eller 2	Filtervarselet er på. Fettfil-teret må rengjøres, eller kullfilteret (valgfritt) må skif-tes ut eller rengjøres.	Se filtervarslingen i kapittelet "Daglig bruk".
Filtervarsel-indikatoren på sammen med AUTO	AutoSense-filterarmen er på. Filteret må rengjøres.	Se AutoSense-filtervarslingen i kapittelet «Daglig bruk».

8. BESKYTTELSE AV MILJ∅ET

Resirkuler materialer som er merket med symbolet 📊 Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket

med symbolet sammen med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.

6.2 Rengöring av fettfiltret

Rengöring av filtret:
