BRUKSANVISNING TN-1122B Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

GERINGSMÄTARE FÜR BORDSSAG

MODELL: N-1122A, TN-1122B, N-1122C, TN-1122D

Vänligen lås och Första till fullo alla sakerhetsmaterial som följde med elverktyg eller maskiner innan du använder dem.

Följ alltid alla sakerhetsriklinjer som fastställts av elverktygs- aller maskintillverkaren.

SAFETY GUIDELINES

WARNING! För att minska risiken För skador måste användaren lasa brauksanvisningen.

WARNING! Läs alla instruktioner. Underlåtenhet att följa alla instruktion som anges nedan kan resultera i elektriska stötar och/eller allvarligasaskador. Termen "elverktyg" i alla varninger som anges nedan hänvisarditt natdrvna (sladd) elverktyg eller batteridrivna (sladdlösa) elverktyg.

SPARA DESSA INSTRUKTIONER

1) Sakerhet på arbetsplatsen

a) Håll arbetsområdet rent och väl upplyst . Röriga eller mörka områinbjuder

olyckor.

b) Använd inte elverktyg i en farlig miljö. Använd inte strom

verktyg på fuktiga aller vata platser, aller utsatt dem for regn.

c) Använd inte strom till oljor i explosiva miljoer, sasom i

närvaro av brandfarliga vātskor, gaser eller damm. Elverktyg skapargnistor som kan anteanda damm eller Ångor.

d) Hall barn och askadare borta när du anvander ett elverktyg.

Distraktioner kan fã dig att tappa kontrollen.

e) Gör din verkstad barnsaker med hanglås, huvudströmbrytare eller vort startnycklar.

2) Elsakerhet

a) Elverktygskontakter måste matcha uttaget. Modifiera aldrig kontakten nàgon

vög . _ Använd inga adapterkontakter med jordad) ström

verktyg. Oförändrad kontakter och att matcha dem minskar risiken für elektriska stötar

b)Slipade elektriska verktyg. Om verktyget ar utrustat med en

trestiftskontakt, ska den endast anslutas till ett jordat eluttag med tre Om det mer professionlla uttaget inte ar tillgangligt, lately en behörige elektriker installerera det. Ta aldrig bort det tredje stiftet aller modifiera medfoljande kontakten på nagot satt

c) Undvik kroppskontakt med jordade eller jordade ytor sasom ror, radiatorer, spisar och kylskap. Det finns en ökad risk För elektriska stom din kropp ar jordad eller jordad

d) Utsatt inte elverktyg ffor regn eller vata forhallanden. Vatten som k in i en

elverktyg ökar risken För elektriska stötar

e) Missbruk inte sladden. Använd aldrig sladden für att bara, dra elle koppla ur elverktyget. Håll sladden borta ∀n värme, olja, vassa kante ell er rörliga delar. Skadade eller trasslade sladdar ökar risken für elek stötar.

f) Använd en ordentlich förlängningsssladd och se till att den är i gott När du använder en förlängningsssladd, se till att använda en som är tillräckligt tung für att bara den strom som din maskin drar. En underdimensionerad sladd orsakar ett fall i nätspänningen, vilket resulte i strom Förlust och überhettning. Använd en förlängningsssladd som är lämplig für utomhusbruk;när du använder en stromförsörjning utomhus

3) Ytterligare sakerhetsregler for Precision Mitre Gauge System a ) Läs denna handbok och dessa sakerhetsriktlinjer. Följ tillverkarens sakerhetsriktlinjer for det verktyg som du använder detta tillbehör på, ö Lar dig verktygets tillämpninger och imitationer samt de faror som ar specifika für det. Att använda elverktyget innan du Förstår saker och l'användning kan leda till persorskada

b) Se till att handtaget ar Åtdraget och att stängsletse extruderings-T-knoppar ar det säkra innan du startup elverktyget.

c) Behäll din händer borta frän att rörligt blad eller en bit när du anden

maskin. Räck dig aldrig i narheten av ett rörligt blad aller en bit forbort skräp. Stäng av elverktyget och se till att bladet aller biten stan d) Stöd alltid lṅga brändor på både inmatnings- och utmatningsändarna e) Häll alltid arbetsstyckena sækert mot maskinforder och geringemätare eller staket.

f) Detta geringsmatsystem ar designat for en specifik tillampning. Lat i andra och/eller anvanda den for andra applicacioner. Om du har frago geringsmataren .

WARNING:

Denna produit kan utsatta dig for kemikalier inklusive akrylonitril och a kemikalier, som ar kanda for delstaten Kalifornien for att orsaka cancel reproductionsskador.

For mer information gà till www.P65Warnings.ca.gov.

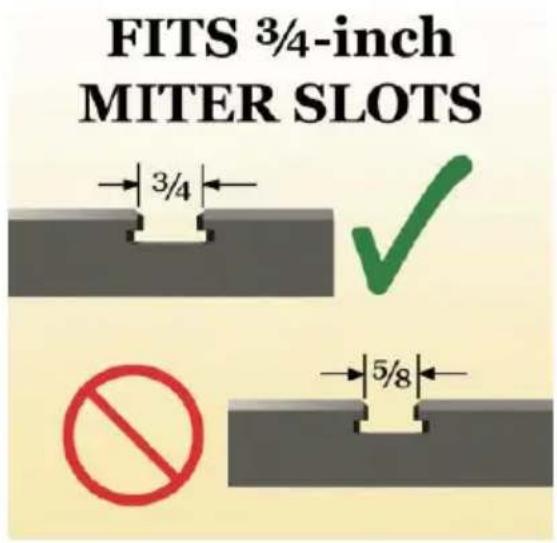

Denna produit ar endast lamplig for 3/4 tums diagonala spar

CALIBRATE IF NEEDED

Generellt ar geringsmataren redo att gå at högerutanfor ladan. I off att geringsmataren behöver kalibreras. Läs följande steg for att korrekt exakt justera och kalibrera din nga gering matare.

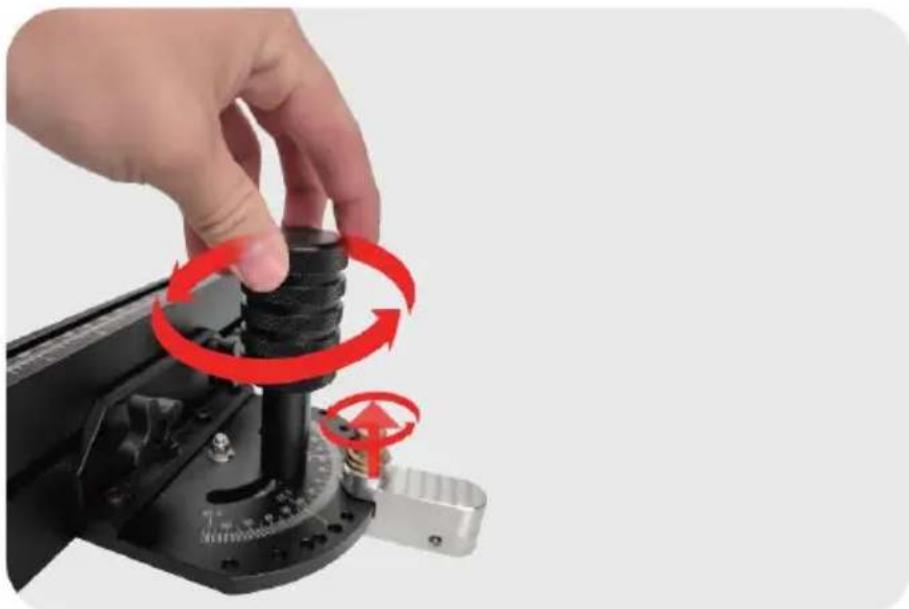

50. Slapp det fasta vredet och handtaget

Lossa handtaget på lutningsmataren moturs, lyft metallvredet och vrid 90^ for att frigora det

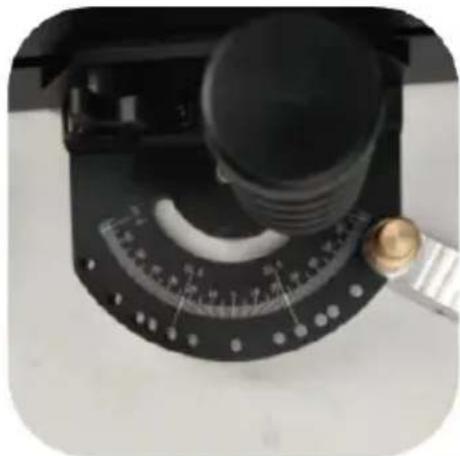

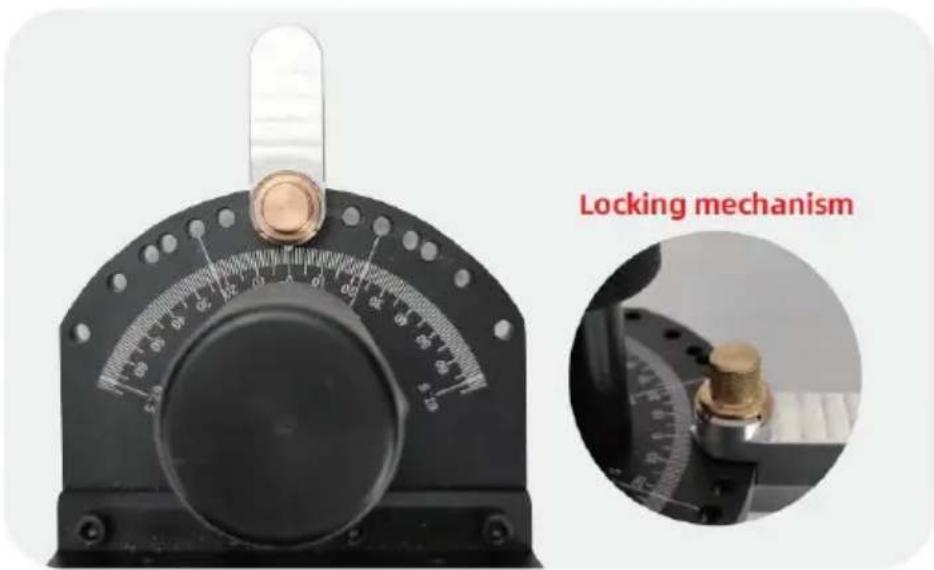

51. Ställ index på noll

Med lassiftet inkopplat (sankt och LAST till noll). positivt stopplage) just geringsmatarhuvudet till noll på indexpunkten enlicht bilden.

52. Square it Up

Placera en fyrkant upp och mot geringsstången (1), skjut sedan upp mot geringsmätarens yta (2). Ställ in ytan på geringsmättet sä att det grader till geringsstång.

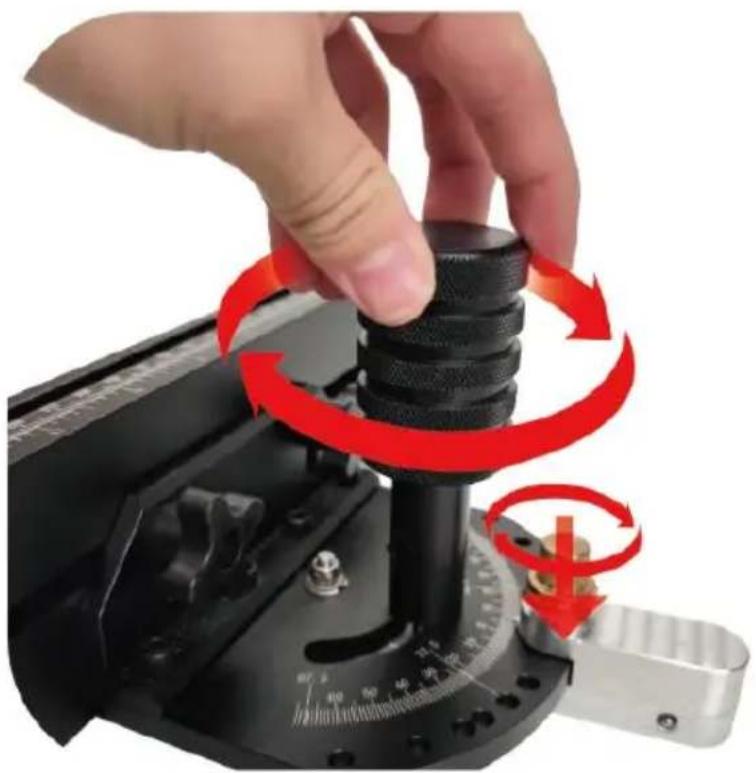

53. Lås rattmekanismen och dra at

När du har ställt in arbetsytan på 90^ , dra Först at handtaget for att pannlutningslåget, och sedan vrider du metallvredet i kortfacket

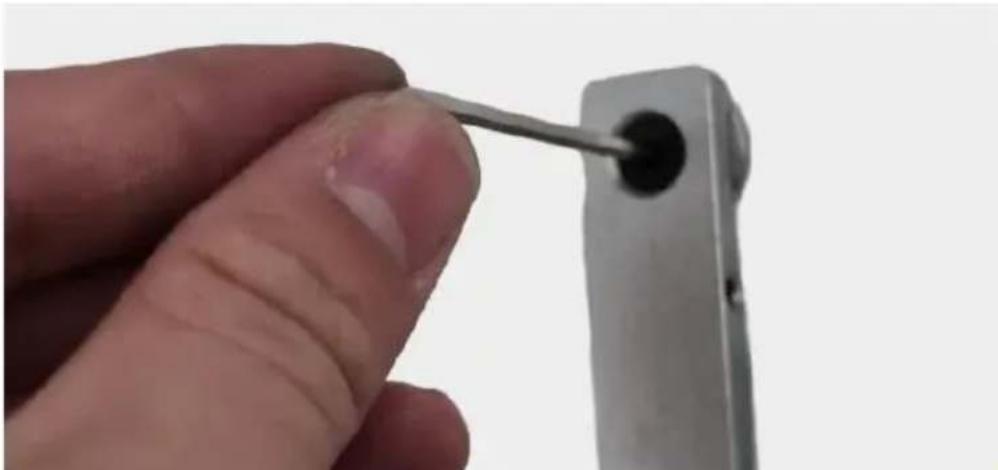

54. Justera kolvhandtaget

Beroende på ditt sagspar För bord, kanske du vill justera de fjaderbel kolvarna på geringsstången. Helt,enkelt använd en insexnyckel for att trycka på

kolvar utåt eller dra dem inåt tills du fär precis rätt passform.

Commentar:

När du justerar kolvarna ske du inte förlänga dem für myck Om du gör det ∀findrar du att geringsstången glider smidi och kan eventuellt skada kolvarna.

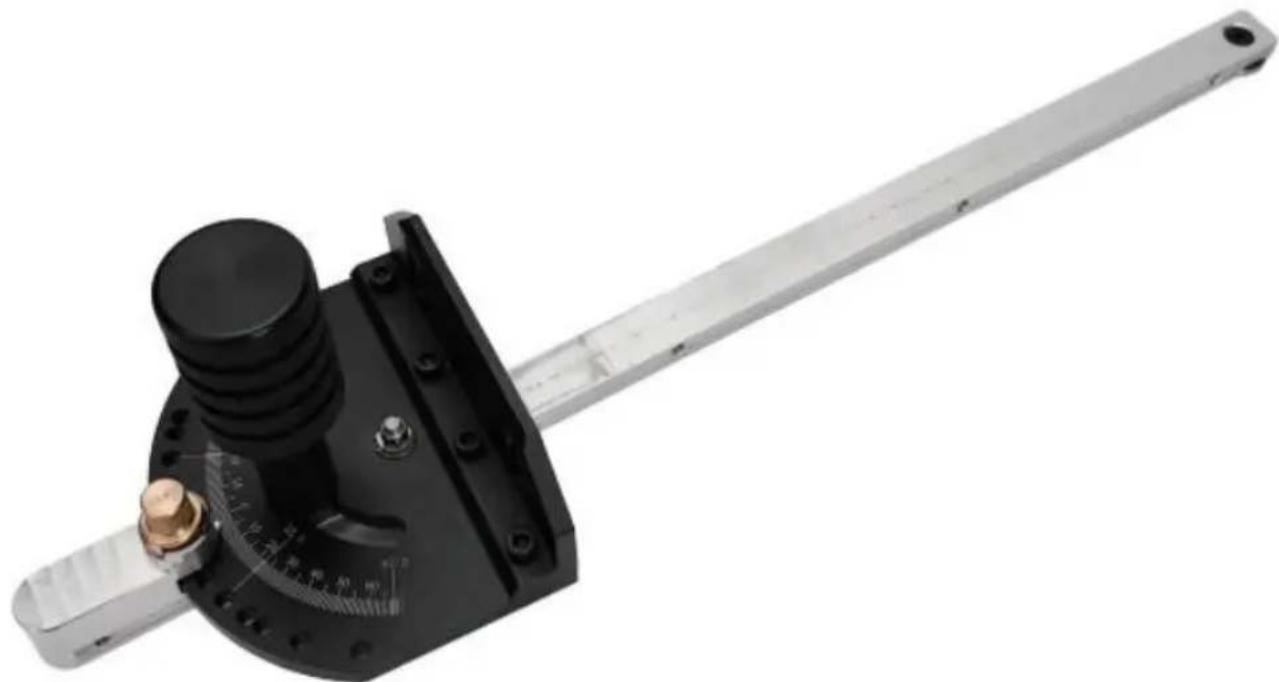

55. Du ar redo att gà!

Dinnya geringsmatare ar nu kalibrerad och redo for anvandning.

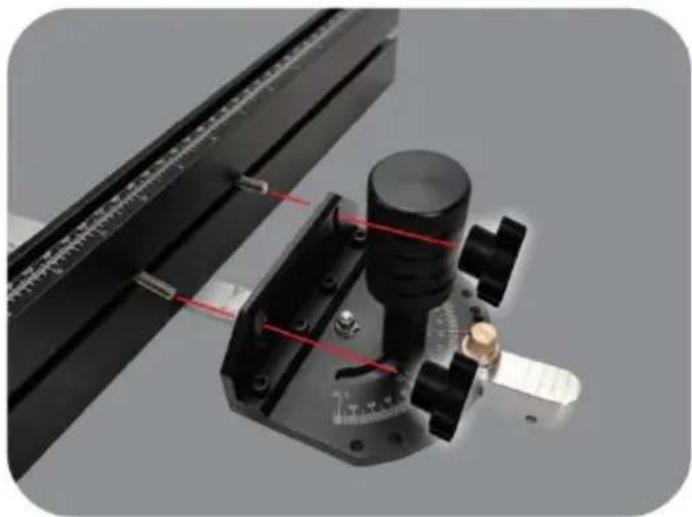

56. Installation av stängsel av aluminium hantera

Många moderna precisionsgeringsmätare ar förborrade vid en standardhöjd für att acceptera geringsstängsel. Justera helt,enkelt bultamed halen, och fasp staketet till mata med de medfoljande bultarna, brickorna och t-rattarna som visas oven.

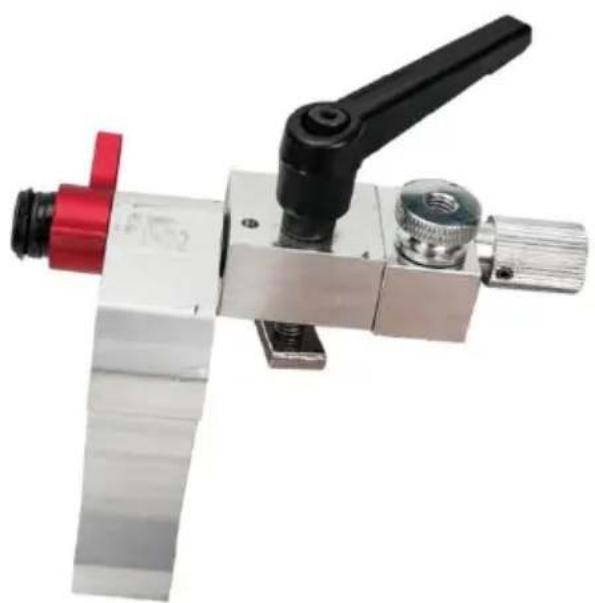

Den idealiska Lösningen für repetitiva langdklipp på din bordsåg, den stopp snabbt och gliderättända in i toppen spar på aluminiumstäng och ar sakrad på plats genom att dra at t-ratten

Beroende på vilken sida av bladet du skär på, ditt lager måste Alltid kontakta vippstoppet på utsidan av armen. Detta sakerställer att vippstoppetkommenhall dittlager på plats med minimalt spela. Flip S kan anvandas på vardera sidan av blad medan du är på aluminiumstängslet . Vid behov kan flipstoppet vändas genom att demontera,enhet , placera armen på andra sidan av stoppa och seda Återmontera,enheten.

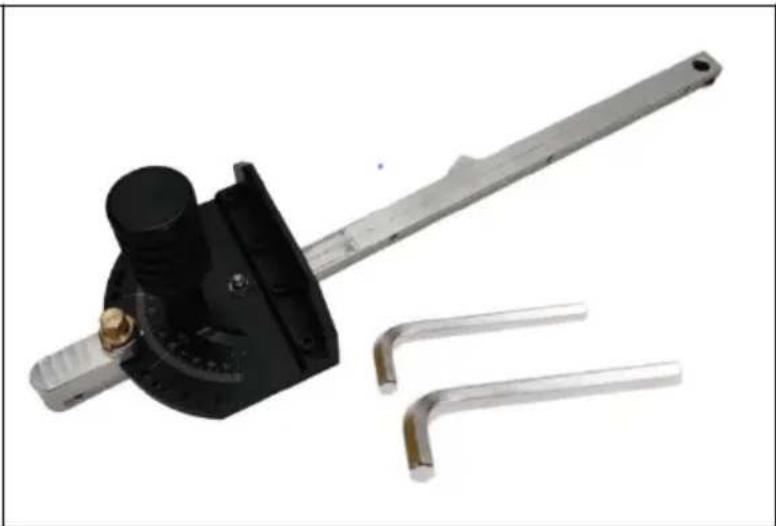

SKU1.

Bordssag snedsag utan stod -60° till+60° utan laddning

Inventing :
justeringsplatta & glidstång,
monterad)
Handtag * 1
gallerbegränsare * 1
sexkantnyckel (4 mm) * 1
sexkantsnyckel (2 mm) * 1
bruksanvisning * 1

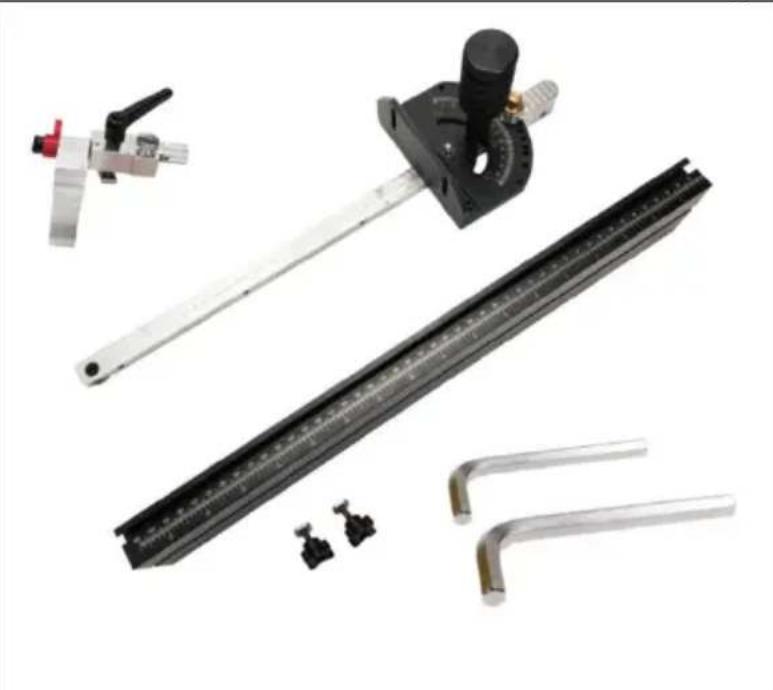

SKU2.

Bordssag snedsag med stod -60° till +60° 18 tumutan laddning

Inventing:
Backing Mountain * 1
Diagonal skärmatare * 1
(justerplatta och skjutstång metall, monterad)
Handtag * 1
gallerbegränsare * 1
sexkantnyckel (4 mm) * 1
sexkantsnyckel (2 mm) * 1
bruksanvisning * 1
Ryggängd :
18" (460 mm)

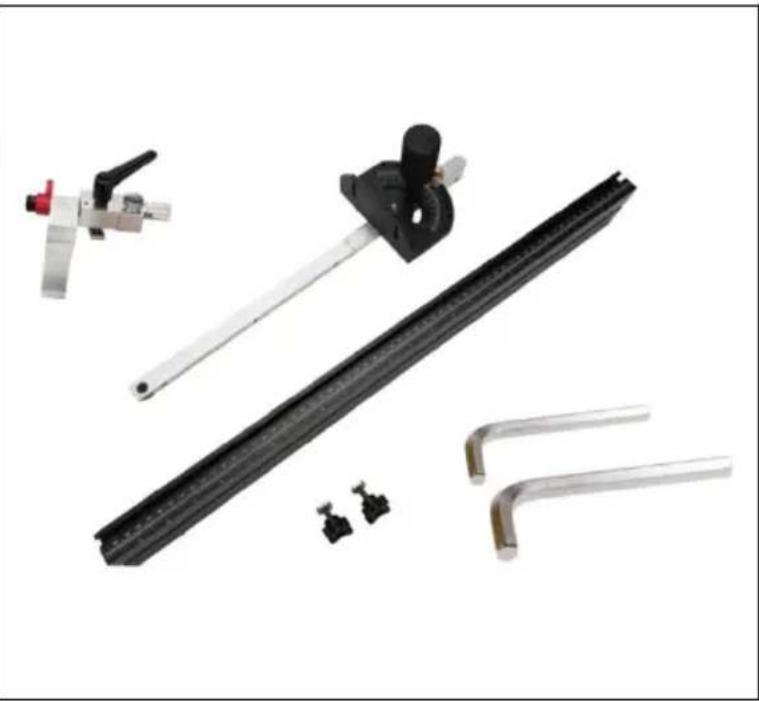

SKU3.

Bordssag snedsag med stöd -60 ° till +60 ° 26 tumutan kostnad

Inventing :

Backing Mountain * 1

Diagonal skärmätare * 1(meta

justeringsplatta & glidstång,

monterad)

Handtag * 1

gallerbegränsare * 1

sexkantnyckel (4 mm) * 1

sexkantsnyckel (2 mm) * 1

bruksanvisning * 1

Ryggängd :

24" (610 mm)

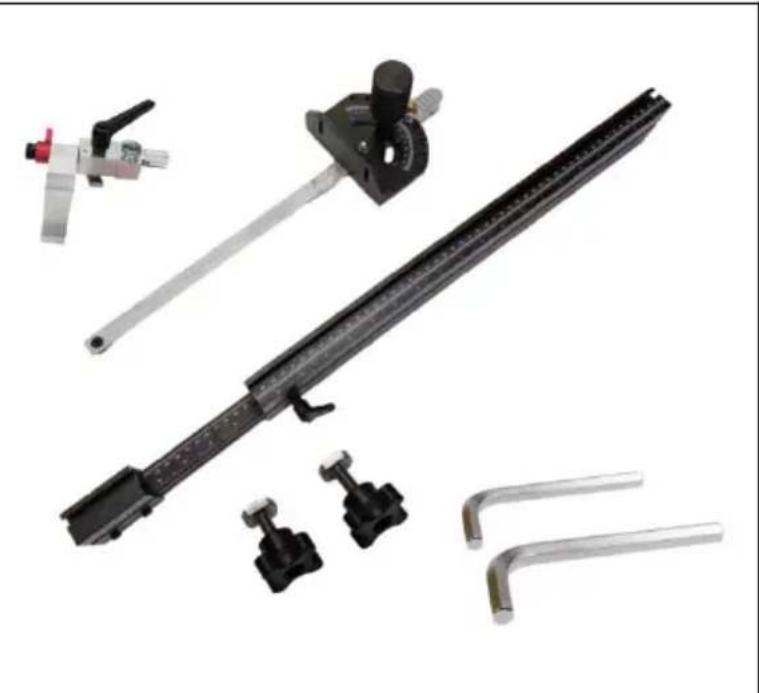

SKU4.

Bordssåg snedsåg med stöd -60° till +60° 18-35 tumutan laddning

Inventing :

Backing Mountain * 1

Diagonal skärmätare * 1(meta

justeringsplatta & glidstång,

monterad)

Handtag * 1

gallerbegränsare * 1

sexkantnyckel (4 mm) * 1

sexkantnyckel (2 mm) * 1

bruksanvisning * 1

Ryggängd :

19-35" (490-890 mm)

Demonerat diagram over fiskbensfjälldelar

Spring Jimmy screw*4

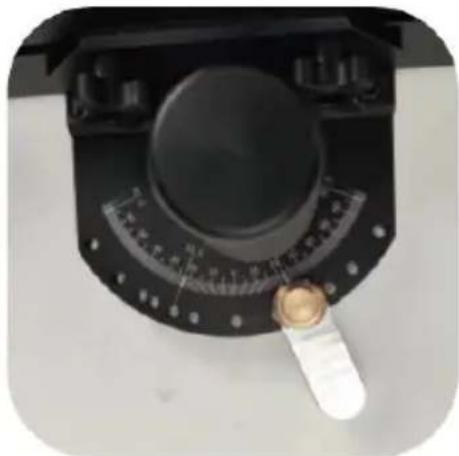

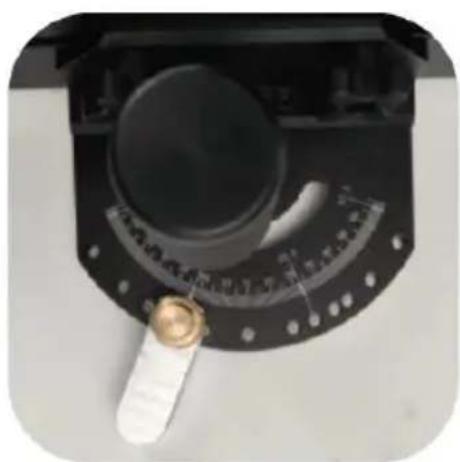

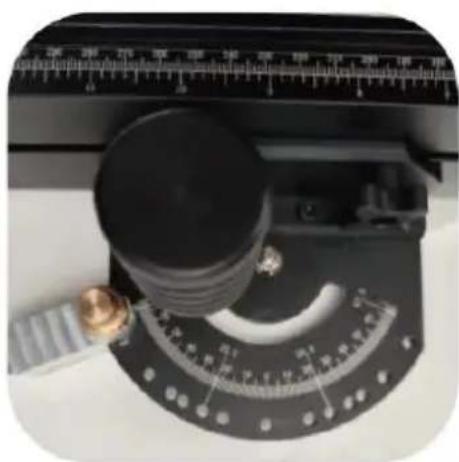

Visning av intervallet for delningsvarden for fiskbensskalan

Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOC NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anahe Place, Rancho Cucamonga, CA 91730
