MANUALE UTENTE TN-1122B Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

CALIBRO PER SEGA DA TAVOLO

MODELLO:N-1122A, TN-1122B, N-1122C, TN-1122D

Si prega di leggere e comprendere appieno tutti i materiali di sicurezza forniti con gli utensili elettrici o i macchinari prima dell'uso.

Seguire sempre tutte le linee guida di sicurezza stabilite dal produttore dell'utensile elettrico o della macchina.

SAFETY GUIDELINES

AVVERTIMENTO! Per ridurre il rischio di lesioni, l'utente deve legger manuale di istruzioni.

AVVERTIMENTO! Leggi tutte le istruzioni. Mancata osservanza di tutte le istruzioni elencate di seguito potrebbe provocare incendi da scossa elettrica e/o lesioni gravi. Il termine "utensile elettrico" in tutte le avventenze elencate di seguito si riferisce all'utensile elettrico alimentatcda alla rete elettrica (con cavo) o all'utensile elettrico alimentato a batteri (senza cavo).

CONSERVA QUESTE ISTRUZIONI

1) Sicurezza sul posto di lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata. Le aree disord buie invitano incidenti.

b) Non utilizzato utensili elettrici in un ambiente pericoloso. Non usare

energia

gli strumenti in luoghi umidi o bagnati, né esporli alla pioggia.

c) Non utilizzato gli apparecchi elettrici in atmospere explosive, come a esempio

presenza di liquidi, gas o polveri inflammabili. Gli utensili elettrici create scintille che possono incendiare la polvere o i fumi.

d) Tenere lontani i bambini e gli astanti durante l'utilizzo dell'utensile elettrico.

Le distrazioni possono farti perdere il controllo.

e) Rendi la tua officina a prova di bambino con lucchetti, interruptori generali o tramite rimozione delle chiavi di avviamento.

2) Sicurezza elettrica

a) Le spine dell'utensile elettrico devono corrispondere alla presa. Non modificare mai la spina

modo . _ Non usarne nessuno spine adattatrici con messa a terra) alimentazione

utensili. Non modificato le spine e il loro abbinamento ridurà il rischio scosse elettriche

b)Utensili elettrici da terra. Se l'utensile è dotato di una spina a tre deve essere collegato solo a una presa elettrica a tre fori con messa terra. Se la presa More Pro non è disponibile, farla installare da un elettricista qualificato. Non rimuovere mai il terzo polo né modificare in alcun modo la spina fornita

c) Evitare il contatto del corpo con superfici messe a terra come tub radiatori, cucine e frigoriferi. Il rischio di scosse elettriche aumento se corpo è collegato a terra

d) Non esporre gli utensili elettrici alla pioggia o al bagnato. Acqua centa a

l'utensile elettrico aumentoe il rischio di scosse elettriche

e) Non abusare del cavo. Non utilizzato mai il cavo per trasportare, scollegare l'utensile elettrico. Tenere il cavo lontano da fonti di calore, spigoli vivi o parti in movimento. I cavi danneggiati o aggrovigliati augmentano il rischio di scosse elettriche.

f) Utilizzare una prolunga adeguata e assicurarsi che sia in buone condizioni. Quando usi una prolunga, assicurati di usar una abbasta pesante da sostarre la corrente assorbita alla sua macchina. Un ca sottodimensionato provoca un calo della tensione di linea, con seguente perdita di potenza e surriscaldamento. Quando si utilizza l'alimentazione all'esterno, utilizzato una prolunga adatta alla uso esterno

3) Norme di sicurezza aggintive per il systema di misurazione obliqua di precisione

a) Leggere quello manuale e queste linee guida sulla sicurezza. Se le linee guida di sicurezza del produttore per lo strumento su cui si questo accessorio e apprendere le applicazioni e le imitazioni dello strumento, nonché i rischi specifici adesso. L'utilizzo dell'utensile elettr prima di averne compreso l'uso sicuro e corretto potrebbe causare les personali

b) Assicurarsi che la maniglia sia ben salute e che le manopole a T dell'estruzione della guida lo siano fissarlo prima di avviare l'utensile elettrico.

c) Conserva il suo tenere le mani lontane alla lama o alla punta i movimento durante l'utilizzo macchina. Non avvincarsi mai a una lama o a una punta in movimer rimuovere i detriti. Spagnere l'utensile elettrico e verificare che la lama punta si fermi completamente.

d) Sostenere sempre le ravole lunghe sua sull'estremità di ingressso ch quella di uscita.

e) Tenere sempre saldamente i peszii in lavorazione contro il ravolo o macchina e l'angolo obliquo calibro o recinzione.

f)Questo sistema di misura obliqua è progettato per un'applicazione specifica. Non

modificarlo e/o utilizzato per qualsiasi alla applicazione. Se hai domi sul misuratore obliquo.

!AVVERTIMENTO:

Questo prodotto più esporvi a sostanze chimiche tra cui l'acrilonitrile及其他 sostanze chimiche che, secondo lo Stato della California, causano cancro e danno riproduktivo.

Per ulteriori informazioni visitare il site www.P65Warnings.ca.gov.

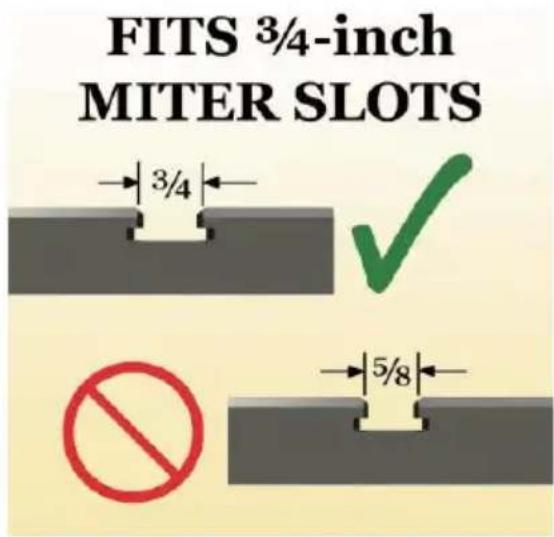

Questo prodotto è adatto solo per scanalature diagonali da 3/4 pollici

CALIBRATE IF NEEDED

Generalmente, il Mitre Gauge è pronto per andare a destra fuori dall'scatola. Nella remota possibilità che il misuratore obliquo deve essere calibrato. Leggi i seguenti passaggi per allineare e calibrare correttamente con precisione la tua nuova mitra misura.

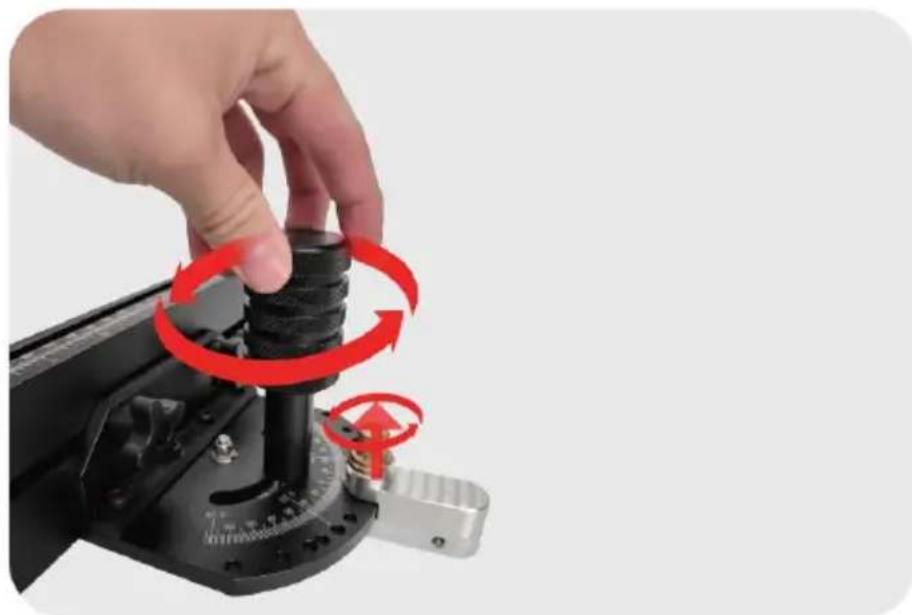

22. Rilasciare il pomello fisso e la maniglia

Allentare la maniglia del misuratore di pendenza in senso antiorario, sollevare la manopola metallica e ruotarla di 90^ per sbloccarla

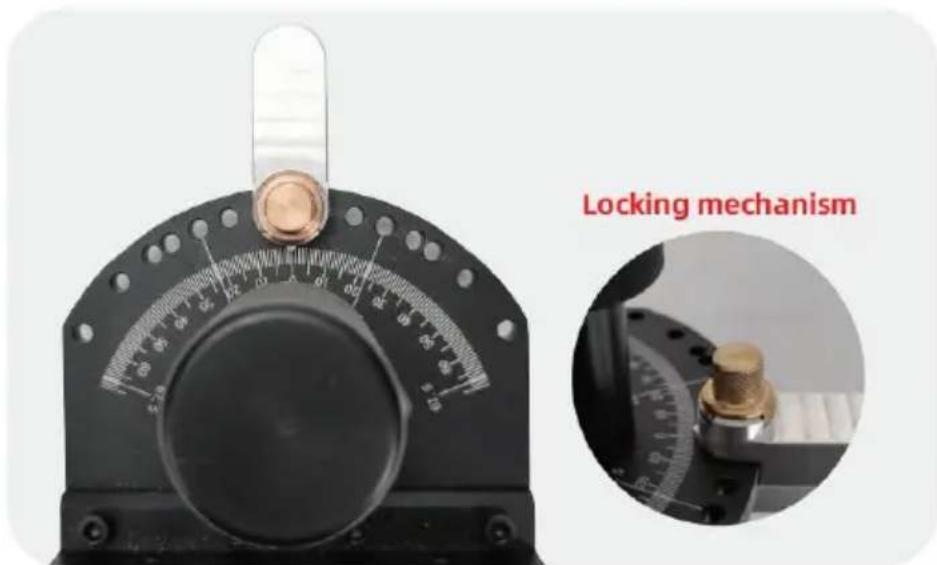

23. Imposta l'indice su zero

Con il perno di bloccaggio inserto (abbassato e bloccato a zero posi di arresto positiva) regolare la testa del calibro obliquo a zero sul pu indices come molto.

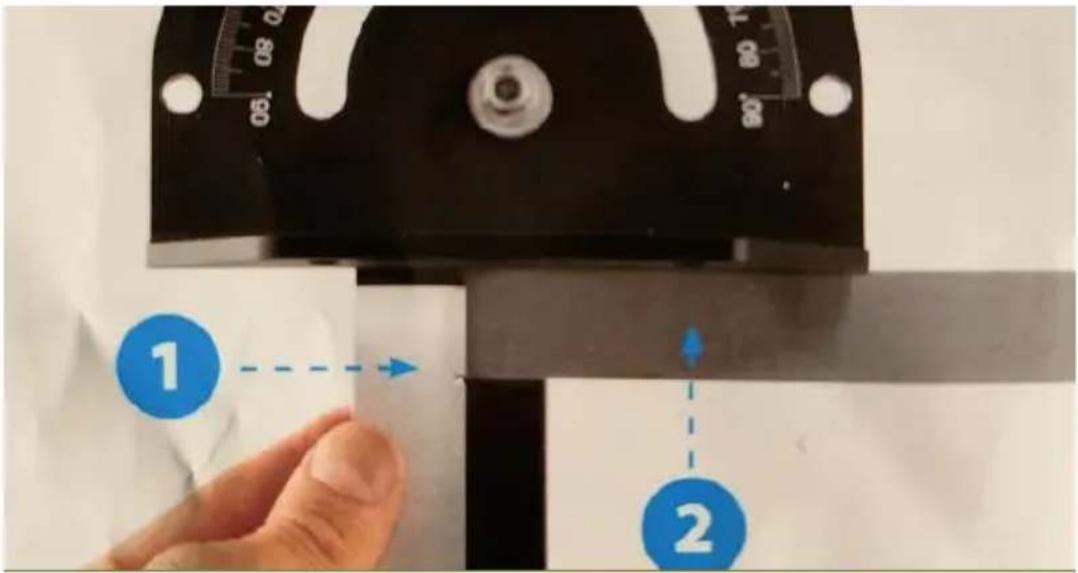

24. Piazza tutto

Posizione are un quadrato sopra e contro la barra obliqua (1), quando fa scorrere verso l'alto contro la superficie del misuratore obliquo (2). Impostare il faccia della guida obliqua in modo che sua 90 gradi al barra di mitra.

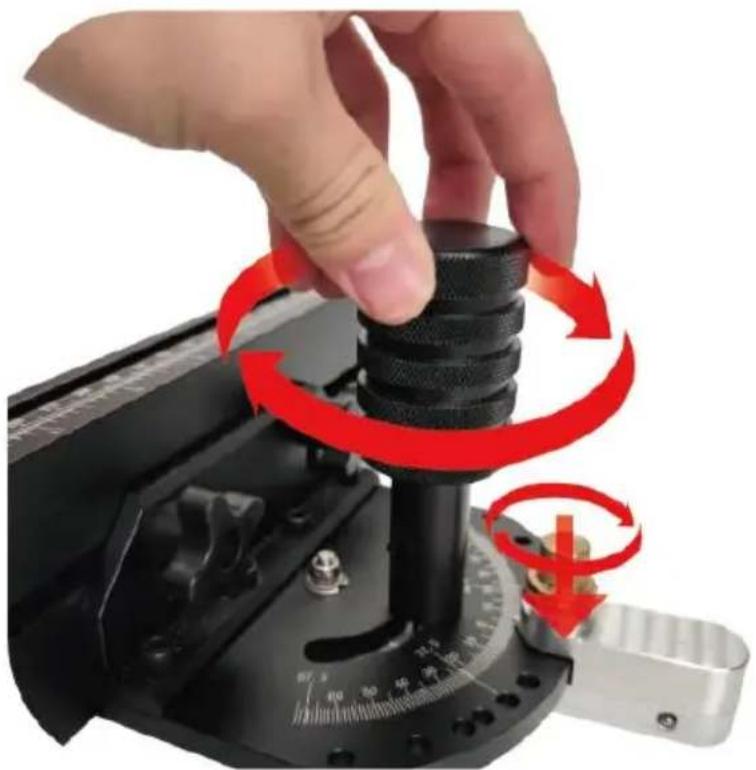

25. Bloccare il meccanismo della manopola e serrare

Dopo aver impostato la superficie di lavoro a 90^ , stringere innanzitutt maniglia per mantenere la posizione di inclinazione panoramicica e, in secondo luogo, ruotare la manopola di metallo dello slot della scheda

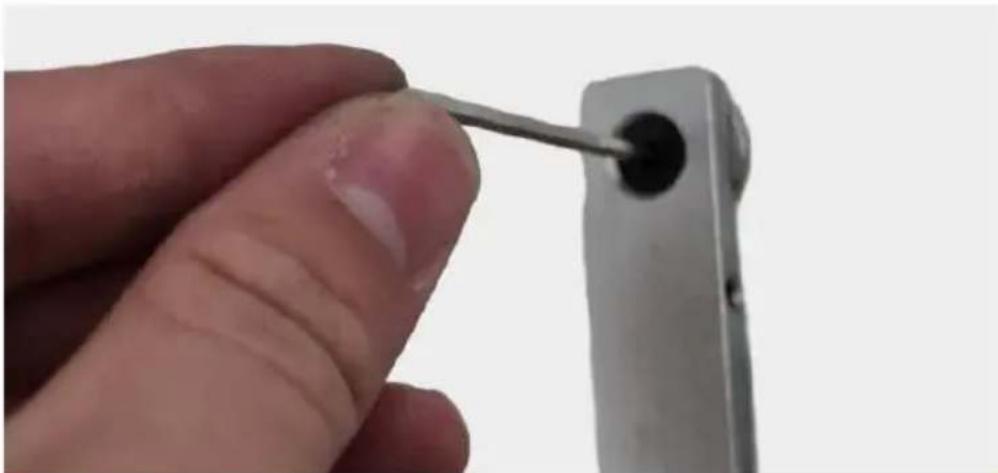

26. Regolare la maniglia dello stantuffo

A seconda della fessura della sega da ravolo, potresti voler regolare stantuffi caricati a molla sulla barra obliqua. Semplicitamente utilizzare u chiave esagonale per spingere il

stantuffi verso l'esterno o disegnali verso l'interno finché non raggiungi giusta misura.

Commento:

Quando si regolano gli stantuffi, non estenderli eccessivamen Ciò impedirebbe alla barra di scorrere agevolmente e potrebldanneggiare gli stantuffi.

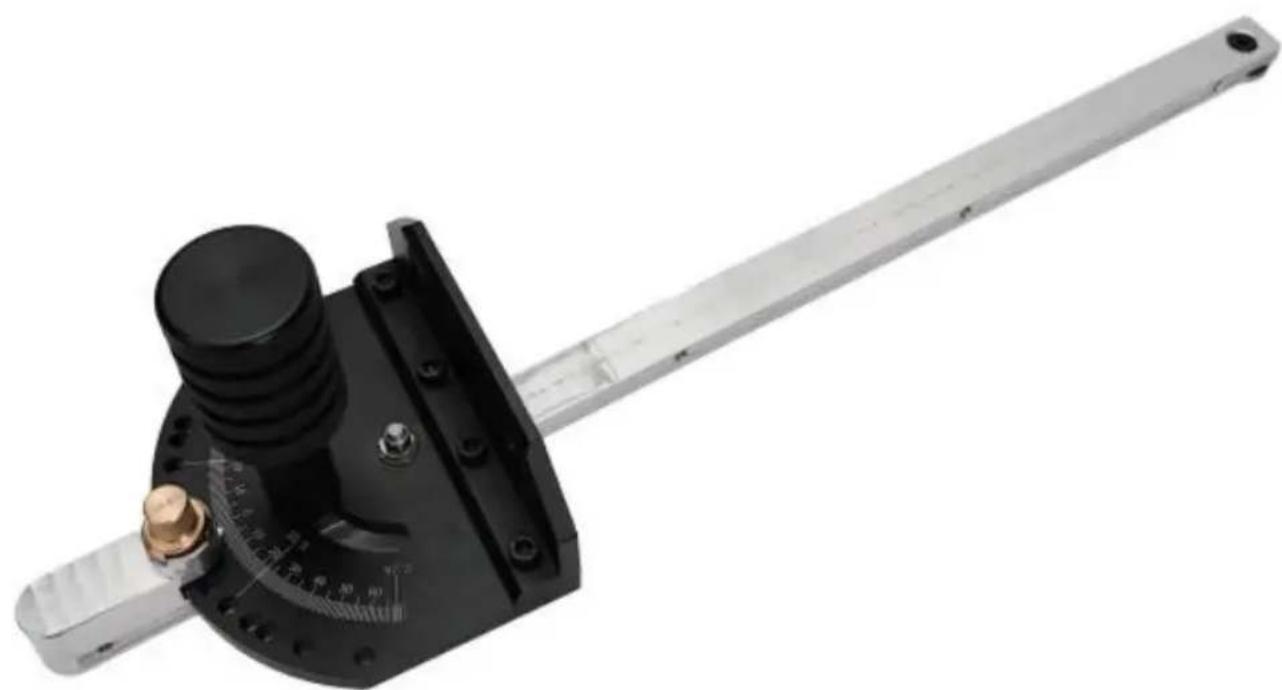

27. Sei pronto per partire!

Il suo nuovo mitrametro è ora calibrato e primo per l'uso.

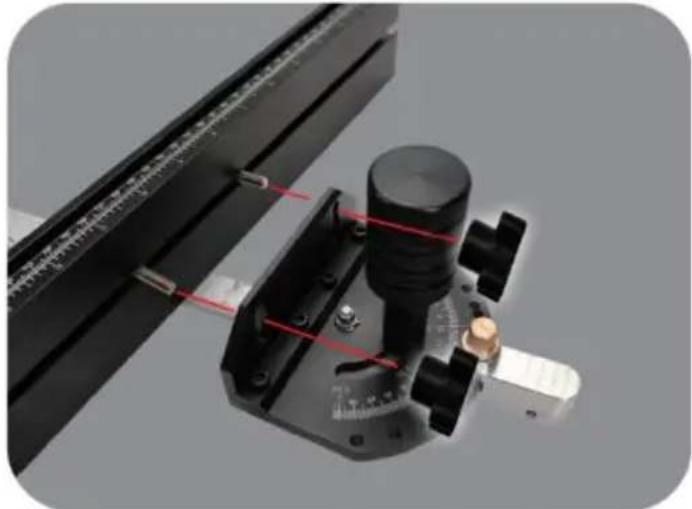

1. Installazione di recinzione obliqua in alluminio maniglia Molti moderni calibri obliqi di precisione sono preferati un'altezza

standard per accettare recinzioni oblique. Basta allineare i bulloni con e fissare la recinzione al manometro utilizzato i bulloni, le rondelle o manopole a T in dotazione come molto sopra.

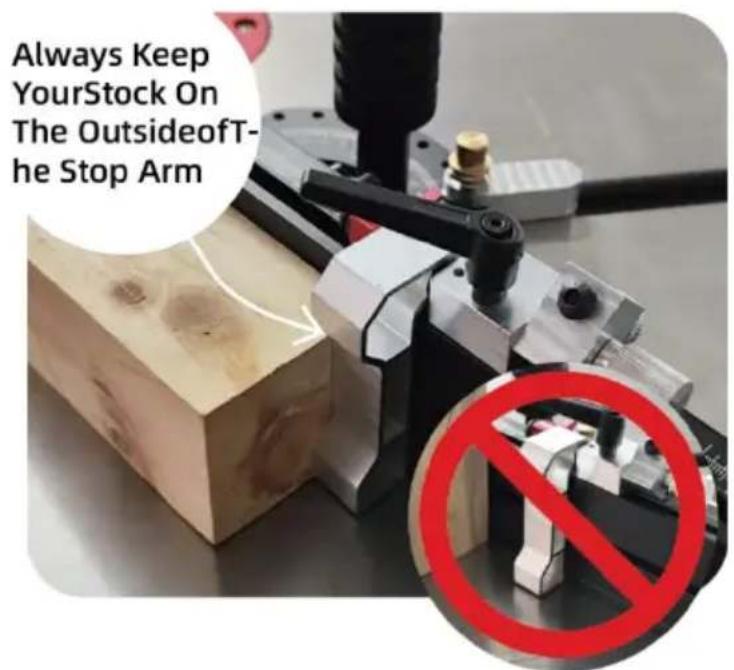

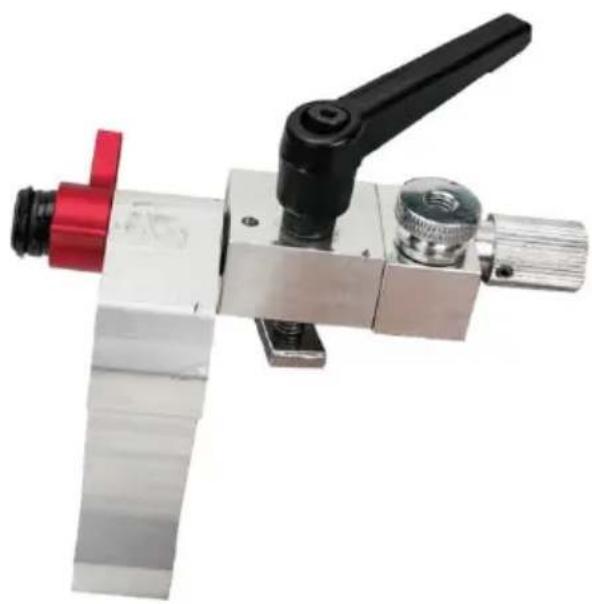

Installazione del flip stop

La soluzione ideale per tagli longitudinali ripetitivi il loro davolo ha viste capovolgi fermati rapidamente e scorre disponibile proprio in alto traccia sulla recinzione in alluminio ed è fissata in posizione stringendo la manopola a T

A seconda di quale lato della lama che stai tagliando acceso, le tue devono

Sempre contattare il flip stop all'esterno del braccio. Questo assicura e flip si fermi mantieni le tue scorte in posizione con il minimo giocare. Stop più essere utilizzato su entrambi i lati del lama nelle si trovare recinzione in alluminio. Se necessario, il Flip Stop più essere inverti smontando il unità, posizionando il braccio sull'altre lato del fermarsi rimontare l'unità.

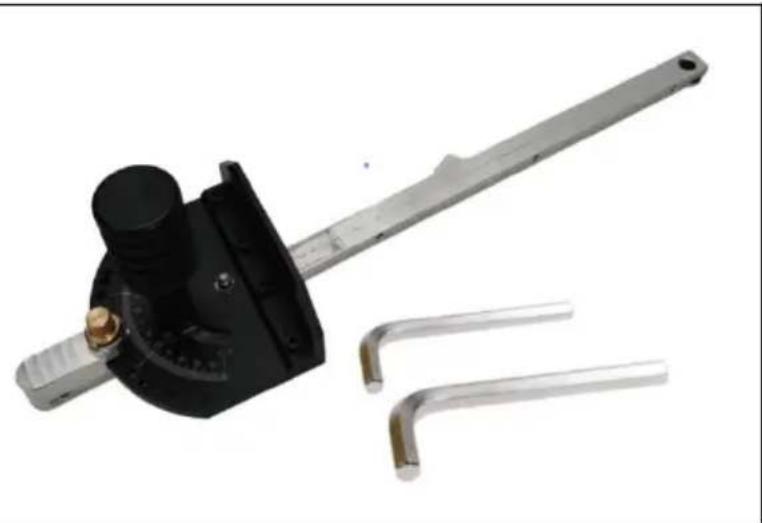

SKU1.

Sega da banco con calibro di taglio obliquo alla supporto da -60^ enza sovrapprezzo

Inventario :
piatra di regolazione e barracorrevole,
assemblato)
Maniglia * 1
limitatore di griglia * 1
chiave esagonale (4 mm)
chiave esagonale (2 mm)
manuale di istruzioni * 1

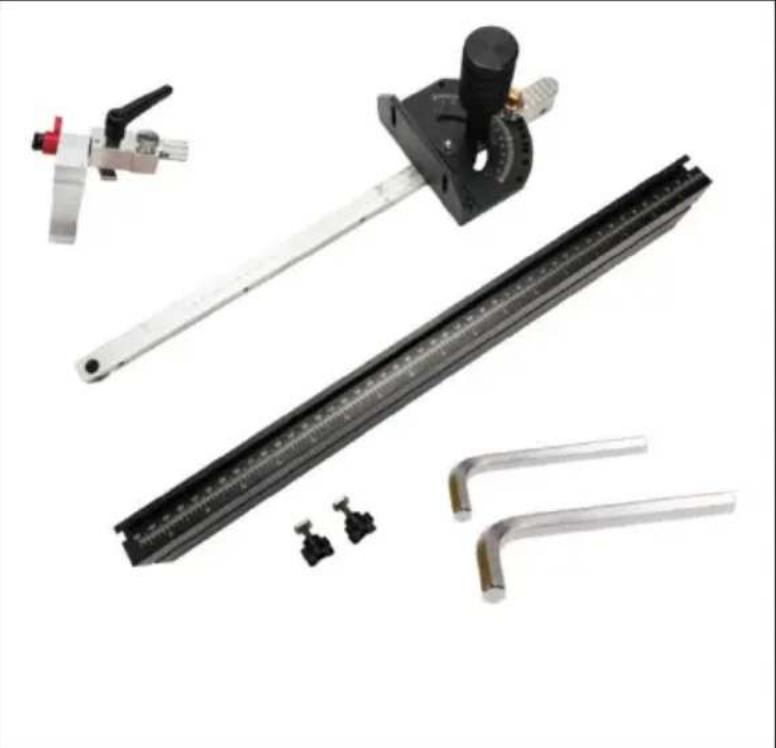

SKU2.

Sega da tavolo calibro di taglio obliquo con supporto da -60° a+60° pollici non caricato

Inventario : Montagna di sostegno * 1 Calibro di taglio diagonale * ( piastra di regolazione in metallo e barra scorrevole, assemblata) Maniglia * 1 limitatore di griglia * 1 chiave esagonale (4 mm) * chiave esagonale (2 mm) * manuale di istruzioni * 1 Lunghezza del supporto 18"(460 mm)

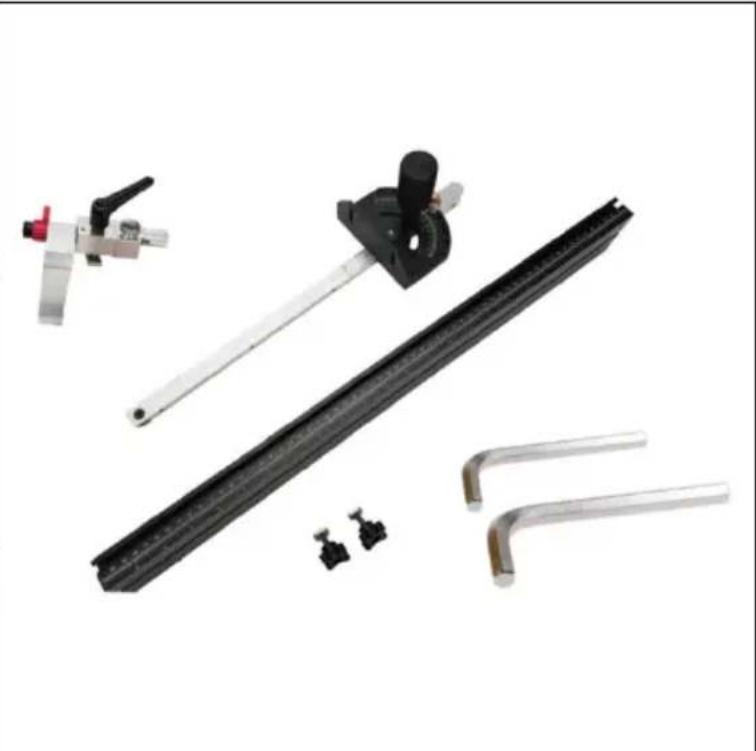

SKU3.

Sega da ravolo calibro di taglio obliquo con supporto da -60° a+60° pollicirawnsovrapprezzo

Inventario : Montagna di sostegno * 1 Calibro di taglio diagonale * (metallo piatra di regolazione e barra scorrevole, assemblato) Maniglia * 1 limitatore di griglia * 1 chiave esagonale (4 mm) * chiave esagonale (2 mm) * manuale di istruzioni * 1 Lunghezza del supporto :

24 pollici (610 mm)

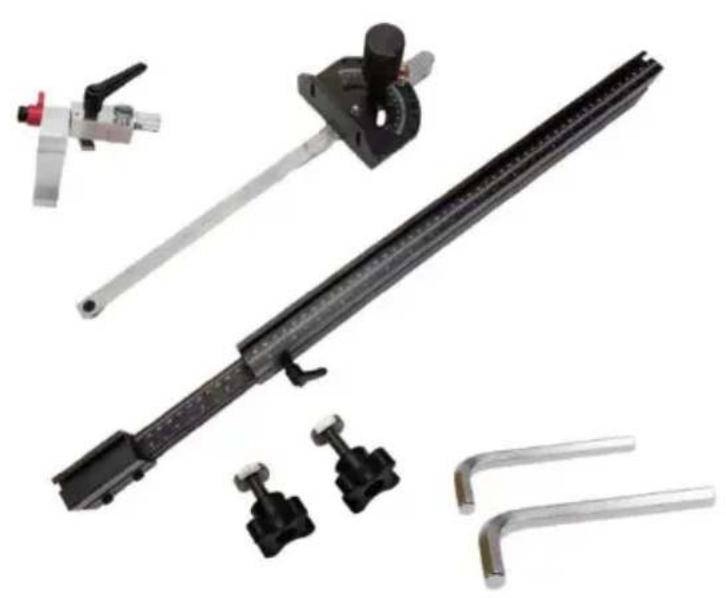

SKU4.

Sega da ravolo calibro di taglio obliquo con supporto da -60° a+60° pollici non caricato

Inventario : Montagna di sostegno * 1 Calibro di taglio diagonale * (metallo piatra di regolazione e barra scorrevole, assemblato) Maniglia * 1 limitatore di griglia * 1 chiave esagonale (4 mm) * chiave esagonale (2 mm) * manuale di istruzioni * 1 Lunghezza del supporto : 19-35"(490-890mm)

Schema smontato delle parti della Scala a spina di pesce

Spring Jimmy screw*4

Visualizzazione dell'intervallo dei valori di divisione per la scia a spina di pesce
