BRUKSANVISNING 5800 Vevor

Teknisk support och e-garanticertifikat

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att info dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

VIKTIG

LÄS NOGA FÖRE ANVÄNDNING.

SPARA FÖR FRAMTIDA REFERENS.

Utbildning

1. Läs instruktionerna noggrant. Var bekant med reglagen och produkt korrekta användning.
2. Låt aldrig barn eller personer som inte känner till dessa instruktion använda produkten. Lokala föreskrifter kan begränsa användarens ålder.
3. Använd aldrig produkten när människor, särskilt barn, eller husdjur i närheten.
4. Tänk på att operatören eller användaren är ansvarig för olyckor ell faror som drabbar andra personer eller deras egendom.
5. Produkten får inte användas av personer som är påverkade av alk droger eller mediciner.
6. Använd inte produkten om du är trött.
7. Använd inte produkten utan skydd eller om den är skadad.
8. Använd aldrig produkten inomhus.
9. Denna produkt avger giftiga avgaser när motorn startas.
10. Under drift kan produkten generera damm, ångor och rök som innehåller kemikalier som påverkar din hälsa. Var därför försiktig när d använder produkten och skydda dig själv ordentligt.
11. Undvik även att frivilligt andas in avgaser; håll alltid produkten ord under drift.
12. Använd handskar och håll händerna varma.

Förberedelse

1. Denna produkt kan orsaka allvarliga skador. Läs instruktionerna noggrant för korrekt hantering, förberedelse, underhåll, start och stopp produkten. Bekanta dig med alla kontroller och hur produkten används rätt sätt.

2. Undvik att använda apparaten medan människor, särskilt barn, är i närheten.

3. Klä dig ordentligt! Bär inte löst sittande kläder eller smycken, efters

de kan fastna i rörliga delar. Använd rejäla handskar, halkfria skor oc skyddsglasögon rekommenderas.

1. Förvara produkten på en torr, ren plats skyddad från direkt solljus efter att bränsletanken har tömts och produkten har rengjorts. Produkte får endast förvaras inomhus under dessa förhållanden.
2. Om skärtillbehöret träffar ett främmande föremål eller om produkten börjar ge ifrån sig ovanliga ljud eller vibrationer, stäng av strömkällan låt produkten stanna. Koppla bort tändstiftskontakten från tändstiftet och vidta följande steg:

- inspektera för skador,

- kontrollera och dra åt eventuella lösa delar,

- byta ut eller reparera skadade delar mot delar med motsvarande specifikationer.

1. Kontrollera att skärtillbehöret slutar rotera när motorn går på tomgå

Drift

1. Denna produkt bör inte användas för något annat ändamål än det beskrivs. Nationella föreskrifter kan begränsa produktens användning.
2. Använd alltid rejäla skor och långbyxor under användning. Använd produkten barfota eller med öppna sandaler.

skyddsglasögon eller skyddsglasögon.

1. Se till att området som ska bearbetas är fritt från stenar, pinnar, etc. eller andra föremål som kan skada produkten.
2. Kontrollera noggrant området där produkten ska användas och ta b alla föremål som kan slungas ut av produkten.
3. Innan produkten används och efter eventuella stötar, kontrollera om har tecken på slitage eller skador och reparera vid behov.
4. Använd aldrig produkten med skadade skydd eller utan att skydder på plats.
5. Håll händer och fötter borta från skärutrustningen hela tiden, särski motorn startas.
6. Låt aldrig barn eller personer som inte känner till instruktionerna använda produkten.
7. Sluta använda produkten när människor, särskilt barn, eller husdjur

närheten.

1. Använd endast produkten i dagsljus eller med bra artificiellt ljus.
2. Håll kroppen upprätt under arbetet. Luta dig inte framåt. Ta regelbundna pauser och byt arbetsställning för att hålla dig koncentrera

3. Håll ett stadigt fotfäste och balans under drift. Använd alltid sele sådan finns.

4. Stäng av motorn innan

5. rengöring eller vid rensning av blockering,

6. kontroll, utförande av underhåll eller arbete på produkten,
7. justering av skärtillbehörets arbetsläge,

8. lämna produkten utan uppsikt,

9. Se till att produkten är korrekt placerad i en avsedd arbetsplats i motorn startas.

10. Se alltid till att arbetsplatsen är säker och säker när du använde produkten.

11. Använd inte produkten med skadat eller slitet skärtillbehör.

12. Håll motorn och ljuddämparen fria från skräp, löv och överflödig smörjmedelsmängd för att minska brandrisken.

13. Se alltid till att alla handtag och skydd är monterade när du anv produkten. Försök aldrig använda en ofullständig produkt eller en som utrustad med en obehörig modifiering.

14. Använd alltid två händer för att manövrera en produkt som är ut med två handtag.

15. Var alltid uppmärksam på din omgivning och var uppmärksam på eventuella faror som du kanske inte är medveten om på grund av produktens ljud.

16. Var försiktig när du hanterar skärtillbehör/vassa kanter som är avs för att trimma trådens längd. Se till att en ny trådtrimningstråd använd korrekt installerad innan produkten slås på.

17. Se alltid till att luftventilerna hålls fria från skräp.

18. Använd endast skärtillbehör enligt de tekniska uppgifterna i dessa instruktioner. Användning av andra tillbehör leder till risker som kan le personskador och egendomsskador.

19. Rör aldrig produkten slarvigt, du kan bränna dig. Medan produkter drift eller kort därefter är dess delar som avgasrör, motor och andra extremt heta! Var uppmärksam på markeringarna på produkten.

Underhåll och förvaring

1. Följ underhålls- och reparationsanvisningarna för denna produkt. Utfö aldrig några modifieringar på produkten.
2. När produkten stoppas för service, inspektion eller förvaring, stäng strömkällan, koppla loss tändstiftskontakten från tändstiftet och se till alla rörliga delar har stannat. Låt produkten svalna innan du utför någ inspektioner, justeringar etc.
3. Underhåll och inspektera din produkt regelbundet. Kontrollera rörliga delar för feljustering eller fastkörning, att delar har gått sönder och ar problem som kan uppstå.

påverka produktens funktion. Om produkten är skadad, låt den reparer före användning. Många olyckor orsakas av dåligt underhållna produkte

1. Felaktigt underhåll leder till fel/haveri på produkten.

2. Kontrollera produkten före varje användning, efter att den har tappa eller utsatts för andra stötar för att identifiera allvarliga defekter. Kontr om det finns lösa fästelement, bränsleläckor och skadade delar, såsom sprickor i skärtillbehöret.

3. Ändra aldrig det förinställda varvtalet eller motor- och produktinställningarna. Information om underhåll och reparation finns i denna bruksanvisning.

4. Förvara produkten där bränsleångan inte när öppen låga eller gnist Låt alltid produkten svalna innan förvaring.

5. Förvara produkten utom räckhåll för barn när den inte används.

6. Använd endast tillverkarens rekommenderade reservdelar och tillbehö

7. Säkra produkten under transport för att förhindra bränsleförlust, ska och personskador.

8. Rengör och underhåll produkten enligt beskrivningen i dessa instruktioner före förvaring. Använd alltid skydd på skärtillbehören vid förvaring.

9. Se till att förbränningsmotorns luftintag är fritt. Håll luftintaget fritt damm, smutspartiklar, gaser och ångor.

10. Se till att luftcirkulationen är tillräcklig och god. Produkten måste lättåtkomlig från alla sidor.

11. Sätt fast transportskyddet för metallskärtillbehöret under transport of förvaring.

Ytterligare säkerhetsvarningar för bensindrivna motorsågar

1. Avbryt ditt arbete när du känner dig trött. Ta regelbundna pauser återhämta dig. En stunds ouppmärksamhet när du använder produkten kan orsaka allvarliga personskador.
2. Håll alla kroppsdelar borta från sågkedjan. Ta inte bort avverkat m och håll inte i material som ska sågas när sågkedjan rör sig. Se till produkten är avstängd. vid borttagning av material som fastnat. Ett ögonblick av ouppmärksamhet när du använder produkten kan leda till allvarliga personskador.
3. Håll produkten endast i de isolerade grepytorna, eftersom sågkedja kan komma i kontakt med dolda ledningar. Sågkedjor som kommer i kontakt med en spänningsförande ledning kan göra produktens exponerade metalldelar spänningsförande och ge operatören en elektrisk stöt.
4. Håll alla kroppsdelar borta från sågkedjan när produkten är i drift. du startar produkten, se till att sågkedjan inte vidrör någonting. Ett ögonblick av ouppmärksamhet när du använder produkterna kan orsaka att dina kläder eller din kropp trasslar in sig i sågen. kedja.
5. Håll alltid produkten med båda händerna i handtagen. Att hålla produkten med endast en hand eller i delar som inte är avsedda för ökar

risk för personskada och bör aldrig göras.

1. Använd skyddsglasögon och hörselskydd. Ytterligare skyddsutrustning för huvud, händer, ben och fötter rekommenderas. Lämpliga skyddskläd minskar personskador från flygande skräp eller oavsiktlig kontakt med sågkedjan.

2. Använd inte produkten i ett träd. Användning av produkten i ett träleda till personskador.

3. Se alltid till att ha ordentligt fotfäste och använd endast produkten står på en fast, säker och jämn yta. Hala eller instabila ytor som ste

orsaka förlust av balans eller kontroll över produkten.

1. Var uppmärksam på återfjädring när du sågar en gren som är spå När spänningen i träfibrerna släpps kan den fjäderbelastade grenen trä operatören och/eller kasta produkten ur kontroll.

2. Var extremt försiktig när du sågar buskar och plantor. Det tunna materialet kan fastna i sågkedjan och piskas mot dig eller dra dig ur balans.

3. Bär produkten i handtagen/stängerna med produkten avstängd och borta från din kropp. Sätt alltid på svärdsskyddet när du transporterar förvarar produkten. Korrekt hantering av produkten minskar risken för oavsiktlig kontakt med den rörliga sågkedjan.

4. Följ instruktionerna för smörjning, kedjespänning och byte av tillber Felaktigt spänd eller smord kedja kan antingen gå av eller öka risken kast.

5. Håll handtagen torra, rena och fria från olja och fett. Feta, oljiga handtag är hala och kan orsaka förlust av kontroll.

6. Såga endast trä. Använd inte produkten för annat ändamål än de är avsett för den. Till exempel: använd inte produkten för att såga pl murverk eller byggmaterial som inte är av trä. Användning av produktet andra ändamål än det avsedda kan leda till en farlig situation.

7. Var uppmärksam på nationella och lokala föreskrifter. Nationella och lokala föreskrifter kan begränsa användningen av denna produkt.

8. Använd endast ersättningssvärd och sågkedjor som specificerats av tillverkaren eller motsvarande ersättningar. Använd icke-godkända skärtillbehör kan orsaka personskador och skador på egendom.

9. Innan du använder produkten och efter att den har blivit utsatt föller fall, kontrollera om den har tecken på slitage eller skador och den vid behov.

10. Ta aldrig bort eller modifiera något skydd eller någon säkerhetskomponent. Se till att skydd och andra säkerhetskomponenter som krävs för maskinens drift är

på plats, i gott skick och korrekt underhållen för att undvika skador.

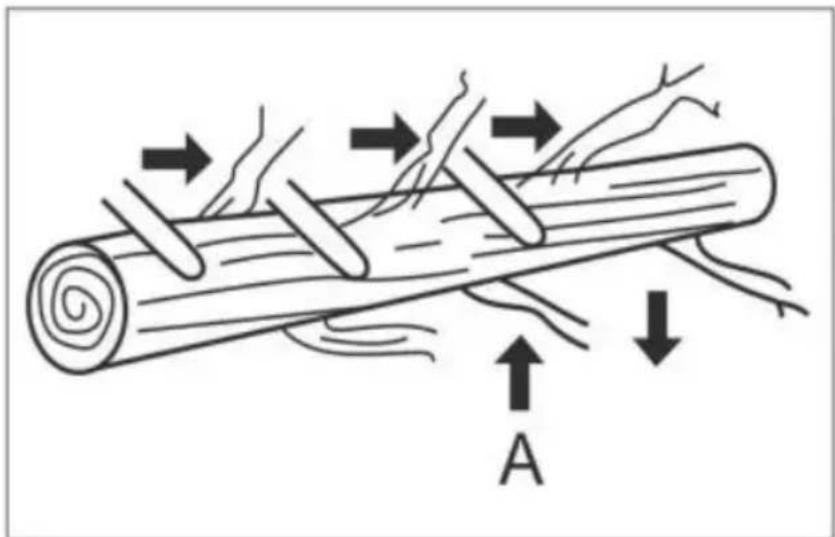

1. Ta bort grenar i sektioner.

2. Var uppmärksam på farliga arbetsställningar samt risken att träffas

fallande grenar eller grenar som studsar tillbaka efter att ha träffat ma

1. Var försiktig med luftledningar. Använd inte produkten på en plats någon del kommer inom 10 m från luftledningar.
2. Skär aldrig i områden där skärtillbehöret är utom synhåll.

Bränslehantering

1. Stäng alltid av produkten, koppla ur tändstiftskontakten och låt produkten svalna innan du tankar den. Bränsle och bränsleångor är mycket brandfarliga. Var försiktig vid hantering av bränsle. Rök aldrig du tankar produkten. Tanka inte produkten om det finns öppen eld i närheten!
2. Använd alltid lämpliga hjälpmedel som trattar och påfyllningshalsar. inte bränsle på produkten eller dess avgassystem. Det finns risk för antändning. Avlägsna spillt bränsle försiktigt från alla delar av produkte Eventuella rester måste ha förångats helt innan produkten tas i bruk!
3. Tanka aldrig inomhus.
4. Använd aldrig produkten i miljöer där det finns explosionsrisk. Avga och bränsleångor är giftiga. Bränsleångor kan antändas.
5. Andas aldrig in några bränsleångor när du tankar produkten. Fyll a tanken i slutna utrymmen, såsom källare eller skjul.

Det finns risk för förgiftning och explosion!

1. Undvik hudkontakt med bensin.
2. Ät eller drick inte medan du tankar produkten. Om du har svalt b eller olja, eller om bensin eller olja har kommit in i ögonen, kontakta omedelbart läkare.
3. Stäng tanklocket omedelbart efter att du fyllt tanken. Se till att det ordentligt stängt.

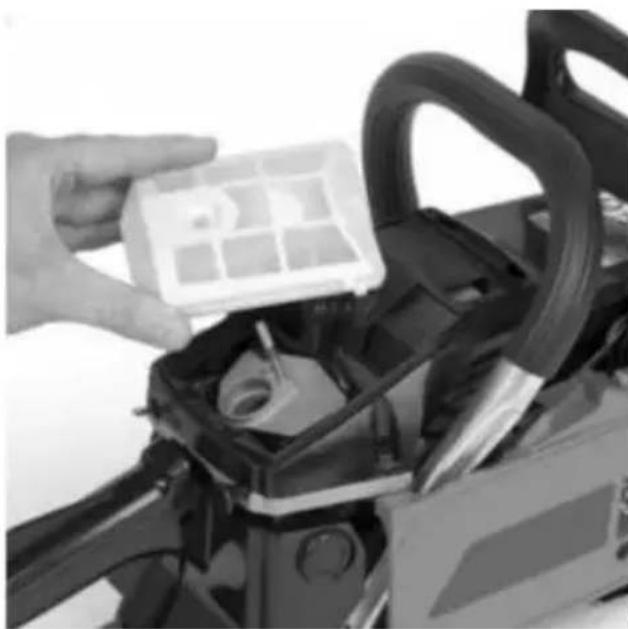

4. Använd aldrig produkten utan luftfilter.
5. Bränsleångtryck kan byggas upp inuti bränsletanken beroende på vilket bränsle som används, väderförhållandena och tankens ventilationssystem. För att minska

För att minska risken för brännskador och andra personskador, ta bor

tanklocket försiktigt så att eventuellt tryckuppbyggnad långsamt kan släppas ut.

1. Var medveten om brandrisker, explosionsrisker och inandningsrisker.
2. Rök inte medan du använder produkten, hanterar bränsle eller är närheten av bränsle.
3. Se till att tändkabeln är ordentligt åtdragen. En lös kabel kan ors elektriska ljusbågar som kan antända brännbara ångor och orsaka brai eller explosion.
4. Kontrollera regelbundet om det finns läckor från tanklocket och bränsleledningarna.
5. Var försiktig vid hantering av bränsle. För att undvika oavsiktliga bränder, flytta produkten minst 3 meter från tankningspunkten innan du startar motor.
6. Dra åt tanklocket ordentligt efter att du har fyllt på bränsletanken.
7. Använd inte produkten om den läcker bränsle. Ta inte bort bränsletanklocket medan motorn är igång.
8. Använd endast en godkänd behållare.
9. Förvara inte bränsledunkar och fyll inte på bränsletanken på platsedet finns en panna, spis, vedeld, elektriska gnistor, svetsgnistor eller avärme- eller eldkällor som kan antända bränslet.
10. Om något bränslespill uppstår under tankning, använd en torr tras att torka upp spill och låt återstående bränsle avdunsta innan du star motorn igen.
11. Om du har spillt bränsle på dig själv eller på dina kläder, byt k tvätta alla kroppsdelar som har kommit i kontakt med bränslet innan att slå på motorn igen.
12. Om bränsle antänds, släck elden med en pulversläckare.
13. Om bränsletanken töms bör detta göras utomhus.

Vibrations- och bullerreducering

För att minska ljud- och vibrationsemissioner, begränsa driftstiden, anvä vibrationssvaga och bullriga driftlägen samt bär personlig skyddsutrustning.

Tänk på följande punkter för att minimera riskerna för vibrationer och buller:

1. Använd endast produkten enligt dess design och dessa instruktioner

2. Se till att produkten är i gott skick och väl underhållen.

3. Använd rätt tillbehör till produkten och se till att de är i gott skic

4. Håll ett fast grepp om handtagen/greppytan.

5. Underhåll denna produkt enligt dessa instruktioner och håll den välsmord (där så är lämpligt).

6. Planera ditt arbetsschema för att sprida ut användningen av verktyg med höga vibrationer över en längre tidsperiod.

7. Långvarig användning av produkten utsätter användaren för vibration som kan orsaka en rad tillständ som gemensamt kallas hand-armvibrationssyndrom (HAVS), t.ex. vita fingrar; samt specifika sjukdomar som karpaltunnelsyndrom.

- För att minska denna risk när du använder produkten, använd alltid skyddshandskar och håll händerna varma.

- Symtomen på HAVS inkluderar en kombination av följande: Stickning och domningar i fingrarna; Oförmåga att känna saker ordentligt; Förlusstyrka i händerna; Fingrarna blir vita (bleka) och röda och smärtsamm återhämtning (särskilt i kyla och vätt, och förmodligen bara i fingertopp till en början). Sök omedelbart läkarvård om sådana symtom uppstår.

Det europeiska direktivet om fysikaliska agenser (vibrationer) har införts att bidra till att minska skador orsakade av hand-armvibrationssyndrom hos användare av produkter med vibrationsemission. Direktivet kräver a tillverkare och leverantörer tillhandahåller vägledande

vibrationstestresultat så att användare kan fatta välgrundade beslut om länge en produkt kan användas säkert dagligen.

grund och val av verktyg.

Nödsituation

Bekanta dig med användningen av denna produkt med hjälp av denna bruksanvisning. Memorera säkerhetsanvisningarna och följ dem till punkt

och pricka. Detta

kommer att bidra till att förebygga risker och faror.

1. Var alltid uppmärksam när du använder den här produkten, så att kan identifiera och hantera risker tidigt. Snabbt ingripande kan förhindra allvarliga skador och skador på egendom.
2. Stanna motorn och koppla ur tändstiftskontakten om det uppstår fel en kvalificerad fackman kontrollera produkten och reparera den vid bel innan du använder den igen.
3. Vid brand, stäng av motorn och koppla ur tändstiftskontakten. Vidta omedelbart brandsläckningsåtgärder om produktströmbrytaren inte längre är åtkomlig.

WARNING!

Använd aldrig vatten för att släcka en produkt som b

Brinnande bränsle måste släckas med speciella släckmedel! Vi rekommenderar att du har en lämplig brandsläckare nära till h ditt arbetsområde!

Kvarvarande risker

Även om du använder den här produkten i enlighet med alla säkerhe kvarstår potentiella risker för personskador och skador. Följande faror I uppstå i samband med produktens struktur och design:

1. Hälsoskador till följd av vibrationsemission om produkten används un längre perioder eller inte hanteras och underhålls på rätt sätt.
2. Skador och skador på egendom på grund av trasiga skärtillbehör e plötslig stöt från dolda föremål under användning.
3. Risk för personskador och egendomsskador orsakade av flygande o utslungade föremål.
4. Brännskador vid beröring av heta ytor.

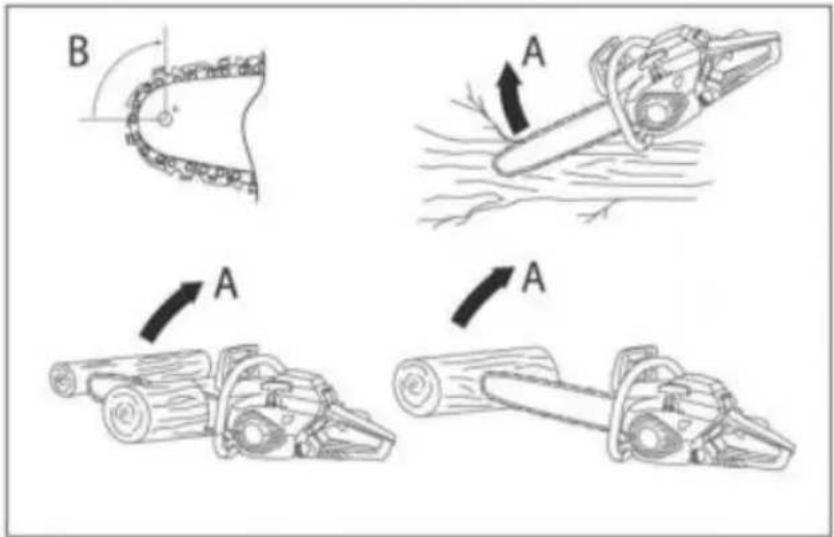

5. Kast.

Symboler

På produkten, på typskylten och i dessa instruktioner hittar du bland följande symboler och förkortningar. Bekanta dig med dig själv med dör att minska risker som personskador och skador på egendom.

	Läs noggrant igenom dessa bruksanvisningar inn du använder verktyget för första gången och sp dem för framtida bruk.
	Varning!Läs bruksanvisningen före användning!
	WARNING!Särskilda säkerhetsåtgärder krävs när arbetar me apparaten.Läs och följ alla varningar.
	Använd hörselkåpor.
	Använd skyddsglasögon.
	Använd skyddshandskar.
	Starta motorn. Om du drar ut choke-vredet (läng bak till höger på det bakre handtaget) till pilens kan du ställa in startläget enligt följande:• Första stegets läge – startläge när motorn är• Andra stegets läge – startläge när motorn är Position: Övre högra sidan av luftrenarlocket
	Bränsletank; blandningsförhållande: 40 delar bens till 1 del olja
	Bensin: ROZ 95/ROZ 98
	2-takts motorolja: ISO-L-EGD/JASO FD
	Öppen låga och rökning i närheten av apparater strängt förbjudna!
	Garanterad ljudeffektnivå för apparaten
	Föremål som kastas ut av produkten kan träffa användaren eller andra åskådare.Se alltid till att andra personer och husdjur hålpå säkert avständ från produkten när den är i Generellt sett får barn inte komma i närheten a området där produkten befinner sig.
	Varning! Giftiga CO-ångor (kolmonoxidångor)!Använd inte apparaten i slutna utrymmen!
	WARNING!Hår kan sugas in i apparaten!
	Varning – bensin är mycket brandfarligt!Explosionsrisk! Spill inte bränsle!
	Stäng av apparaten och ta bort tändstiftskontakt innan något underhållsarbete utförs!
	Varning! Kvävningsrisk!
	Varning, heta delar. Håll ett säkert avstånd!
	Se upp för bortslungade delar!Håll andra borta! Håll ett säkert avstånd!
	Tanka inte på E10!
	Häll bensinblandningen här!

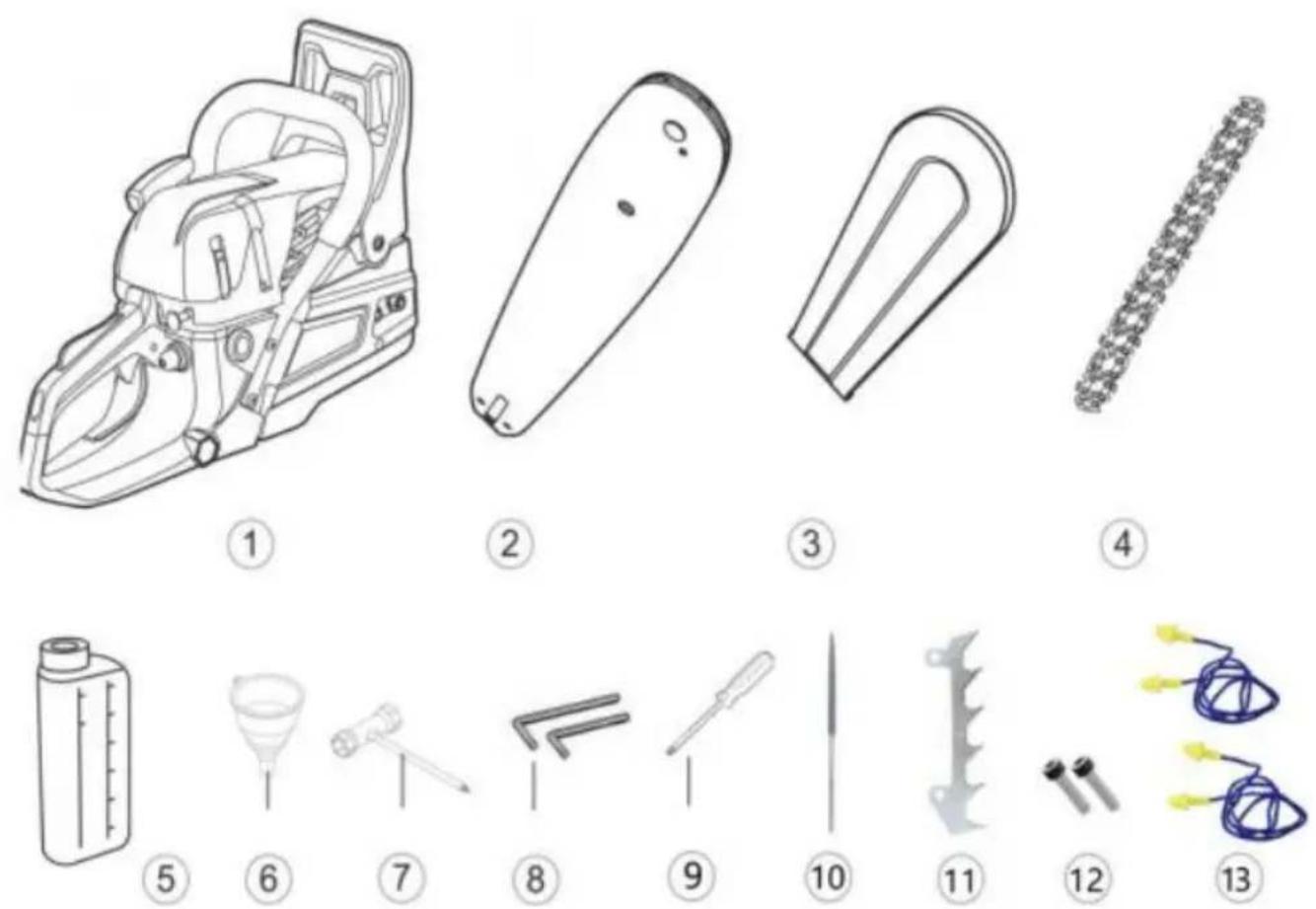

DELLISTA

1	Bensindriven motorsåg (såg och skydd från kedjebromsarna)	8	Sexkantsnyckel (4 mm/5 mm)
2	Svärd	9	Spårskruvmejsel
3	Svärdslida	10	Fil
4	Sågkedja	11	Sätt in tänderna
5	Behållare	12	Skruv (x2)
6	Multiverktyg	13	Öronproppar (x2)
7	Pluggnyckel

PÅ/STOPP-brytare. PÅ/STOPP-brytaren ska användas för att stoppa motorn.

En viss mängd buller från maskinen kan inte undvikas. Bullrigt arbete vägar ska vara licensierat och begränsas under vissa perioder. Håll viloperioder och de kan behöva begränsa arbetstiden till ett minimum. deras personliga skydd och skyddet av personer som arbetar i närhet ska lämpligt hörselskydd bäras.

WARNING: Denna maskin producerar ett elektromagnetiskt fält under dr Under vissa omständigheter kan detta fält störa aktiva eller passiva medicinska implantat. För att minska risken för allvarliga eller dödliga skador rekommenderar vi att personer med medicinska implantat rådfrå sin läkare och tillverkaren av medicinska implantat innan de använder denna maskin.

- Använd inte motorsågen med en hand. Allvarliga skador på operatör medhjälpare, åskådare eller någon kombination av dessa personer kan uppstå vid enhandsmanövrering.

En motorsåg är avsedd för tvåhandsbruk.

• Använd motorsågen endast utomhus i välventilerade utrymmen.
• Använd inte sågen från en stege eller i ett träd, såvida du inte är utbildad för det.
  Se till att kedjan inte kommer i kontakt med något föremål när du s motorn. Försök aldrig starta sågen när svärdet är i ett snitt.
• Tryck inte på sågen i slutet av sågningen. Tryck kan göra att du kontrollen när sågningen är klar.

• Stäng av motorn innan du ställer ner sågen.

• Använd inte en motorsåg som är skadad, felaktigt justerad eller inte och säkert monterad. Byt alltid ut svärd, kedja, handskydd eller kedjek omedelbart om den skadas, går sönder eller tas bort på annat sätt.

• Håll ljuddämparen borta från kroppen och svärdet och kedjan täckta en slida under transport.
• Säkra maskinen under transport.
• Undvik att vidröra roterande delar och använd skyddselement enligt avsikt.
• Se till att alla bultar och muttrar är åtdragna före varje start.
• Håll kablar borta från värme, olja, vassa kanter eller rörliga delar.
• Använd personlig skyddsutrustning (PPE), inklusive skyddsglasögon, hjälm, öronproppar, handskar, specialskor och åtsittande kläder.
• Använd alltid godkända hörselskydd.
• Kontrollera din hörsel regelbundet på grund av potentiella bullerskadc från motorsågen.
• Håll kroppsdelar borta från kedjan när motorn är igång.
• Håll ett minsta avständ på 10 meter mellan barn, åskådare, djur och arbetsområdet.
• Använd inte motorsågen om du är trött, sjuk, upprörd eller påverkade alkohol, droger eller mediciner.
• Var fysiskt och mentalt uppmärksam när du använder motorsågen.
• Rådfråga din läkare om du har några hälsoproblem som kan påverl förmåga att hantera en motorsåg på ett säkert sätt.

Hantera eller använd inte en motorsåg när du är trött, sjuk eller upp eller om du har tagit alkohol, droger eller mediciner. Du måste vara fysisk kondition och mentalt alert. Motorsågsarbete är ansträngande. Or du har något tillständ som kan förvärras av ansträngande arbete, rådf din läkare innan du använder en motorsåg.

Planera noggrant din sågningsoperation i förväg. Börja inte såga förrär har en fri arbetsyta, säkert fotfäste och, om du fäller träd, en planera reträttväg.

Håll alla kroppsdelar borta från sågkedjan när motorsågen är i drift. In du startar motorsågen, se till att sågkedjan inte vidrör någonting. Ett

ögonblick av ouppmärksamhet när du använder motorsågen kan orsaka att dina kläder eller din kropp trasslar in sig i sågkedjan.

Håll alltid motorsågen med höger hand på det bakre handtaget och v hand på det främre handtaget. Att hålla motorsågen med omvänd handställning ökar risken för personskador. och bör aldrig göras.

OBS: För motorsågar konstruerade med svärdet på vänster sida är hänvisningen till positionering "höger" och "vänster" reserverad.

Använd inte motorsågen med en hand! Allvarliga skador på operatören assistenter och andra kan uppstå vid användning med en hand.

Motorsågen är konstruerad för tvåhandsdrift. Börja arbetet först efter at arbetsområdet har rengjorts från onödiga föremål.

Innan du startar maskinen, se till att kedjan inte är i kontakt med nä Under transport av sågen måste motorn vara avstängd med svärdet o kedjan vända bakåt. Placera alltid skyddet på svärdet när du bär motorsågen.

WARNING: Koppla alltid bort tändkabeln och placera kabeln där den in kan komma i kontakt med tändstiftet för att förhindra oavsiktlig start v montering, transport, justering eller reparationer, förutom förgasaren. justeringar.

Denna motorsåg för skogsbruk är endast avsedd för träkapning. Efters en motorsåg är ett höghastighetsverktyg för träkapning måste särskilda säkerhetsåtgärder iakttas för att minska risken för olyckor. Ovarsam ell felaktig användning av detta verktyg kan orsaka allvarliga skador.

Hantera bränsle med försiktighet

- Rök inte när du hanterar bränsle eller använder sågen.

- Eliminera alla källor till gnistor eller lågor i de områden där bränsle blandas eller hålls.

Det ska inte vara rökning, öppet lågor eller arbete som kan orsaka g Låt motorn svalna innan du tankar.

- Blanda och häll bränsle utomhus på bar mark; förvara bränslet på torr och välventilerad plats; och använd en godkänd och märkt behåll

för alla bränsleändamål.

Torka upp allt bränslespill innan du startar sågen.

- Flytta dig minst 3 meter från tankningsplatsen innan motorn startas. - Stäng av motorn och låt sågen svalna i ett icke-brännbart utrymme, på torra löv, halm, papper etc. Ta långsamt bort tanklocket och tanka enheten.

- Butik enheten och bränslet i ett område där bränsleångor inte kan gnistor eller öppen låga från varmvattenberedare, elmotorer eller strömbrytare, ugnar etc.

Var särskilt försiktig när du beskär buskar och plantor, eftersom deras elastiska grenar kan falla in i en kedja, träffa dig eller orsaka obalan du sågar en gren som utsätts för yttre belastning, var försiktig med s efter att lasten har tagits bort. Kontrollera träet för främmande föremål spikar innan du sågar. Se till att ta bort dem innan du sågar. Anvär apparaten för det avsedda ändamålet. Sågen är endast avsedd för att såga trä. Använd inte sågen för andra ändamål som inte anges här. exempel sågning av plast, murverk etc. Rengör och torka av handtage före arbetet.

Såga inte ovanför axelhöjd, böj dig inte för mycket och rör inte mark sågkedjan. Vid sågning av brädor och stockar är det nödvändigt att använda ett pålitligt stativ (ramverk). Låt inte den andra personen håll stocken medan du sågar och håll aldrig i stocken med foten.

Arbeta inte i svagt ljus och i branta sluttningar.

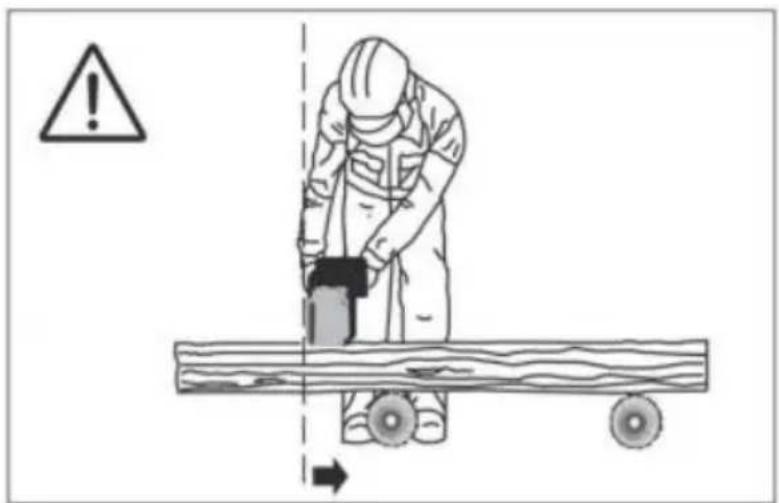

Sågen ska styras så att ingen kroppsdel befinner sig i sågplanet (bilo

Nationella bestämmelser kan begränsa användningen av produkten.

För att undvika bakslag

WARNING: Undvik kast som kan orsaka skador. Kast är den plötsliga rörelser bakåt, uppåt eller framåt av svärdet som uppstår när sågkedjan nära svärdets spets kommer i kontakt med något föremål, såsom en stock eller gren, eller träet sluter sig in och klämmer sågkedjan i snittet.

Att komma i kontakt med ett främmande föremål i träet kan också leda till a förlorar kontrollen över motorsågen.

1. Såga med svärdet i en plan vinkel.
2. Se till att kedjan är korrekt slipad.
3. Såga aldrig över axelhöjd.
4. Arbeta aldrig med svärdets spets.
5. Håll alltid produkten stadigt med båda händerna.
6. Använd alltid en kedja med lågt kastmotständ.
7. Använd metallgrepptänderna för hävstångseffekt.

8. Säkerställ korrekt kedjespänning.

9. Arbeta aldrig med en lös, mycket utsträckt eller kraftigt sliten kedja.

10. Såga endast med motorn på höga varvtal.

11. Låt inte svärdets spets komma i kontakt med en stock, gren eller något hinder som kan träffas medan du använder produkten.

12. Följ tillverkarens instruktioner för slipning och underhåll av sågkedjan.

13. Använd endast reservsvärd och sågkedjor som specificerats av tillverkaren eller motsvarande ersättningsdelar.

Använd aldrig motorsågen som hyvel.

Var försiktig! Det finns risk för studs vid arbete med motorsåg.

En rekyl orsakar förlust av kontrollen över motorsågen och kan orsaka allvarli eller till och med dödliga skador. Studsande motorsågar med rotation och studsande motorsågar på grund av fastklämning utgör den största faran vid a med motorsågar och är den främsta orsaken till de flesta olyckor.

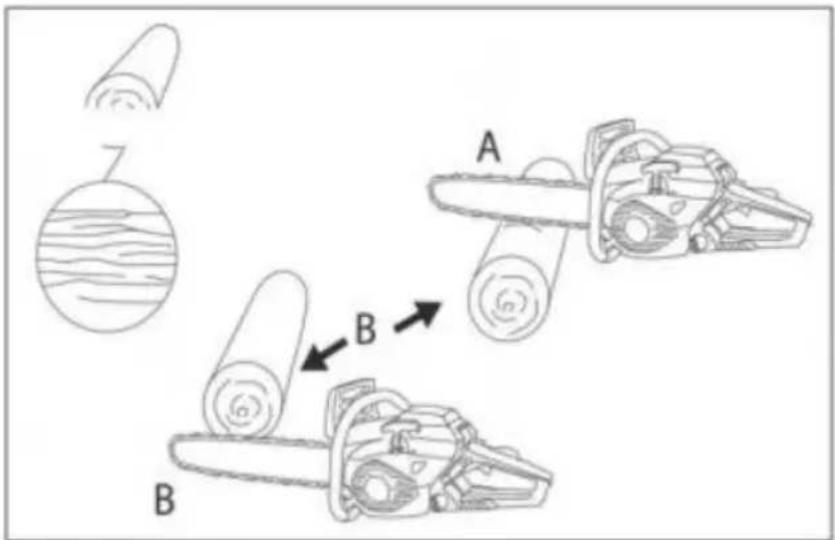

En studs uppstår när sågbladets fram- eller ovansida (särskilt den övre fjärder vidrör trädet eller andra hårda föremål, och även när snittet i trädet sluter sig kilar fast kedjan. Frontal kontakt med sågbladets övre del kan orsaka en blixtsnabb reaktion, där verktyget studsar upp och tillbaka till operatören. Om kedjan fastnar längst ner på svärdet trycker den ut motorsågen ur operatören. kedjan fastnar längst upp på svärdet trycker den tillbaka till operatören. Vilker helst av dessa effekter leder till förlust av kontrollen över sågen och allvarliga skador (Fig. 2).

B A A A

(Bild 2)

Använd inte motorsågen med borttaget luftfilter eller luftfilterkåpa. Undvik de giftiga effekterna av giftiga gaser! Avgaser innehåller kolmonoxid (CO) och and

gaser som är farliga för hälsa och liv. Använd inte maskinen inomhus. Om under arbetet upplever förgiftningssymptom, behöver du andas in frisk luft och söka läkarhjälp. När du är klar, töm bränsleblandningen ur tanken.

WARNING!

Häll inte bränsleblandningen i avloppet eller på marken. Den mås hällas i speciella behållare för bränsle.

Det är nödvändigt att följa inte bara de allmänna säkerhetskraven som anges detta avsnitt, utan även de särskilda instruktionerna i andra avsnitt. Underlåten att följa säkerhetsinstruktionerna kan skapa en fara för miljön, skada verktyget även medföra farliga konsekvenser för människors hälsa och liv.

Underlåtenhet att följa säkerhetsanvisningarna upphäver garantin vid skador.

Kläder och personlig skyddsutrustning (PPE)

1. Fäst långt hår så att det är ovanför axelhöjd.

2. Bär inte löst sittande kläder eller smycken eftersom de kan dras in i mot fastna i kedjan eller snåren.

3. Använd följande skyddskläder och personlig skyddsutrustning (PPE) när du använder produkten:

4. hjälm med visir och nackskydd;

5. hörselskydd;
6. dammmask;
7. handskar med godkänt sågskydd;
8. skyddsleggings med godkänt sågskydd;
9. halkfria stövlar med stålhätta och godkänt sågskydd.

FÖRSIKTIGHETSÅTGÄRDER

För att undvika personskador, följ reglerna:

• Vissa delar av enheten blir mycket varma under drift. Rör inte INNAN de svalnat helt.
• Placera inte brandfarliga föremål på eller nära enheten.
• Transportera, reparera eller serva inte denna produkt med bränsleblandning i tanken.
• Använd inte din motorsåg om den är skadad på något sätt.
• Använd inte maskinen i potentiellt explosiva atmosfärer eller i närheten av å

låga.

• Använd inte din motorsåg i en miljö som inte uppfyller kraven i denna ma
• Låt ingen använda verktyget utan ordentlig instruktion.
• Använd inte maskinen utan de skyddsanordningar som anges i konstruktione Använd nödvändig personlig skyddsutrustning när du använder enheten.

- Lämna inte maskinen igång utan uppsikt.

- Använd inte maskinen nära andra människor eller djur.

- Vid nödåtgårdsplaner och procedurer, samt onormala och varningssituationer, stäng av maskinen omedelbart och kontakta en serviceverkstad.

STRUKTUR

1	Svärd	2	Kedja
3	Kedjespännarens skruv	4	Kedjebroms
5	Främre handtag	6	Starthandtag
7	Luftfilterkåpa	8	Slå på/av
9	Oljetanklock	10	Startkåpa
11	Bränsletanklock	12	Bakre handtag
13	Gasspärr	14	Svärdskyddsmutter
15	Motorströmbrytare	16	Luftklaffspak

TEKNISKA EGENSKAPER

Modell/Artikel	4000	5200	5800	6200
Maximal effekt (kW)	1.3	1.8	2.0	2,7
Motorns slagvolym ( cm^3 )	39,59	5 1,5	54,53	61,49
Tankvolym för automatisk kedjesmörjning (ml)	210	260	260	260
Bränsletankens volym (ml)	310	550	550	550
Stånglängd (cm)	14 tum/ 3,5 cm	45 cm	50 cm	50 cm
Kedjestigning (tum)	3/8	0,325
Motortyp	2-takts, luftkyld
Typ av bränsle	bensinblandning (vanlig bensin)och olja för 2-taktare, luftkyld

Förberedelser inför drift

Uppackning:

Vid köptillfället skickas din motorsåg till dig i en kartong med speciella skyddsdetaljer inuti för att skydda den under transporten.

För att ta ut verktyget ur kartongen, ta bort packtejpen, öppna kartongen och försiktigt ut tillbehören.

WARNING!

Kontrollera alltid produktens kompletta och tekniska skick efter uppackning och transport.

Spara förpackningsmaterialet ifall du behöver transportera enheten.

Monteringskrav

Innan du startar din motorsåg för första gången måste du montera svärdet og kedjan, justera kedjan, fylla bränsletanken med bränsle och tillsätta olja för att smörja kedjan.

Varning! STARTA inte motorsågen förrän den är helt redo för användning. Läs denna manual noggrant innan du använder maskinen. Var särskilt uppmärksam på säkerhetsåtgärderna. Denna manual är en referens- och instruktionsmanual och ger allmän information om montering, användning och underhåll av motorsågen.

Montering av drivsvärd och sågkedja.

WARNING!

Använd alltid skyddshandskar när du arbetar med kedjan.

1. Se till att enheten är avstängd. Placera sågen på en plan yta.

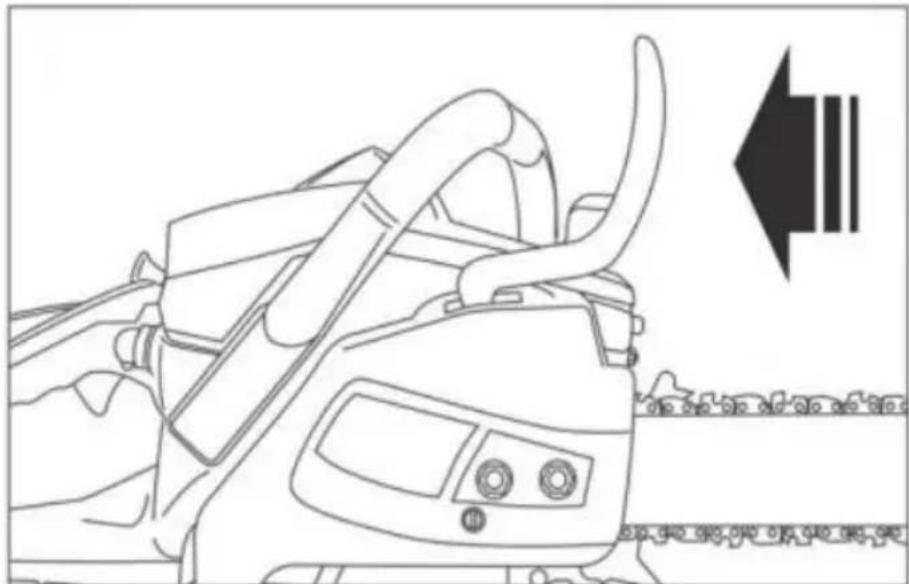

2. Flytta kedjebromsens skydd till driftsläge genom att dra spaken mot dig. att kedjan roterar runt svärdet (bild 4).
3. Skruva loss de två muttrarna (A) som håller fast svärdet och kedjeskyddet bort skyddshöljet tillsammans med kedjebromsens skydd (B) (bild 5).

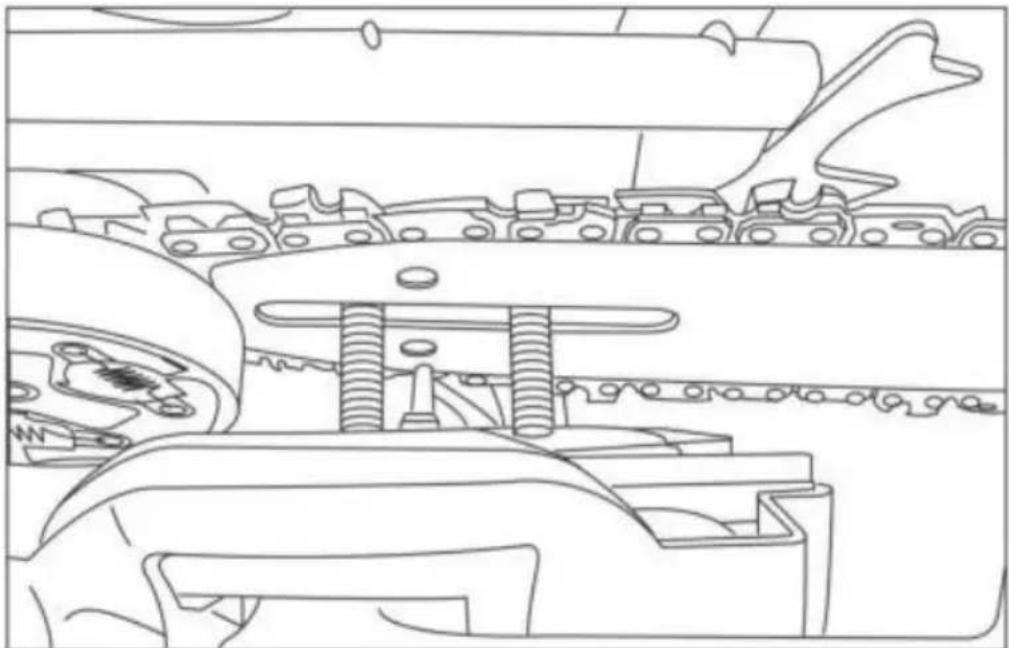

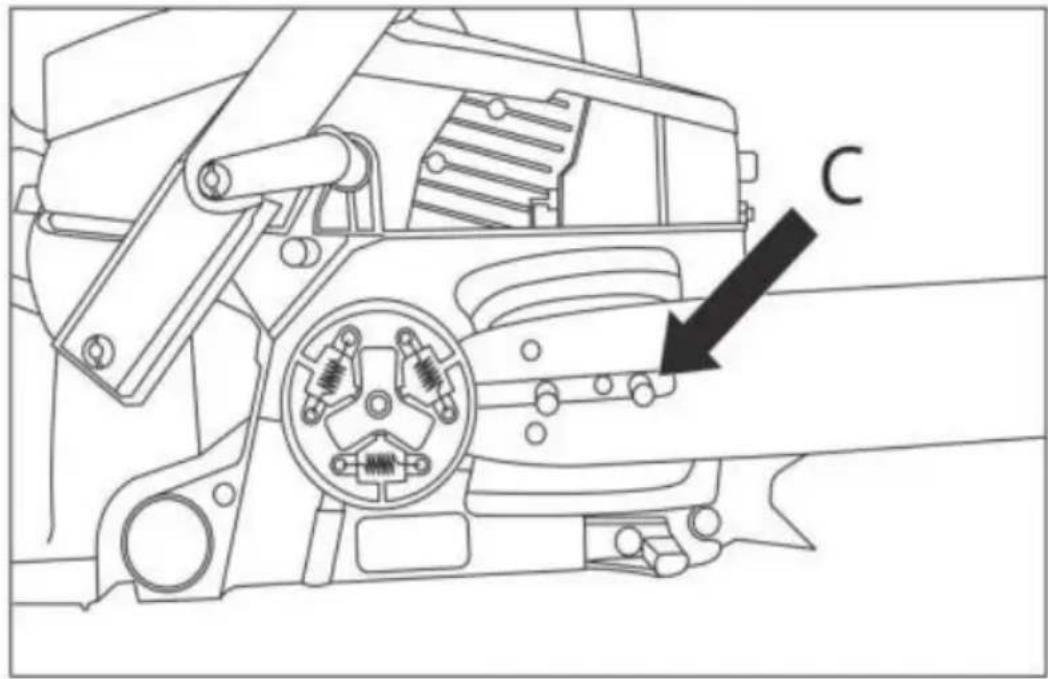

1. Montera svärdet så att svärdets spår är i linje med båda bultarna (C) (bi 5. Sprid kedjan i en cirkel med skäreggarna (D) i linje med markeringarna p motorsågsskyddet och svärdet (bild 7).

C

(bild 6).

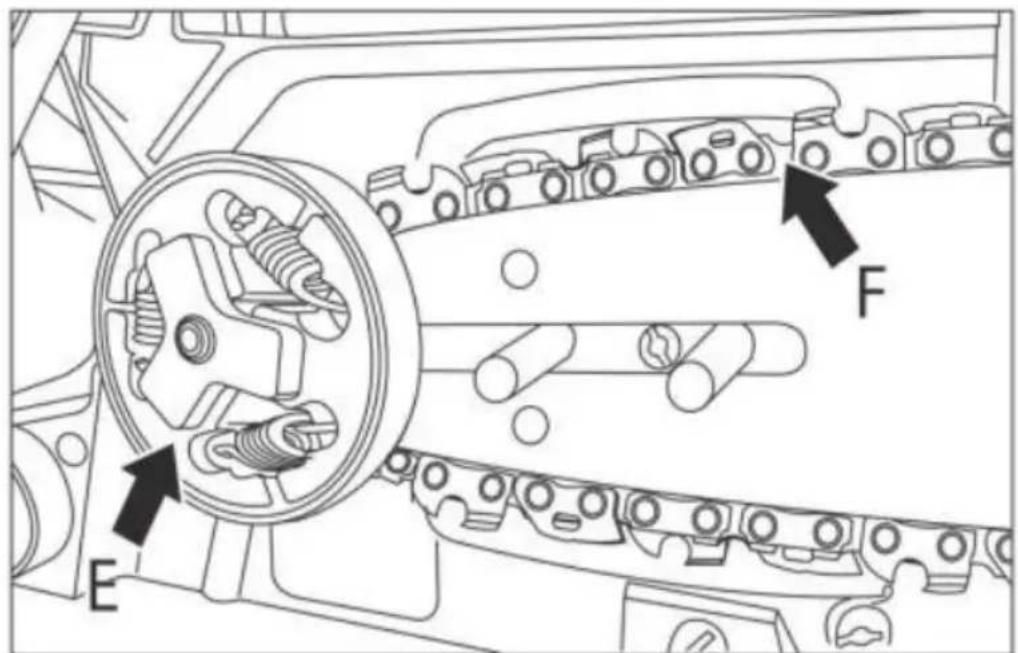

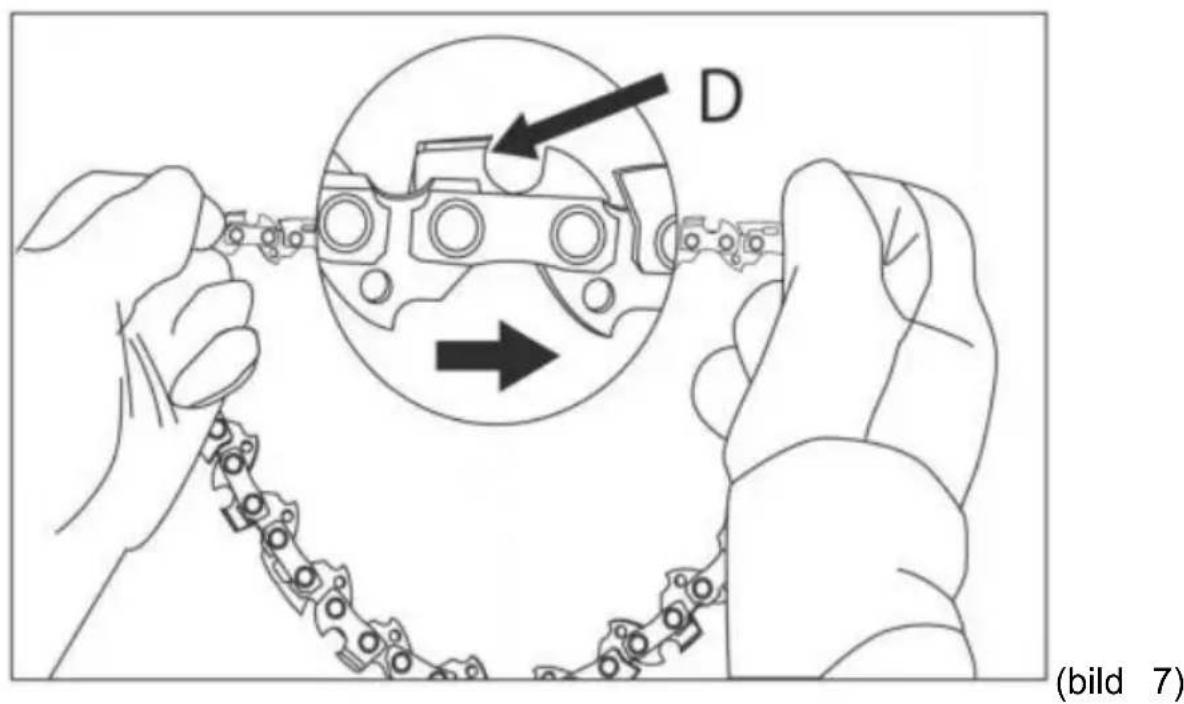

1. Dra kedjan bakom drivkedjans hjul (E). Kontrollera att kedjelänkarna är ordentligt placerade mellan kedjehjulets tänder.
2. Sätt in länkarna i stångspåret (F) på periferin (bild 8).

1. Rotera kedjan för att säkerställa att kedjans tänder griper in i kedjehjulets
2. Sätt tillbaka kedjeskyddet och kedjebromsskyddet så att bultarna passar i avsedda hålen och kedjespännstiftet passar i det nedre hålet i svärdet (bild 9

1. Montera båda muttrarna, dra åt dem för hand och följ sedan instruktioner att justera kedjespänningen. När kedjan har uppnått rätt spänning, dra åt muttrarna helt.

Använd alltid skyddshandskar när du arbetar med kedjan.

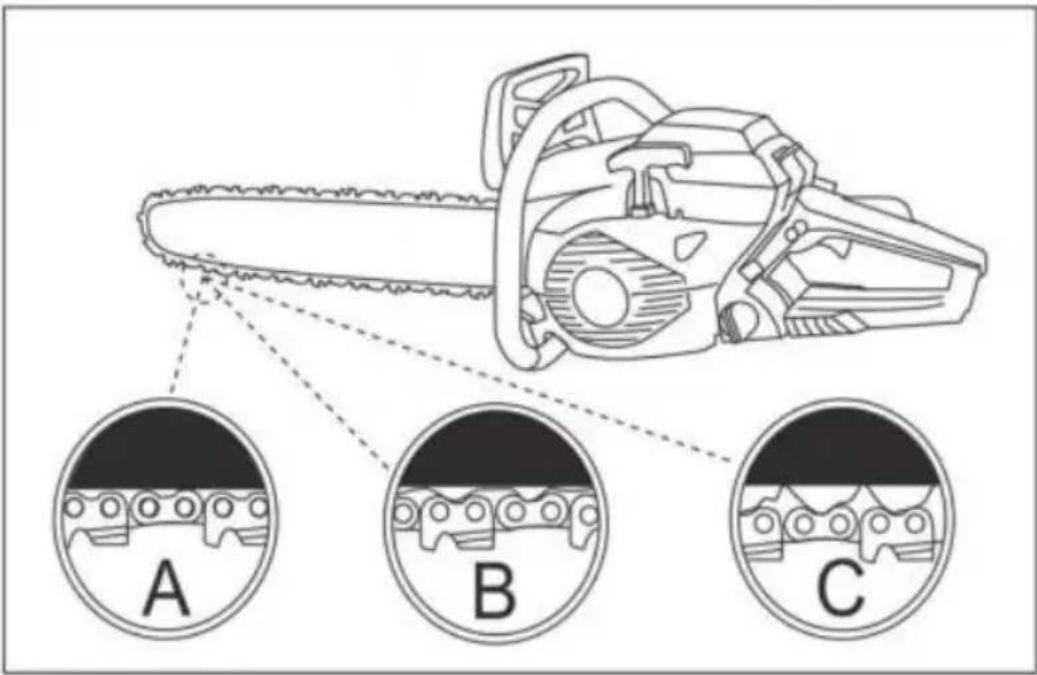

Korrekt kedjespänning är oerhört viktigt och bör kontrolleras både före start og regelbundet under drift. Att ta sig tid att justera kedjan kommer att förbättra prestanda och förlänga din sågs livslängd.

WARNING!

En ny kedja kommer att hänga snabbt och behöva spännas efter

sågningar.

Detta är vanligt med nya kedjor och spännintervallet ökar med tij

Kugghjulet, däcket, kedjan och vevaxeln slits mycket snabbare om kedjan är förlös eller för spänd. Se figur 10, som visar rätt spänning för en kall kedja (A) varm kedja (B) och en kedja vars spänning behöver justeras (C).

A B C

(bild 10)

Justeringsprocedur för kedjespänning

1. Lossa däckmuttrarna (skyddskåpa med bromsskydd) och vrid justerskruven (medurs för att spänna kedjan. Vrid justerskruven (D) moturs för att minska kedjespänningen. Se till att kedjan är hela vägen runt svärdet (bild 11).

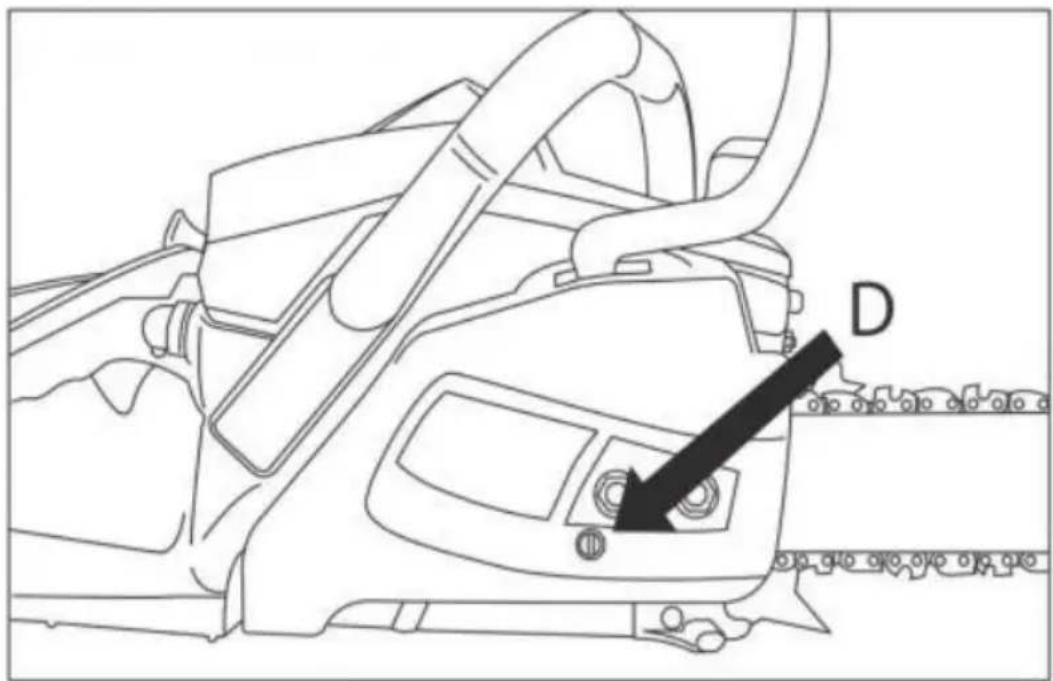

2. Efter att ha justerat kedjan, dra åt muttrarna som håller fast svärdet (skyddskåpan tillsammans med bromsskyddet) ordentligt. Kedjan anses vara korrekt spänd om du kan föra den över svärdet för hand med liten ansträng. Kedjan ska passa bra på undersidan av sågbladet och dras för hand bort frå bladet med cirka 2-4 mm.

D

(bild 11).

OBS: Om kedjan har svårt att röra sig på svärdet eller stannar, är den för åtdragen. Lossa på spänningen.

Kontroll av kedjebromsen

Din motorsåg har en kedjebroms som minskar risken för skador om sågen sl Säkerhetsanordningen utlöses när tryck appliceras på bromsskyddet. När operatörens hand träffar skyddet stannar kedjan tvärt.

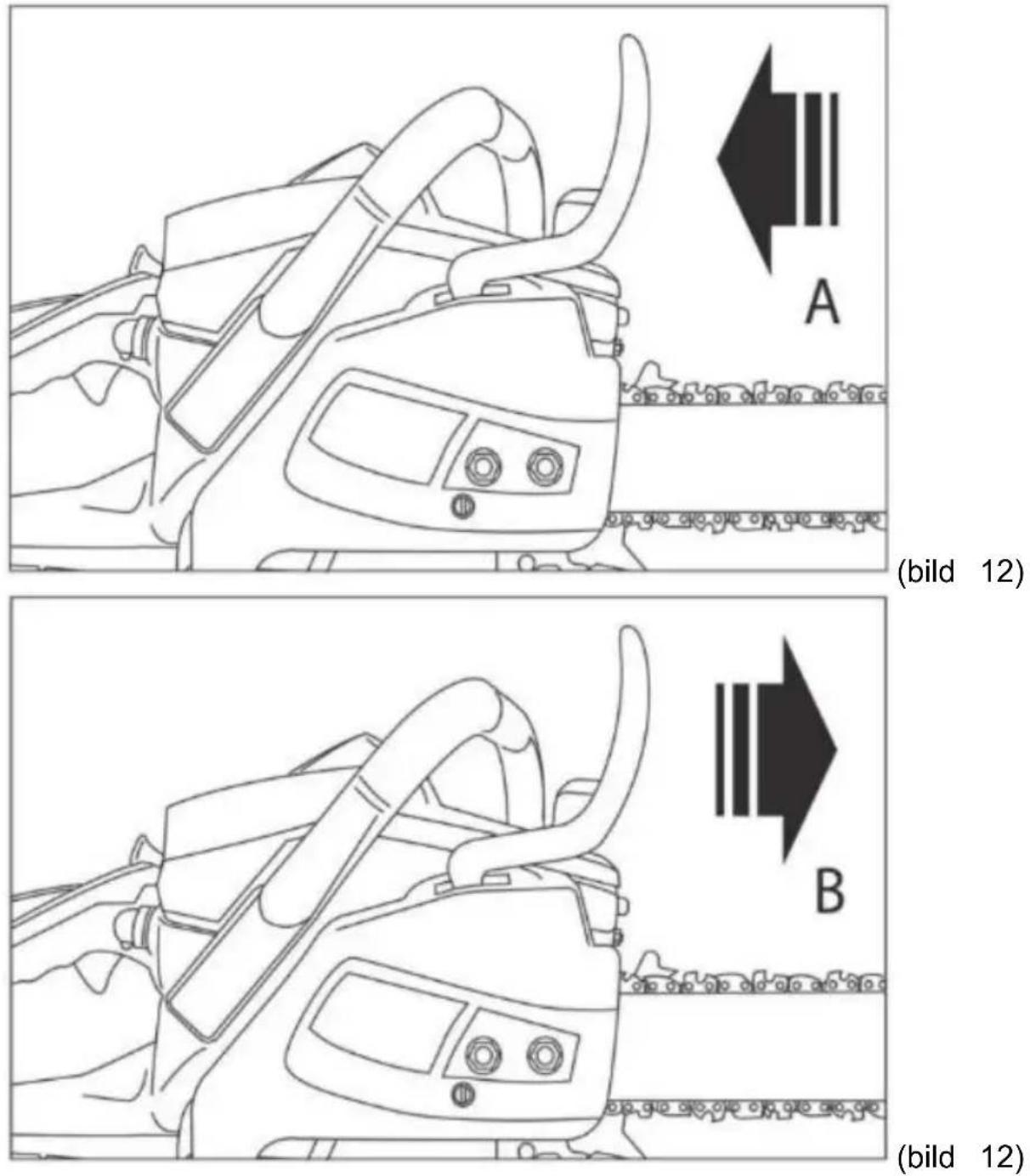

Kedjebromsen har två lägen:

1. Bromsen är avstängd (kedjan kan röra sig) när bromsskyddet dras bakåt (bild 12).

2. 1. Bromsen är påslagen (kedjan kan inte röra sig) med bromsskyddet pekande framåt (B). I detta fall ska kedjan inte röra sig på svärdet (bild 12)

För att kontrollera kedjebromsen:

1. Placera sågen på en plan yta och stäng av kedjebromsen. Kedjan ska int komma i kontakt med något.
2. Starta motorsågen genom att trycka på gasspärrknappen och gasreglaget.
3. Tryck på kedjebromsbrytaren. Kedjan ska stanna snabbt. Släpp gasreglaget.

WARNING!

Bromsskyddet måste vara i gott skick och måste göra en

ett tydligt klickljud när den förflyttas från ett läge till ett annat.

inte enheten om bromsskyddet inte kan flyttas till ett av lägena eller d

inte stannar när bromsen aktiveras. Ta enheten till en serviceverkstad f reparation.

Byte av motorsågsolja

WARNING!

skador.

Använd aldrig spillolja! Spillolja är skadlig för miljön och kan orsa

Sågkedjeolja bör användas för att smörja sågkedjan och svärdet. Använd olja innehåller tillsatser för att minska friktion och slitage och för att förhindra hartsavlagringar på svärdet och kedjan.

WARNING!

Innan du fyller oljetanken, se till att motorsågen är avstängd.

För att fylla oljetanken:

1. Se till att rengöra ytan runt oljetanklocket för att förhindra att smuts träng
2. Skruva av oljetankens lock och häll i motorsågsolja (tankkapacitet 260 ml)
3. Skruva tillbaka oljetankens lock.

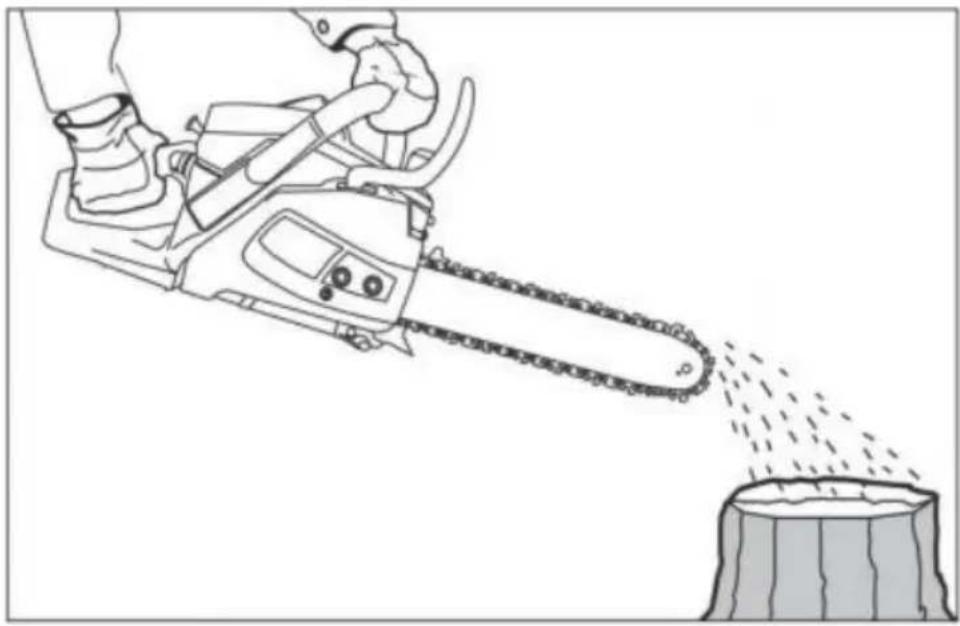

4. Innan du börjar, kontrollera oljetillförseln: slå på motorsågen och håll den lämpligt underlag. Om den är tillräckligt smord kommer ett tunt spår av droppolja att bildas (bild 13).

Kontrollera alltid oljenivån. Använd inte motorsågen om det inte fi

tillräckligt med olja för att smörja kedjan.

Korrekt smörjning är avgörande för att minska friktionen mellan kedja och svä Att använda en motorsåg med otillräcklig smörjning minskar prestanda och livslängd och orsakar snabbt slitage på kedja och svärd på grund av överhet Denna motorsåg är utrustad med ett automatiskt smörjsystem som ger den nödvändiga mängden smörjning till svärdet och kedjan. Allt eftersom motorvarvtalet ökar ökar även oljetillförseln till svärdet.

Motorsågsbränsleblandning

För bästa resultat, använd bensin av standardkvalitet AI-92 utan tillsatser bland med specialolja för 2-taktsmotorer i det proportionella förhållandet som anges | oljeförpackningen. Det rekommenderade blandningsförhållandet är 1:40, såvida det inte avviker från oljetillverkarens rekommendation. Blanda bränsle och 2-taktsolja i en speciell behållare tills en homogen blandning erhålls.

WARNING!

Fyll inte motorsågen med ren bensin. Detta kommer att orsaka n och ogiltigförklara tillverkarens garanti på produkten.

Det rekommenderas inte att använda en bränsleblandning som har lagrats i n än 30 dagar.

DRIFTSPROCEDUR

Innan arbetet påbörjas, kontrollera arbetsområdet och ta bort främmande förem som kan orsaka skador eller skada utrustningen.

Använd endast verktyget under dagtid eller i goda ljusförhållanden.

Var försiktig och använd sunt förnuft hela tiden när du använder sågen. Om onormal situation uppstår, stäng omedelbart av motorsågen och kontakta en auktoriserad serviceverkstad.

Starta motorn

1. Gör en bra pelare och lägg motorsågen på marken så att kedjan inte v någonting.

2. Håll i det främre handtaget med ena handen och lyft motorsågen till man Håll i det bakre handtaget genom att trampa på det.

3. Ställ tändningsnyckeln i läget "på".
4. Dra luftspjällets spak mot dig tills det läses, luftspjället stängs.
5. Dra långsamt i starchandtaget tills du känner motständ, dra sedan i vajeri en stadig och stadig rörelse till ett avständ av högst 50-60 cm. Upprepa proceduren flera gånger tills motorn startar.
6. Tryck på gasspärrknappen och gasspärrknappen, förgasarens luftspjäll öppnas automatiskt och spjällspaken återgår till sitt ursprungliga läge.

WARNING! Låt inte kabeln dras ut helt innan startspolen har star Detta kommer att orsaka att startmotorn går sönder och täcks in garantin.

Stäng av motorn

1. Släpp gasspärrnyckeln och gasspärrnyckeln för att låta motorn gå på tomgå
2. För att stoppa motorn, skjut strömbrytaren till "avstängt"-läge.

OBS: För att stoppa motorn i en nödsituation, aktivera kedjebromsen och stäl strömbrytaren i "avstängt"-läge.

Klippning

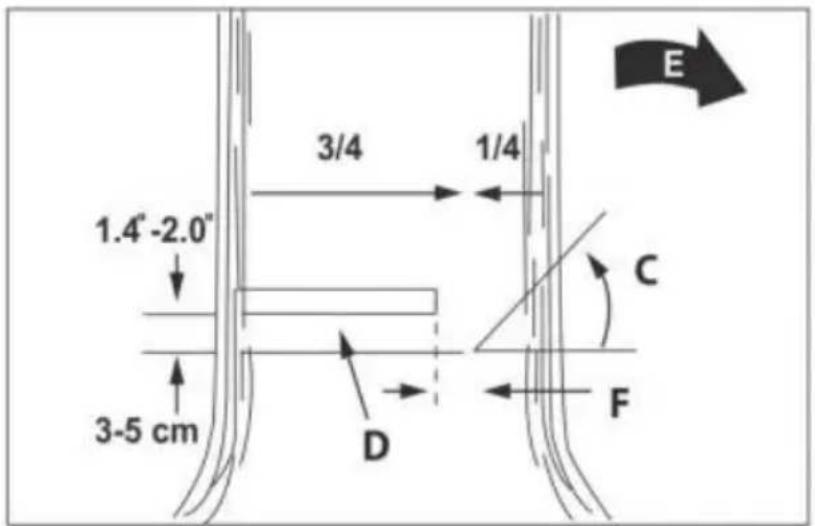

Små träd upp till 15 cm i diameter kapas vanligtvis med ett enda snitt. På träd måste ett försnitt göras. Skåran avgör i vilken riktning trädet kommer att

WARNING!

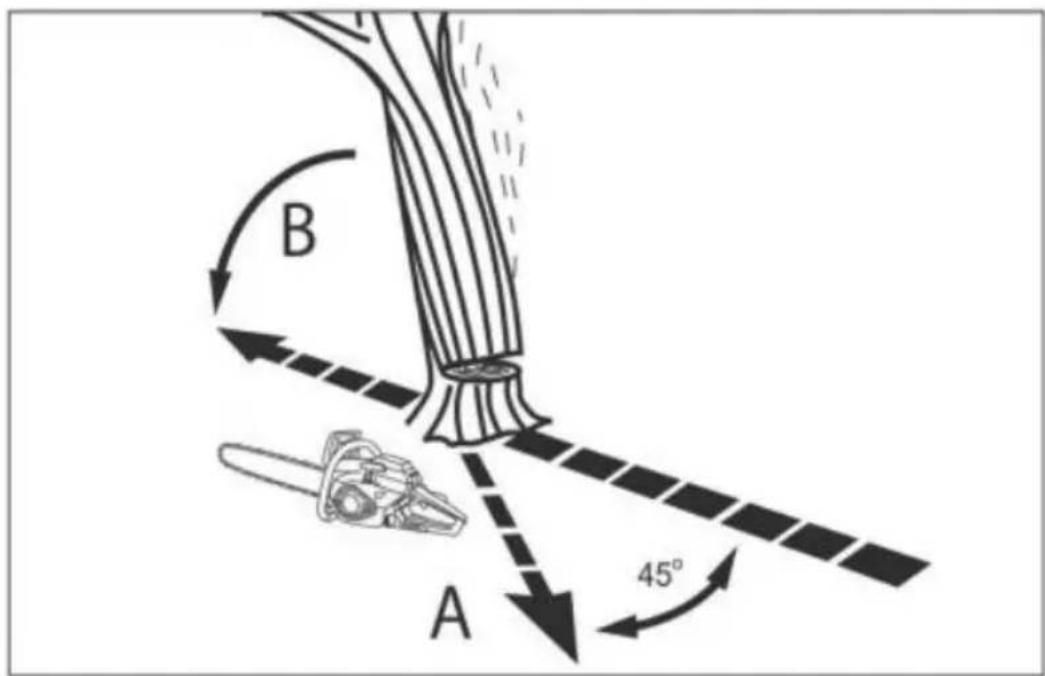

Markera ut din flyktväg (A) i förväg och rensa den från eventuel innan du börjar såga. Flyktvägen måste vara i motsatt riktning jämfört m o riktning som trädet förväntas falla (B) (bild 14).

B A 45°

(bild 14)

WARNING! När ett träd fälls i en sluttning måste operatören stå i sluttningen eftersom det fällda trädet kan rulla ner.

OBS: Fällriktningen bestäms av skåran. Innan du gör snitten, bedöm fördelning av de stora grenarna, kronans tyngdpunkt och trädets naturliga lutning för att bestämma trädets fällningsriktning.

WARNING! Fäll inte träd i stark eller växlande vind och om det risk för egendomsskador. Fäll inte ett träd om det finns risk för Samordna fällningen med energibolag och yrkesmän.

Fälla ett träd

Vanligtvis består trädfällning av två grundläggande moment: urskärning (C) och slutsnitt (D). Börja urskärningen (C) på den sida av trädet som är i den avs fallriktningen (E). Se till att urskärningen inte går för djupt in i stammen. Urskärningen (C) måste göras så att en tillräckligt tjock och stark del av stam (F) lämnas osågad. Urskärningen måste vara tillräckligt bred för att helt styra trädets fall vid fällning. Varning! Gå inte framför ett träd som redan har fått urskärning. Slutsnittet (D) görs på baksidan av trädet 3-5 cm ovanför urskärningens horisontella bas (C) (bild 15).

1.4"-2.0" 3-5 cm 3/4 1/4 C D F E

(bild 15)

Såga aldrig ner stammen helt. Lämna alltid en tillräckligt tjock och stark del stammen (F) osågad.

Denna osågade del förhindrar att trädet faller i förtid och styr det när det fa du sågar ner stammen hela vägen förlorar du kontrollen över fallriktningen. Placera en kil eller hävstång i snittet innan trädet blir instabilt och börjar röra På så sätt förhindrar du att svärdet fastnar i snittet om du har felbedömt fallriktningen. Innan du fäller trädet, se till att ingen befinner sig i trädets fallområde.

WARNING!

Innan du gör det sista snittet, se alltid till att det inte finns någ

föremål i arbetsområdet.

Slutklipp

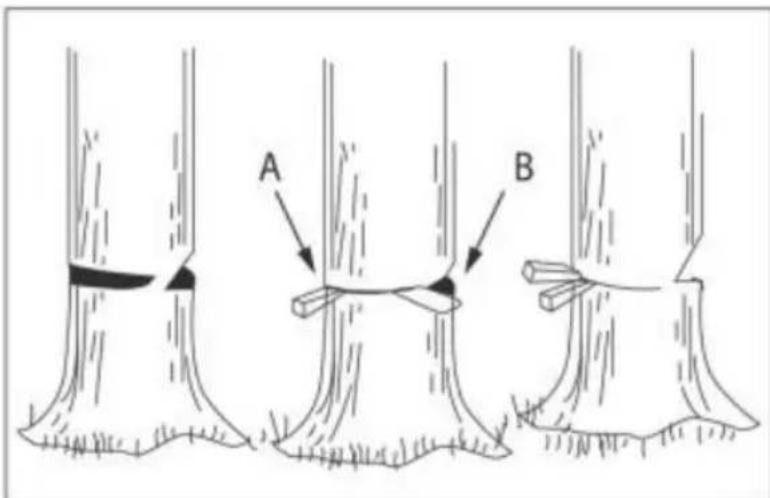

Använd trä- eller plastkilar (A) för att förhindra att svärdet eller kedjan (B) fa snittet. Kilarna kontrollerar även fällningen (bild 16).

A B

(bild 16)

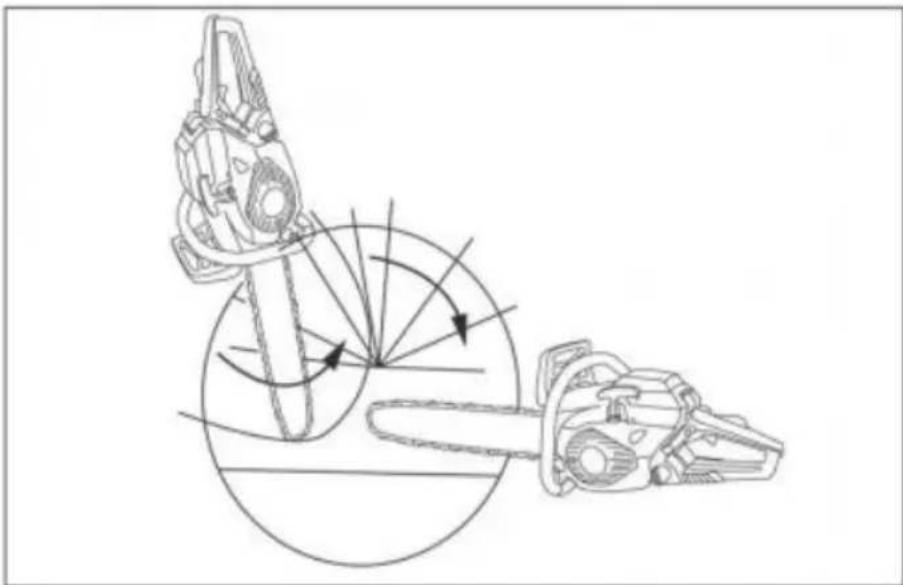

När stammens diameter är större än stångens längd görs två snitt, som visas (fig.17).

Om motorsågen närmar sig den osågade delen av stammen det sista snittet, kommer trädet att börja falla.

A

När trädet börjar falla, ta bort motorsågen från snittet, stanna motorn, placera motorsågen på marken och lämna området för den avsedda flyktvägen. Utför åtgärder omedelbart och utan dröjsmål.

Grenar kapas från det fallna trädet. Kapa inte grenar som stöder stammen till att den inte rullar iväg (A) förrän du har kapat stammen (bild 18).

Grenar som utsätts för yttre belastningar bör kapas nerifrån och upp för att förhindra att motorsågen fastnar.

Kapsågning

Sågningen sker tvärs över träfibrerna. När du arbetar i en sluttning, se till at står stabilt och att du står på sluttningens högre sida i förhållande till stamm. Se till att stammen vilar på sina stöd och att den ände som ska sågas av marken. Se till att kedjan inte går ner i marken, eftersom det kommer att or snabbt slitage på kedjan.

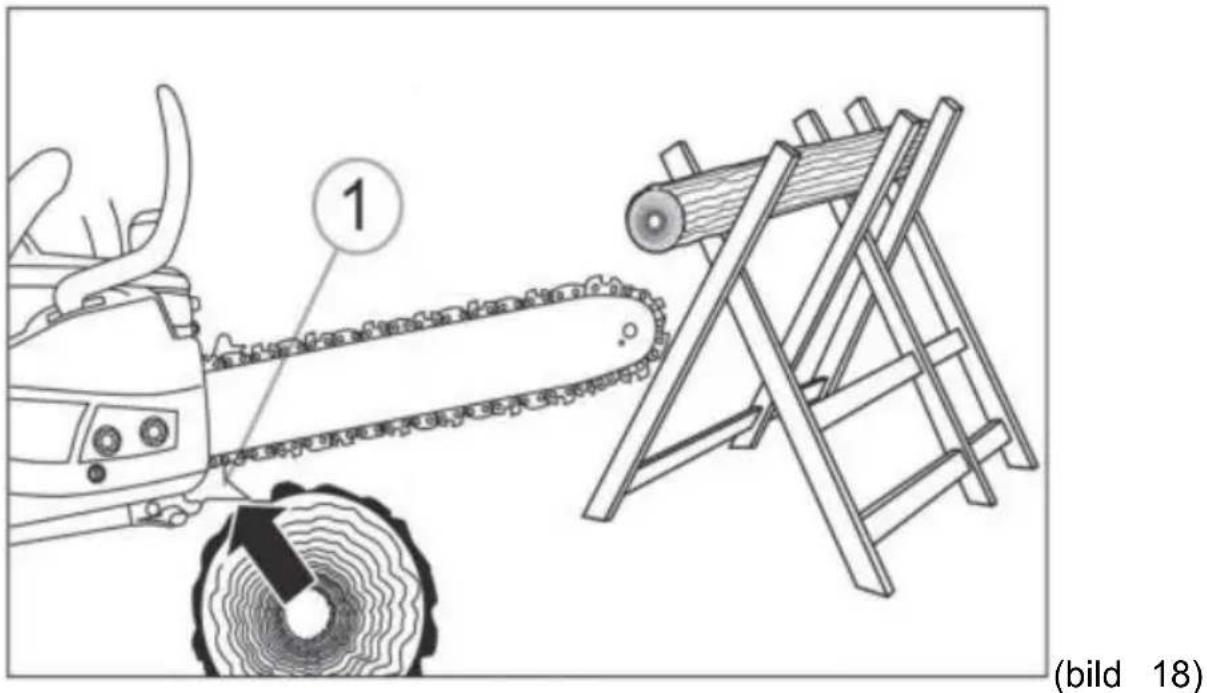

För kapsågning måste tandstoppet 1 (bild 19) monteras på den stock som skågas av.

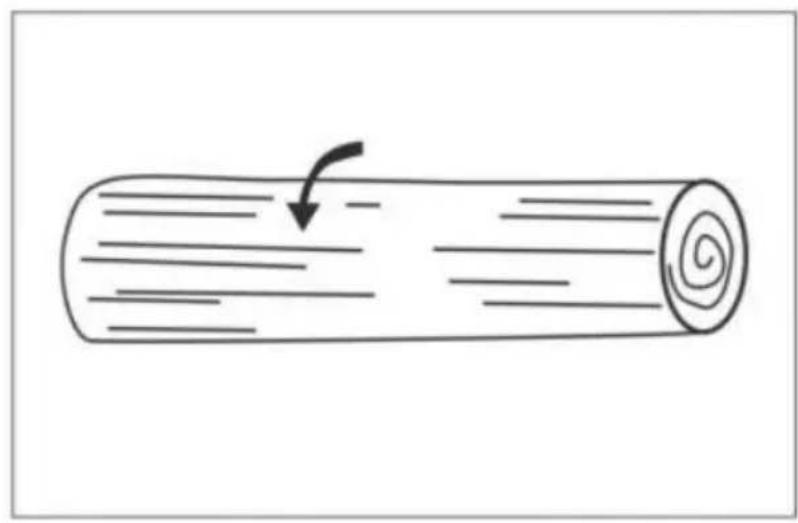

1. Om stocken är stöttad längs hela sin längd, kör motorsågen uppifrån och samtidigt som du ser till att kedjan inte går ner i marken (bild 20).

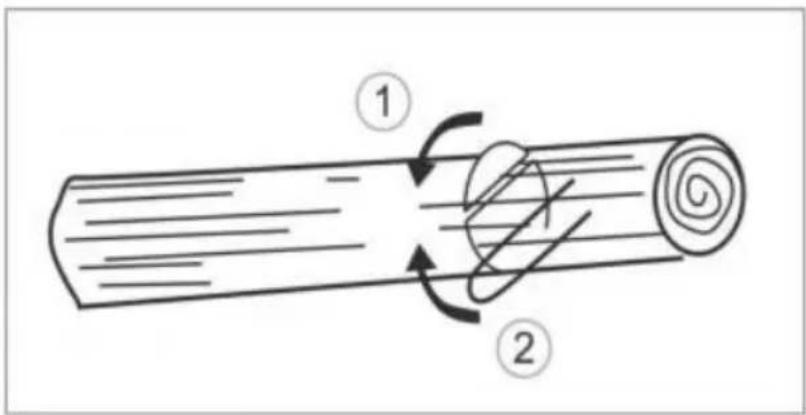

2. När stammen är i ena änden av sitt stöd, såga först ner till cirka 1/3 a stammens diameter för att förhindra att den spricker. Avsluta sedan snittet up så att det sammanfaller med det första snittet och undvik att det fastnar (biko

1. Om stammen stöds i båda ändar, såga först från den översta tredjedelen stammens diameter för att undvika att den spricker. Avsluta sedan såget underifrån så att det sammanfaller med det första såget och undvik att det f (bild 22).

För att såga i bitar är det bäst att stötta upp stammen med hjälp av spett. inte är möjligt bör stammen lyftas och placeras på stockarna. Se till att starr ordentligt fäst. För personlig säkerhet och för att underlätta sågning, observera korrekt kroppsställning (bild 23):

1. Håll sågen stadigt med båda händerna till höger om kroppen.

2. Håll din vänstra arm så rak som möjligt.

3. Håll balansen genom att luta dig på båda fötterna.

WARNING! Allt underhålls- och reparationsarbete måste utföras me maskinen avstängd.

Tidigt underhåll förlänger verktygets livslängd och ökar effektiviteten. Med undantag för de åtgärder som nämns här, bör enheten servas av kvalificerad personal på en auktoriserad serviceverkstad.

Kontrollera varje gång arbetet är slutfört att enheten är intakt och att anslutningarna är ordentligt åtdragna. Kontakta vid behov ett auktoriserat servicecenter.

Förebyggande underhåll

Serviceprogram		Efter avslutat arbete/daglige n	Efter öppettider
Element	Handling		10	20
Skruvar/muttrar/bultar	Kontroll/spänning	•
Luftfilter	Rengöring/utbyte			•
Tändstift	Rengöring/reglering/byte		•
Bränsleslangar	Kontrollera/byt ut vid behov	•
Kedjebromskomponenter	Kontrollera/byt ut vid behov	•

Luftfilter

Använd inte sågen utan luftfilter. Damm och partiklar kan komma in i motorn damm och fasta partiklar kan komma in i motorn och orsaka skador och funktionsfel. Håll luftfiltret rent! Rengör luftfiltret:

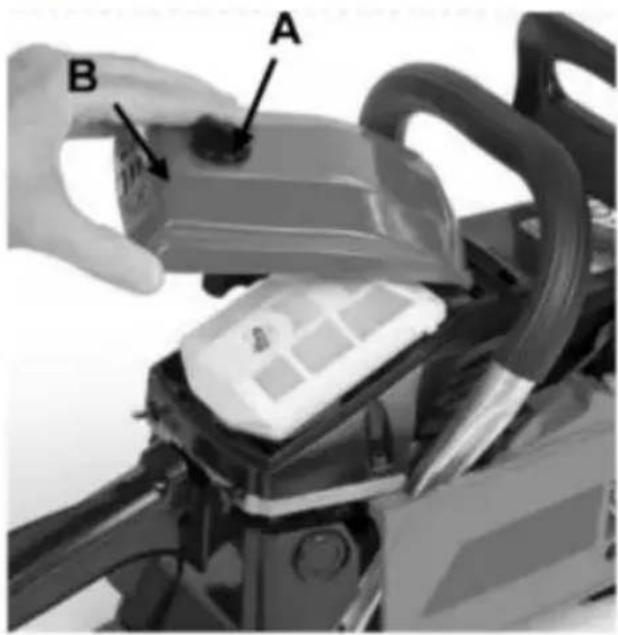

1. Skruva loss plastknoppen (A) och ta bort luftfilterlocket (B). (Bild 24)
2. Rengör luftfiltret genom att knacka det lätt mot en hård yta. Blås ur ins med tryckluft (högst 2 bar). (Bild 25)
3. Sätt tillbaka det rengjorda luftfilterelementet, sätt tillbaka luftfilterlocket och åt plastvredet.

WARNING!

Tvätta inte filtret med vatten.

A B

(Bild 24)

För effektivt sågarbete, håll tändstiftet rent och fritt från kolavlagringar. Avständet mellan elektroderna måste vara korrekt justerat.

1. Se till att sågen är avstängd.

2. Rengör ytan nära tändstiftet.

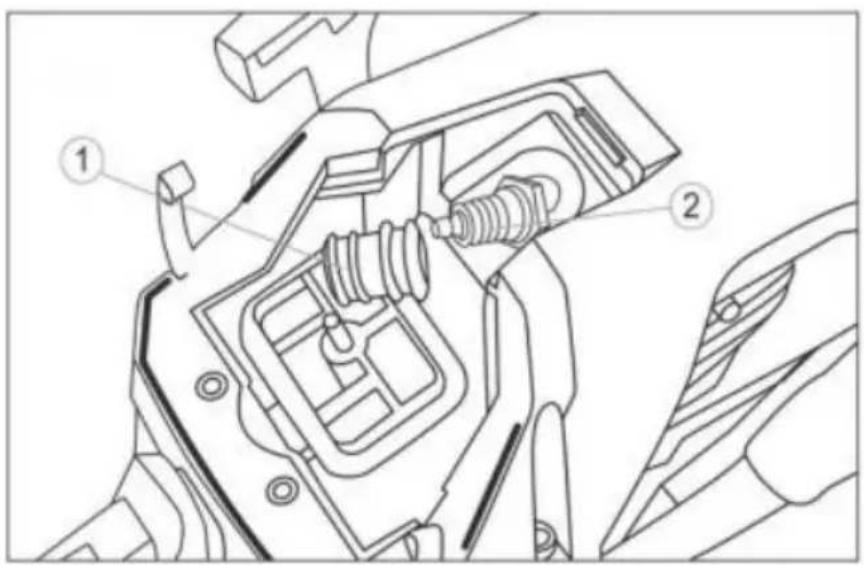

3. Koppla bort högspänningskabeln från tändstift 1 (bild 26).

4. Skruva loss tändstiftet 2 med den speciella tändstiftsnyckeln. ANVÄND INTE ANDRA VERKTYG. Tändstiftets elektroder ska vara ljusbruna.

5. Byt ut tändstiftet om den keramiska isolatorn är flaggad eller om elektrode brända eller smutsiga.

6. Rengör elektroderna till metallen med fint sandpapper, kontrollera och juster avständet.

7. Kontrollera avståndet mellan jordelektroden och mittelektroden med en specialprob. Ställ in avståndet till 0,7–0,8 mm vid behov (bild 27).

8. Montera tändstiftet i motorn och dra åt det ordentligt. Otilräcklig åtdragning tändstiftet kan orsaka överhettning och skador på motorn.

9. Anslut den till högspänningskabeln.

Förgasaren är fabriksinställd för optimal prestanda. Om justeringar är nödvändig kontakta närmaste auktoriserade servicecenter.

Om du förvarar motorsågen i mer än 30 dagar måste du konservera den. O konserveringsinstruktionerna inte följs kommer bränslet som finns kvar i förgasaren att avdunsta och lämna en trögflytande, geléliknande rest. Detta kommer att orsaka problem med motorstart och kostsamma reparationer.

WARNING!

Förvara inte motorsågen i mer än 30 dagar om inte följande åtg

vidtagits:

1. Öppna försiktigt tanklocket så att eventuellt övertryck i bränsletanken längsamt släpps ut. Töm ut eventuellt kvarvarande bränsle.
2. Starta motorn och kör den tills den stannar så att förgasaren kan avdun
3. Låt motorn svalna (cirka 5 minuter).
4. Använd en tändstiftsnyckel för att ta bort tändstiftet.
5. Tillsätt 1 tesked ren 2-taktsolja i tändstiftshålet. Dra långsamt i startlinan gånger för att täcka de inre komponenterna med olja. Sätt tillbaka tändstiftet.

OBS: Förvara motorsågen på en torr plats, borta från möjliga brandkällor som spisar, gasvärmare etc.

Förbereda maskinen för användning efter konservering

1. Ta bort tändstiftet.
2. Dra i startsnöret med ett kraftigt drag för att tömma överflödig olja från bränsletanken.
3. Rengör och justera tändstiftets avständ eller sätt i ett nytt tändstift med avständ.
4. Förbered motorsågen för drift.
5. Fyll tanken med en lämplig bränsleblandning av bensin och olja.

Rengöring av verktyget

WARNING!

rengöring

Använd inte vatten eller andra vätskor för rengöring! Var försikt av verktyget. Använd alltid skyddshandskar.

Stäng av maskinen. Vänta cirka 10–15 minuter tills motorn har svalnat helt. T av alla ytor och ventilationsöppningar med en torr trasa eller trasa och anvär specialborste vid behov.

För att säkerställa att oljepumpen fungerar korrekt, rengör regelbundet oljespåre och oljeinloppet i sågens svärd.

Barunderhåll

Kugghjulet ovanpå svärdet bör smörjas regelbundet. Korrekt skötsel av svärdet, enligt beskrivningen i detta avsnitt, är avgörande för din motorsågs kvalitet. Fösmörja kedjedrevet rekommenderar vi användning av en fettspruta (ingår ej).

För att underhålla svärdskedjehjulet:

Stäng av verktyget, låt svärdet och kedjan svalna.

Rengör det tandade kedjehjulet. Placera sprutans nälfomade munstycke i fetthålet och spruta in fett tills det syns på ytterkanten av svärdhjulet (bild 28 Flytta kedjan för hand. Upprepa ovanstående smörjningsprocedur tills hela svärdshjulet är smort.

Svärdet bör roteras var 8:e driftstimme för jämnt slitage. Håll däckspåret och

smörjhålet rena med rengöringsverktyget (medföljer ej) (bild 29).

Kontrollera regelbundet skenorna för slitage, ta bort grader vid behov och ren skenorna i rät vinkel med en platt fil (bild 30).

Kedjeunderhåll

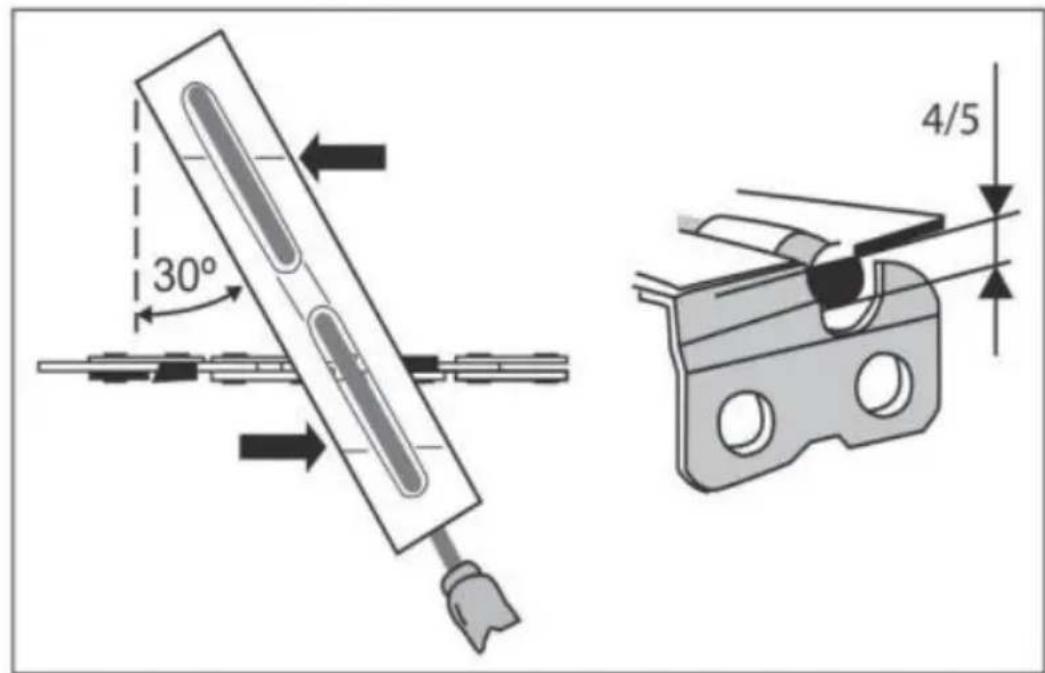

Först slipas den kortaste sågtanden. Dess längd är mållängden för slipning av andra tänder på sågkedjan. För filen som visas på bilden. Filhållaren gör det enklare att styra filen under slipningen och har en markering för rätt slipvinke 30° (rikta in markeringen med sågkedjans riktning). Den begränsar inträngningsdjupet (4/5 av fildiametern) (bild 30).

30° 4/5

(bild 30)

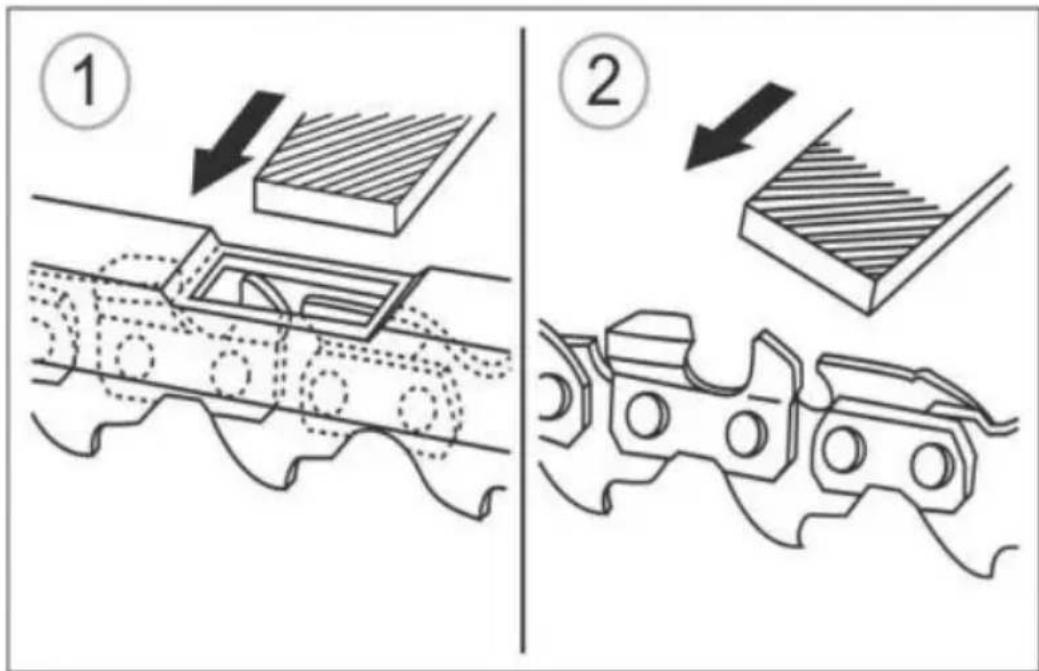

Även ett litet överskott av djupmåttets tand bör slipas ner med en speciell p Djupmåttet bör vara rundat framtill.

I slutet av slipningsprocessen bör djupanslagets höjd kontrolleras med en kedjemätt (bild 31).

MÖJLIGA FEL OCH FELSÖKNINGSMETODER

Problem	Möjlig orsak	Korrigerande åtgärd/er
Motorn startar inte.	Brott mot uppstartsprocedurer.	Följ instruktionerna i manualen.
	Felaktig förgasarinställning.	Justera förgasaren på en auktoriserad serviceverkstad.
	Smutsigt tändstift.	Rengör tändstiftet/justera spelet elle byt tändstift.
	Bränslefilter igensatt.	Byt ut bränslefiltret.
Sågen startar, men motorn går med låg effekt.	Felaktig position för luftspjällsreglaget.	Justera luftspjället.
	Smutsigt tändstift.	Rengör tändstiftet/justera spelet elle byt tändstift.
	Luftfiltret är smutsigt.	Ta bort, rengör och sätt tillbaka fi
	Felaktig förgasarjustering.	Justera förgasaren på en auktoriserad serviceverkstad.
Motorn stannar.	Felaktig förgasarjustering.	Justera förgasaren på en auktoriserad serviceverkstad.
Motorfästet är löst.	Rengör tändstiftet/justera spelet eller byt tändstift.
Kedjebromsen	Bromsmekanismen är	Kontakta en auktoriserad
fungerar inte.	skadad.	serviceverkstad.
Överdriven rökutsläpp.	Felaktig förgasarjustering.	Justera förgasaren på en auktoriserad serviceverkstad.
	Felaktigt tillredd bränsleblandning.	Använd en korrekt förberedd bränsleblandning, den mängd som anges på oljeburken för tvåtaktsförbränningsmotorer.
Sågkedjan är inte smord.	Oljepumpen är skadad.	Kontakta en auktoriserad serviceverkstad.
	Oljetanken är tom.	Fyll på med motorsågsolja.
	Oljefiltret är igensatt.	Kontakta en auktoriserad serviceverkstad.

Kriterier för gränsvillkor.

Kriteriet för ett uttjänt tillstånd för en motorsåg är ett tillstånd där vidare anvå av motorsågen inte är tillåten eller anses vara icke-kommersiell. Till exempel kraftigt slitage, korrosion, deformation, åldring eller förstörelse av delar, eller er kombination av dessa, om de inte kan repareras på auktoriserade serviceverkstäder med originaldelar, eller om det är ekonomiskt ofördelaktigt att reparera.

Kriterier för motorsågens gränstillständ är:

• Djup korrosion och sprickor på ytorna av bärande delar och karosseridelar;
• Kraftigt slitage eller skador på motorn och sågkedjans drivmekanismer, eller kombination av dessa;
• Livets slut.

VIKTIGA PERSONALHANDLAG OCH FEL

En lista över möjliga fel som klassificeras som incident, olycka eller kritiskt fe utrustningen och personalåtgärder om de inträffar ges i tabellen:

Problem	Klassificering	Personalåtgärder
Minska arbetsverktygets rotationshastighet.	Incident	Kontakta en auktoriserad serviceverkstad.
Gnistor och/eller kraftigavibrationer.	Olycka	Vidta åtgärder för attförhindra brand. Kontakta en auktoriserad serviceverkstad.
Smältning av plasten. Förlust av produktens strukturella integritet.	Kritiskt fel	Vidta åtgärder för att förhindra brand. Kontakta en auktoriserad serviceverkstad.

Tabellen visar kriterierna för elverktygens gränstillstånd (felindikationer). Om dessa tecken uppstår kan produkten anses ha nätt ett "gränstillstånd" - ett til hos maskinen och/eller utrustningen där vidare drift är opraktisk, eller återställande av deras funktionsdugliga skick är omöjligt eller ogenomförbart. För att bekräfta detta tillstånd måste utrustningen tas till en auktoriserad serviceverkstad för diagnostik.

Teknisk support och e-garanticertifikat www.vevor.com/support

VEVOR
