Produkttyp	Cykelvagn för barn som kan omvandlas till barnvagn
Märke	Vevor
Modell	JBT03N1
Maximal lastkapacitet	88 lb (cirka 40 kg) totalt, 44 lb (20 kg) per barn
Antal platser	2 barn
Mått (L x B x H)	74 x 62 x 56 cm (29,1 x 24,4 x 22 tum)
Hjul	2 bakhjul 12 tum, 1 framhjul 20 tum
Material	Stål, Oxford-tyg, PVC
Färg	Orange och mörkgrå
Användning	Cykelvagn, barnvagn (med avtagbar styrstång)
Säkerhet	5-punkts säkerhetsbälte, parkeringsbroms, säkerhetsflagga, bakre reflexer, säkerhetskoppling
Kapell	Inbyggd sol- och regnskydd (fällbart)
Rekommenderad ålder	Från 12 månader (barn som kan sitta utan hjälp)
Rekommenderad maxhastighet	10 mph (16 km/h)
Underhåll och rengöring	Rengöring med ljummet vatten och mild tvål; smörjning av rörliga delar; kontroll av däck och fästen före varje användning
Garanti	Elektroniskt garantibevis tillgängligt på www.vevor.com/support

Vanliga frågor - JBT03N1 Vevor

Vad är maximal viktkapacitet för Vevor JBT03N1 cykelvagnen?

Total kapacitet är 88 lb (cirka 40 kg), med max 44 lb (20 kg) per barn.

Hur många barn kan vagnen transportera?

Vagnen kan transportera upp till 2 barn, var och en måste kunna sitta utan hjälp.

Hur fäster man vagnen på cykeln?

Använd den medföljande universalkopplingen. Fäst den på cykelns bakaxel (snabbspänning eller mutter) enligt instruktionerna. Se till att muttern är åtdragen minst 5 hela varv för säker fastsättning.

Hur monterar man hjulen på vagnen?

För bakhjulen, tryck på fjäderlåset och för in axeln i hålet tills den klickar på plats. För framhjulet, ta bort skruven, muttern och brickan, sätt hjulet i gaffeln, och fäst sedan brickan och plastmuttern.

Vilken är minimiåldern för barn i vagnen?

Rekommenderad ålder är minst 12 månader, och barnet måste kunna sitta utan hjälp. Transportera aldrig barn under 6 månader.

Hur underhåller man vagnen?

Rengör regelbundet med ljummet vatten och mild tvål. Smörj rörliga delar med fett eller olja. Kontrollera däcktryck, fästens skick och frånvaro av sprickor eller revor före varje användning.

Kan jag använda vagnen som barnvagn?

Ja, vagnen kan omvandlas till barnvagn genom att ta bort dragstången och fästa den medföljande styrstången. Se till att styrstången är ordentligt låst på plats.

Hur använder man parkeringsbromsen?

Tryck på bromsknappen tills den låses. För att lossa, tryck igen och släpp snabbt. Dra alltid åt parkeringsbromsen när du stannar, innan du sätter i eller tar ur barnen.

Hur fäller man ihop vagnen för förvaring?

Vagnen fälls ihop genom att sänka sidopanelerna och ta bort hjulen. Förvara den på en torr plats, skyddad från solen, efter att du säkerställt att den är helt torr.

Var hittar jag reservdelar till Vevor JBT03N1 cykelvagnen?

Reservdelar och teknisk support finns på webbplatsen www.vevor.com/support. Du kan också kontakta kundtjänst via denna adress.

BRUKSANVISNING JBT03N1 Vevor

Teknisk support och e-garanticertifikat

Läs instruktionerna innan du kör. Underlåtenhet att följa instruktionerna och varningarna i denna handbok kan leda till allvarliga skador eller dödsfall.

- Den maximala viktkapaciteten per barn är 44 lbs.

Den totala viktkapaciteten för trailern får inte överstiga 88 lbs.

• Max rekommenderad släphastighet är 10 mph. Upprätthåll alltid en säker hastighet.
• Använd inte släpvagnen på steniga vägar eller andra farliga vägar.
• Lämna aldrig barn i eller nära släpvagnen utan uppsikt.
• Ha aldrig mer än två barn i släpvagnen samtidigt.
• Använd aldrig med barn som inte kan stödja sitt eget huvud.
• Använd aldrig släpvagnen med barn som inte kan sitta utan hjälp.
• Cykelförare som använder släpvagnen måste vara 18 år eller äldre och måste vara

i god fysisk kondition.

• Ryttare och barn måste bära godkänd skyddshjälm.
• Rekommenderad passagerarålder är minst 12 månader gammal och väger upp till 44 lbs.
• Montera släpvagnen strikt enligt denna bruksanvisning.
• Parkera aldrig släpvagnen nära ett dike eller farlig väg.
• Kontrollera lufttrycket i däcken före varje resa.
• Vid behov pumpa upp däcken till det område som visas på däckets sidovägg.

Använd alltid en fot- eller handpump för att pumpa upp däcken.

• Överpumpning av däck kan leda till fel och risk för allvarliga skador. Överskrid inte det maximala trycket som visas på däcken.
• Kontrollera att cykeln är i korrekt tekniskt skick.
• Kontrollera alltid att kopplingen är korrekt ansluten. • Ha alltid kapellet på plats.
• Vidta lämpliga försiktighetsåtgärder när du kör i trafiken, särskilt när du svänger.
• Kontrollera alltid att alla delar av släpvagnen är ordentligt anslutna.

tätt.

• Använd inte släpvagn med motordrivna fordon. Ökad hastighet hos motoriserade cyklar kan skada släpet och orsaka personskador.
• Undvik allvarliga skador genom att falla eller glida ut. Använd alltid säkerhetssele.
• Vidta extra försiktighetsåtgärder vid användning i regn. Rid långsamt och lämna större säkerhetsmarginal vid start, stopp och svängning.
• Åk inte på ytor där sand, grus, is, olja eller hala ämnen förekommer.
• Bogsera aldrig släpvagnen över trottoarkanter, trappor eller rulltrappor. Om du måste resa

genom trappor, låt barn ta sig ur släpvagnen, koppla ur släp från cykeln och ta den självständigt över trappan.

• Använd aldrig cykelsläp utan medföljande säkerhetsflagga och reflexer.
• Gör inga ändringar på släpet som kan öka risk för misslyckande.
• Kontrollera att släpvagnen inte är skadad. Använd inte om den är skadad.
• Se till att fästena är åtdragna. Dra åt vid behov.
• Se till att bromsarna fungerar korrekt. Bromssträckan ökas när drar en trailer.
• Släpvagnen kräver stor svängradie. Vrid inte skarpt. Skarp riktningsändringar kan orsaka att den välter.
• Monteringen får endast utföras av en vuxen.
• Var försiktig när du svänger på lösa eller ojämna ytor och när nedför.
• Tillåt extra utrymme för släpvagnen när du är nära trottoarkant parkerade bilar och annat hinder.
• Åk inte över trottoarkanter, gupp eller hål.
• Använd inte släpvagnen i farligt väder.
• Dra eller skjut inte släpet med ett fordon.
• Denna produkt är inte lämplig för löpning eller skridskoåkning.
• Röda reflexer ska vara synliga på baksidan av släpet.
• Cykla aldrig på natten utan likvärdig belysning. Följ alla lokala

MODELL OCH PARAMETRAR

Modell	JBT03 N 1
Typ	Bogser/handskjutning
Max. Ladda	88 lbs
Sittplatser	2
Storlek på inre	29,1*24,4*22tum
Hjul	12+20 tum
Färg	Orange & mörkgrå
Material	Stål, Oxfordduk, PVC

DELLISTA

1 x Huvudram	2 x hjul
1 x framhjul	1 x Front W häl ram
1 x Handtag b ar	1 x Flagga
1 x sexkantnyckel _	1 x Användarmanual

1. Lyft upp båda sidopanelerna till upprätt läge

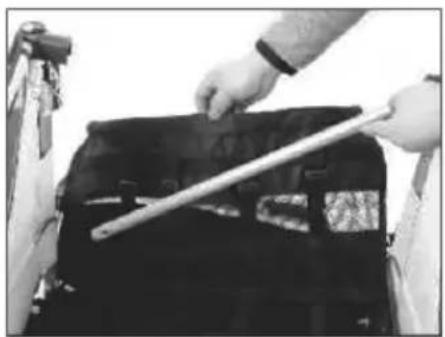

2. Bär toppen av ryggen sätesduk i tvärstången och lås stiftet i spärren. 3 . Se till att tvärstången är låst på plats genom att dra upp och ner i de

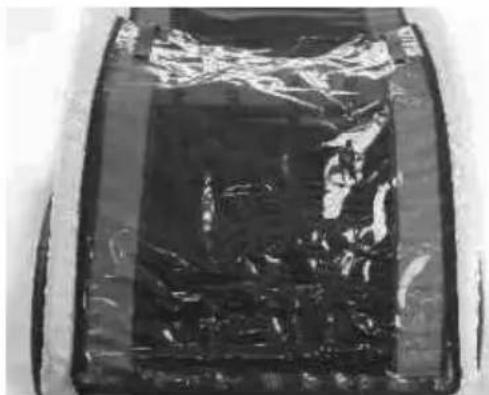

1. Vid regn, dra ner det bifogade genomskinliga regnskyddet och anslut det t kardborrbandet. Släpvagnens kapell är vattentät. Använd så småningom lite vattentätande spray.
2. Rulla upp väderskyddet i kardborrbandet högst upp på kapellet om du anv det inte .

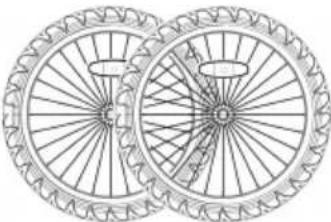

1. Tryck in axelfjäderlåset under ramen. Sätt samtidigt in hjulets axel i hjulhå
2. Tills hjulaxeln inte kan tryckas, släpp sedan fjäderlåset.

VARNING: Hjul som inte är säkert lästa på plats kan falla av släpet och orsaka allvarliga skador eller dödsfall. Se alltid till att hjulen är säkert lästa på plats före användning!

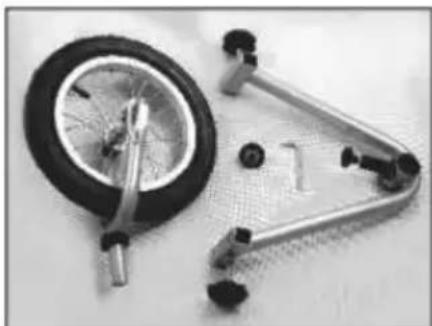

Fäst framhjulet:

1. Ta bort skruven och den stora svarta plastmuttern och brickan i gaffeln.
2. Sätt in framhjulet i gaffeln.
3. Sätt på brickan, plastmuttern och fäst den sedan.

VARNING: När du använder den som släp, ta loss framhjulet och förvara det i förvaringsutrymmet.

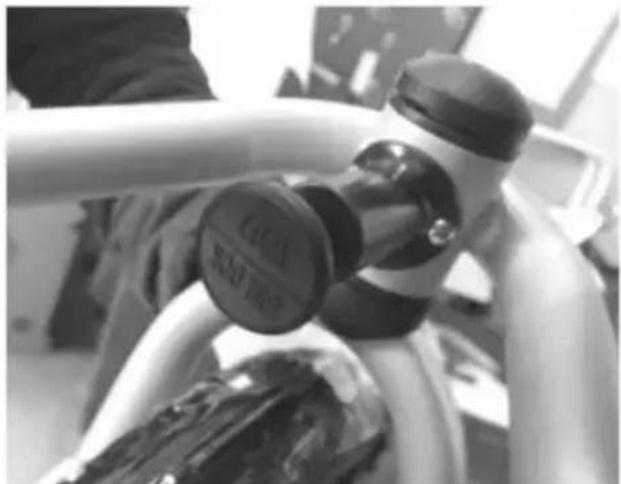

OBS: Den svarta knoppen kan styra ratten.

1. Dra ut och vrid på den svarta vredet, hjulpositionen kan styras.
2. När märket "LOCK" är överst kan hjulet användas som ett riktningsstabilt hjul. När märket "UNLOCK" är överst kan hjulet användas som ett universellt hjul.

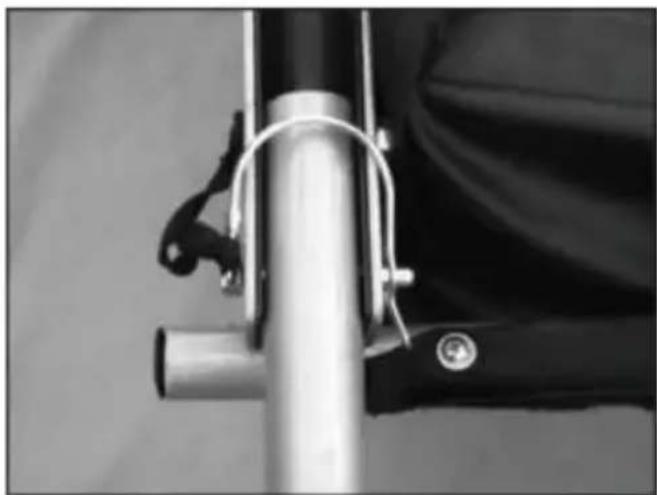

Förläng och säkra dragkroken:

1. Lägg vagnen på sidan med dragkroken uppåt.
2. Ta bort låssprinten från dragkrokens fäste.
3. Vrid dragkroken till framsidan av släpet.

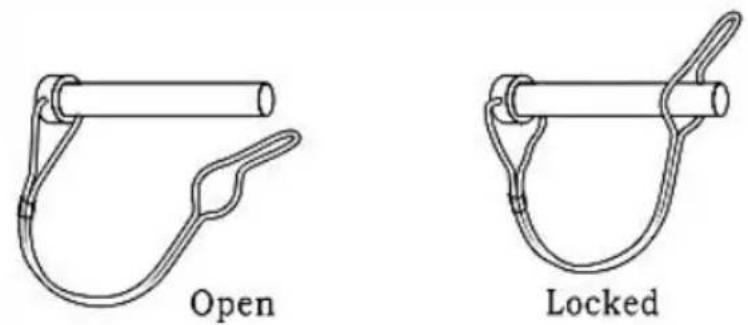

4. För in låsstiftet helt genom hålet i änden av dragkroken och fästet.
5. Skjut änden av metallsäkerhetsöglan över änden av låsstiftet. Se till att låset sitter säkert på plats.

VARNING: Båda säkerhetsnålarna måste låsas på plats innan släpvagnen används. Annars kan störtbågen eller tungan förskjutas och orsaka en olycka med allvarlig skada.

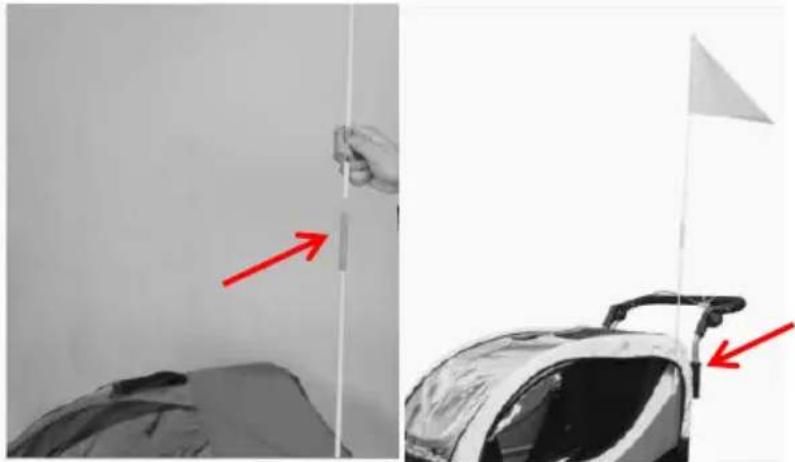

Sätt in säkerhetsflaggan:

1. Montera flaggstångssektionerna genom att skjuta in den övre halvan av stången i öppningen på den nedre halvan av stolpen.
2. Sätt in flaggstången i hylsan som finns i släpets bakre hörn.

VARNING: Säkerhetsflaggan är en viktig säkerhetsfunktion som varnar andra för att en släpvagn finns på cykeln. Ha alltid säkerhetsflaggan på vagnen när den används!

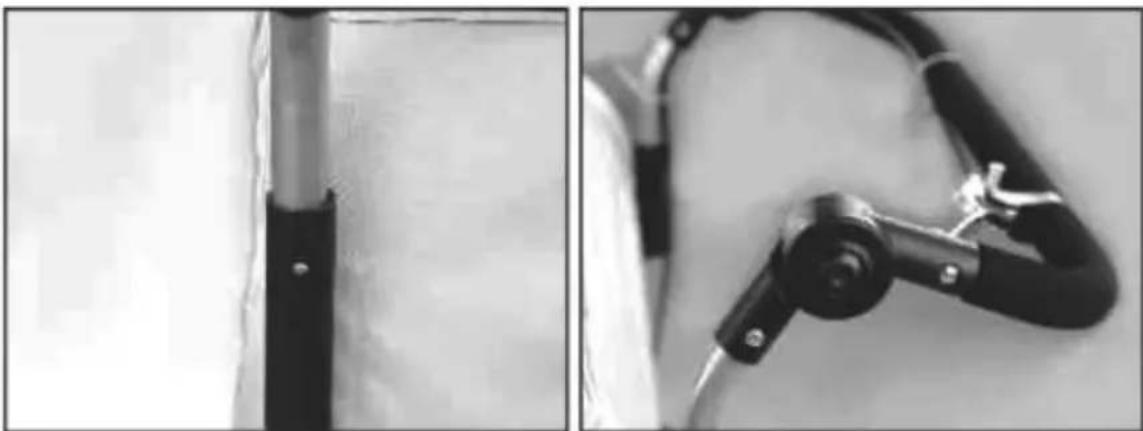

Fäst barnvagnshandtaget:

1. Tryck på tappen på båda sidor av styret.
2. Sätt in i hållaren på ramen tillsammans tills stiften glider in i hålen i hållaren.
3. Kontrollera styret genom att dra det upp och ner för att säkerställa att det sitter ordentligt fast i ramen.

VARNING: Om styret inte sitter säkert på plats kan det ramla av släpet, vilket gör att föraren tappar kontrollen och resulterar i allvarlig skada eller dödsfall. Se alltid till att styret sitter säkert på plats innan du använder det som en barnvagn.

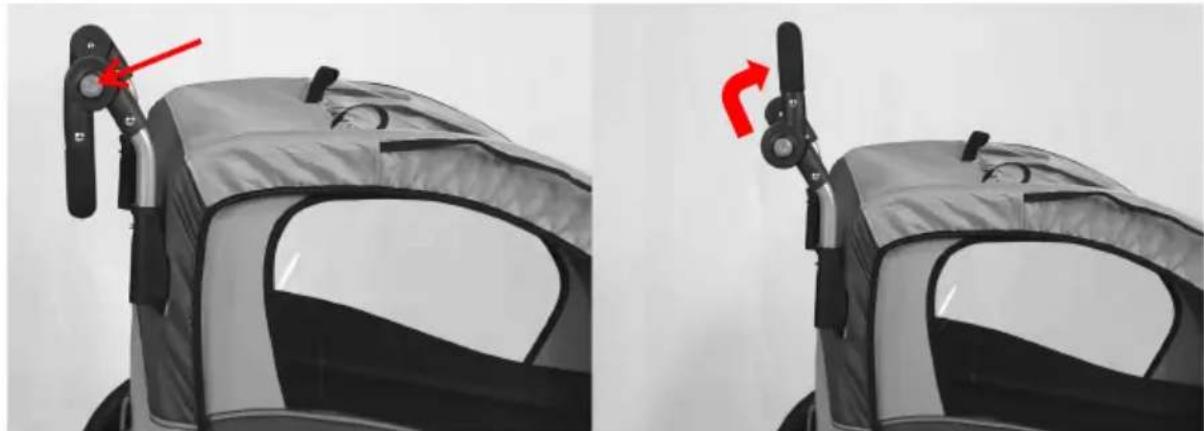

Justera höjden på styret:

1. Tryck på knapparna på båda sidor av styret samtidigt.
2. Håll intryckt och justera höjden till bekväm position.

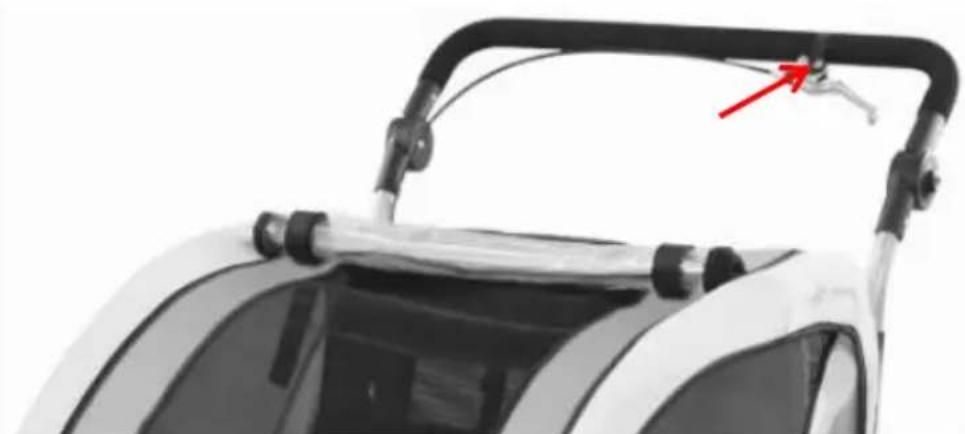

Använda parkeringsbromsen:

Parkeringsbromsen förhindrar att cykelvagnen oavsiktligt rullar iväg när den står stilla. Den är inte lämplig för att bromsa en rullande cykelsläp. Dra alltid åt parkeringsbromsen när du:

1.) Parkera joggern eller vagnen.

2.) Låt ditt barn gå i och ur släpvagnen när du använder den som joggingvagn eller cykelvagn.

3.) Förvara släpvagnen så att den inte rullar iväg.

1. Tryck på ratten på handbromsen tills den låser.
2. Tryck på knappen igen och släpp snabbt när du rör dig efter mellanlandning. VARNING:

Dra alltid åt parkeringsbromsen efter att ha parkerat släpet och när du går i släpet med barnen. Kontrollera att vagnen inte kan rulla iväg genom att dra lätt framåt och bakåt. Ett osäkrat släp kan orsaka olyckor med livshotande skador genom att rulla iväg eller kan rulla iväg när man kliver i eller ur släpet och allvarliga skador på barnen.

• Dra alltid åt parkeringsbromsen vid varje mellanlandning. - Om stången inte lätt kan skjutas in i hylsan, försök att flytta släpet långsamt framåt tills bromsen fungerar. • Kör aldrig med parkeringsbromsen åtdragen! Detta kan skada bromsmekanismen.

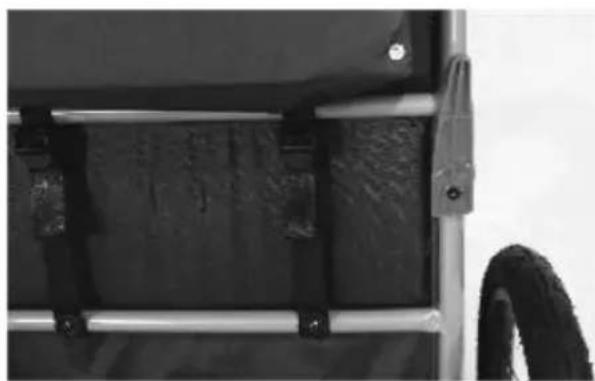

Använda Bumper Guard:

Öppna och vik stötfångarskyddet i plast genom att rotera det.

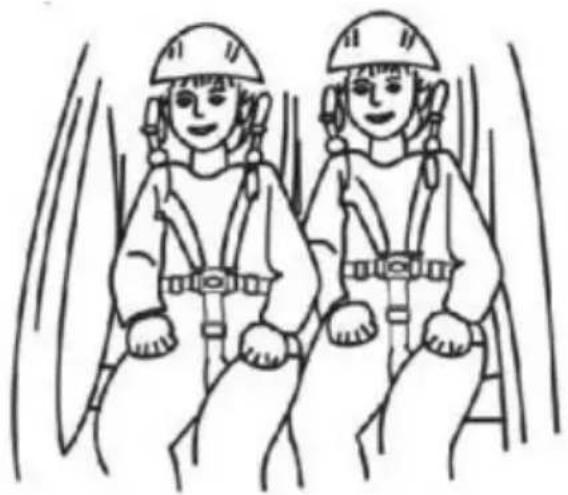

Använda säkerhetsselen:

1. Lossa bärremmarna från mitten av höftspännet.
2. Sätt varje barn i mitten av varje passagerarutrymme.
3. Placera höftspännet mellan barnets ben.
4. Placera axelremmarna över varje barns axlar med midjebältet under barnets arm.

Viktigt: Justera remmarna så att höftspännet möter barnets mage.

1. Kläm fast axelremmarna i höftbältesspännet och justera axelremmarna.

- Undvik allvarliga skador genom att falla eller glida ut. Säkra alltid passageraren ordentligt med säkerhetsselen.

- Det kan vara farligt att lämna ditt barn utan uppsikt. Lämna aldrig ditt barn obevakat i eller nära cykelvagnen.

- Transportera aldrig spädbarn under 6 månader eller barn som ännu inte kan sitta upp utan stöd.

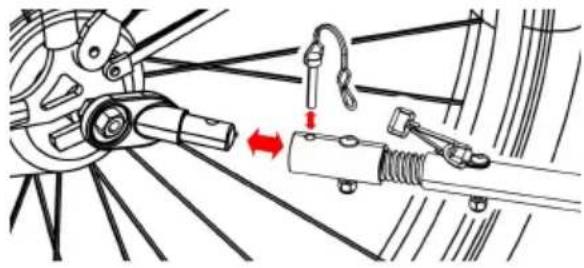

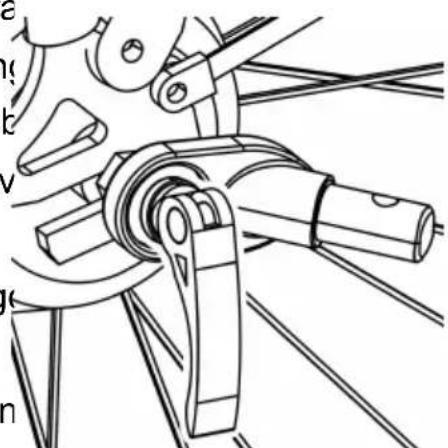

Fästa släpet på cykeln:

Kontrollera om dragcykeln är godkänd av tillverkaren för bogsering av trailers! Att dra släp med en olämplig dragcykel kan leda till rambrott och olyckor med livshotande skador.

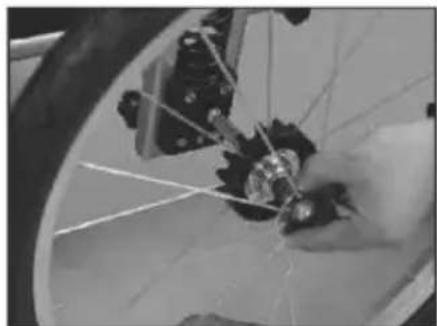

1. Snabbkopplingsaxel: Ta bort snabblåset från vänster sida av cykelns bakaxel. Montera kopplingen mellan snabbkopplingen och ramen. Dra åt snabblåset enligt cykeltillverkarens manual. Kopplingen kan sitta kvar på cykeln när släpet tas bort.

VARNING: Spänningsmuttern måste vara ingängad minst fem hela varv för att säkerställa tillräcklig klämkraft för att hålla bakhjulet säkert. Underlåtenhet att dra åt spänningsjusterande mutter helt kan resultera i olyckor med allvarlig skada eller dödsfall.

Om snabbkopplingen är för kort måste den bytas ut. Rådfråga en professionell cykelmekaniker för lämpliga delar och hjälp.

1. Mutterad axel: Skruva loss muttern med brick vänster sida av cykelns bakaxel. Montera kopplinge axeln och skruva tillbaka muttern med brickan.

VARNING: Axelmuttern måste ha i gångorna i fem hela varv för att säkerställa tillräcklig klämkraft hålla bakhjulet säkert. Underlåtenhet att dra åt mu helt kan leda till olyckor med allvarliga skador ell

dödsfall. Om axeln är för kort kan Universal Hitch inte användas! Rådfråga e professionell cykelmekaniker för lämpliga delar och hjälp.

1. Genomgående axel: Universalkopplingen passar inte en cykel med genomgående axel. Kontakta återförsäljaren för möjlig lösning.

Kontrollera före varje användning:

1. Hjulen är ordentligt fastsatta på släpet.
2. Däcken är pumpade till rekommenderat tryck på däckets sidovägg.
3. Dragkroken är ordentligt fastsatt på släpet.
4. Hitch är ordentligt fastsatt på cykeln.
5. Alla säkerhetsnålar är säkert lästa på plats.
6. Säkerhetsremmen på dragkroken är korrekt monterad.
7. Se till att cykeln är i gott skick, särskilt bromsar och däck (se cykeltillv

instruktioner) .

1. Säkerhetsflaggan är på plats.

UNDERHÅLL

Underhåll och rengör vagnen regelbundet för att hålla den i gott skick under tid.

• Kontrollera din släpvagn och tillbehör regelbundet för skador och tecken på slitage.
• Kontrollera alla metallkomponenter för eventuella brott eller sprickor. Använd inte släpvagnen om metallkomponenter är spruckna eller skadade.
• Kontrollera att vagnen inte är böjd, defekt, saknade eller lösa fästen eller skruvar. Dra åt lösa fästen eller skruvar och byt ut skadade eller saknade delar.
• Inspektera tyget regelbundet efter revor, slitna fläckar eller andra tecken på skador.
• Rengör barnvagnen regelbundet med varmt vatten och en mild tvållösning. Använd aldrig aggressiva rengöringsmedel eller lösningsmedel.
• Rengör hjulaxlarna och smörj alla exponerade rörliga delar med fett eller olja. Kontrollera alltid hjul och utför underhåll minst en gång per år.

Lagring:

• Förvara din släpvagn och tillbehör på en torr plats och inte i direkt solljus.
• Före förvaring måste barnvagnen vara torr för att förhindra bildning av mögel eller bakterier.
