BRUKSANVISNING JBT03A2 Vevor

Teknisk support och e-garanticertifikat

Läs instruktionerna innan du kör. Underlåtenhet att följa instruktionerna och varningarna i denna handbok kan leda till allvarliga skador eller dödsfall.

- Den maximala viktkapaciteten per barn är 5 0lbs.

Den totala viktkapaciteten för släpvagnen får inte överstiga 100 lbs.

• Max rekommenderad släphastighet är 10 mph. Upprätthåll alltid en säker hastighet.
• Använd inte släpvagnen på steniga vägar eller andra farliga vägar.
• Lämna aldrig barn i eller nära släpvagnen utan uppsikt.
• Ha aldrig mer än två barn i släpvagnen samtidigt.
• Använd aldrig med barn som inte kan stödja sitt eget huvud.
• Använd aldrig släpvagnen med barn som inte kan sitta utan hjälp.
• Cykelförare som använder släpvagnen måste vara 18 år eller äldre och mås vara det

i god fysisk kondition.

• Ryttare och barn måste bära godkänd skyddshjälm.
• Rekommenderad passagerarålder är minst 12 år månader gammal och vägar upp till 5 0lbs.
• Montera släpvagnen strikt enligt denna bruksanvisning.
• Parkera aldrig släpvagnen nära ett dike eller farlig väg.
• Kontrollera lufttrycket i däcken före varje resa.
• Vid behov pumpa upp däcken till det område som visas på däcket sidovägg.

Använd alltid en fot- eller handpump för att pumpa upp däcken.

• Överpumpning av däck kan leda till fel och risk för allvarliga skador. Överskrid inte det maximala trycket som visas på däcken.
• Kontrollera att cykeln är i korrekt tekniskt skick.
• Kontrollera alltid att kopplingen är korrekt ansluten.
  • Ha alltid kapellet på plats.
• Vidta lämpliga försiktighetsåtgärder när du kör i trafiken, särskilt när du svär
• Kontrollera alltid att alla delar av släpvagnen är ordentligt anslutna

tätt.

• Använd inte släpvagn med motordrivna fordon. Ökad hastighet av motoriserad cyklar kan skada släpet och orsaka personskador.
• Undvik allvarliga skador genom att falla eller glida ut. Använd alltid säkerhet sele.
• Vidta extra försiktighetsåtgärder vid användning i regn. Rid långsamt och låt större säkerhetsmarginal vid start, stopp och svängning.
• Åk inte på ytor där sand, grus, is, olja eller halt ämnen förekommer.
• Bogsera aldrig släpvagnen över trottoarkanter, trappor eller rulltrappor. Om du måste resa

genom trappor, låt barn ta sig ur släpvagnen, koppla ur släp från cykeln och ta den självständigt över trappan.

• Använd aldrig cykelsläp utan medföljande säkerhetsflagga och reflexer.
• Gör inga ändringar på släpet som kan öka risk för misslyckande.
• Kontrollera att släpvagnen inte är skadad. Använd inte om den är skadad.
• Se till att fästena är åtdragna. Dra åt vid behov.
• Se till att bromsarna fungerar korrekt. Bromssträckan ökas när drar en trailer.
• Släpvagnen kräver stor svängradie. Vrid inte skarpt. Skarp riktningsändringar kan orsaka att den välter.
• Monteringen får endast utföras av en vuxen.
• Var försiktig när du svänger på lösa eller ojämna ytor och när nedför.

• Tillåt extra utrymme för släpvagnen när du är nära trottoarkant parkerade bilar och annat hinder.

• Åk inte över trottoarkanter, gupp eller hål.

• Använd inte släpvagnen i farligt väder.
• Dra eller skjut inte släpet med ett fordon.
• Denna produkt är inte lämplig för löpning eller skridskoåkning.
• Röda reflexer ska vara synliga på baksidan av släpet.
• Cykla aldrig på natten utan tillräcklig belysning. Följ alla lokala

Modell	JBT03A 2
Typ	Bogser/handskjutning
Max. Ladda	100 lbs
Sittplatser	2
Storlek på inre	30,7*24*26,4tum
Hjul	7 +20 tum
Färg	Orange & mörkgrå
Material	Stål, Oxfordduk, PVC

PARTS LIST

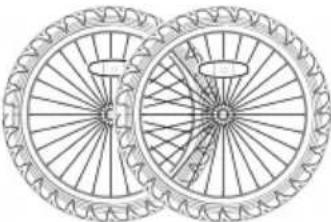

1 x Huvudram	2 x hjul
1 x framhjul _	1 x Handtag b ar
1 x Flagga	1 x Användarmanual

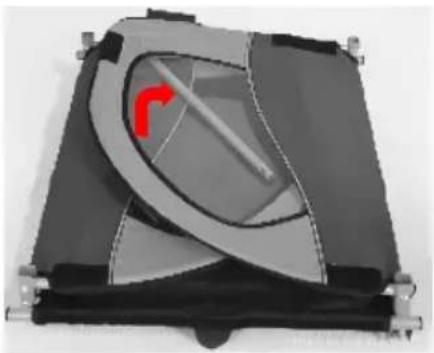

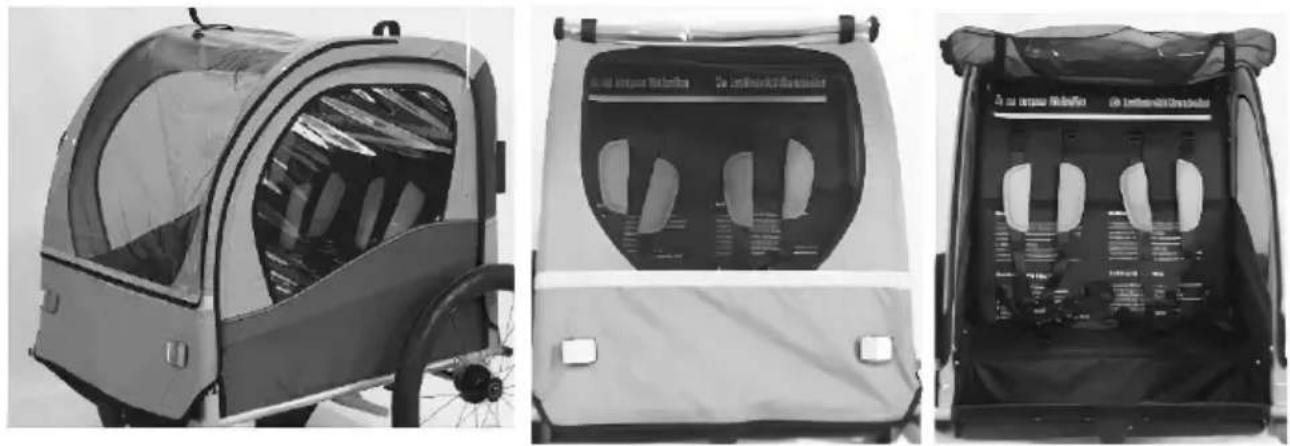

1. Lyft upp båda sidopanelerna till upprätt läge
2. Bär toppen av ryggen sätesduk i tvärstången och lås stiftet i spärren .
   3 . Se till att tvärstången är låst på plats genom att dra upp och ner i de

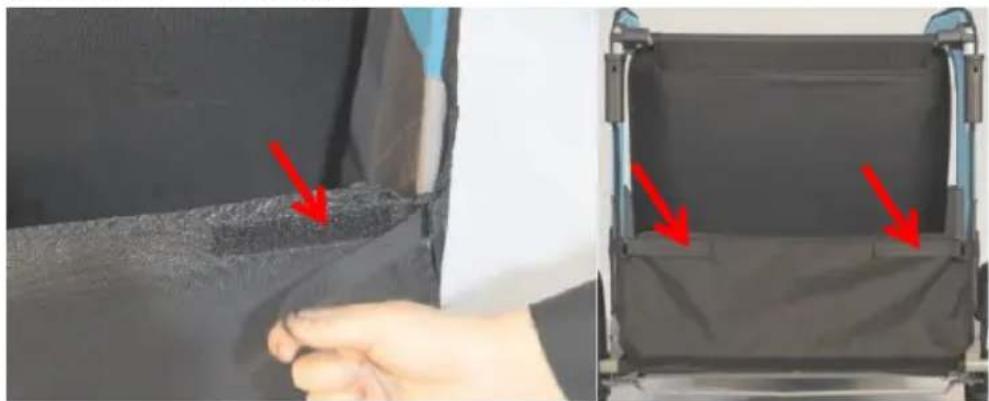

Fäst förvaringsutrymmet:

1. Sätt in kardborrbandet i spännet på sidopanelerna.
2. Fäst kardborren ordentligt.

1. Börja i släpvagnens nedre hörn, anslut kardborrbandet på vardera sidan oc bakväggarna av släpet.

2. Rulla upp väderskyddet i kardborrbandet högst upp på kapellet om du anv det inte .

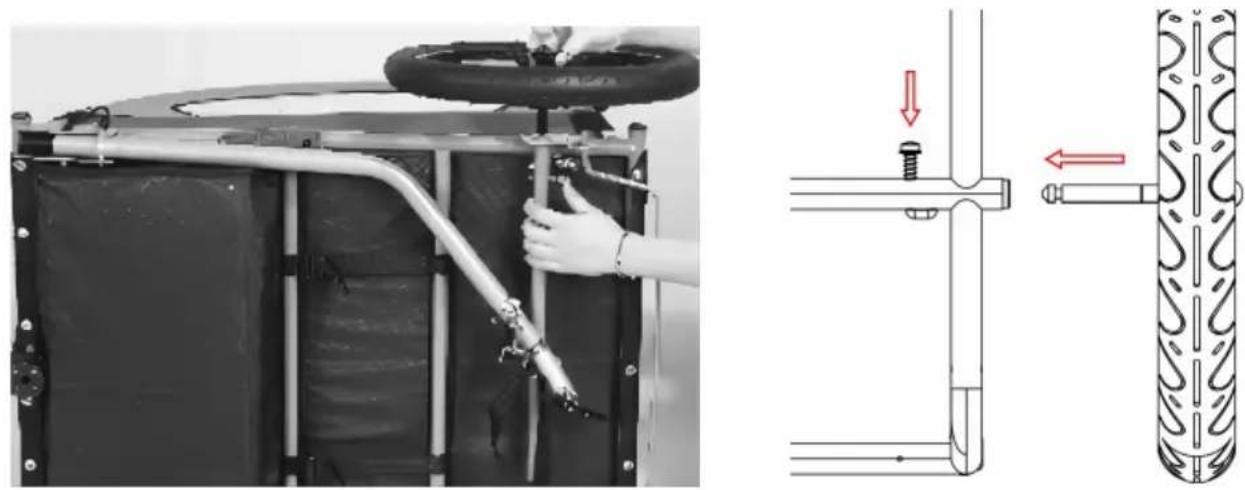

1. Tryck in axelfjäderlåset under ramen. Sätt samtidigt in hjulets axel i hjulhå
2. Tills hjulaxeln inte kan tryckas, släpp sedan fjäderlåset.

WARNING :H elhjul som inte är säkert lästa på plats kan falla av släpet o orsaka allvarliga skador eller dödsfall. Se alltid till att hjulen är säkert lästa p före användning!

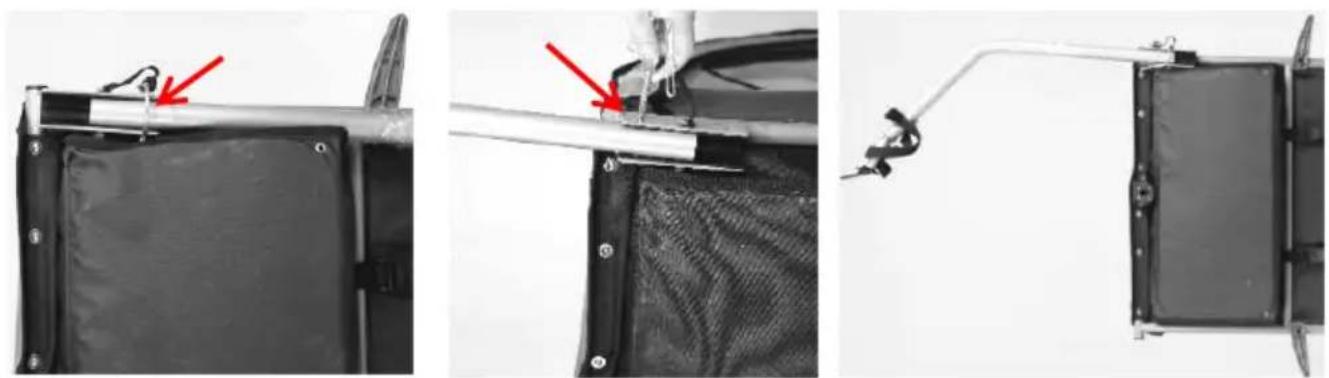

Förläng och säkra dragkroken:

1. Lägg vagnen på sidan med dragkroken uppåt.

2. Ta bort lässprinten från dragkrokens fäste.

3. Vrid dragkroken till framsidan av släpet.

4. För in låsstiftet helt genom hålet i änden av dragkroken och fästet.

5. Skjut änden av metallsäkerhetsöglan över änden av lässtiftet. Se till att läs sitter säkert på plats.

WARNING :Båda säkerhetsnålarna måste låsas på plats innan släpvagnen används. Annars kan störtbågen eller tungan förskjutas och orsaka en olycka allvarlig skada.

Sätt in säkerhetsflaggan:

1. Montera flaggstångssektionerna genom att skjuta in den övre halvan av stå i öppning av den nedre halvan av stolpen.

2. Sätt in flaggstängen i hylsan som finns i släpets bakre hörn.

WARNING :Säkerhetsflaggan är en viktig säkerhetsfunktion som varnar andra för att en släpvagn finns på cykeln. Ha alltid säkerhetsflaggan på vagnen när används!

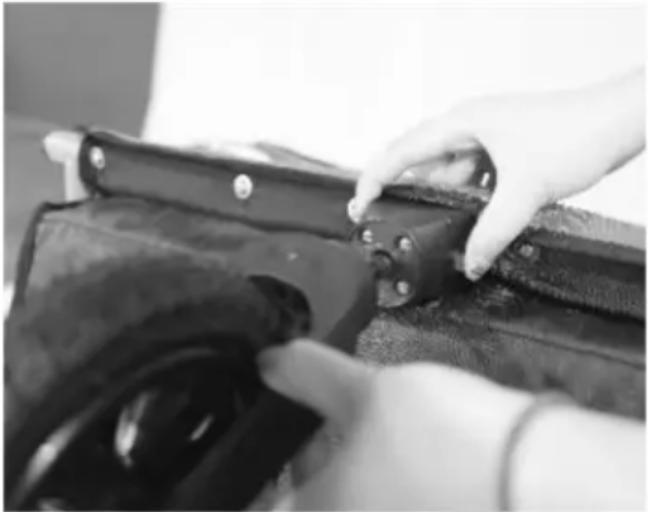

Fäst framhjulet:

1. Tryck på knappen på sidan av hållaren.
2. Skjut in framhjulsstången i hållaren på släpvagnens framsida.
3. Släpp knappen och kontrollera hjulet genom att dra fram och tillbaka för säkerställa att det sitter fast ordentligt i ramen.

WARNING :När du använder den som släp, ta loss framhjulet och förvara förvaringsutrymmet.

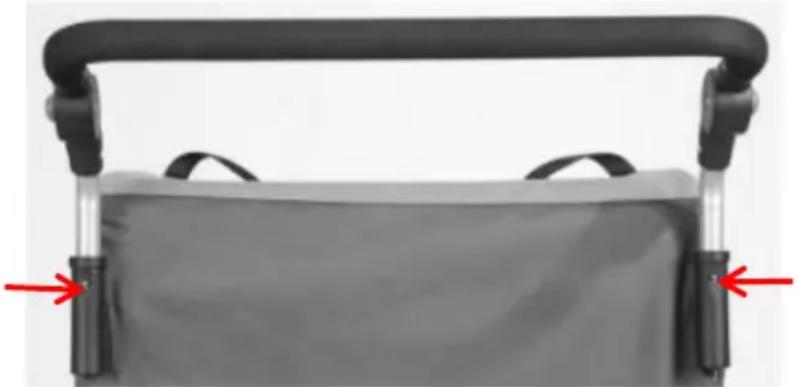

Fäst barnvagnshandtaget:

1. Tryck på tappen på båda sidor av styret.
2. Sätt in i hållaren på ramen tillsammans tills stiften glider in i hålen i håll
3. Kontrollera styret genom att dra det upp och ner för att säkerställa att de fast ordentligt i ramen.

WARNING :Om styret inte sitter säkert på plats kan det ramla av släpet, v gör att föraren tappar kontrollen och resulterar i allvarlig skada eller dödsfall. alltid till att styret sitter säkert på plats innan du använder det en barnvagn.

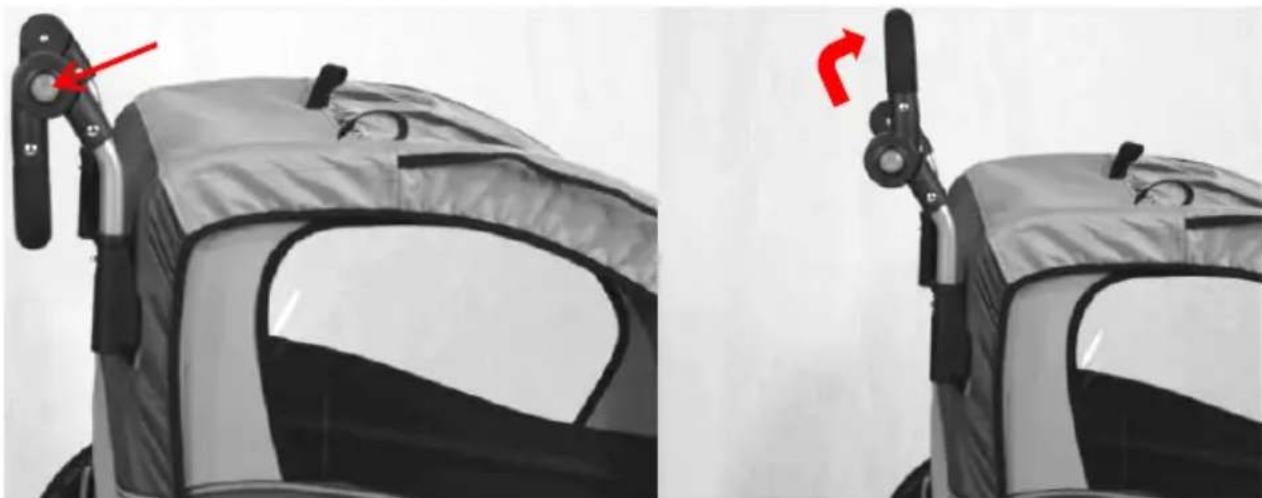

Justera höjden på styret:

1. Tryck på knapparna på båda sidor av styret samtidigt.

2. Håll intryckt och justera höjden till bekväm position .

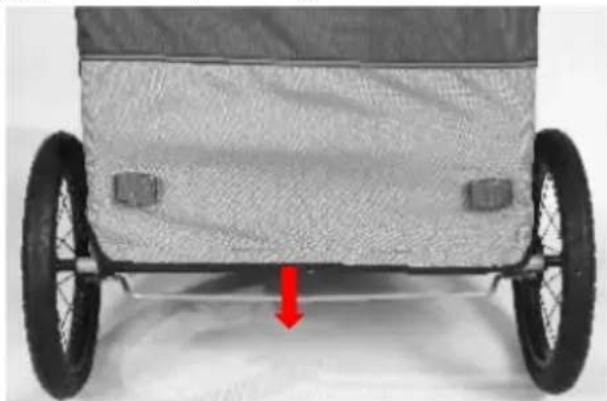

Använda parkeringsbromsen:

Parkeringsbromsen förhindrar att cykelvagnen oavsiktligt rullar iväg när den står stilla. Den är inte lämplig för att bromsa en rullande cykelsläp. Dra alltid åt parkeringsbromsen när du:

1.) Parkera joggern eller vagnen.

2.) Låt ditt barn gå i och ur släpvagnen när du använder den som joggingv buggy eller cykelvagn.

1. Tryck ner bromsstången med fot tills änden av stången glider in i hylsan fäst på bakhjulen.
2. Dra upp bromsstången med fot eller hand när du lossar bromsen.

WARNING :

Dra alltid åt parkeringsbromsen efter att ha parkerat släpet och när du går i släpet med barnen. Kontrollera att vagnen inte kan rulla iväg genom att dra lätt framåt och bakåt. Ett osäkrat släp kan orsaka olyckor med livshotande sk genom att rulla iväg eller kan rulla iväg när man kliver i eller ur släpet och allvarliga skador på barnen.

• Dra alltid åt parkeringsbromsen vid varje mellanlandning.
- Om stången inte lätt kan skjutas in i hylsan, försök att flytta släpet långsam framåt tills bromsen fungerar.
• Kör aldrig med parkeringsbromsen åtdragen! Detta kan skada bromsmekanismen.

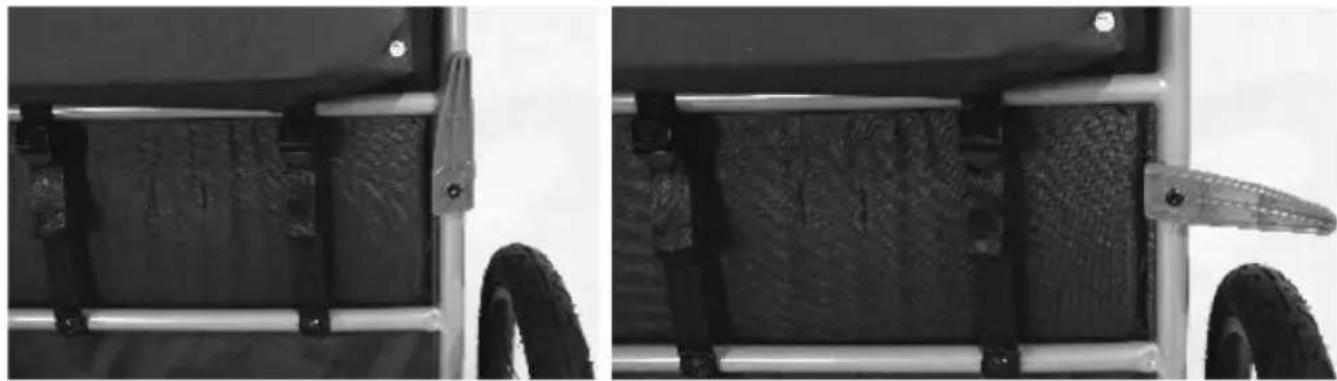

Använda Bumper Guard:

Öppna och vik stötfångarskyddet i plast genom att rotera det.

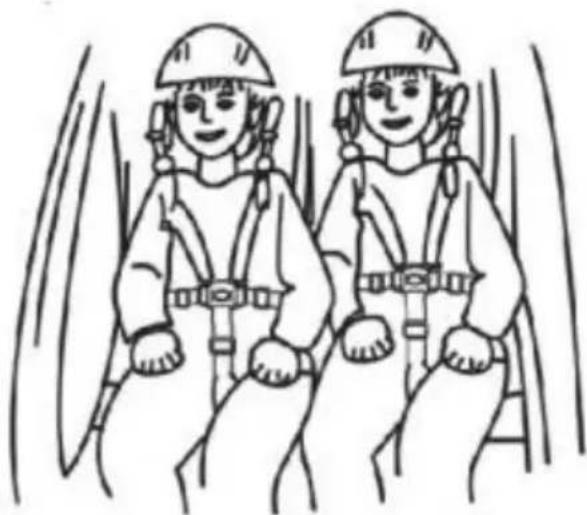

Använda säkerhetsselen:

1. Lossa börremmarna från mitten av höftspännet.
2. Sätt varje barn i mitten av varje passagerarutrymme.
3. Placera höftspännet mellan barnets ben.
4. Placera axelremmarna över varje barns axlar med midjebältet under barnets arm.

Viktigt : Justera remmarna så att höftspännet möter barnets mage.

1. Kläm fast axelremmarna i höftbältesspännet och justera axelremmarna.

- Undvik allvarliga skador genom att falla eller glida ut. Säkra alltid passagerar ordentligt med säkerhetsselen.

- Det kan vara farligt att lämna ditt barn utan uppsikt. Lämna aldrig ditt barn obevakat i eller nära cykelvagnen.

- Transportera aldrig spädbarn under 6 månader eller barn som ännu inte kan oberoende av.

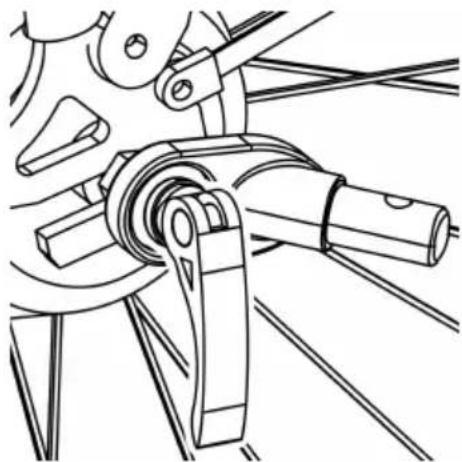

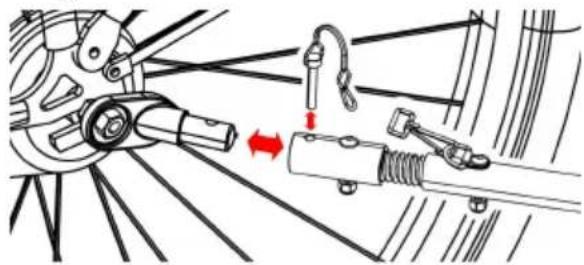

Fästa släpet på cykeln :

Kontrollera om dragcykeln är godkänd av tillverkaren för bogsering trailers! Att dra släp med en olämplig dragcykel kan leda till rambrott och oly med livshotande skador.

1. Snabbkopplingsaxel: Ta bort snabblåset från vänster sida av cykelns bakaxel. Montera kopplingen mellan snabbkopplingen och ramen. Dra åt snabblåset enligt cykeltillverkarens manual. Hitch kan sitta kvar på cykeln när släpet tas bort.

WARNING : Spänningsmuttern måste ha i gängorna i minst fem hela varv f säkerställa tillräcklig klämkraft för att hålla bakhjulet säkert. Underlåtenhet att d åt spänningsjusterande mutter helt kan resultera i olyckor med allvarlig skada dödsfall. Om snabbspetten är för kort måste den bytas ut. Rådfråga en professionell cykelmekaniker för lämpliga delar och hjälp.

1. Nutted Axle: Skruva loss muttern med bricka från vänster sida av cykel bakaxel. Montera kopplingen på axeln och skruva tillbaka muttern med brickan

WARNING : Axelmuttern måste ha i gångorna i minst fem hela varv för att säkerställa tillräcklig klämkraft för att hålla bakhjulet säkert. Underlåtenhet att dåt muttern helt kan leda till olyckor med allvarliga skador eller dödsfall. Om är för kort kan Universal Hitch inte användas! Rådfråga en professionell cykelmekaniker för lämpliga delar och hjälp.

1. Genomgående axel: Universalkopplingen passar inte en cykel med genomgående axel. Kontakta återförsäljaren för möjlig lösning.

Kontrollera före varje användning:

1. Hjulen är ordentligt fastsatta på släpet.
2. Däcken är pumpade till rekommenderat tryck på däckets sidovägg.
3. Dragkroken är ordentligt fastsatt på släpet.
4. Hitch är ordentligt fastsatt på cykeln.
5. Alla säkerhetsnålar är säkert lästa på plats.
6. Säkerhetsremmen på dragkroken är korrekt monterad.
7. Se till att cykeln är i gott skick, särskilt bromsar och däck (se cykeltillv, instruktioner).
8. Säkerhetsflaggan är på plats.

MAINTENANCE

Underhåll och rengör vagnen regelbundet för att hålla den i gott skick under tid.

• Kontrollera din släpvagn och tillbehör regelbundet för skador och tecken på slitage.
• Kontrollera alla metallkomponenter för eventuella brott eller sprickor. Använd släpvagnen om den är av metall komponenter är spruckna eller skadade.
• Kontrollera att vagnen inte är böjd, defekt, saknade eller lösa fästen eller s Dra åt lösa fästen eller fångar och byt ut skadade eller saknade delar.
• Inspektera tyget regelbundet efter revor, slitna fläckar eller andra tecken på skador.
• Rengör barnvagnen regelbundet med varmt vatten och en mild tvållösning. Använd aldrig aggressiv rengöringsmedel eller lösningsmedel.

- Rengör hjulaxlarna och smörj alla exponerade rörliga delar med fett eller ol. Kontrollera alltid hjul och utföra underhåll minst en gång per år.

Lagring:

• Förvara din släpvagn och tillbehör på en torr plats och inte i direkt solljus.
• Före förvaring, barnet bäraren måste vara torr för att förhindra bildning av

eller bakterier.
