Märke	Vevor
Modell	HR-011
Produkttyp	Kabelräckesstolpe
Material	Rostfritt stål
Rostbeständighet	Hög motståndskraft mot rost och korrosion
Rekommenderad användning	Invändiga och utvändiga räcken
Ej rekommenderad användning	Kustprojekt (saltmiljöer)
Användningsområden	Montering på stolpe för kablar och dekorativa tillbehör
Stödjande golvtyp	Betong eller trä
Borrdiameter	∅ 12 mm för förankring
Borrdiameter för ledstång	∅ 5,5 till 5,6 mm
Förpackningsinnehåll	Stolpe och monteringstillbehör (utan kabel, räckessats eller ledstång)
Golvfäste	Med expansionsskruvar (hammarskruvar)
Installation av ledstång	Fast stöd med självgängande skruvar
Kompatibilitet med ledstång	Horisontell, lutande eller bågformad
Kompatibla modellnummer	HR-001 till HR-023 (serie)
Teknisk support	www.vevor.com/support
Garanti	Elektroniskt garantibevis ingår
Underhåll och rengöring	Regelbunden rengöring med mjuk trasa och tvålvatten. Undvik slipande medel.
Reservdelar	Expansionsskruvar, självgängande skruvar, ledstångsfästen (tillgängliga på begäran)
Säkerhet	Använd inte som leksak. Håll smådelar utom räckhåll för barn. Läs hela manualen före användning.

Vanliga frågor - HR-011 Vevor

Vilka typer av kablar kan jag använda med denna HR-011-stolpe?

Stolpen är konstruerad för metallkablar till räcken. Kabelns diameter måste vara förenlig med medföljande kopplingar (ingår inte). Se handboken för exakta specifikationer.

Är HR-011-stolpen lämplig för utomhusbruk?

Ja, den är gjord av rostfritt stål som är rostbeständigt, idealisk för utomhusräcken. Den rekommenderas dock inte för kustprojekt på grund av den salta luften.

Hur monterar jag stolpen på ett betonggolv?

Markera borrpunkterna, använd en borrhammare för att göra ett hål på Ø12 mm, sätt i expansionsskruvarna och dra åt. Stäng sedan locket för att fästa stolpen.

Kan jag installera en lutande ledstång med denna stolpe?

Ja, ledstångsfästet kan vinklas för att passa en lutande ledstång. Följ installationsanvisningarna för lutning i handboken.

Vilka verktyg behövs för installationen?

Du behöver en borrhammare, en borrmaskin med borr Ø12 mm och Ø5,5-5,6 mm, en nyckel för att dra åt expansionsskruvarna och eventuellt åtdragningsverktyg.

Levereras produkten med kablar och ledstång?

Nej, HR-011-stolpen levereras endast med stolpen och monteringstillbehör. Kablar, räckessatser och ledstänger säljs separat.

Hur rengör och underhåller jag stolpen i rostfritt stål?

Rengör regelbundet med en mjuk trasa och tvålvatten. Undvik slipande eller klorbaserade rengöringsmedel. Skölj med rent vatten och torka för att undvika fläckar.

Vad är höjden på HR-011-stolpen?

Den exakta höjden anges inte i handboken, men stolparna i serien är vanligtvis mellan 900 mm och 1100 mm. Se produktens datablad för exakta mått.

Kan stolpen användas för ett balkongräcke?

Ja, den lämpar sig för invändiga och utvändiga räcken, inklusive balkonger. Se till att följa lokala säkerhetsföreskrifter och att fästa kablarna ordentligt.

Var hittar jag reservdelar till denna stolpe?

Reservdelar som expansionsskruvar eller ledstångsfästen finns på Vevors webbplats eller via kundtjänst. Besök www.vevor.com/support.

BRUKSANVISNING HR-011 Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

KABELRÄCKESSTOLPE

MODELL: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

< Endast bild för referens >

WARNING : Läs och förstå hela denna manual innan du använder eller servar denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefull egendom.

1. Varningen anger att lämpliga åtgärder bör vidtas för att undvika de potentiella faran för personskada.
2. Produktegenskaper gäller endast för korrekt och fullständigt monterad produkt.
3. Förvara små reservdelar utom räckhåll för barn, det är inte en lek inte barn leka.
4. För ytterligare information om delarna som listas på följande sidor monteringsdiagrammet i denna manual. Packa upp och separera alla c på ett rent arbetsområde.

SPARA DESSA INSTRUKTIONER

HUVUDFUNKTIONER

Denna produkt används huvudsakligen för pelarinstallation av trådfunktioner och dekorativa tillbehör.

VEVORs kabelräckesstolpe är tillverkad av alla material i rostfritt stål, har stor motständskraft mot rost och korrosion. Det kommer att fung lång livslängd för inre och yttre räcken med lågt underhåll. Observera det inte rekommenderas för kustprojekt.

Vi arbetar med alla ansträngningar för att tillhandahålla kvalitetsprodukte och professionell service, och göra VEVOR till ett pålitligt varumärke.

INSTALLATIONSANVISNING

Installationsindikation och tillämplig stolpe

Tillämplig för alla tekniska installationsscenarier.

Obs: Denna produkt inkluderar endast pelaren och dess monteringsfäst exklusive vajer, kabelräckessats, ledstång.

Nej	Komponenter	Bild	ANTAL
			Passande modell
			HR-001/HR-002	HR005~HR012/HR-019/HR-0 21/HR-0 23/	HR-00 3/HR-00 4	HR-013 ~ HR-01 6/HR-018 /HR-0 20/HR-0 22/	HR-017
1	posta		4	1	4	1	/
			/	/	/	/	1
2	Fyrkantigtomslag		4	1	/	/	/
3	Rektangul ärt omslag		/	/	4	1	/
4	ankarbult		16	4	16	4	4
5	Böjt fäste		4	1	4	1	/
6	Horisontell t fäste		4	1	4	1	/
7	insexnyck el		4	1	4	1	1
8	Öppen skiftnyckel		4	1	4	1	1
9	Plåtskruv		8	2	8	2	4
10	Plastöverd rag		/	/	/	/	1

INSTALLATION

För betong- eller trägolv

Steg 1. Markera borrpunkterna på lämpliga installationsplatser.	Steg 2. Använd en hammarborr för att göra ett hål för ∅ 1 de markerade punkterna.	Steg 3. Slå in ankarskruven i det borrade hålet.

Steg 4. Dra åt skruvarna	Steg 5. Stäng locket och slutför fixeringe stolpen.

Obs: Se till att pelaren är upprätt när du fäster stolpens bottenplat

Montera med ledstång (horisontell)

Steg 1: Fast fäste

Steg 2: Bestäm monteringspositionen för ledstången och markera sedan positionen under ledstången och fästhålen och borra hål med en ø 5,5-ø 5,6 mm borr.

Steg 3: Använd de självgängande skruvarna i tillbehöret för att fästa ledstången på stödet.

Det är också lämpligt för montering av bågsräcken och konsoler.

Montera med ledstång (lutning)

Steg 1: Fast fäste

Steg 2: Justera vinkeln på fästet så att det passar undersidan av ledstången. Bestäm monteringspositionen för ledstången och markera sedan positionen under ledstången och fästets hål och borra hål med ø 5,5-ø 5,6 mm borr.

Obs: Ledstången och fästet kan förfixeras med hjälp av spännverl så att flera monteringspunkter för fästet kan markeras och placera samtidigt.

Steg 3: Ta bort fästet från stolpen och använd sedan de självgångan skruvarna i tillbehöret för att fästa fästet på ledstången.

Fixa stolpen och fästet igen.

Det är också lämpligt för monte av bågsräcken och konsoler.	För modell HR-017

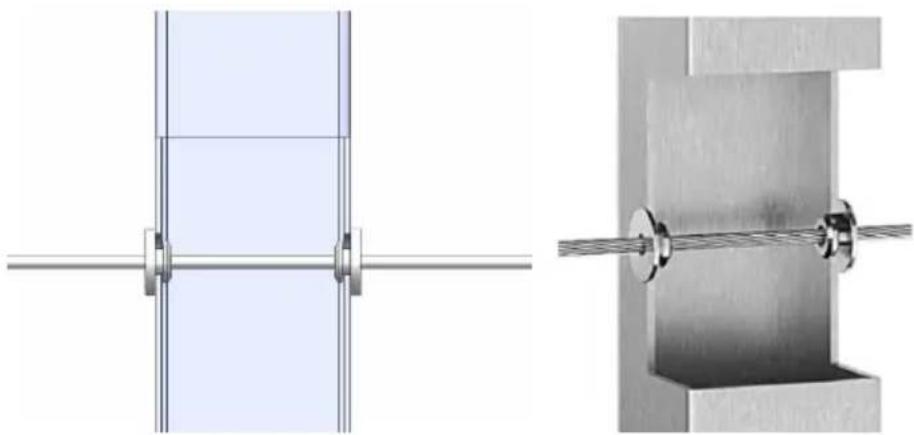

Installera med stållina och beslag

För nivåhjulsskyddshylsa

För Dubbspännare Horisontell montering och Vinkel

För spännskruv och fast anslutning
