POSTE DE BARANDILLA DE CABLE
MODELO: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023
< Imagen sólo como referencia > _
CONSIDERACIONES IMPORTANTES
ADVERTENCIA : Lea y comprenda este manual completo antes de operar o reparar este producto. El incumplimiento estas advertencias e instrucciones puede provocar lesiones personales o daños a bienes valiosos.
- La advertencia indica que se deben tomar las medidas adecuadas evitar el peligro potencial de lesiones personales.
- Las capacidades del producto se aplican únicamente al producto ensamblado de manera adecuada y completa.
- Mantenga las piezas de repuesto pequeñas fuera del alcance de l niños, no es un juguete, no permita que los niños jueguen.
- Para obtener información adicional sobre las piezas enumeradas e siguientes páginas, consulte el diagrama de montaje de este manual. Desenvuelva y separe todas las piezas en un área de trabajo limpia.
GUARDA ESTAS INSTRUCCIONES
CARACTERÍSTICAS PRINCIPALES
Este producto se utiliza principalmente para la instalación en columnas funciones de alambre y accesorios decorativos.
El poste de barandilla de cable de VEVOR está hecho completamente materiales de acero inoxidable, lo que tiene una gran resistencia al de la corrosión. Funcionará durante una larga vida útil para barandillas interiores y exteriores con bajo mantenimiento. Tenga en cuenta que recomienda para proyectos costeros.
Trabajamos con todo el esfuerzo para brindar productos de calidad y servicio profesional, y hacer de VEVOR una marca confiable.
INSTRUCCIONES DE INSTALACIÓN

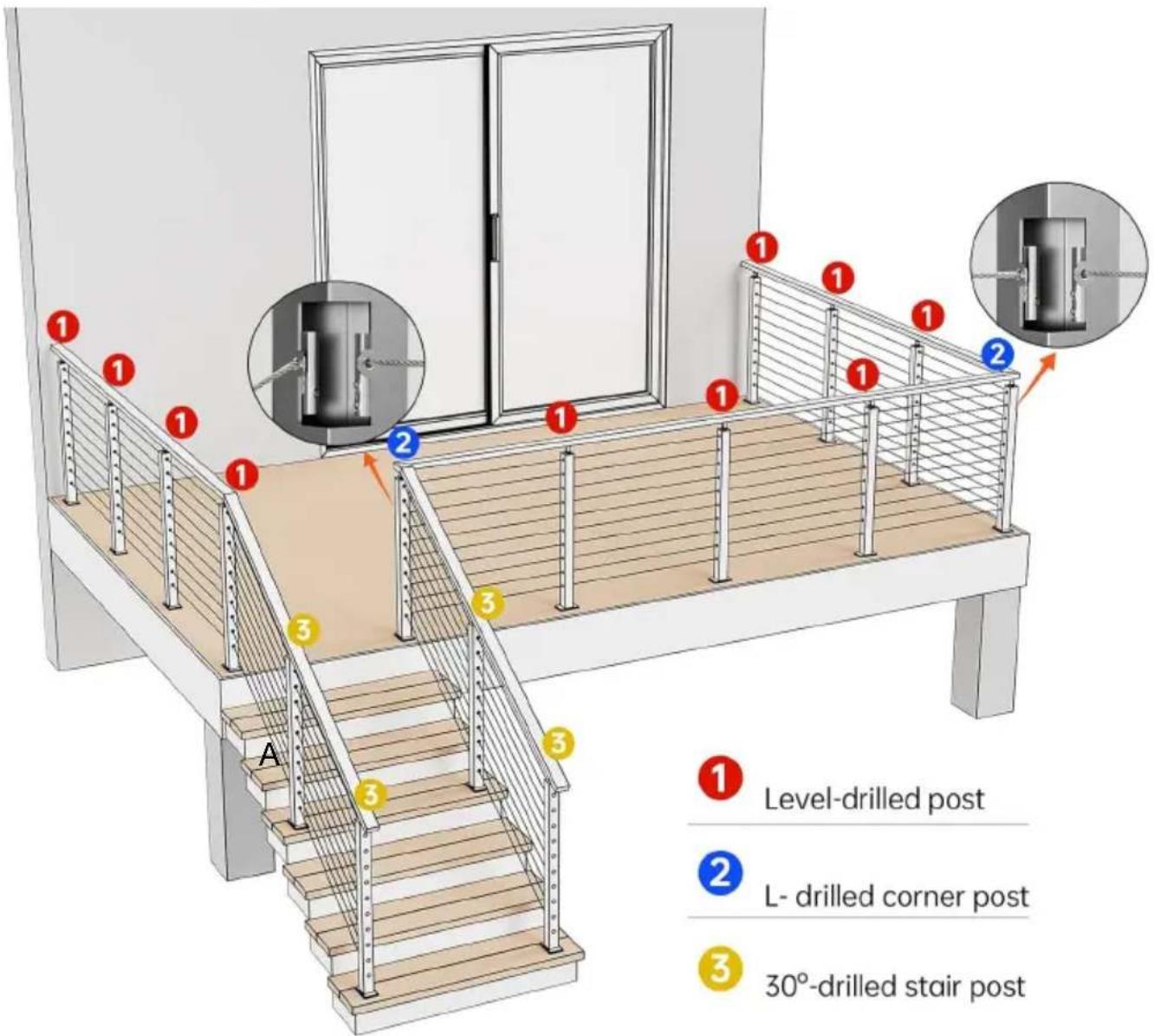

Indicación de instalación y publicación aplicable
Aplicable a todos los escenarios de instalación de ingeniería.
Nota: Este producto solo incluye la columna y sus sujetadores de instalación, excluyendo el cable metálico, el kit de barandilla de cable
pasamanos.
INFORMACIÓN DEL PRODUCTO
| Model o | perforado | Altura (mm) | Número perforado | Diámetro del agujero (mm) | Pasode agujeros (mm) | Tamaño de sección (mm) | Color | Incluye (piezas) |
| HR-0 01 | nivel | 1067 | 12 | 10,5 | 80 | 50*50 | Negro | 4 |
| HR-0 02 | nivel | 914 | 10 | 10,5 | 80 | 50*50 | Negro | 4 |
| HR-0 03 | nivel | 1067 | 12 | 8 | 80 | 30*50 | Negro | 4 |
| HR-0 04 | nivel | 914 | 10 | 8 | 80 | 30*50 | Negro | 4 |
| HR-0 05 | 30° | 1067 | 12 | 10,5×15 | 80 | 50*50 | Plata | 1 |
| HR-0 06 | 30° | 1067 | 12 | 10,5×15 | 80 | 50*50 | Negro | 1 |
| HR-0 07 | I | 1067 | 12 | 10,5 | 80 | 50*50 | Negro | 1 |
| HR-0 08 | No | 914 | / | / | / | 50*50 | Negro | 1 |
| HR-0 09 | nivel | 914 | 10 | 10,5 | 80 | 50*50 | Negro | 1 |
| HR-0 10 | 30° | 914 | 10 | 10,5×15 | 80 | 50*50 | Negro | 1 |
| HR-0 11 | I | 914 | 10 | 10,5 | 80 | 50*50 | Negro | 1 |
| HR-0 12 | nivel | 914 | 10 | 10,5 | 80 | 50*50 | Plata | 1 |
| HR-0 13 | 30° | 1067 | 12 | 8×13 | 80 | 30*50 | Negro | 1 |
| HR-0 14 | I | 1067 | 12 | 8 | 80 | 30*50 | Negro | 1 |
| HR-015 | 30° | 914 | 10 | 8×13 | 80 | 30*50 | Negroo | 1 |
| HR-016 | I | 914 | 10 | 8 | 80 | 30*50 | Negro | 1 |
| HR-017 | No | 914 | / | / | / | 38*38 | Negro | 1 |
| HR-018 | nivel | 1067 | 12 | 8 | 80 | 30*50 | Negro | 1 |
| HR-019 | No | 1067 | / | / | / | 50*50 | Negro | 1 |
| HR-020 | nivel | 914 | 10 | 8 | 80 | 30*50 | Negro | 1 |
| HR-021 | nivel | 1067 | 12 | 10,5 | 80 | 50*50 | Negro | 1 |
| HR-022 | nivel | 914 | 10 | 8 | 80 | 3 0*50 | Plata | 1 |
| HR-023 | nivel | 1067 | 12 | 10,5 | 80 | 50*50 | Plata | 1 |


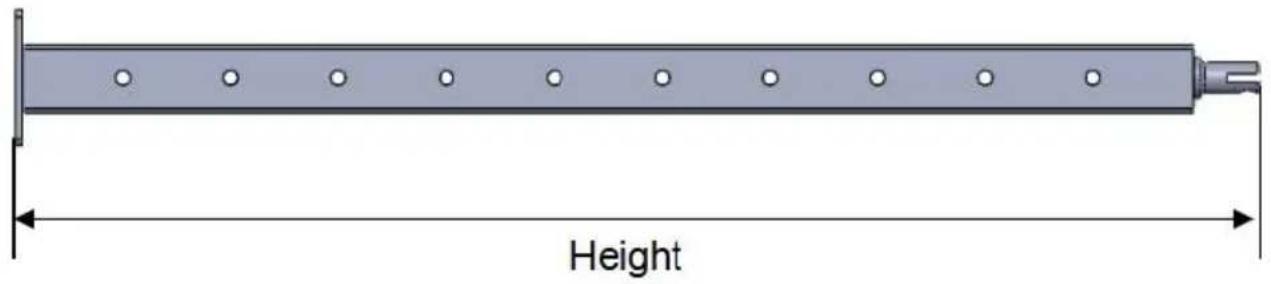

HeightPAQUETE INCLUIR
| No | Componentes | Imagen | CANTIDAD | ||||
| Modelo de ajuste | |||||||
| HR-001/HR-002 | HR005~HR012/HR-019/HR-0 21/HR-0 23/ | HR-00 3/HR-00 4 | HR-013 ~ HR-01 6/HR-018 /HR-0 20/HR-0 22/ | HR-017 | |||
| 1 | correo | 4 | 1 | 4 | 1 | / | |
| / | / | / | / | 1 | |||
| 2 | Tapa cuadrada |  | 4 | 1 | / | / | / |
| 3 | Tapa rectangular |  | / | / | 4 | 1 | / |
| 4 | perno de anclaje |  | dieciséis | 4 | dieciséis | 4 | 4 |
| 5 | Soporte curvo |  | 4 | 1 | 4 | 1 | / |
| 6 | soporte horizontal |  | 4 | 1 | 4 | 1 | / |
| 7 | llave hexagonal |  | 4 | 1 | 4 | 1 | 1 |
| 8 | Llave de boca |  | 4 | 1 | 4 | 1 | 1 |
| 9 | Tornillo de rosca |  | 8 | 2 | 8 | 2 | 4 |
| 10 | Cubierta plástica |  | / | / | / | / | 1 |
INSTALACIÓN

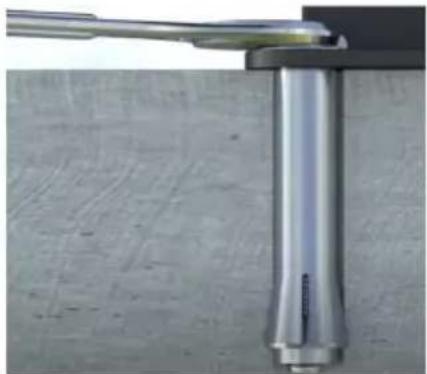

Para piso de concreto o madera
Paso 1. Marque los puntos de perforación en las ubicaciones o instalación
Paso 2. Utilice un taladro percutor para hacer un agujero de ∅ 12 en los punto
Paso 3. Martilla e tornillo de anclaje e el orificio perforado
| adecuadas. | marcados. | |
 |  | |
| Paso 4. Apriete los tornillos. | Paso 5. Cierra la tapa y termina de fij poste. | |
Nota: Asegúrese de que la columna esté en posición vertical al fija placa inferior del poste.

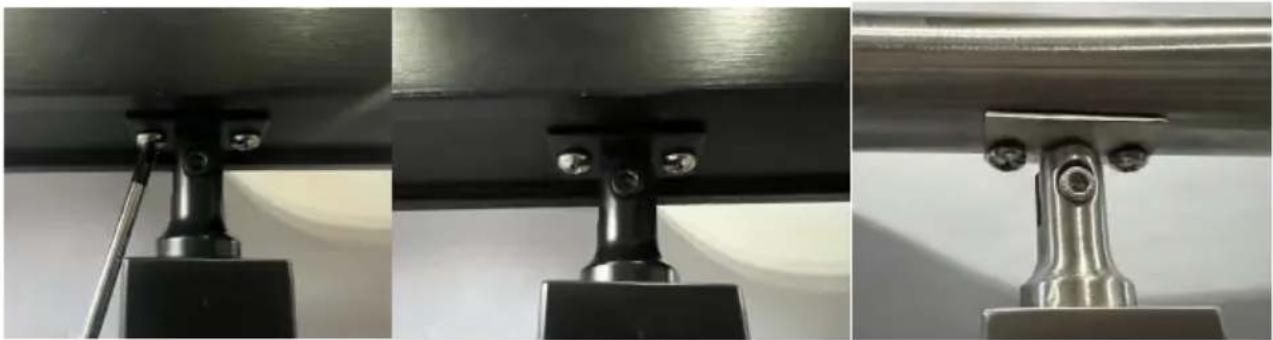

Montaje con pasamanos (horizontal)

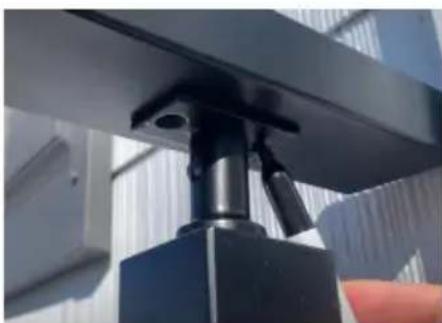

Paso 1: soporte fijo
Paso 2: Determine la posición de instalación del pasamano y luego marque la posición debajo de los orificios del pasamano y del soport taladre los orificios con un taladro de ∅ 5,5-∅ 5,6 mm.
Paso 3: Utilice los tornillos autorroscantes del accesorio para fijar el
pasamanos al soporte.
También es adecuado para la instalación de pasamanos y soportes e arco.
Montaje con pasamanos (gradiente)
Paso 1: soporte fijo

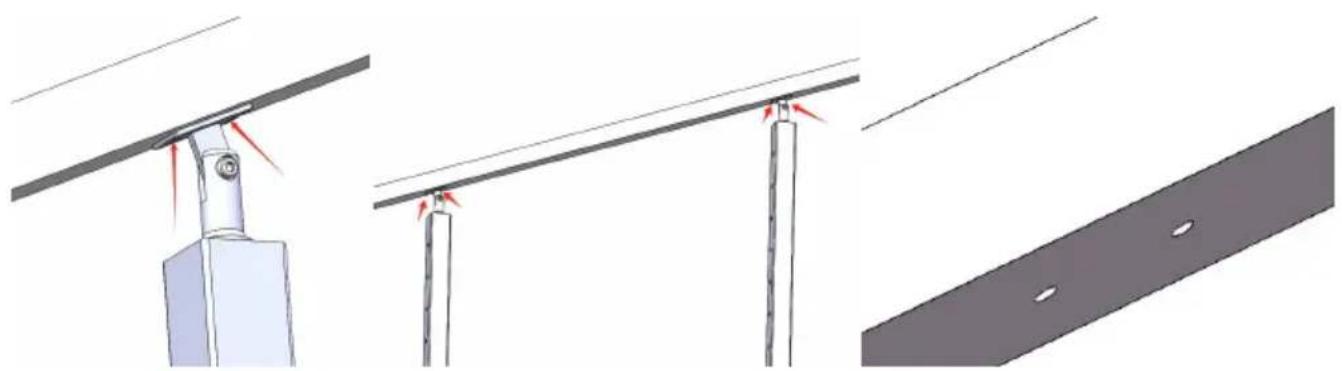

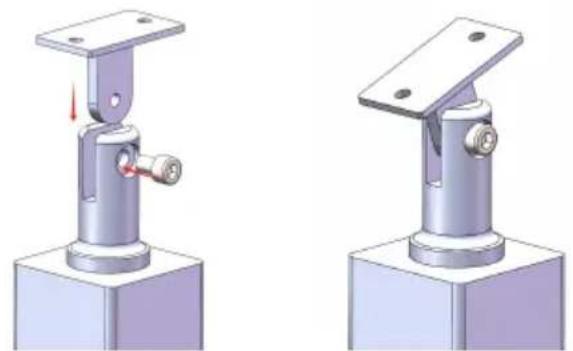

Paso 2: Ajuste el ángulo del soporte para que se ajuste a la parte del pasamano. Determine la posición de instalación del pasamano y I marque la posición debajo de los orificios del pasamano y del soport perfore los orificios con un taladro de ∅ 5,5-∅ 5,6 mm.
Nota: El pasamanos y el soporte se pueden fijar previamente cor ayuda de herramientas de sujeción, de modo que se puedan mar colocar múltiples puntos de instalación del soporte al mismo tiem

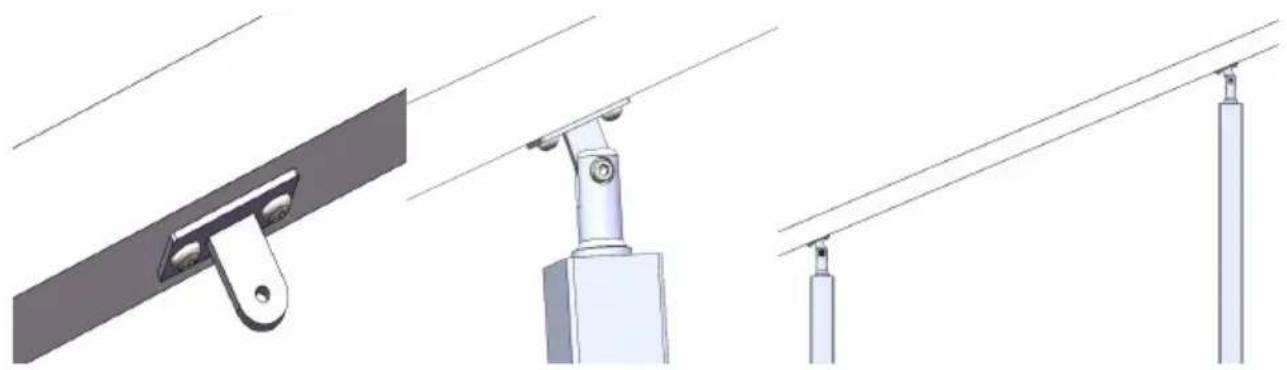

Paso 3: Retire el soporte del poste y luego use los tornillos autorros del accesorio para fijar el soporte al pasamano.
a fijar el poste y el soporte.
| También es adecuado para la instalación de pasamanos y soportes en arco. | Para el modelo HR-017 |
 |  |
Instalar con cable metálico y accesorios.
Para funda protectora de rueda nivelada
Para montaje horizontal y ángulo del tensor de pernos

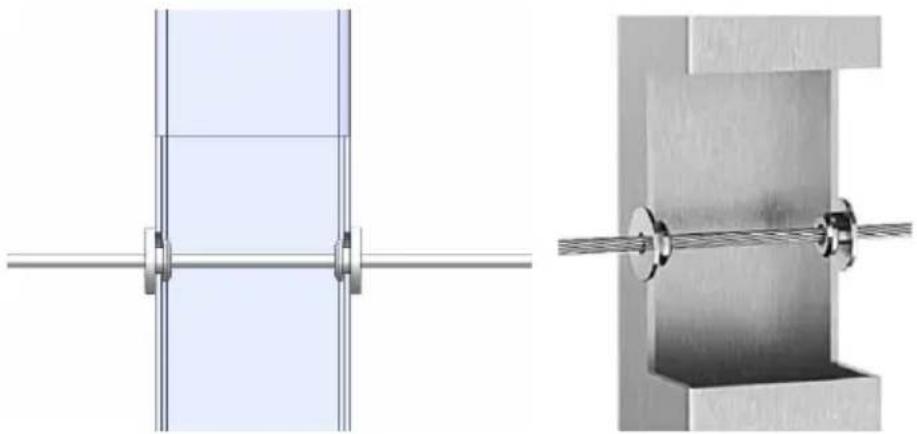

Para tensor tensor y terminal fijo
