Merk	Vevor
Model	HR-011
Producttype	Kabelrelingpaal
Materiaal	Roestvrij staal
Roestbestendigheid	Hoge weerstand tegen roest en corrosie
Aanbevolen gebruik	Binnen- en buitenreling
Niet aanbevolen gebruik	Kustprojecten (zoute omgevingen)
Toepassingen	Installatie op paal voor kabels en decoratieve accessoires
Type ondergrond	Beton of hout
Boordiameter	∅ 12 mm voor verankering
Boordiameter voor leuning	∅ 5,5 tot 5,6 mm
Inhoud van de verpakking	Paal en installatie-accessoires (zonder kabel, relingkit of leuning)
Bevestiging aan de vloer	Met ankerbouten (inslag)
Installatie leuning	Vaste steun met zelftappende schroeven
Compatibiliteit leuning	Horizontaal, hellend of gebogen
Compatibele modelnummers	HR-001 tot HR-023 (serie)
Technische ondersteuning	www.vevor.com/support
Garantie	Elektronisch garantiebewijs inbegrepen
Onderhoud en reiniging	Regelmatig reinigen met een zachte doek en zeepwater. Vermijd schurende producten.
Onderdelen	Ankerbouten, zelftappende schroeven, leuningsteunen (op aanvraag verkrijgbaar)
Veiligheid	Niet gebruiken als speelgoed. Houd kleine onderdelen buiten bereik van kinderen. Lees de handleiding volledig voor gebruik.

Veelgestelde vragen - HR-011 Vevor

Welke soorten kabels kan ik gebruiken met deze HR-011 paal?

De paal is ontworpen voor metalen relingkabels. De kabeldiameter moet compatibel zijn met de meegeleverde connectoren (niet inbegrepen). Raadpleeg de handleiding voor exacte specificaties.

Is de HR-011 paal geschikt voor buiten gebruik?

Ja, hij is gemaakt van roestvrij staal, ideaal voor buitenrelingen. Het wordt echter niet aanbevolen voor kustprojecten vanwege de zoute lucht.

Hoe installeer ik de paal op een betonnen vloer?

Markeer de boorpunten, gebruik een boorhamer om een gat van Ø12 mm te maken, steek de ankerbouten in en draai ze vast. Sluit vervolgens de afdekking om de paal te bevestigen.

Kan ik een hellende leuning met deze paal installeren?

Ja, de leuningsteun kan in hoek worden aangepast voor een hellende leuning. Volg de installatiestappen voor helling in de handleiding.

Welke gereedschappen zijn nodig voor de installatie?

U heeft een boorhamer, een boormachine met boren Ø12 mm en Ø5,5-5,6 mm, een sleutel voor het vastdraaien van de ankerbouten en eventueel span gereedschap nodig.

Wordt het product geleverd met kabels en leuning?

Nee, de HR-011 paal wordt alleen geleverd met de paal en installatie-accessoires. Kabels, relingkits en leuningen worden apart verkocht.

Hoe reinig en onderhoud ik de roestvrijstalen paal?

Reinig regelmatig met een zachte doek en zeepwater. Vermijd schurende of chloorhoudende reinigingsmiddelen. Spoel af met schoon water en droog om vlekken te voorkomen.

Wat is de hoogte van de HR-011 paal?

De exacte hoogte staat niet in de handleiding, maar de palen van deze serie meten doorgaans tussen 900 mm en 1100 mm. Raadpleeg de productspecificaties voor exacte afmetingen.

Kan de paal worden gebruikt voor een balkonreling?

Ja, hij is geschikt voor binnen- en buitenrelingen, inclusief balkons. Zorg ervoor dat u de lokale veiligheidsnormen naleeft en de kabels goed bevestigt.

Waar kan ik reserveonderdelen voor deze paal vinden?

Reserveonderdelen zoals ankerbouten of leuningsteunen zijn verkrijgbaar op de Vevor website of via de klantenservice. Raadpleeg www.vevor.com/support

GEBRUIKSAANWIJZING HR-011 Vevor

< Afbeelding alleen ter referentie > _

WAARSCHUWING : Lees en begrijp deze gehele handleiding voordat u dit product bedient of onderhoudt. Het niet opvo van deze waarschuwingen en instructies kan persoonlijk lets of schade aan waardevolle eigendommen veroorzaken.

1. De waarschuwing geeft aan dat passende maatregelen moeten wordt genomen om het potentiële gevaar van persoonlijk letsel te voorkomen
2. Productmogelijkheden zijn alleen van toepassing op correct en volle gemonteerde producten.
3. Bewaar kleine reserveonderdelen buiten het bereik van kinderen. He geen speelgoed. Laat kinderen niet spelen.
4. Voor aanvullende informatie over de onderdelen die op de volgen pagina's worden vermeld, verwijzen wij u naar het montageschema van deze handleiding. Pak alle onderdelen uit en scheid ze van elkaar op schone werkplek.

BEWAAR DEZE INSTRUCTIES

BELANGRIJKSTE KENMERKEN

Dit product wordt voornamelijk gebruikt voor kolominstallatie van draadfuncties en decoratieve accessoires.

De kabelrailpaal van VEVOR is gemaakt van volledig roestvrijstalen materialen, die een grote weerstand hebben tegen roest en corrosie. I zal een lange levensduur hebben voor binnen- en buitenleuningen met weinig onderhoud. Houd er rekening mee dat dit niet wordt aanbevole voor kustprojecten.

We doen er alles aan om kwaliteitsproducten en professionele service leveren, en maken van VEVOR een betrouwbaar merk.

Installatie-indicatie en toepasselijke post

Van toepassing op alle technische installatiescenario's .

Opmerking: Dit product bevat alleen de kolom en de

installatiebevestigingen, exclusief staalkabel, kabelrailset en leuning.

Voor betonnen of houten vloeren

Stap 1. Markeer de boorpunten op de juiste installatielocaties.

Stap 2. Gebruik een boorhamer om op d gemarkeerde punten een gat van ∅ 12 maken.

Stap 3. Hamer de ankerschroef in het geboorde gat.

Stap 4. Draai de schroeven vast	Stap 5. Sluit het deksel en voltooi he bevestigen van de paal.

Opmerking: Zorg ervoor dat de kolom rechtop staat wanneer u de bodemplaat van de paal bevestigt.

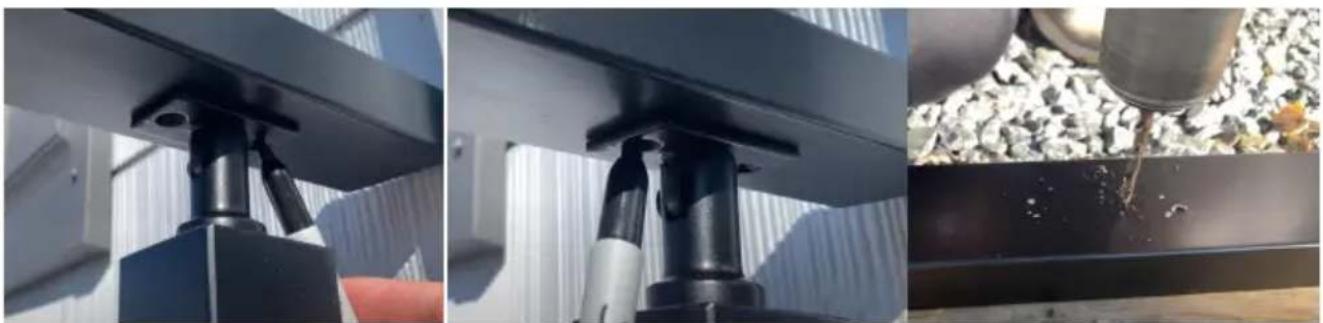

Montage met leuning (horizontaal)

Stap 1: Vaste beugel

Stap 2: Bepaal de installatiepositie van de leuning, markeer vervolgens positie onder de leuning en de beugelgaten en boor gaten met een van ∅ 5,5-∅ 5,6 mm.

Stap 3: Gebruik de parkers in het accessoire om de leuning aan de te bevestigen.

Het is ook geschikt voor de installatie van boogleuningen en beugels.

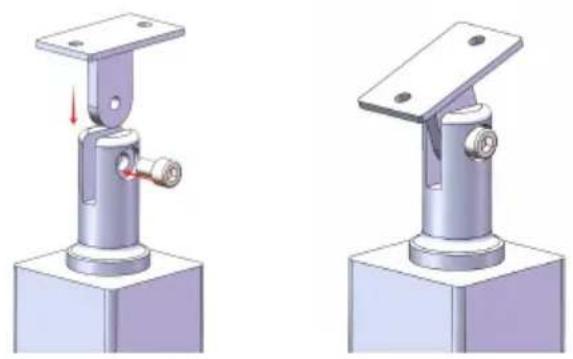

Monteer met leuning (gradiënt)

Stap 1: Vaste beugel

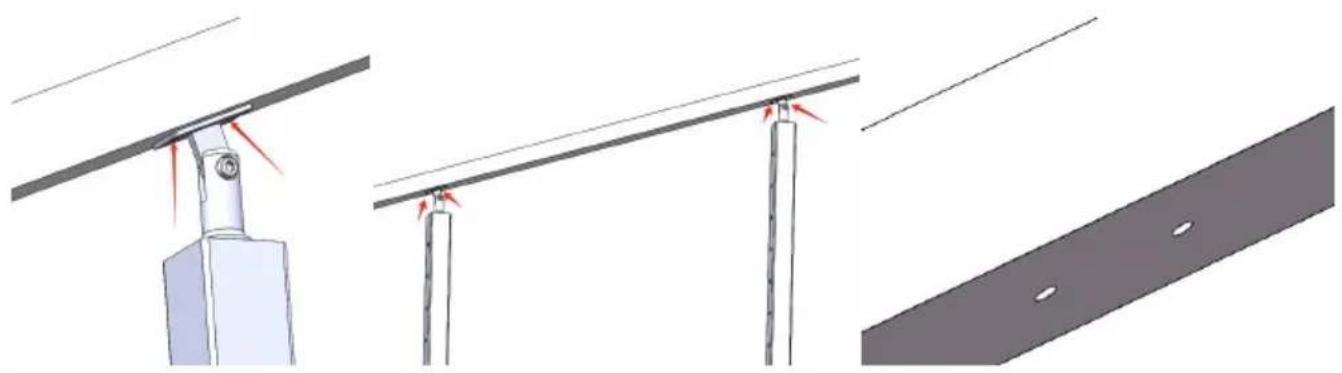

Stap 2: Pas de hoek van de beugel aan zodat deze op de onderka de leuning past. Bepaal de installatiepositie van de leuning en markee vervolgens de positie onder de leuning en de beugelgaten en boor ga met een boor van ∅ 5,5-∅ 5,6 mm.

Opmerking:De leuning en beugel kunnen met behulp van klemgereedschap vooraf worden bevestigd, zodat meerdere montagepunten van de beugel tegelijkertijd kunnen worden gemarkeerd en gepositioneerd.

Stap 3: Verwijder de beugel van de paal en gebruik vervolgens de zelftappende schroeven in het accessoire om de beugel aan de leunir bevestigen.

Bevestig de paal en beugel opnieuw.

Het is ook geschikt voor de ins van boogleuningen en beugels

Voor model HR-017

Installeren met staalkabel en fittingen

Voor Level wielbeschermerhuls

Voor spanschroefspanner en vaste terminal
