Marka	Vevor
Model	HR-011
Typ produktu	Słup balustrady linowej
Materiał	Stal nierdzewna
Odporność na rdzę	Wysoka odporność na rdzę i korozję
Zalecane zastosowanie	Balustrady wewnętrzne i zewnętrzne
Niewskazane zastosowanie	Projekty nadmorskie (środowisko słone)
Zastosowania	Montaż na słupie dla lin i akcesoriów dekoracyjnych
Typ podłoża	Beton lub drewno
Średnica wiercenia	∅ 12 mm dla kotwy
Średnica wiercenia dla poręczy	∅ 5,5 do 5,6 mm
Zawartość opakowania	Kolumna i akcesoria montażowe (bez liny, zestawu balustrady ani poręczy)
Mocowanie do podłoża	Za pomocą kotew wbijanych
Montaż poręczy	Stały wspornik z wkrętami samowiercącymi
Kompatybilność poręczy	Poziome, nachylone lub łukowe
Zgodne numery modeli	HR-001 do HR-023 (seria)
Wsparcie techniczne	www.vevor.com/support
Gwarancja	Elektroniczny certyfikat gwarancyjny w zestawie
Konserwacja i czyszczenie	Regularne czyszczenie miękką ściereczką i wodą z mydłem. Unikać środków ściernych.
Części zamienne	Kotwy, wkręty samowiercące, wsporniki poręczy (dostępne na zamówienie)
Bezpieczeństwo	Nie używać jako zabawka. Trzymać małe części poza zasięgiem dzieci. Przeczytać całą instrukcję przed użyciem.

Często zadawane pytania - HR-011 Vevor

Jakie rodzaje lin mogę użyć z tym słupem HR-011?

Słup jest przeznaczony do metalowych lin balustradowych. Średnica liny musi być zgodna z dołączonymi łącznikami (nie w zestawie). Sprawdź instrukcję, aby uzyskać dokładne specyfikacje.

Czy słup HR-011 nadaje się do użytku na zewnątrz?

Tak, jest wykonany ze stali nierdzewnej odpornej na rdzę, idealny do balustrad zewnętrznych. Nie jest jednak zalecany do projektów nadmorskich ze względu na słone powietrze.

Jak zamontować słup na podłożu betonowym?

Zaznacz punkty wiercenia, użyj młota udarowego, aby wywiercić otwór Ø12 mm, włóż kotwy i dokręć. Następnie zamknij pokrywę, aby przymocować słup.

Czy mogę zamontować poręcz nachyloną z tym słupem?

Tak, wspornik poręczy można regulować pod kątem, aby dopasować do nachylonej poręczy. Postępuj zgodnie z instrukcjami montażu dla nachylenia w instrukcji.

Jakie narzędzia są potrzebne do montażu?

Będziesz potrzebować młota udarowego, wiertarki z wiertłami Ø12 mm i Ø5,5-5,6 mm, klucza do dokręcania kotew i ewentualnie narzędzi do zaciskania.

Czy produkt jest dostarczany z linami i poręczą?

Nie, słup HR-011 jest dostarczany tylko z kolumną i akcesoriami montażowymi. Liny, zestawy balustrad i poręcze są sprzedawane osobno.

Jak czyścić i konserwować słup ze stali nierdzewnej?

Regularnie czyść miękką ściereczką i wodą z mydłem. Unikaj środków ściernych lub zawierających chlor. Spłucz czystą wodą i osusz, aby uniknąć smug.

Jaka jest wysokość słupa HR-011?

Dokładna wysokość nie jest podana w instrukcji, ale słupy z tej serii mają zazwyczaj od 900 mm do 1100 mm. Sprawdź kartę techniczną produktu, aby uzyskać dokładne wymiary.

Czy słup może być używany do balustrady balkonowej?

Tak, nadaje się do balustrad wewnętrznych i zewnętrznych, w tym balkonów. Upewnij się, że przestrzegasz lokalnych norm bezpieczeństwa i prawidłowo mocujesz liny.

Gdzie mogę znaleźć części zamienne do tego słupa?

Części zamienne, takie jak kotwy lub wsporniki poręczy, są dostępne na stronie Vevor lub u obsługi klienta. Odwiedź www.vevor.com/support

INSTRUKCJA OBSŁUGI HR-011 Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

SŁUPEK PORECZY KABLOWEJ

MODEL: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

< Zdjęcie wyłącznie w celach informacyjnych >

OSTRZEŻENIE : Przed przystąpieniem do obsługi lub serwisowania tego produktu należy przeczytać i zrozumieć całą niniejszą instrukcję. Niezastosowanie się do tych ostrzeżeń i instrukcji może spowodować obrażenia ciała lub uszkodzenie cennego mienia.

1. Ostrzeżenie wskazuje, że należy podjąć odpowiednie działania, aby uniknąć potencjalnego niebezpieczeństwa obrażeń ciała.
2. Możliwości produktu dotyczą wyłącznie prawidłowo i całkowicie zmontowanego produktu.
3. Małe części zamienne należy trzymać poza zasięgiem dzieci. To zabawka. Nie pozwalaj dzieciom na zabawę.
4. Dodatkowe informacje dotyczące części wymienionych na kolejnych stronach można znaleźć w schemacie montażu w niniejszej instrukcji. Rozpakuj i oddziel wszystkie części w czystym miejscu pracy.

ZACHOWAJ TE INSTRUKCJE

GŁÓWNE CECHY

Ten produkt jest używany głównie do montażu kolumn z funkcjami drutowymi i akcesoriami dekoracyjnymi.

Słupek poręczy kablowych firmy VEVOR wykonany jest w całości ze s nierdzewnej, która charakteryzuje się dużą odpornością na rdzę i koroz Będzie działać przez długi czas w przypadku balustrad wewnętrznych i zewnętrznych przy niewielkich wymaganiach konserwacyjnych. Należy pamiętać, że nie jest on zalecany do projektów przybrzeżnych.

Dokładamy wszelkich starań, aby zapewnić wysoką jakość produktów i profesjonalną obsługę oraz sprawić, że VEVOR będzie niezawodną marką.

INSTRUKCJA INSTALACJI

Wskazanie instalacji i odpowiedni słupek

Ma zastosowanie do wszystkich scenariuszy instalacji inżynieryjnych.

Uwaga: ten produkt zawiera wyłącznie kolumnę i elementy mocujące c niej, z wyłączeniem liny stalowej, zestawu poręczy kablowych i poręczy

NIE	składniki	Zdjęcie	ILOŚĆ
			Dopasowany model
			HR-001/HR-002	HR005~HR012/HR-019/HR-0 21/HR-0 23/	HR-00 3/HR-00 4	HR-013 ~ HR-01 6/HR-018 /HR-0 20/HR-0 22/	HR-017
1	post		4	1	4	1	/
			/	/	/	/	1
2	Kwadratowa osłona		4	1	/	/	/
3	Prostokątna osłona		/	/	4	1	/
4	śrubakotwowa		16	4	16	4	4
5	Zakrzywionywspornik		4	1	4	1	/
6	Wspornikpoziomy		4	1	4	1	/
7	kluczsześciokątny		4	1	4	1	1
8	Kluczpłaski		4	1	4	1	1
9	Śrubagwintująca		8	2	8	2	4
10	Plastikowaobudowa		/	/	/	/	1

INSTALACJA

Do podłóg betonowych lub drewnianych

Krok 1. Zaznacz punkty wiercenia w odpowiednich

Krok 2. Za pomocą wiertarki udarowej wykonaj w

Krok 3. Wbij śrube kotwową w wywiercony otwór.

miejscach montażu.	zaznaczonych punktach otwór o średnicy 12.
Krok 4. Dokręć śrub	Krok 5. Zamknij pokrywę i dokończ mocov słupka.

Uwaga: Podczas mocowania dolnej płyty słupka upewnij się, że kolumna jest ustawiona pionowo.

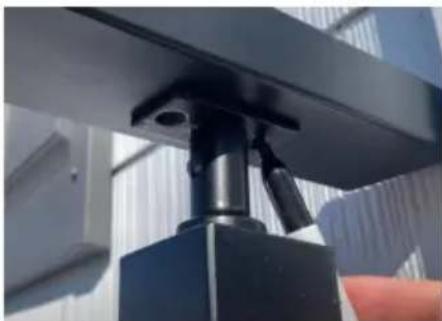

Mocowanie z poręczą (poziomo)

Krok 1: Naprawiono wspornik

Krok 2: Określ pozycję montażową poręczy, a następnie zaznacz położenie pod poręczą i otworami wspornika i wywierć otwory wiertłem 5,5-0 5,6mm.

Krok 3: Użyj wkrętów samogwintujących znajdujących się w akcesorium aby przymocować poręcz do wspornika.

Nadaje się również do montażu poręczy łukowych i wsporników.

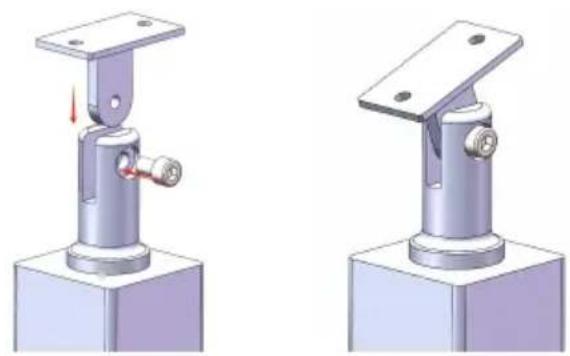

Montaż z poręczą (gradient)

Krok 1: Naprawiono wspornik

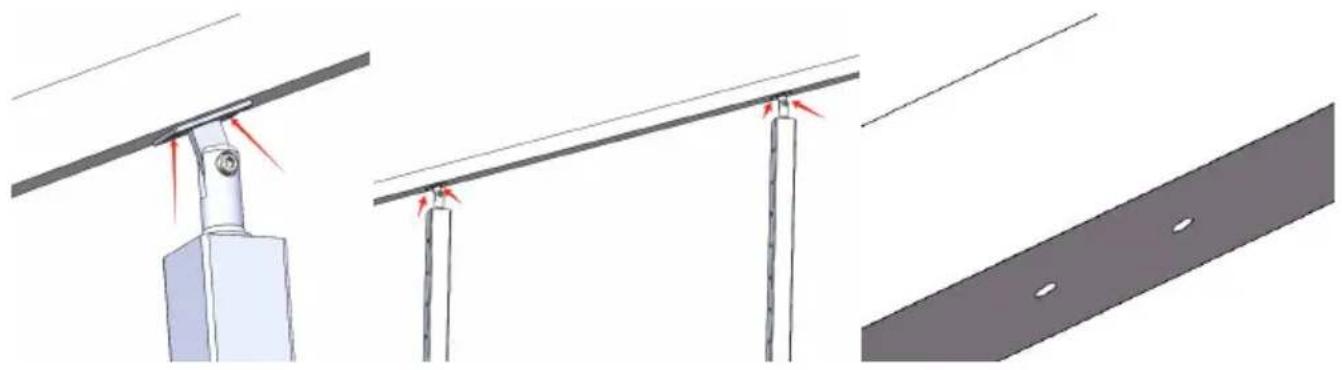

Krok 2: Dostosuj kąt wspornika, aby dopasować go do spodniej strony poręczy. Określ pozycję montażową poręczy, a następnie zaznacz pozy pod poręczą i otworami wspornika, a następnie wywierć otwory wiertłej 5,5 - 5,6 mm.

Uwaga: Poręcz i wspornik można wstępnie zamocować za pomocą narzędzi zaciskowych, dzięki czemu można jednocześnie zaznaczyć ustawić wiele punktów montażowych wspornika.

Krok 3: Zdejmij wspornik ze słupka, a następnie użyj wkrętów samogwintujących znajdujących się w akcesorium, aby przymocować wspornik do poręczy.

Zamocuj ponownie słupek i wspornik.

Nadaje się również do montaż poręczy łukowych i wsporników	Dla modelu HR-017

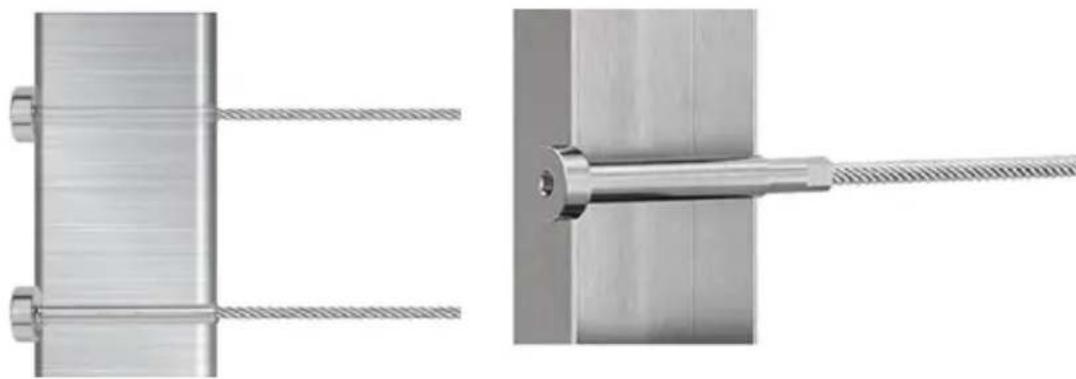

Montaż za pomocą liny stalowej i okuć

Do tulei zabezpieczającej koło poziome

Do napinacza dwustronnego, montaż poziomy i kątowy

Do napinacza śruby rzymskiej i zacisku stałego
