INSTRUKCJA OBSŁUGI HR-015 Vevor
Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support
SŁUPEK PORECZY KABLOWEJ
MODEL: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023
< Zdjęcie wyłącznie w celach informacyjnych >
OSTRZEŻENIE : Przed przystąpieniem do obsługi lub serwisowania tego produktu należy przeczytać i zrozumieć całą niniejszą instrukcję. Niezastosowanie się do tych ostrzeżeń i instrukcji może spowodować obrażenia ciała lub uszkodzenie cennego mienia.
- Ostrzeżenie wskazuje, że należy podjąć odpowiednie działania, aby uniknąć potencjalnego niebezpieczeństwa obrażeń ciała.
- Możliwości produktu dotyczą wyłącznie prawidłowo i całkowicie zmontowanego produktu.
- Małe części zamienne należy trzymać poza zasięgiem dzieci. To zabawka. Nie pozwalaj dzieciom na zabawę.
- Dodatkowe informacje dotyczące części wymienionych na kolejnych stronach można znaleźć w schemacie montażu w niniejszej instrukcji. Rozpakuj i oddziel wszystkie części w czystym miejscu pracy.
ZACHOWAJ TE INSTRUKCJE
GŁÓWNE CECHY
Ten produkt jest używany głównie do montażu kolumn z funkcjami drutowymi i akcesoriami dekoracyjnymi.
Słupek poręczy kablowych firmy VEVOR wykonany jest w całości ze s nierdzewnej, która charakteryzuje się dużą odpornością na rdzę i koroz Będzie działać przez długi czas w przypadku balustrad wewnętrznych i zewnętrznych przy niewielkich wymaganiach konserwacyjnych. Należy pamiętać, że nie jest on zalecany do projektów przybrzeżnych.
Dokładamy wszelkich starań, aby zapewnić wysoką jakość produktów i profesjonalną obsługę oraz sprawić, że VEVOR będzie niezawodną marką.
INSTRUKCJA INSTALACJI

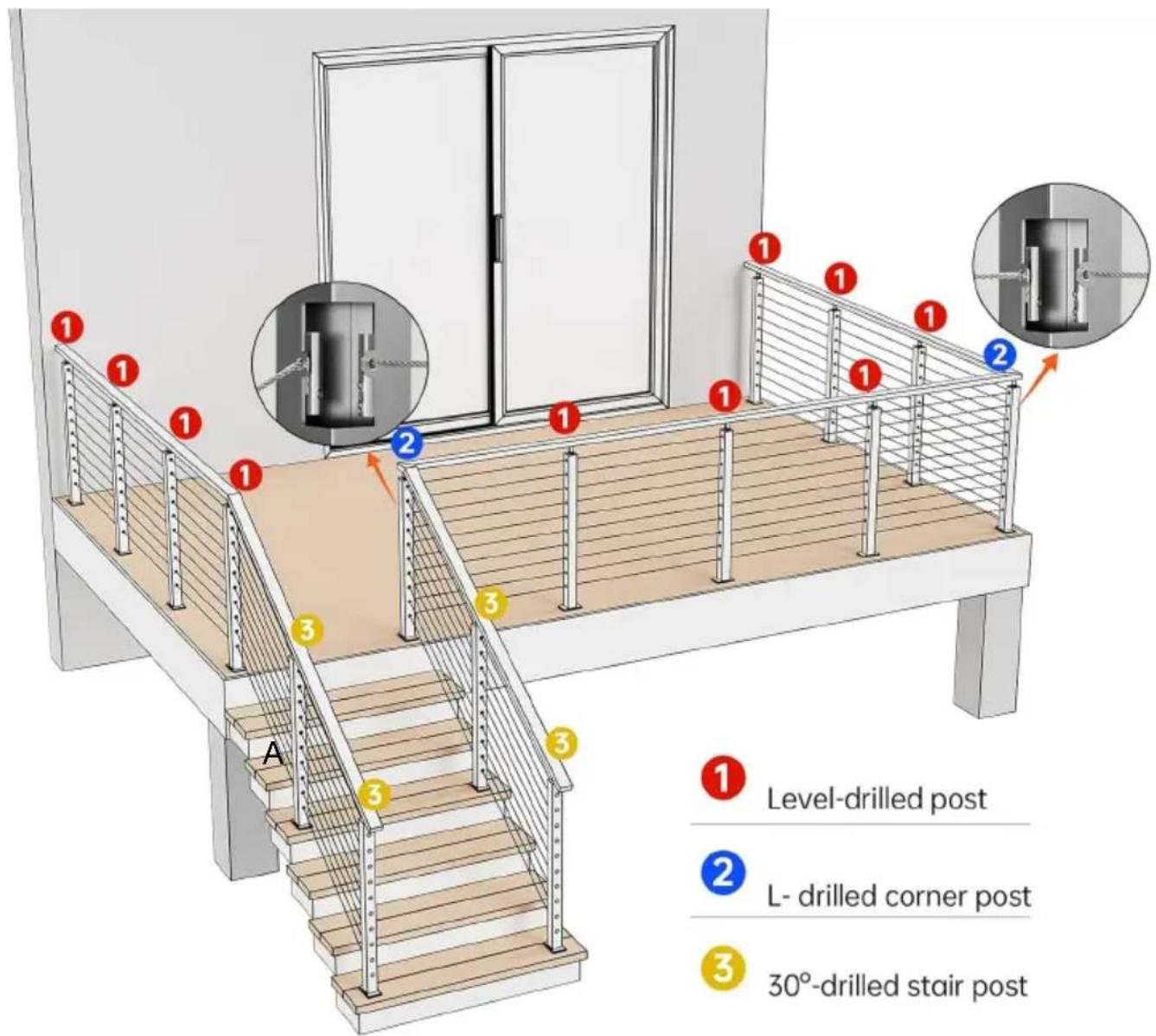

Wskazanie instalacji i odpowiedni słupek
Ma zastosowanie do wszystkich scenariuszy instalacji inżynieryjnych.
Uwaga: ten produkt zawiera wyłącznie kolumnę i elementy mocujące c niej, z wyłączeniem liny stalowej, zestawu poręczy kablowych i poręczy
| NIE | składniki | Zdjęcie | ILOŚĆ | ||||
| Dopasowany model | |||||||
| HR-001/HR-002 | HR005~HR012/HR-019/HR-0 21/HR-0 23/ | HR-00 3/HR-00 4 | HR-013 ~ HR-01 6/HR-018 /HR-0 20/HR-0 22/ | HR-017 | |||
| 1 | post | 4 | 1 | 4 | 1 | / | |
| / | / | / | / | 1 | |||
| 2 | Kwadratowa osłona |  | 4 | 1 | / | / | / |
| 3 | Prostokątna osłona |  | / | / | 4 | 1 | / |
| 4 | śrubakotwowa |  | 16 | 4 | 16 | 4 | 4 |
| 5 | Zakrzywionywspornik |  | 4 | 1 | 4 | 1 | / |
| 6 | Wspornikpoziomy |  | 4 | 1 | 4 | 1 | / |
| 7 | kluczsześciokątny |  | 4 | 1 | 4 | 1 | 1 |
| 8 | Kluczpłaski |  | 4 | 1 | 4 | 1 | 1 |
| 9 | Śrubagwintująca |  | 8 | 2 | 8 | 2 | 4 |
| 10 | Plastikowaobudowa |  | / | / | / | / | 1 |
INSTALACJA

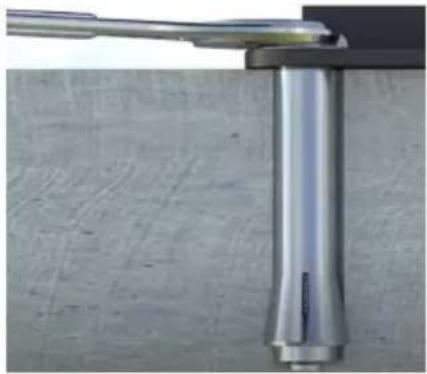

Do podłóg betonowych lub drewnianych
Krok 1. Zaznacz punkty wiercenia w odpowiednich
Krok 2. Za pomocą wiertarki udarowej wykonaj w
Krok 3. Wbij śrube kotwową w wywiercony otwór.
| miejscach montażu. | zaznaczonych punktach otwór o średnicy 12. | |
 |  | |
| Krok 4. Dokręć śrub | Krok 5. Zamknij pokrywę i dokończ mocov słupka. | |
Uwaga: Podczas mocowania dolnej płyty słupka upewnij się, że kolumna jest ustawiona pionowo.

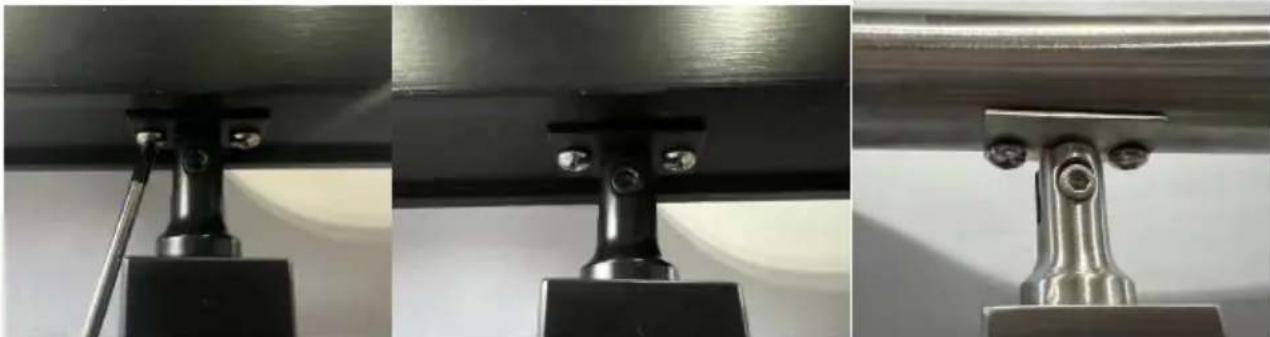

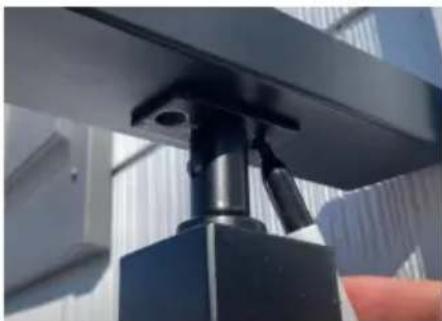

Mocowanie z poręczą (poziomo)
Krok 1: Naprawiono wspornik
Krok 2: Określ pozycję montażową poręczy, a następnie zaznacz położenie pod poręczą i otworami wspornika i wywierć otwory wiertłem 5,5-0 5,6mm.
Krok 3: Użyj wkrętów samogwintujących znajdujących się w akcesorium aby przymocować poręcz do wspornika.
Nadaje się również do montażu poręczy łukowych i wsporników.

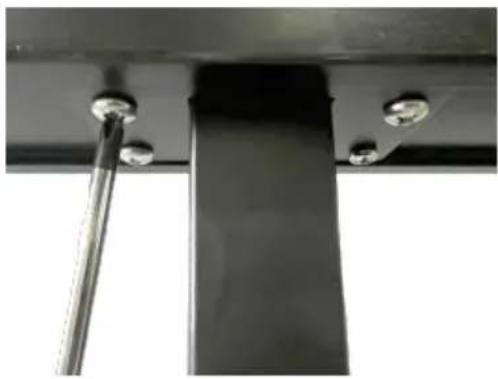

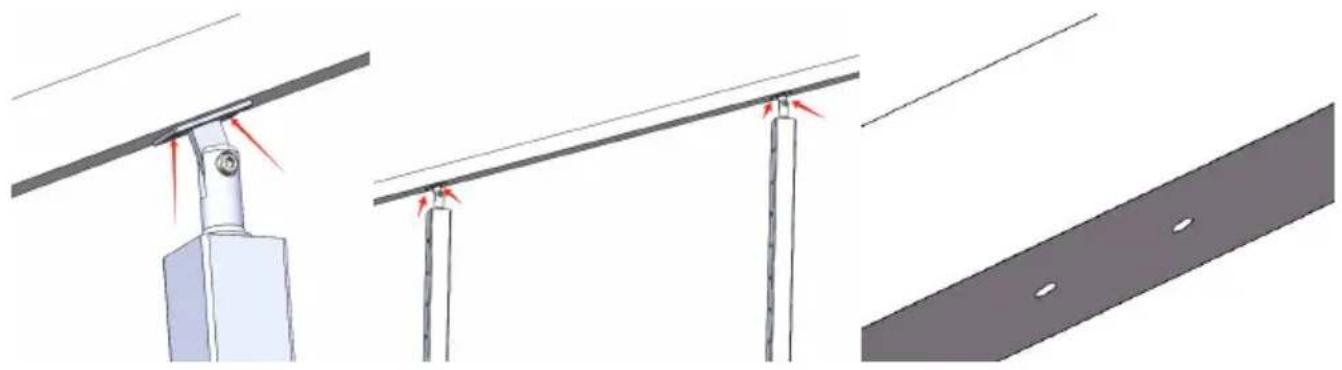

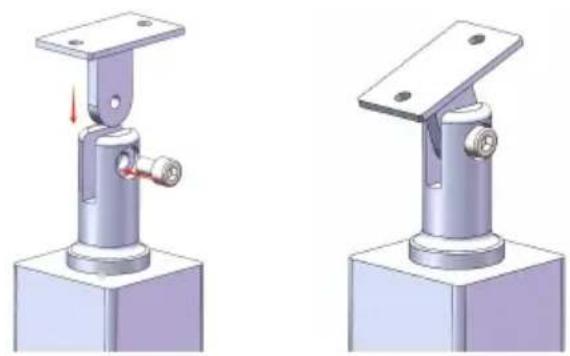

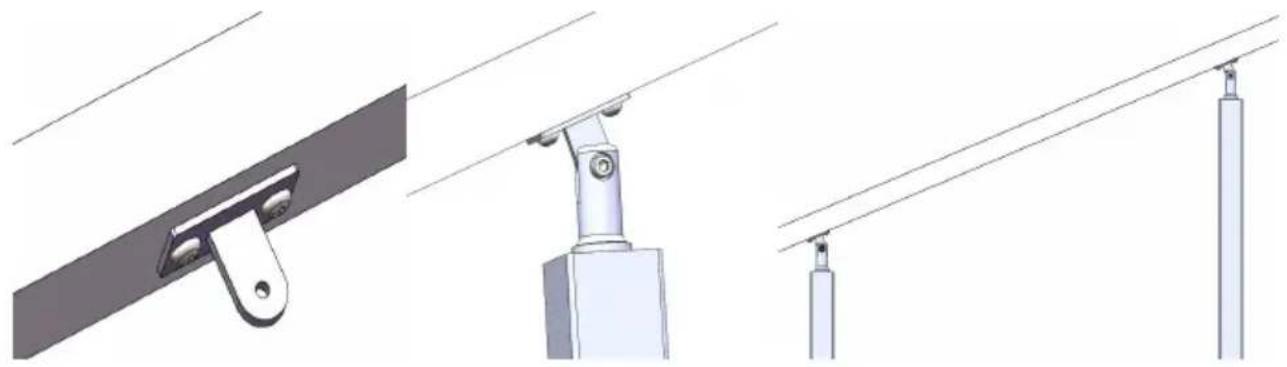

Montaż z poręczą (gradient)
Krok 1: Naprawiono wspornik
Krok 2: Dostosuj kąt wspornika, aby dopasować go do spodniej strony poręczy. Określ pozycję montażową poręczy, a następnie zaznacz pozy pod poręczą i otworami wspornika, a następnie wywierć otwory wiertłej 5,5 - 5,6 mm.
Uwaga: Poręcz i wspornik można wstępnie zamocować za pomocą narzędzi zaciskowych, dzięki czemu można jednocześnie zaznaczyć ustawić wiele punktów montażowych wspornika.
Krok 3: Zdejmij wspornik ze słupka, a następnie użyj wkrętów samogwintujących znajdujących się w akcesorium, aby przymocować wspornik do poręczy.
Zamocuj ponownie słupek i wspornik.
| Nadaje się również do montaż poręczy łukowych i wsporników | Dla modelu HR-017 |
 |  |

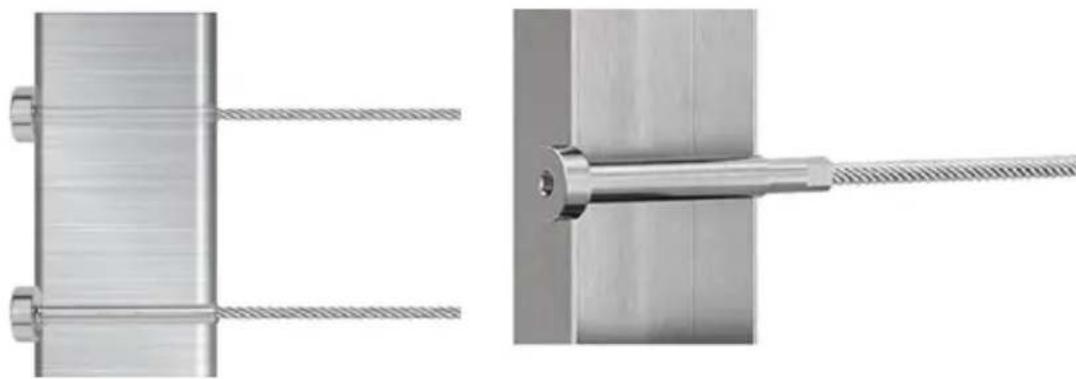

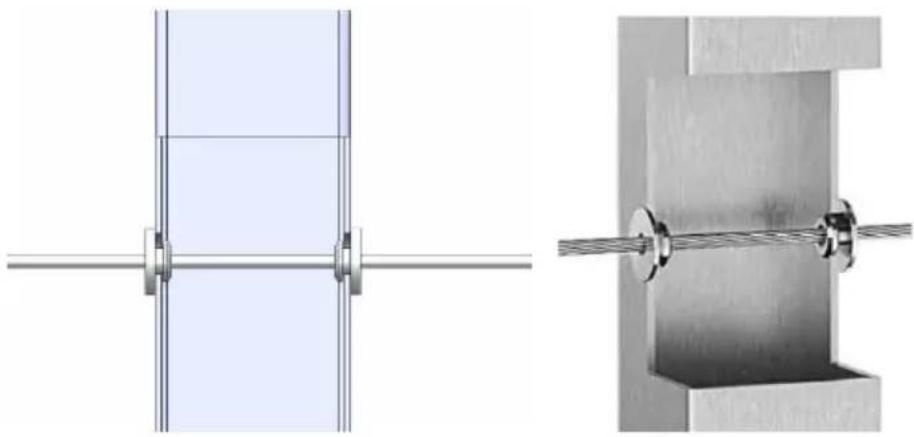

Montaż za pomocą liny stalowej i okuć
Do tulei zabezpieczającej koło poziome
Do napinacza dwustronnego, montaż poziomy i kątowy
Do napinacza śruby rzymskiej i zacisku stałego
