Producttype	Kabelrailpaal
Merk	Vevor
Model	HR-015
Materiaal	Roestvrij staal
Beoogd gebruik	Montage op paal voor kabels en decoratieve accessoires
Paalhoogte	Ongeveer 91 cm (afhankelijk van model)
Paaldiameter	Ongeveer 4,2 cm
Gewicht	Ongeveer 2,5 kg
Corrosiebestendigheid	Ja (behalve kustgebieden)
Installatietype	Beton- of houten vloer, boren ∅12 mm
Inbegrepen	Paal, basisplaat, ankerbouten, deksel
Compatibele accessoires	Leuning (horizontaal of schuin), stalen kabel, railkit
Hoekverstelling	Verstelbare houder voor schuine leuning
Onderhoud	Reinigen met zachte doek en zeepsop
Veiligheidsvoorschriften	Niet gebruiken als speelgoed; houd kleine onderdelen buiten bereik van kinderen
Garantie	Elektronisch garantiebewijs beschikbaar op www.vevor.com/support

Veelgestelde vragen - HR-015 Vevor

Is deze paal geschikt voor buitengebruik?

Ja, de paal is gemaakt van roestvrij staal dat bestand is tegen roest, maar het wordt niet aanbevolen voor kustprojecten vanwege de zoute lucht.

Welke gereedschappen zijn nodig voor de installatie?

U hebt een boorhamer met boor ∅12 mm, een sleutel, een waterpas en eventueel een kabeltang nodig.

Wordt de stalen kabel meegeleverd met de paal?

Nee, de paal wordt zonder kabel verkocht. U moet de kabel en de railkit apart aanschaffen.

Wat is de standaardhoogte van de paal?

De typische hoogte is ongeveer 91 cm, maar controleer de exacte afmetingen op het gegevensblad van model HR-015.

Kan ik deze paal op een houten terras installeren?

Ja, de paal kan op hout worden bevestigd. Volg de boorstappen en gebruik de meegeleverde ankerbouten.

Hoe stel ik de hoek van de houder af voor een schuine leuning?

Draai de schroeven van de houder los, kantel deze in de gewenste hoek en draai ze weer vast. Gebruik een waterpas om de uitlijning te controleren.

Is de paal geschikt voor gebruik met kinderen?

De paal is een bevestigingselement, geen speelgoed. Zorg ervoor dat kleine onderdelen niet toegankelijk zijn voor kinderen.

Hoe onderhoud ik de paal?

Reinig hem met een zachte doek en zeepsop. Vermijd schurende middelen die het roestvrij staal kunnen krassen.

Welk type ankerbouten worden meegeleverd?

Er worden ankerbouten meegeleverd die geschikt zijn voor beton of hout. Gebruik voor beton een boor ∅12 mm.

Waar vind ik de gedetailleerde handleiding?

De volledige handleiding is gratis te downloaden op notice-facile.com. U kunt deze ook per e-mail aanvragen.

GEBRUIKSAANWIJZING HR-015 Vevor

WAARSCHUWING: Lees en begrijp deze volledige handleiding voordat u dit product bedient of onderhoudt. Het niet opvolgen van deze waarschuwingen en instructies kan persoonlijk letsel of schade aan waardevolle eigendommen veroorzaken.

1. De waarschuwing geeft aan dat passende maatregelen moeten worden genomen om het potentiële gevaar van persoonlijk letsel te voorkomen.
2. Productmogelijkheden zijn alleen van toepassing op correct en volledig gemonteerde producten.
3. Bewaar kleine reserveonderdelen buiten het bereik van kinderen. Het is geen speelgoed. Laat kinderen niet spelen.
4. Voor aanvullende informatie over de onderdelen die op de volgende pagina's worden vermeld, verwijzen wij u naar het montageschema van deze handleiding. Pak alle onderdelen uit en scheid ze van elkaar op een schone werkplek.

BEWAAR DEZE INSTRUCTIES

BELANGRIJKSTE KENMERKEN

Dit product wordt voornamelijk gebruikt voor kolominstallatie van draadfuncties en decoratieve accessoires.

De kabelrailpaal van VEVOR is gemaakt van volledig roestvrijstalen materialen, die een grote weerstand hebben tegen roest en corrosie. Het zal een lange levensduur hebben voor binnen- en buitenleuningen met weinig onderhoud. Houd er rekening mee dat dit niet wordt aanbevolen voor kustprojecten.

We doen er alles aan om kwaliteitsproducten en professionele service te leveren, en maken van VEVOR een betrouwbaar merk.

Installatie-indicatie en toepasselijke post

Van toepassing op alle technische installatiescenario's.

Opmerking: Dit product bevat alleen de kolom en de

installatiebevestigingen, exclusief staalkabel, kabelrailset en leuning.

Voor betonnen of houten vloeren

Stap 1. Markeer de boorpunten op de juiste installatielocaties.

Stap 2. Gebruik een boorhamer om op de gemarkeerde punten een gat van ∅ 12 te maken.

Stap 3. Hamer de ankerschroef in het geboorde gat.

Stap 4. Draai de schroeven vast	Stap 5. Sluit het deksel en voltooi he bevestigen van de paal.

Opmerking: Zorg ervoor dat de kolom rechtop staat wanneer u de bodemplaat van de paal bevestigt.

Montage met leuning (horizontaal)

Stap 1: Vaste beugel

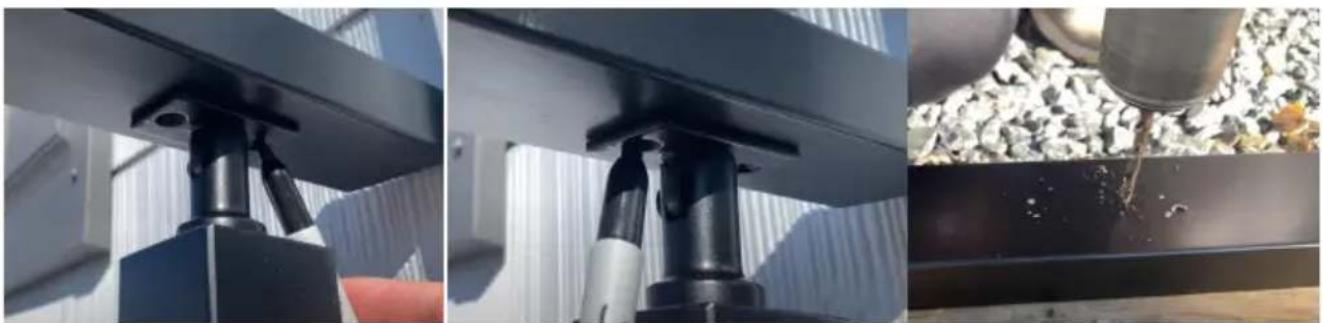

Stap 2: Bepaal de installatiepositie van de leuning, markeer vervolgens de positie onder de leuning en de beugelgaten en boor gaten met een boor van ∅ 5,5-∅ 5,6 mm.

Stap 3: Gebruik de parkers in het accessoire om de leuning aan de paal te bevestigen.

Het is ook geschikt voor de installatie van boogleuningen en beugels.

Monteer met leuning (gradiënt)

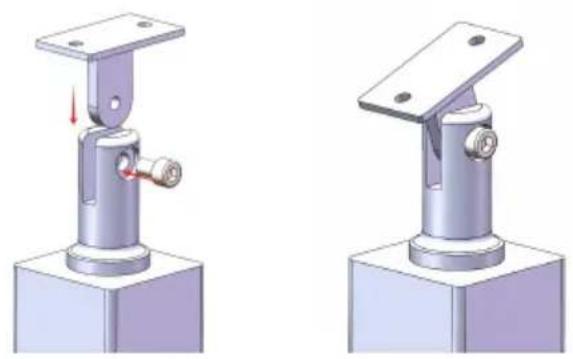

Stap 1: Vaste beugel

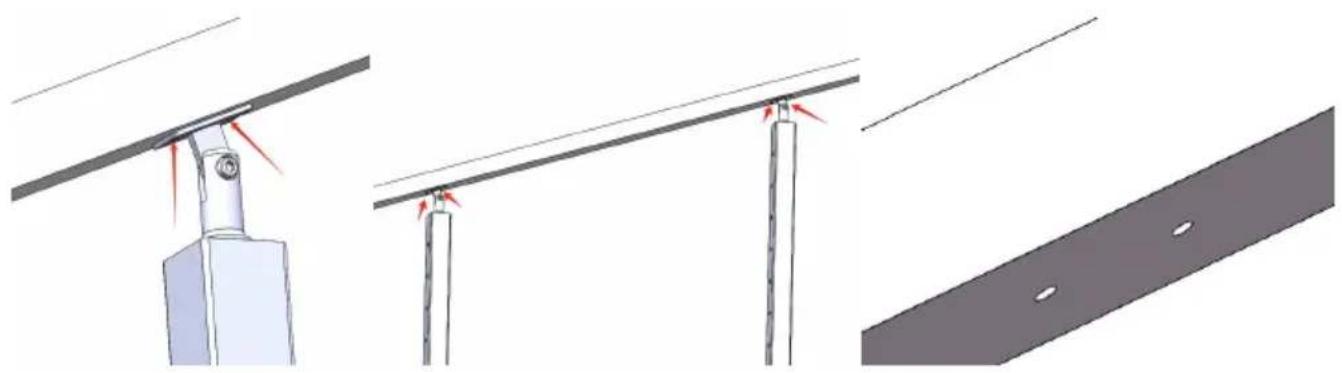

Stap 2: Pas de hoek van de beugel aan zodat deze op de onderkant van de leuning past. Bepaal de installatiepositie van de leuning en markeer vervolgens de positie onder de leuning en de beugelgaten en boor gaten met een boor van ∅ 5,5-∅ 5,6 mm.

Opmerking: De leuning en beugel kunnen met behulp van klemgereedschap vooraf worden bevestigd, zodat meerdere montagepunten van de beugel tegelijkertijd kunnen worden gemarkeerd en gepositioneerd.

Stap 3: Verwijder de beugel van de paal en gebruik vervolgens de zelftappende schroeven in het accessoire om de beugel aan de leuning te bevestigen.

Bevestig de paal en beugel opnieuw.

Het is ook geschikt voor de inbouw van boogleningen en beugels.

Voor model HR-017.

Installeren met staalkabel en fittingen.

Voor Level wielbeschermerhuls.

Voor spanschroefspanner en vaste terminal.
