Produkttyp	Stolpe för kabelräcke
Märke	Vevor
Modell	HR-015
Material	Rostfritt stål
Avsedd användning	Installation på stolpe för kablar och dekorativa tillbehör
Stolpens höjd	Cirka 91 cm (beroende på modell)
Stolpens diameter	Cirka 4,2 cm
Vikt	Cirka 2,5 kg
Korrosionsbeständighet	Ja (utom i kustnära miljöer)
Installationstyp	Betong- eller trägolv, borrning ∅12 mm
Ingår	Stolpe, basplatta, ankarbultar, lock
Kompatibla tillbehör	Ledstång (horisontell eller lutande), metallkabel, räckessats
Vinkeljustering	Vridbart fäste för lutande ledstång
Underhåll	Rengöring med mjuk trasa och tvålvatten
Säkerhetsföreskrifter	Använd inte som leksak; håll små delar utom räckhåll för barn
Garanti	Elektroniskt garantibevis tillgängligt på www.vevor.com/support

Vanliga frågor - HR-015 Vevor

Är denna stolpe lämplig för utomhusinstallation?

Ja, stolpen är tillverkad av rostfritt stål som är rostbeständig, men den rekommenderas inte för kustprojekt på grund av den salta luften.

Vilka verktyg behövs för installationen?

Du behöver en borrhammare med borr ∅12 mm, en skiftnyckel, ett vattenpass och eventuellt kabelsax.

Medföljer metallkabeln med stolpen?

Nej, stolpen säljs utan kabel. Du måste köpa kabeln och räckessatsen separat.

Vilken är standardhöjden på stolpen?

Standardhöjden är cirka 91 cm, men kontrollera exakta mått på tekniska databladet för modell HR-015.

Kan jag installera denna stolpe på en träterrass?

Ja, stolpen kan monteras på trä. Följ borrningsanvisningarna och använd medföljande ankarbultar.

Hur justerar man fästets vinkel för en lutande ledstång?

Lossa fästets skruvar, luta det till önskad vinkel, dra sedan åt igen. Använd ett vattenpass för att kontrollera justeringen.

Är stolpen lämplig för användning med barn?

Stolpen är en fästanordning, inte en leksak. Se till att små delar inte är åtkomliga för barn.

Hur underhåller man stolpen?

Rengör den med en mjuk trasa och tvålvatten. Undvik slipande rengöringsmedel som kan repa det rostfria stålet.

Vilken typ av ankarbultar medföljer?

Ankarbultar anpassade för betong eller trä ingår. För betong, använd en borr ∅12 mm.

Var hittar jag den detaljerade bruksanvisningen?

Fullständig bruksanvisning finns kostnadsfritt att ladda ner på notice-facile.com. Du kan även begära den via e-post.

BRUKSANVISNING HR-015 Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

KABELRÄCKESSTOLPE

MODELL: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

< Endast bild för referens >

WARNING : Läs och förstå hela denna manual innan du använder eller servar denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefull egendom.

1. Varningen anger att lämpliga åtgärder bör vidtas för att undvika de potentiella faran för personskada.
2. Produktegenskaper gäller endast för korrekt och fullständigt monterad produkt.
3. Förvara små reservdelar utom räckhåll för barn, det är inte en lek inte barn leka.
4. För ytterligare information om delarna som listas på följande sidor monteringsdiagrammet i denna manual. Packa upp och separera alla c på ett rent arbetsområde.

SPARA DESSA INSTRUKTIONER

HUVUDFUNKTIONER

Denna produkt används huvudsakligen för pelarinstallation av trådfunktioner och dekorativa tillbehör.

VEVORs kabelräckesstolpe är tillverkad av alla material i rostfritt stål, har stor motständskraft mot rost och korrosion. Det kommer att fung lång livslängd för inre och yttre räcken med lågt underhåll. Observera det inte rekommenderas för kustprojekt.

Vi arbetar med alla ansträngningar för att tillhandahålla kvalitetsprodukte och professionell service, och göra VEVOR till ett pålitligt varumärke.

INSTALLATIONSANVISNING

Installationsindikation och tillämplig stolpe

Tillämplig för alla tekniska installationsscenarier.

Obs: Denna produkt inkluderar endast pelaren och dess monteringsfäst exklusive vajer, kabelräckessats, ledstång.

Nej	Komponenter	Bild	ANTAL
			Passande modell
			HR-001/HR-002	HR005~HR012/HR-019/HR-0 21/HR-0 23/	HR-00 3/HR-00 4	HR-013 ~ HR-01 6/HR-018 /HR-0 20/HR-0 22/	HR-017
1	posta		4	1	4	1	/
			/	/	/	/	1
2	Fyrkantigtomslag		4	1	/	/	/
3	Rektangul ärt omslag		/	/	4	1	/
4	ankarbult		16	4	16	4	4
5	Böjt fäste		4	1	4	1	/
6	Horisontell t fäste		4	1	4	1	/
7	insexnyck el		4	1	4	1	1
8	Öppen skiftnyckel		4	1	4	1	1
9	Plåtskruv		8	2	8	2	4
10	Plastöverd rag		/	/	/	/	1

INSTALLATION

För betong- eller trägolv

Steg 1. Markera borrpunkterna på lämpliga installationsplatser.	Steg 2. Använd en hammarborr för att göra ett hål för ∅ 1 de markerade punkterna.	Steg 3. Slå in ankarskruven i det borrade hålet.

Steg 4. Dra åt skruvarna	Steg 5. Stäng locket och slutför fixeringe stolpen.

Obs: Se till att pelaren är upprätt när du fäster stolpens bottenplat

Montera med ledstång (horisontell)

Steg 1: Fast fäste

Steg 2: Bestäm monteringspositionen för ledstången och markera sedan positionen under ledstången och fästhålen och borra hål med en ø 5,5-ø 5,6 mm borr.

Steg 3: Använd de självgängande skruvarna i tillbehöret för att fästa ledstången på stödet.

Det är också lämpligt för montering av bågsräcken och konsoler.

Montera med ledstång (lutning)

Steg 1: Fast fäste

Steg 2: Justera vinkeln på fästet så att det passar undersidan av ledstången. Bestäm monteringspositionen för ledstången och markera sedan positionen under ledstången och fästets hål och borra hål med ø 5,5-ø 5,6 mm borr.

Obs: Ledstången och fästet kan förfixeras med hjälp av spännverl så att flera monteringspunkter för fästet kan markeras och placera samtidigt.

Steg 3: Ta bort fästet från stolpen och använd sedan de självgångan skruvarna i tillbehöret för att fästa fästet på ledstången.

Fixa stolpen och fästet igen.

Det är också lämpligt för monte av bågsräcken och konsoler.	För modell HR-017

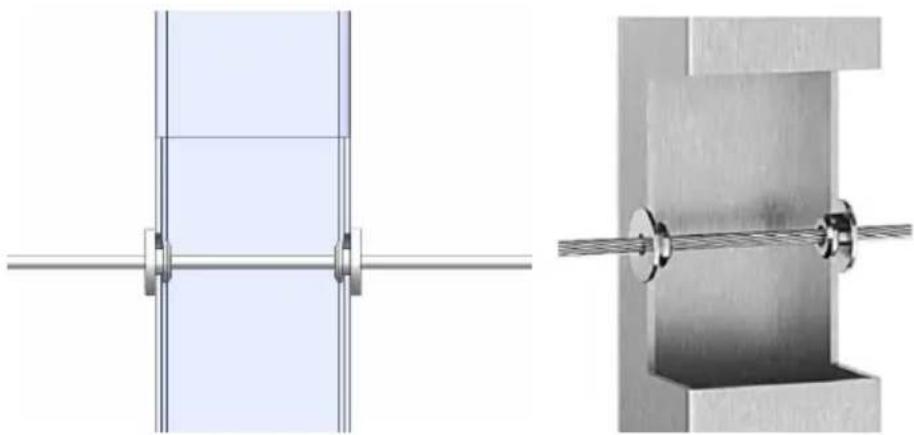

Installera med stållina och beslag

För nivåhjulsskyddshylsa

För Dubbspännare Horisontell montering och Vinkel

För spännskruv och fast anslutning
