Produkttyp	Kabelräckesstolpe
Märke	Vevor
Modell	HR-022
Material	Rostfritt stål
Användning	Inomhus och utomhus (rekommenderas ej för kustområden)
Installation	På stolpe, för metallkablar (kablar ingår inte)
Kompatibilitet	Horisontella och lutande ledstänger
Paketets innehåll	Stolpe, expansionsbultar, fästen
Höjd	Cirka 1 m
Diameter	Cirka 38 mm
Vikt	Cirka 2,5 kg
Färg	Silver (rostfritt stål)
Huvudfunktioner	Kablarnas fäste för räcke, stöd för ledstång
Underhåll och rengöring	Rengöra med fuktig trasa, undvik slipande rengöringsmedel
Säkerhet	Låt inte barn leka, fäst ordentligt
Reservdelar och reparationsmöjlighet	Reservdelar finns hos tillverkaren

Vanliga frågor - HR-022 Vevor

Är denna stolpe lämplig för utomhusbruk?

Ja, den är lämplig för utomhusbruk, men rekommenderas inte för kustområden på grund av risk för korrosion.

Vilken typ av kabel ska användas med denna stolpe?

Manualen anger ingen specifik kabel, men en kabel i rostfritt stål med 1/8 tum (3,2 mm) används vanligtvis.

Hur fäster man stolpen på betong?

Markera borrpunkter, använd en borrhammare för att borra ett Ø12 mm hål, sätt i expansionsbultarna och dra åt.

Kan denna stolpe användas för en trappa?

Ja, den är kompatibel med lutande ledstänger tack vare ett vridbart fäste.

Vilka verktyg behövs för installationen?

Du behöver en borrhammare, en borrmaskin med 5,5-5,6 mm borr, och en nyckel för att dra åt skruvarna.

Ingår kabel och ledstång?

Nej, denna produkt innehåller endast stolpen och dess fästtillbehör. Kabel, ledstång och räckessats säljs separat.

Vad är stolpens höjd?

Manualen anger ingen exakt höjd, men typisk höjd är cirka 1 meter (36 tum).

Är denna stolpe kompatibel med andra märken av ledstänger?

Den är designad för att användas med standard ledstänger, men kompatibilitet garanteras inte. Det rekommenderas att kontrollera måtten.

Hur underhåller man stolpen?

Rengör den med en fuktig trasa och torka den. Undvik slipande rengöringsmedel som kan repa den rostfria stålytan.

Finns det garanti för denna produkt?

Ja, Vevor tillhandahåller ett elektroniskt garantibevis. Besök www.vevor.com/support för mer information.

BRUKSANVISNING HR-022 Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

KABELRÄCKESSTOLPE

MODELL: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

< Endast bild för referens >

WARNING : Läs och förstå hela denna manual innan du använder eller servar denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefull egendom.

1. Varningen anger att lämpliga åtgärder bör vidtas för att undvika de potentiella faran för personskada.
2. Produktegenskaper gäller endast för korrekt och fullständigt monterad produkt.
3. Förvara små reservdelar utom räckhåll för barn, det är inte en lek inte barn leka.
4. För ytterligare information om delarna som listas på följande sidor monteringsdiagrammet i denna manual. Packa upp och separera alla c på ett rent arbetsområde.

SPARA DESSA INSTRUKTIONER

HUVUDFUNKTIONER

Denna produkt används huvudsakligen för pelarinstallation av trådfunktioner och dekorativa tillbehör.

VEVORs kabelräckesstolpe är tillverkad av alla material i rostfritt stål, har stor motständskraft mot rost och korrosion. Det kommer att fung lång livslängd för inre och yttre räcken med lågt underhåll. Observera det inte rekommenderas för kustprojekt.

Vi arbetar med alla ansträngningar för att tillhandahålla kvalitetsprodukte och professionell service, och göra VEVOR till ett pålitligt varumärke.

INSTALLATIONSANVISNING

Installationsindikation och tillämplig stolpe

Tillämplig för alla tekniska installationsscenarier.

Obs: Denna produkt inkluderar endast pelaren och dess monteringsfäst exklusive vajer, kabelräckessats, ledstång.

Nej	Komponenter	Bild	ANTAL
			Passande modell
			HR-001/HR-002	HR005~HR012/HR-019/HR-0 21/HR-0 23/	HR-00 3/HR-00 4	HR-013 ~ HR-01 6/HR-018 /HR-0 20/HR-0 22/	HR-017
1	posta		4	1	4	1	/
			/	/	/	/	1
2	Fyrkantigtomslag		4	1	/	/	/
3	Rektangul ärt omslag		/	/	4	1	/
4	ankarbult		16	4	16	4	4
5	Böjt fäste		4	1	4	1	/
6	Horisontell t fäste		4	1	4	1	/
7	insexnyck el		4	1	4	1	1
8	Öppen skiftnyckel		4	1	4	1	1
9	Plåtskruv		8	2	8	2	4
10	Plastöverd rag		/	/	/	/	1

INSTALLATION

För betong- eller trägolv

Steg 1. Markera borrpunkterna på lämpliga installationsplatser.	Steg 2. Använd en hammarborr för att göra ett hål för ∅ 1 de markerade punkterna.	Steg 3. Slå in ankarskruven i det borrade hålet.

Steg 4. Dra åt skruvarna	Steg 5. Stäng locket och slutför fixeringe stolpen.

Obs: Se till att pelaren är upprätt när du fäster stolpens bottenplat

Montera med ledstång (horisontell)

Steg 1: Fast fäste

Steg 2: Bestäm monteringspositionen för ledstången och markera sedan positionen under ledstången och fästhålen och borra hål med en ø 5,5-ø 5,6 mm borr.

Steg 3: Använd de självgängande skruvarna i tillbehöret för att fästa ledstången på stödet.

Det är också lämpligt för montering av bågsräcken och konsoler.

Montera med ledstång (lutning)

Steg 1: Fast fäste

Steg 2: Justera vinkeln på fästet så att det passar undersidan av ledstången. Bestäm monteringspositionen för ledstången och markera sedan positionen under ledstången och fästets hål och borra hål med ø 5,5-ø 5,6 mm borr.

Obs: Ledstången och fästet kan förfixeras med hjälp av spännverl så att flera monteringspunkter för fästet kan markeras och placera samtidigt.

Steg 3: Ta bort fästet från stolpen och använd sedan de självgångan skruvarna i tillbehöret för att fästa fästet på ledstången.

Fixa stolpen och fästet igen.

Det är också lämpligt för monte av bågsräcken och konsoler.	För modell HR-017

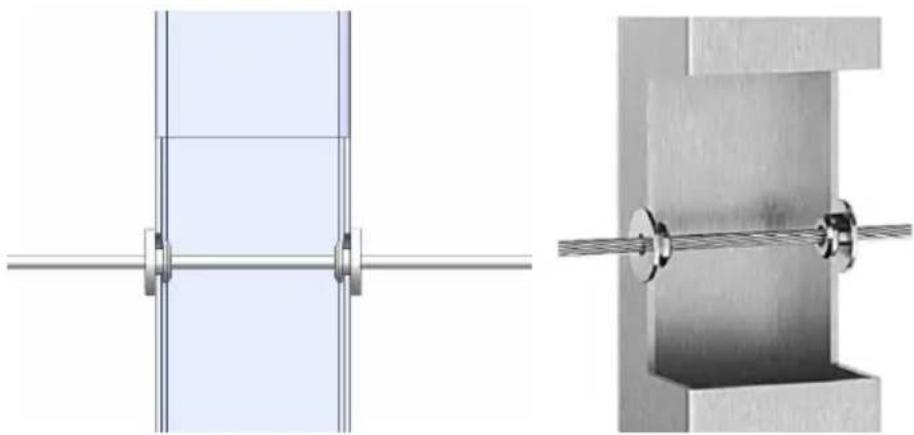

Installera med stållina och beslag

För nivåhjulsskyddshylsa

För Dubbspännare Horisontell montering och Vinkel

För spännskruv och fast anslutning

Teknisk Support och e-garanticertifikat
