Produkttyp	Kabelgeländerpfosten
Marke	Vevor
Modell	HR-022
Material	Edelstahl
Verwendung	Innen und Außen (nicht empfohlen für Küstengebiete)
Installation	Auf Pfosten, für Metallseile (Seile nicht im Lieferumfang)
Kompatibilität	Horizontale und geneigte Handläufe
Packungsinhalt	Pfosten, Ankerschrauben, Halterungen
Höhe	Ca. 1 m
Durchmesser	Ca. 38 mm
Gewicht	Ca. 2,5 kg
Farbe	Silber (Edelstahl)
Hauptfunktionen	Befestigung von Seilen für Geländer, Handlaufstütze
Pflege und Reinigung	Mit einem feuchten Tuch reinigen, scheuernde Mittel vermeiden
Sicherheit	Kinder nicht spielen lassen, fest montieren
Ersatzteile und Reparierbarkeit	Ersatzteile beim Hersteller erhältlich

Häufig gestellte Fragen - HR-022 Vevor

Ist dieser Pfosten für den Außenbereich geeignet?

Ja, er ist für den Außenbereich geeignet, aber aufgrund möglicher Korrosion nicht für Küstengebiete empfohlen.

Welche Art von Seil wird mit diesem Pfosten verwendet?

Die Anleitung gibt kein bestimmtes Seil vor, aber üblicherweise wird ein Edelstahlseil mit 1/8 Zoll (3,2 mm) verwendet.

Wie befestigt man den Pfosten auf Beton?

Markieren Sie die Bohrpunkte, verwenden Sie einen Schlagbohrer für ein Loch von Ø12 mm, setzen Sie die Ankerschrauben ein und ziehen Sie fest.

Kann dieser Pfosten für eine Treppe verwendet werden?

Ja, er ist dank einer verstellbaren Halterung mit geneigten Handläufen kompatibel.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Schlagbohrer, eine Bohrmaschine mit einem Bohrer von 5,5-5,6 mm und einen Schlüssel zum Festziehen der Schrauben.

Sind das Seil und der Handlauf im Lieferumfang enthalten?

Nein, dieses Produkt enthält nur den Pfosten und sein Befestigungszubehör. Das Seil, der Handlauf und das Geländerset werden separat verkauft.

Wie hoch ist der Pfosten?

Die Anleitung gibt keine genaue Höhe an, aber die typische Höhe beträgt etwa 1 Meter (36 Zoll).

Ist dieser Pfosten mit anderen Handlaufmarken kompatibel?

Er ist für die Verwendung mit Standardhandläufen konzipiert, aber die Kompatibilität ist nicht garantiert. Es wird empfohlen, die Abmessungen zu überprüfen.

Wie pflegt man den Pfosten?

Reinigen Sie ihn mit einem feuchten Tuch und trocknen Sie ihn ab. Vermeiden Sie scheuernde Mittel, die die Edelstahloberfläche zerkratzen könnten.

Gibt es eine Garantie für dieses Produkt?

Ja, Vevor stellt ein elektronisches Garantiezertifikat aus. Besuchen Sie www.vevor.com/support für weitere Informationen.

BEDIENUNGSANLEITUNG HR-022 Vevor

Linkenheim-Hochstetten, Germany

Made In China

VEVOR®

TOUGH TOOLS, HALF PRICE

Linkenheim-Hochstetten, Germany

Fabriqué en Chine

VEVOR®

TOUGH TOOLS, HALF PRICE

Technisch Support- und E-Garantie-Zertifikat www.vevor.com/support

KABELGELÄNDERPFOSTEN

MODELL: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

< Bild nur als Referenz >

WICHTIGE SICHERHEITSMASSNAHMEN

WARNUNG : Lesen und verstehen Sie dieses gesamte Handbuch, bevor Sie dieses Produkt in Betrieb nehmen od warten. Die Nichtbeachtung dieser Warnungen und Anweisungen kann zu Verletzungen oder Sachschäden

führen.

1. Der Warnhinweis weist darauf hin, dass geeignete Maßnahmen ergr werden sollten, um die potenzielle Gefahr einer Verletzung zu vermeide
2. Die Produkteigenschaften gelten nur für ordnungsgemäß und vollständig montierte Produkte.
3. Bitte bewahren Sie kleine Ersatzteile außerhalb der Reichweite von Kindern auf. Es handelt sich nicht um ein Spielzeug. Lassen Sie Ki nicht spielen.
4. Weitere Informationen zu den auf den folgenden Seiten aufgeführte Teilen finden Sie im Montagediagramm dieser Anleitung. Packen Sie a Teile aus und trennen Sie sie an einem sauberen Arbeitsplatz.

ANLEITUNG AUFBEWAHREN

HAUPTMERKMALE

Dieses Produkt wird hauptsächlich für die Säuleninstallation von Drahtfunktionen und dekorativem Zubehör verwendet.

Der Kabelgeländerpfosten von VEVOR ist komplett aus Edelstahl gefert und weist eine hohe Beständigkeit gegen Rost und Korrosion auf. Es eignet sich für eine lange Lebensdauer von Innen- und Außengeländer bei geringem Wartungsaufwand. Bitte beachten Sie, dass dies nicht f Küstenprojekte empfohlen wird.

Wir arbeiten mit aller Kraft daran, Qualitätsprodukte und professionellen Service anzubieten und VEVOR zu einer zuverlässigen Marke zu mach

INSTALLATIONSANWEISUNG

Installationshinweis und anwendbarer Beitrag

Anwendbar auf alle technischen Installationsszenarien.

Hinweis: Dieses Produkt enthält nur die Säule und ihre Montagebefestigungen, ausgenommen Drahtseil, Kabelgeländer-Kit und Handlauf.

Für Beton- oder Holzböden

Schritt 1: Markieren Sie die Bohrpunkte a den entsprechenden Installationsorten.	Schritt 2: Bohren Sie mit einem Bohrhamme an den markierten Stellen ein Loch mit einem Durchmesservon ∅ 12.	Schritt 3. Schlagen Sie die Ankerschraube in das Bohrloch.

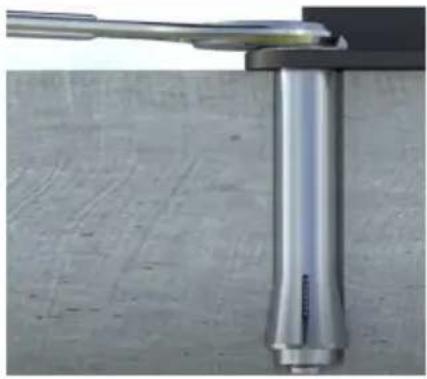

Schritt 4. Ziehen Sie die Schrauben fest	Schritt 5: Schließen Sie den Deckel ur schließen Sie die Befestigung des Pfostens

Hinweis: Stellen Sie sicher, dass die Säule aufrecht steht, wenn Si Bodenplatte des Pfostens befestigen.

Montage mit Handlauf (horizontal)

Schritt 1: Feste Halterung

Schritt 2: Bestimmen Sie die Installationsposition des Handlaufs, markieren Sie dann die Position unter dem Handlauf und den Halterungslöchern und bohren Sie Löcher mit einem ∅ 5,5-∅ 5,6-mm-Bohrer.

Schritt 3: Befestigen Sie den Handlauf mit den selbstschneidenden Schrauben im Zubehör an der Stütze.

Es eignet sich auch für die Montage von Bogenhandläufen und Konsc

Montage mit Handlauf (Gefälle)

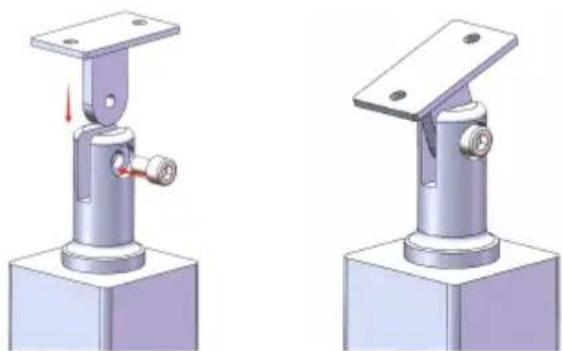

Schritt 1: Feste Halterung

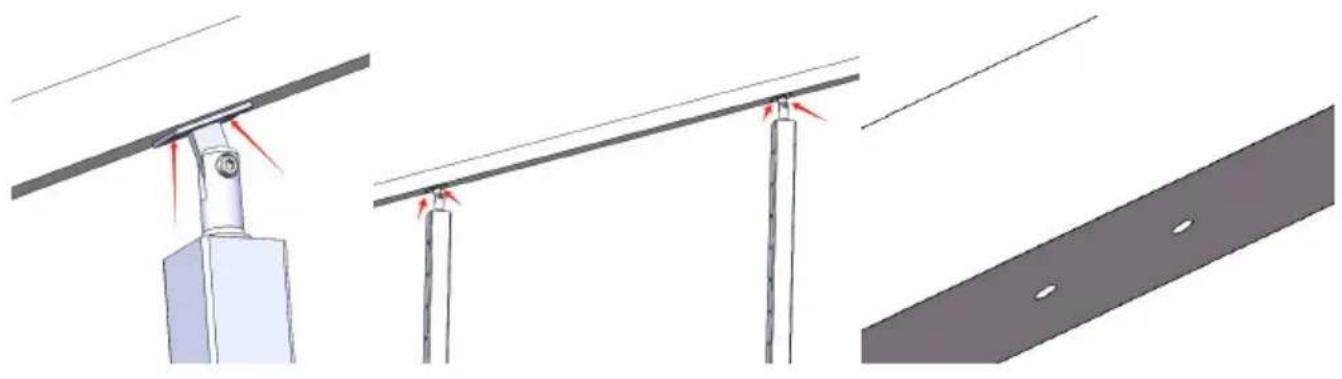

Schritt 2: Passen Sie den Winkel der Halterung an die Unterseite des Handlaufs an. Bestimmen Sie die Installationsposition des Handlaufs, markieren Sie dann die Position unter dem Handlauf und den Halterungslöchern und bohren Sie Löcher mit einem ∅ 5,5-∅ 5,6-mm-Bohrer.

Hinweis: Der Handlauf und die Halterung können mit Hilfe von Klemmwerkzeugen vorfixiert werden, so dass mehrere

Montagepunkte der Halterung gleichzeitig markiert und positioniert werden können.

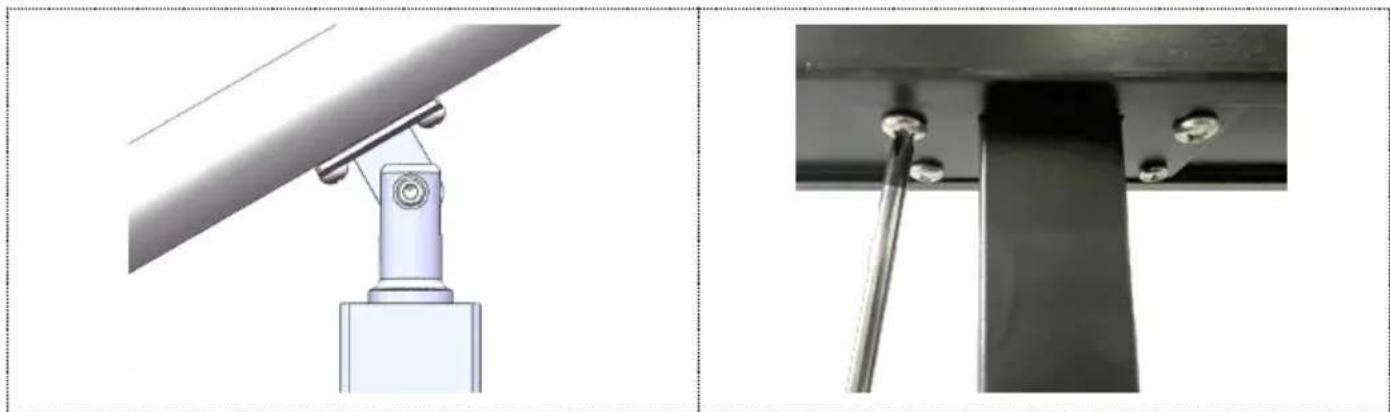

Schritt 3: Entfernen Sie die Halterung vom Pfosten und befestigen Sie Halterung dann mit den selbstschneidenden Schrauben im Zubehör am Handlauf.

Befestigen Sie den Pfosten und die Halterung wieder.

Es eignet sich auch für die Mo von Bogenhandläufen und Konsolen.

Für Modell HR-017

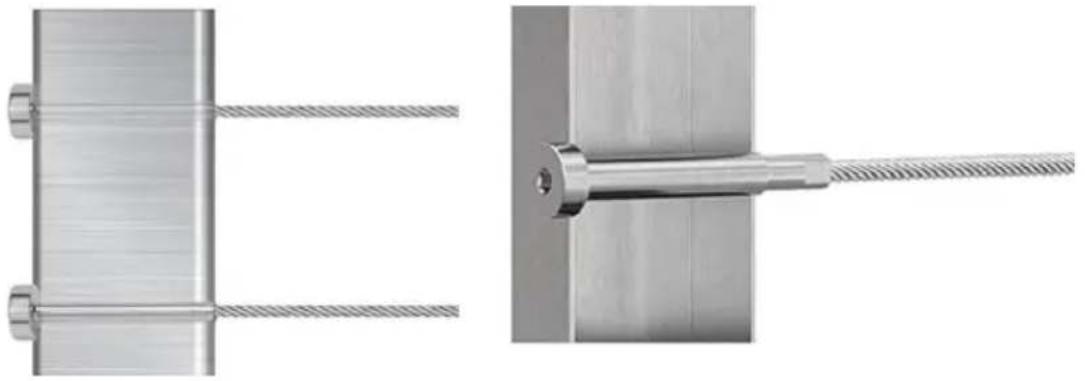

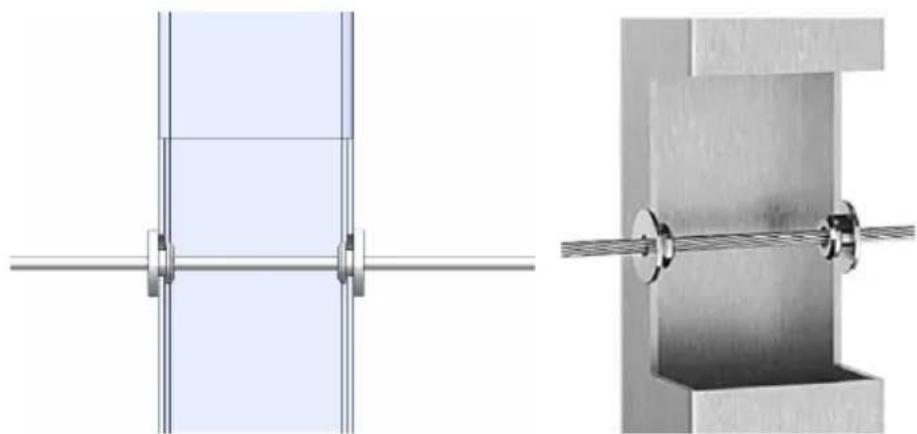

Mit Drahtseil und Beschlägen installieren

Für Level-Radschutzhülle

Für Bolzenspanner horizontale Montage und Winkel

Für Spannschlossspanner und Festanschluss
