Marke	Vevor
Modell	HR-011
Produkttyp	Kabelgeländerpfosten
Material	Edelstahl
Rostbeständigkeit	Hohe Rost- und Korrosionsbeständigkeit
Empfohlene Verwendung	Innen- und Außengeländer
Nicht empfohlene Verwendung	Küstenprojekte (salzhaltige Umgebungen)
Anwendungen	Montage auf Säule für Kabel und dekoratives Zubehör
Untergrundtyp	Beton oder Holz
Bohrdurchmesser	∅ 12 mm für Verankerung
Bohrdurchmesser für Handlauf	∅ 5,5 bis 5,6 mm
Lieferumfang	Pfosten und Montagezubehör (ohne Kabel, Geländerset oder Handlauf)
Bodenbefestigung	Durch Ankerschrauben (Einschlaganker)
Handlaufmontage	Feste Halterung mit selbstschneidenden Schrauben
Handlaufkompatibilität	Horizontal, geneigt oder gebogen
Kompatible Modellnummern	HR-001 bis HR-023 (Serie)
Technische Unterstützung	www.vevor.com/support
Garantie	Elektronische Garantieurkunde enthalten
Pflege und Reinigung	Regelmäßige Reinigung mit einem weichen Tuch und Seifenwasser. Vermeiden Sie scheuernde Reinigungsmittel.
Ersatzteile	Ankerschrauben, selbstschneidende Schrauben, Handlaufhalterungen (auf Anfrage erhältlich)
Sicherheit	Nicht als Spielzeug verwenden. Kleinteile von Kindern fernhalten. Vor Gebrauch das gesamte Handbuch lesen.

Häufig gestellte Fragen - HR-011 Vevor

Welche Kabeltypen kann ich mit diesem HR-011-Pfosten verwenden?

Der Pfosten ist für Metallkabel von Geländern ausgelegt. Der Kabeldurchmesser muss mit den mitgelieferten Anschlüssen kompatibel sein (nicht im Lieferumfang enthalten). Beachten Sie die genauen Spezifikationen im Handbuch.

Ist der HR-011-Pfosten für den Außeneinsatz geeignet?

Ja, er besteht aus rostbeständigem Edelstahl und ist ideal für Außengeländer. Aufgrund der salzhaltigen Luft wird er jedoch nicht für Küstenprojekte empfohlen.

Wie installiere ich den Pfosten auf einem Betonboden?

Markieren Sie die Bohrpunkte, bohren Sie mit einem Bohrhammer ein Loch von Ø12 mm, setzen Sie die Ankerschrauben ein und ziehen Sie sie fest. Schließen Sie dann die Abdeckung, um den Pfosten zu befestigen.

Kann ich mit diesem Pfosten einen geneigten Handlauf installieren?

Ja, die Handlaufhalterung kann im Winkel verstellt werden, um einem geneigten Handlauf zu entsprechen. Befolgen Sie die Installationsschritte für Neigungen im Handbuch.

Welches Werkzeug wird für die Installation benötigt?

Sie benötigen einen Bohrhammer, eine Bohrmaschine mit Bohrern Ø12 mm und Ø5,5-5,6 mm, einen Schraubenschlüssel für die Ankerschrauben und ggf. Spannwerkzeuge.

Wird das Produkt mit Kabeln und Handlauf geliefert?

Nein, der HR-011-Pfosten wird nur mit der Säule und Montagezubehör geliefert. Kabel, Geländersets und Handläufe sind separat erhältlich.

Wie reinige und pflege ich den Edelstahlpfosten?

Reinigen Sie regelmäßig mit einem weichen Tuch und Seifenwasser. Vermeiden Sie scheuernde oder chlorhaltige Reinigungsmittel. Mit klarem Wasser abspülen und trocknen, um Flecken zu vermeiden.

Wie hoch ist der HR-011-Pfosten?

Die genaue Höhe ist im Handbuch nicht angegeben, aber die Pfosten der Serie messen in der Regel zwischen 900 mm und 1100 mm. Siehe das technische Datenblatt für die genauen Abmessungen.

Kann der Pfosten für ein Balkongeländer verwendet werden?

Ja, er eignet sich für Innen- und Außengeländer einschließlich Balkone. Stellen Sie sicher, dass die örtlichen Sicherheitsnormen eingehalten werden und die Kabel ordnungsgemäß befestigt sind.

Wo finde ich Ersatzteile für diesen Pfosten?

Ersatzteile wie Ankerschrauben oder Handlaufhalterungen sind auf der Vevor-Website oder beim Kundenservice erhältlich. Besuchen Sie www.vevor.com/support.

BEDIENUNGSANLEITUNG HR-011 Vevor

Linkenheim-Hochstetten, Germany

Made In China

VEVOR®

TOUGH TOOLS, HALF PRICE

Linkenheim-Hochstetten, Germany

Fabriqué en Chine

VEVOR®

TOUGH TOOLS, HALF PRICE

Technisch Support- und E-Garantie-Zertifikat www.vevor.com/support

KABELGELÄNDERPFOSTEN

MODELL: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

< Bild nur als Referenz >

WICHTIGE SICHERHEITSMASSNAHMEN

WARNUNG : Lesen und verstehen Sie dieses gesamte Handbuch, bevor Sie dieses Produkt in Betrieb nehmen od warten. Die Nichtbeachtung dieser Warnungen und Anweisungen kann zu Verletzungen oder Sachschäden

führen.

1. Der Warnhinweis weist darauf hin, dass geeignete Maßnahmen ergr werden sollten, um die potenzielle Gefahr einer Verletzung zu vermeide
2. Die Produkteigenschaften gelten nur für ordnungsgemäß und vollständig montierte Produkte.
3. Bitte bewahren Sie kleine Ersatzteile außerhalb der Reichweite von Kindern auf. Es handelt sich nicht um ein Spielzeug. Lassen Sie Ki nicht spielen.
4. Weitere Informationen zu den auf den folgenden Seiten aufgeführte Teilen finden Sie im Montagediagramm dieser Anleitung. Packen Sie a Teile aus und trennen Sie sie an einem sauberen Arbeitsplatz.

ANLEITUNG AUFBEWAHREN

HAUPTMERKMALE

Dieses Produkt wird hauptsächlich für die Säuleninstallation von Drahtfunktionen und dekorativem Zubehör verwendet.

Der Kabelgeländerpfosten von VEVOR ist komplett aus Edelstahl gefert und weist eine hohe Beständigkeit gegen Rost und Korrosion auf. Es eignet sich für eine lange Lebensdauer von Innen- und Außengeländer bei geringem Wartungsaufwand. Bitte beachten Sie, dass dies nicht f Küstenprojekte empfohlen wird.

Wir arbeiten mit aller Kraft daran, Qualitätsprodukte und professionellen Service anzubieten und VEVOR zu einer zuverlässigen Marke zu mach

INSTALLATIONSANWEISUNG

Installationshinweis und anwendbarer Beitrag

Anwendbar auf alle technischen Installationsszenarien.

Hinweis: Dieses Produkt enthält nur die Säule und ihre Montagebefestigungen, ausgenommen Drahtseil, Kabelgeländer-Kit und Handlauf.

Für Beton- oder Holzböden

Schritt 1: Markieren Sie die Bohrpunkte a den entsprechenden Installationsorten.	Schritt 2: Bohren Sie mit einem Bohrhamme an den markierten Stellen ein Loch mit einem Durchmesservon ∅ 12.	Schritt 3. Schlagen Sie die Ankerschraube in das Bohrloch.

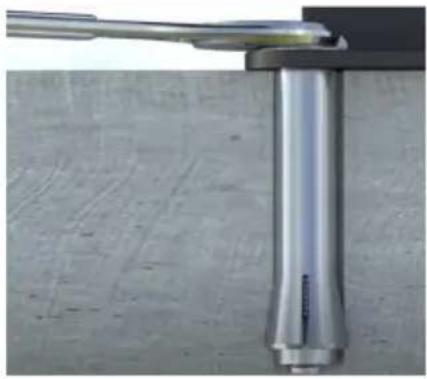

Schritt 4. Ziehen Sie die Schrauben fest	Schritt 5: Schließen Sie den Deckel ur schließen Sie die Befestigung des Pfostens

Hinweis: Stellen Sie sicher, dass die Säule aufrecht steht, wenn Si Bodenplatte des Pfostens befestigen.

Montage mit Handlauf (horizontal)

Schritt 1: Feste Halterung

Schritt 2: Bestimmen Sie die Installationsposition des Handlaufs, markieren Sie dann die Position unter dem Handlauf und den Halterungslöchern und bohren Sie Löcher mit einem ∅ 5,5-∅ 5,6-mm-Bohrer.

Schritt 3: Befestigen Sie den Handlauf mit den selbstschneidenden Schrauben im Zubehör an der Stütze.

Es eignet sich auch für die Montage von Bogenhandläufen und Konsc

Montage mit Handlauf (Gefälle)

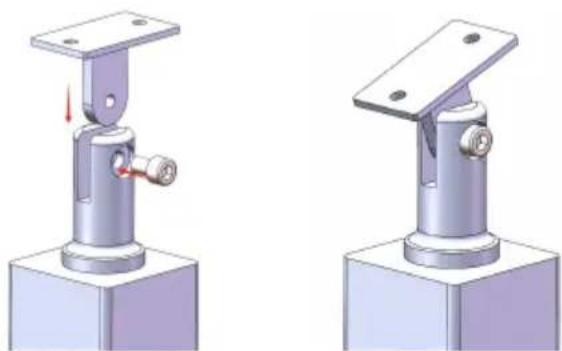

Schritt 1: Feste Halterung

Schritt 2: Passen Sie den Winkel der Halterung an die Unterseite des Handlaufs an. Bestimmen Sie die Installationsposition des Handlaufs, markieren Sie dann die Position unter dem Handlauf und den Halterungslöchern und bohren Sie Löcher mit einem ∅ 5,5-∅ 5,6-mm-Bohrer.

Hinweis: Der Handlauf und die Halterung können mit Hilfe von Klemmwerkzeugen vorfixiert werden, so dass mehrere

Montagepunkte der Halterung gleichzeitig markiert und positioniert werden können.

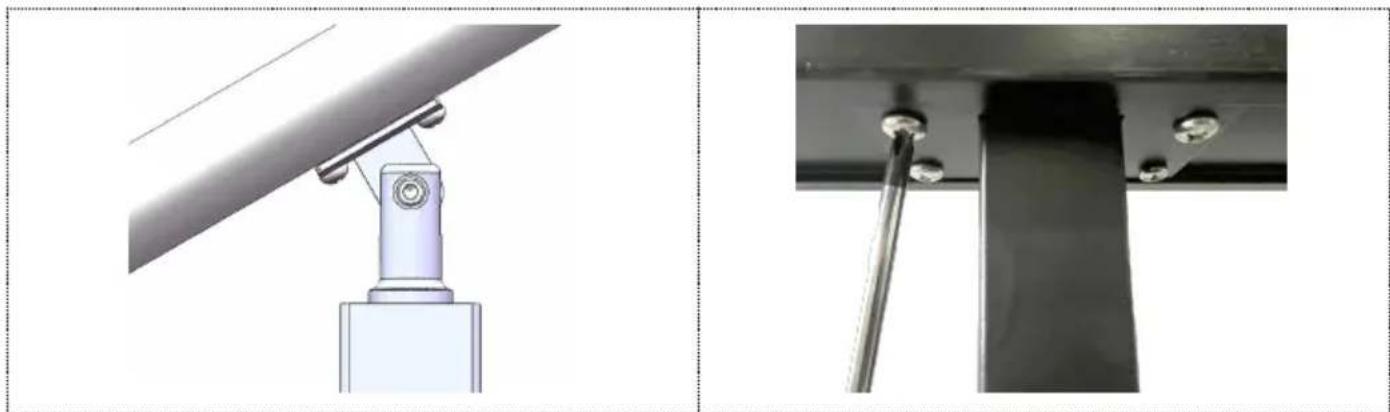

Schritt 3: Entfernen Sie die Halterung vom Pfosten und befestigen Sie Halterung dann mit den selbstschneidenden Schrauben im Zubehör am Handlauf.

Befestigen Sie den Pfosten und die Halterung wieder.

Es eignet sich auch für die Mo von Bogenhandläufen und Konsolen.

Für Modell HR-017

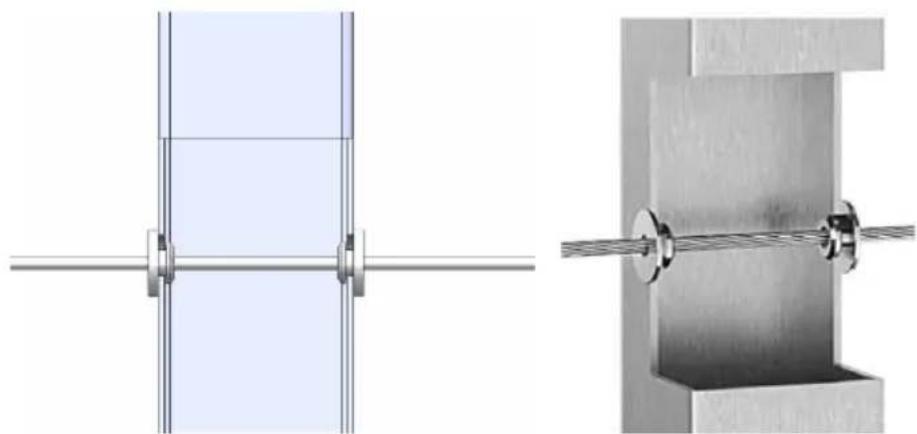

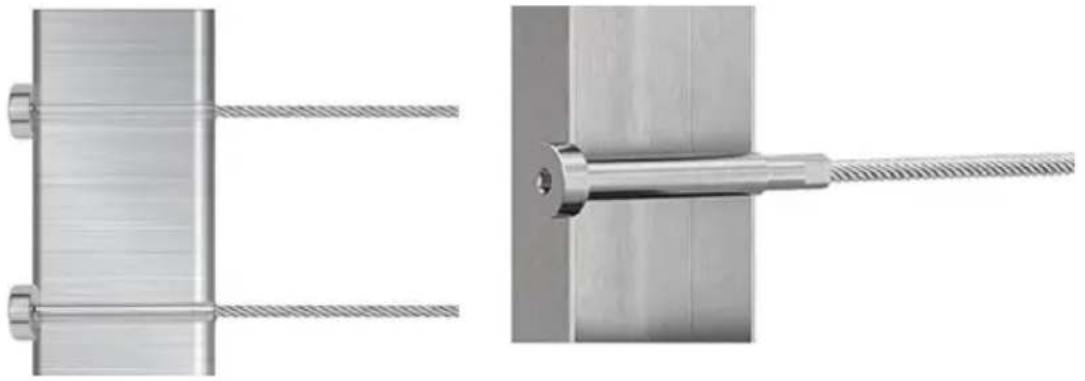

Mit Drahtseil und Beschlägen installieren

Für Level-Radschutzhülle

Für Bolzenspanner horizontale Montage und Winkel

Für Spannschlossspanner und Festanschluss
