Marque	Vevor
Modèle	HR-011
Type de produit	Poteau de garde-corps à câble
Matériau	Acier inoxydable
Résistance à la rouille	Haute résistance à la rouille et à la corrosion
Utilisation recommandée	Garde-corps intérieurs et extérieurs
Utilisation non recommandée	Projets côtiers (environnements salins)
Applications	Installation sur colonne pour câbles et accessoires décoratifs
Type de sol support	Béton ou bois
Diamètre de perçage	∅ 12 mm pour ancrage
Diamètre de perçage pour main courante	∅ 5,5 à 5,6 mm
Contenu de l'emballage	Colonne et accessoires d'installation (sans câble, ni kit de garde-corps, ni main courante)
Fixation au sol	Par vis d'ancrage (martelées)
Installation main courante	Support fixe avec vis autotaraudeuses
Compatibilité main courante	Horizontale, en pente, ou en arc
Numéros de modèle compatibles	HR-001 à HR-023 (série)
Assistance technique	www.vevor.com/support
Garantie	Certificat de garantie électronique inclus
Entretien et nettoyage	Nettoyage régulier avec un chiffon doux et de l'eau savonneuse. Éviter les produits abrasifs.
Pièces détachées	Vis d'ancrage, vis autotaraudeuses, supports de main courante (disponibles sur demande)
Sécurité	Ne pas utiliser comme jouet. Tenir les petites pièces hors de portée des enfants. Lire intégralement le manuel avant utilisation.

FOIRE AUX QUESTIONS - HR-011 Vevor

Quels types de câbles puis-je utiliser avec ce poteau HR-011 ?

Le poteau est conçu pour des câbles métalliques de garde-corps. Le diamètre du câble doit être compatible avec les raccords fournis (non inclus). Consultez la notice pour les spécifications exactes.

Le poteau HR-011 est-il adapté pour une utilisation en extérieur ?

Oui, il est fait d'acier inoxydable résistant à la rouille, idéal pour les garde-corps extérieurs. Cependant, il n'est pas recommandé pour les projets côtiers en raison de l'air salin.

Comment installer le poteau sur un sol en béton ?

Marquez les points de perçage, utilisez un marteau perforateur pour faire un trou de Ø12 mm, insérez les vis d'ancrage et serrez. Fermez ensuite le couvercle pour fixer le poteau.

Puis-je installer une main courante en pente avec ce poteau ?

Oui, le support de main courante peut être ajusté en angle pour s'adapter à une main courante inclinée. Suivez les étapes d'installation pour pente dans la notice.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un marteau perforateur, d'une perceuse avec forets Ø12 mm et Ø5,5-5,6 mm, d'une clé pour serrer les vis d'ancrage et éventuellement d'outils de serrage.

Le produit est-il livré avec les câbles et la main courante ?

Non, le poteau HR-011 est livré uniquement avec la colonne et les accessoires d'installation. Les câbles, kits de garde-corps et mains courantes sont vendus séparément.

Comment nettoyer et entretenir le poteau en acier inoxydable ?

Nettoyez régulièrement avec un chiffon doux et de l'eau savonneuse. Évitez les nettoyants abrasifs ou chlorés. Rincez à l'eau claire et séchez pour éviter les traces.

Quelle est la hauteur du poteau HR-011 ?

La hauteur exacte n'est pas spécifiée dans le manuel, mais les poteaux de la série mesurent généralement entre 900 mm et 1100 mm. Consultez la fiche technique du produit pour les dimensions précises.

Le poteau peut-il être utilisé pour un garde-corps de balcon ?

Oui, il convient pour les garde-corps intérieurs et extérieurs, y compris les balcons. Assurez-vous de respecter les normes de sécurité locales et de bien fixer les câbles.

Où puis-je trouver les pièces de rechange pour ce poteau ?

Les pièces de rechange comme les vis d'ancrage ou les supports de main courante sont disponibles sur le site Vevor ou auprès du service client. Consultez www.vevor.com/support.

MODE D'EMPLOI HR-011 Vevor

Technique Assistance et certificat de garantie électronique www.vevor.com/support

POTEAU DE GARDE-CORPS À CÂBLE

MODÈLE : HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/ HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/ HR-022/HR-023

< Image uniquement pour référence > _

AVERTISSEMENT : Lisez et comprenez l'intégralité de ce manuel avant d'utiliser ou d'entretenir ce produit. Le non-respect de ces avertissements et instructions peut entraîner des blessures corporelles ou des dommages à de biens de valeur.

1. L'avertissement indique que des mesures appropriées doivent être prises pour éviter tout risque potentiel de blessure.
2. Les capacités du produit s'appliquent uniquement au produit correctement et complètement assemblé.
3. Veuillez garder les petites pièces de rechange hors de portée des enfants, ce n'est pas un jouet, ne laissez pas les enfants jouer.
4. Pour plus d'informations concernant les pièces répertoriées dans le pages suivantes, veuillez vous référer au schéma d'assemblage de ce manuel. Déballez et séparez toutes les pièces dans une zone de travail propre.

CONSERVEZ CES INSTRUCTIONS

CARACTÉRISTIQUES PRINCIPALES

Ce produit est principalement utilisé pour l'installation sur colonne de fonctions filaires et d'accessoires décoratifs.

Le poteau de garde-corps à câble de VEVOR est fabriqué à partir d'les matériaux en acier inoxydable, qui présentent une grande résistance la rouille et à la corrosion. Il fonctionnera pendant une longue durée pour les garde-corps intérieurs et extérieurs nécessitant peu d'entretien. Veuillez noter qu'il n'est pas recommandé pour les projets côtiers.

Nous travaillons avec tous les efforts pour fournir des produits de qu'un service professionnel, et faire de VEVOR une marque fiable.

INSTRUCTIONS D'INSTALLATION

Indication d'installation et poste applicable

Applicable à tous les scénarios d'installation technique.

Remarque : ce produit comprend uniquement la colonne et ses attach d'installation, à l'exclusion du câble métallique, du kit de garde-corps e la main courante.

Pour sol en béton ou en bois

Étape 1. Marquez le points de perçage au	Étape 2.utilisez un marteau perforateur	Étape 3. Martelez vis d'ancrage dans
emplacements d'installation appropriés.	pour faire un trou d ∅ 12 aux points marqués.	trou percé.
Étape 4. Serrez les	Étape 5. Fermez le couvercle et termine fixer le poteau.

Remarque : Assurez-vous que la colonne est verticale lors de la fi de la plaque inférieure du poteau.

Montage avec main courante (horizontale)

Étape 1 : support fixe

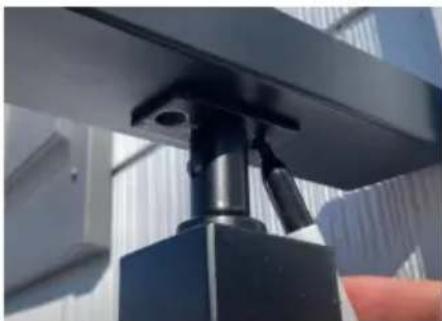

Étape 2: Déterminez la position d'installation de la main courante, puis marquez la position sous les trous de la main courante et du suppon percez des trous avec une perceuse de ∅ 5,5 à ∅ 5,6 mm.

Étape 3 : Utilisez les vis autotaraudeuses fournies dans l'accessoire p fixer la main courante au support.

Il convient également à l'installation de mains courantes et de support arc.

Monter avec main courante (dégradé)

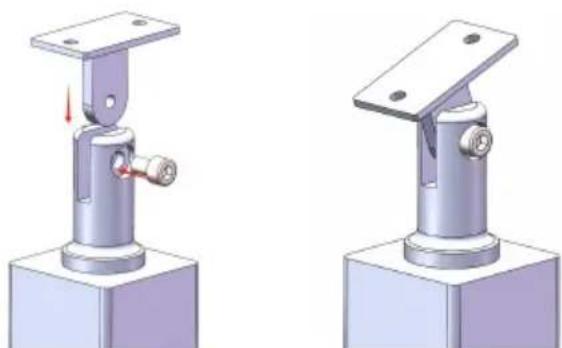

Étape 1 : support fixe

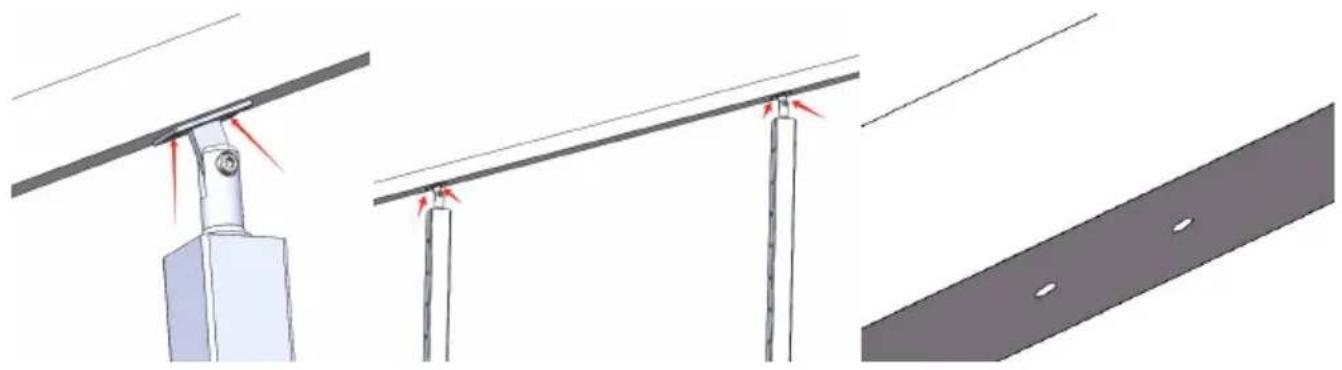

Étape 2 : Ajustez l'angle du support pour l'adapter au dessous de la courante. Déterminez la position d'installation de la main courante, puis marquez la position sous la main courante et les trous du support et des trous avec une perceuse de ∅ 5,5 à ∅ 5,6 mm.

Remarque : la main courante et le support peuvent être pré-fixés l'aide d'outils de serrage, de sorte que plusieurs points d'installati du support puissent être marqués et positionnés en même temps.

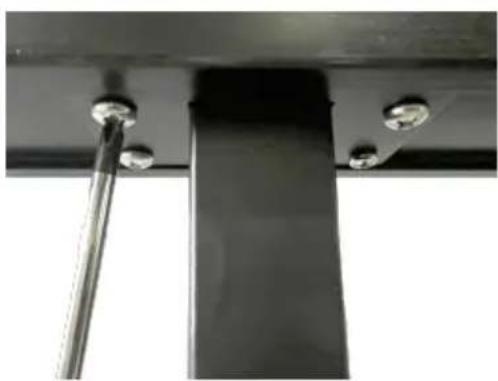

Étape 3 : retirez le support du poteau, puis utilisez les vis autotaraufournies dans l'accessoire pour fixer le support à la main courante. Réparez le poteau et le support .

Il convient également à l'installa de mains courantes et de supp en arc.	Pour le modèle HR-017

Installer avec un câble métallique et des raccords

Pour manchon de protection de roue de niveau

Pour tendeur de goujon montage horizontal et angle

Pour tendeur de tendeur et borne fixe
