BRUKSANVISNING HM16058LCb Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Poolpumpsmotor

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Poolpumpsmotor

Läs denna bruksanvisning noggrant innan du börjar arbeta.

BEHÖVS HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk

support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSVARNINGAR OCH FÖRSIKTIGHETSÅTGÄRDER

1. Spänning, frekvens och ledningssätt bör överensstämma med motorns märkskylt, nätspänningen ska hållas på plus eller minus 5 % av det nominella driftsområdet.
2. Högst 1000 meter över havet.
3. Omgivande lufttemperatur som inte överstiger 40 y.
4. Motorn måste ha en bra jordningsanordning
5. Innan alternativet måste mäta 500-volts megaohm bordlindningsisolering motständ mot jord, och dess värde bör vara mer än 0,2 megohm, eller till torkas.
6. Innan du börjar dra axeln, bör den vara flexibel rotation, ingen friktion och kollisioner ska löpningen vara mjuk och lätt, utan stagnation och ljudet, om det upptäcks det konstiga ljudet, överhettning, brännande lukt, rök eller långsam hastighet av fenomenet, bör omedelbart stängas av ström, avstängningsinspektion, reparera den.
7. Den omgivande miljön ska hållas ren och torr och väl ventilerad.
8. Kontrollera om motorfästet sitter fast.
9. Motor rutinunderhåll: Eluttag box del av den elektriska kontakter bör hållas rena och goda kontakter, oavsett om motorn luft inloppsplugg, för att inte påverka motorns livslängd. Regelbundet underhåll bör vara ett halvt år, kontrollera motorn ta bort damm och olja, fett och abrasion.
10. Motorns gångkontroll: När motorn är igång bör den alltid uppmärksammas på om belastningsdata är aktuella med krav, om lagret har fenomen av värme och läckage, om det påträffas onormalt eller ljud, bör stoppas omedelbart för inspektion. Fram tills fel har identifierats, gör inte Starttest.

ALLMÄN INFORMATION

Poolpumpmotorer är alla helt fabrikstestade och inspekterade tidigare frakt. Skador under transport och lagring kan uppstå. Motorer inte korrekt anpassad till strömförsörjningen och/eller belastningen fungerar inte

ordentligt. Dessa instruktioner är avsedda som en guide för att identifiera och eliminera dessa problem innan de förbises eller orsaka ytterligare skada.

GODKÄNNANDE

Kontrollera noga för eventuella skador som kan ha uppstått under transporten. Om någor skada eller brist upptäcks, acceptera inte förrän en lämplig

anteckning på fraktsedeln görs. Eventuella skador som upptäcks efter mottagandet av utrustning ska omedelbart rapporteras till transportören.

LAGRING

A. Håll motorerna rena

1. Förvara inomhus
2. Håll övertäckt för att eliminera luftburet damm och smuts.
3. Täck öppningar för ventilation, ledningsanslutningar etc. för att förhindra inträde av gnagare, ormar, fåglar och insekter, etc.

B. Håll motorerna torra

1. Förvara på ett torrt ställe inomhus
2. Temperatursvängningar bör vara minimala för att förhindra kondens.
3. Rumsvärmare rekommenderas för att förhindra kondens.
4. Behandla omålade flänsar, axlar och kopplingar med en rostskyddsmedel.
5. Kontrollera isolationsmotståndet innan motorn tas i drift.
   (Konsultera tillverkaren för riktlinjer).

INSTALLATION

UKRATNING OCH INSPEKTION

Efter upptagning, kontrollera för eventuella skador som kan ha uppstått hantering. Motoraxeln ska rotera fritt för hand. Reparera eller byt ut eventuella lösa eller trasiga delar innan du försöker använda motorn.

Kontrollera att motorn inte har utsatts för smuts, grus eller överdriven fukt vid transport eller lagring före installation.

Mät isolationsmotstånd (se drift). Rengör och torka lindningar efter behov.

Starta aldrig en motor som har varit våt utan att ha den ordentligt torkas.

SÄKERHET

Motorer bör installeras, skyddas och säkras i enlighet med senaste numret av National Electrical Code, NEMA Standard Publication No. MG 2 och lokala koder.

TEKNISK INFORMATION:

Modell nr	HM14065LCb	HM14095LCb	HM16075LCb	HM14075LCb	HM16058LCb	HM16085ECb
Modellfläns	56J	56J	56Y	56J	56Y	56Y
Hästkrafter 0,75HP 1,5HP		1,5HP 1,0HP	1HP 2,0HP
utan belastningkraft	ÿ460Wÿ460Wÿ350W		ÿ460Wÿ350W	ÿ460W
ATM	40ÿ 40ÿ	40ÿ 1.3		40ÿ 40ÿ	40ÿ
SF	1,5		1.1	1.4	1,25	1.3
AMPS	8A(115I) /4A(230I)	13,6A(115V) /6,8A(230V)	12.8A(115I) /6,4A(230V)	9,8A(115V) /4,9A(230V)	9,0A(115V) /4,5A(230V)	7,8A(230V)
AMPS(MAXLADDA)	10A(115V) /5A(230I)	17A(115V) /8,5A(230V)	14A(115V) /7A(230I)	12,4A(115V) /6,2A(230V)	11,0A(115V) /5,5A(230V)	10,2A(230V)
axelförlängning	47,5-47,75m	47,5-47,75m	23,01±0.86 mm	47,5-47,75m	23,01±0.86 mm	23,01±0.86 mm
BetygsattFart	3450RPM	3450RPM	3450RPM	3450RPM	3450RPM	3450RPM
Spänning	AC115/230I	AC115/230I	AC115/230I	AC115/230I	AC115/230I	AC230V
Frekvens 60 Hz 60 Hz 60 Hz			60 Hz 60 Hz
	CCW CCW CCW CCW CCW CCW
Rotationsisolering FF Buller		ÿ65dBÿ65dB	ÿ70dBÿ65dB	ÿ70dBÿ70dB		F
Tråd storlek	3/8-16UNC	3/8-16UNC	4-ÿ10,8±0,38 mm	3/8-16UNC	4-ÿ10,8±0,38 mm	4-ÿ10,8±0,38 mm
utanfördiameter	ÿ142,5mm	ÿ142,5mm	ÿ164,0mm	ÿ142,5mm	ÿ164,0mm	ÿ164,0mm
Produktionskruva tänder	16/7-20UNF-2A	16/7-20UNF-2A	1/2-20UNF-2A	16/7-20UNF-2A	1/2-20UNF-2A	1/2-20UNF-2A
Skruva fast tandlängd	14,3-17,85m	14,3-17,85m	12,7 ± 0. 51 mm	14,3-17,85m	12,7 ± 0. 51 mm	12,7 ± 0. 51 mm

Produktens kopplingsschema

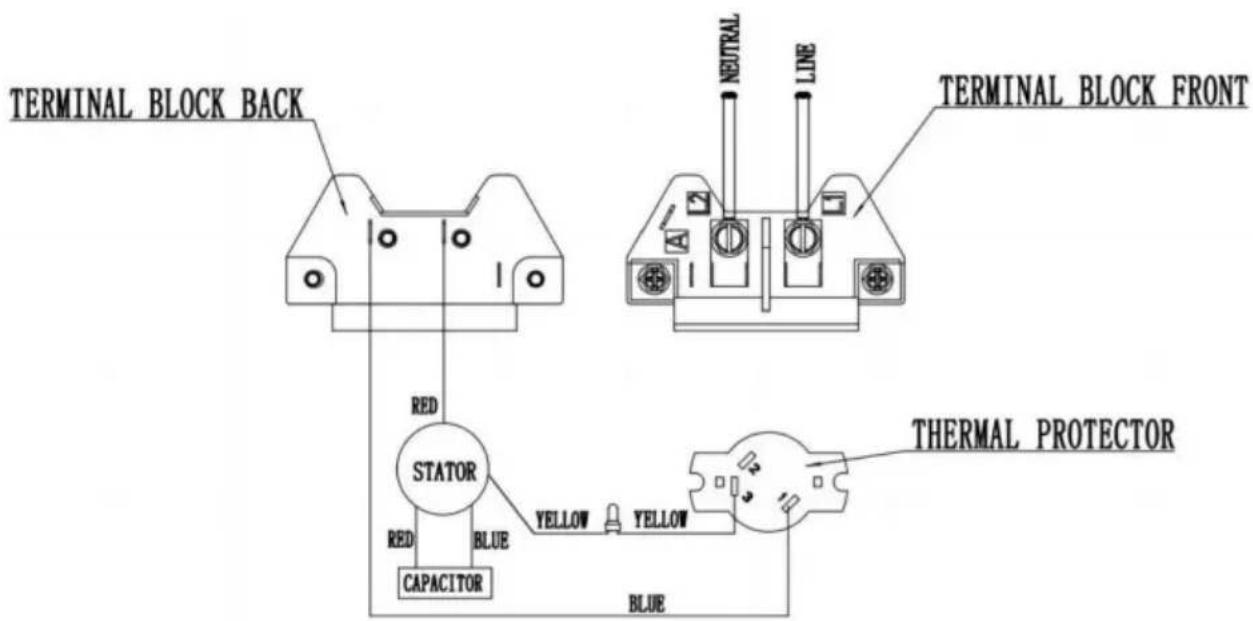

Enkel spänning (HM16085ECb)

KABELSCHEMA-230V

TERMINAL BLOCK BACK RED STATOR RED CAPACITOR BLUE YELLOW YELLOW YELLOW YELLOW BLUE NEUTRAL LINE TERMINAL BLOCK FRONT THERMAL PROTECTOR

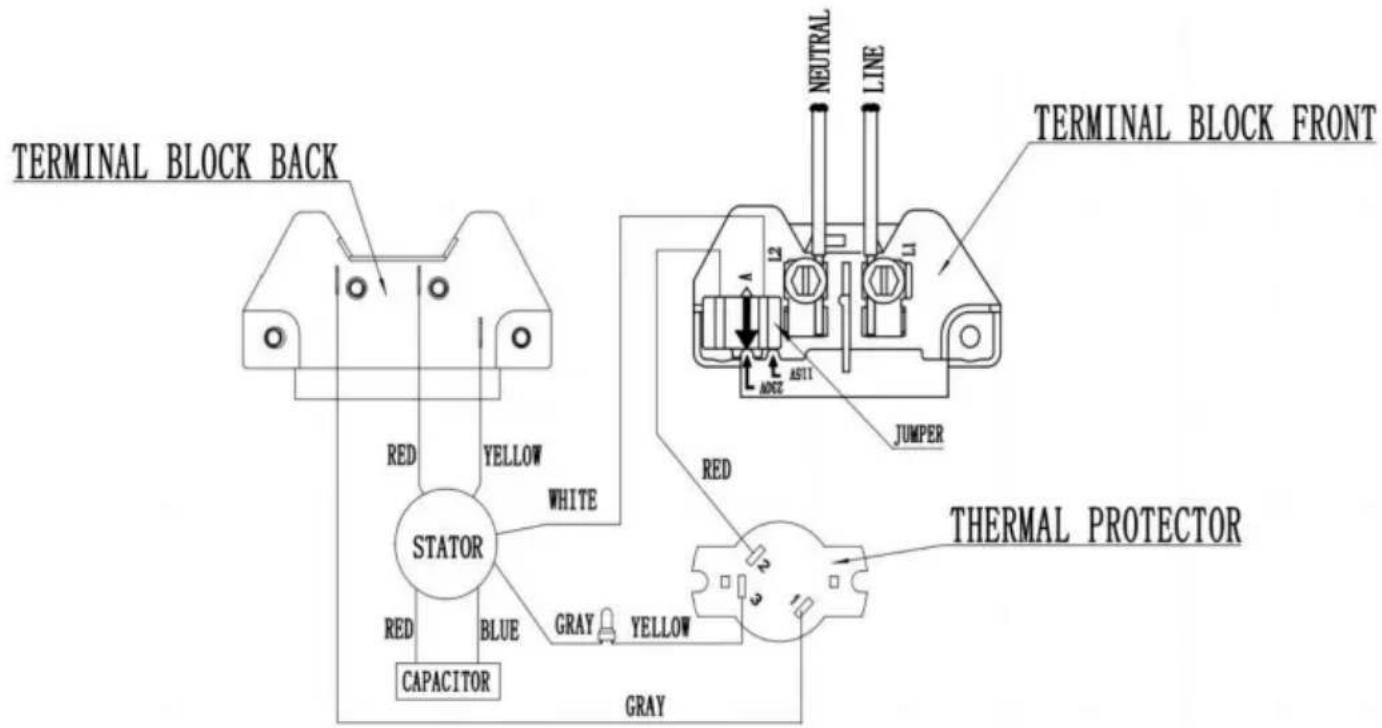

Kabeldragning med dubbla spänningsspecifikationer diagram (HM14065LCb/HM14095LCb/HM16075LCb/HM14075LCb/HM16058LCb)

KABELSKEMA-115/230V

TERMINAL BLOCK BACK RED YELLOW WHITE STATOR RED BLUE CAPACITOR GRAY YELLOW GRAY RED NEUTRAL LINE JUMPER AS11 A THERMAL PROTECTOR

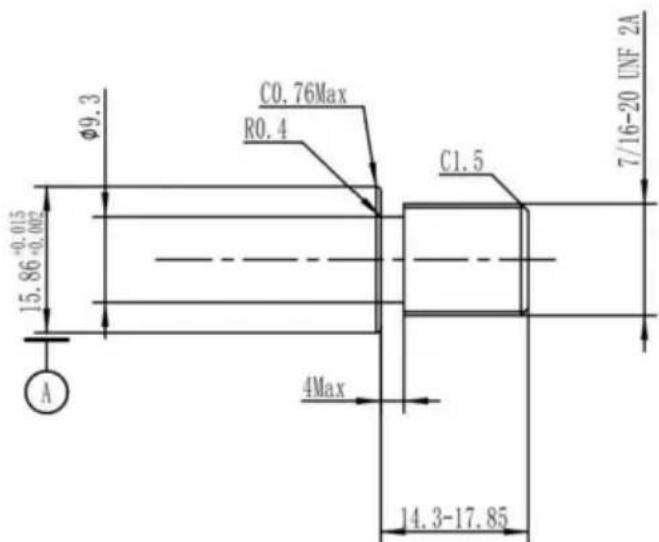

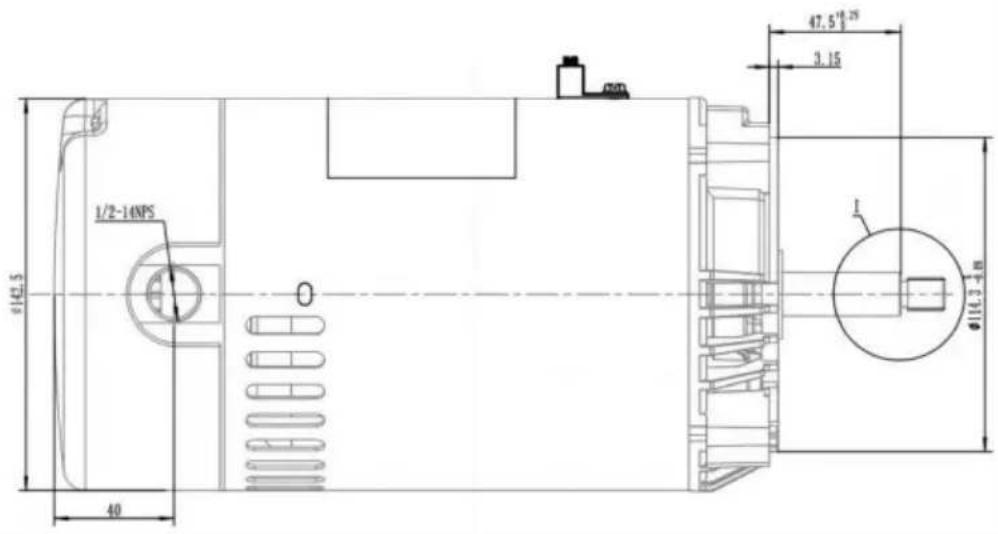

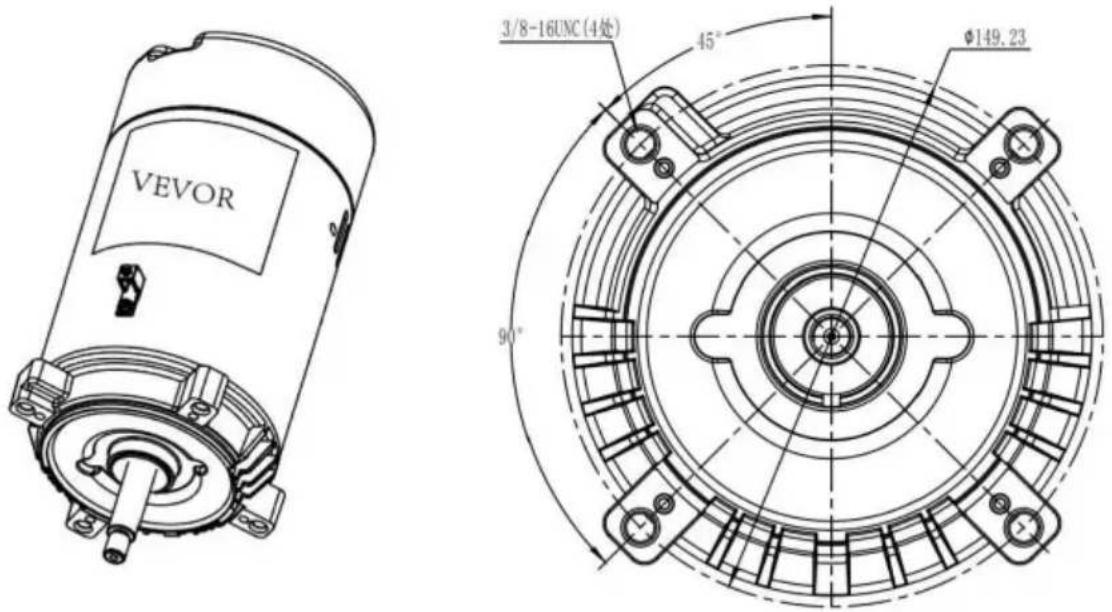

Hyvling

VEVOR 3/8-16UNC(4处) 45° Φ149.23 90°

1/2-14NPS Ø142.5 40 Ø16.3-48 47.5" 19.25 3.15 1

Ø9.3 C0.76Max R0.4 15.86+0.002 A 4Max C1.5 7/16-20 UNF 2A 14.3-17.85

Försiktighetsåtgärder vid produktinstallation

1. Efter att ha tagit emot produkten, öppna förpackningen och ta bort den för att kontrollera dess utseende för eventuella skador orsakade av transport. Om förpackningen är skadad eller produkten är skadad, vänligen kontakta kundtjänst eller transportföretag snarast. Installera den inte frivilligt.

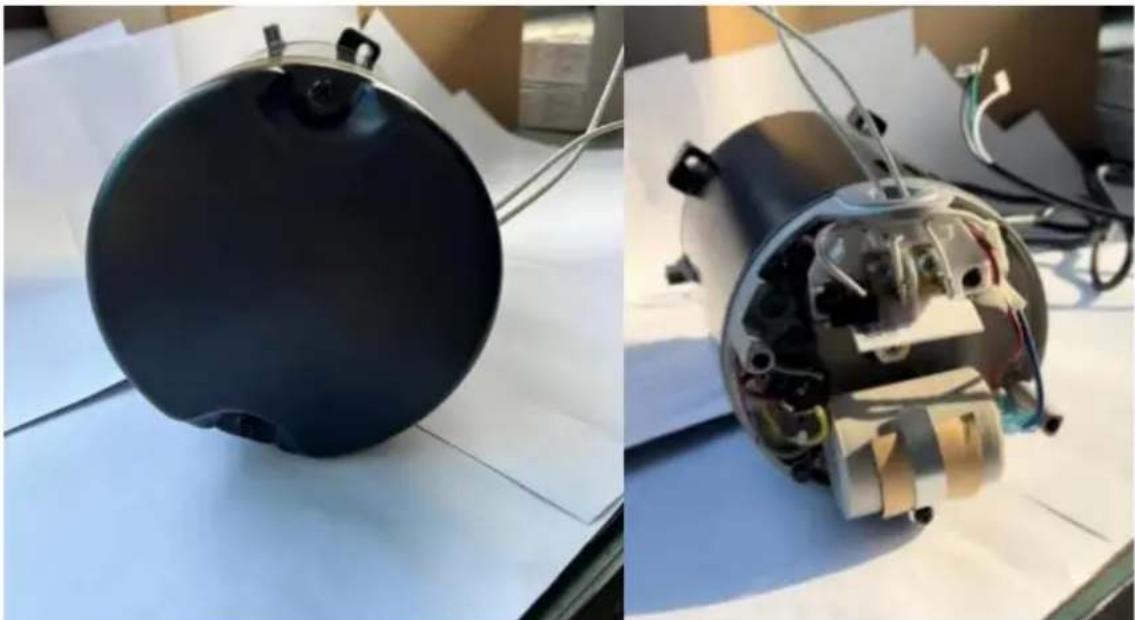

2. Om produkten är intakt, öppna motorns bakre käpa enligt bilden.

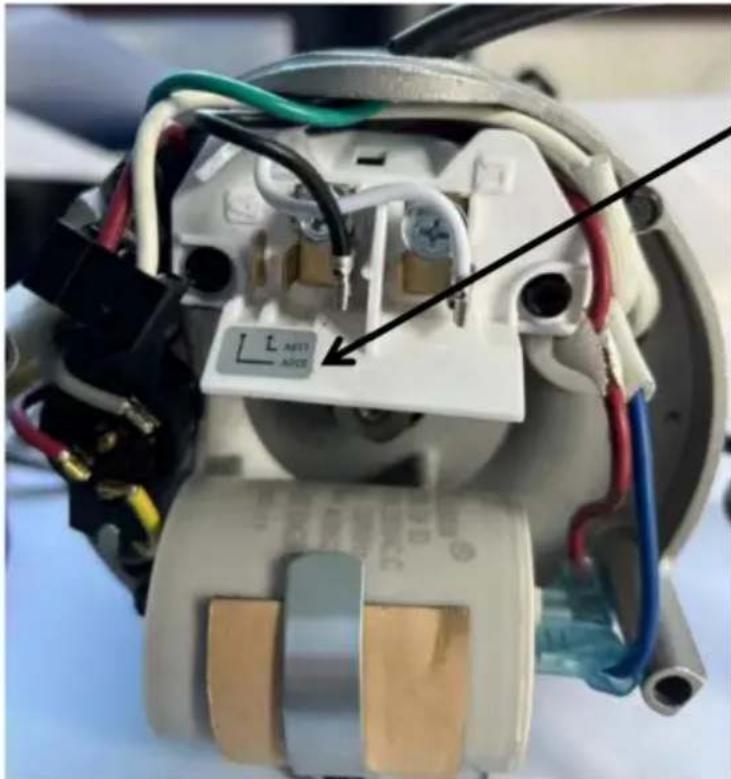

1. Ta bort den exponerade testkabeln och välj en spänningsspecifikation som är lämplig för ditt eget bruk. Anslut 120/230-terminalerna enligt diagrammet. Förutom HM16085ECb är alla andra motorer dubbelspänningsmotorer, lämpliga för olika hushållsspänningar.

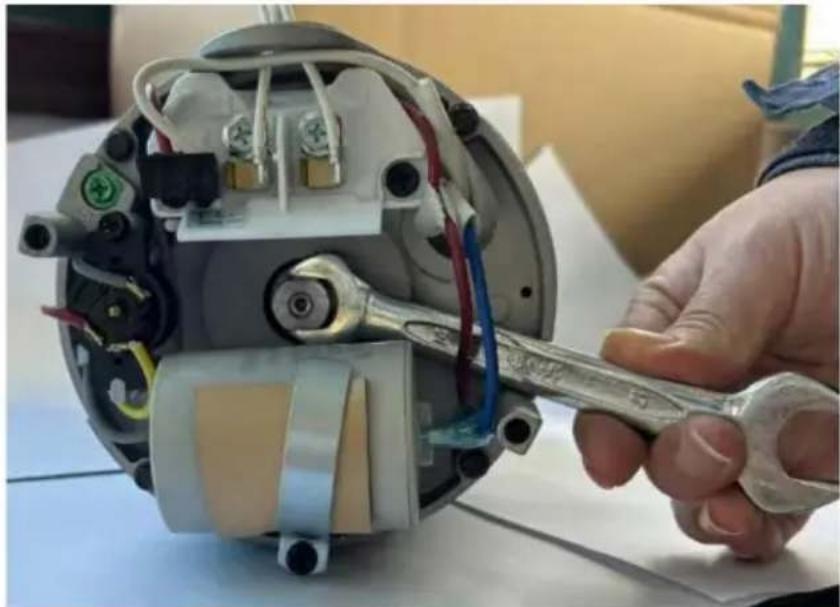

1. För att installera pumphjulet på poolpumpen är det nödvändigt att ta bort bakstycket på motorn och använda en skiftnyckel för att klämma fast den platta toppen av huvudmotoraxeln (för att förhindra att motoraxeln roterar när du installerar pumphjulet). På andra sidan, rotera och lås pumphjulet på skruvgångan på motoraxeln.

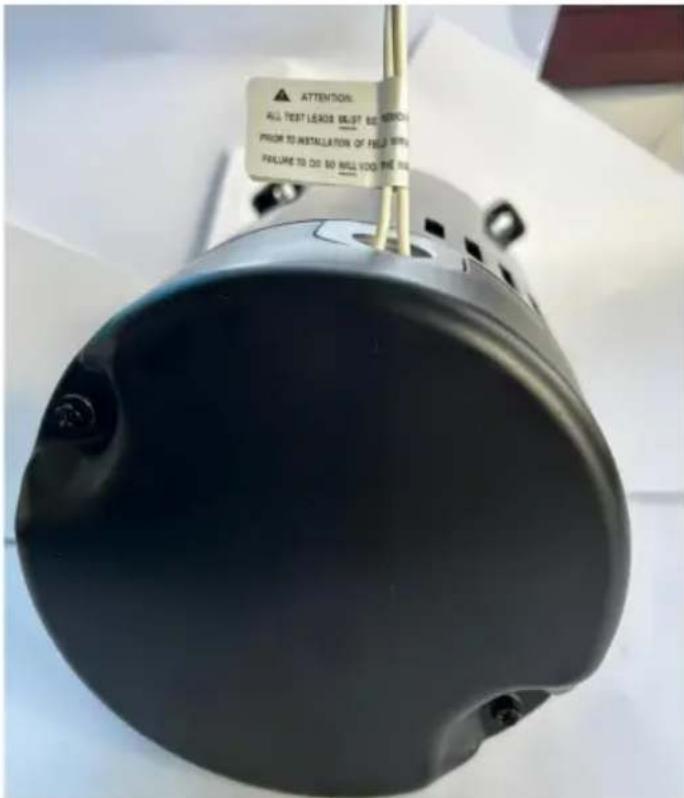

1. De två vita uteffektledningarna är till för att underlätta testningen och har ingen praktisk användning. Efter att ha tagit emot produkten kräver installation av poolpumpen att de två testkablarna tas bort.

ATTENTION: ALL TEST LEADERS MUST DO NOTCH PRIOR TO INSTALLATION OF FEEL WITH FAILURE TO DO BO SHALL VOG THE OUT

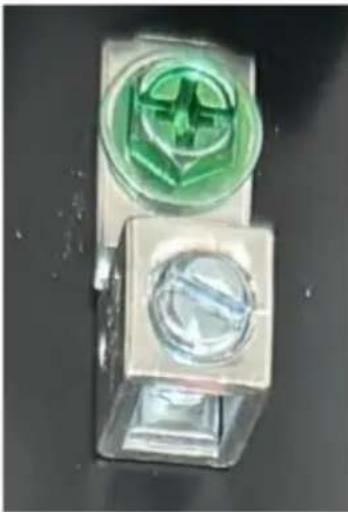

1. Motorjordningsindikering, anslut en jordledning till motorjordningen enhet.

Särskild uppmärksamhet: Alla motormodeller är kopplade med en standardspänning på 230V innan du lämnar fabriken.

Justera efter din egen strömförsörjning

specifikationer vid mottagandet. (Om din egen strömförsörjning är 230V spänning, det finns ingen anledning att justera den).

VANLIGA PROBLEM OCH ÅTGÄRDER

Problem 1:

När du tar emot motorn, kontrollera om den främre axeln på den motorn kan rotera. om du upptäcker att manuell rotation inte är möjlig.

Lösning:

Motorns koncentricitet kan skadas under transport.

Kontakta efterförsäljningen för bearbetning

Problem 2:

Motorn fungerar inte när den är påslagen.

Lösning:

1) Kontrollera strömförsörjningen för att säkerställa att utspänningen är korrekt.
2) Kontrollera ledningarna noggrant för att se till att det är samma som kopplingsschema.

Problem 3:

Efter att motorn har slagits på roterar den långsamt och kan inte startas i vanliga fall.

Lösning:

1) Kontrollera strömförsörjningen för att säkerställa att utspänningen är korrekt.
2) Kontrollera ledningarna noggrant för att se till att det är samma som kopplingsschema.
3) Kontrollera om motorskyddet är intakt och det inte finns någon öppen krets.

Problem 4:

Efter att ha kört en tid värms motorn upp och slutar fungera.

Lösning:

Motor överbelastad igång, skyddsfunktion. Efter en halvtimmes kylning, försök igen.

Tillverkad i Kina

tillverkare:Changzhou Honest Electric CO.,LTD
