MODE D'EMPLOI HM16058LCb Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

Moteur de pompe de piscine

Modèle : HM14065LCb/HM14095LCb/HM16075LCb

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. "Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous. Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques

VEVOR®

TOUGH TOOLS, HALF PRICE

Moteur de pompe de piscine

Modèle : HM14065LCb/HM14095LCb/HM16075LCb

Veuillez lire attentivement ce mode d'emploi avant de commencer à travailler.

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas

à nous contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.

AVERTISSEMENTS ET PRÉCAUTIONS DE SÉCURITÉ

1. La tension, la fréquence et le style de câblage doivent être conformes aux plaque signalétique du moteur, la tension d'alimentation doit être maintenue à plus ou moins 5 % de la plage de fonctionnement nominale.
2. Pas plus de 1 000 mètres au-dessus du niveau de la mer.
3. Température de l'air ambiant ne dépassant pas 40 .
4. Le moteur doit avoir un bon dispositif de mise à la terre
5. Avant l'option, il faut mesurer l'isolation de l'enroulement de table mégohm de 500 volts résistance à la terre, et sa valeur doit être supérieure à 0,2 mégohm, ou à être séché.
6. Avant de démarrer l'arbre à action de traction, il doit s'agir d'une rotation flexible, sans friction. et collisions, le fonctionnement doit être fluide et léger, sans stagnation et le bruit, s'il y a un bruit étrange, une surchauffe, une odeur de brûlé, de la fumée ou une vitesse lente du phénomène, doit immédiatement s'éteindre Alimentation, inspection d'arrêt, réparation.
7. L'environnement environnant doit rester propre, sec et bien ventilé.
8. Vérifiez si la fixation du moteur est bien fixée.
9. Entretien de routine du moteur : Boîtier de prise électrique faisant partie du système électrique les contacts doivent être maintenus propres et bons, que l'air du moteur bouchon d'entrée, afin de ne pas affecter la durée de vie du moteur. Un entretien régulier devrait être une demi-année, vérifier le moteur enlever la poussière et l'huile, la graisse et abrasion.
10. Contrôle du fonctionnement du moteur : lorsque le moteur fonctionne, il doit toujours il faut faire attention à savoir si les données de charge sont conformes aux exigences, si le roulement présente des phénomènes de chaleur et de fuite, le cas échéant anormal ou sonore, doit être arrêté immédiatement pour inspection. Jusqu'à Un défaut est identifié, ne faites pas de test de démarrage.

INFORMATIONS GÉNÉRALES

Les moteurs de pompe de piscine sont tous entièrement testés et inspectés en usine avant expédition. Des dommages pendant le transport et le stockage peuvent survenir. Moteurs non correctement adapté à l'alimentation électrique et/ou la charge ne fonctionnera pas

correctement. Ces instructions sont destinées à servir de guide pour identifier et éliminer ces problèmes avant qu'ils ne soient négligés ou n'entraînent d'autres problèmes dommage.

ACCEPTATION

Vérifiez soigneusement tout dommage qui aurait pu survenir pendant le transport. Si seulement des dommages ou un manque sont découverts, n'acceptez pas jusqu'à ce qu'un une mention sur la facture de transport est faite. Tout dommage découvert après réception de l'équipement doit être immédiatement signalé au transporteur.

STOCKAGE

A. Gardez les moteurs propres

1. Conserver à l'intérieur
2. Gardez couvert pour éliminer la poussière et la saleté en suspension dans l'air.
3. Couvrez les ouvertures de ventilation, les connexions de conduits, etc. entrée de rongeurs, serpents, oiseaux et insectes, etc.

B. Gardez les moteurs au sec

1. Conserver dans un endroit sec à l'intérieur
2. Les variations de température doivent être minimes pour éviter la condensation.
3. Des radiateurs sont recommandés pour éviter la condensation.
4. Traitez les brides, les arbres et les raccords non peints avec un inhibiteur de rouille.
5. Vérifiez la résistance d'isolement avant de mettre le moteur en service.

(Consulter le fabricant pour les directives).

INSTALLATION

DÉBALLAGE ET INSPECTION

Après le déballage, vérifiez tout dommage qui aurait pu survenir manutention. L'arbre du moteur doit tourner librement à la main. Réparer ou remplacer toute pièce desserrée ou cassée avant d'essayer d'utiliser le moteur.

Assurez-vous que le moteur n'a pas été exposé à la saleté, aux graviers ou aux humidité excessive lors du transport ou du stockage avant l'installation.

Mesurer la résistance d'isolement (voir fonctionnement). Nettoyez et séchez le enroulements selon les besoins.

Ne démarrez jamais un moteur mouillé sans l'avoir soigneusement séché.

SÉCURITÉ

Les moteurs doivent être installés, protégés et protégés par des fusibles conformément aux dernier numéro du National Electrical Code, NEMA Standard Publication No.

MG 2 et codes locaux.

INFO TECHNIQUE:

Numéro de modèle	HM14065LCb	HM140	HM16075LCb	HM14075LCb	HM16058LCb95LCb	HM16085 ECb
Modèle bride	56J	56J	56 ans	56J	56 ans	56 ans
Puissance 0,75	CV 1,5 CV	1,5 CV 1,0	CV 1 CV 2,0	CV
sans charge pouvoir	≤460W ≤460W ≤350W		≤460W ≤350W	≤460W
ATM	40 40	40 1,3		40 40	40
SF	1,5		1.1	1.4	1,25	1.3
AMPÈRES	8A(115DANS)/4A(230DANS)	13,6A(115V)/6,8A(230V)	12.8A(115DANS)/6,4A(230V)	9,8A(115V)/4,9A(230V)	9,0A(115V)/4,5A(230V)	7,8A(230V)
AMPÈRES(MAX CHARGER)	10A(115V)/5A(230DANS)	17A(115V)/8,5A(230V)	14A(115V)/7A(230DANS)	12,4A(115V)/6,2A(230V)	11,0A(115V)/5,5A(230V)	10,2A(230V)
arbre extension	47,5-47,75mm	47,5-47,75mm	23.01±00,86 mm	47,5-47,75mm	23.01±00,86 mm	23.01±00,86 mm
Noté Vitesse	3450RPM	3450RPM	3450RPM	3450RPM	3450RPM	3450RPM
Tension	CA CA115/230DANS	CA115/230DANS	115/230DANS	CA115/230DANS	CA115/230DANS	CA230V
Fréquence 60 Hz	60 Hz 60 Hz	60 Hz 60 Hz
Rotation	CCW CCW CCW CCW CCW
Isolation FF Bruit	≤65dB ≤65dB ≤70dB ≤65dB ≤70dB			≤70dB		F
Taille de filetage	3/8-16UNC	3/8-16UNC	4- 10,8±0,38 mm	3/8-16UNC	4- 10,8±0,38 mm	4- 10,8±0,38 mm
dehors diamètre	142,5mm	142,5mm	164,0mm	142,5mm	164,0mm	164,0mm
Sortir dents de vis	16/07-20UNF-2A	16/07-20UNF-2A	1/2-20UNF-2A	16/07-20UNF-2A	1/2-20UNF-2A	1/2-20UNF-2A
Dent de vis longueur	14,3-17,85m m	14,3-17,85m m	12,7 ± 0. 51mm	14,3-17,85m m	12,7 ± 0. 51mm	12,7 ± 0. 51mm

Schéma de câblage du produit

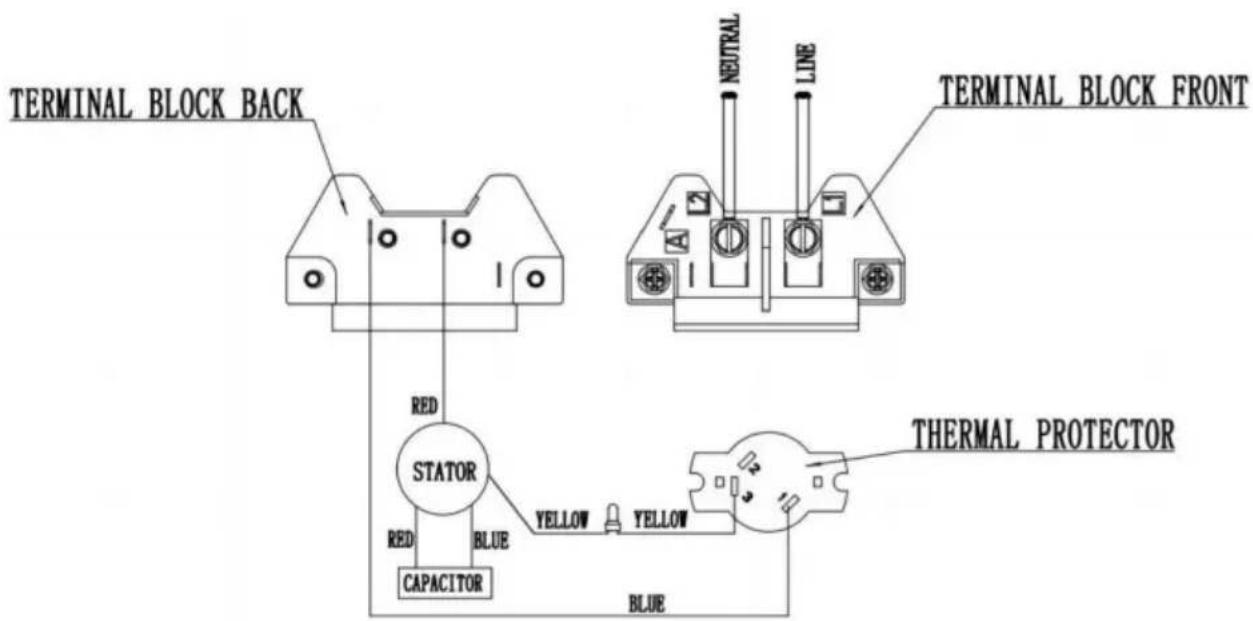

Tension unique (HM16085ECb)

SCHÉMA DE CÂBLAGE-230V

TERMINAL BLOCK BACK RED STATOR RED CAPACITOR BLUE YELLOW YELLOW YELLOW YELLOW BLUE NEUTRAL LINE TERMINAL BLOCK FRONT THERMAL PROTECTOR

Câblage à double tension

Précautions d'installation du produit 1. Après

avoir reçu le produit, ouvrez l'emballage et retirez-le pour inspecter son apparence afin de déceler tout dommage causé par le transport. Si l'emballage est endommagé ou si le produit est endommagé, veuillez contacter de toute urgence le service client ou la société de transport. Ne l'installez pas volontairement.

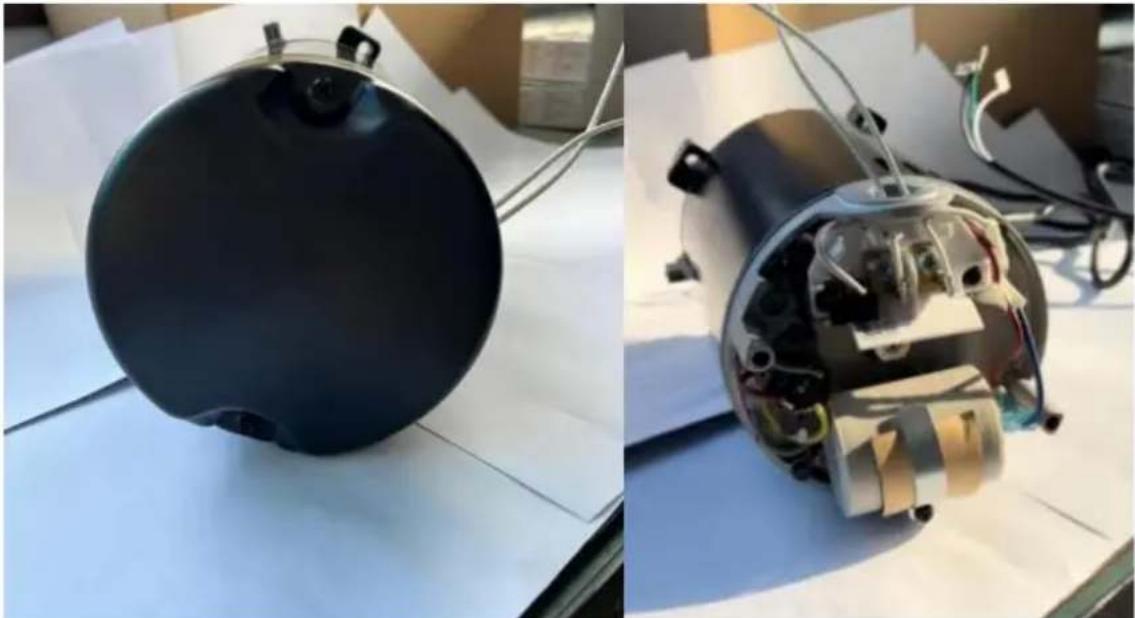

1. Si le produit est intact, veuillez ouvrir le capot arrière du moteur comme indiqué sur le schéma.

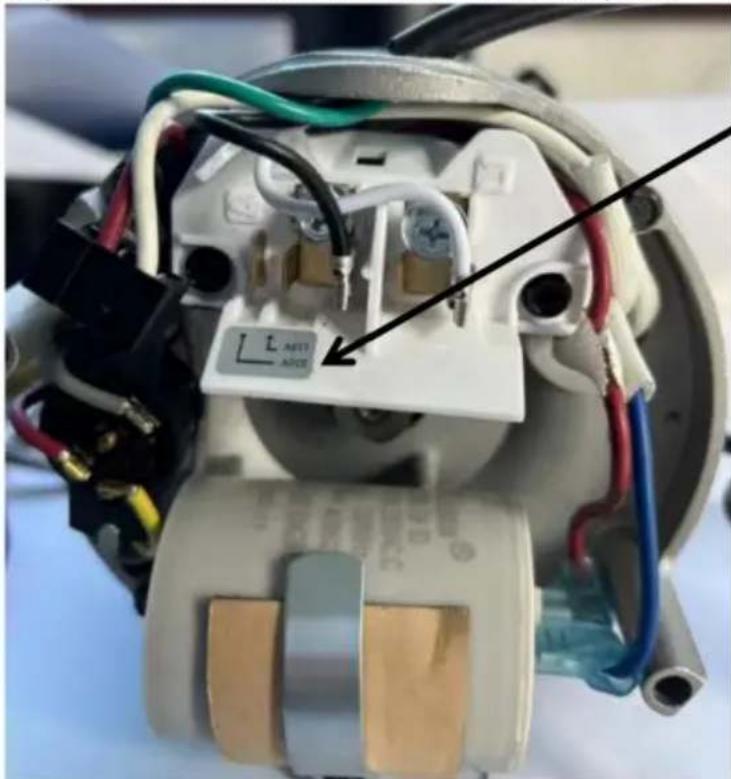

1. Retirez le fil de test exposé et sélectionnez une spécification de tension adaptée à votre propre usage. Connectez les bornes 120/230 comme indiqué sur le schéma. À l'exception du HM16085ECb, tous les autres moteurs sont des moteurs à double tension, adaptés à différentes tensions domestiques.

Soyez prudent lorsque choisir d'assurer un câblage correct, sinon le moteur pourrait griller

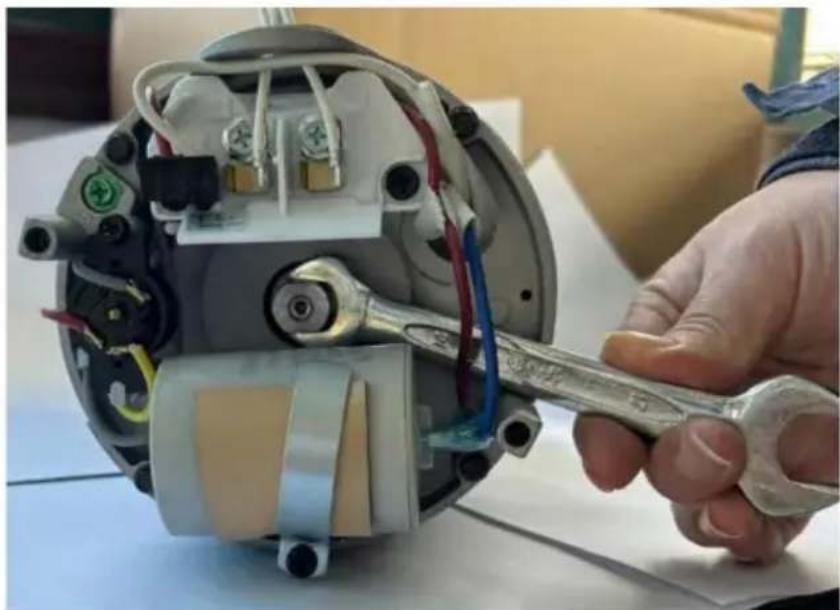

1. Pour installer la turbine de la pompe de piscine, il est nécessaire de retirer le couvercle arrière du moteur et d'utiliser une clé pour serrer le dessus plat de l'arbre du moteur principal (pour empêcher l'arbre du moteur de tourner lors de l'installation de la turbine). . De l'autre côté, faites tourner et verrouillez la turbine sur le filetage de l'arbre du moteur.

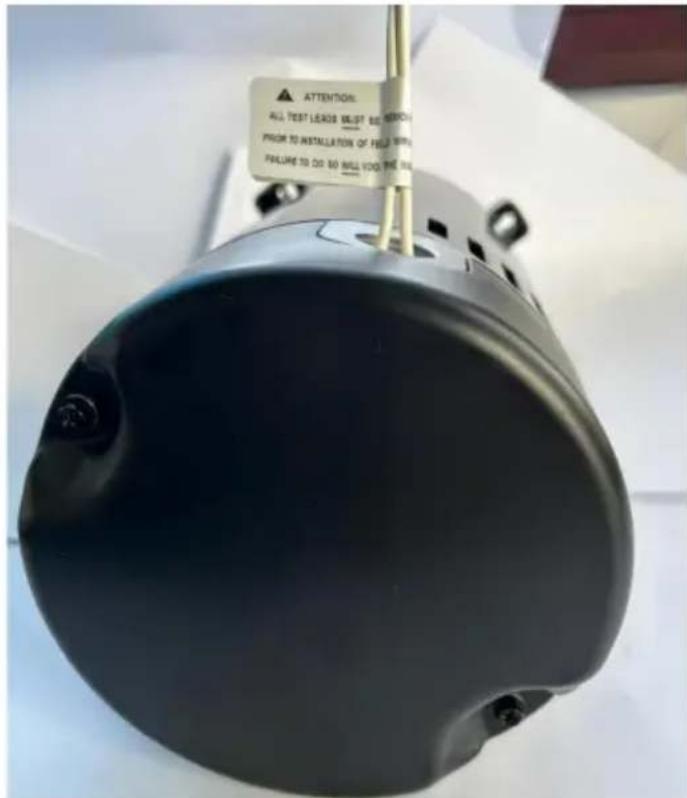

1. Les deux lignes électriques de sortie blanches sont destinées à faciliter les tests et n'ont aucune utilité pratique. Après réception du produit, l'installation de la pompe de piscine nécessite le retrait des deux cordons de test.

ATTENTION: ALL TEST LEADS BLAST 80 W/100 PRIOR TO INSTALLATION OF FILLI WITH FAILURE TO 00 80 WALL VOG THE ROLL FAILURE TO 00 80 WALL VOG THE ROLL

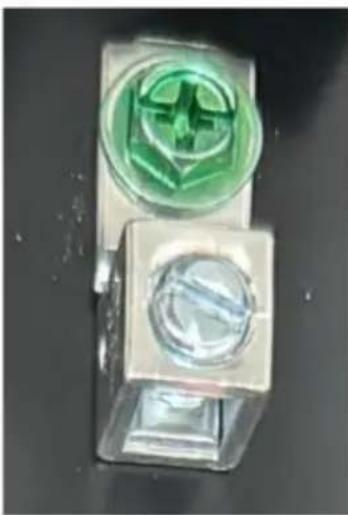

1. Indication de mise à la terre du moteur, connectez un fil de terre à la mise à la terre du moteur appareil.

Attention particulière : Tous les modèles de moteurs sont câblés avec un Tension par défaut de 230 V avant de quitter l'usine.

Veuillez ajuster en fonction de votre propre alimentation spécifications dès réception. (Si votre propre alimentation est une tension de 230 V, il n'est pas nécessaire de l'ajuster). PROBLEMES COURANTS ET RECOURS

Problème 1 :

Lorsque vous recevez le moteur, veuillez vérifier si l'arbre avant du le moteur peut tourner. si vous constatez que la rotation manuelle n'est pas possible. Solution:

La concentricité du moteur peut être endommagée pendant le transport. Veuillez contacter le service après-vente pour le traitement

Problème 2 :

Le moteur ne fonctionne pas lorsqu'il est allumé.

Solution:

1) Veuillez vérifier l'alimentation électrique pour vous assurer que la tension de sortie est correct.
2) Veuillez vérifier soigneusement le câblage pour vous assurer qu'il est le même que celui du schéma de câblage.

Problème 3 :

Une fois le moteur allumé, il tourne lentement et ne peut pas démarrer normalement.

Solution:

1) Veuillez vérifier l'alimentation électrique pour vous assurer que la tension de sortie est correct.
2) Veuillez vérifier soigneusement le câblage pour vous assurer qu'il est le même que celui du schéma de câblage.
3) Vérifiez si le protecteur du moteur est intact et s'il n'y a pas de circuit ouvert.

Problème 4 :

Après avoir fonctionné pendant un certain temps, le moteur chauffe et cesse de fonctionner.

Solution:

Moteur en surcharge, fonction de protection. Après une demi-heure de refroidissement,

essayer à nouveau.
