INSTRUKCJA OBSŁUGI HM16058LCb Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

Silnik pompy basenowej

Nadal dokł adamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokł adnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czoł ow

VEVOR®

TOUGH TOOLS, HALF PRICE

Silnik pompy basenowej

Przed rozpoczęciem pracy prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi.

POTRZEBUJE POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu

OSTRZEŻENIA I ŚRODKI OSTROŻNOŚCI

1. Napięcie, częstotliwość i styl okablowania powinny być zgodne z tabliczce znamionowej silnika, napięcie zasilania powinno być utrzymywane na poziomie plus lub minus 5% znamionowego zakresu roboczego.
2. Nie więcej niż 1000 metrów nad poziomem morza.
3. Temperatura otoczenia nie przekraczająca 40 °C.
4. Silnik musi być wyposażony w dobre urządzenie uziemiające
5. Przed opcją należy zmierzyć izolację uzwojenia tabeli 500 V w megaomach rezystancja do uziemienia, a jej wartość powinna być większa niż 0,2 megaoma lub do być suszone.
6. Przed uruchomieniem wału ciągnącego powinien on kręcić się elastycznie, bez tarcia i kolizje, bieg powinien być płynny i lekki, bez stagnacji a hałas, jeśli zostanie wykryty dziwny hałas, przegrzanie, zapach spalenizny, dym lub niska prędkość zjawiska, powinien natychmiast się wyłączyć zasilanie, kontrola wyłączenia, naprawa.
7. Otaczające środowisko powinno być czyste, suche i dobrze utrzymane wentylowany.
8. Sprawdź, czy mocowanie silnika jest dobrze dokręcone.
9. Rutynowa konserwacja silnika: Skrzynka gniazdkowa jest częścią instalacji elektrycznej styki powinny być utrzymywane w czystości i dobre styki, niezależnie od tego, czy jest powietrze w silniku wtyczkę wlotową, aby nie wpływać na żywotność silnika. Regularna konserwacja powinna za pół roku sprawdź silnik usuń kurz i olej, smar i przetarcie.
10. Kontrola pracy silnika: Kiedy silnik pracuje, powinno to zawsze nastąpić należy zwrócić uwagę, czy dane obciążenia są zgodne z wymaganiami, czy w łóżysku występują zjawiska związane z przegrzaniem i wyciekiem, jeśli zostaną znalezione nieprawidłowe lub dźwiękowe, należy natychmiast zatrzymać w celu kontroli. Dopóki zostanie zidentyfikowana usterka, nie przeprowadzaj testu rozruchu.

INFORMACJE OGÓ LNE

Wszystkie silniki pompy basenowej zostały wcześniej w pełni przetestowane i sprawdzone w fabryce wysyłka. Mogą wystąpić uszkodzenia podczas transportu i przechowywania. Silniki nie prawidłowo dopasowane do źródła zasilania i/lub obciążenie nie będzie działać

odpowiednio. Niniejsza instrukcja ma na celu pomóc w identyfikacji i wyeliminuj te problemy, zanim zostaną przeoczone lub spowodują dalsze szkoda.

PRZYJĘCIE

Sprawdź dokładnie pod kątem uszkodzeń, które mogły powstać w transporcie. Jeśli w ogółe zostanie wykryte uszkodzenie lub brak, nie przyjmuj towaru do czasu odpowiedniego dokonano adnotacji na liście przewozowym. Wszelkie uszkodzenia wykryte po otrzymaniu sprzęt należy niezwłocznie zgłosić przewoźnikowi.

SKŁADOWANIE

A. Utrzymuj silniki w czystości

1. Przechowuj w pomieszczeniu

2. Trzymaj urządzenie pod przykryciem, aby wyeliminować kurz i brud unoszący się w powietrzu.

3. Zakryj otwory wentylacyjne, połączenia przewodów itp., aby zapobiec przedostawanie się gryzoni, węży, ptaków i owadów itp.

B. Utrzymuj silniki w stanie suchym

1. Przechowywać w suchym pomieszczeniu w pomieszczeniu

2. Wahania temperatury powinny być minimalne, aby zapobiec kondensacji.

3. Aby zapobiec kondensacji, zaleca się stosowanie grzejników.

4. Pokryj niepomalowane kołnierze, wały i złączki inhibitorem rdzy.

5. Przed oddaniem silnika do użytku sprawdzić rezystancję izolacji.

(W celu uzyskania wytycznych należy skontaktować się z producentem).

INSTALACJA

ROZPAKOWANIE I KONTROLA

Po rozpakowaniu sprawdź, czy nie doszło do uszkodzeń obstugiwanie. Wał silnika powinien się swobodnie obracać ręcznie. Napraw lub wymień wszelkie luźne lub uszkodzone części przed próbą użycia silnika.

Sprawdź, czy silnik nie został narażony na działanie brudu, piasku lub nadmierna wilgoć podczas transportu lub przechowywania przed instalacją.

Zmierz rezystancję izolacji (patrz operacja). Oczyść i wysusz uzwojenia według potrzeb.

Nigdy nie uruchamiaj zamoczonego silnika bez jego dokładnego sprawdzenia wysuszony.

BEZPIECZEŃ STWO

Silniki należy instalować, zabezpieczać i zabezpieczać zgodnie z najnowsze wydanie Krajowego Kodeksu Elektrycznego, publikacja standardu NEMA nr. MG 2 i kody lokalne.

INFORMACJE TECHNICZNE:

Model nr	HM14065LCb	HM14095LCb	HM16075LCb	HM14075LCb	HM16058LCb	HM16085ECb
Modelkołnierz	56J	56J	56 lat	56J	56 lat	56 lat
Moc 0,75 KM	1,5 KM 1,5	KM 1,0 KM	1 KM 2,0 KM
bez obciążeniamoc	460W	460W 350W	460W	350W	460W
	40°C 40°C	40°C 1,3		40°C 40°C	40°C
bankomat SF	1,5		1.1	1.4	1,25	1.3
AMPERY	8A(115W) /4A(230W)	13,6A (115 V) /6,8A (230 V)	12.8A(115W) /6,4A (230 V)	9,8A (114,9A (230 V)	9,0A(115 V) /4,5A (230 V)	7,8A (235 V) /0 V)
AMPERY (MAKSOBCIĄŻENIE)	10A(115 V) /5A(230W)	17A(115 V) /8,5A (230 V)	14A(115 V) /7A(230W)	12,4A (115 V) /6,2A (230 V)	11,0A(115 V) /5,5A (230 V)	10,2A (230 V)
wałrozszerzenie	47,5-47,75M	m47,5-47,75M	23,01±0m0,86 mm	47,5-47,75M	23,01±0m0,86 mm	23,01±00,86 mm
OcenionoPrędkości	3450RPM	3450RPM	3450RPM	3450RPM	3450RPM	3450RPM
Napięcie	AC115/230W	AC115/230W	AC115/230W	AC115/230W	AC115/230W	AC230 V
Częstotliwości	60 Hz 60 Hz	60 Hz 60	Hz 60 Hz	60 Hz
Izolacja	CCW CCW CCW CCW CCW CCW
obrotowa Hał as	FF 65dB	65dB 70dB	65dB	70dB F 70dB		F
Rozmiar wątku	3/8-16 UNC	3/8-16 UNC	4- 10,8 ± 0,38 mm	3/8-16 UNC	4- 10,8 ± 0,38 mm	4- 10,8 ± 0,38 mm
pozaśrednica	142,5mm	142,5mm	164,0mm	142,5mm	164,0mm	164,0mm
Wyjściewkręcić zęby	16.07-20UNF-2A	16.07-20UNF-2A	1/2-20UNF-2A	16.07-20UNF-2A	1/2-20UNF-2A	1/2-20UNF-2A
Wkręcić ząb dtugość	14,3-17,85 M	m14,3-17,85 M	m^12,7 ± 0.51mm	14,3-17,85 M	m^12,7 ± 0.51mm	12,7 ± 0.51mm

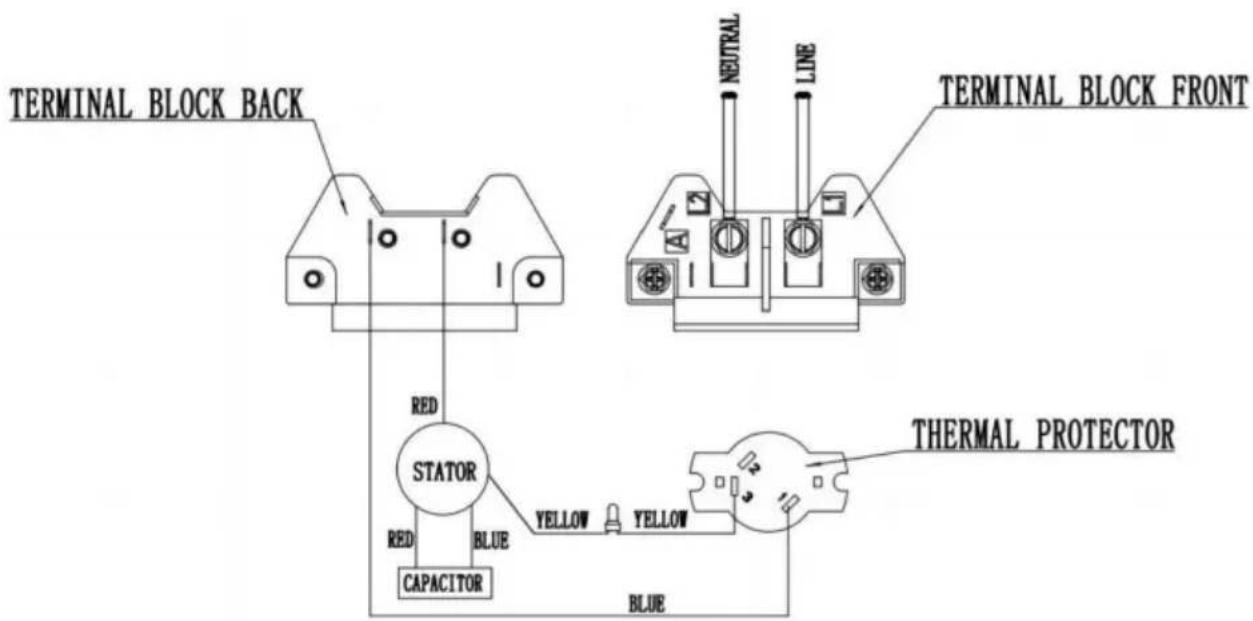

Schemat okablowania produktu

Pojedyncze napięcie (HM16085ECb)

SCHEMAT POŁĄCZEŃ -230V

TERMINAL BLOCK BACK RED STATOR RED CAPACITOR BLUE YELLOW YELLOW YELLOW YELLOW BLUE NEUTRAL LINE TERMINAL BLOCK FRONT THERMAL PROTECTOR

Okablowanie zgodne ze specyfikacją podwójnego napięcia

Środki ostrożności przy montażu produktu

1. Po otrzymaniu produktu należy otworzyć opakowanie i wyjąć je w celu sprawdzenia jego wyglądu pod kątem uszkodzeń powstałych w transporcie. Jeżeli opakowanie jest uszkodzone lub produkt jest uszkodzony, należy niezwłocznie skontaktować się z obsługą klienta lub firmą transportową. Nie instaluj go dobrowolnie.

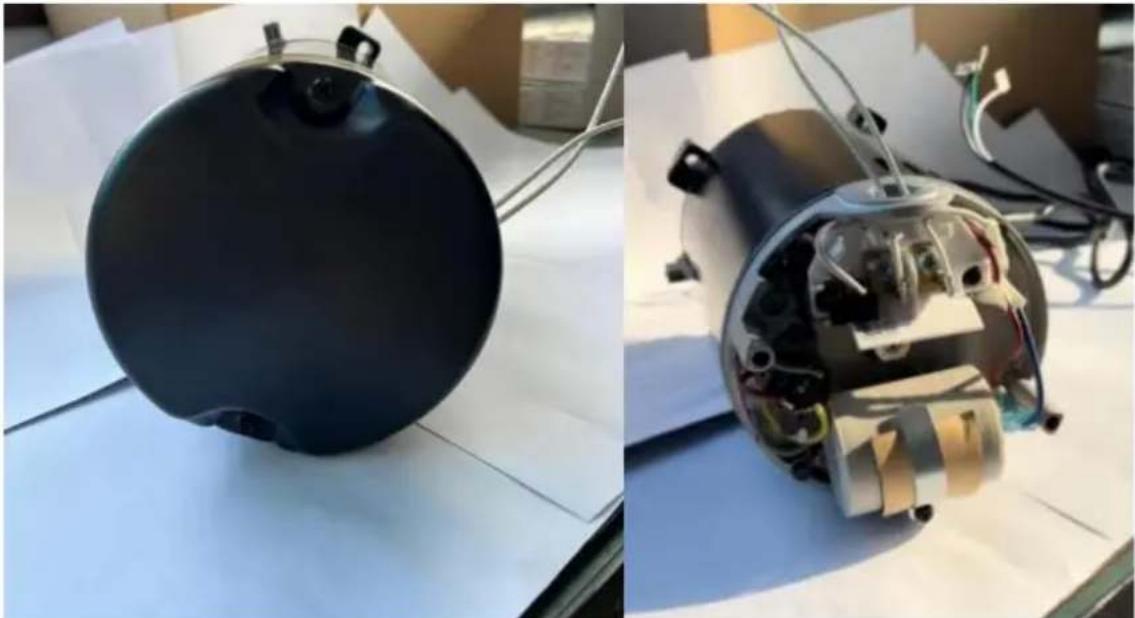

2. Jeśli produkt jest nienaruszony, otwórz tylną pokrywę silnika, jak pokazano na schemacie.

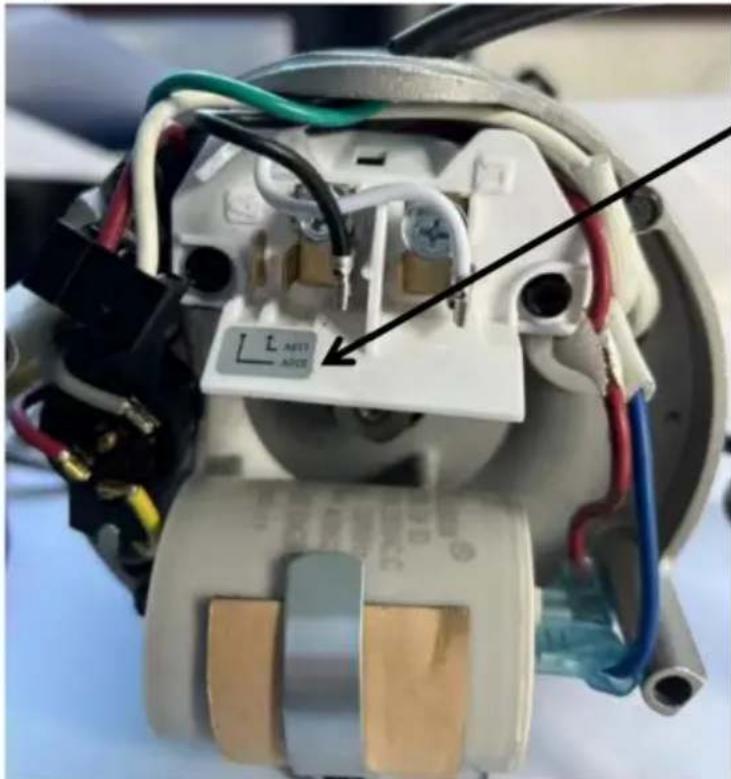

1. Usuń odsłonięty przewód testowy i wybierz specyfikację napięcia odpowiednią do własnego użytku. Podłącz zaciski 120/230 jak pokazano na schemacie. Z wyjątkiem HM16085ECb, wszystkie pozostałe silniki to silniki dwunapięciowe, odpowiednie dla różnych napięć domowych.

Bądź ostrożny, kiedy

wybierając

zapewnienie

prawidł owego

okablowania, w

przeciwnym razie silnik może si

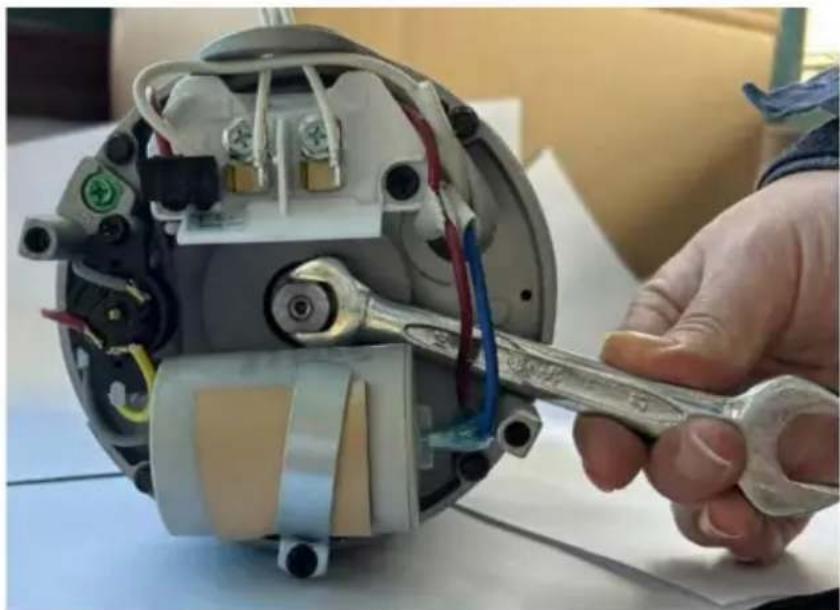

1. Aby zamontować wirnik pompy basenowej należy zdjąć tylną pokrywę silnika i za pomocą klucza zacisnąć płaską góre wału silnika głównego (aby zapobiec obracaniu się wału silnika podczas montażu wirnika). Z drugiej strony obróć i zablokuj wirnik na gwincie wału silnika.

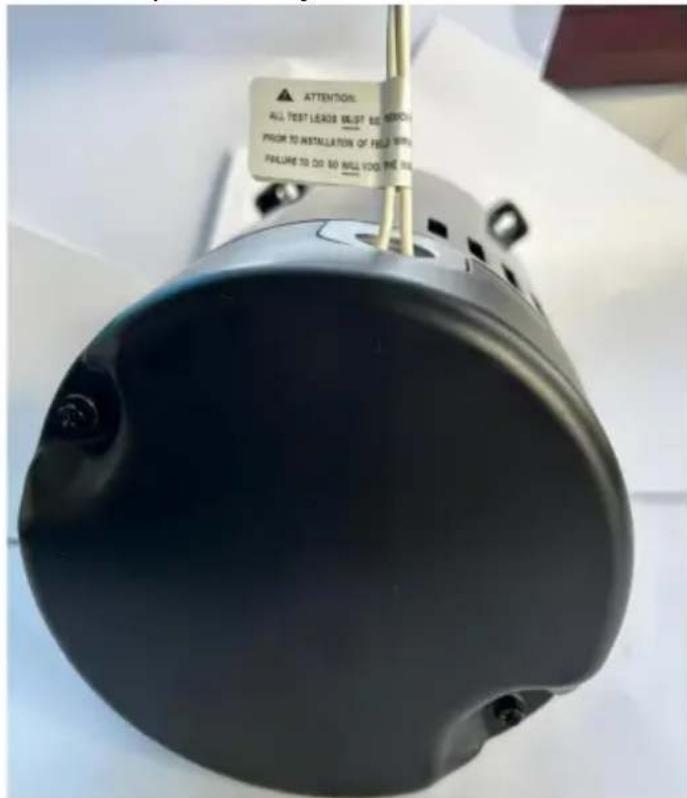

1. Dwie białe wyjściowe linie zasilania służa wygodzie testowania i nie mają praktycznego zastosowania. Po otrzymaniu produktu montaż pompy basenowej wymaga odłączenia dwóch przewodów pomiarowych.

ATTENTION: ALL TEST LEADS MUST DO NOT PRIOR TO INSTALLATION OF FEEL SWITCH PRIORITY TO DO BO SHALL VOG THE ROLL FAILURE TO DO BO SHALL VOG THE ROLL

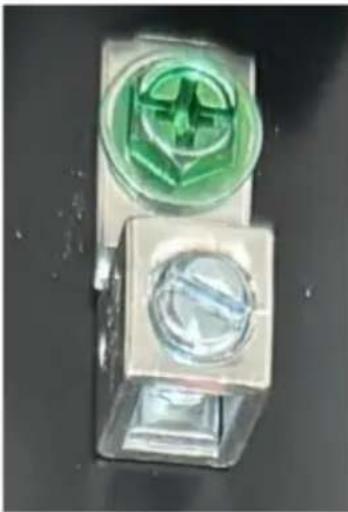

1. Wskazanie uziemienia silnika, podłączyć przewód uziemiający do uziemienia silnika urządzenie.

Szczególna uwaga: Wszystkie modele silników są okablowane za pomocą kabla A Domyślne napięcie 230V przed opuszczeniem fabryki.

Dostosuj zgodnie z własnym zasilaniem specyfikacje po otrzymaniu. (Jeśli masz własny zasilacz jest napięcie 230V, nie ma potrzeby jego regulacji). PROBLEMY I ŚRODKI ZARADCZE OMMONA

Problem 1:

Po otrzymaniu silnika sprawdź, czy przedni wał

silnik może się obracać. jeśli okaże się, że ręczne obracanie nie jest możliwe.

Rozwiązanie:

Koncentryczność silnika może zostać uszkodzona podczas transportu.

Prosimy o kontakt z obsługą posprzedażną w celu przetworzenia

Problem 2:

Silnik nie działa po włączeniu zasilania.

Rozwiązanie:

1) Sprawdź zasilanie, aby upewnić się, że napięcie wyjściowe jest prawidłowe prawidłowy.

2) Proszę dokładnie sprawdzić okablowanie, aby upewnić się, że jest takie samo jak schemat okablowania.

Problem 3:

Po włączeniu silnik obraca się powoli i nie można go uruchomić normalnie.

Rozwiązanie:

1) Sprawdź zasilanie, aby upewnić się, że napięcie wyjściowe jest prawidłowe prawidłowy.
2) Proszę dokładnie sprawdzić okablowanie, aby upewnić się, że jest takie samo jak schemat okablowania.
3) Sprawdź, czy zabezpieczenie silnika jest nienaruszone i czy nie ma przerwy w obwodzie.

Problem 4:

Po pewnym czasie pracy silnik nagrzewa się i przestaje działać.

Rozwiązanie:

Silnik przeciążony, funkcja zabezpieczenia. Po pół godzinie chłodzenia,

Spróbuj ponownie.

Wyprodukowano w Chinach

producent: Changzhou Honest Electric CO.,LTD
