BRUKSANVISNING EML3500-24L Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

HYBRIDSOLAR

INVERTER/LADDARE

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa instruktionerna noggrant.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater

WARNING: RISK FÖR ELEKTRISK STÖT Produkten används i

kombination med en permanent energikälla (batteri). Även om utrustningen är avstängd kan en farlig elektrisk spänning uppstå vid ingångs- och/eller utgångsterminalerna. Stäng alltid av strömmen och koppla ur batteriet innan du utför underhåll.

Produkten innehåller inga interna delar som användaren kan serva. Ta inte bort frontpanelen och sätt inte produkten i drift om inte alla paneler är monterade. Allt underhåll ska utföras av kvalificerad personal.

Använd aldrig produkten på platser där gas- eller dammexplosioner kan inträffa.

Se specifikationerna från tillverkaren av batteriet för att säkerställa att batteriet är lämpligt för användning med denna produkt. Batteritillverkarens säkerhetsanvisningar ska alltid följas.

WARNING: Lyft inte tunga föremål utan hjälp.

Installation

Läs installationsinstruktionerna innan du påbörjar installationen.

Denna produkt är en säkerhetsklass I-enhet (levereras med en jordterminal av säkerhetsskäl).

Dess AC-ingångs- och/eller utgångsterminaler måste förses med avbrottsfri jordning av säkerhetsskäl. En extra jordpunkt finns på utsidan av produkten. Om det kan antas att jordningsskyddet är skadat ska produkten tas ur

drift och förhindras från att oavsiktligt sättas i drift igen;

kontakta kvalificerad underhållspersonal.

Se till att anslutningskablarna är försedda med säkringar och krets

brytare. Byt aldrig ut en skyddsanordning mot en komponent av en annan

typ. Se manualen för rätt del.

Kontrollera innan du slår på enheten om tillgänglig spänningskälla

överensstämmer med produktens konfigurationsinställningar enligt beskrivningen i manuell.

Se till att utrustningen används under korrekta driftsförhållanden.

Använd den aldrig i en våt eller dammig miljö.

Se till att det alltid finns tillräckligt med ledigt utrymme runt produkten för

ventilation och att ventilationsöppningarna inte är blockerade.

Installera produkten i en värmetät miljö. Se därför till att det finns

finns inga kemikalier, plastdelar, gardiner eller andra textilier etc. i

utrustningens omedelbara närhet.

Transport och förvaring

Vid förvaring eller transport av produkten, se till att strömförsörjningen och batterikablarna är bortkopplade.

Inget ansvar kan tas för transportskador om utrustningen inte är det transporteras i sin originalförpackning.

Förvara produkten i en torr miljö; lagringstemperaturen bör

mellan -10^ till 50^ .

Se batteritillverkarens manual för information om transport, förvaring, laddning,

laddning och kassering av batteriet.

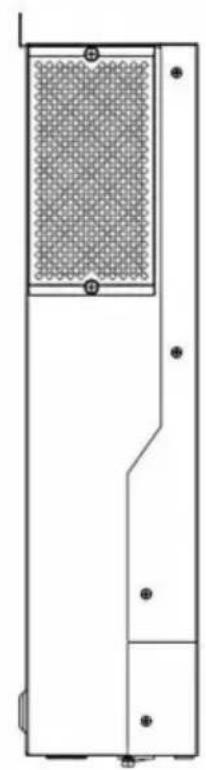

PRODUKTÖVERSIKT

Laddningsindikator 4.

Felindikator

1. Funktionsknappar
2. Strömbrytare på/av
3. AC-ingång 8.

AC-utgång 9. PV-

ingång 10.

Batteriingång 11.

1. Uppackning och inspektion

Inspektera enheten innan installation. Se till att inget inuti förpackningen är skadat. Du bör ha fått följande föremål inuti förpackningen: Enheten x 1

Användarmanual x 1

2. Förberedelser

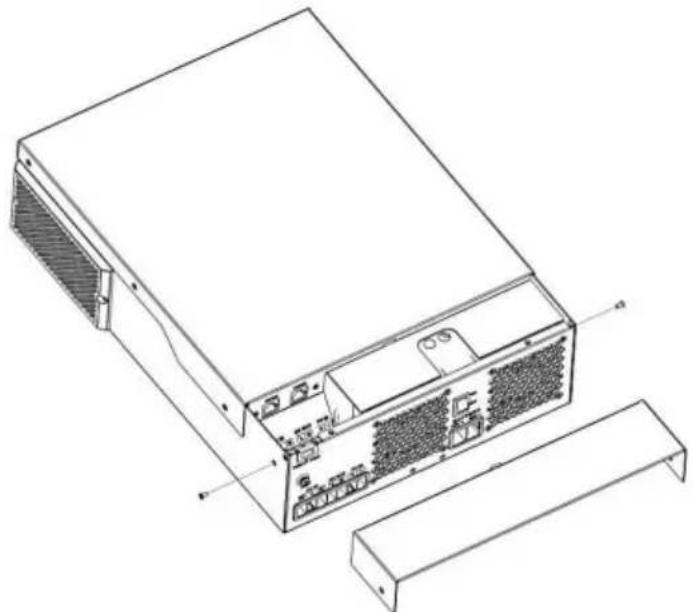

Innan du ansluter alla kablar, ta bort bottenkåpan genom att ta bort två skruvar enligt bilden nedan.

Tänk på följande punkter innan du väljer var du ska installera: ä Montera inte växelriktaren på brandfarliga konstruktionsmaterial.

ÿ Montera på en fast yta

ÿ Installera denna växelriktare i ögonhöjd för att tillåta LCD-skärmen läsa hela tiden.

ÿ Omgivningstemperaturen bör vara mellan 0°C och 55°C för att säkerställa optimal drift.

ÿ Den rekommenderade installationspositionen ska fästas på väggen vertikalt.

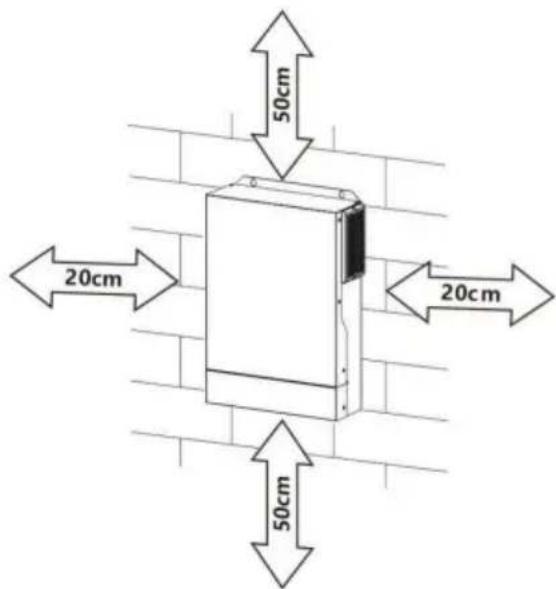

ÿ Se till att behålla andra föremål och ytor enligt bilden till höger för att garantera tillräcklig värmeavledning och för att ha tillräckligt med utrymme för att ta bort kablar.

50cm 20cm 20cm 50cm

LÄMPLIG FÖR MONTERING PÅ BETONG ELLER ANNAT ENDAST ICKE BRÄNNBAR YTA.

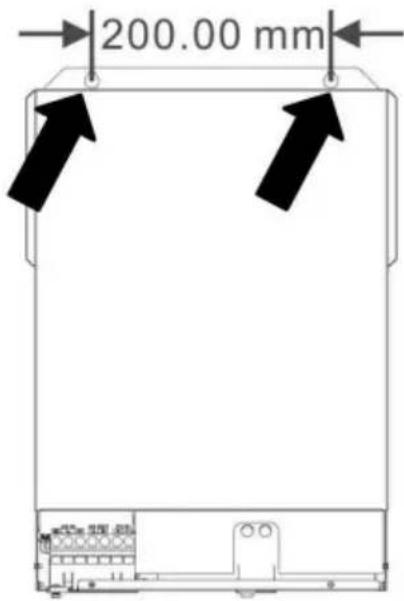

Montera enheten genom att skruva fast tre skruvar. Det rekommenderas att använda M-M5 skruvar.

200.00 mm

1. Batterianslutning

FÖRSIKTIGT: För säkerhetsdrift och överensstämmelse med reglering, ombeds det att installera ett separat DC-överströmsskydd eller koppla bort enheten mellan batteri och växelriktare. Det kan hända att det inte begärs att ha en frånkopplingsenhet i vissa applikationer, men det krävs fortfarande att ha överströmsskydd installerat. Setypisk strömstyrka i tabellen nedan för önskad säkrings- eller brytarstorlek.

WARNING! All kabeldragning måste utföras av en kvalificerad Stripping Length: personal.

WARNING! Det är mycket viktigt för systemsäkerhet och effektiv drift för att använda lämplig kabel för batteri förbindelse. För att minska risken för skada, använd korrekt rekommenderad kabel ästriplängd (L2) och förtenningslängd (L1) enligt nedan.

ÿ Rekommenderad batterikabel ÿstriplängd (L2) och förtenning längd(L1):

Model	Maximum Amperage	Battery capacity	Wire Size	Cable mm^2	L1 (mm)	L 2 (mm)	Torque value
3.5KVA	137A	100AH	2AWG	38	3	18	2~3 Nm
5.5KVA/6.2KVA	137A	200AH	2AWG	38	3	18	2~3 Nm

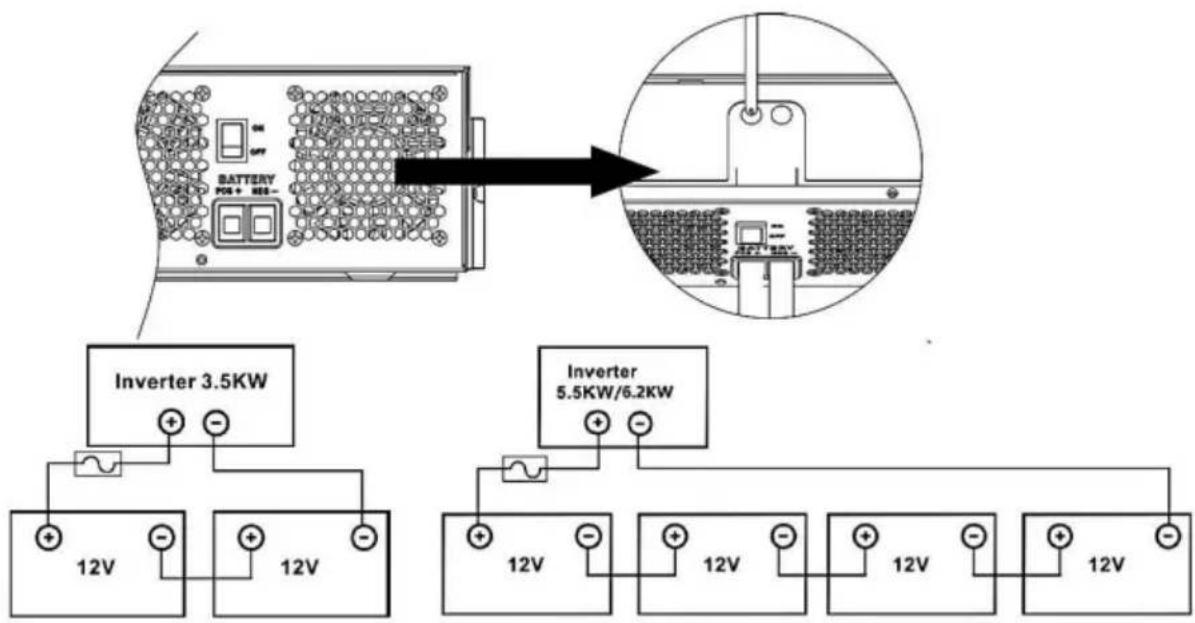

Följ stegen nedan för att implementera batterianslutning:

1. Ta bort isoleringshylsan 18 mm för plus- och minuskablar baserat på rekommenderad striplängd.
2. Anslut alla batteripaket som enheterna kräver. Det rekommenderas att använda rekommenderad batterikapacitet.
3. Sätt i batterikabeln plant i batterikontakten på växelriktaren och gör se till att bultarna är åtdragna med ett vridmoment på 2-3 Nm. Se till att polariteten både batteriet och växelriktaren/laddningen är korrekt anslutna och batteri kablarna är ordentligt fastskruvade i batterikontakten.

BATTERY POS + REF- Inverter 3.5KW Inverter 5.5KW/6.2KW 12V 12V 12V 12V 12V

WARNING: Risk för stötar

Installation måste utföras med försiktighet på grund av högt batteri spänning i serie.

FÖRSIKTIGHET!! Placera inget mellan den platta delen av inverterterminal Annars kan överhettning inträffa.

FÖRSIKTIGHET!! Applicera inte antioxidantämne på plintarna innan plintarna ansluts tätt.

FÖRSIKTIGHET!! Innan du gör den slutliga DC-anslutningen eller stänger DC-brytare/frånskiljare, se till att positiv (+) måste vara ansluten till positiv (+) och negativ (-) måste anslutas till negativ (-).

5. AC-ingång/utgångsanslutning

FÖRSIKTIGHET!! Innan du ansluter till AC-ingångskällan, installera en separat växelströmsbrytare mellan växelriktare och växelströmskälla. Detta kommer att säkerställa att växelriktaren säkert kan kopplas bort under underhåll och helt skyddad från överström av AC-ingång. Rekommenderad spec AC-brytaren är 50A.

FÖRSIKTIGHET!! Det finns två plintar med "IN" och "OUT"-markeringarna.

Vänligen koppla INTE fel ingångs- och utgångskontakter.

WARNING! All kabeldragning måste utföras av kvalificerad personal.

WARNING! Det är mycket viktigt för systemsäkerhet och effektiv drift att använd lämplig kabel för AC-ingångsanslutning. För att minska risken för skada, använd rätt rekommenderad kabelstorlek enligt nedan.

Föreslagna kabelkrav för AC-ledningar

Model	Gauge	Torque Value
3.5KVA	10AWG	1.4~ 1.6Nm
5.5KVA/6.2KVA	8 AWG	1.4~ 1.6Nm

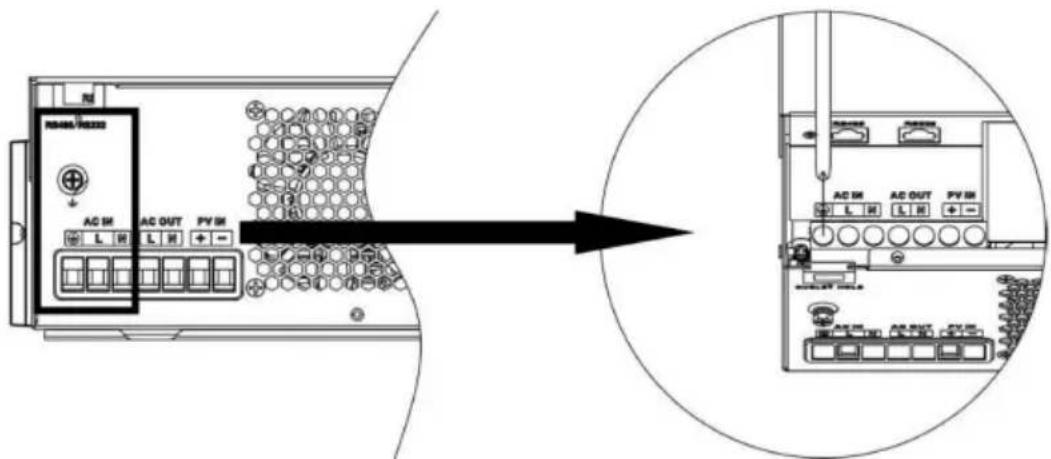

Följ stegen nedan för att implementera AC-ingång/utgångsanslutning:

1. Se till att öppna DC innan du gör AC-ingång/utgång skydd eller frånskiljare först.

2. Ta bort isoleringshylsan 10 mm för sex ledare. Och förkorta fas L och nollledare N 3mm.

3. Sätt i AC-ingångsledningar enligt polariteterna som anges på plint och dra åt terminalskruvarna. Se till att ansluta PE-skydd ledare ( )första.

ÿSlipad (gulgrön) LÿLINE (brun eller svart) NÿNeutral (blå)

AC IN L H L H AC OUT PV IN 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

WARNING:

Se till att strömkällan är frånkopplad innan försöker koppla den till enheten.

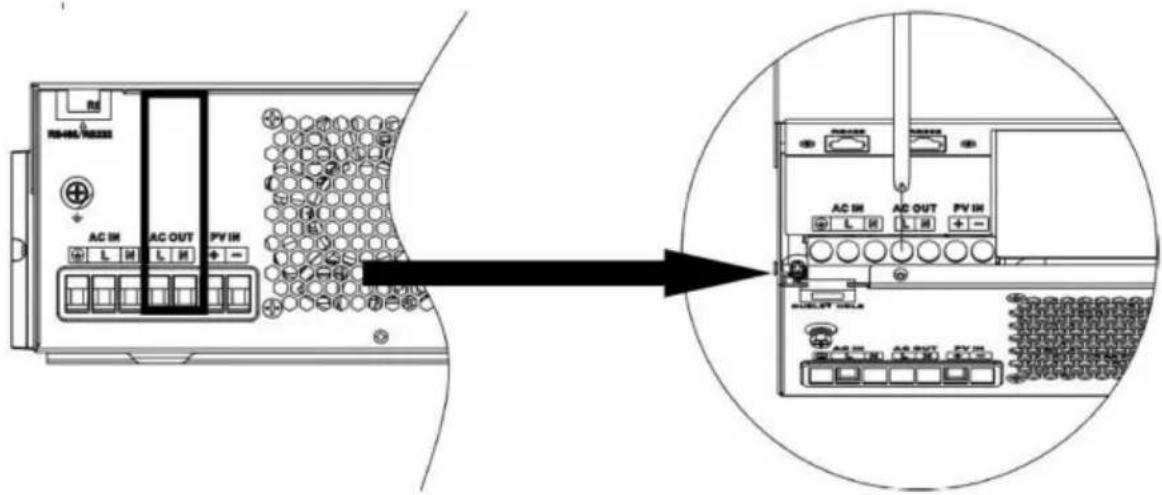

1. Sätt sedan i AC-utgångsledningarna enligt polariteterna som anges på kopplingsplint och dra åt kopplingsskruvarna. Se till att ansluta PE skyddsledare () först.

ÿ Mark (gul-grön)

LÿLINE (brun eller svart) Nÿneutral (blå)

1. Se till att ledningarna är ordentligt anslutna.

WARNING: Viktigt

Se till att ansluta AC-kablar med korrekt polaritet. Om L- och N-ledningar är ansluten omvänt, kan det orsaka kortslutning i elnätet när dessa växelriktare arbetar parallellt.

WARNING: Apparater som luftkonditionering krävs minst 2\~3

minuter för att starta om eftersom det krävs för att ha tillräckligt med tid för att balansera köldmediegas inuti kretsar. Om strömbrist uppstår och återhämtar sig på kort tid, kommer det att orsaka skada på din anslutna apparater. Kontrollera tillverkaren för att förhindra denna typ av skada av luftkonditioneringen om den är utrustad med tidsfördröjningsfunktion tidigare installation. Annars kommer denna växelriktare/laddare att utlösa överbelastningsfel och stäng av utgången för att skydda din apparat men ibland orsakar det fortfarande inre skador på luftkonditioneringen.

6.PV-anslutning

WARNING: Innan du ansluter till PV-moduler, installera separat a DC-brytare mellan växelriktare och PV-moduler.

WARNING! All kabeldragning måste utföras av kvalificerad personal.

WARNING! Det är mycket viktigt för systemsäkerhet och effektiv drift att använd lämplig kabel för anslutning av PV-modul. För att minska risken för skada, använd rätt rekommenderad kabelstorlek enligt nedan.

Model	Typical Amperage	Cable Size	Torque
3.5KVA (PVmax=160V)	40A	8 AWG	1.4~1.6 Nm
3.5KVA	15A	12 AWG	1.4~1.6 Nm
5.5KVA	18A	12 AWG	1.4~1.6 Nm
6.2KVA	27A	12 AWG	1.4~1.6 Nm

Val av PV-modul:

När du väljer rätt PV-moduler, var noga med att överväga nedan parametrar:

ÿ Öppen krets Spänning (Voc) för PV-moduler överstiger inte max. PV-matris öppen kretsspänning för omriktaren.

ÿ Öppen kretsspänning (Voc) för PV-moduler bör vara högre än min. batterispänning.

Solar Charging Mode
INVERTER MODEL		5.5KVA	6.2KVA	3.5KVA(PVmax=160V)
Max. PV Array Open Circuit Voltage	500DC			160VDC
PV Array MPPT Voltage Range	60VDC~500VDC			30-160V
Max. PV INPUT CURRENT	15A	18A	27A	50A

Ta 450Wp och 550Wp PV-modulen som ett exempel. Efter att ha övervägt ovanför två parametrar, är de rekommenderade modulkonfigurationerna listade i tabellen nedan.

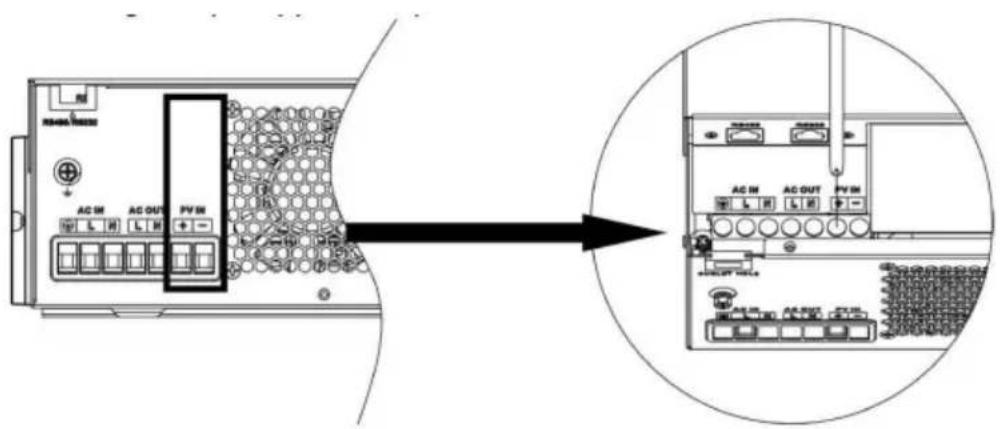

PV-modul trådanslutning:

Följ stegen nedan för att implementera PV-modulanslutning:

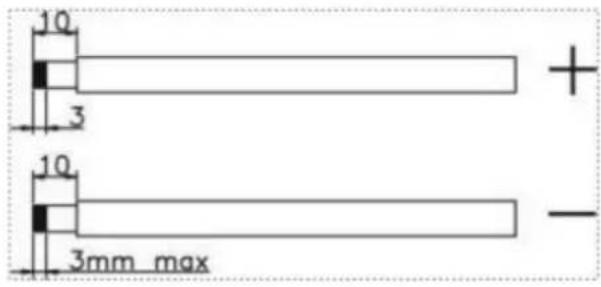

ÿ Ta bort isoleringshylsan 10 mm för

positiva och negativa ledare. ä Kontrollera korrekt polaritet för anslutningskabeln från PV-

10 3 + 10 3mm max -

moduler och PV-ingångskontakter. Anslut sedan den positiva polen (+) på

anslutningskabeln till den positiva polen (+) på PV-ingången. Anslut minuspolen (-) på anslutningskabeln till minuspolen (-) på PV-ingångskontakten.

ÿ Se till att ledningarna är ordentligt anslutna.

7.Slutmontering After

att ha anslutit alla kablar, sätt tillbaka bottenkåpan genom att skruva två skruvar enligt bilden nedan.

När enheten har installerats korrekt och batterierna är väl anslutna trycker du helt enkelt på på/av-knappen (sitter på knappen på fodralet) för att slå på enheten.

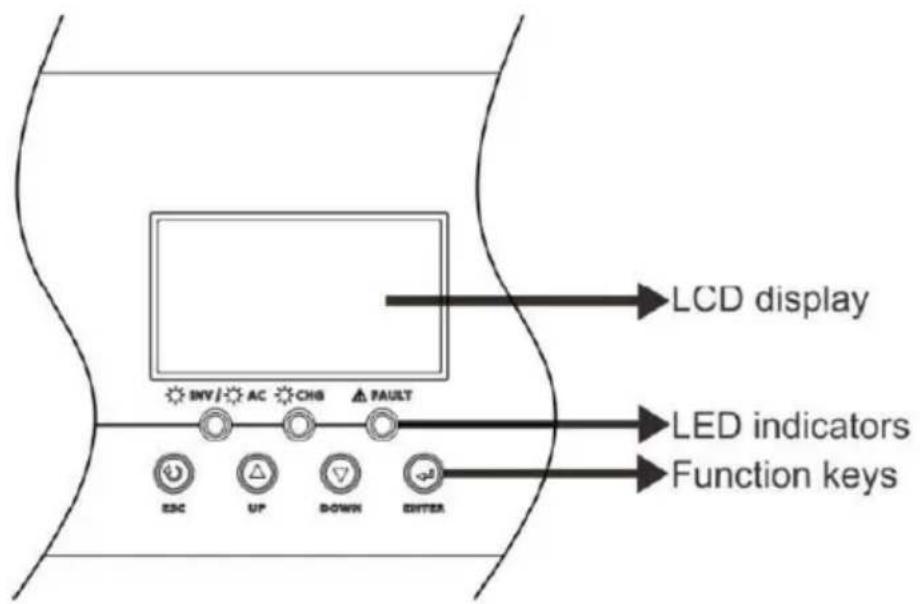

2. Manöver- och displaypanel Manöver-

och displaypanelen, som visas i tabellen nedan, finns på växelriktarens frontpanel. Den innehåller tre indikatorer, fyra funktionstangenter och en LCD-display som indikerar driftstatus och information om in-/utgångseffekt.

Efter att ha tryckt och hållt ENTER-knappen intryckt i 3 sekunder, går enheten in i inställningsläge. Tryck på "UPP" eller "DOWN"-knappen för att välja inställningsprogram. Och tryck sedan på "ENTER"-knappen för att bekräfta valet eller ESC-knappen för att avsluta.

Ställa in program:

Programmera	Beskrivning	Valbart alternativ
01	Utgångskällaprioritet: För att konfigureralastkraftkällprioritet	Solen först	Solenergi ger kraft tilllasterna som första prioritet.Om solenergin inte räcker tilldriva alla anslutna laster,batterienergi kommer att leverera strömlasterna samtidigt.Verktyget ger ström tillladdas bara när någontillstånd inträffar: -Solenergi är inte tillgänglig- Batterispänningen sjunker till enderalågnivåvarningsspänning ellerbörvärde i program 12.
		Utility first (standard)	Verktyget kommer att ge ström tillladdas som första prioritet.Sol- och batterienergi kommentillhandahålla ström till lasternaendast när nätström inte är dettillgänglig.
		SBU prioritet	Solenergi ger kraft tilllasterna som första prioritet.Om solenergin inte räcker tilldriva alla anslutna laster,batterienergi kommer att leverera strömtill lasterna samtidigt.Verktyget ger ström tillladdas endast vid batterispänningsjunker till antingen lågnivåvarningspänning eller inställningspunkten inprogram 12.
		SUB prioritet	Solenergi laddas först ochsedan ström till lasterna.Om solenergin inte räcker tillströmförsörjning av alla anslutnalaster, näternergi kommer att leverera strömtill lasterna samtidigt.Obs: SUB-prioritet är bara förPVmax=500Vdc-modellen.
02	Maximal laddning aktuell: För att konfigurera total laddningsström för solenergi och energi laddare.(Max. laddning ström = nytta laddström + solcellsladdning nuvarande)	60A (standard)	Om valt, acceptabel laddning nuvarande räckvidd kommer att vara från Max. AC-laddningsström till Max.Laddström av SPEC, men det bör inte vara mindre än AC laddningsströmýprogram 11ÿ

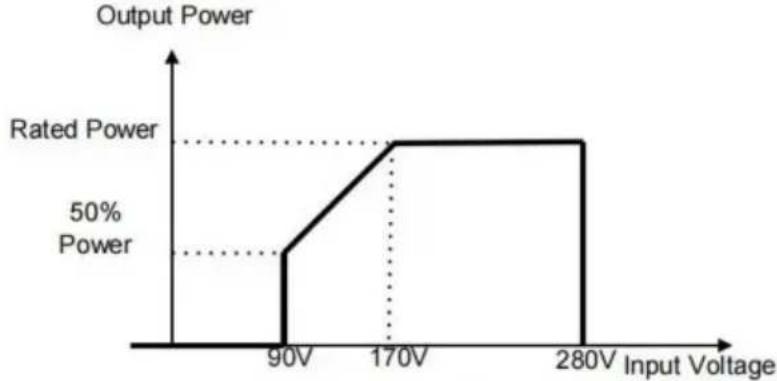

03	AC ingångsspänning räckvidd	Vitvaror (standard)	Om det väljs kommer acceptabelt AC-inspänningsområde att ligga inom 90-280VAC.
		UPS	Om det väljs kommer acceptabelt AC-inspänningsområde att ligga inom 170-280VAC.
		Generator	Om det väljs kommer acceptabelt AC-ingångsspänningsområde att ligga inom 170-280VAC och kompatibelt med generatorer.Obs: Eftersom generatorer är instabil, kanske resultatet av växelriktaren kommer också att vara instabil.
05	Batterityp	AGM (standard)	ÖversvämmadOS FLD
		Användardefinierad	Om "Användardefinierad" väljs, batteriladdningsspänning och låg DC-brytspänning kan ställas in i program 26, 27 och 29.

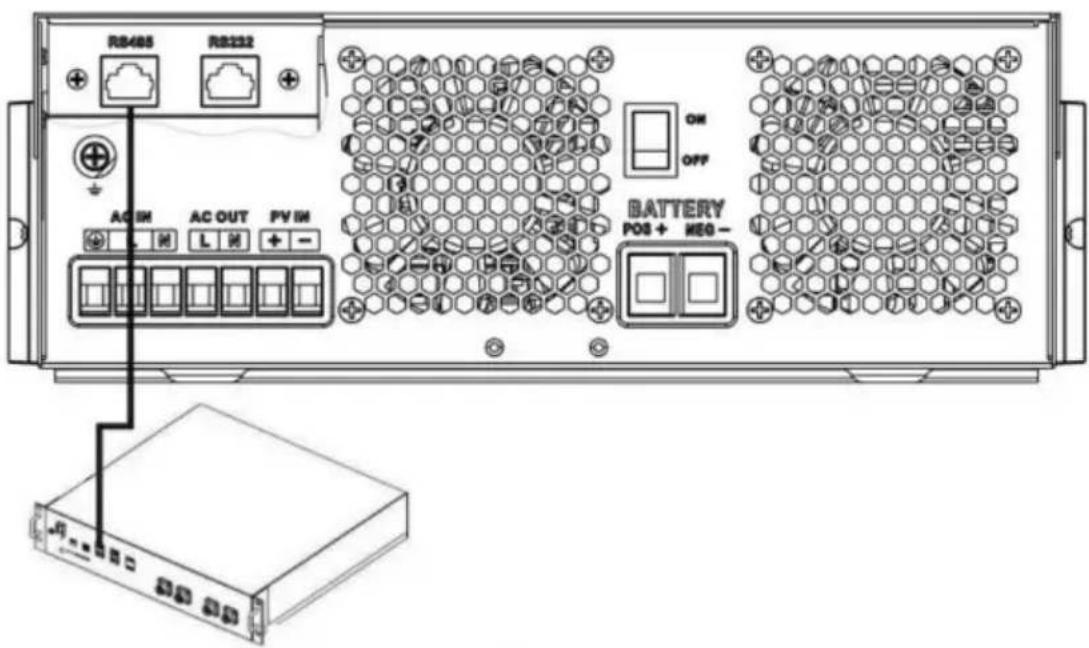

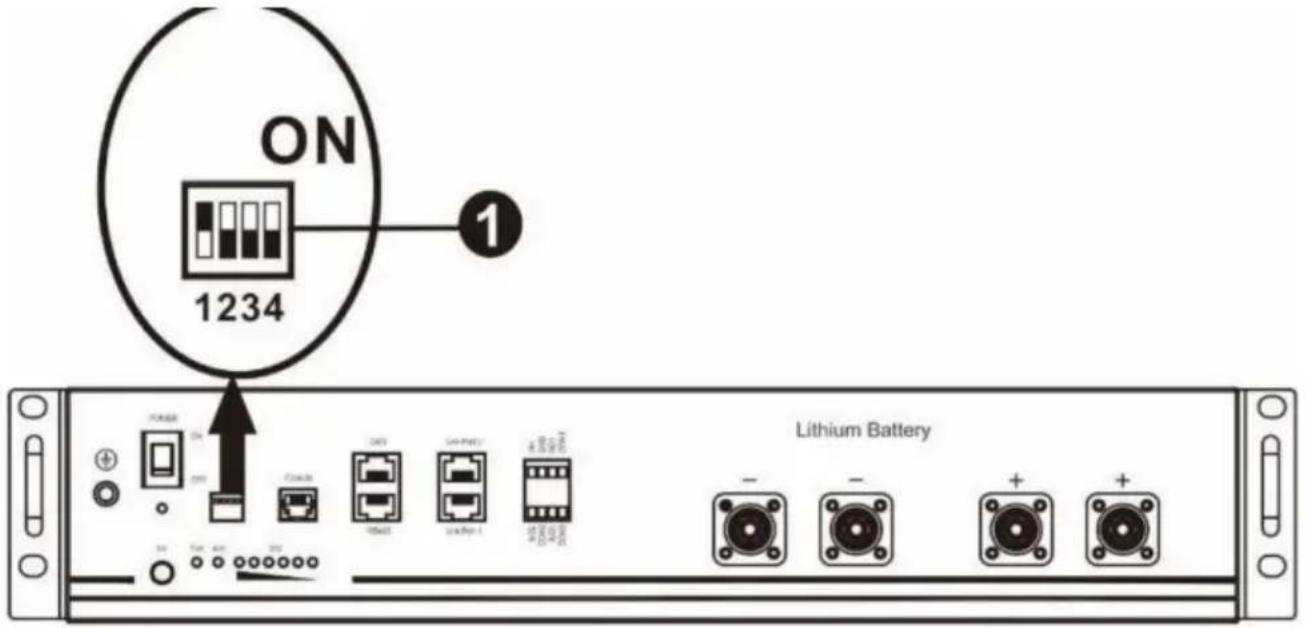

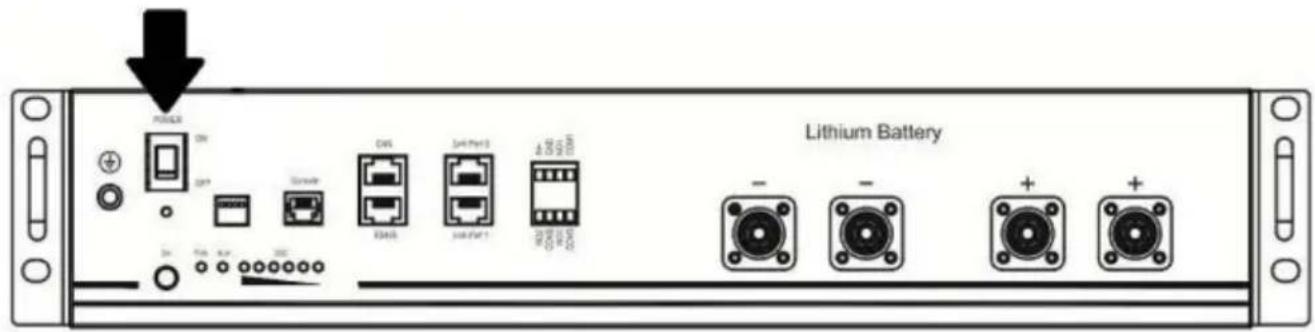

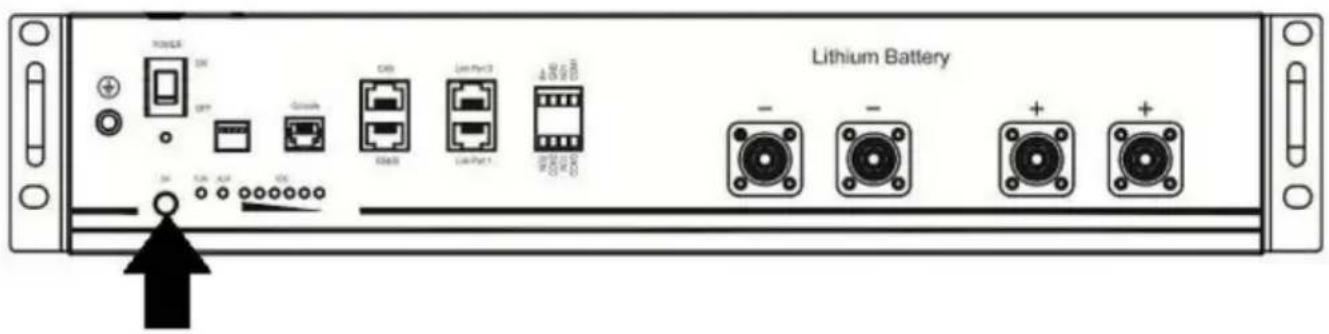

		NS 112115 114	Stöd PYLON US2000 Protokoll 3.5 Version
			Standardkommunikation Protokoll form inverter leverantör
06	Automatisk omstart när överbelastning uppstår	--	Aktivera omstart (standard)06 LFE
07	Automatisk omstart näröver temperaturinträffar	Omstart inaktivera	Aktivera omstart (standard)
08	Utspänning	220V	230V (standard)
		240V
09	Utgångsfrekvens	50Hz (standard)	60 Hz
10	Auto bypassVid val"auto", om nätströmmenär normal kommerden automatisktkringgå, även omströmbrytaron är avstängd.	manuell (standard)	bil
11	Maximal nyttaladdström	30A (standard)Om det väljs kommer acceptabelt laddningsströmområde att ligga inom 2Max. AC-laddningsström av SPEC.
12	Inställning av spänningspunkt tillbaka till verktygskällannär du väljer "SBUprioritet" eller "Solarförst" i program 01.	48V modeller:46V (standard)	Inställningsområde är från 44,0V till 57,2V för 48V-modellen, menmaxinställningsvärdet måste vara lägre än värdet av program13.
		24V modeller:23V (standard)	Inställningsområde är från 22,0V till 28,6V för 24V-modellen, men det maximala inställningsvärdet måste vara lään värdet av program13.
13	Inställning av spänningspunkt tillbaka till batteriläge närVälj "SBUprioritet" eller "Solar först" i programmet 01.	Batteri fulladdat(standard)	48V modeller:Inställningsområde är från 48V till fullt (värdet för program26-0,4V), men maxinställningsvärdet måste vara mer än värdet av program12.24V modeller:Inställningsområde är från 24V till fullt (värdet för program26-0,4V), men maxinställningsvärdet måste vara mer än värdet av program12.
16	Laddare källaprioritet: För att konfigurera laddarenskällas prioritet	Om denna växelriktare/laddare fungerar i linje-, standby- eller felläge, kan laddarkällan programmeras enligt nedan:
		Solen först	Solenergi laddar batteriet som första prioritet.Verktyget laddar endast batteriet när solenergi inte är tillgänglig.
		Solar och Utility(standard)	Solenergi och energi kommer att ladda batteriet samtidigt.
		Endast solenergi—	Solenergi kommer att vara den enda laddarkälla oavsett nytta är tillgänglig eller inte.
		Om denna växelriktare/laddare fungerar i batteriläge kan endast solenergi ladda batteriet. Solenergi laddar batteriet om det är tillgängligt och tillräckligt.
18	Summerläge	Läge 1	Ljud av ljudsignal
		Läge2	Summern ljuder när ingångskällan ändras eller det finns en specifik varning eller fel
		Läge 3	Summern ljuder när den är därär en specifik varning eller fel
		Mode4 (standard)	Summern ljuder när den är därär ett fel
19	Återgå automatiskt till standarddisplay skärm	Återgå till standarddisplay skärm (standard)	Om valt, oavsett hur användare byter bildskärm, återgår den automatiskt till standardinställningen bildskärm (ingångsspänning /utgångsspänning) efter ingen knapp trycks in i 1 minut.
		Håll dig på senaste skärmen	Om det väljs kommer visningsskärmen att stanna kvar på den senaste skärmanvändaren slutligen växlar.
20	Bakgrundsbelysningskontroll	Bakgrundsbelysning på (standard)	Bakgrundsbelysning på avstängd20 LOF
23	Överbelastningsbypass:När den är aktiverad,enheten kommer att överföras till linjeläge omöverbelastning uppstår i batteriläge.	Bypass inaktivera	Aktivera förbikoppling (standard)23 BYE
25	Modbus ID-inställning	Modbus ID-inställningsområde ŷ001(standard) ~247
26	Bulkladdning spänning (CV spänning)	48V-modeller grundinställning: 56,4V
		24V-modeller grundinställning: 28,2V
		Om självdefinierat väljs i program 5 kan detta program ställas in.Inställningsområde är från 24.0V till 30.0V för 24V-modell och 48,0V till 62,0V för 48V-modell. Men inställningsvärdet måste vara mer än eller lika med värdet för program27. Ökning av varje klick är 0,1V.
27	Flytande laddning spänning	48V-modeller grundinställning: 54,0V
		24V-modeller grundinställning: 27,0V
		Om självdefinierat väljs i program 5 kan detta program ställas in.Inställningsområde är från 24.0V till värdet för program 26 för 24V-modeller och 48.0V till värdet av program 26 för 48V-modellen.Ökningen av varje klick är 0,1V.
29	Låg DC-avstängning spänning	48V-modeller grundinställning: 42,0V
		24V-modeller grundinställning: 21,0v
		Om självdefinierat väljs i program 5 kan detta program ställas in.Inställningsområde är från 20,0V till 27,0V för 24V-modell och40,0V till 54,0V för 48V-modell. Inställningsvärdet måste vara lägre än värdet av program12. Ökningen av varje klick är 0,1V. Låg DC-avstängningsspänning kommer att fixeras till inställningsvärdet oavsett vilken procentandel av belastningen är ansluten.
32	Bulkladdning tid (CV etapp)	Automatiskt (standard):	Om det väljs kommer omriktaren att bedöma denna laddningstid automatiskt.
		5 min	Inställningsområdet är från 5 min till 900 min. Ökning av varje klick är 5 min.
		900 min
		Om “ANVÄND” väljs i program 05, kan detta program ställas in.

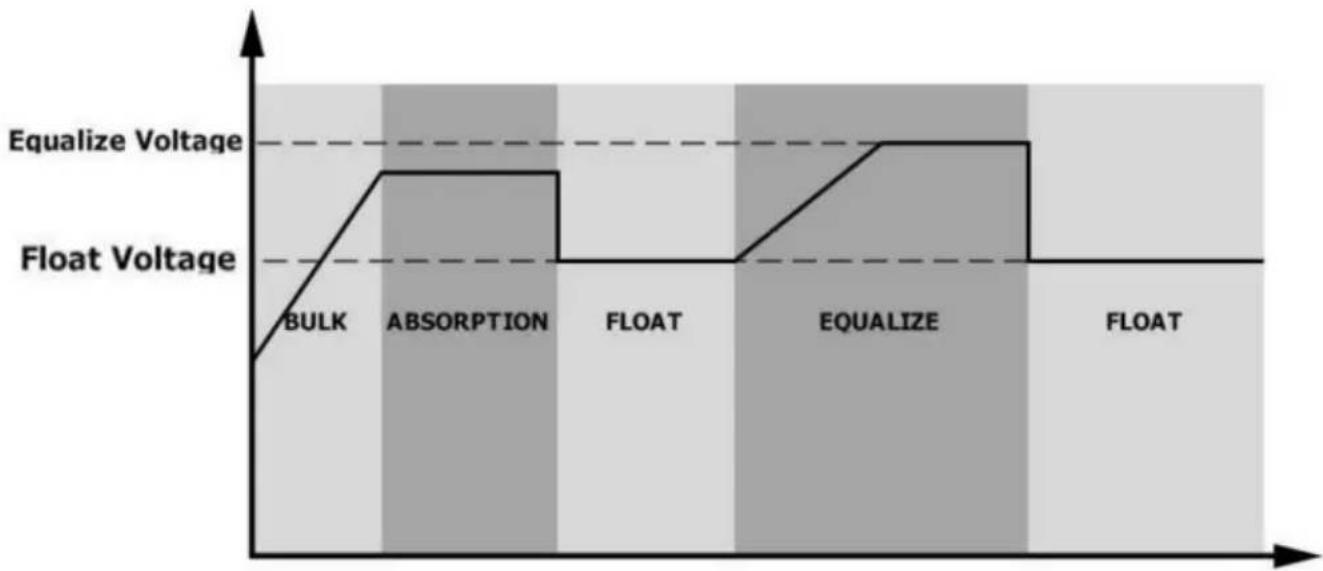

33	Batteriutjämning	Batteriutjämning	Batteriutjämning avaktiverad(standard)[IMAGE]
		Om “Flooded” eller “User-Defined” väljs i program 05, detta program kan ställas in.
34	Batteriutjämningspänning	Standardinställningen för 48V-modeller är 58,4V. Inställningsområde är från flytande spänning ~ 64V. Ökningen av varje klick är 0,1V.
		Standardinställningen för 24V-modeller är 29,2V. Inställningsområde är från flytande spänning ~ 31V. Ökningen av varje klick är 0,1V.

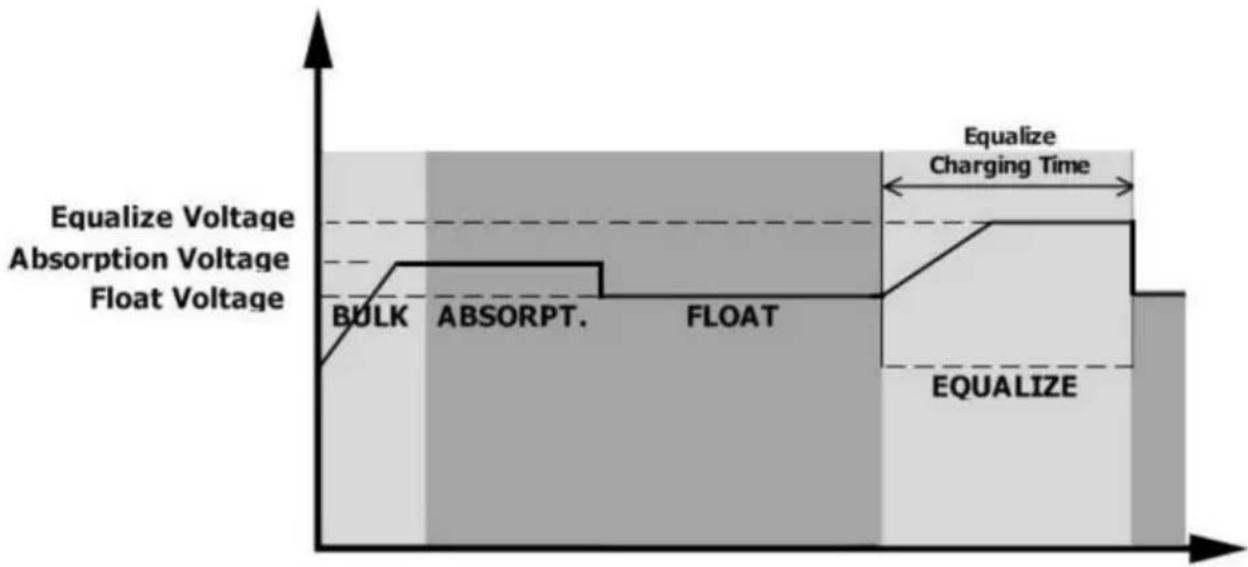

35	Batteriet utjämnastid	60 min (standard)	Inställningsområde är från 0 min till 900 min.

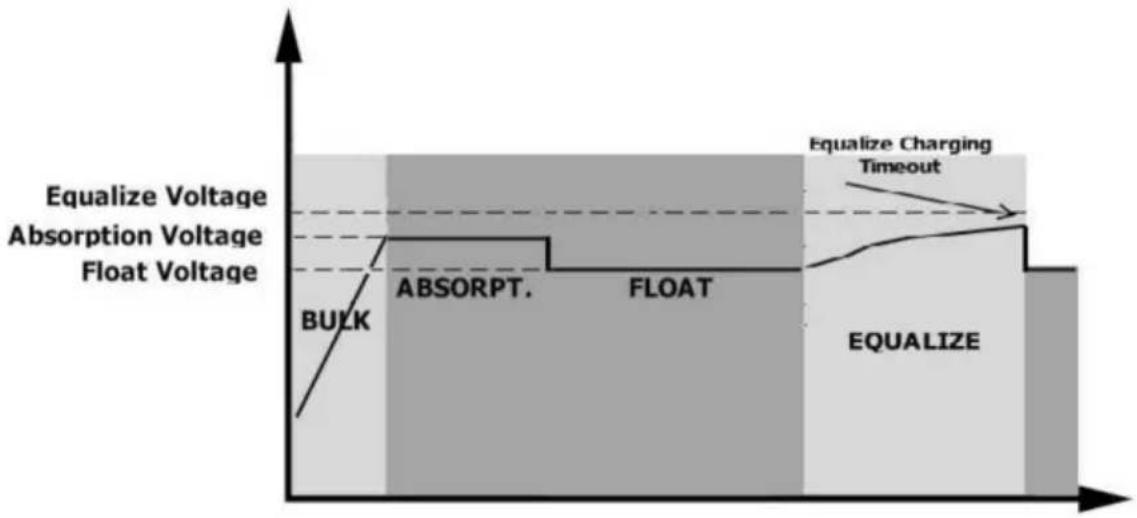

36	Batteriet utjämnastimeout	120 min (standard)	Inställningsområde är från 0min till 900 min.
37	Utjämningsintervall	30 dagar (standard)	Inställningsområde är från 1 till 90 dagar.
39	Utjämningaktiverasomedelbart	Aktivera	Inaktivera (standard)
		Om utjämningsfunktionen är aktiverad i program 33, detta program kan ställas in. Om "Aktivera" är valt i det här programmet, är det till aktivera batteriutjämning omedelbart och LCD-huvudsidakommer visar "E9". Om "Inaktivera" är valt, det avbryts utjämningsfunktion till nästa aktiverade utjämningstidkommer baserat på program 37-inställning. Vid denna tidpunkt kommer "Eq". visas inte på LCD-huvudsidan..
41	Automatiskaktivering förlitiumbatteri		Inaktivera automatisk aktivering(standard)
			När Program05 är valt"Llx" som litiumbatteri och närbatteriet inte är detdetekteras kommer enheten att aktiverasautomatiskt litiumbatteriet åt gången.Om du vill aktiveraautomatiskt litiumbatteri, du måste starta omenhet.
42	Manuell aktiveringför litiumbatteri		Standard: inaktivera aktivering
			När Program05 är valt"Llx" som litiumbatteri, närbatteriet detekteras inte, Ifdu vill aktivera litiumbatteri åt gången, kan duvalde det.
43	Ställa in SOC-punkttillbaka till verktygskällannär du väljer "SBUprioritet" eller "Solarförst" i program 01		Standard 50%, 20%~50%Inställbar
44	Ställa in SOC-punkttillbaka till batteriläge närdu väljer "SBUprioritet" eller "Solar first"i program 01		Standard 95%, 60%~100%Inställbar
45	Låg DC cut-off SOC		Standard 20%, 3%~30% Inställbar
46	Maximal urladdning strömskydd		Standard AVInaktivera strömurladdningströmskyddsfunktion
			När urladdningsströmmenöverstiger inställningsvärdet,batteriet kommer att sluta laddas ur.Inställningsområdet är från 50A til 500A.

4. BATTERIUTJÄMNING

Utjämningsfunktion läggs till i laddningsregulatorn. Det vänder uppbyggnaden av negativa kemiska effekter som stratifiering, ett tillstånd där syrakoncentrationen är större i botten av batteriet än på toppen. Utjämning hjälper också till ta bort sulfatkristaller som kan ha byggts upp på plattorna. Om det inte är markerat, detta tillstånd, som kallas sulfatering, kommer att minska batteriets totala kapacitet. Därför, det rekommenderas att utjämna batteriet med jämna mellanrum.

ÿ Hur man använder utjämningsfunktionen

Du måste aktivera batteriutjämningsfunktionen i övervaknings-LCD-inställningsprogrammet 33 först. Sedan kan du använda den här funktionen i enheten genom att använda något av följande metoder:

Ställa in utjämningsintervall i program 37.

Aktiv utjämning omedelbart i program 39. y När ska

utjämnas

I flytsteg, när det inställda utjämningsintervallet (batteriutjämningscykeln) är anlände, eller utjämning är aktiv omedelbart, kommer regulatorn att börja gå in Utjämna scenen.

ÿ Utjämna laddningstid och timeout I

Equalize-steget kommer styrenheten att leverera ström för att ladda batteriet så mycket som möjligt tills batterispänningen stiger till batteriutjämningsspänningen. Sedan tillämpas konstantspänningsreglering för att upprätthålla batterispänningen vid batteriutjämningsspänningen. Batteriet kommer att förbli i utjämningsstadiet tills inställningen av batteriutjämningstid uppnås.

Men i utjämningsstadiet, när batteriutjämningstiden har gått ut och batterispänningen inte stiger till batteriutjämningsspänningspunkten, kommer laddningsregulatorn att förlänga batteriutjämningstiden tills batterispänningen uppnår

batteriutjämningsspänning. Om batterispänningen fortfarande är lägre än batteriutjämningsspänningen när batteriets utjämnade timeout-inställning är över, kommer laddningsregulatorn att stoppa utjämningen och återgå till flytsteg.

väljer litiumbatteri för växelriktaren får du endast använda det litiumbatteri som vi har konfigurerat. Det finns två kontakter på litiumbatteriet, RS485-port på BMS och strömkabel.

Följ stegen nedan för att implementera litiumbatterianslutning: y Montera

batteripolen baserat på rekommenderad batterikabel och polstorlek (samma som blysyra, se avsnittet Bly-syrabatterianslutning för detaljer). ä Anslut änden av RS485-porten på batteriet till

BMS(RS485)

kommunikationsport på växelriktaren.

RB485 RB232 AC IN AC OUT PV IN BATTERY POS + HESO -

Fig 1

Litiumbatterikommunikation och inställning om du väljer

litiumbatteri, se till att ansluta BMS-kommunikationskabeln mellan batteriet och växelriktaren. Denna kommunikationskabel levererar information och signal mellan litiumbatteriet och växelriktaren.

Denna information listas nedan:

ÿ Konfigurera om laddningsspänning, laddningsström och avstängning av batteriurladdning spänning enligt litiumbatteriets parametrar.

ÿ Låt växelriktaren starta eller sluta ladda enligt litiumstatus batteri.

Anslut änden av RS485-batteriet till RS485-kommunikationsporten på växelriktaren

Se till att litiumbatteriets RS485-port som ansluts till växelriktaren är stift till stift, att kommunikationskabeln är inuti paketet och att växelriktarens RS485-ports stifttilldelning visas enligt nedan:

Pin number	RS485 Port
PIN1	RS485-B
PIN2	RS485-A
PIN7	RS485-A
PIN8	RS485-B

Efter anslutningen måste du slutföra och bekräfta några inställningar enligt följande:

ÿ Välj program 05 som litiumbatterityp.

ÿ Bekräfta program41/42/43/44/45 inställningsvärde.

Obs: Program 43/44/45 är endast tillgängliga med framgångsrik kommunikation, de kommer att ersätta funktionen Program 12/13/29, samtidigt som program 12/13/29 blir otillgängligt.

LCD-skärm

Om kommunikationen mellan växelriktaren och batteriet lyckas, visas en del information på LCD-skärmen enligt följande:

Inställning för PYLON US2000 litiumbatteri

ÿ PYLONTECH US2000 litiumbatteriinställning:

Dip Switch: Det finns 4 Dip Switchar som ställer in olika baudhastighet och batteri gruppadress. Om omkopplarens läge vrids till "OFF"-läget betyder det "0". Om omkopplarläget är vridet till "ON"-läget, det betyder "1".

Dip 1 är "ON" för att representera baudhastigheten 9600.

Dip 2, 3 och 4 är reserverade för batterigruppadress.

Dip-omkopplare 2, 3 och 4 på huvudbatteriet (första batteriet) ska ställa in eller byta gruppadress.

OBS: "1" är övre position och "0" är bottenposition.

Steg 1. Använd RS485-kabeln för att ansluta växelriktare och litiumbatteri enligt bild 1.

Steg 2. Slå på litiumbatteri.

Lithium Battery + - + + - - + + - - + - - - + - - - + - - - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -

Steg 3. Tryck på mer än tre sekunder för att starta litiumbatteri, strömutgång klar.

Lithium Battery + - + + - - + - DCB DCB3 DCB4 DCB5 DCB6 DCB7 DCB8 DCB9 DCB10 DCB11 DCB12 DCB13 DCB14 DCB15 DCB16 DCB17 DCB18 DCB19 DCB20 DCB21 DCB22 DCB23 DCB24 DCB25 DCB26 DCB27 DCB28 DCB29 DCB30 DCB31 DCB32 DCB33 DCB34 DCB35 DCB36 DCB37 DCB38 DCB39 DCB40 DCB41 DCB42 DCB43 DCB44 DCB45 DCB46 DCB47 DCB48 DCB49 DCB50 DCB51 DCB52 DCB53 DCB54 DCB55 DCB56 DCB57 DCB58 DCB59 DCB60 DCB61 DCB62 DCB63 DCB64 DCB65 DCB66 DCB67 DCB68 DCB69 DCB70 DCB71 DCB72 DCB73 DCB74 DCB75 DCB76 DCB77 DCB78 DCB79 DCB80 DC81 DC82 DC83 DC84 DC85 DC86 DC87 DC88 DC89 DC90 DC91 DC92 DC93 DC94 DC95 DC96 DC97 DC98 DC99 + + + + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Steg 4. Slå på växelriktaren.

Steg 5. Se till att välja batterityp som "Li2" i LCD-program 5.

Om kommunikationen mellan växelriktaren och batteriet lyckas, tänds batteriikonen på LCD-skärmen.

Inställning för litiumbatteri utan kommunikation

Detta förslag används för användning av litiumbatteri och undvik litiumbatteri BMS-skydd utan kommunikation, avsluta inställningen enligt följande:

ÿ Innan du börjar ställa in, måste du skaffa batteriets BMS-specifikation:

A. Max laddningsspänning
B. Max laddström
C. Urladdningsskyddsspänning

ÿ Ställ in batterityp som "ANVÄND" (användardefinierad)

05	Batterityp	AGM (standard)	Översvämmad
		Användardefinierad	Om "Användardefinierad" väljs laddas batteriet spänning och låg DC-gränsspänning kan vara ställs in i program 26, 27 och 29.

ÿ Ställ in CV-spänningen som Max laddningsspänning på BMS-0,5V.

26	Bulkladdningspänning(CV-spänning)	grundinställning: 56,4V
		Om självdefinierat väljs i program 5 kan detta program ställas in. Miljö intervallet är från 24.0V till 31.0V för 24V-modellen och 48.0V till 62.0V för 48V-modellen Men inställningsvärdet måste vara mer än eller lika med värdet på program27. Ökningen av varje klick är 0,1V.

ÿ Ställ in flytande laddningsspänning som CV-spänning.

27	Flytande laddning spänning	grundinställning: 54,0V
		Om självdefinierat väljs i program 5 kan detta program vara inrätta. Inställningsområde är från 24.0V till värdet för program 26 för 24V-modellen och 48.0V till värdet av program 26 för 48V-modellen. Ökningen av varje klick är 0,1V.

ÿ Ställ in låg DC-avstängningsspänning yurladdningsskyddsspänning på BMS+2V.

29 Låg DC-avstängning spänning	grundinställning: 42,0V
	Om självdefinierat väljs i program 5 kan detta program ställas in.Inställningsområde är från 20.0V till 27.0V för 24V-modellenoch 40.0V till 54.0V för 48V-modellen. Inställningsvärdet måste vara mindre än värdet av program12. Ökningen av varje klick är 0,1V.Låg DCbrytspänningen kommer att vara fixerad till inställningsvärdet oavsett procent belastningen är ansluten.

ÿ Ställ in Max laddningsström som måste vara mindre än Max laddningsström

av BMS.

02

Maximal laddningaktuell: För att konfigurera total laddström för solenergi och nytta laddare.(Max. laddström =elladdningsström +laddningsström för solenergi)

60A (standard)

Om valt, acceptabel laddningnuvarande intervall kommer att vara inom 1-Max.laddningsström av SPEC, men det bör inte vara mindre än ACLaddström ÿprogram 11ÿ

ÿ Ställa tillbaka spänningspunkten till nätkällan när du väljer "SBU priority" eller

"Solar first" i program 01. Inställningsvärdet måste vara yLow DC cut-off

spänning+1V, annars kommer växelriktaren att få en varning eftersom batterispänningen är låg.

12	Inställning av spänningspunkt tillbaka till verktygskällannär du väljer "SBU priority" eller "Solar first" in program 01.	Tillgängliga alternativ i 48V-modeller: 46V (standard)
		Tillgängliga alternativ i 24V-modeller: 23V (standard)

Anmärkning:

det är bättre att avsluta inställningen utan att slå på växelriktaren (låt bara LCD-skärmen visa, nej produktion); när du är klar med inställningen, starta om växelriktaren.

Felreferenskod

Tabell 1 Linjelägesspecifikationer

INVERTER MODELL	3,5KVA PVmax=160V	5,5KVA
Ingångsspänningsvågform	Sinusformad (verktyg eller generator)
Nominell inspänning	230Vac
Låg förlustspänning	170Vac±7V (UPS)90Vac±7V (apparater)
Låg förlustreturspänning	180Vac±7V (UPS);100Vac±7V (apparater)
Hög förlustspänning	280Vac±7V
Hög förlustreturspänning	270Vac±7V
Max AC ingångsspänning	300Vac
Nominell ingångsfrekvens	50Hz / 60Hz (Automatisk upptäckt)
Låg förlustfrekvens	40±1Hz
Låg förlustreturfrekvens	42±1Hz
Hög förlustfrekvens	65±1Hz
Hög förlustreturfrekvens	63±1Hz
Utgång kortslutningsskydd	Batteriläge: Elektroniska kretsar
Effektivitet (linjeläge)	>95 % (Rad R-belastning, batteriet fulladdat)
Överföringstid	10ms typisk (UPS);20ms typiskt (Vitvaror)
Uteffektnedstämpling: NärAC-ingångsspänningen sjunker till95V eller 170V beroende påmodell, uteffekten blirnedsatt.

Tabell 2 Specifikationer för inverterläge

INVERTER MODELL	3,5KVA PVmax=160V	5,5KVA
Nominell uteffekt	3,5KVA/3,5KW	5,5KVA/5,5KW
Utspänningsvågform ren sinusvåg
Utspänningsreglering 230Vac±5%
Utgångsfrekvens	60Hz eller 50Hz
Högsta effektivitet	94 %
Överspänningskapacitet	2* märkeffekt i 5 sekunder
Nominell DC-ingångsspänning 24Vdc		48V DC
Kallstartsspänning	23,0 VDC	46,0 VDC
Låg DC-varningsspänningBara för årsstämma och Flooded@ belastning < 20%@ 20 % ÿ belastning < 50%@ belastning ÿ 50 %	22,0 VDC21,4 VDC20,2 VDC	44,0 VDC42,8 VDC40,4 VDC
Låg DC-varning ReturSpänningBara för årsstämma och Flooded@ belastning < 20%@ 20 % ÿ belastning < 50%@ belastning ÿ 50 %	23,0 VDC22,4 VDC21,2 VDC	46,0 VDC44,8 VDC42,4 VDC
Låg DC-gränsspänningBara för årsstämma och Flooded@ belastning < 20%@ 20 % ÿ belastning < 50%@ belastning ÿ 50 %	21,0 VDC20,4 VDC19,2 VDC	42,0 VDC40,8 VDC38,4 VDC

Tabell 3 Laddningslägesspecifikationer

Utility Charging Mode
INVERTER MODELL		3,5KVA PVmax=160V		5,5KVA
Max laddningsström (PV+AC) (@ VI/P =230Vac)		120 Amp		100 Amp
Max laddningsström (AC) (@ VI/P =230Vac)		80 Amp
Bulk Laddar Spänning	Översvämmad Batteri	29,2 VDC		58,4 VDC
	AGM / Gel Batteri	28,2 VDC		56,4 VDC
Flytande laddningsspänning 27Vdc				54 VDC
Överladdningsskydd		33 VDC		63 VDC
Laddningsalgoritm		3-steg
Laddningskurva
Solenergiingång
INVERTER MODELL		3,5KVA PVmax=160V	5,5KVA
Nominell effekt		1500W	5500W
Max. PV Array öppen kretsspänning		160 VDC	500 VDC
PV Array MPPT Spänningsområde		30Vdc~160Vdc 60Vdc~500Vdc
Max. Ingångsström		50A	18A
Max. Laddar Aktuell (PV)		60A	100A

Tabell 4 Allmänna specifikationer

INVERTER MODELL	3,5KVA PVmax=160V	5,5KVA
Säkerhetscertifiering	DETTA
Drifttemperaturintervall -10°C till 55°C
Förvaringstemperatur	-15°C~ 60°C
Fuktighet	5 % till 95 % relativ luftfuktighet (icke-kondenserande)
Mått(D*B*H), mm	358x295x105	438x295x105
Nettovikt, kg		8.26.2

FELSÖKNING

	LCD/LED/SummerProblem	Förklaring /Möjlig orsak	Vad ska man göra
Enheten stängs av automatiskt under uppstart behandla.	LCD/LED och summerkommer att vara aktiv i 3 sekunder och sedan slutföra.	Batterispänningenär för låg	1. Ladda batteriet igen.2. Byt ut batteriet.
Inget svar efteråt strömmen på.	Ingen indikation.	1. Batterietspänningen är alldeles för låg.2. Batteriets polaritet är anslutenomvänt.	1. Kontrollera om batterier och ledningarna är väl anslutna.2. Ladda batteriet igen.3. Byt ut batteriet.
Elnätet finns men de enheten fungerar i batteriläge.	Ingångsspänningenvisas som 0 på LCD och grön lysdiod är blinkar.	Ingångsskydd ärsnubblade	Kontrollera om AC-brytare är utlöst och AC-ledningar är ansluten väl.
	Grön lysdiod blinkar.	Otilräcklig kvalitet på växelström.(Shore eller Generator)	1. Kontrollera om AC-kablarna är för tunn och/eller för lång.2. Kontrollera om generator (om sådan används) fungerar bra eller om ingångsspänningsområde inställningen är korrekt.(UPS-apparat)
	Grön lysdiod blinkar.	Ställ in "Solar First" som produktionens prioritet källa.	Byt utgångskällaprioritet till Utility först.
När enheten är slås på, internt relä kopplaspå och av upprepat.	LCD-display och lysdioder blinkar	Batteri ärosammanhängande.	Kontrollera om batterikablarna är ansluten väl.
Summer piper kontinuerligt och röd lysdiod lyser.	Felkod 07	Överbelastningsfel. De växelriktaren är överbelastad 110% och tiden är upp.	Minska den anslutna ladda genom att stänga av några utrustning.
	Felkod 05	Utgång kort kretsad.	Kontrollera om ledningar är ansluten väl och ta bort onormal belastning.
	Felkod 02	Inre temperatur på inverterkomponent är över 100°C.	Kontrollera om luftflödet av enheten är blockerad eller om den omgivande temperaturen är för hög.
	Felkod 03	Batteriet är överladdat.	Återgå till reparationscenter.
		Batterispänningen är för hög.	Kontrollera om specifikation och antal batterier är uppfyllda krav.
	Felkod 06/22	Output onormal (Inverterspänning under 190Vac eller är högre än 260Vac)	1. Minska den anslutna ladda.2. Återgå till reparationscenter
	Felkod 08/09/15	Inre komponenter misslyckades.	Återgå till reparationscenter.
	Felkod 13	Överström eller svalla.	Starta om enheten, om felet händer igen, vänligen återvänd till reparationscenter.
	Felkod 14	Bussspänningen är också låg.
	En annan felkod		Om ledningarna är anslutna väl, snälla återvänd till reparationscenter.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

UK

REP

E-Cr sStu GmbH os

Main z er Land t. sr 69, 60329 Frankfurt am Main.

YH CONSULTING LIMITED.

Teknisk support och e-garanticertifikat
