BRUKSANVISNING MGCP-1200 Mestic

Det är viktigt att du läser dessa anvisningar noggrant och förstår hur apparaten fungerar och vilka säkerhetsfunktioner den har. Bekanta dig med apparaten innan du ansluter den till gasbehållaren. Förvara dessa anvisningar för framtida bruk.

Allmänt

Dessa anvisningar gäller endast om landssymbolen finns på apparaten. Om symbolen inte finns på apparaten måste du hänvisa till de tekniska anvisningarna, där du hittar nödvändiga instruktioner om hur du anpassar apparaten till användningsvillkoren i ditt land. Denna apparat överensstämmer med EN 30-1 och EN 30-2-1.

För att apparaten ska kunna användas på ett säkert och korrekt sätt i alla tilläggsländer är det nödvändigt att modifiera apparaten och dess installationssätt. Om denna apparat används i dessa länder ska följande varningar beaktas.

Varning:

• Kontrollera före installationen att de lokala distributionsförhållandena (gasens beskaffenhet och gastrycket) och apparatens inställning är förenliga med varandra.
• Justeringsförhållandena för denna apparat anges på etiketten (eller dataskylten).
• Denna apparat är inte ansluten till en anordning för evakuering av förbränningsprodukter. Den ska installeras och anslutas i enlighet med gällande installationsbestämmelser. Särskild uppmärksamhet ska ägnas åt relevanta krav på ventilation.
• ÅTKOMLIGA DELAR KAN VARA MYCKET HETA. HÅLL SMÅ BARN BORTA.
• Använd inte apparaten om den har skadade eller slitna tätningar.
• Använd inte en apparat som läcker, är skadad eller som inte fungerar som den ska.
• Hantera apparaten varsamt och tappa den inte.
• Använd alltid apparaten på en fast och jämn yta.
• Enheten är lämplig för stekpannor och kastruller från 140 mm till 250 mm i diameter.
• Använd inte ett kokkärl på spisen som överlappar kanterna.
• Vindskydd måste monteras när apparaten används utomhus.
• Modifiera inte denna apparat, alla modifieringar kan vara farliga. Använd den inte till något som den inte är avsedd för.
• Flytta inte på apparaten under användning.
• Lämna aldrig apparaten obevakad när den är tänd.
• Under användning kommer delar av apparaten att bli varma (särskilt brännaren). Undvik att vidröra heta delar med bara händer. Användning av handskar rekommenderas.
• Se till att grytunderläggen/kokytorna är korrekt placerade när du använder apparaten.
• Denna apparat är endast avsedd för matlagning. Den får inte användas för andra ändamål, t.ex. rumsuppvärmning.

Läs igenom bruksanvisningen noggrant före användning och spara den för framtida referens och underhåll. Denna bruksanvisning innehåller viktiga meddelanden, inklusive säker drift och särskilda anvisningar, strukturdiagram, tekniska huvuddata, installationsanvisningar, driftsteg och justeringsmetoder, rengöring och underhåll samt felsökning.

FÖRSIKTIGHET:

1. Denna apparat ska installeras i enlighet med gällande bestämmelser. Läs igenom bruksanvisningen innan du installerar eller använder denna apparat.
2. Rör inte vid brännarlocket, kastrullstödet, ytplattan etc. när du använder eller precis har flammat upp för att undvika skällning.
3. Stäng av gasförsörjningen, öppna fönster och dörrar för att hålla ventilationen när gasläckage eller konstig lukt upptäcks, får inte använda någon elektrisk apparat eller använda någon elektrisk strömbrytare för att undvika olyckor.
4. Stäng av gasförsörjningen för att undvika läckage om en oavsiktlig flamma skulle uppstå under användningen.
5. Vuxna bör presenteras vid användning (som kök)
6. För säker drift och för att undvika läckage orsakat av åldrande bör slangen bytas ut varje år.
7. Stäng av gastillförseln efter användning.
8. Användningen av denna apparat leder till värme- och fuktutveckling i det rum där den är installerad.
9. Se till att köket är väl ventilerat; behåll den naturliga ventilationsanordningen (mekanisk fläkt) på,
10. Långvarig intensiv användning av apparaten kan kräva extra ventilation, t.ex. genom att öppna ett fönster, eller effektivare ventilation, t.ex. genom att öka nivån på mekanisk ventilation om sådan finns.

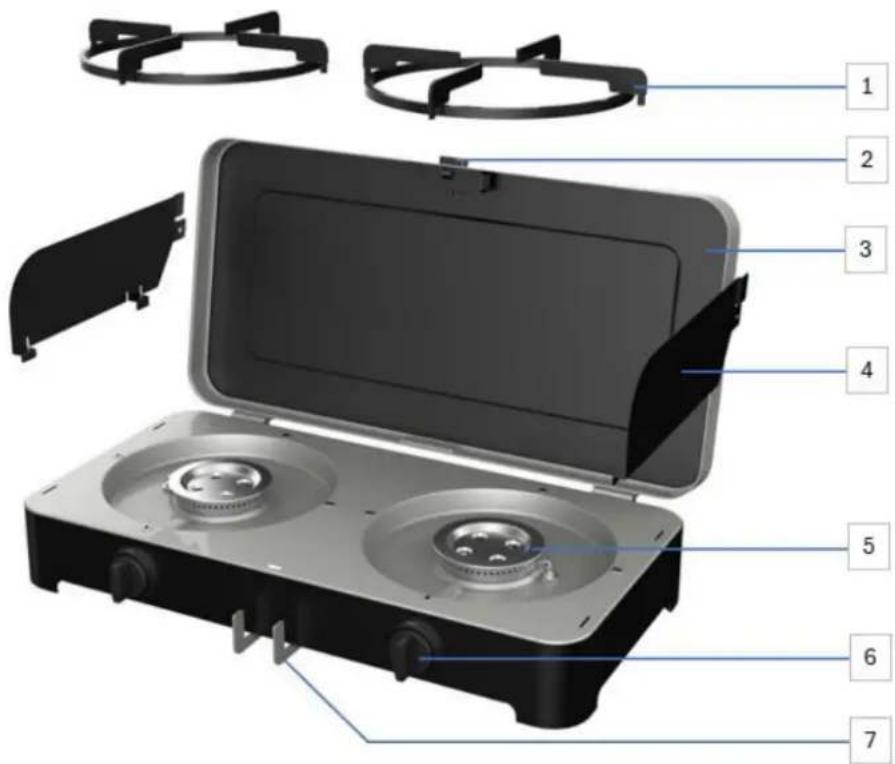

Huvuddelar

1. Panna stöd
2. Spärrknapp
3. Lock
4. Vindskydd
5. Brännare
6. Kontrollratt
7. Tändningshandtag

Tekniska detaljer

Appliance categories		I3B/P(30)	I3+(28-30/37)		I3B/P(37)	I3B/P(50)
Type of gas		G30	G30	G31	G30	G30
Gas pressure		28-30 mbar	28-30 mbar	37 mbar	37 mbar	50 mbar
Country of use		BE, BG, CY, CZ, DK, EE, FI, FR, GB, GR, HR, HU, IT, LT, LU, LV, MT, NL, NO, RO, SE, SI, SK, TR	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SI, SK, TR		PL	AT, CH, CZ, DE, SK
Nominal heat input	Left burner	2.2 kW	Total heat input		4.4 kW
	Right burner	2.2 kW
Nominal gas consumption	Left burner	160 g/h	Total gas consumption		320 g/h
	Right burner	160 g/h
Jet diameter	Left burner	0.73	0.73		0.69	0.64
	Right burner	0.73	0.73		0.69	0.64

ANVISNINGAR FÖR INSTALLATION

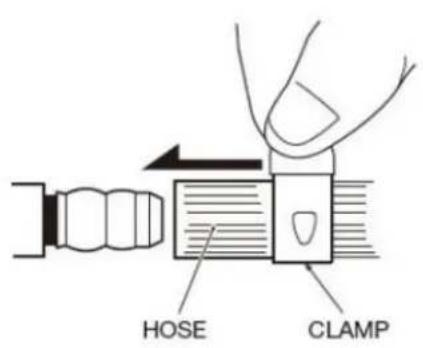

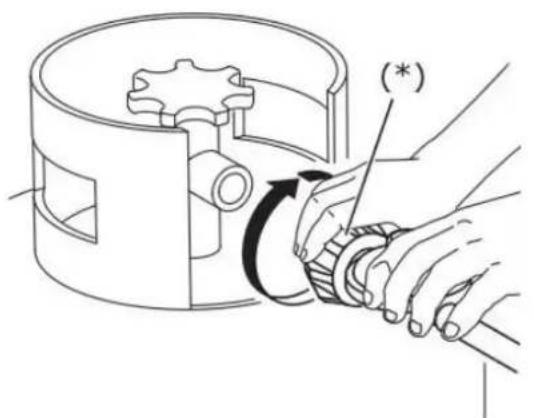

Ansluta gastillförseln

• Innan du ansluter apparaten till gasförsörjningen ska du se till att gummitätningen på regulatorn sitter på plats och är i gott skick.
• Innan du ansluter slangen och regulatorn till apparaten ska du kontrollera att apparatens manöverratt är i OFF-läget "-".
• Montera en godkänd slang och regulator på apparaten.
• Använd en flexibel slang och se till att alla rörledningar har rätt dimensionering för både storlek och temperatur.
• Den flexibla slangen ska monteras på ett sådant sätt att den inte kan komma i kontakt med en rörlig del (t.ex. låda) och inte passerar genom något utrymme som kan bli överbelastat.
• Se till att apparaten är fasthållen eller säkrad så att den flexibla slangen inte kan spännas.
• Slangen måste vara så kort som praktiskt möjligt och uppfylla relevanta standardkrav.
• Slangen får inte vara knäckt, utsättas för nötning eller vara permanent deformerad.
• Slangen får inte vara i närheten av eller i kontakt med några heta ytor.
• Se till att gasförsörjningen (gasflaska/gaspatron) är placerad på en väl ventilerad plats, långt från antändningskällor som öppen eld och långt från andra personer.
• Se till att gasflaskan alltid hålls upprätt, anslut till flaskan genom att skruva fast den handfast tills den är helt inkopplad.
• Kontrollera att gasen är helt tätad (känn gaslukt runt anslutningsskarven). Kontrollera inte om det finns läckage med öppen låga. Använd endast varmt tvålvatten som appliceras på apparatens fogar och anslutningar. Eventuellt läckage kommer att synas som bubblor runt läckageområdet.
• Om du inte kan åtgärda gasläckan ska du inte använda apparaten. Om du är osäker, kontakta din närmaste återförsäljare.

(*)

- Denna apparat måste hållas borta från brandfarliga material under användning. Minsta säkerhetsavständ är: Ovanför apparaten 120 cm. Baktill och på sidorna 60 cm

Använda apparaten

När du använder denna apparat ska du se till att alla delar är i gott skick och att du har kontrollerat att det inte finns några gasläckor innan du tänder apparaten vid varje användningstillfälle.

För ytterligare säkerhet är denna apparat utrustad med en "Flame Failure Device" (FFD), som säkerställer att gastillförseln till brännaren omedelbart stängs av om lågan oavsiktligt skulle slockna. Om detta skulle inträffa, se till att stänga av gastillförseln genom att stänga gasflaskans ventil.

Vi rekommenderar att du tar bort alla matlagningsytor när du försöker tända apparaten. På så sätt blir det lättare att se brännaren när den är tänd.

- För att tända apparaten med piezotändaren, tryck in och vrid manövervredet 90° moturs och kläm sedan tändhandtagen inåt för att tända gasen.

Om gasen inte antänds vid första gnistan, vrid tillbaka manövervredet till OFF-läget "-". Försök igen genom att trycka och vrida manöverratten moturs och nypa i tändhandtagen för att tända gasen.

• Om brännaren inte har tänts efter 15 sekunder ska du sluta använda enheten och vänta minst 1 minut, så att ackumulerad gas kan strömma ut, innan du försöker tända brännaren igen.
• Upprepa ovanstående process om det behövs tills lågan tänds. Flamman bör normalt tändas inom de första en till två sekunderna.
• Om brännarens lågor skulle släckas av misstag ska du vrida manöverratten till OFF-läget "-" och inte försöka tända brännaren igen på minst 1 minut.

• När apparaten är tänd kan flammans intensitet justeras genom att vrida kontrollvredet moturs för att minska lågan eller medurs för att öka lågan.
• Vid tillagning av mat med hög fetthalt kan det uppstå flammor om den valda värmeinställningen är för hög. Om detta händer, sänk värmen tills flammorna upphör.
• Flytta inte på apparaten när den används. Det är inte säkert att flytta apparaten när den är tänd och kan orsaka flammor.
• Efter användning ska du först stänga gasflaskans reglerventil (i förekommande fall). När lågan har slocknat stänger du kontrollventilen på apparaten.

Förvaring

• Låt alltid enheten svalna och rengöras innan du förvarar den.
• Stäng av gastillförseln till apparaten, koppla bort gastillförseln från apparaten och ta bort den från apparaten.
• Förvara aldrig en apparat med gasförsörjningen ansluten, det är en osäker metod.
• Förvara apparaten och gasförsörjningen på en väl ventilerad plats, på avständ från brännbart material. Förvaring av flaskor ska helst ske utomhus och får INTE ske i en källare.

Rengöring och underhåll av apparaten

BÖR UTFÖRAS VAR 12:E DRIFTSMÅNAD

• Håll spisen ren regelbundet genom att torka av den med en fuktig trasa
• Kontrollera att huvudgasventilen är avstängd innan du kontrollerar och underhåller spisen.
• Se till att brännarhuvudet är rent innan du använder spisen. Använd en stålborste för att rengöra brännaren om den är kraftigt igensatt. Om brännaren är kraftigt igensatt ska du inte använda enheten. Kontakta en auktoriserad rörmokare eller gasinstallatör för att utföra rengöring och underhåll. Försök inte att ta bort brännarenheterna själv.
• Kontrollera gasledningarna regelbundet med avseende på slitage eller läckage, om slitage eller läckage förekommer, kontakta en auktoriserad rörmokare eller gasfilter för reparation.
• Rör inte vid brännaren, pannstödet, brickan etc. .... omedelbart efter användning eller under användning. Detta kan bränna din hand.
• Rengör pannstödet och brickan efter varje användningstillfälle. Torka alltid bort spill, låt inte spill torka på ytan av pannstödet, brickan eller brännaren.

- Inspektera elektroderna noga efter att du har tagit bort fackbehållaren och rengör dem med en torr trasa om de är smutsiga. Lägg dem inte i kallt vatten omedelbart efter användning, eftersom termiska chocker kan orsaka sprickbildning.

mestic

Model: MGCP-1200 30mbar

Problem fenomenala		Anledningar	Lösningar
Kan inte antändas		Huvudgasventilen inte öppnad	Öppna huvudgasventilen
		Jet blockerad	Muddring av jetstrålen
		Slangens stav eller böj	Byt slang eller ta bort böj
		Det finns luft i slangen vid byte av cylinder	Upprepa tändning av fienden flera gånger
		Fatet var placerat i fel läge	Korrigera tallrikens position
Onormal flamma	Röd flamma	Luftfuktigheten och röken är för stor	Normal fenomenal
	Gul flamma	Lite fekulens i hålet på brännarlocket	Rengör brännarlocket
		Gasen i cylindern håller på att försvinna	Byt cylinder
	Backfire	Trycket är för lågt	Kontrollera om det finns gas i flaskan och om ventilen har öppnats
		Något rinner över hålet i brännarlocket eller det finns fekulens	Rengör brännarlocket
		Förbränningstiden är för lång	Pausad och använd igen efter kylning
	Flameout	Gastrycket är för lågt	Kontrollera om det finns gas i flaskan och om ventilen har öppnats eller skadats
Ljudet från utbrändhet är för stort		Flamningshastigheten är för snabb	Sänk hastigheten
