BRUKSANVISNING MGCP-1200 Mestic

Rengøring og vedligeholdelse af apparatet

B∅R UDF∅RES HVER 12. DRIFTSMÅNED

Belysning av apparaten

Justering av apparaten

Det er viktig at du leser disse instruksjonene nøye og forstår hvordan apparatet fungerer og hvilke sikkerhetsfunksjoner det har. Gjør deg kjent med apparatet før du kobler det til gassbeholderen. Ta vare på disse instruksjonene for fremtidig bruk.

Generelt

Disse instruksjonene er kun gyldige hvis landssymbolet er angitt på apparatet. Hvis symbolet ikke vises på apparatet, må du se de tekniske instruksjonene, som inneholder de nødvendige instruksjonene for å tilpasse apparatet til bruksbetingelsene i det aktuelle landet. Dette apparatet er i samsvar med EN 30-1 og EN 30-2-1.

For å kunne bruke apparatet på en sikker og korrekt måte i alle de andre landene, er det nødvendig å modifisere apparatet og installasjonsmetoden. Hvis dette apparatet brukes i disse landene, må du ta hensyn til følgende advarsler.

Advarsel:

• Før installasjonen må du forsikre deg om at de lokale distribusjonsforholdene (gassens art og gasstrykket) og innstillingen av apparatet er kompatible.
• Justeringsbetingelsene for dette apparatet er angitt på etiketten (eller typeskiltet).
• Dette apparatet er ikke koblet til en evakeringsenhet for forbrenningsprodukter. Det skal installeres og tilkobles i henhold til gjeldende installasjonsforskrifter. Vær spesielt oppmerksom på de relevante kravene til ventilasjon.
• TILGJENGELIGE DELER KAN VÄRE SVÄRT VARME. HOLD SMÅ BARN BORTE.
• Ikke bruk apparatet hvis det har skadede eller slitte pakninger.
• Ikke bruk et apparat som lekker, er skadet eller som ikke fungerer som det skal.
• Händter apparatet med forsiktighet, ikke slipp det.
• Bruk alltid apparatet på et fast, plant underlag.
• Enheten er egnet for panner og gryter fra 140 mm til 250 mm i diameter.
• Ikke bruk et kokekar på komfyren som overlapping kantene.
• Ved bruk av apparatet utendørs må det monteres vindskjerm.
• Ikke modifiser dette apparatet, enhver modifisering kan være farlig. Ikke bruk det til noe det ikke er konstruert for.
• Ikke flytt apparatet under bruk.
• La aldri apparatet være uten tilsyn når det er tent.
• Under bruk vil deler av apparatet bli varme (spesielt brenneren). Unngå å berøre varme deler med bare hender. Bruk av hansker anbefales.
• Sørg for at grytestativene/kokeflatene er riktig plassert når du bruker apparatet.
• Dette apparatet er kun beregnet for matlaging. Det skal ikke brukes til andre formål, for eksempel romoppvarming.

Les bruksanvisningen nøye før bruk, og ta vare på den for fremtidig referanse og vedlikehold. Denne bruksanvisningen inneholder viktige meldinger, inkludert sikker drift og spesielle merknader, strukturdiagram, tekniske hoveddata, installasjonsinstruksjoner, betjeningstrinn og justeringsmåter, rengjøring og vedlikehold, og feilsøking.

FORSIKTIG!

1. Dette apparatet skal installeres i samsvar med gjeldende forskrifter. Les instruksjonene før du installerer eller bruker dette apparatet.
2. Ikke berør brennerhetten, pannestøtten og overflateplaten osv. under bruk eller när den nettopp har flammet opp for å unngå skålding.
3. Slå av gasstilførselen, åpne vinduer og dører for å holde ventilasjon når gasslekkasje eller merkelig lukt oppdages, må ikke bruke noe elektrisk apparat eller betjene noen elektrisk bryter for å unngå ulykker.
4. Hvis det oppstår en utilsiktet oppflamming under bruk, må du stenge gasstilførselen for å unngå lekkasje.
5. Voksne bør være til stede ved bruk (som på kjøkkenet)
6. For å sikre sikker drift og unngå lekkasje forårsaket av aldring, bør slangen skiftes ut hvert år.
7. Slå av gasstilførselen etter bruk.
8. Bruken av dette apparatet fører til produksjon av varme og fuktighet i rommet der det er installert.
9. Sørg for at kjøkkenet er godt ventilert; hold den naturlige ventilasjonen (mekanisk avtrekkshette) på,
10. Langvarig intensiv bruk av apparatet kan kreve ekstra ventilasjon, for eksempel ved å åpne et vindu, eller mer effektiv ventilasjon, for eksempel ved å øke nivået av mekanisk ventilasjon der det finnes.

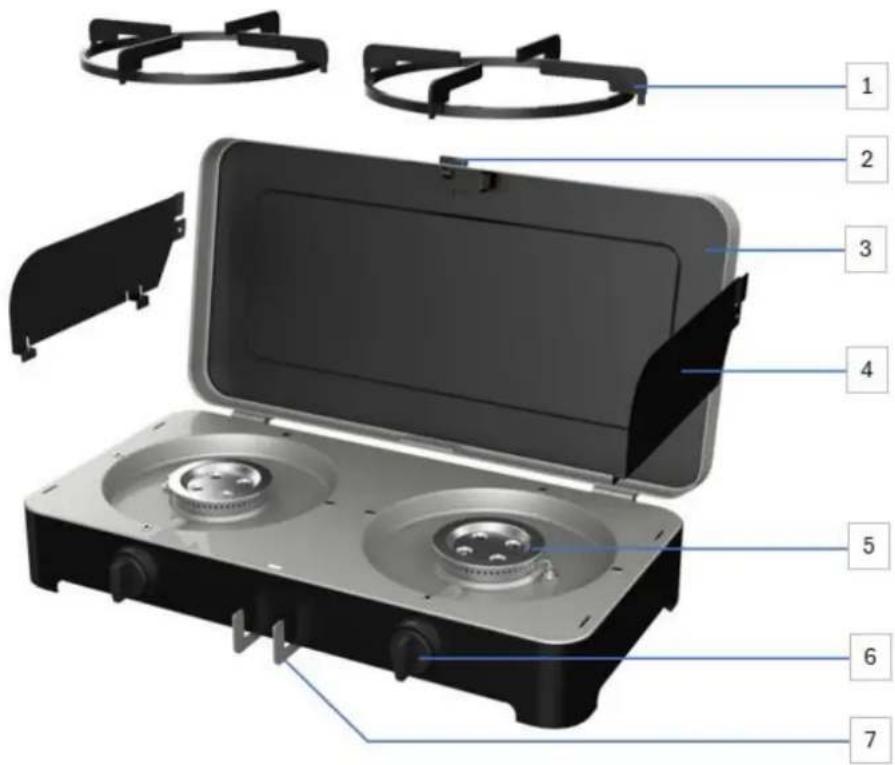

Hoveddeler

1. Pannestøtte
2. Knapp for låsing
3. Lokk
4. Vindskjerm
5. Brenner
6. Kontrollknott
7. Tennhåndtak

Tekniske detaljer

Appliance categories		I3B/P(30)	I3+(28-30/37)		I3B/P(37)	I3B/P(50)
Type of gas		G30	G30	G31	G30	G30
Gas pressure		28-30 mbar	28-30 mbar	37 mbar	37 mbar	50 mbar
Country of use		BE, BG, CY, CZ, DK, EE, FI, FR, GB, GR, HR, HU, IT, LT, LU, LV, MT, NL, NO, RO, SE, SI, SK, TR	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SI, SK, TR		PL	AT, CH, CZ, DE, SK
Nominal heat input	Left burner	2.2 kW	Total heat input		4.4 kW
	Right burner	2.2 kW
Nominal gas consumption	Left burner	160 g/h	Total gas consumption		320 g/h
	Right burner	160 g/h
Jet diameter	Left burner	0.73	0.73		0.69	0.64
	Right burner	0.73	0.73		0.69	0.64

INSTRUKSJONER FOR INSTALLASJON

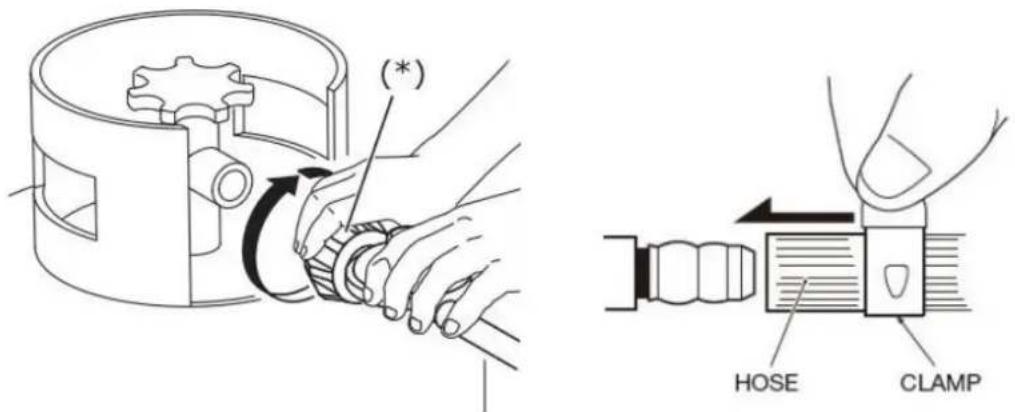

Tilkobling av gasstilførselen

• Før du kobler apparatet til gasstilførselen, må du forsikre deg om at gummipakningen på regulatoren er på plass og i god stand.
• Før du kobler slangen og regulatoren til apparatet, må du kontrollere at apparatets kontrollknott står i OFF-stillingen "-".
• Monter en godkjent slange og regulator på apparatet.
• Bruk en fleksibel slange, og sørg for at alle rørledninger har riktig dimensjonering for både størrelse og temperatur.
• Den fleksible slangen skal monteres på en slik måte at den ikke kan komme i kontakt med en bevegelig del (f.eks. en skuff) og ikke går gjennom et rom som kan bli overbelastet.
• Sørg for at apparatet er festet eller sikret slik at den fleksible slangen ikke kan bli strukket.
• Slangen må være så kort som praktisk mulig og oppfylle kravene i relevante standarder.
• Slangen må ikke være knekt, utsatt for slitasje eller permanent deformert.
• Slangen må ikke være i nærheten av eller i kontakt med varme overflater.
• Sørg for at gasstilførselen (gassflaske/gasspatron) er montert på et godt ventilert sted, borte fra antennelseskilder som åpen ild og borte fra andre personer.
• Sørg for at gassflasken til enhver tid holdes oppreist, og koble den til flasken ved å skru den fast for hånd til den er helt i inngrep.
• Kontroller at gassforseglingen er fullstendig (kontroller at det lukter gass rundt tilkoblingsskjøten). Ikke sjekk for lekkasjer med åpen flamme. Bruk kun varmt såpevann på apparatets skjøter og tilkoblinger. Eventuelle lekkasjer vil vise seg som bobler rundt lekkasjeområdet.
• Hvis du ikke kan utbedre gasslekkasjen, må du ikke bruke apparatet. Hvis du er i tvil, må du kontakte nærmeste forhandler.

- Dette apparatet må holdes borte fra brennbare materialer under bruk. Minimum sikkerhetsavstander er: Over apparatet 120 cm. På baksiden og sidene 60 cm

Betjening av apparatet

Når du bruker dette apparatet, må du forsikre deg om at alle deler er i god stand, og at du har sjekket for eventuelle gasslekkasjer før du tenner apparatet hver gang du bruker det.

For ekstra sikkerhet er dette apparatet utstyrt med en "Flame Failure Device" (FFD), som sørger for at gasstilførselen til brenneren slås av umiddelbart hvis flammen utilsiktet skulle slukke. Hvis dette skulle skje, må du sørge for å stenge gasstilførselen ved å stenge gassflaskeventilen.

Tenner apparatet

Det anbefales å fjerne alle kokeflater når du prøver å tenne apparatet. På denne måten blir det lettere å se brenneren når den er tent.

- For å tenne apparatet med piezotenneren, skyver du inn og vrir kontrollknappen 90° mot klokken, og klemmer deretter tenningshåndtakene innover for å tenne gassen.

Hvis gassen ikke tennes ved første gnist, vrir du kontrollknappen tilbake til OFF-stillingen "-". Prøv igjen ved å skyve og vri kontrollknappen mot urviseren og klype inn tenningshåndtakene for å tenne gassen.

• Hvis brenneren ikke har tent etter 15 sekunder, må du stoppe enheten og vente i minst 1 minutt, slik at oppsamlet gass kan slippe ut, før du forsøker å tenne brenneren på nytt.
• Gjenta prosessen ovenfor om nødvendig til flammen tennes. Flammen skal normalt tenne i løpet av de første ett til to sekundene.
• Hvis brennerflammene slukkes ved et uhell, vrir du kontrollknappen til OFF-stillingen "-" og forsøker ikke å tenne brenneren på nytt før det har gått minst 1 minutt.

Justering av apparatet

• Når apparatet er tent, kan flammeintensiteten justeres ved å vri kontrollknappen mot klokken for å redusere flammen eller med klokken for å øke flammen.
• Ved tilberedning av mat med høyt fettinnhold kan det oppstå flamming hvis den valgte varmeinnstillingen er for høy. Hvis dette skjer, må du skru ned varmen til flammingen opphører.
• Ikke flytt apparatet når det er i bruk. Det er utrygt å flytte apparatet mens det er tent, og det kan føre til at det blusser opp.
• Etter bruk må du først stenge reguleringsventilen på gassflasken (der det er aktuelt). Når flammen har slukket, lukker du kontrollventilen på apparatet.

Lagring

• La alltid enheten kjøle seg ned og rengjøres før den lagres.
• Slå av gasstilførselen til apparatet, koble fra og fjern gasstilførselen fra apparatet.
• Oppbevar aldri et apparat med gasstilførselen tilkoblet, dette er en utrygg praksis.
• Oppbevar apparatet og gasstilførselen på et godt ventilert sted, borte fra brennbart materiale. Flasker skal helst oppbevares utendørs og IKKE i en kjeller.

Rengjøring og vedlikehold av apparatet

B∅R UTF∅RES HVER 12. DRIFTSMÅNED

• Hold komfyren ren regelmessig ved å tørke av med en fuktig klut
  • Før du kontrollerer og vedlikeholder komfyren, må du sørge for at hovedgassventilen er slått av.
• Sørg for at brennerhodet er rent før du bruker komfyren. Bruk en stålbørste til å rengjøre brenneren hvis den er tett. Hvis brenneren er tett, må du ikke bruke apparatet. Kontakt en autorisert rørlegger eller gassmontør for å utføre rengjøring og vedlikehold. Ikke forsøk å fjerne brennerenhetene selv.
• Kontroller gassrørene regelmessig for slitasje eller lekkasjer, og kontakt en autorisert rørlegger eller et gassfilter for reparasjon hvis det finnes slitasje eller lekkasjer.
• Ikke ta på brenneren, pannestøtten, brettet osv. .... umiddelbart etter bruk eller mens den er i bruk. Dette kan føre til brannskader på hendene.
• Rengjør pannestøtten og brettet etter hver bruk. Tørk alltid opp søl, ikke la søl tørke inn på overflaten av pannestøtten, brettet eller brenneren.
• Inspiser elektrodene nøye etter at du har fjernet skuffebeholderen, og rengjør dem med en tørr klut hvis de er tilsmusset. Ikke legg dem i kaldt vann umiddelbart etter bruk, da varmesjokk kan føre til sprekkdannelser.

mestic

Model: MGCP-1200 30mbar

Problemer fenomenalt		Årsaker	Løsninger
Kan ikke antennes		Hovedgassventilen er ikke åpnet	Åpne hovedgassventilen
		Jet blokkert	Mudre jetflyet
		Slangestaven eller -bøyen	Bytt slangen eller fjern bøyen
		Det er luft i slangen når du skifter sylinder	Gjenta tenningsfienden flere ganger
		Fatet ble satt i feil posisjon	Korriger tallerkenens posisjon
Unormal flamme	Rød flamme	Luftfuktigheten og røyken er for stor	Normal fenomenal
	Gul flamme	Noe avføring i hullet på brennerlokket	Rengjør brennerhetten
		Gassen i sylinderen er på vei ut	Bytt sylinder
	Backfire	Trykket er for lavt	Kontroller om det er gass i flasken og om ventilen er åpnet
		Noe renner over hullet i brennerlokket eller det er fekulens	Rengjør brennerhetten
		Brenningstiden er for lang	Pauseres og brukes igjen etter avkjøling
	Flameout	Gasstrykket er for lavt	Kontroller om det er gass i flasken og om ventilen har blitt åpnet eller skadet
Støyen ved utflamming er for stor		Flammeutslagshastigheten er for rask	Senk hastigheten
