BRUKSANVISNING DCMWP500 DEWALT

Svenska (översatt från de ursprungliga instruktionerna) 193

Overhedningsindikator (fig. U)

1) Sikkerhet på arbeidsområdet

- Ikke bruk gressklipperen barbent eller när du har på sandaler. Bruk alltid solid fottøy.

Hastighetsjusteringshjul (fig. W)

Overbelastning av gressklipper

Du har valt ett DEWALT -verktyg. År av erfarenhet, grundlig produktutveckling och innovation gör DEWALT till en av de pålitligaste partnerna för fackmannamässiga elverktygs-användare.

Tekniska data

		DCMWP500 DCMWSP550
Spänning V	DC	54 54
Batterityp Litiumjon Litiumjon
Varvtal obelastad /min 2500 2500
Maximal hastighet /min 2800 2800
Knivlängd cm 53 53
Vikt kg 26 29
Buller- och vibrationsvärden (triax vektorsumma) i enlighet med EN62841-1
L_PA (emissionsljudrycksnivå)	dB(A)	77	77
K (osäkerhet för angiven ljudnivå)	dB(A)	3	3
L_WA (ljudnivå)	dB(A)	84	84
K (osäkerhet för angiven ljudnivå)	dB(A)	1.3	1.3
Vibrationspåverkan på hand/arm:
Vibrationsemissionsvärde a_h = m/s	2	2,5	2,5
Osäkerhet K =	m/ʒ	1,5	1,5

Den vibrations- och/eller bulleremissionsnivå som anges i detta informationsblad har uppmätts i enlighet med ett standardiserat test som anges i EN62841 och det kan användas för att jämföra ett verktyg med ett annat. Den kan användas för att få fram en preliminär uppskattning av exponeringen.

VARNING! Den deklarerade vibrations- och/eller bulleremissionsnivå som anges gäller vid verktygets huvudsakliga användning. Om verktyget emellertid används för andra tillämpningar, med andra tillbehör, eller om det är dåligt underhållet kan vibrations- och/eller bulleremissionsnivån avvika. Detta kan avsevärt öka exponeringsnivån under hela arbetsperioden.

En uppskattning av exponeringsnivån för vibrationer och/eller buller bör dessutom ta med i beräkningen de gånger verktyget är avstängt, eller när det är igång utan att utföra arbete. Detta kan avsevärt minska exponeringsnivån under hela arbetsperioden.

Identifiera ytterligare säkerhetsåtgärder för att skydda operatören från effekterna av vibrationer och/eller buller såsom att: underhålla verktyget och tillbehören, hålla händerna varma (relevant för vibrationer), organisera arbetsmönster.

EG-försäkran om överensstämmelse Maskindirektiv

54V gräsklippare DCMWP500, DCMWSP550

DEWALT garanterar att produkterna som beskrivs under

Tekniska data uppfyller:

2006/42/EG, EN 62841-1:2015 + A11:2022; EN IEC 62841-4-3:2021 + A11:2021.

Dessa produkter överensstämmer även med direktiven 2014/30/EU och 2011/65/EU.

2000/14/EG, Gräsklippare, 50 < L ≤ 70, Bilaga VI DEKRA

Testing and Certification GmbH, Handwerkstraße 15, 70565 Stuttgart, Tyskland

Anmält organ, ID-nr.: 0158

Den akustiska effekten enligt 2000/14/EG (Artikel 12, bilaga VI, 50 < L ≤ 70 cm):

L_WA (uppmätt ljudeffekt) 84 dB(A)

Osäkerhet (K) = 1.3 dB(A)

L_WA (garanterad ljudeffekt) 88 dB(A)

För mer information, kontakta DEWALT på följande adress eller se baksidan av bruksanvisningen.

Undertecknad är ansvarig för sammanställning av den tekniska filen och gör denna förklaring på DEWALTs vägnar..

Mr. Rergul

Markus Rompel

WARNING: För att minska risken för personskada, läs instruktionshandboken.

Definitioner: Säkerhetsriktlinjer

Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler.

FARA: Indikerar en omedelbart riskfylld situation som, om somte undviks, kommer att resultera i dödsfall eller allvarlig personskada.

Batterier Laddare/Laddningstid (minuter)**
Kat. # V	DC	Ah Vikt (kg)		DCB104 DCB107		DCB112/DCB1102	DCB113	DCB115/DCB1104	DCB116 DCB117 DCB118 DCB132
DCB546 18/54	6,0/2,0	1,08	60 270 170	140	90 80	40	60	90
DCB547/G	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180
DCB549	18/54	15,0/5,0	2,12	125	730	450	380	230	170	90	125	230

*Datumkod 201811475B eller senare
**Schemat över batteriladdningstider tillhandahålls endast som vägledning. Laddningstiderna varierar beroende på temperatur och batteriets skick.

WARNING: Indikerar en potentiellt riskfylld situation som, och en inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada.

SEAPP: Indikerar en potentiellt riskfylld situation som, indaren inte undviks, kan resultera i mindre eller medelmättig personskada.

OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada.

Anger risk för elektrisk stöt.

Aner risk för eldsvåda.

SÄKERHETSVARNINGAR, ALLMÄNT ELVERKTYG

WARNING: Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som levereras med detta elverktyg. Underlåtenhet att läsa alla instruktioner som listas här nedan kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA REFERENS

Termen "elverktyg" i varningarna syftar på ditt starkströmsdrivna (sladdanslutna) elverktyg eller batteridrivna (sladdlösa) elverktyg.

1) Säkerhet på Arbetsområdet

a) Håll arbetsområdet rent och ordentligt upplyst. Belamrade eller mörka områden inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva atmosfärer, såsom i närvaron av lättantändliga vätskor, gaser eller damm. Elektriska verktyg ge upphov till gnistor som kan antända dammet eller ångorna.
c) Håll barn och åskådare borta meda du arbetar med ett elverktyg. Distraktioner kan göra att du förlorar kontrollen.

2) Elektrisk Säkerhet

a) Kontakterna till elverktyget måste matcha uttaget. Modifiera aldrig kontakten på något sätt. Använd inte några adapterpluggar med jordanslutna (jordade) elektriska verktyg. Omodifierade kontakter och matchande uttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordanslutna eller jordade ytor såsom rör, värmeelement, spisar och

kylskåp. Det finns en ökad risk för elektrisk chock om din kropp är jordansluten eller jordad.

c) Utsätt inte elektriska verktyg för regn eller våta förhållanden. Vatten som kommer in i ett elverktyg ökar risken för elektrisk stöt.

d) Missbruka inte sladden. Använd aldrig sladden till att bära, dra eller koppla bort elverktyget från strömmen. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt.

e) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för utomhusanvändning. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt.

f) Om arbete med ett elverktyg i en fuktig lokal är oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare (RCD). Användning av en RCD minskar risken för elektrisk stöt.

3) Personlig Säkerhet

a) Var vaksam, ha koll på vad du gör och använd sunt förnuft när du arbetar med ett elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan resultera i allvarlig personskada.
b) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning såsom dammfilterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador.
c) Förebygg oavsiktlig igångsättning. Se till att strömbrytaren är i frånläge innan du ansluter till strömkällan och/eller batteripaketet, plockar upp eller bär verktyget. Att bära elektriska verktyg med ditt finger på strömbrytaren eller att strömsätta elektriska verktyg som har strömbrytaren på är att invitera olyckor.
d) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada.
e) Böj dig inte för långt. Bibehåll alltid ordentligt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer.

f) Klä dig ändamålsenligt. Bär inte lösa kläder eller smycken. Håll här, beklädnad och handskar borta från delar i rörelse. Lösa kläder, smycken eller långt här kan fastna i delar i rörelse.
g) Om det finns anordningar för anslutning av apparater för dammutrensning och insamling, se till att dessa är anslutna och används på ett korrekt sätt. Användning av dammuppsamling kan minska damm-relaterade faror.
h) Bli inte vårdslös och ignorera inte säkerhetsprinciperna trots att du är van att använda verktyg. Vårdslöst handlande kan leda till allvarlig kroppsskada på en bråkdel av en sekund.

4) Användning och Skötsel av Elverktyg

a) Tvinga inte elverktyget. Använd det korrekta elverktyget för din tillämpning. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastighet för vilket det konstruerades.
b) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras.
c) Dra ur kontakten från strömkällan och/eller batteripaketet, om det är löstagbart, från elverktyget innan du gör några justeringar, byter tillbehör eller lägger elverktygen i förvaring. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt starta elverktyget.
d) Förvara elektriska verktyg som inte används utom räckhåll för barn, och låt inte personer som är obekanta med elverktyget eller med dessa instruktioner använda elverktyget. Elektriska verktyg är farliga i händerna på outbildade användare.
e) Underhåll elektriska verktyg. Kontrollera för feljustering eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg.
f) Håll kapningsverktyg vassa och rena. Ordentligt underhållna kapningsverktyg med vassa sågkanter är mindre sannolika att fastna och är lättare att kontrollera.
g) Använd elverktyget, tillbehören och verktygssatserna, etc. i enlighet med dessa instruktioner, och ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Användningen av elverktyget för andra verksamheter än de som det är avsett för skulle kunna resultera i en farlig situation.
h) Se till att handtagen och greppytorna är torra och fria från olja och fett. Hala handtag och greppytor förhindrar säker hantering och kontroll av verktyget i oväntade situationer.

5) Användning och Skötsel av Batteridrivna Verktyg

a) Ladda endast med den laddare som är specificerad av tillverkaren. En laddare som passar till en typ av batteripaket kan ge upphov till brandfara när den används tillsammans med ett annat batteripaket.
b) Använd elverktygen enbart med därtill avsedda batteripaket. Användning av andra batteripaket kan ge upphov till skaderisk och eldsvåda.
c) När batteripaketet inte används, håll det borta från andra metallföremål, såsom gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa en förbindelse från ena polen till den andra. Kortslutning av batteripolerna kan ge upphov till brännskador eller eldsvåda.
d) Under missbruksförhållanden kan vätska komma ut från batteriet, undvik kontakt med denna. Om kontakt oavsiktligt inträffar, spola med vatten. Om vätska kommer i kontakt med ögonen, uppsök medicinsk hjälp. Vätska som kommer ut från batteriet kan ge upphov till irritation eller brännskador.
e) Använd inte ett batteripaket eller ett verktyg som är defekt eller modifierat. Defekta eller modifierade batterier kan fungera oförutsägbart och ge upphov till brand, explosion eller risk för kroppsskador.
f) Utsätt inte batteripaketet eller verktyget för eld eller höga temperaturer. Utsättande för eld eller temperaturer över 130 °C kan orsaka en explosion.
g) Följ alla instruktioner gällande laddningen och ladda inte batteripaketet eller verktyget utanför det temperaturområde som anges i bruksanvisningen. Att ladda på fel sätt eller utanför det angivna temperaturområdet kan skada batteriet och höjer brandrisken.

6) Service

a) Se till att ditt elverktyg får service av en kvalificerad reparatör, som endast använder identiska ersättningsdelar. Detta säkerställer att elverktygets säkerhet bibehålles.
b) Gör aldrig service på skadade batteripaket. Service av batteripaket bör endast genomföras av tillverkaren eller auktoriserade tjänsteleverantörer.

Säkerhetsvarningar gräsklippare

1. Utsätt inte gräsklipparen för regn eller våta förhållanden. Detta kan öka risken för elektriska stötar.
2. Använd inte gräsklipparen under dåliga väderförhållanden, särskilt när det är risk för åska. Detta minskar risken för åsknedslag.
3. Inspektera noggrant området för vilda djur där gräsklipparen ska användas. Vilda djur kan skadas av gräsklipparen under drift.

4. Kontrollera noggrant det område där gräsklipparen ska användas och ta bort alla stenar, pinnar, ledningar, ben och andra främmande föremål. Ivägslungade föremål kan orsaka personskador.

5. Innan användning ska du alltid kontrollera visuellt om kniven, knivmuttern eller knivenheten är slitna eller skadade. Slitna eller skadade delar ökar risken för skador.

6. Kontrollera ofta att gräsuppsamlaren inte är utsliten eller är felinriktad. En sliten eller skadad gräsuppsamlare kan öka risken för personskador.
7. Behåll skydden på plats. Skydden måste fungera och vara korrekt monterade. Ett skydd som är löst, skadat eller inte fungerar korrekt kan orsaka personskador.
8. Håll alla kylluftintag fria från skräp. Blockerade luftintag och skräp kan leda till överhettning eller risk för brand.
9. Bär alltid halkfria och skyddande skor när du använder gräsklipparen. Använd inte gräsklipparen när du är barfota eller använder öppna sandaler. Detta minskar risken för skador på fötterna från kontakt med den roterande kniven.
10. Bär alltid långbyxor när du använder gräsklipparen. Exponerad hud ökar sannolikheten för skador från utslungade föremål.
11. Använd inte gräsklipparen i vått gräs. Gå med produkten. Spring aldrig. Detta minskar risken för att halka och falla vilket kan leda till personskador.
12. Klipp inte på överdrivet branta sluttningar. Detta minskar risken för förlust av kontroll, halka och fall vilket kan leda till personskada.
13. När du arbetar i sluttningar, var alltid säker på ditt fotfäste, arbeta alltid tvärs över sluttningar, aldrig upp eller ner och iaktta extrem försiktighet när du byter riktning. Detta minskar risken för förlust av kontroll, halka och fall vilket kan leda till personskada.
14. Var extra försiktig när du backar eller drar gräsklipparen mot dig. Var alltid medveten om din omgivning. Detta minskar risken för att snubbla under drift.
15. Rör inte vid knivar och andra farliga rörliga delar medan de fortfarande är i rörelse. Detta minskar risken för skador från rörliga delar.
16. När material som fastnat tas bort eller rengöring görs på enheten, se till att alla strömbrytare är avstängda och att batteriet är borttaget eller frånkopplat. Oväntad start av gräsklipparen kan resultera i allvarliga personskador.
17. Stoppa kniven om maskinen måste lutas för transport när du passerar ytor annat än gräs och när du transporterar maskinen till och från det område som ska klippas.
18. Luta inte maskinen när du slår på motorn.
19. Stoppa maskinen och ta ur säkerhetsnyckeln och löstagbara batteri(er), se till att alla rörliga delar har stannat helt.

- Inspektera maskinen för skador och gör reparationer innan du startar och använder gräsklipparen om du har kört på något.

- Om maskinen börjar vibrera onormalt och sedan omedelbart inspektera för skador, byt ut eller reparera alla skadade delar och kontrollera och dra åt eventuella lösa delar.

1. Töm gräsuppsamlaren före förvaring.

Säkerhetsinstruktioner

VARNING: Vid användning av sladdlösa redskap skå grundläggande säkerhetsanvisningar, inklusive nedanstående, alltid följas. Detta för att minska risken för brand, stötar, personskador och materialskador.

WARNING: Vid användning av maskinen ska säkerhetsföreskrifterna följas. För din egen och närvarande personers säkerhet bör du läsa dessa instruktioner innan du använder maskinen. Spara instruktionerna för senare bruk.

• Läs hela den här bruksanvisningen noggrant innan du börjar använda apparaten.
• Användningsområdet beskrivs i den här bruksanvisningen. Användning av andra tillbehör eller tillsatser eller andra åtgärder som utförs med apparaten än de som rekommenderas i den här bruksanvisningen kan leda till personskador.
• Spara den här bruksanvisningen för framtida bruk.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA REFERENS

Använda din apparat

Var alltid försiktig när du använder apparaten.

- Apparaten är inte avsedd att användas av unga eller oerfarna personer utan övervakning.

- Apparaten ska inte användas som leksak.

- Låt inte barn eller djur komma i närheten av arbetsområdet eller röra vid apparaten.

- Om det finns barn i närheten när du använder apparaten ska de övervakas noga.

- Använd det endast på torra ställen. Skydda apparaten från väta.

• Doppa aldrig ned apparaten i vatten.

- Öppna inte höljet. Det finns inga användarservicebara delar på insidan.

- För att undvika explosionsrisk bör du inte använda apparaten i omgivningar med brandfarliga vätskor, gaser eller damm.

- Innan användning ska du alltid kontrollera om kniven, knivmuttern eller klippmontaget är slitna eller skadade. Byt ut slitna eller skadade komponenter i set för att bevara balansen.

- Använd inte maskinen i närheten av andra människor, främst barn eller husdjur.

- Kom ihåg att det är användaren som ansvarar för olyckor och risker som andra människor eller deras egendom utsätts för.

Innan användning

• Bär alltid kraftiga skor och långbyxor när du använder maskinen. Använd inte maskinen när du är barfota eller använder öppna sandaler. Undvik att använda kläder som sitter löst eller som ha hängande snören eller öglor.
• Inspektera alltid området noggrant där maskinen ska användas och rensa bort alla föremål som kan kastas iväg av maskinen.
• Innan användning ska du alltid kontrollera om kniven, knivmuttern eller knivenheten är slitna eller skadade. Byt slitna

eller skadade komponenter i satser för att bibehålla balansen. Byt skadade eller oläsliga etiketter.

Efter användning

• När apparaten inte används ska den förvaras på en torr plats med god ventilation och utom räckhåll för barn.
• Barn ska inte ha åtkomst till förvarade apparater.
• När apparaten förvaras eller transporteras i en bil ska det placeras i bagageutrymmet eller spännas fast så att det inte rör sig vid plötsliga ändringar av hastighet eller riktning.

Kontroll och reparationer

• Innan användning bör du kontrollera att apparaten är hel och att inga delar är skadade. Kontrollera att inga delar är trasiga, att strömbrytaren fungerar och att inget annat föreligger som kan påverka dess funktion.
• Använd inte apparaten om någon del har skadats eller gått sönder.
• Låt en auktoriserad verkstad reparera eller byta ut skadade eller trasiga delar.
• Försök aldrig ta bort eller byta ut andra delar än dem som anges i den här bruksanvisningen.
• Var försiktig när du justerar gräsklipparen så att inte fingrarna fastnar mellan knivar/delar som rör sig och maskinens fasta delar.
• När du reparerar knivarna ska du tänka på att knivarna kan roteras även om strömmen är avstängd.

Ytterligare säkerhetsanvisningar för gräsklippare

• Transportera inte maskinen medan strömkällan är påslagen.
• Håll gräsklipparen i ett stadigt grepp med båda händerna vid användning.
• Om du någon gång behöver luta gräsklipparen ska du ha båda händerna i rätt läge för användning när gräsklipparen lutas. Håll båda händerna i rätt läge för användning tills gräsklipparen åter står på marken.
• Lyssna aldrig på radio eller musik i hörlurar när du använder gräsklipparen.
• Försök aldrig justera hjulhöjden medan motorn är igång eller när säkerhetsnyckeln sitter på sin plats.
• Om gräsklipparen kör fast ska du släppa säkerhetsbygeln för att stänga av den och vänta tills kniven stannat innan du försäker att ta bort det som fastnat eller tar bort något från klipparens undersida.
• Håll händerna och fötterna borta från knivområdet.
• Håll bladen vassa. Använd alltid skyddshandskar när du hanterar gräsklipparens kniv.
• Om du använder gräsuppsamlaren bör du regelbundet kontrollera att den inte är utsliten eller har skadats. Om den är alltför sliten bör du för din egen säkerhet byta ut gräsuppsamlaren mot en ny.

• Var extra försiktig när du backar eller drar gräsklipparen mot dig.

• Ha inte händer eller fötter i närheten av eller under gräsklipparen. Stå aldrig framför utmatningsöppningarna.

• Rensa området där gräsklipparen ska användas från stenar, grenar, ledningar, leksaker, ben osv. eftersom de kan kastas iväg av knivarna. Föremål som träffas av knivarna kan orsaka allvarliga personskador. Stanna bakom handtaget när motorn är igång.
• Var inte barfota och bär inte sandaler när du använder gräsklipparen. Bär alltid kraftiga skor.
• Dra inte gräsklipparen baklänges om det inte är absolut nödvändigt. Titta alltid nedåt och bakåt innan och medan du drar gräsklipparen baklänges.
• Rikta aldrig utmatningen mot någon annan. Undvik utmatning mot en vägg eller ett hinder. Material kan studsa tillbaka mot användaren. Släpp säkerhetsbygeln för att stänga av gräsklipparen och låt kniven stanna innan du korsar grusområden.
• Använd inte gräsklipparen om inte gräsuppsamlare, utkastarskydd, bakre skydd och andra säkerhetsanordningarna är monterade och fungerar. Kontrollera alla skydd och säkerhetsanordningarna regelbundet för att säkerställa att de är hela och fungerar som de ska. Byt ut skadade skydd och säkerhetsanordningar innan fortsatt användning.
• Lämna aldrig gräsklipparen obevakad när den är igång.
• Släpp alltid säkerhetsbygeln för att stoppa motorn och vänta tills kniven har stannat helt innan gräsklipparen rengörs, gräsbehållaren tas bort, utkastarskyddet rensas, gräsklipparen lämnas obevakad eller justeringar, reparationer eller kontroller utförs.
• Använd bara gräsklipparen i dagsljus eller i bra artificiell belysning när föremål inom arbetsområdet är väl synliga från gräsklipparens arbetsområde.
• Använd inte gräsklipparen när du är påverkad av alkohol eller droger eller när du är trött eller sjuk. Var alltid uppmärksam, titta på vad du gör och använd vanligt sunt förnuft.
• Undvik farliga miljöer. Använd aldrig gräsklipparen i fuktigt eller vätt gräs och använd den aldrig när det regnar. Se alltid att alltid ha bra fotfäste. Gå alltid, spring aldrig.
• Om gräsklipparen börjar vibrera på ett onormalt sätt ska du släppa säkerhetsbygeln, vänta tills kniven har stannat och sedan genast orsaken till problemet. Vibrationer innebär oftast problem, se Felsökningsguiden för råd vid onormala vibrationer.
• Bär alltid skyddsglasögon och munskydd när du använder gräsklipparen.
• Det kan vara farligt att använda tillbehör som inte är rekommenderade för användning med den här gräsklipparen. Använd enbart tillbehör godkända av DEWALT.
• Sträck dig inte för längt när du använder gräsklipparen. Se till att du alltid har säkert fotfäste och god balans när du använder gräsklipparen.

• Arbeta tvärs över sluttningar, inte upp och ner. Var mycket försiktig när du byter riktning vid arbete på sluttningar.

• Se upp för hål, hjulspår, gupp, stenar eller andra dolda föremål. Ojämn terräng kan orsaka halk- och fallskador. Långt gräs kan dölja hinder.

• Klipp inte i vått gräs eller mycket branta sluttningar. Dåligt fotfäste kan orsaka halk- och fallskador.
• Klipp inte i närheten av branter, diken eller sluttningar. Du kan tappa fotfästet eller balansen.
• Låt alltid gräsklipparen svalna innan du ställer undan den.
• Dra ur kontakten från uttaget och ta bort batteriet från maskinen. Se till att alla rörliga delar har stannat helt:
• Varje gång du lämnar maskinen;
• Innan du tar bort en blockering;
• Innan du kontrollerar, rengör eller arbetar med apparaten.

Säkerhet för andra

• Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt eller fått instruktioner om användning av apparaten av en person som är ansvarig för deras säkerhet.
• Barn måste hållas under uppsikt så att de inte leker med verktyget.
• Inspektera maskinen för skador och gör reparationer vid behov om du har kört på något.

Kvarstående risker

Trots tillämpning av de relevanta säkerhetsbestämmelserna och användning av säkerhetsapparater kan vissa återstående risker inte undvikas. De är:

• Skador orsakade av att roterande/rörliga delar vidrörs.
• Skador som uppstår vid byte av delar, blad eller tillbehör.
• Skador som orsakas av långvarig användning av ett verktyg. Se till att regelbundet ta vilopauser när du använder ett verktyg under en längre period.
  • Hörselnedsättning.
• Hälsorisker orsakade av inandning av damm när verktyget används (exempel: arbete med trä, särskilt ek, bok och MDF).
• Risk för personskada på grund av flygande partiklar.
• Lyft aldrig upp eller bär en apparat medan motorn körs.
• Risk för brännskador på grund av att tillbehör blir heta under arbetet.

SPARA DESSA INSTRUKTIONER

Laddare

Laddare från DEWALT kräver ingen justering och är designade för att vara så enkla som möjligt att använda.

Elsäkerhet

Den elektriska motorn har konstruerats för endast en spänning. Kontrollera alltid att strömförsörjningen motsvarar spänningen på klassificeringsplattan. Kontrollera också att spänningen på din laddare är den samma som i elnätet.

Din DEWALT laddare är dubbelisolerad i enlighet med EN60335; därför behövs ingen jordledning.

Om nätsladden är skadad får den endast bytas ut av DEWALT eller en auktoriserad serviceorganisation.

Användning av förlängningssladd

En förlängningssladd skall inte användas såvida det inte är absolut nödvändigt. Använd en godkänd förlängningssladd, som är lämplig för laddarens strömbehov (se Tekniska data). Minsta ledarstorlek är 1 mm ^2 ; maximal längd är 30 m.

Om du använder en sladdvinda, linda alltid av sladden fullständigt.

Viktiga säkerhetsinstruktioner för alla batteriladdare

SPARA DESSA INSTRUKTIONER: Denna manual innehåller viktiga säkerhets- och driftinstruktioner för kompatibla batteriladdare (se Tekniska data). Innan laddaren används, läs igenom alla instruktioner och varningar om laddaren, batteriet och produkten för användning av batteri.

VARNING: Risk för stötar. Låt ingen vätska komma in i lånaren. Det kan resultera i elektriska stötar.

WARNING: Vi rekommenderar användning av römsenhet med en restströmsmärkning på 30 mA eller mindre.

SENPP: Risk för brännskada. För att minska risken fändador, ladda endast DEWALT uppladdningsbara batterier. Andra typer av batterier kan gå sönder och orsaka personskador och skadegörelse.

SEAPP: Barn bör övervakas för att säkerställa att de inte med apparaten.

OBSERVERA: Under vissa förhållanden när laddaren är inkopplad i eluttaget kan de exponerade laddningskontakterna inuti laddaren kortslutas av främmande föremål. Främmande föremål som är ledande såsom, men inte begränsat till, stålull, aluminiumfolie eller ansamling av metapartiklar bör hållas borta från laddningshålrummet. Koppla alltid ifrån laddaren från eluttaget när det inte finns något batteri i hålrummet. Koppla ifrån laddaren vid rengöring.

• Försök INTE att ladda batteriet med någon annan laddare än de i denna bruksanvisning. Laddaren och batteriet är speciellt konstruerade att fungera tillsammans.
• Dessa laddare är inte avsedda för någon annan användning än att ladda DEWALT uppladdningsbara batterier. All annan användning kan resultera i brandrisk, elstötar eller till och med dödliga elstötar.
• Utsätt inte laddaren för regn eller snö.
• Dra ut genom att hålla i kontakten i stället för i sladden när du kopplar ur laddaren. Detta kommer att minska risken för skador på den elektriska kontakten och sladden.
• Se till att sladden placeras så att ingen går på den, snubblar på den eller att den på annat sätt riskerar att skadas.

• Använd inte en förlängningssladd såvida det inte är absolut nödvändigt. Användning av en olämplig förlängningssladd kan resultera i risk för brand, elektriska stötar eller död av elektrisk ström.

• Placera inga föremål ovanpå laddaren eller placera inte laddaren på ett mjukt underlag eftersom det kan blockera ventilationsöppningarna vilket kan resultera i intern överhettning. Placera laddaren undan från alla heta källor. Laddaren ventileras genom öppningar i överkant och underkant av höljet.

• Använd inte laddare med skadad sladd eller kontakt -byt ut den omedelbart.
• Använd inte laddaren om den utsatts för skarpa stötar, tappats eller skadats på annat sätt. Lämna den hos ett auktoriserat servicecenter.
• Demontera inte laddaren, ta den till ett auktoriserat servicecenter när service eller reparation behövs. Felaktig montering kan resultera i risker för elektriska stötar, dödsfall via elektricitet eller brand.
• Om strömsladden skadas måste den bytas omedelbart av tillverkaren, dess serviceombud eller liknande kvalificerad person för att förhindra alla faror.
• Koppla bort laddaren från vägguttaget innan du påbörjar rengöringen. Detta kommer att minska risken för elektriska stötar. Borttagning av batteriet minskar inte risken.
• Anslut ALDRIG två laddare tillsammans.
• Laddaren är konstruerad för att fungera på vanlig hushållsel på 230V. Försök inte att använda någon annan spänning. Detta gäller inte för billaddaren.

Ladda ett batteri (Bild [Fig.] B)

1. Koppla in laddaren i lämpligt uttag innan batteriet sätts i.
2. Sätt i batteriet 26 i laddaren, se till att batteriet är helt isatt i laddaren. Den röda lampan (laddning) börjar blinka upprepade gånger för att indikera att laddningsprocessen har startat.
3. Det går att se när laddningen är klar genom att den röda lampan lyser kontinuerligt. Batteriet är fulladdat och kan nu användas eller lämnas i laddaren. För att ta bort batteriet ur laddaren, tryck och håll nere batterilåsknappen 27 på batteriet.

NOTERA: För att garantera maximal prestanda och livslängd för litium-jonbatteri bör batteriet laddas fullt innan första användning.

Laddningshantering

Se nedanstående indikatorer angående batteriets laddningsstatus.

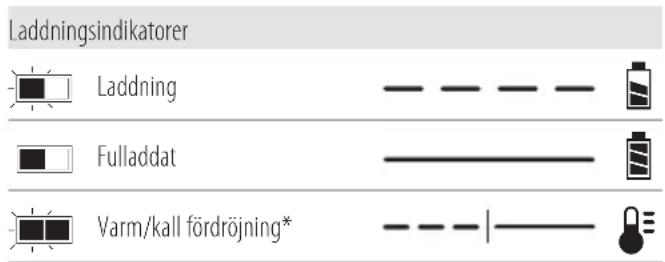

Laddningsindikatorer Laddning Fulladdat Varm/kall fördröjning*

* Den röda lampan fortsätter att blinka, men en gul indikatorlampa kommer att lysa under denna operation. När batteriet har nätt lämplig temperatur

kommer den gula lampan att slockna och laddaren återupptar laddningsproceduren.

Den/de kompatibla laddar(en/na) kommer inte att ladda ett felaktigt batteri. Laddaren kommer att indikera ett felaktigt batteri genom att vägra lysa.

NOTERA: Detta kan också betyda att det är problem med en laddare.

Om laddaren indikerar ett problem, låt testa laddaren och batteriet hos ett auktoriserat servicecenter.

Varm/kall fördröjning

När laddaren upptäcker ett batteri som är för hett eller för kallt, kommer den automatiskt att starta en varm/kall fördröjning och avbryta laddningen tills batteriet har nätt en lämplig temperatur. Laddaren växlar sedan automatiskt till paketladdningsläge. Denna funktion garanterar maximal batterilivslängd.

Ett kallt batteri kommer att ladda med en lägre hastighet jämfört med ett varmt batteri. Batteriet kommer att laddas med en lägre hastighet genom hela laddningscykeln och kommer inte att återgå till maximal laddningshastighet även om batteriet blir varmt.

DCB118-laddaren är utrustad med en intern fläkt som är designad att kyla batteriet. Fläkten slås på automatiskt när batteriet behöver svalkas. Använd aldrig laddaren om fläkten inte fungerar korrekt eller om ventilationsöppningarna är blockerade. Låt inga främmande föremål komma in på insidan av laddaren.

Elektroniskt skyddssystem

XR litiumjon-verktyg är konstruerade med ett elektroniskt skyddssystem som kommer att skydda batteriet mot överladdning, överhettning eller kraftig urladdning.

Verktyget kommer automatiskt att stängas av om det elektroniska skyddssystemet aktiveras. Om detta sker placera litiumjonbatteriet i laddaren tills det är fulladdat.

Väggmontering

Dessa laddare är designade att väggmonteras eller stå upprätt på ett bord eller arbetsyta. Vid väggmontering, placera laddaren inom räckhåll för ett elektriskt uttag och borta från hörn och andra hinder som kan påverka luftflödet. Använd baksidan av laddaren som mall för placering av monteringsskruvarna på väggen. Montera laddaren säkert med gipsskruvar (köps separat) som är minst 25,4 mm långa med ett skruvhuvud med en diameter på 7–9 mm, skruvade i trä till ett optimalt djup som lämnar ungefär 5,5 mm av skruven synlig. Rikta in öppningarna på baksidan av laddaren mot de exponerade skruvarna och för in dem helt i öppningarna.

Rengöringsinstruktioner för laddaren

WARNING: Risk för stötar. Koppla ifrån laddaren för strömuttaget innan rengöring. Smuts och flott kan avlägsnas från laddarens utsida med hjälp av en trasa eller en mjuk borste som inte är av metall. Använd inte vatten eller rengöringsvätska. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

Batteripaket

Viktiga Säkerhetsinstruktioner för alla Batteripaket

Vid beställning av utbytes-batteripaket, se till att inkludera katalognummer och spänning.

Batteripaketet är inte full-laddat när det kommer ur kartongen. Innan du använder batteripaketet och laddaren, läs säkerhetsinstruktionerna här nedan. Följ därefter de laddningsprocedurer som översiktligt beskrivs.

LÄS ALLA INSTRUKTIONER

- Ladda inte eller använd batteriet i explosiv atmosfär, såsom i närheten av brännbara vätskor, gaser eller damm. Isättning och borttagning av batteriet från laddaren kan antända dammet eller ångorna.

- Tvinga aldrig in batteripaketet in i laddaren. Modifiera inte batteripaketet på något sätt så att det passar i en icke-kompatibel laddare då batteripaketet kan brista och orsaka allvarliga personskador.

- Aldda endast batteripaketet i DEWALT laddare.

- Skvätt INTE eller sänk ned i vatten eller annan vätska.

- Förvara inte eller använd verktyget och batteriet på platser där temperaturen kan sjunka under 4 °C (39,2 °F) (såsom utomhusskjul eller byggnader i metall under vintern) eller överskrider 40 °C (104 °F) (såsom utomhusskjul eller byggnader i metall under sommaren).

- Bränn inte batteripaketet, även om det är svårt skadat och helt utslitet. Batteripaketet kan explodera i elden. Giftiga ångor och ämnen skapas när batteripaket med litium-jon bränns.

- Om batteriets innehåll kommer i kontakt med huden, tvätta omedelbart området med mild tvål och vatten.

Om batterivätskan kommer in i ögat, skölj med vatten över det öppna ögat under 15 minuter eller tills irritationen upphör. Om medicinsk omsorg behövs består batteri-elektrolyten av en blandning av flytande organiska karbonater och litiumsalter.

- Innehållet i öppnade battericeller kan ge upphov till andningsirritation. Tillhandahåll frisk luft. Om symtom kvarstår, sök medicinsk vård.

VARNING: Fara för brännskada. Batterivätskan kan vara lattantändig om den som utsätts för gnista eller eld.

WARNING: Försök aldrig att öppna batteripaketet av någon anledning. Om batteripaketets hölja spricker eller är skadat sätt inte in det i laddaren. Krossa inte, tappa eller skada batteripaketet. Använd inte ett batteripaket som fått en kraftig stöt, tappats, körts över eller skadats på något annat sätt (t.ex. genomborrad av en spik, träffad av en hammare, klivits på). Det kan resultera i elektriska stötar eller dödsfall av elektisk ström. Skadade batteripaket skall returneras till servicecenter för återvinning.

VARNING: Brandfara. Förvara eller bär inte batteripaketen på så sätt att metallföremål kan komma i kontakt med de oskyddade batteripolerna.

Exempelvis placera inte batteripaketet i förkläden, fickor,

verktygslådor, produktlådor, lådor etc. där det finns lösa spikar, skruvar, nycklar etc.

SENPP: När den inte används skall den läggas på slatan på en stabil plats så att ingen riskerar att någon snubblar på den. Vissa verktyg med stora batteripaket kan stå upprätt på batteripaketet men lätt kan vältas.

Transport

VARNING: Brandfara. Transport av batterier kan leda till e ånda om batteripolerna oavsiktligt kommer i kontakt med ledande material. Se vid transport av batterier till att batteripolerna är skyddade och väl isolerade från material som eventuellt kan komma i kontakt med dem och orsaka kortslutning.

NOTERA: Litium-jon batterier skall inten placeras i det incheckade bagaget.

DEWALT batterierna uppfyller alla tillämpliga regler för transport av farligt gods som stipuleras av industrin och rättsliga normer, vilket omfattar FN:s rekommendationer för transport av farligt gods; International Air Transport Associations (IATA) regelverk vid transport av farligt gods, de internationella föreskrifterna om transport av farligt gods till sjöss (IMDG), samt den europeiska överenskommelsen om internationell transport av farligt gods på väg (ADR). Litiumjon -celler och -batterier har klassificerats enligt testresultaten och de fastställda kriterierna i delavsnitt 38,3 i FN:s testhandbok för transport av farligt gods.

I de flesta fall kommer transport av ett DEWALT batteripaket att undantas från att klassificeras som ett fullt reglerat klass 9 farligt material. Generellt kommer endast transporter som innehåller ett litium-jonbatteri med en nominell energimärkning större än 100 Watt (Wh) krävas att de transporteras som fullt reglerat klass 9. Alla litium-jonbatterier har wattimmarna markerat på förpackningen. Vidare, på grund av bestämmelsens komplexitet rekommenderar inte DEWALT flygtransport av endast litium-jonbatteripaket oavsett märkning av wattimmar. Leverans av verktyg med batterier (kombisatser) kan accepteras för flygtransporter om märkningen av wattimmarna inte är större än 100 Wh.

Oberoende av om försändelsen klassificeras som undantagen eller helt reglerad, är det avsändaren som har ansvaret för att de aktuella bestämmelserna gällande förpackning, etikettering/märkning och dokumentation uppfylls.

Informationen som ges i detta avsnitt av handboken är given enligt bästa vetande och har ansetts vara korrekt vid tidpunkten som dokumentet skrevs. Trots det ges ingen uttrycklig eller underförstådd garanti. Det är på köparens eget ansvar att de åtgärder som vidtas uppfyller gällande bestämmelser.

Förvaringsrekmendationer

1. Den bästa förvaringsplatsen är en som är sval och torr, längt bort från direkt solljus och för mycket värme eller kyla. För optimal batterifunktionalitet och livslängd, förvara batteripaket vid rumstemperatur när de inte används.

2. För långvarig förvaring rekommenderas att förvara ett fulladdata batteripaket på en kall och torr plats utan laddare för optimalt resultat.

nOTERa: Batteripaket bör inte förvaras helt urladdade. Batteripaketet behöver laddas innan det används igen.

Etiketter på laddare och batteripaket

Förutom bilddiagrammen som används i denna manual kan etiketterna på laddaren och batteripaketet visa följande bilddiagram:

Läs instruktionshandbok före användning.

Se Tekniska data angående laddningstid.

Stick inte in ledande föremål.

Ladda inte skadade batteripaket.

Utsätt inte för vatten.

Se till att undermåliga sladdar omedelbart byts ut.

Ladda endast mellan 4 °C och 40 °C.

Endast för användning inomhus.

Kassera batteripaketet med vederbörlig hänsyn till miljön.

Ladda endast DEWALT batteripaket med avsedda DEWALT laddare. Laddning av batteripaket med andra än de avsedda DEWALT batterierna med en DEWALT laddare kan göra att de brister eller så kan det leda till farliga situationer.

Bränn inte batteripaketet.

Batterityp

Dessa batterier kan användas: DCB546, DCB547, DCB547G, DCB548, DCB549. Se Tekniska data för mer information.

Förpackningens innehåll

Förpackningen innehåller:

1gräsklippare

1gräsuppsamlare

1 sidoutkastränna

1säkerhetsnyckel

1bruksanvisning

OBs: Batteri, laddare och förvaringsläda medföljer inte N-modeller. Batteri och laddare medföljer inte NT-modeller. B-modeller inkluderar Bluetooth®-batteri.

OBs: Bluetooth®-märkningen och logotyper är registrerade varumärken som ägs av Bluetooth®, SIG, Inc. och all användning av sådan märkning av DEWALT sker under licens. Övriga varumärken och varumärkesnamn tillhör respektive ägare.

• Kontrollera om verktyget, delar eller tillbehör fått skador som kan tänkas ha uppstått under transporten.
• Ta dig tid att grundligt läsa igenom och förstå denna bruksanvisning innan verktyget tas i bruk.

Märkningar på verktyg

Följande bildikoner visas på verktyget:

Läs bruksanvisningen före användning.

Utsätt den inte för regn.

Spraya inte med vatten.

Använd alltid lämpligt ögonskydd.

Bär alltid lämpligt hörselskydd.

Tänk på att knivarna är vassa.

För att undvika risken för allvarliga skador, klipp inte sluttningar i en vinkel på mer än 15°/25 %.

Klipp inte nedför sluttningar.

Klipp inte uppför sluttningar.

Arbeta tvärs över sluttningar på mindre än 15°/25 %.

Titta alltid nedåt och bakåt innan och medan du drar gräsklipparen baklänges.

Använd inte maskinen utan att den bakre luckan eller utloppsrännan på baksidan är på plats.

Kör maskinen med den bakre luckan och utloppsrännan på baksidan på plats.

Kör maskinen med den bakre luckan och gräsuppsamlaren på plats.

Kontrollera alltid klippområdet innan du klipper och ta bort föremål som kan slungas iväg av kniven.

De roterande knivarna kan orsaka allvarliga skador. Håll händer och fötter borta från klippaggregatet och utloppsöppningen hela tiden. Se alltid till att kniven har stannat. Släpp säkerhetsbygeln för att stänga av gräsklipparen, vänta tills kniven stannat (ca 3 sek) och ta därefter ur säkerhetsnyckeln och batteriet innan du tar bort och byter gräsuppsamlare, rengör, underhåller, transporterar eller lyfter gräsklipparen.

Stäng av gräsklipparen, vänta tills kniven stannat (ca 3 sekunder) och ta därefter ur säkerhetsnyckeln och batteriet innan du rengör, servar, transporterar eller lyfter gräsklipparen.

Föremål som träffas av knivarna kan orsaka allvarliga personskador. Stanna bakom handtaget när motorn är igång. Se alltid till att personer och husdjur inte är i närheten av gräsklipparen när den är i drift. Släpp säkerhetsbygeln för att stänga av gräsklipparen, vänta tills kniven stannat (ca 3 sekunder) och ta därefter ur säkerhetsnyckeln och batteriet.

Håll barn och åskådare borta medan gräsklipparen används.

Produktionsdatumkoden 61 består av 4-siffrigt år följt av 2-siffrig vecka och avslutas av en 2-siffrig fabrikskod.

Beskrivning (fig. A)

WARNING: Modifiera aldrig elverktyget eller någon del av det. Skada eller personskada kan uppstå.

1 Enkeltryckshandtag
2 Handtagsstöd
3 Knapp för att lossa handtaget
4 Huvudhandtag
5 Knapp för att lossa handtaget
6 Säkerhetsnyckel
7 Kopplingsdosa
8 Säkerhetsbygel
9 Själgående drift-handtag (endast DCMWSP550)
10 Hastighetsjusteringsratt (endast DCMWSP550)
11 Strömbrytare
12 Kontrollpanel
13 Överhettningsindikator
14 Indikator för klippbelastningsmätare
15 Handtagsvikindikator
16 Indikator för knivslipning
17 Knapp för knivåterställning
18 Laddningsstatus
19 Lucka batterifack
20 Inställningsspak klipphöjd
21 Lucka bakre öppning
22 Gräsuppsamlare
23 Handtag gräsuppsamlare
24 Mulchingplugg (finfördelning)
25 Bakre utmatningsöppning

Avsedd användning

Denna gräsklippare har designats för professionella gräsklippningsarbeten.

ANVÄND INTE under våta förhållanden eller i närheten av lättantändliga vätskor eller gaser.

Denna gräsklippare är en professionell gräsklippningsapparat.

LÄT INTE barn komma i kontakt med verktyget. Övervakning krävs när oerfarna användare använder detta verktyg.

• Små barn och fysiskt svaga personer. Denna apparat är inte avsedd att användas av små barn eller fysiskt svaga personer utan övervakning.
• Denna produkt är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt av en person som är ansvarig för deras säkerhet. Barn skall aldrig lämnas ensamma med denna produkt.

MONTERING OCH JUSTERING

FARA: För att minska risken för allvarliga forskador, stäng av enheten och ta bort säkerhetsnyckeln och batteriet innan några justeringar görs eller tillbehör monteras eller tas bort. En oavsiktligstart kan orsaka skador.

Justeringar av enkeltryckshandtag (fig. D, E)

Gräsklipparen levereras i förvaringsläge. Du kommer att behöva justera enkeltryckshandtaget 1 till driftposition innan du fortsätter.

Lyft upp enkeltryckshandtaget (fig. D, E)

1. För att låsa upp enkeltryckshandtaget 1 från förvaringsläget, tryck på handtagets upplåsningsknapp 3.
   OBS: Handtagets upplåsningsknapp 3 finns på baksidan av handtagsstödet 2.
   OBS: Huvudhandtaget 4 måste skjuta ut något från båda sidorna av rören på enkeltryckshandtaget innan du lyfter upp handtaget 1 från förvaringspositionen som visas i fig D.
2. Lyft enkeltryckshandtaget 1 till låst läge. Lyssna efter ett hörbart klick och se till att enkeltryckshandtaget 1 är låst i position innan du fortsätter.
3. Förläng huvudhandtaget 4 utåt tills ett antal hörbara klick hörs. Enkeltryckshandtaget 1 är nu i driftläge.
   OBS: Var noga med att inte böja, dra eller belasta sladden på annat sätt 28.

Justera huvudhandtagshöjden (fig. F)

Huvudhandtaget 4 dras ut om användaren är lång.

1. För att förlänga huvudhandtaget 4 till det lägre höjdläget, tryck på handtagets frigöringsknapp 5 och dra huvudhandtaget bort från handtagsstödet 2 tills ett hörbart klick hörs, vilket indikerar att det är låst i det lägre läget.

OBS: Handtagets frigöringsknapp 5 finns på baksidan av handtagsstödet 2.

1. För att förlänga huvudhandtaget 4 till det övre höjdläget, tryck på handtagets frigöringsknapp 5 och dra huvudhandtaget bort från handtagsstödet 2 tills

ett hörbart klick hörs, vilket indikerar att det är låst i det övre höjdläget.

1. Se till att huvudhandtaget 4 läses på plats innan du fortsätter.
   OBS: När batteriet 26 och säkerhetsnyckeln 6 är insatta och ssäkerhetsbygeln 8 är utdragen, kommer handtagets vikindikator 15 att lysa om enkeltryckshandtaget 1 inte är låst på plats.
2. För att dra ut huvudhandtaget 4 till det lägre höjdläget, tryck på handtagets frigöringsknapp 5 och tryck huvudhandtaget 4 mot handtagsstödet 2 tills ett hörbart klick hörs, vilket indikerar att det är låst i det lägre läget.
3. Se till att huvudhandtaget 4 låses på plats innan du fortsätter.

Förvaringsläge (fig. G-L)

FARA: INNAN DU SÄTTER I ELLER TAR UT BÄKTERIERNA SKA DU KONTROLLERA ATT SÄKERHETSNYCKELN ÄR BORTTAGEN.

FARA: Stäng av enheten och ta bort säkerhetsnyckeln och batteriet.

1. För att dra ut huvudhandtaget 4 till det lägre höjdläget, tryck på handtagets frigöringsknapp 5 och tryck huvudhandtaget 4 mot handtagsstödet 2 tills två hörbara klick hörs, vilket indikerar att båda sidorna av handtagen är låsta i läge. Huvudhandtaget 4 måste sitta helt mot handtagsstödet.

OBS: Huvudhandtaget 4 måste haka i handtagsfönstren helt 29. Om de inte är inkopplade enligt fig. G, tryck huvudhandtaget 4 mot handtagsstödet 2 tills två hörbara klick hörs och båda sidorna av handtagsfönstren 29 är stängda som visas i fig. H.

OBS: Se till att de två förvaringsspärrarna 30 på baksidan av enkeltryckshandtagets 1 rör poppar utåt som visas i fig. J innan du sänker enkeltryckshandtaget 1 till förvaringsläget.

1. Vik enkeltryckshandtaget 1 mot framhjulen 32 till förvaringsläget. Lyssna efter två hörbara klick när de två förvaringsspärrarna 30 skjuts in i förvaringsuttagen 31 som visas i fig. K.
2. Se till att enkeltryckshandtaget 1 låses på plats innan du fortsätter.
3. Gräsklipparen kan förvaras stående, med uppsamlaren borttagen eller platt på hjulen som visas i fig. L. OBS: Var noga med att inte böja, dra eller belasta sladden på annat sätt 28.

Gräsuppsamlare (bild M)

FARA: Stäng av enheten och ta bort säkerhetsnyckeln davatteriet.

1. Lyft den bakre luckan 21, ta bort mulchingpluggen 24 och placera gräsuppsamlaren 22 på gräsklipparen så att uppsamlarens flikar 33 skjuts in i spåren 39 på insidan av plastytorna på handtagsfästena. Sänk sedan den bakre luckan 21.

OBS: Om den är installerad, ta bort utloppsrännan på baksidan 25 och se till att det bakre luckans lock 21 är helt uppe innan gräsuppsamlaren installeras 22.

Mulching (kompostering) (bild N)

FARA: Stäng av enheten och ta bort säkerhetsnyckeln och batteriet.

1. För att använda gräsklipparen i mulchläge, ta bort gräsuppsamlaren 22 eller baksidans utkastränna 25.
2. Lyft den bakre luckans lock 21 och skjut in mulchingpluggen 24 helt in i gräsklipparen.
3. Se till att stiften 35 på mulchingpluggen 24 går i ingrepp i skårorna 36 på gräsklipparen som visas i fig. N.
4. Se till att den bakre luckan 21 är stängd.

Sidoutkast (bild 0)

FARA: Stäng av enheten och ta bort säkerhetsnyckeln och Batteriet.

1. För att använda gräsklipparen i mulchläge, ta bort gräsuppsamlaren 22.
   OBs: Om installerad, ta bort mulchingpluggen 24.
2. Lyft det bakre luckans lock 21 och haka på utloppsrännan på baksidan 25 på gräsklipparen och koppla in spåret till vänster som visas i fig. O.
3. Släpp den bakre luckans lock 21 och se till att utloppsrännan på baksidan 25 är säkrad på plats innan du använder gräsklipparen.

Justera gräsklipparens höjd (fig. P)

Klipphöjden kan justeras med höjdinställningsspaken 20

OBs: Om du är osäker på vilken höjd du skall klippa på, börja klippa med höjdinställningsspaken 20 på den högsta höjden och justera höjden nedåt så som behövs.

Ställ in klipphöjden

1. Dra gräsklipparens höjdjusteringsspak 20 ut från lässpåret 37.
2. Flytta höjdjusteringsspaken 20 mot apparatens baksida för att öka klipphöjden.
3. Flytta höjdjusteringsspaken 20 mot apparatens framsida för att sänka klipphöjden.
4. Skjut höjdinställningsspaken 20 in i ett av lässpåren 37.

DRIFT

FARA: För att minska risken för allvarliga parkenskador, stäng av enheten och ta bort säkerhetsnyckeln och batteriet innan några justeringar görs eller tillbehör monteras eller tas bort. En oavsiktligstart kan orsaka skador.

Korrekt handplacering (fig. Q, R)

VARNING: För att minska risken för allvarlig personskada alltend ALLTID korrekt handplacering såsom visas.

WARNING: För att minska risken för allvarlig personskada, källLLTID verktyget säkert, för att förekomma en plötslig reaktion.

DCMWP500

Korrekt handposition kräver att båda händerna tar tag i huvudhandtaget 4 och säkerhetsbygeln 8 som visas i fig. Q.

DCMWsP550

Korrekt handposition kräver att båda händerna tar tag i huvudhandtaget 4 och säkerhetsbygeln 8 samtidigt när maskinen inte är i självgående läge; och båda händerna tar tag i huvudhandtaget, säkerhetsbygeln och handtaget för självgående drift 9 samtidigt i självgående läge som visas i fig. R.

LÄS IGENOM BRUKSANVISNINGEN INNAN GRÄSKLIPPAREN ANVÄNDS

Se fig. A i början av denna bruksanvisning för en komplett lista med komponenter. Spara denna manual för kommande referens.

FARA: Vass kniv i rörelse. Använd inte gräsklipparen i läväge om den bakre luckan inte stängs av fjäderbelastningen eftersom det kan leda till allvarliga skador. Lämna in gräsklipparen på närmaste servicecenter för reparation.

FARA: Använd inte gräsklipparen såvida inte handtaget och läst på plats.

FARA: Vass kniv i rörelse. Använd aldrig gräsklipparen i pamlarläget såvida inte upphängningskroken på gräsuppsamlaren sitter fast korrekt på gräsklipparen och den bakre utkastarluckan vilar fast mot ovansidan på gräsuppsamlaren annars kan allvarliga skador uppstå.

FARA: Vass kniv i rörelse. Kör inte gräsklipparen i slastomningsläge om inte utkastrännan på den bakre sidan är korrekt installerad med den bakre luckans lock vilande stadigt mot den.

WARNING: Låt gräsklipparen arbeta i sin egen takt. Overbelasta inte.

Montering och borttagning av batteriet (fig. S)

FARA: INNAN DU SÄTTER I ELLER TAR UT BÄK TERRIERNA SKA DU KONTROLLERA ATT SÄKERHETSNYCKELN ÄR BORTTAGEN.

Gräsklipparen stängs av och överhettningsindikatorn 13 blinkar om batteriet när den höga temperaturgränsen, vilket kan orsakas av att klippa tungt gräs. Om detta inträffar, låt batteriet svalna och återuppta klippningen med klippaggregatet högre.

OBs: För bästa resultat se till att batteripaketet är fulladdat.

Installera batteripaketet

1. Lyft och håll kvar locket till batteriuttaget 19 för att frilägga batteriuttaget 38.
2. Skjut in ett batteriet 26 i batteriuttaget 38 tills ett ljudligt klick hörs (bild S).
   OBs: Se till att batteriet sitter helt på plats och är låst i positionen.
3. Stäng luckan till batteriuttaget 19. Se till att locket är helt stängt innan gräsklipparen startas.

Ta bort batteripaket

1. Lyft och håll kvar locket till batteriuttaget 19 för att frilägga batteriuttaget 38.

2. Tryck på batterifrigöringsknappen 27 och dra ut batteriet 26 ur batteriuttaget.

Batterimätare (fig. C)

Vissa batterier från DEWALT inkluderar en bränslemätare vilken består av tre gröna LED-lampor som indikerar laddningsnivån som finns kvar i batteriet.

För att slå på mätaren ska du trycka in och hålla kvar laddningsmätarknappen 62. En kombination av de tre LED-lamporna kommer att lysa för att ange kvarvarande laddningsnivå. När laddningen i batteriet är under den användbara gränsen kommer inte laddningsmätaren att lysa och batteriet behöver laddas.

nOTERa: Laddningsmätaren är endast en indikering på laddning som finns kvar i batteriet. Den indikerar inte verktygets funktionalitet och kan variera baserat på produktkomponenter, temperatur och slutanvändarens användning.

Säkerhetsnyckel (bild T)

FARA: Vass kniv i rörelse. För att förhindra oavsiktlig eller obehörig användning av sladdlösa gräsklipparen finns en löstagbar säkerhetsnyckel inmonterad i designen av gräsklipparen. Gräsklipparen kommer att vara helt avaktiverad när säkerhetsnyckeln har tagits bort från gräsklipparen.

FARA: De roterande knivarna kan orsaka allvarliga skador. För att förhindra allvarliga skador, stäng av enheten och ta bort säkerhetsnyckeln och battreriet när gräsklipparen är utan uppsikt eller laddas, rengörs, får service, transporteras, lyfts eller förvaras.

1. Sätt i säkerhetsnyckeln 6 i nyckeluttaget 50 som är placerat på huvudhandtaget 4, tills det sitter helt inuti nyckeluttaget 50 som visas i fig. T.

2. Gräsklipparen är nu driftduglig.

LED-indikatorpanel (fig. A, U)

Kontrollpanelen 12 innehåller laddningstillståndsindikator, klippbelastningsmätare, överhettningsindikator, handtagsvikindikator, knivslipningsindikator och återställningsknapp.

Indikator laddningsstatus (fig. U)

DCMWP500 och DCMWSP550 är utrustade med en indikator för laddningsstatus. Den visar batteriets laddningsnivå under användning. Den indikerar inte verktygets funktionalitet och kan variera baserat på produktkomponenter, temperatur och slutanvändarens användning.

• LED-indikatorer för laddningsstatus 18 kommer att lysa för att indikera laddningsprocenten i batteriet.
• När alla 5 LED-indikatorer för laddningsstatus 18 lyser är batteriet fulladdat.

- När en LED-laddningsindikator 18 lyser är laddningsstatusen låg, när den blinkar är batteriet urladdat. Ta bort batteriet och ladda det.

Tillstånd LED-laddningsindikator

	LADDNINGSNIVÅ	LADDNINGSINDIKATOR LED FÄRG
	85 %-100 % Vit
	70 %-85 % Vit
	50 %-70 % Vit
	25 %-50 % Vit
	≥25 % Vit
	Nedstängning svagt batteri	Vit och blinkar

Handtagsvikindikatorn 15 kommer att lysa när enkeltryckshandtaget 1 inte är i driftläge när säkerhetsnyckeln 6 och batteriet 26 är installerade och säkerhetsbygeln 8 dras. För att återställa handtagsvikindikatorn 15 se avsnittet Lyft enkeltryckshandtageti denna handbok.

Indikator för klippbelastningsmätare (fig. U)

Indikatorn för klippbelastningsmätare 14 kommer att lysa vit, gul eller röd vid klippning.

• Vitt indikerar låg klippelastning.
• Gult indikerar en medelstor klippbelastning.
- Rött indikerar hög klippbelastning. Körtiden kommer att minska om det blir långvarig hög belastning under klippning.

Överhettningsindikator (fig. U)

• Överhettningsindikatorn 13 kommer att lysa gult och sedan blinka när batteri eller motor är överbelastad under drift.
• Överhettningsindikatorn 13 kommer att lysa rött och sedan blinka när modulen har nätt en hög temperatur.
• Återställ överhettningsindikatorn 13 genom att låta batteriet och gräsklipparen svalna. När den svalnat, starta om gräsklipparen och återuppta klippningen med klippaggregatet högre.

Indikator för knivslipning (fig. U)

Knivslipningsindikatorn 16 tänds när knivarna behöver service. Slipa eller byt ut knivarna, se avsnitt Knivslipning i denna handbok.

Knivåterställningsknapp (fig. U)

OBs: Säkerställ att batteriet 26 och säkerhetsnyckeln 6 är installerade innan du försöker återställa.

Återställ knivslipningsindikatorn 16, genom att slå på kontrollpanelen 12 genom att dra och hålla säkerhetsbygeln 8 mot huvudhandtaget 4. Tryck in och håll inne knivåterställningsknappen 17 till knivslipningsindikatorn 16 släcks.

Starta gräsklipparen (bild Q-T)

FARA: Vass kniv i rörelse. Försök aldrig att koppia förbi denna omkopplingsbox eller säkerhetsnyckelsystemet eftersom det kan leda till allvarliga olyckor.

WARNING: Se till att självkörningen är urkopplad innan gällipparen startas.

OBs: Gräsklipparen är klar att tas i bruk när batteriet 26 och säkerhetsnyckeln 6 är installerade.

1. Lyft och håll kvar locket till batteriuttaget 19 för att frilägga batteriuttaget 38.
2. Skjut in ett batteri 26 i batteriuttaget 38 tills ett ljudligt klick hörs.

OBs: Se till att batteriet sitter helt på plats och är låst i positionen innan start.

1. Stäng luckan till batteriuttaget 19. Se till att batterilocket 19 är helt stängt innan gräsklipparen startas.
2. Sätt i säkerhetsnyckeln 6 i nyckeluttaget 50 som är placerat på huvudhandtaget 4, tills det sitter helt inuti nyckeluttaget 50 som visas i fig. T.

3. Slå på kontrollpanelen 12 genom att dra och hålla säkerhetsbygeln 8 mot huvudhandtaget 4.

4. För att starta klipparbladen, fortsätt att hålla säkerhetsbygeln 8 mot huvudhandtaget 4 och tryck sedan på strömbrytaren 11.
   OBs: När gräsklipparen startar kan du släppa strömbrytaren 11, men du måste fortsätta att hålla säkerhetsbygeln 8 mot huvudhandtaget 4 för att gräsklipparen ska fungera.

5. Stäng AV gräsklipparen genom att släppa säkerhetsbygeln 8.

WARNING: Försök aldrig låsa eller fixera strömbrytaren eller säkerhetsbygeln i påslaget läge.

OBs: När säkerhetsbygeln 8 har återvänt till ursprungsläget aktiveras den automatiska bromsmekanismen. Motorn bromsar mekaniskt och gräsklipparens kniv slutar rotera på tre sekunder eller snabbare. Om gräsklipparens kniv roterar längre än tre sekunder, sluta använda gräsklipparen och skicka den på service.

DCMWSP550 ENDAST

Självgående system (fig. V)

FARA: Vass kniv i rörelse. Försök aldrig att koppla förbi ochsna omkopplingsbox eller säkerhetsnyckelsystemet eftersom det kan leda till allvarliga olyckor.

Din gräsklippare DCMWSP550 är utrustad med ett självdrivande system som fungerar oberoende av klipparknivarna.

1. För att använda självkörning, tryck självkörningsspaken 9 mot huvudhandtaget 4.
2. För att stänga av självkörningen, släpp självkörningsspaken 9.

OBs: Under klippning kan det ibland vara enklare att styra runt ett föremål, t.ex. ett träd eller växter, med den självgående driften avstängd. Gräsklipparen är lätt att använda med den självgående driften avstängd.

DCMWSP550 ENDAST

Hastighetsinställningsratt (fig. W)

Din DCMWSP550 gräsklippare är utrustad med en hastighetsjusteringsratt 10 som är placerad bredvid kontrollpanelen 12. Siffrorna på hastighetsjusteringsratten 10 indikerar hur snabbt eller långsamt det självdrivande systemet driver gräsklipparen. Att välja ett lägre nummer driver klipparen i en långsammare takt. Att välja ett högre nummer driver klipparen i en snabbare takt.

1. För att öka hastigheten på det självkörande systemet, vrid hastighetsjusteringsratten 10 mot kaninsymbolen 40.
   OBs: Hastighetsjusteringsratten 10 visar ett högre nummer.
2. För att minska hastigheten på det självkörande systemet, vrid hastighetsjusteringsratten 10 mot sköldpaddssymbolen 41.
   OBs: Hastighetsjusteringsratten 10 visar ett lägre nummer.

Överbelastning av gräsklipparen

För att förhindra skador på grund av överbelastning, försök att inte flytta för mycket gräs på en gång. Sänk klipphastigheten eller öka klipphöjden.

Tips för gräsklippning (fig. T)

VARNING: INSPEKTERA ALLTID OMRÅDET DÄR ORASKLIPPAREN SKA ANVÄNDAS OCH RENSA BORT ALLA STENAR, GRENAR, LEDNINGAR, BEN OCH ANNAT SKRÄP SOM KAN KASTAS IVÄG AV DEN ROTERANDE KNIVEN.

WARNING: Arbeta tvärs över sluttningar, inte upp och ned. Våv mycket försiktig när du byter riktning vid arbete på sluttningar. Klipp inte alltför branta sluttningar (större än 15 grader). Se till att alltid ha bra fotfäste.

• Släpp säkerhetsbygeln 8 för att stänga AV gräsklipparen när du korsar grusområden (den roterande kniven kan slunga iväg stenar).
• Ställ gräsklipparen på högsta klipphöjden när du klipper på ojämn mark eller i högt gräs. Om gräsklipparen klipper för mycket gräs på en gång kan motorn överbelastas och stannar.
• Om gräsbehållaren 22 används under den snabbväxande säsongen kan gräset komma att täppa igen utkastaröppningen. Släpp säkerhetsbygeln för att stanna gräsklipparen och ta därefter ur 6 säkerhetsnyckeln och batteriet 26. Ta bort gräsuppsamlaren 22 och skaka tills gräset hamnar längst bak i behållaren. Rensa bort eventuellt gräs eller skräp som samlats runt utkastaröppningen. Sätt tillbaka gräsuppsamlaren 22.
• Om gräsklipparen börjar vibrera onormalt, släpp säkerhetsbygeln för att stänga av gräsklipparen och ta bort säkerhetsnyckeln och batteripaketen. Kontrollera omedelbart orsaken. Vibrationer är vanligtvis ett tecken på problem. Använd inte gräsklipparen förrän den genomgått en servicekontroll.
• För bästa klippresultat, håll knivarna vassa och balanserade.
• Inspektera och utför underhåll på gräsklipparen efter varje användning. Kakbildning av gräs på däcket försämrar prestandan.
• Släpp alltid säkerhetsbygeln för att stanna gräsklipparen och ta därefter ur säkerhetsnyckeln även om du bara lämnar den oövervakad under en kort tid.

Följande förslag kommer att hjälpa dig att erhålla optimal drifttid för din sladdlösa gräsklippare:

• Kör långsammare i områden där gräset är extra högt eller tjockt.
• Undvik att klippa när gräset är vått från regn eller fuktigt.
• Klipp din gräsmatta ofta, särskilt när den växer mycket.

OBS: Det rekommenderas att ladda batteriet efter användningen för att förlänga batteriets livslängd. Regelbunden laddning kommer inte att skada batteriet och ser till att batteriet är fulladdat och klart för nästa användning.

OBS: Förvaring av batterier som inte är fulladdade kommer att förkorta dess livslängd.

UNDERHÅLL

Din produkt har tillverkats för att fungera under lång tid med ett minimum av underhåll. Kontinuerlig tillfredsställande drift beror på ordentlig verktygsvård och regelbunden rengöring.

FARA: För att minska risken för allvarliga parkenskador, stäng av enheten och ta bort säkerhetsnyckeln och batteriet innan några justeringar görs eller tillbehör monteras eller tas bort. En oavsiktligstart kan orsaka skador.

Laddaren och batteriet är inte servicebara.

Extra tillbehör

WARNING: Eftersom tillbehör, andra än de som erbjuds av DEWALT, har inte har testats med denna produkt, kan användningen av sådana tillbehör med detta verktyg vara riskabel. För att minska risken för skador, ska endast rekommenderade DEWALT tillbehör användas med denna produkt.

Rådfråga din återförsäljare för ytterligare information angående lämpliga tillbehör.

Borttagning och installation av knivar (fig. X-DD)

FARA: RISK FÖR PERSONSKADOR. VID ÅLE MONTERING AV KNIVSYSTEMET, SE TILL ATT VARJE DEL ÅTERINSTALLERAS KORREKT SÄSOM BESKRIVS NEDAN. FELAKTIG MONTERING AV KNIVARNA ELLER ANDRA DELAR I KNIVSYSTEMET KAN ORSAKA ALLVARLIGA SKADOR.

FARA: För att minska risken för allvarlig pånskada, stäng av enheten och ta bort säkerhetsnyckeln och batteriet innan några justeringar görs eller du tar bort/installerar tillsatser eller tillbehör. En oavsiktlig start kan orsaka skador.

Utbytesknivar finns tillgängliga på ditt närmaste servicecenter. Denna gräsklippare kräver byte av kniv: DT20902.

Skär till en 38 mm x 89 mm träbit 42 (ca 61 cm lång) för att förhindra att knivarna roterar när knivenhetens bult 43 tas bort.

WARNING: Använd handskar och ordentligt skydd for ogonen. Lägg gräsklipparen på sidan. Akta dig för knivarnas vassa kanter.

1. Placera gräsklipparen på sidan, med två hjul platt på marken.
2. Placera träbiten på 38 mm x 89 mm 42 mellan knivenheten 47 och däckets yttre kant som visas i fig. X för att hindra knivarna från att vrida sig.
3. Skruva loss och ta bort knivenhetens bult 43 moturs med en 14 mm (9/16") skruvnyckel 44 (medföljer inte) så som visas i fig. X, Y.
4. Ta bort distansen med kil 45 och knivenheten 47 från knivaxeln 49.
5. Säkra knivenheten 47 i ett skruvstäd 34 som visas i fig. Z.
6. Skruva loss och ta bort de fyra knivmuttrarna 51 moturs med en 14 mm (9/16") nyckel 44 (medföljer inte) så som visas i fig. Z. Skruva först loss de två knivmuttrarna 51 för kniv 1 52 och ta bort kniv 1. Skruva sedan loss de två knivmuttrarna 51 för kniv 2 53 och dra ut kniv 2 från knivfästet 48.

OBS: Gräsklipparens knivar 52 och 53 har monteringshål med kilar i 55 så att de endast kan installeras på knivfästet 48 i rätt riktning.

1. Kontrollera alla delar och byt om det behövs.
2. Installera slipade eller nya knivar på axeln på knivfästet 48 såsom visas i bild AA, BB.
3. Kniv 2 53 installeras först, bulthålen är i linje med de yttre knivdubbarna 56 och monteringshålet med kil 55 på knivfästet 48 som visas i fig. AA.
   OBs: Se till att monteringshålet med kil 55 kopplar in nyckeln 57 på knivfästet 48 som visas i fig. AA. Nyckeln 57 ska sättas över kniven 2 53.
4. Kniv 1 52 installeras först, bulthålen är i linje med de inre knivdubbarna 58 och monteringshålet med kil 55 på knivfästet 48 som visas i fig. BB.
   OBs: Se till att monteringshålet med kil 55 kopplar in nyckeln 57 på knivfästet 48 och sitter rakt som visas i fig. BB.
   OBs: Om kniv 1 52 inte jämn med nyckeln 57 på knivfästet 48, då har knivarna monterats i fel ordning och måste vändas.
5. Trä de fyra knivmuttrarna 51 på knivdubbarna 56 och 58 som visas i fig. AA, BB. Dra åt de fyra knivmuttrarna 51 för hand.
   OBs: När du byter till slipad eller ny kniv på axeln på knivfästet 48 se till att botten på kniven markerad med Grass Side är riktad mot marken när gräsklipparen ställs tillbaka på hjulen.
6. Säkra knivenheten 47 i ett skruvstäd 34. Dra åt de fyra knivmuttrarna 51 medurs med en 14 mm (9/16") skruvnyckel 44 (medföljer inte). Dra åt de fyra knivmuttrarna 51 till 18-27 Nm (13-20 ft-lbs).
7. Installera i den här ordningen knivenheten 47 och distansen med kil 45 på knivaxeln 49 som visas i fig. CC. OBs: Rikta in nycklarna 46 på distansen med kil 45 med nyckeluttagen 60 på knivaxeln 49 som visas i fig. CC.
8. Montera knvimonteringsbulten 43 och dra åt för hand.
9. Placera träbiten på 38 mm x 89 mm 42 mellan knivenheten 47 och däckets yttre kant som visas i fig. DD för att hindra knivarna från att vrida sig.
10. Dra åt knivenhetens bult helt 43 med en 14 mm (9/16") skruvnyckel 44 (medföljer inte). Dra åt knivenhetsbulten 43 till 50-68 Nm (37-50 ft-lbs).
11. Återställ gräsklipparen till sitt normala upprätta läge.

Slipa kniven (fig. EE)

FÖR BÄSTA PRESTANDA BÖR DU SE TILL ATT KNIVEN ALLTID ÄR VASS. EN SLO KNIV VARKEN KLIPPER ELLER FINFÖRDELAR GRÄSET ORDENTLIGT.

WARNING: Använd handskar och ordentliga slyezusglasögon när du tar bort, slipar eller monterar en kniv. Se till att säkerhetsnyckeln och batteriet är borttagna.

Under normala förhållanden räcker det att slipa kniven två gånger under en klippsäsong. Sand gör att kniven snabbt blir slö. Om din gräsmatta växer i sandjord kan du behöva slipa knivarna oftare. BYT OMEDELBaRT UT BÖJD ELLER skaDaD knIV.

- Kontrollera att kniven förblir balanserad.

• Slipa kniven med den ursprungliga klippningsvinkeln.
• Slipa skärkanterna i båda ändar av kniven och avlägsna lika mycket material från båda ändarna.

Slipa en kniv i ett skruvstäd (fig. EE)

1. Se till att säkerhetsbygeln är släppt, kniven har stannat och att säkerhetsnyckeln och batteriet tagits bort innan knivarna tas bort.
2. Ta bort knivarna från gräsklipparen. Se instruktionen för Borttagning och installation av knivar.
3. Fäst kniven 52 eller 53 i ett skruvstäd 34.
4. Använd skyddsglasögon och handskar och var försiktig så att du inte skär dig.
5. Fila knivens skäreggar försiktigt med en fintandad fil 54 eller ett bryne (medföljer inte) för att återskapa den ursprungliga skäreggen.
6. Kontrollera knivbalansen. Se instruktioner för knivbalansering.
7. Sätt tillbaka kniven på gräsklipparen och dra åt ordentligt.

Knivbalansering (bild EE, FF)

Du kontrollerar varje knivs 52 eller 53 balans genom att placera knivens centrumhål 55 runt en spik eller en rund skruvmejsel 59 som fästs horisontellt i ett skruvstäd 34. Om någon ände hos kniven roterar nedåt, slipa längs den vassa kanten på änden som roterar nedåt. Kniven är korrekt balanserad när ingen ände

Rengöring (fig. A)

WARNING: Blås ut smuts och damm från alla vastionsöppningar med ren, torr luft minst en gång i veckan. För att minska risken för ögonskador använd alltid godkända skyddsglasögon och godkänd andningsmask när detta görs.

WARNING: Använd aldrig lösningsmedel eller andra sörna kemikalier för att rengöra de icke- metalliska delarna på verktyget. Dessa kemikalier kan försvaga de plastmaterial som används i dessa delar. Använd en trasa som bara är fuktad med vatten och mild tvål. Låt aldrig vätska komma in i verktyget och sänk aldrig ner någon del av verktyget i vätska.

• Släpp säkerhetsbygeln knivarna stanna helt. 8 för att stänga av gräsklipparen, låt
  • Ta bort batteriet och säkerhetsnyckeln.
• Ta bort eventuella gräsrester som kan ha samlats under gräsklipparen. Spruta inte med vatten eller någon annan vätska.
• Efter flera användningar bör du kontrollera att alla utsatta fästelement är ordentligt åtdragna.

Korrosion (fig. A)

Konstgödning och andra trädgårskemikalier innehåller ämnen som snabbar på rostningen av metaller. Om du klipper i områden där gödningsmedel eller kemikalier har använts bör gräsklipparen rengöras så här efteråt:

Släpp säkerhetsbygeln 8 för att stanna gräsklipparen och ta därefter ur säkerhetsnyckeln. Torka av alla åtkomliga delar med en fuktigt trasa.

FÖRSIKTIGHET: Spruta inte vatten på gräsklipparen när du ska göra rent den. Förvara inte enheten på eller i närheten av konstgödning eller andra kemikalier. Sådan förvaring kan leda till snabb korrosion.

Smörjning

Ditt elverktyg behöver ingen ytterligare smörjning.

Att skydda miljön

Separat insamling. Produkter och batterier som är markerade med denna symbol får inte kastas in de vanliga hushållssoporna.

Produkter och batterier innehåller material som

kan återvinnas och återanvändas för att minska behovet av rämaterial. Återvinn elektriska produkter och batterier enligt lokala bestämmelser. Närmare information finns tillgänglig på www.2helpU.com.

Laddningsbart batteri

Alla batterier med lång livslängd måste laddas när de inte längre kan producera tillräckligt med energi för jobb som enkelt utfördes tidigare. Vid slutet av dess tekniska livslängd skal det lämnas till batteriinsamlingen:

• Ladda ur batteriet fullständigt och ta sedan ut det ur produkten.
• Li-jonbatterier är återvinningsbara. Lämna dem hos din återförsäljare eller på en återvinningsstation. De insamlade batterierna kommer att återvinnas eller avyttras korrekt.

FELSÖKNINGSGUIDE

FAMA: För att minska risken för allvarlig personskada, stäng av enheten och ta bort säkerhetsnyckeln och batteripaketet innan majest ja justeringar görs eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig start kan orsaka skador.

För att få hjälp med din produkt, kontakta din lokala DEWALT auktoriserat servicecenter.

PROBLEM LÖSNING

Gräsklipparen körs inte när säkerhetsbygeln är aktiverad	Kontrollera att säkerhetsnyckeln sitter ordentligt på plats och att knappen på strömbrytaren tryckts in.
	Släpp säkerhetsbygeln. Stäng av gräsklipparen. Ta ur säkerhetsnyckeln och batteriet. Stäng av gräsklipparen och kontrollera att knivarna har fritt svängrum.
	Kontrollera att batteriet är fritt från skräp och att det är korrekt anslutet.
	Är batteriet fulladdat? Tryck på laddningsknappen.
	Om handtagsvikindikatorn 15 lyser, se avsnittetLyft enkeltryckshandtageti denna handbok.
Knivmotorn stannar under klippning	Släpp säkerhetsbygeln. Stäng av gräsklipparen. Ta ur säkerhetsnyckeln och batteriet. Stäng av gräsklipparen och kontrollera att knivarna har fritt svängrum.
	Höj hjulen till den högsta klipphöjden och starta gräsklipparen.
	Kontrollera att batterifacket är fritt från skräp och att det är korrekt anslutet.
	Är batteriet fulladdat? Tryck på laddningsknappen.
	Undvik att överbelasta gräsklipparen. Sänk klipphastigheten eller öka klipphöjden.
	Om överhettningsindikatorn 13 lyser, låt batteriet och gräsklipparen svalna. När den svalnat, starta om gräsklipparen och återuppta klippningen med klippaggregatet högre.
Enkeltryckshandtaget 1låser inte i förvaringsläget	Se till att de två förvaringsspärrarna 30 på baksidan av enkeltryckshandtagets 1 rör poppar utåt som visas i fig. innan du sänker enkeltryckshandtaget 1 till förvaringsläget.
	Huvudhandtaget 4 måste greppa i handtagsfönstren helt 29. Om de inte är inkopplade enligt fig. G, tryck huvudhandtaget 4 mot handtagsstödet 2 tills två hörbara klick hörs och båda sidorna av handtagsfönstren 29 är stängda som visas i fig.H.
Den självdrivande motorn stannar under arbete	Stäng av strömmen till den självkörande gräsklipparen.
	Rengör den självdrivna motorkåpan från skräp.
	Kontrollera att hulen roterar fritt.
Gräsklipparen går men klipper otillfredsställande eller klipper inte hela gräsmattan	Är batteriet fulladdat? Tryck på laddningsknappen.
	Stäng av gräsklipparen genom att släppa upp säkerhetsbygeln. Ta ur säkerhetsnyckeln och batteriet. Vänd på gräsklipparen och kontrollera följande:Knivens skärpa – Kniven ska vara vass.Undersidan och utkastarrännan är fria från gräsrester.
	Hjulinställningen kan vara för låg för gräsförhållandena. Öka klipphöjden.
	Knivslipningsindikatorn 16 tänds när knivarna behöver service. Slipa eller byt ut knivarna, se avsnittKnivslipningidenna handbok.
Gräsklipparen är för tung att skjuta framåt	Stäng av gräsklipparen genom att släppa upp säkerhetsbygeln. Ta ur säkerhetsnyckeln och batteriet. Öka klipphöjden för att minska undersidans motstånd mot gräset. Kontrollera att alla hjul roterar fritt.
	Om överhettningsindikatorn 13 lyser, låt batteriet och gräsklipparen svalna. När den svalnat, starta om gräsklipparen och återuppta klippningen med klippaggregatet högre.
Gräsklipparen bullrar och vibrerar onormalt mycket	Stäng av gräsklipparen genom att släppa upp säkerhetsbygeln. Ta ur säkerhetsnyckeln och batteriet. Ställ gräsklipparen på sidan och säkerställ att kniven inte är böjd eller skadad. Om kniven är skadad ska den bytasDEWALT mot en ersättningskniv. Om gräsklipparens underdel är skadad ska du lämna in gräsklipparen på ettDEWALT auktoriserat servicecenter.
	Om det inte finns några synliga skador på kniven och gräsklipparen fortfarande vibrerar: Stäng av gräsklipparen genom att släppa upp säkerhetsbygeln. Ta ur säkerhetsnyckeln och batteriet. Demontera hela knivmontaget såsom beskrivs i avsnittetBorttagningoch installation av kniv. Ta bort skräp och rengör varje del. Sätt tillbaka varje del såsom beskrivs i avsnittetBorttagningochinstallation av kniv. Om gräsklipparen fortfarande vibrerar lämnar du in gräsklipparen hos ett auktoriserat DEWALT servicecenter.
Gräsklipparen tar inte upp klipprester	Utkastarrännan har täppts igen. Stäng av gräsklipparen genom att släppa upp säkerhetsbygeln. Ta ur säkerhetsnyckeln och batteriet. Rensa bort klipprester från utkastarrännan.
	Höj hjulen för att minska längden på gräset som klipps.
	Behållaren är full. Töm behållaren oftare.

DCMWP500 54V ÇIM BIÇME MAKINESI DCMWSP550 54V KENDINDEN TAHRIKLI ÇIM BIÇME MAKINESI

Tebrikler!
