BRUKSANVISNING SmartClick Base RECARO

ECE-grupp 0+ · till 13 kg · till ca 18 månader

Isofix-bas för användning med barnstolarna RECARO Privia / Privia Evo / Guardia (grupp 0+ till 13 kgkroppsvikt).

Tryckfel, misstag och tekniska ändringar förbehålls.

OBS – Sparas för senare referens. För detta finns en ficka för anvisningen på ovansidaav basen.

Med vår unika erfarenhet revolutionerar vi sedan mer än 100 år sittandet i bilar, flygplan och vid motortävlinga. Denna konkurrenslösa kompetens återspeglar sig i detalj också i våra barnsäkerhetssystem. Vårt främsta mål är att erbjuda dig produkter, som alltid överträffar dina krav, både vad gäller säkerhet, komfort, användarvänlighet och design.

Resultatet är produkter med vilka du och ditt barn kan ge er ut på den stora resan med en gränslöst bra känsla. Gör det bästa för ditt barn och därmed också för dig själv.

Njut av en obesvärad livsglädje.

Beskrivning

ISOFIX-bas för montering i bilen tillsammans med en av babystolarna RECARO Privia eller RECARO Guardia. Isofixsystemet motsvarar isofixstorleksklass

E (Privia / Privia Evo/ Guardia). Testad i enlighet med ECE

R44/04. Se efter i fordonsboken om dessa storleksklasser är godkända för bilen om du ska använda ett isofix-system.

Tillständsnummer:

04301305 (Privia/Privia Evo/Guardia)

• Läs igenom bruksanvisningen noga innan du börjar använda RECARO SmartClick.
• RECARO SmartClick måste alltid monteras enligt bruksanvisning, även om den inte blir använd. En bas som inte är korrekt fäst kan skada andra passagerare vid en inbromsning.
• RECARO SmartClick måste sättas fast i bilen på ett sådant sätt, att den inte kan klämmas fast mellan framsätena eller bildörrarna.
• RECARO SmartClick får inte förändras på något sätt. Dessutom är det viktigt att du noga läser igenom monterings- och bruksanvisningen, eftersom du annars inte kan utesluta eventuella risker när du transporterar barnet.
• Efter en olycka skall basen bytas ut och kontrolleras av tillverkaren.
• Se till att bagage och andra föremål är tillräckligt säkrade, särskilt på hatthyllan, då dessa kan orsaka skada vid en eventuell kollision. Föregå med gott exempel och använd bilbältet. Även en icke fastspänd vuxen person kan bli en fara för barnet
• Tillsammans med RECARO Privia / Privia Evo / RECARO Guardia: Viktklass 0+ till 13 kg. Får endast monteras bakåtvänd.

1. Sikkerhetsmerknader

2. Inmontering av barnstolen med ISOFIX

Stick indragningshjälpen genom slitsen i dynan i ryggstödet och sitsen på Isofixbygeln. Se till att den öppna gaveln är uppåt. Detta är ej nödvändigt om det redan finns fast installerad indragningshjälp i bilen.

2. Montere barnesetet med ISOFIX

Fäll först ut stödfoten

Observera: Stödfoten skall alltid vara utfälld.

För att köra ut Isofix-konnektorerna trycker du påhandtaget framtills i mitten av RECARO SmartClick och drar ut konnektorerna ända till anslaget.

Sätt nu dit RECARO SmartClick och byglarna och låt konnektorerna haka i hörbart.

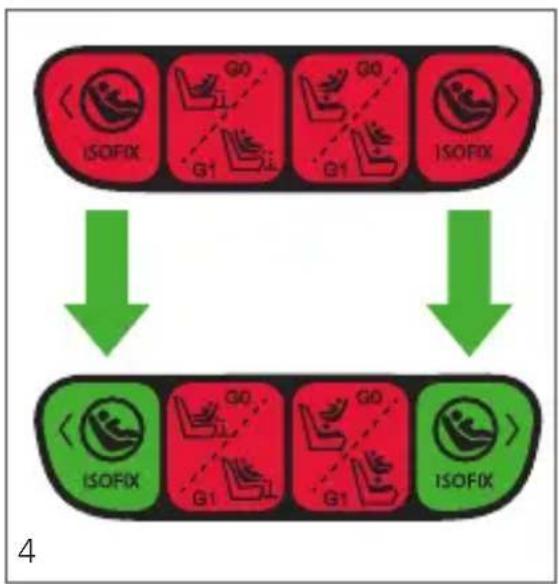

Viktigt: Båda visningar skall skifta om till grönt.

Kontrollera för säkerhets skull att fasthakningen är säker genom att dra i basen.

Dra sedan i handtaget som sitter i mitten och tryck basen lätt motsatt till pilens riktning. Det går lättare att justera basen om du lyfter den något.

Observera: om SmartClick-basens längd inte går att justera längre på grund av att trycket mot ryggstödet är för högt demonterar du basen enligt beskrivningen i kapitel 2.4 och justerar därefter Isofix-konnektorerna.

För att ställa in stödfotshöjden trycker du på låsningen på baksidan av stödfoten och ut stödfoten till den erforderliga längden. Kontroller att stödfoten hakar i.

Vid en korrekt inställd längd växlar visningen för stödfoten om till grönt så snart basen sätts ned i bilens golv. Om detta inte skulle vara fallet kör du ut stödfoten ytterligare något såsom beskrivs ovan.

2.2. Sätta babystolarna RECARO Privia/ Privia Evo och RECARO Guardia på basen

Sätt babystolen bakåtvänd på RECARO SmartClick.

Fästskenorna ska haka fast i sina respektive öppningar.

Tryck babystolen nedåt för att den ska haka fast ordentligt.

Därefter skjuter du stolen och basen ända fram till ryggstödet.

Visningen på basen skall skifta om till grönt. Kontrollera att låsningen är säker genom att lyfta skalet.

2.3. Ta av babyskalet från basen

För att ta av RECARO babystolen från basen tar du tag om stolen i det upprättstående bärhandtaget med en hand, och drar med den andra handen spaken på stolens baksida mot stolens övre kant. Då släpper spärren och du kan lyfta upp stolen.

2.4. Utbyggnad av RECARO SmartClick

När du ska demontera RECARO SmartClick drar du i det gråhandtaget i mitten på ISOFIX basen och drar den framåt något. Tryck därefter på de svarta knapparna som sitter på sidospakarna och lås upp skenorna genom att dra i spaken, så som visas. Nu kan du ta av RECARO SmartClick från sätet Nu kan du även fälla in stödbenet.

Plastdelarna kan rengöras med en fuktig duk (ljummet vatten och tvål). Använd inga skarpa rengöringsmedel.

4. Information

4.1. Allmän information

Bruksanvisningen finns i ett fack på ovansidan av RECARO SmartClick. Efter användning läggs den tillbaka på sin plats.

4.2. Garanti

Två års garanti på tillverknings eller materialfel från och med inköpsdatum. Reklamationsanspråk kan endast göras gällande mot uppvisande av kvittot med inköpsdatum. Garantin omfattar endast produkter, som behandlats korrekt och skickats tillbaka i rent och ordentligt skick. Garantin omfattar inte typisk förslitning och skador genom omättlig belastning eller skador genom olämpligt eller icke fackmässigt användande.

4.3. Så skyddar du din bil

Det går inte att utesluta skador på bilens säten vid användning av bilbarnstolar.

Säkerhetsdirektivet ECE R44 kräver en fast montering. Glöm inte att skydda bilsätet med lämpliga åtgärder (t.ex. RECARO Car Seat Protector).

RECARO GmbH & Co. KG eller deras försäljare ansvarar inte för eventuella skador på bilens säte.

Om du har ytterligare frågor kontaktar du oss via telefon eller e-post.

Telefon [phone], E-post [e-mail]
