BRUKSANVISNING PVQ895H26E BOSCH

Saat fedtfiltret ind.

Fig. 46

Kontrollera after uppackningen att inga delar ar transportskadade och att leveransen ar komplett. Fig. 1

QR-kod monteringsvideo

Här hitter du enchetens mätt

Fig.

Monteringsmatt for plankanalboj

Här hitter du en översikt über plankanalbojarnas monteringsmätt.

Sidovy: Fig. 4 Fig. 5 Fig. 6

Frontvy: Fig. 7

Installationsvarianter

Här hitter du en översikt über de olika installationsvarianterna.

Osfilter och adapter for cirkulationsdrift:

Fig. 8

Osfilter, diffusor och tätning for cirkulationsdrift:

Fig. 9

Akustikfilter och tätning for evakueringsdrift: → Fig. 10

Notera: Lämpliga installationskanaler kan du kopa hos service, pa.Var webbsajt och hos Återförsäljarna.

Sakerhetsavstand

Hällenhetens sakerhetsavstand.

Avstand till braddningsbehallare: Fig. 11

Kapaciteten ar optimal vid 50~mm avstand mellan stomrygg och vagg. Mindre avstand sanker kapaciteten.

Fig. 13
Häll sakerhetsavständen vid urtagen i bankskivan.
Lagg inte foremål som överskrider maxhöjden i lådan. Foremåløn kan stöta emot enchetssockeln och störa Funktionen. Fig. 14

#

Läsigenom anvisingen noga.
Det ar bara behörig elektriker som fär ansluta encheten.
- Slå alltid av elen innan du utför sádana ar-beten.
Använd aldrig encheten i bātar eller fartyg.
Följ bankskivtillverkarens rekommendationer.

Saker montering

Följ sakerhetsanvisingarnaRARY monterar enhten.

Saker använding av encheten kräver fackmässig montering enligt monteringsanvisningen. Installatoren ansvarar for en felfri Funktion på uppställningsplatzen.

VARNING! - Fara! Magnetism!

Enheten innehälper permanentmagnet. De kan päverka elektroniska implantat, t.ex. pacemaker och insulnPumpar.

• Personer med elektroniska implantat maste halla 10 cm:s minimiavstand till encheten.

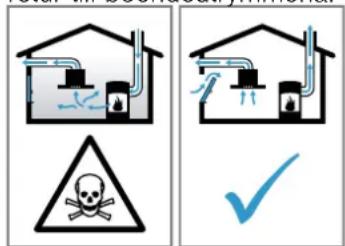

VARNING! - Förgiftningsrisk!

Rökgaser som gär i retur kan ge förgiftning. Värme
källor som forbrukar rumsslut (t.ex. gas-, olje-, ved- el
ler koleldade värmare, flodesvärmare, varmvattenber
redare) tar forbränningsluft fran utrymmet dar enhete
ten ar installerad och leder ut rökgaserna utomhus
via kanaler (t.ex. skorsten). Om köksfläkten ar pa, sa
suger den rumsslut fran kok och intilliggande rum.
Räcker inte ventilationen till, sä blir det undertryck.
Det fär giftgaser fran skorsten erer örgäng att ga i
retur till boendeutrymmena.

• Se till sa att det finns tillracklig ventilation om du anvander bade enhet med evakuering och eldstad som drar rumsluft.
  Saker använding kraver att undertrycket i rummet dar varmekallan star underskrider 4 Pa (0,04 mbar). Det kan du uppnä genom att komplettera tilluftflodet till forbranningen via luftkanal/rokgang med fasta ventilationsöppninger t.ex. i dorrar, fönster erer med hjälp av andra teknska losninger. Det ar inte sakert att det racker med en luftkanal/ rokgang for att klara gransvardet.
  Du kan alltid fraga din sotare, de kan bedoma husets ventilationssystem i sin helhet och foresla lampliga ventilationsatgärder.
  Anvanderu baraenheten med cirkulationsluftdrift,sa finns inga begransninger.

WARNING! - Brandrisk!

Fettavlagringar i filret kan börja brinna.

Använd aldrig öppen laga vid encheten (som t.ex. flambering).
Montera bara encheten vid eldstad for fasta branslen (som t.ex. tra eller kol) om det finns sluten kapa som inte gär att ta av.Det fär inte finnas nagot gnistregn.

VARNING! - Risk for personskador!

Änderingar på de elektriska eller mekaniska konstruktionerna ar farliga och kan leda till felfunktion.
- Andra aldrig de elektriska eller mekaniska konstruktionerna.

Dukommen at delar med vassa kanter vid monteringen som kan ge skärskador.

Anvand skyddshandskar.
Enheten ar tung.
Ta hjalp av nagon vid forflyttning av encheten.
Anvand baralapligma hjalpmedel.

VARNING! - Kvävningsrisk!

Barn kan dra forpackningsmaterial over huvudet allertrassla in sig i det och kvavas.

• Lat inte barn komma i narheten av forpacknings-material.
  Låt inte barn leka med Förpackningsmaterial.

VARNING! - Förgiftningsrisk!

Rökgaser som gär i retur kan ge förgiftning.

Evakuera inte via rok-ller skorstensgang som ar i bruk.
Evakuera inte via ventilationschakt fran utrymmen med eldstader.
- Evakuering via rök-ller skorstensgang som inte ar i bruk kraver sotningsgodkannande.

Rökgaser som gär i retur kan ge förgiftning.

Flaktens strommatning maste ha lamplig skyddsbrytare vid installation i utrymme med eldstad som drar rumsluft.

Anvisningar for elanslutning

Följ anvisingarna for saker elanslutning av encheten.

VARNING! - Risk for elstötar!

Det maste alltid gå att göra encheten strömlös. Du fär bara ansluta encheten till rätt installerad kopplingsdosa.

Den fasta installationen maste ha allpolig brytare som uppyller kraven enligt overspanningskategori III och ar monterad enligt foreskrifterna.
- Det ar bara behörig elektriker som fär göra fast anslutning. Vi rekommenderar att du installerar en jordfelsbrytare (FI-brytare) på matningen till,enheten.
- Se till sa att sladden inte blir vikt aller klamd och hall den borta fran vassa kanter.
- Dra sladden sa att den intekommen i kontakt med enhetens heta holje.
Anvand bara den sladd som medfoljer encheten el-ler som service levererat.
- Enheten uppfyller kraven enligt EU:s bestammelser for radioavstörning.
Enheten har skyddsklass 1 och ske ha jordad elanslutning vid användning.
- Tillverkaren tar inget ansvar for driftstörningar erler ev. skador som beror på felaktig elinstallation.

Förbereda elanslutningen

Krav: Det ar bara utbildad servicetekniker som fãr arbeta inuti encheten och byta sladd.

1. Folj anvisingarna for elanslutningen.
   Garantin upphor att galla vid felmontering, obehorig montering aller anslutning.
2. Behöver du langre sladd, kontakta service. Det finns upp till 2,2 m lṅga sladdar.
3. Enheterutanformonteradsladd,forinsladdeninkopplingsdosan.

Öppna kopplingsdosan

• Lyft locket till kopplingsdosan med/mejsel.

$$ \rightarrow \text {F i g .} $$

Förbereda kopplingsdosan

1. Lossa skruven.

$$ \rightarrow \text {F i g .} 1 6 $$

1. Anslut 3 N-sladd som följande bild pa kopplings-dosan anger. Fig. 19
2. Anslut 2 N-sladd som följande bild pa kopplings-dosan anger. Fig. 20
3. Anslut 1 N-sladd som följande bild pa kopplings-dosan anger. Fig.24
4. Anslut 2 L-/2 N-sladd som foljande bild pa koppingsdosan anger. Fig. 22

5. Hall koll pa ledarfargerna.

6. BN: brun

7. BU: blå
8. GN/YE: gulgrön

9. BK:svart
   -GY:gr

10. Montera de medfoljande kopparbyglingarna enigt kopplingsschemat, om det behovs.

11. Anslut sladden och dra sedan at skruvarna i koppingsdosan.
12. Vid 1N\~ller 2L/2N-anslutning enligt kopplings-schemat garfas 1 till flaktmotorn.
13. Vid 2N^ / 3N^ -anslutting gärfasL1 (grà) till flakt-motorn.

Fasta sladden i kopplingsdosan

1. Fäst sladden med dragavlastningen.

2. Dra at skruven i ratt lage.

3. Använd inte sladdlös skruvdragare.
   →Fig.23

4. Placera sladden mitt i kopplingsdosan, sa gár den lättare att stenga.

5. Satt på locket till kopplingsdosan.

Tillverkaren av encheten tar inget ansvar for problem som beror på rördragningen.

Använd en kort, rak evakuering med sö stor rör-ø som möjligt.
Länga, grova evakueringar med manga bojar ellersma ror-0 minskar utsugskapaciteten och okar flaktljudet.
Använd evakueringsmaterial som inte ar brannbara.
- Montera evakueringen med 1^ -fall fran encheten for att undvika kondensatretur.

Plankanaler

Använd plankanaler med innerarea som motsvarar rundrörs-Ø:

• 0.150 ~mm motsvarar ca 177 ~cm^2 .
  Använd rortep vid avvikande rör-Ø.
  Använd inte plankanaler med vassa hörn.

RundrOR

Använd rundrör med inner-Ø 150 mm.

Montera kallrasspjäll vid evakuering.

Anmärkningar

Medfoljer det inte nagot kallrasspjall till encheten, kop hos din aterforsaljare.
- Ska evakueringen gå genom yttervagg, använd anslutningslåda mot mur.

Kontrollera stommen

1. Kontrollera att stommen ar vagratt och tillrackligt halflast.

Enhetens maxvikt ar ca 25 kg.

Bänkskivan du ska montera encheten i ska klara belastninger pa ca 60 kg.

1. Se till sa att stommen ar stabil aven after att du gjort urtagen.

2. Se till sa att underbyggnaden ger barighet och stabilitet, framforallt om bankskivorna ar tunna.

3. Ta med enchetens vikt inkl. belastning i berak- ningarna.

4. Förstärk med varme- och fukttäligt material.

5. Se till sa att stommen ar varmebestendig upp till 90^

6. Gor ingen underliggande inbyggnad av andra enheter, t.ex. ugn, kyl, disk-ller tvattmaskin.
7. Kontrollera inte att encheten ar plan forran du installerat er den urtaget.
8. Det gär att valja avständet till överskap fritt. Tänk på plattans användarvanlighem och ergonomi vid användning.

Montera fästskenor

Montera fästskenorna i stommen.

• Limma fästskenorna på stenbänskivan. Limma fast skenorna på stenbänskivor, använd varmetäligt lim für metall och sten.
  Mjukfoga inte med silikon.
  →Fig.2A

Förbereda stommen

Krav: Inbyggnadsstommarna ar temperaturtaliga upp till 90^

1. Markera stomurtaget enligt monteringsritningen.
   →Fig. 14
2. Borra fyra 6 mm-hal.
   Fig. 25
3. Se till sa att kantvinkel mot bankskivan ar 90^
   →Fig.25

Häll minimiavständen vid inbyggnad over lada

1. Hall minimiavständen sa att det gär att ta ur bräddningsbehällaren pa inbyggd enchet. → Fig. 11
2. Placera braddningsbehallaren noga.

→Fig.12

Forbereda stomme for circulationsdrift med adapter

Anmärkningar

Vi reckommenderar inte installation pa oisolerad ytervagg aller over kaltg golv ( ≥ 0,5W / m^2^)
Anslut inte utblassidan direkt mot annan enchet utan skiljevagg. Gár det inte att montera skiljevagg, hitta annat monteringssatt i anvisningen.

1. Hall resp. ryggurtagsmatt vid kombination med adaptor.
   →Fig.26
2. Mat bankskivans tjocklek. For over mattet till malleen och markera en motsvarande linje.
   Fig. 27
3. Klipp mallen langs den markerade linjen for bankskivtjockleken A, urtagets mittlinje B och referenslinjen till inre luftutslappet C.
4. Markera urtagsmitten på BANKSKivan som mittlinje på stomryggen.
   →Fig. 28
5. Justera mallen mot stomryggens mittlinje och arbetsytans underkant.
6. Gor ryggurtaget enigt mallen.

7. Ta bort spanen after urtagningen.

8. Forsgla kanterna varmebeständigt och vattentatt.

$$ \rightarrow \text {F i g .} 2 5 $$

Ventilation

1. Gör en evakuering i stommens sockellist vid circu-lationsdrift.

2. Evakueringen ska ha en tvarsnittsarea om min. ca 400~cm^2
   Gör evakueringen i sockelfronten s stor som möjigt, s att du häller ned luftdrag och ljudni-vá.
   Gör evakueringen genom att korta sockellisterna aller använda lampligt ventilationsgaller aller lamellsockel.

3. Hällen kräver evakuering med en tvärsnittsarea om min. 200~cm^2 for att encheten ska fungera ordentlich.

Montera enhet med cirkulationsdrift och adapter

Fasta tätningen på adapters

Fast tätningen på adaptern med max. 5 mm till kanten.
Fig. 29

Fastaadapter

1. Rengör och avfetta limytan runt urtaget i stomryggen.
2. Satt adaptern i evakueringen pa baksidan av hallen.

$$ \rightarrow \text {F i g .} 3 0 $$

$$ \rightarrow F i g. \quad 3 1 $$

1. Ta bort tejpens skyddsfolie fran adaptern.

Satta ienheten i bankskivsurtaget

1. Se till sa att sladden ar ansluten till encheten.
2. Satt forsiktigt i encheten i bankskivsurtaget.

$$ \rightarrow \text {F i g .} 3 2 $$

Fasta adaptern

$$ \rightarrow \text {F i g .} \tag {33} $$

$$ \rightarrow F i g. \quad 3 4 $$

1. Häll adaptern mot mithällarna och tryck den med sidohällarna mot stomryggen i underskapet och sa att den fastnar.
2. Fäst även adaptern med skruv, om det behövs.

Forbereda stomme for circulationsdrift med circulationsluftkanal

1. Ta bort stomryggen, om det behövs.
2. Häll resp. ryggurtagsmätt vid kombination med

$$ \text {p l a n k a n a l b o j}. $$

$$ \text {F i g .} \quad 3 5 $$

1. Gör en evakuering i stommens sockellist vid circu-lationsdrift.

Evakueringen ske ha en tvarsnittsarea om min. ca 400~cm^2
- Gör evakueringen i sockelfronten sö stor som möjlg, sö att du häller ned luftdrag och ljudni-vå.
Gör evakueringen genom att korta sockellisterna aller använda lampligt ventilationsgaller aller lamellsockel.

1. Hällen kräver evakuering med en tvärsnittsarea om min. 200 cm² für att encheten ska fungera ordentlich.
2. Ta bort spanen after urtagningen.
3. Forsegla kanterna värmebeständigt och vattentätt. → Fig. 25

Montera enhet for cirkulationsdrift med cirkulationsluftkanal

1. Anvand tätningen, cirkulationsluftkanalen, diffusorn och osfiltret vid cirkulationsdrift.
2. Hall matten for de olica plankanalbobjarna. Sid. 56

Satt fast tätningen

Fast den medfoljande tätningen max. 5 mm frän kanten på plankanalbojen.

$$ \rightarrow \text {F i g .} \quad 3 6 $$

Satta i plankanalbojen

Satt plankanalbojen i evakueringen på enchetens baksida.

$$ \rightarrow \text {F i g .} \quad 3 7 $$

Satta ienheten i bankskivsurtaget

1. Se till sa att sladden ar ansluten till encheten.
2. Satt forsiktigt i encheten i bänskivsurtaget. Fig. 38

Anslut rördragningen mellan enchet och diffusor

1. Satt ihop cirkulationsluftkanalens komponenter.

2. Snapp fast plankanalkopplingen.

3. Skruva ihop plankanalkopplingen med 4 PT 4 × 8 mm-skruvar for plast och extra fixering. Fig. 39

4. Anslut cirkulationsluftkanalen med plankanalbojen pa hällens baksida.

$$ \rightarrow \text {F i g .} 2 0 $$

1. Satt ihop diffusor och cirkulationsluftkanal.

$$ \rightarrow \text {F i g .} 4 1 $$

1. Ta bort stomryggen, om det behovs.

2. Hall resp. ryggurtagsmatt vid kombination med plankanalboj.

$$ \rightarrow \text {F i g .} \quad 1 2 $$

1. Ta bort spanen after urtagningen.

2. Forsegla kanterna varmebeständigt och vattentatt.

$$ \rightarrow \text {F i g .} \quad [ 4 ] $$

1. Använd tätningen och akustifikfiltret vid evakuering.
2. Folj anvisingarna om evakuering Sid. 58

Satt fast tätningen

Fast den medfoljande tätningen max. 5 mm frän kanten på plankanalbojen.

$$ \rightarrow \text {F i g .} \quad 3 6 $$

Ansluta rordragningen

1. Satt plankanalbojen i evakueringen på enchetens baksida.

$$ \rightarrow \text {F i g .} \quad 3 7 $$

1. Montera flera rordelar, om det behovs.

Satta ienheten i bankskivsurtaget

1. Se till sa att sladden ar ansluten till encheten.
2. Satt forsiktigt i encheten i bankskivsurtaget.

$$ \rightarrow \text {F i g .} \quad 3 8 $$

1. Fäst evakueringen på plankanalbojen.
2. Anslut till evakueringsöppningen.
3. Tata anslutningarna på lämpligt satt.

Satta i filter

Notera: Satt i osfilter vid cirkulationsdrift.

Satt i akustikfilter vid evakueringsdrift.

1. Håll koll på filterluftriktningen.

2. Satt i tvá av filtren till vänster och höger i encheten och skjut fram.

$$ \rightarrow \text {F i g .} \quad 4 4 $$

1. Satt ovriga filter till vänster och höger i enheten.

$$ \rightarrow \text {F i g .} 4 5 $$

Satta i fettfiltret

Sattifetftret.

$$ \rightarrow \text {F i g .} 4 6 $$

Elanslut enhances

1. Folj anslutningsuppigfterna pa typskylten.

2. Anslut 3 N-sladd som bilden pa kopplingsdosan anger.

Fig. 47

1. Anslut 2 N-sladd som bilden pa kopplingsdosan anger.

→Fig.48

1. Anslut 1 N-sladd som bilden pa kopplingsdosan anger.

→Fig.49

1. Anslut 2 L-/2 N-sladd som bilden pa kopplingsdosan anger.

Fig. 50

1. Håll koll på ledarfärgerna.

2. BN: brun

BU:bla

• GN/YE: gulgrön

• BK:svart

GY:gr

1. Flytta ev. rund de medfoljande ledarandhylsorna fran fabriken beroende pa anslutningssattet.

2. Anvand ev. ledarandhylsa for koppla ihop tva kablar.

Korta ledarna.

-Ta bort isoleringen.

Funktionsprova

1. Sla pa enheten.
2. Lyser 400005a ar erhen felanslu- ten. "Kontrollera och korrigera elanslutningen", Sid.60
3. Fär du inte upp nágon felindikering på encheten, Funktionoprova fläkten,enligt braksanvisingen.

Kontrollera och korrigera elanslutningen

1. Görenheten strömlös.
2. Kontrollera om ansluttingarna på encheten och i fastigheten ar gjorda enligt kopplingsschemat i monteringsanvisningen. "Förbereda elanslut- ningen", Sid. 57 "Elanslut encheten", Sid. 60
3. Folj bildenden neden vid 3 N-anslutning. Fig.51
4. Folj bildenden nedan vid 2 N-anslutning. Fig.52
5. Folj bildenden neden vid 1 N-anslutning. Fig.53

Stalla om displayen till evakuering

1. Slå om displayen till elektronikstyrningen for evacuering i grundinställningarna, om det behövs.
2. Folj kap. Grundinställningar iBruksanvisingen.

Ta urenheten

OBS!

Verktyg kan skada enchetsramen.

Lyft inte ur encheten ovanifran.
1. Görenheten strömlös.
2. Ta bort evakueringskanalen ell er lossa cirkula-tionskopplingarna.
3. Tryck utenheten underifran.

fi

Toimitussälto
