KÄYTTÖOHJE PVQ895H26E BOSCH

Kun olet poistanut kaikki osat pakkauksesta, tarkista, ettei niissä ole kuljetusvaurioita ja etta kaikki osat ovat mukana.

→Kuva1

QR-koodi Asennusvideo

Asennusmitat laakean kanavan kaarille

Tästa lóydát yhteenvedon asennusmitoista laakean kanavan kaarille.

Kuva sivulta:

→Kuva4,→Kuva5,→Kuva6

Kuva edesta:

→Kuva 7

Asennusversiot

Tästa lóydát yhteenvedon eri asennusversioista.

Hajusuodatin ja adapteri kiertoilmakaytöa varten:

→Kuva 8

Hajusuodatin, diffuusori ja tiiviste kiertoilmakayttoa varten:

→Kuva 9

Akustiikkasuodatin ja tiiviste poistoilmakaytöä varten:

→Kuva 10

Huomautus: Asennukseen soveltuvat kanavat voit hankkia teknisestä huoltopalvelustamme, verkkokaupastamme tai alan likkeista.

Turvaetaisyydet

Noudata laitteen turvaetaisyyksiä.

Etaisyydet ylivuotosaioo:

→Kuva 11

Ylivuotosaillion paikka:

→ Kuva 12

Teho on optimaalinen, kun kalusteen takaseinan ja seinan valinen etaisyys on 50~mm . Jos etaisyys on pienempi, teho laskee.

→Kuva 13

Noudata tyotason aukkoon liittyvi turvallisuusetaisyyksiä.

Ala aseta laatikkoon esineita, jotka yllittavat laatikon maksimikorkeuden. Esineet voivat osua laitteen soskeliin ja hairitta siten toimintoja.

→Kuva 14

Yleisiä ohjeita

Lue tāmā ohje huolellisesti.
Laitteen saa liittä vain ammattilainen, jolla on asianmukaiset asennusoikeudet.
Kytke aina ennen työn aloittamista virtransaanti bois pälta.
Alä käytä tata laitetta veneissä tai ajoneuvoissa.
Noudata työtason valmistajan suosituksia.

Turvallinen asennus

Noudata naita turvallisuusohjeita, kun asennat laitteen.

Turvallinen käytö on taattu vain, kun asennus tehdäan ammattitaitoisesti asennusohjeita noudattaen. Asentaja vastaa moitteettomasta toiminnasta laitteen asennuspaikassa.

VAROITUS - Vaara: Magnetismi!

Laite sisalttaa kestomagneetteja. Ne voivat vaikuttaa elektronisiin implantteihin, esimerkiki sydamentehdistimiin tai insulinipumppuihin.

• Elektronisten implanttien käytäjien on pysyteltävä vahintään 10 cm:n paàssa laitteesta.

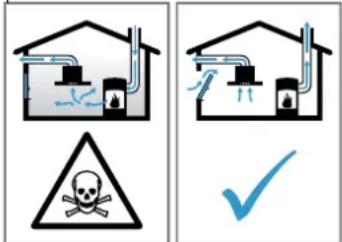

VAROITUS - Myrkytysvaara!

Takaisin virtaavat palamiskaasut voivat aiheuttaa myrktyksen. Huoneilmaa tarvitsevat tulisijat (esim. kaasu-, oljy-, puu- tai hiilikaytioiset lammityslaitteet, lapivirtauskuumennin, vedenkuumennin) ottavat poltoilman huonetilasta ja johtavat poistoillman poistoilmalaitteen (esim. savutorven) kautta ulos. Tuuletin imee keittiostä ja sen viereisista huoneista ilmaa. Täm on korvattava riittavallä tuloilmalla, muutoin syntyy alipaine. Myrkylliset kaasut imeytysivat takaisin huoneisiin savutorvesta tai poistoilmakanavasta.

Huolehdi aina riittavastu tuloilmasta, jos laitetta kaytetaan poistoilmakaytossa yhdessahuoneilmaa tarvitsevan tulisijan kanssa.
- Turvallisuussyistä ei huoneessa, johon tuuletin on asennettu, vallitseva alipaine saa olla korkeampi kuin 4 Pa (0,04 mbar). Tämä saavutetaan, jos avattavista ja suljettavista aukoista kuten ovista,ikkunoista, tuloilma-/poistoilmaseinäaukon yhteydessä tai muista teknisistä toimenpiteista johtuen palamisilman tilalle pääsee virtaamaan korvausilmaa. Tuloilma-/poistoilmaseinäaukko ei yksin takaa raja-arfossa pysymista.
Tuulettimen asentamista suunniteltaessa on kysyttava neuvoa paikalliselta nuohoojalta; han pystyy arvioaim talon tuuletusta koskevan kokonaisratkaisun ja susittelemaan sopivat tuuletusta koskevat toimenpiteet.
Mikali laitetta kaytetaan vain kiertoilmakaytossa, kaytt on mahdollista ilman rajoituksia.

VAROITUS - Tulipalovaara!

Rasvasuodattimeen keraantnyt rasva voi syttyapalamaan.

• Alä käytä avotulta liesituulettimen läheisyydessä (alä esimerkiki liekitä ruokia).
• Liesituulettimen saa asentaa kiinteillä poltoaineilla toimivien (esim. puu- tai hiilämmitteisten) liesien ylapuolelle vain, kun liesi on varustetty suljetulla, kiinteallä kannella. Kipinoitä ei saa muodostua.

VAROITUS - Loukkaantumisvaara!

Sahkotoimisen tai mekaanisen rakenteen muutokset ovat vaarallisia ja voivat aiheuttaa virhetoimintoja.

• Alä tee muutoksia sähkötoimisiin tai mekaanisiin rakenteisiin.

Osat, joihin pääset asennuksen aikana kaskiki, voivat olla teräväreunaisia ja aiheuttaa viiltohaavoja.

Käytä suojakäsineita.
Laite on painava.
Laitteen siirtamiseen tarvitaan 2 henkiloa.
Käytä vain tarkoitukseen sopivia apuvälineita.

VAROITUS - Tukehtumisvaara!

Lapset saattavat leikkiessaan esim. vetä pakkausmaterialialeja paahansa tai käriytyä nihin ja tukehtua.

• Pidä pakkaismateriaali poissa lasten ulottuvilta.
• Alä anna lasten leikkä pakkausmateriaiallila.

VAROITUS - Myrkytysvaara!

Takaisin virtaavat palamiskaasut voivat aiheuttaa myrktyksen.

• Poistoilmaa ei saa johtaa toiminnassa olevaan savupiippuun tai poistoilmakanavaan.
• Poistoilmaa ei saa johtaa hormiin, joka on tarkoitettu tulisijoen sijoitushuoneiden ilmanvaihtoon.
• Mikäli poistoilma johdetaan savupiippuun tai poistoilmakanavaan, joka ei ole käytössä, siihen on saatatva lupa paikalliselta nuohoojalta.

Takaisin virtaavat palamiskaasut voivat aiheuttaa myrktyksen.

• Jos liesituuletin asennetaan tilaan, jossa on huoneilmaa kayttävā tulisija, liesituulettimen virransyötöön on asennettava asianmukainen turvakytkin.

Sahkoliitantaa koskevia ohjeita

Jotta laitteen sahkoliitantä on turvallinen, noudata seuraavia ohjeita.

VAROITUS - Sähköiskun vaara!

Laite pitaa saada aina irrotettua verkkovirrasta. Laitteen saa liittaa vain maaraystenmukaisesti asennetttuun pistorasian.

• Kiinteaaan sahkoliitantaan on asennettava ylijannitteluokan lll ehtoen ja asennusmaaraysten mukainen jokanapainen katkaisin.
• Kiintean sahkoasennuksen saa tehdä vain sahkoasentaja. Suosittelemme asentamaan vikavirtakatkaisimen (Fl-katkaisin) laitteen jannitteensaannin virtapiirin.
• Ala taita liitantajtoa tai jata sita puristuksiin alakai vie sita teravien kulmien lahelle.
  Sijoita liitantäjohto siten, etta se ei kosketa laitteen kuumaa koteloa.
  Käytä vain laitteen mukana toimitettua tai tekisen huoltopalvelun toimittamaa liitantäjohtoa.
  Laite on radiohäiriosuojattu EY-märäysten mukaisesti.
  Laitteen suojaluokka on 1. Laitteen käytto on siten salittu vain maadoitusliitännan kanssa.
  Valmistaja ei vastaa kayttohairioista tai mahdollisista vauroiosta, jotka johtuvat virheellisetä sahkoaasennuksesta.

Sahkoliitannan valmistelu

Vaatimus: Laitteen sisäpuolelle kohdistuvat työt ja verkkojohdon vaihdon saa tehdä vain asianmukaisen koulutuksen saanut huoltopalvelun henkilösto.

1. Noudata sahkoliitantaa koskevia ohjeita. Jos asennus on tehty virheellisesti tai epaaianmukaisesti, takuu raukeea.
2. Jos tarvitset pidemman verkkoliitantajohdon, ota yhteys huoltopalveluun. Kaytettavissa on liitantajohtoja aina 2,20 m saakka.
3. Jos laitteessa ei ole valmiiksi asennettua johtoa, vie verkkjoho to liitantarasiaan.

Liétantárasianavaaminen

Nosta liitantarasian kanta ruuvimeisselin avulla. Kuva 15

Liitantarasian valmistelu

1. Irrota ruuvi. → Kuva 16
2. Nosta kaapelipuristinta ruuvimeisselin avulla. Kuva 17
3. Irrota kaapelipuristin. Kuva 18

Johdon liittäminen liitäntärasiaan

1. Liitä liittannan 3 N kohdalla johto liitantärasiaan kuvan osoittamalla tavalla. → Kuva 19
2. Liitä liittannan 2 N kohdalla johto liitantärasiaan kuvan osoittamalla tavalla. → Kuva 20
3. Liītā liitānnān 1 N kohdalla johto liitāntārasiaan kuvan osoittamalla tavalla. → Kuva 21
4. Liitä 2 L / 2 N:n kohdalla johto liitäntärasiaan kuvan osoittamalla tavalla. → Kuva 22
5. Ota huomioon johtojen varit.
6. BN: ruskea
7. BU: sininen
8. GN/YE: keltainen ja vihrea
9. BK: musta
10. GY: harmaa
11. Asenna tarvittaessa mukana toimitetut kuparilittimet liitantakuvan mukaan.
12. Liä johdot ja kirstä sitten liiantärasian ruuvit.
13. Liitantakuvan mukaisen liitannan 1 N\~ tai 2 L / 2 N yhteydessa vastaa 1 tuuletinmoottoria.
14. Liitannan 2N^ / 3N^ yhteydessa vastaa vaihe L1 (harmaa) tuuletinmoottoria.

Johdon kiinnittäminen liitäntärasiaan

1. Kiinnita verkkjoho to kaapelipuristimella.
2. Kiristä ruuvi oikeaan asentoon.
3. Älä käytä akkuruuvinvaannintä.
   → Kuva 23
4. Sijoita johdot liitantārasian keskelle, jotta liitantārasian sulkeminen on helppompaa.
5. Sulje liitantarasian kansi.

Poistoilmaputkea koskevia ohjeita

Laitteen valmistaja ei vastaa putkista johtuvista reklamaatioista.

Käytä lyhyttä, suoraa ja halkaisijaltaan mahdollisimman suurta poistoilmaputkea.
- Pitkät, rosoiset poistoilmaputket, joissa on runsaasti kaaria tai joiden halkaisija on pieni, piententavat postoimutehoa ja nostavat tuulettimen aanitasoa.
Käytä palamattomasta materiaalista olevaa poistoilmaputkea.
Jotta välttat kondenssiven paluuvirtauksen, asenna poistoilmapatki 1^ kaltevuudelle laitteesta.

Laakeat kanavat

Käytlaaakeita kanavia, joiden sisapoikkileikkaus vastaa pyörputkien halkaisijaa:

Halkaisija 150 mm vastaa n. 177 cm².
Käytä tiivistysnauhaa, jos putkien halkaisijat ovat kooltaan poikkeavat.
- Alä käytä laakeita kanavia, joissa on jyrkkia käantöja.

Pyöröputket

Käytä pyöröputkia, joiden sisähalkaisija on 150^

Poistoilmakaytöä koskevia ohjeita

Poistoilmakäytössä pitää asentaa takaiskuläppä.

Huomautukset

• Jos laitteen mukana ei tule takaiskulappaa, se voidaan hankkia alan likkeestä.
  Jos poistoilma johdetaan ulos ulkoseinan lapi, tulee kayttaa teleskooppiliitosta.

Kalusteen tarkastaminen

1. Tarkasta, onko kaluste vaakasuora ja riittavan kantava. Laitteen maksimipaino on n. 25 kg. Tyotason, johon laite asennetaan, pitaa kestaa n. 60 kg:n kuormitus.
2. Varmista, etta kalusteen vakaus on taattu myos asennusaukon valmistamisen jälkeen.

3. Erityisesti ohuiden tyotasoen kantavuus ja vakaus on varmistettava tarkoitukseen sopivilla alustarakenteilla.

4. Ota huomioon laitteen paino ja lisakuormitus.

5. Kayta kuumuutta ja kosteutta kestavaa vahvikemateriaialia.

6. Varmista, etta kalustekestaa kuumuutta 90^ saakka.

7. Alä asenna alapuolle muita laitteita, esim. uuneja, kylmälaitteita, astianpesukoneita tai pyykinpesukoneita.
8. Tarkasta laitteen oikea asento vasta, kun se on paikallaan asennusaukossa.
9. Voit valita vapaasti etaisyyden ylakaappiin. Huomioi valitessasi kayttajaystavllisyys ja tason kayttöergonomia.

Kannatinkiskojen asennus

Asenna kannatinkiskot kalusteeseen.

• Liimaa Kannatinkiskot kiviseen työtasoon. Jos työtaso on kivea, käytä kuumuutta kestävää, metallin ja kiven liimaamiseen soveltuvaa liimaa.
• Alä käytä tiivistämseen silikonia.
  →Kuva 24

Kalusteen alkuvalmistelut

Vaatimus: Kalusteet kestavat lampoa aina 90^ :een asti.

1. Piirra kalusteaukko asennuspiirroksen mukaan.
   →Kuva 14
2. Poraa neljā halkaisijaltaan 6 mm:n reikää. → Kuva 25
3. Varmista, etta leikkuupinnan kulma tyotasoon nahden on 90^ . Kuva 25

Vähimmäsetäisyyksien noudattaminen, kun asennus tehdään vetolaatikon ylapuolelle

1. Ota huomioon vahimmäisetäisyydet, jotta ylivuotosäiliö voidaan poistaa asennetusta laitteesta. → Kuva 11
2. Ota huomion ylivuotosaillion paikka.

→Kuva 12

Kalusteen valmistelu kiertoilmakayttoän adapterilla

Huomautukset

Emme suosittele asennusta termisesti eristamattomaan ulkoseinaan tai kylman pohjan yli ( ≥ 0,5W / m^2^)
- Alä liitä poistopuolta suoraan muita laitteita kohden ilman valiseinä. Jos valiseinä ei voida asentaa, katso kohta Muut asennustavat.

1. Noudata kyseisiä mittoja, kun teet takaseinaa aukon adapterin kayttoa varten. Kuva 26

2. Mittaa tyotason vahvuus. Siirra mitta sapluunaan ja piirrata tata vastaava viiva. Kuva 27

3. Leikkaa sapluuna seuraavia viivoja myoten: tyotason vahvuuden merkitty viiva A, leikkaava keskiviiva B ja perusviiva sisempaaan ilmanpoistoon C.

4. Piirra aukon keskikohta tyotasossa keskilinjaksi kalusteen takaseinaan. Kuva 28
5. Kohdista sapluuna kalusteen takaseinan keskilinjaan ja tyotason alareunaan.
6. Tee takaseinaan aukko sapluunan mukaan.
7. Poista lastut aukon tekemisen jälkeen.
8. Käsittele leikkuupinnat kuumuuttakestäviksi ja
   vedenpitäviksi. Kuva 25

Ilmanvalihto

1. Jos kyseessä on kiertoilmakaytö, tee ilmanpoistoaukko kalusteen sukkelilistaan.

2. Suunnittele ilmanpoistoaukolle vähintään n. 400 cm²: n poikkileikkaus.

3. Tee sukkelipaneelin mahdollisimman suuri poistoaukko, jotta veto ja käyntiäni pysyvät pieninä.

4. Tee poistoaukko lyhentamalla sukkelilistoja tai kayttamalla tarkoitukseen sopivaa ilmankiertosaleikkoo tai lamellisokkelia.

5. Jotta laitteen oikea toiminta voidaan taata, tuuleta keittotasa asianmukaisesti alakaapissa poikkileikkaukseltaan vahintaaen 200~cm^2 olevan ilmanvaihtoaukon kautta.

Kiertoilmakaytöisen laitteen asentaminen adapterilla Tivisteen kiinnittäminen adapterlin

• Kiinnitta tiiviste adapteriin enint. 5 mm etaisyydelle reunasta.

→Kuva 291

Adaptererin asentaminen

1. Puhdista liimapinta takaseinassä olevan asennusaukon ympärilta ja poista pinnalta rasva.
2. Aseta adapteri keittotason takaosassa olevaan poistoaukkoon. Kuva 30
3. Poista liimanauhan suojamuovi adapterista. Kuva 31

Laitteen asentaminen tyotason aukkoon

1. Varmista, etta liitantajho to on liitetty laitteeseen.
2. Aseta laite varovasti paikalleen tyotason aukkoon. Kuva 32

Adaptererin kiinnitys

1. Tartu adapteriin keskimmäisista kiinnikkeistä ja työnnä se alakaapissa sivukannattimista takaseinää vasten ja liimaa kiinni. → Kuva 33
2. Kiinnitä adapteri tarvittaessa lisaksi ruuveilla. → Kuva 34

Kalusteen valmistelu kiertoilmakayttoon kiertoilmakanavalla

1. Poista tarvittaessa kalusteen takaseina.
2. Noudata kyseisiä mittoja, kun teet takaseinaa aukon laakean kanavan kaaren kayttoa varten. Kuva 35

3. Jos kyseessä on kiertoilmakayttö, tee ilmanpoistoaukko kalusteen sukkelilistaan.

4. Suunnittele ilmanpoistoakolle vahintaan. 400~cm^2 n poikkileikkaus.

5. Tee sukkelipaneelin mahdollisimman suuri poistoaukko, jotta veto ja käyntiäani pysyvät pieninä.

6. Tee poistoaukko lyhentamalla sukkelilistoja tai kayttamalla tarkoitukseen sopivaa ilmankiertosaleikkooa tai lamellisokkelia.

7. Jotta laitteen oikea toiminta voidaan taata, tuuleta keittotasa asianmukaisesti alakaapissa poikkileikkaukseltaan vahintaaen 200~cm^2 olevan ilmanvaihtoaukon kautta.

8. Poista lastut aukon tekemisen jälkeen.
9. Käsittele leikkuupinnat kuumuutta kestäviksi ja vedenpitäviksi. → Kuva 25

Laitteen asennus kiertoilmakäytolle kiertoilmakanavalla

1. Käytä kiertoilmakaytöön tiivistettä, kiertoilmakanavaa, diffuusoria ja Hajusuodatinta.
   2 Ota huomioon eri laakean kanavan kaarien mitat. Sivu 60

Tivisteen kiinnittäminen

• Kiinnitta mukana toimitettu tiiviste matalan kanavan kaareen enintaan 5 mm:n etaisyydelle reunasta. Kuva 36

Laakean kanavan kaaren asentaminen

• Asenna laakean kanavan kaariosa poistoaukkoon laitteen takasivulla.
  → Kuva 37

Laitteen asentaminen tyotason aukkoon

1. Varmista, etta liitantajho to on liitetty laitteeseen.
2. Aseta laite varovasti paikalleen tyotason aukkoon. Kuva 38

Putkien asentaminen laitteen ja diffuusorin valille

1. Liitä kiertoilmakanavan rakenneosat yhteen.

2. Kiinnitlaakean kanavan liittimet lukitsemalla.

3. Käytä laakean kanavan liittimien kiinntykseen lisäksi 4 muoviruuvia PT 4x8 mm.
   → Kuva 39

4. Liitta kiertoilmakanava laakean kanavan kaareen keittotason takaosassa. Kuva 40

5. Liitä diffuusori kiertoilmakanavaan. → Kuya 41

Kalusteen valmistelu poistoilmakaytöön

1. Poista tarvittaessa kalusteen takaseinä.
2. Noudata kyseisiä mittoja, kun teet takaseinaan aukon laakean kanavan kaaren käyttoa varten. Kuva 42
3. Poista lastut aukon tekemisen jälkeen.
4. Käsittele leikkuupinnat kuumuutta kestäviksi ja vedenpitäviksi.
   → Kuva 43

Laitteen asentaminen poistoilmakäytolle

1. Käytä poistoilmakäytöön tiivistetta ja akustiikkasuodatinta.
2. Noudata poistoilmaputkea koskevia ohjeita. Sivu 62

Tiiivisteen kiinnittäminen

• Kiinnitta mukana toimitetu tiiviste matalan kanavan kaareen enintaan 5 mm:n etaisyydelle reunasta. Kuva 36

Putkien asentaminen

1. Asenna laakean kanavan kaariosa poistoaukkoon laitteen takasivulla. Kuva 37
2. Asenna tarvittaessa lisaa putkielementteja.

Laitteen asentaminen tyotason aukkoon

1. Varmista, etta liitantajho to on liitetty laitteeseen.
2. Aseta laite varovasti paikalleen tyotason aukkoon. Kuva 38

Poistoilmaltiattann ansentaminen

1. Kiinnita poistoilmaputki laakeaan kanavaan.

2. Tee liitantä poistoilma-aukkoon.

3. Tiivista liitoskohdat sopivaa menetelmaa kayttäen.

Suodattimen asentaminen

Huomautus: Aseta kiertoilmakaytossahajusuodattimet paikoilleen.

Aseta poistoilmakaytossä akustiikkasuodattimet paikoilleen.

1. Ota huomioon suodatinten ilmanvirtauksen suunta.
2. Aseta kaksi suodattimista vasemmalle ja oikealle laitteeseen ja työnnä eteenpän. Kuva 44
3. Aseta toiset suodattimet vasemmalle ja oikealle laitteeseen. Kuva 45

Rasvasuodattimen asennus

• Aseta rasvasuodatin paikalleen.
  →Kuva 46

Sahkoliitanta

1. Ota typpikilvessä olevat liitantatiedot huomioon.

2. Liitta liittannan 3 N kohdalla johto liitantarasiaan kuvan osoittamalla tavalla. Kuva 47

3. Liītā liitānnān 2 N kohdalla johto liitāntārasiaan kuvan osoittamalla tavalla. → Kuva 48

4. Liitä liittannan 1 N kohdalla johto liitäntärasiaan kuvan osoittamalla tavalla. → Kuva 49

5. Liitta liittannan 2 L/2 N kohdalla johto liitantarasiaan kuvan osoittamalla ravall. Kuva 50

6. Ota huomion johtojen varit.

7. BN:ruskea

8. BU: sininen
9. GN/YE: keltainen ja vihrea
   BK: musta

10. GY: harmaa

11. Liiantatyypista riippuen saatetaan tehtaalta toimitetuja johdinholkkeja joutua sijoittamaan tarvittaessa toisin.

12. Liitā tarvittaessa kaksi johtoa käyttramalla johdinholkkia.

Lyhennä johtimet.
- Poista eriste.

Toiminnan tarkastus

1. Kytke laite paäille.
2. Jos O8i Eosia na tossa, laitetta ei ole liitetty oikein. "Sahkoliitannan tarkastus ja korjaus", Sivu 64
3. Jos laitteen nayttoon ei ilmesty virheilmoitusta, tarkasta tuulettimen toiminta kayttoohjeen perusteella.

Sähköllitännän tarkastus ja korjaus

1. Irrota laite sahkoliitannastä.

2. Tarkasta, vastaako liitantä laitteessa ja rakennuksen puoleinen liitantä tassa asennusohjeessa olevaa liitantäkaaviota. "Sahkoliitann valmistelu", Sivu 61 "Sahkoliitantä", Sivu 64

3. Ota liitännän 3 N kohdalla huomioon seuraava kuva. Kuva 51

4. Ota liitännän 2 N kohdalla huomioon seuraava kuva. Kuva 52

5. Ota liitännän 1 N kohdalla huomioon seuraava kuva. Kuva 53

Näytön muuttaminen poistoilmakäyttoön sopivaksi

1. Muuta tarvittaessa elektronisen ohjauksen näytö perusasetuksissa poistoilmakäytöä varten.
2. Ota huomioon käyttoohjeen luku Perusasetukset.

Laitteen irrotus HUOMIO!

Tyokalut voivat vaurioittaa laitteen runkoa.

Alà nosta laitetta ylhaälta pän pois paikaltaan.

1. Irrota laite sahkoverkosta.
2. Poista poistoilmakanava tai irrota kiertoilmaliitannat.
3. Paina laite alhaalta pän pois paikaltaan.

Zakres dostawy
