MANUALE UTENTE PVQ895H26E BOSCH

Contenuto della confezione

Dopo il disimballaggio controllare che tutti i componenti siano presenti e che non presentino danni dovuti al trasporto.

$$ \rightarrow F i g. \quad \blacksquare $$

QR code per il video del montaggio

Quisi trova il QR code per il video del montaggio. Fig. 2

Dimensioni apparecchio

Quisono riportate le dimensioni dell'apparecchio.

$$ \rightarrow F i g. \quad 3 $$

Misure d'incasso per i bordi ricurvi del canale piatto

Qui si trova una panoramicica delle misure d'incasso dei bordi ricurvi del canale piatto.

Vista laterale:

→Fig. →Fig. →Fig.

Vista frontale:

$$ \rightarrow F i g. 7 $$

Varianti di installmente

Qui viene riportata una panoramicica delle diverse variani di installmente.

Filtro antidori e adattatore per funzionamento a ricircolo d'aria:

$$ \rightarrow F i g. ⑧ $$

Filtro antidori, diffusore e guarnizione per funzionamento a ricircolo d'aria:

$$ \rightarrow F i g. \quad ① $$

Filtro acustico e guarnizione per la modalità a estrazione d'aria:

→ Fig. 10

Note: I canali adatti per l'installazione possono essere acquistati presso il nostro servizio di assistenza clienti, sul nostro site web o nei negoti specializzati.

Distanze di sicurezza

Osservare le distance di sicurezza dell'apparecchio.
Distanze dal serbatoio di raccolta:

Fig. 11

Posizione del serbatoio di raccolta:

Fig. 12

Con una distanza di 50 mm tra la parte posteriore del mobile e la parete, la prestazione è ottimale. Se la distanza è ridotta, si riduceanche la prestazione.

→Fig. 13

Osservare le distance di sicurezza per il foro d'incaso del piano di lavoro.

Non riporre alcun oggetto di dimensioni superiori all'altezza massima del cassetto, poiché potrebbero sbattere contro lo zoccolo dell'apparecchio, danneggiando le funzioni.

→Fig. 14

Avverenze generali

Leggere attendamente le presenti istruzioni.
Il collegamento può essere eseguito esclusivamente da un technician specializzato autorizzato.
- Prima di eseguire qualsiasi lavoro, staccare l'alimentazione della corrente.
Nonutilizzaremaiquestoapparecchio subbarche o autovetture.
Seguire le raccomandazioni del produttore del piano di lavoro.

Montaggio sicuro

Osservare le presenti avvertenze di sicurezza durante il montaggio dell'apparecchio.

La sicurezza di utilizzo è garantita solo per l'installazione secondo le regole di buona tecnia riportate nelle istruzioni di montaggio. L'installatore è responsabile del corretto funzionamento nel luogo di installmentazione.

AVVERTENZA - Pericolo: magnetismo!

L'apparecchio contiene magneti permanenti che sono interferire con gli impianti elettronici, quali ad es. pacemaker o pompe di insulina.

I portatori di impianti elettronici devono mantenersi a una distanza minima di 10 cm dall'apparecchio.

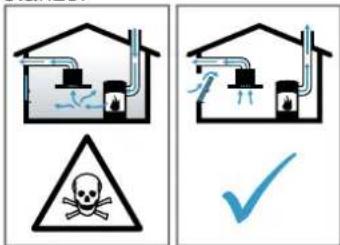

AVVERTENZA - Pericolo di avvenamento!

I gas di combustione riaspirati possono causare avvelenamento. I focolari che dipendono dall'aria ambiente (per es. stufe a gas, olio, legna o carbone, scaldabagno, caldaie elettriche) ricavano l'aria per la combustione alla stanza ed eliminano i gas di scarico all'esternoattraverso un impianto (per es. camino). In concomitanza della cappa di aspirazione accesa, alla cucina e delle stanze adiacenti viene sotttratta dell'aria. Senza un'alimentazione sufficiente di aria si crea depressione. I gas velenosi dal camino o

dalla cappa di aspirazione vengono riaspirati nelle stanze.

• E necessario assicurare sempre un'alimentazione di aria sufficiente quando l'apparecchio in modalità aspirazione a ricircolo viene utilizzato contemporaneamente a un focolare dipendente dall'aria ambiente.
• Un esercizio sicuro è possibile solo se la depressione nellaStanza in cui è installato il focolare non supera i 4 Pa (0,04 mbar). Questo è garantito se l'aria necessaria alla combustione può afflire nellaStanzaattraversoaperturenonfisse,peres. porte,finestrein combinazione con un canale di adduzione/scarico aria o altre misure tecniche. Un'apertura nel muro per alimentazione/scarico aria non garantisce il rispetto del valore limite.
• Consultate in agli caso lo spazzacamino responsabile che è in grado di giudicare la ventilazione complessiva in casa e proportre misure adequate.
  Se l'apparecchio è usato solo nella modalità a ricircolo d'aria, il suo esercizio è possibile alla limitazioni.

AVVERTENZA - Pericolo di incendio!

I depositi di grasso presenti nel filtrlo per grassi posso sono incendiari.

Nelle vicinanzi dell'apparecchio non lavorare mai con fiamme libero (ad es. fiammeggiare).
- L'installazione dell'apparecchio nelle vicinanze di un focolare per combustibili solidi (ad es. legno o carbone) è consentita solo se quello è dotato di copertura chiusa e non estraibile. Non delve esserci produzione di scintille.

AVVERTENZA - Pericolo di lesioni!

Modifiche all'impianto elettrico o meccanico sono pericolose e possono causare anomalie nel funzionamento.

Non apportare modifiche all'impianto elettrico o meccanico.

Le parti che restano scoperte durante il montaggio possono essere appuntite e causare ferite da taglio.

• Indossare guanti protettivi.

L'apparecchio è pesante.

Per spostarlo occorrono 2 personne.
Utilizzato escludivamente aesili adeguati.

AVVERTENZA - Pericolo di soffocamento!

I bambini potrebbero mettersi in testa il materiale di imballaggio o avolgersi nelle stesso, rimanendo sofocati.

• Tenere lontano il materiale di imballaggio dai bambini.
  Vietare ai bambini di giocare con materiali d'imballaggio.

AVVERTENZA - Pericolo di avvelamento!

I gas di combustione riaspirati possono causare avvenamento.

Non far convogliare l'aria esausta in un camino per fumo o per gas di scarico funzionanti.
- L'aria esausta non deve essere convogliata in un pozzo di aerazione dei locali di installmente di foccolari.

• Se l'aria esausta viene immessa in un camino per fumo o gas di scarico non in funzione, è necessario ottener e'autorizzazione di uno spazzacamino specializzato.
  I gas di combustione riaspirati possono causare avvenamento.
• Installando una cappa di aspirazione con un focolare dipendente dall'aria ambiente, l'alimentazione della cappa di aspirazione deve essere provvista di un adeguato lavoro di sicurezza.

Avvertenze sul collegamento elettrico

Per eseguire il collegamento elettrico dell'apparecchio in sicurezza, osservare le presenti avertenze.

AVVERTENZA - Pericolo di scosse elettriche!

Si deve poter sempre staccare l'apparecchio alla rete elettrica. L'apparecchio può essere collegato solamente a una presa di collegamento installata secondo le istruzioni.

• Durante la posa fissa dell'installazione elettrica de-ve essere montato un dispositivo di separazione su tutti i poli conforme alle condizioni della categoria di sovratensione Ili e alle disposizioni dell'allestamento.
• Soltanto un elettricista appositamente formato cui eseguire la posa fissa dell'infallazione elettrica. Noi consiglio di installare un interrottore differenziale (differenziale) nel circuito elettrico dell'alimentazione dell'apparecchio.
  Non piegare o schiacciare il cavo di collegamento e tenerlo lontano da bordi taglienti.
• Posare il cavo di collegamento in modo tale che non tocchi l'alloggiamento dell'apparecchio caldo.
  Utilizzare esclusivamente il cavo di collegamento fornito in dotazione insieme all'apparecchio o segnato dal servizio di assistenza tecnia.
• Questo appearecchio è conforme ai requisiti di protezione RFI dell'Unione Europea.
• L'apparecchio appartiene alla classe di protezione 1 e delve essere utilizzato solo se dotato di un conduttore di terra.
• Il costruttore non si assume alcuna responsabilita per eventuali guasti o danni riconducibili a un'in-stallazione elettrica difettosa.

Preparazione del collegamento elettrico

Requisito: Soltanto il servizio di assistenza tecnica appositamente formato cui esguire i lavori sull'interno dell'apparecchio o sostituire il cavo di rete.

1. Osservare leindicazioni sul collegamento elettrico. In caso di montaggio errato, di montaggio o collegamento non conforme decade la garanzia.
2. Se è necessario un cavo di collegamento alla rete elettrica più lungo, si prega di contattare il servizio di assistenza clienti. Sono a disposizione cavi di collegamento fino a 2,20 m di lunghezza.
3. Negli appearecchi alla cavo preinstallato, intro-durre il cavo di rete nella presa di collegamento.

Apertura della presa di collegamento

• Sollevare il coperchio della presa di collegamento con l'aiuto di un cacciavite.

$$ \rightarrow F i g. \quad 1 5 $$

Preparazione della presa di collegamento

1. Allentare la vite.

$$ \rightarrow \text {F i g .} 1 6 $$

1. Sollevare il disposativo di anticoraggio con l'aiuto di un cacciavite.

$$ \rightarrow \text {F i g .} 1 7 $$

1. Staccare il dispositorio di anticoraggio.

$$ \rightarrow F i g. \quad 1 8 $$

Allacciamento del cavo alla presa di collegamento

1. Allacciare il cavo alla presa di collegamento esclusivamente in conformità a quanto lostrato in figura 3 N.

$$ \rightarrow \text {F i g .} \tag {19} $$

1. Allacciare il cavo alla presa di collegamento esclusivamente in conformità a quanto migliorato in figura 2 N.

$$ \rightarrow \text {F i g .} 2 0 $$

1. Allacciare il cavo alla presa di collegamento esclusivamente in conformità a quanto lostrato in figura 1 N.

$$ \rightarrow \text {F i g .} 2 1 $$

1. Effettuare l'allacciamento alla presa di collegamento esclusivamente in conformità a quanto lostrato nella figura seguente 2 L/2 N.

$$ \rightarrow \text {F i g .} $$

5.Osservare i colori dei cavi.

• BN: marrone
• BU: blu
• GN/YE: giallo e verde
• BK: zero

• GY: grigio

• Se occorre, montare i ponticelli in rame forniti in dotazione in conformità allo schema di collegamento.

• Allacciare i cavi e poi serrare le viti sulla presa di collegamento.
• Durante il collegamento 1N^ o 2L/2N, in conformità allo schema di collegamento, 1 corrisponde alla ventola motore.
• Durante il collegamento 2N^ / 3N^ la fase L1 (grigio) corrisponde alla ventola motore.

Fissaggio del cavo nella presa di collegamento

1. Fissare il cavo di rete con il dispositivo di ancoraggio.

2. Serrare la vite nella posizione corretta.

3. Non usare avvitatori a batteria.

$$ \rightarrow \text {F i g .} 2 8 $$

1. Disporre il cavo nella parte interna della presa di collegamento per facilitarne la chiusura.
2. Chiudere il coperchio della presa di collegamento.

Avvertenze sul condotto di scarico

Il produttore dell'apparecchio non si assume alcuna responsabilità per le contestazioni relative al condotto.

Utilizzare un tubo di scarico corto e dritto, che ha un diametro possibilmente grande.
Tubi di scarico dell'aria lunghi e ruvidi, che presentano molte curve o che hanno un diametro piccolo riducono la prestazione di aspirazione e augmentano il rumore della ventola.
Utilizzare un tubo di scarico in materiale non combustibile.
Per evitare il ritorno della condensa, montare il tubo di scarico dell'apparecchio con 1^ di pendenza.

Canali piatti

Utilizzare canali piatti la cui sezione interna corrisponda al diametro dei tubi rotondi:

Un diametro 150~mm corrisponde a ca. 177~cm^2
- Nel caso di diametri diversi del tubo utilizzato strisce di tenuta.
Nonutilizzare canali piatti con rinvii taglienti.

Tubi rotondi

Utilizzare tubi rotondi con diametro interno di 150^

Avvertenze per un funzionamento ad aria di scarico

Nel funzionamento ad aria di scarico deve essere montato un raccordo alettato.

Note

• Se con l'apparecchio non è fornito il raccordo alet-tato è possibile reperirlo in un negozio specializzato.
  Se l'aria esausta viene condotta atraverso la pa-reete esterna, è necessarioutilizzareuna cassetta murale telescopica.

Controllo del mobile

1. Controllare che il mobile a incasso sua piano e sufficientemente solido.

Il peso max. dell'apparecchio è pars a ca. 25 kg. Il piano di lavoro all'interno del quale si incassa l'apparecchio deve essere in grado di sostenere carichi di ca. 60 kg.

1. Accertarsi che la stabilità del mobile a incasso sua garantitaancheppo i lavori di taglio.

2. La portata e la stabilità, in particolare per quanto riguarda piani di lavoro sottili, devono essere assicurate grazie a strutture sottostanti adatte.

3. Tenereconto del peso dell'apparecchio, compreso il carico supplementare.

4. Utilizzato un materiale di rinsforzo resistente al calore e all'umidità.

5. Accertarsi che il mobile a incasso sia resistente al calore fino a 90^ .

6. Non è consentito incassare altri appearecchi quali ad esempio fornì, frigoriferì, lavastoviglia, lavatrici.
7. Verificare la planarità dell'apparecchio solo durante l'installazione nell'apertura di montaggio.
8. É possible scegliere liberamente la distanza da un mobile a pensile. Tenereconto dellafacilityà'uso e dell'ergonomia quando si utilizes la piastra.

Montaggio delle guide di supporto

• Montare le guide di supporto nel mobile.
• Incollare le guide di supporto al piano di lavoro in pietra. Per i piani di lavoro in pietra, utilizzare dell'adesivo resistente al calore e adatto a incollare metallo e pietra.
  Nonutilizzareilsilicone persigillare.
  →Fig.2A

Preparazione dei mobili

Requisito: I mobili da incasso sono termostabili fino a una temperatura di 90^

$$ \rightarrow F i g. \quad 1 4 $$

$$ \rightarrow \text {F i g .} 2 5 $$

$$ \rightarrow \text {F i g .} 2 5 $$

1. Contrassegnare l'aperture del mobile secondo lo schizzato di montaggio.
2. Praticare quattro fori con un diametro di 6 mm.
3. Accertarsi che l'angolo della superficie di taglio rispetto al piano di lavoro sia di 90^ .

Rispetto delle distance indicate, in caso di montaggio sulla scomparto scorrevole,

1. Per la rimozione del serbatoio di raccolta ad apparecchio montato, tenereconto delle distance minime.

$$ \rightarrow \text {F i g .} 1 1 $$

1. Osservare la posizione del serbatoio di raccolta.

→Fig.

Preparazione del mobile per il funzionamento a ricircolo d'aria con l'adattatore

Note

Non si consiglia l'installatione su una parete esterna priva di isolamento termico o su un pavimento freddo ( ≥ 0,5W / m^2 C).
Non collegare il lato uscita direttamente in corrispondenza di altri appearecchi privi di pannelli divisori. Se non è possible installare pannelli divisori, vedere Altri tipi di installatione.

1. Per l'apertura nella parete posteriore, osservare le misure corrispondenti tenendo conto della combinazione con l'adattatore.

$$ \rightarrow \text {F i g .} 2 6 $$

1. Misurare lo spessore del piano di lavoro. Riportare la misura sulla dima e tracciare una linea corrispondente.

$$ \rightarrow \text {F i g .} 2 7 $$

1. Tagliare sulla dima lungo la linea segnata dello spessore del piano di lavoro A, la linea centrale di taglio B e la linea di riferimento allo scarico dell'aria interno C.

2. Contrassegnare il centro dell'apertura nel piano di lavoro come linea centrale sulla parete posteriore del mobile.

$$ \rightarrow \text {F i g .} 2 8 $$

1. Allineare la dima alla linea centrale della parete posteriore del mobile e al bordo interiore della superficie di lavoro.

2. Realizzare l'apertura nella parete posteriore conformmente alla dima.

3. Rimuovere i trucoli lorotaglio.

4. Sigillare le superfici di taglio in modo refrattario e a tenuta stagna.

$$ \rightarrow \text {F i g .} 2 5 $$

Aerazione

1. Per il funzionamento a ricircolo realizazare uno scarico per l'aria nella zoccolo del mobile.

2. Prevedere una sezione minima dello scarico per l'aria di circa 400~cm^2

3. Per limitare il flusso d'aria e il rumore, eseguire l'apertura di scarico nel pannello dello zoccolo della maggiordimensione possibile.
   Realizzare l'apertura di scarico accorciando lo zoccolo o utilizzato griglie di ventilazione o zoccoli a lamelle adatti.

4. Per garantire il corretto funzionamento dell'apparecchio, il piano di cottura deve essere adeguamente aerato mediante lo sfiato dell'aria con una sezione minima di 200~cm^2 nel mobile inferiore.

Montaggio dell'apparecchio con funzionamento a ricircolo d'aria con l'adattatore

Fissaggio della guarnizione sull'adattatore

Fissare la guarnizione all'adattatore a max. 5 mm dal bordo.
Fig. 29

Applicazione dell'adattatore

1. Pulire e sgrassare la superficie attorno all'apertura sulla parete posterior del mobile.
2. Inserire l'adattatore nell'apertura di sfiato sul retro del piano cottura.

$$ \rightarrow F i g. \quad 3 0 $$

1. Rimuovere il foglio protettivo del nastro adesivo dall'adattatore.

$$ \rightarrow \text {F i g .} \quad 3 1 $$

Inserimento dell'apparecchio nel foro d'incasso del piano di lavoro

1. Assicurarsi che il cavo di collegamento sia collegato all'apparecchio.
2. Inserire attendamente l'apparecchio nel foro d'in-casso del piano di lavoro. Fig. 32

Fissaggio dell'adattatore

1. Fissare l'adattatore al supporto centrale, spingerlo con i supporti laterali contro la parete posteriore del mobile inferiore e fissarlo. Fig. 33
2. Se necessario fissare l'adattatoreanche con le vi- ti. Fig. 34

Preparazione del mobile per il funzionamento a ricircolo d'aria con condotto a ricircolo

1. Se necessario, rimuovere la parete posteriore del mobile.
2. Per l'apertura nella parole posteriore, osservare le misure corrispondenti tenendoconto della combinazione con bordo ricurvo del canale piatto. Fig. 35

3. Per il funzionamento a ricircolo realizazare uno scarico per l'aria nella zoccolo del mobile.

4. Prevedere una sezione minima dello scarico per l'aria di circa 400~cm^2

5. Per limitare il flusso d'aria e il rumore, eseguire l'apertura di scarico nel pannello dello zoccolo della maggior dimensione possibile.
   Realizzare l'apertura di scarico accorciando lo zoccolo o utilizzato griglie di ventilazione o zoccoli a lamelle adatti.

6. Per garantire il corretto funzionamento dell'apparecchio, il piano di cottura deve essere adeguamente aerato mediante lo sfiato dell'aria con una sezione minima di 200~cm^2 nel mobile inferiore.

7. Rimuovere i trucoli afteri lavori di taglio.
8. Sigillare le superfici di taglio in modo refrattario e a tenuta stagna. Fig. 25

Montaggio dell'apparecchio per il funzionamento a ricircolo d'aria con condotto a ricircolo

1. Per il funzionamento a ricircolo d'aria utilizzare la guarnizione, il condotto a ricircolo, il diffusore e i filtri antiodori.
2. Rispettare le dimensioni per i diverse bordi ricurvi del canale piatto. Pagina 28

Fissaggio della guarnizione

Fissare la guarnizione fornita sulla curva del cana- le piatto a max. 5 mm dal bordo. Fig.36

Inserimento della curva inferiore del canale piatto

• Inserire la curva del canale piatto nell'apertura di scarico sul lato posteriore dell'apparecchio. → Fig. 37

Inserimento dell'apparecchio nel foro d'incasso del piano di lavoro

1. Assicurarsi che il cavo di collegamento sia collegato all'apparecchio.
2. Inserire attendamente l'apparecchio nel foro d'in-casso del piano di lavoro. Fig. 38

Realizzazione della conduttura tra l'apparecchio e il diffusore

1. Collegare tra loro i componenti del condotto a ricircolo.

2. Fissare i connettori del canale piatto facendoli scattare in posizione.

3. Per un ulteriore fissaggio, avvitare insieme i connettori del canale piatto con 4 viti per plastische PT 4 × 8 ~mm Fig. 39

4. Collegare il condotto a ricircolo con il bordo ricurvo del canale piatto alla parete posteriore del piano cottura.

$$ \rightarrow \text {F i g .} \quad 2 0 $$

1. Collegare il diffusore al condotto a ricircolo.

$$ \rightarrow \text {F i g .} $$

Preparazione del mobile per la modalità di scarico dell'aria

1. Se necessario, rimuovere la parete posteriore del mobile.

2. Per l'apertura nella parete posteriore, osservare le misure corrispondenti tenendo conto della combinazione con un bordo ricurvo del canale piatto. Fig. 19

3. Rimuovere i trucioli dopo i lavori di taglio.

4. Sigillare le superfici di taglio in modo refrattario e a tenuta stagna. Fig. 43

Montaggio dell'apparecchio per il funzionamento a scarico d'aria

1. Per la modalità di scarico dell'aria, utilizzare la guarnizione e i filtri acustici.
2. Osservare le avventenze sul condotto di scarico. Pagina 30

Fissaggio della guarnizione

Fissare la guarnizione fornita sulla curva del cana- le piatto a max. 5 mm dal bordo. Fig.36

Realizzazione della conduttura

1. Inserire la curva del canale piatto nell'apertura di scarico sul lato posteriore dell'apparecchio. Fig. 37
2. In caso di necessità montare altri elementi per la tubazione.

Inserimento dell'apparecchio nel foro d'incasso del piano di lavoro

1. Assicurarsi che il cavo di collegamento sia collegato all'apparecchio.
2. Inserire attentamente l'apparecchio nel foro d'in-casso del piano di lavoro. Fig. 38

Realizzazione del collegamento allo scarico dell'aria

1. Fissare il tubo di scarico sulla curva del canale piatto.
2. Realizzare il collegamento all'apertura per lo scarico dell'aria.
3. Sigillare ermeticamente i punti di collegamento.

Inserimento del filtro

Note: Inserire il filtro odori nel funzionamento a ricicolo d'aria.
Inserire il filtro acustico nella modalità di scarico dell'aria.

1. Osservare la direzione della corrente dell'aria dei filtri.
2. Inserire e spostare in avanti due dei filtri a sinistra e a destra all'interno dell'apparecchio.

$$ \rightarrow \text {F i g .} $$

1. Inserire gli altri filtri a sinistra e a destra nell'apparecchio. Fig. 45

Inserimento del filtro per grassi

• Inserire il filtro per grassi.

Fig. 46

Esecuzione del collegamento elettrico

1. Osservare i dati di collegamento riportati sulla targhetta.
2. Con 3N, allacciare il cavo alla presa di collega-mentation in conformità a quanto restrato in figura. Fig.47
3. Con 2N, allacciare il cavo alla presa di collega-mentation in conformità a quanto restrato in figura. Fig.48
4. Con 1N, allacciare il cavo alla presa di collega-mentation in conformità a quanto restrato in figura. Fig. 49
5. Con 2 L/2 N, allacciare il cavo alla presa di collegamento in conformità a quanto migliorato in figura. Fig. 50

6. Osservare i colori dei cavi.

7. BN: marrone

8. BU: blu
9. GN/YE: giallo e verde
10. BK: nero

11. GY: grigio

12. A seconda del tipo di allacciameto, se necessario, predisporre diversamente la disposizione dei manicotti terminali forniti di fabbrica.

13. Se necessario, per collegare due cavi, inseire un manicotto.

14. Accorciare i manicotti.
    Rimuovere l'isolamento.

Controllo del funzionamento

1.Accendere l'apparecchio.
2. Se 0400 605cene significa che l'apparecchio non è stato correttamente collegato. →"Controllo e corazione del collegamento elettrico", Pagina 33
3. Se non compare alcun erre sul display dell'aparecchio, verificare il funzionamento del sistema di aspirazione in base alle istruzioni per l'uso.

Controllo e correzione del collegamento elettrico

1. Staccare l'apparecchio alla rete elettrica.
2. Controllare se il collegamento sull'apparecchio e il collegamento laterale dell'edificio corrispondono allo schema di allacciamento riportato nelle presenti istruzioni per il montaggio. "Preparazione del collegamento elettrico", Pagina 30 "Esecuzione del collegamento elettrico", Pagina 33
3. Con 3N osservare la seguente figura. Fig.51
4. Con 2N osservare la seguente figura. Fig.52
5. Con 1N osservare la segunte figura. Fig. 53

Passaggio dell'indicatore alla modalità a estrazione d'aria

1. Se necessario, per il funzionamento a estrazione d'aria occorre modificare opportunamente l'indicatore del controllo elettronico nelle impostazioni di base.
2. Consultare il capitolo Impostazioni di base nelle istruzioni per l'uso.

Smontaggio dell'apparecchio ATTENZIONE!

Gli attrezzi possono danneggiare il telaio dell'apparecchio.

Non sollevare l'apparecchio tirandolo dall'alto.
1. Staccare l'apparecchio alla rete elettrica.
2. Rimuovere il canale di scarico o staccare i collegamenti di ricircolo d'aria.
3. Estrarre l'apparecchio spingendolo dal basso.

nl

Leveringsomvang

ADVARSEL - Brannfare!

Fettavleiringer i fettfilteret kan antennes.

Sette inn fettfiltre

• Sett inn fettfilteret.
  Fig. 46

Koble til strømmen

1. Se opplysninger om tilkobling pa typeskiltet.
2. Koble til kabelen ved 3 N som vist på bildet. → Fig. 47
3. Koble til kabelen ved 2 N som vist på bildet. → Fig. 48
4. Koble til kabelen ved 1 N som vist pa bildet. Fig. 49
5. Koble til kabelen ved 2 L/2 N som vist på bildet. → Fig. 50

6. Vær obs pa kablenes farger.

7. BN: brun
   BU:bla

8. GN/YE: gul og grunn

9. BK:svart
   -GY:gr

10. Alt etter tilkoblingstype ma de endehylsene som leveres fra fabrikk, ordnes annerledes ved behov.

11. For à forbinde to kabler ved behov setter du inn en endehylse.
