BRUKSANVISNING GSH 2 Plus Kärcher

gress- eller busktrimmer.

• garantert dB(A) 85 Mål og vekt Vekt med gresstrimmer kg 0,64 Vekt med busktrimmer kg 0,69 Lengde x bredde x høyde (med gresstrimmer, uten batteripakke, uten knivbeskytter) mm 306 x 83 x 132 Lengde x bredde x høyde (med busktrimmer, uten batteripakke, uten knivbeskytter) mm 392 x 81 x 132 Säkerhetsinformation p. 88
• Avsedd användning p. 92
• Miljöskydd p. 92
• Tillbehör och reservdelar p. 92
• Leveransens omfattning p. 92
• Säkerhetsanordningar p. 92
• Symboler på maskinen p. 92
• Beskrivning av maskinen p. 92
• Montering p. 93
• Manövrering p. 93
• Transport p. 94
• Förvaring p. 94
• Skötsel och underhåll p. 95
• Hjälp vid störningar p. 95
• Garanti p. 96
• Tekniska data p. 96

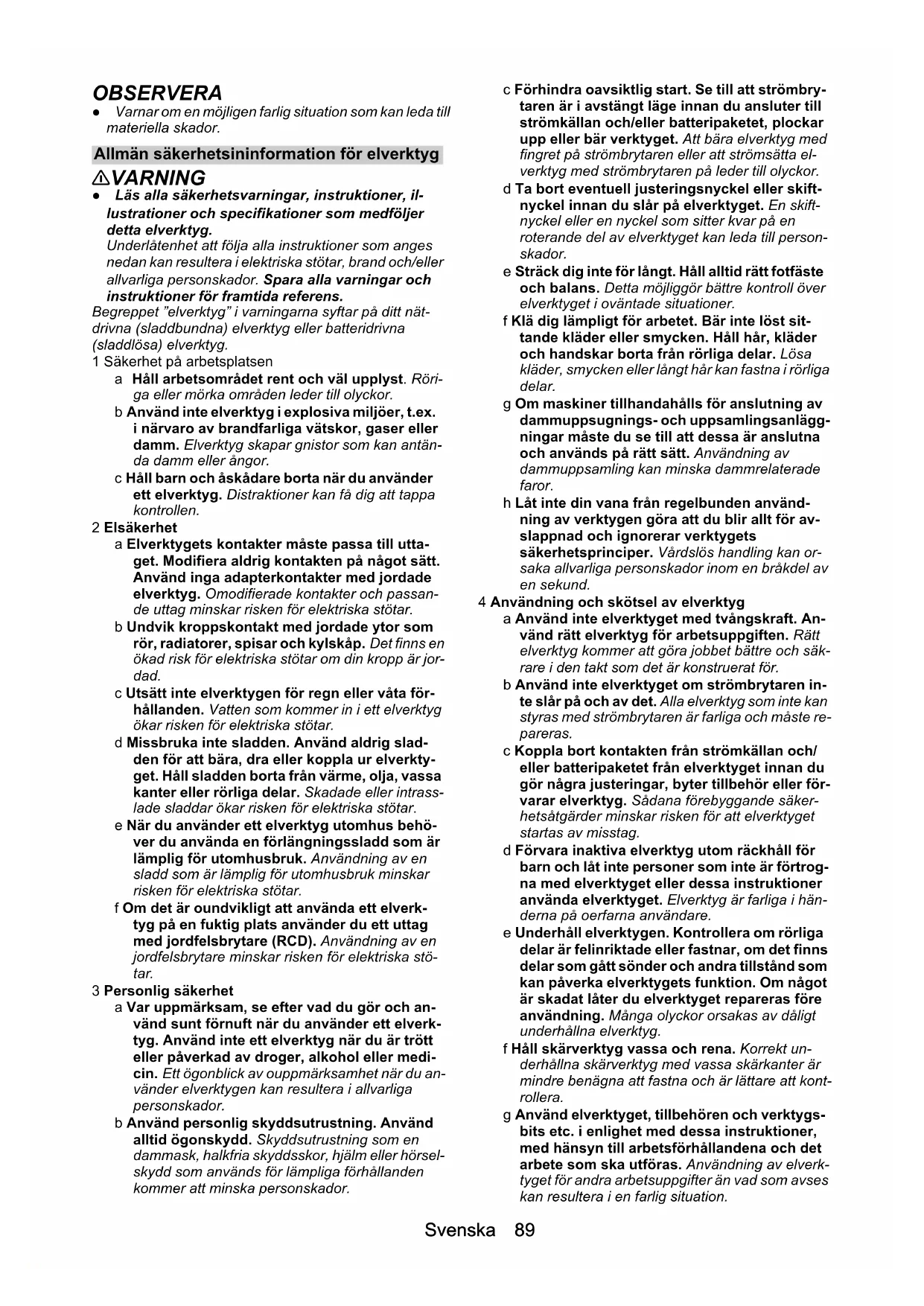

• EU-försäkran om överensstämmelse Svenska 89 OBSERVERA ● Varnar om en möjligen farlig situation som kan leda till materiella skador. Allmän säkerhetsininformation för elverktyg 몇 VARNING ● Läs alla säkerhetsvarningar, instruktioner, il- lustrationer och specifikationer som medföljer detta elverktyg. Underlåtenhet att följa alla instruktioner som anges nedan kan resultera i elektriska stötar, brand och/eller allvarliga personskador. Spara alla varningar och instruktioner för framtida referens. Begreppet ”elverktyg” i varningarna syftar på ditt nät- drivna (sladdbundna) elverktyg eller batteridrivna (sladdlösa) elverktyg. 1 Säkerhet på arbetsplatsen a Håll arbetsområdet rent och väl upplyst. Röri- ga eller mörka områden leder till olyckor. b Använd inte elverktyg i explosiva miljöer, t.ex. i närvaro av brandfarliga vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antän- da damm eller ångor. c Håll barn och åskådare borta när du använder ett elverktyg. Distraktioner kan få dig att tappa kontrollen. 2 Elsäkerhet a Elverktygets kontakter måste passa till utta- get. Modifiera aldrig kontakten på något sätt. Använd inga adapterkontakter med jordade elverktyg. Omodifierade kontakter och passan- de uttag minskar risken för elektriska stötar. b Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp. Det finns en ökad risk för elektriska stötar om din kropp är jor- dad. c Utsätt inte elverktygen för regn eller våta för- hållanden. Vatten som kommer in i ett elverktyg ökar risken för elektriska stötar. d Missbruka inte sladden. Använd aldrig slad- den för att bära, dra eller koppla ur elverkty- get. Håll sladden borta från värme, olja, vassa kanter eller rörliga delar. Skadade eller intrass- lade sladdar ökar risken för elektriska stötar. e När du använder ett elverktyg utomhus behö- ver du använda en förlängningssladd som är lämplig för utomhusbruk. Användning av en sladd som är lämplig för utomhusbruk minskar risken för elektriska stötar. f Om det är oundvikligt att använda ett elverk- tyg på en fuktig plats använder du ett uttag med jordfelsbrytare (RCD). Användning av en jordfelsbrytare minskar risken för elektriska stö- tar. 3 Personlig säkerhet a Var uppmärksam, se efter vad du gör och an- vänd sunt förnuft när du använder ett elverk- tyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medi- cin. Ett ögonblick av ouppmärksamhet när du an- vänder elverktygen kan resultera i allvarliga personskador. b Använd personlig skyddsutrustning. Använd alltid ögonskydd. Skyddsutrustning som en dammask, halkfria skyddsskor, hjälm eller hörsel- skydd som används för lämpliga förhållanden kommer att minska personskador. c Förhindra oavsiktlig start. Se till att strömbry- taren är i avstängt läge innan du ansluter till strömkällan och/eller batteripaketet, plockar upp eller bär verktyget. Att bära elverktyg med fingret på strömbrytaren eller att strömsätta el- verktyg med strömbrytaren på leder till olyckor. d Ta bort eventuell justeringsnyckel eller skift- nyckel innan du slår på elverktyget. En skift- nyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan leda till person- skador. e Sträck dig inte för långt. Håll alltid rätt fotfäste och balans. Detta möjliggör bättre kontroll över elverktyget i oväntade situationer. f Klä dig lämpligt för arbetet. Bär inte löst sit- tande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar. g Om maskiner tillhandahålls för anslutning av dammuppsugnings- och uppsamlingsanlägg- ningar måste du se till att dessa är anslutna och används på rätt sätt. Användning av dammuppsamling kan minska dammrelaterade faror. h Låt inte din vana från regelbunden använd- ning av verktygen göra att du blir allt för av- slappnad och ignorerar verktygets säkerhetsprinciper. Vårdslös handling kan or- saka allvarliga personskador inom en bråkdel av en sekund. 4 Användning och skötsel av elverktyg a Använd inte elverktyget med tvångskraft. An- vänd rätt elverktyg för arbetsuppgiften. Rätt elverktyg kommer att göra jobbet bättre och säk- rare i den takt som det är konstruerat för. b Använd inte elverktyget om strömbrytaren in- te slår på och av det. Alla elverktyg som inte kan styras med strömbrytaren är farliga och måste re- pareras. c Koppla bort kontakten från strömkällan och/ eller batteripaketet från elverktyget innan du gör några justeringar, byter tillbehör eller för- varar elverktyg. Sådana förebyggande säker- hetsåtgärder minskar risken för att elverktyget startas av misstag. d Förvara inaktiva elverktyg utom räckhåll för barn och låt inte personer som inte är förtrog- na med elverktyget eller dessa instruktioner använda elverktyget. Elverktyg är farliga i hän- derna på oerfarna användare. e Underhåll elverktygen. Kontrollera om rörliga delar är felinriktade eller fastnar, om det finns delar som gått sönder och andra tillstånd som kan påverka elverktygets funktion. Om något är skadat låter du elverktyget repareras före användning. Många olyckor orsakas av dåligt underhållna elverktyg. f Håll skärverktyg vassa och rena. Korrekt un- derhållna skärverktyg med vassa skärkanter är mindre benägna att fastna och är lättare att kont- rollera. g Använd elverktyget, tillbehören och verktygs- bits etc. i enlighet med dessa instruktioner, med hänsyn till arbetsförhållandena och det arbete som ska utföras. Användning av elverk- tyget för andra arbetsuppgifter än vad som avses kan resultera i en farlig situation.90 Svenska h Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och grep- pytor möjliggör inte säker hantering och kontroll av verktyget i oväntade situationer. 5 Användning och skötsel av batteriverktyg a Ladda endast med den laddare som anges av tillverkaren. En laddare som är lämplig för en typ av batteripaket kan ge upphov till brandrisk om den används med ett annat batteripaket. b Använd endast elverktyg med specifikt av- sedda batteripaket. Användning av andra batte- ripaket kan innebära risk för skador och brand. c När batteriet inte används håller du det borta från andra metallföremål, som gem, mynt, nycklar, spikar, skruvar eller andra små me- tallföremål, som kan upprätta anslutning från en terminal till en annan. Kortslutning av ladd- ningskontakterna kan orsaka brännskador eller brand. d Under felaktiga förhållanden kan vätska spru- tas ut från batteriet. Undvik kontakt. Om kon- takt inträffar av misstag spolar du rent med vatten. Om vätska kommer i kontakt med ögo- nen måste du dessutom uppsöka läkare. Väts- ka som sprutas ut från batteriet kan orsaka irritation eller brännskador. e Använd inte ett batteripaket eller ett verktyg som är skadat eller modifierat. Skadade eller modifierade batterier kan uppvisa oförutsägbart beteende som kan leda till brand, explosion eller risk för personskada. f Utsätt inte ett batteripaket eller ett verktyg för eld eller för hög temperatur. Exponering för eld eller temperaturer över 130 °C kan orsaka explo- sion. g Följ alla laddningsinstruktioner och ladda inte batteripaketet eller verktyget utanför det tem- peraturintervall som anges i instruktionerna. Felaktig laddning eller temperaturer utanför det angivna intervallet kan skada batteriet och öka risken för brand. 6 Service a Låt en kvalificerad reparatör underhålla el- verktyget med endast identiska reservdelar. Detta säkerställer att elverktyget förblir säkert. b Utför aldrig service på skadade batteripaket. Service av batteripaket ska endast utföras av till- verkaren eller auktoriserade serviceleverantörer. Säker användning av den batteridrivna gräs- och häcksaxen FARA ● Svåra skador kan uppstå om föremål slungas iväg av kniven eller om metalltrådar eller snö- ren fastnar i klippsystemet. Undersök arbetsområdet noga innan du använder maskinen och leta efter före- mål som stenar, pinnar, metallföremål, metalltrådar, hundben eller leksaker och avlägsna dem. 몇 VARNING ● Maskinen får inte användas av personer med nedsatt fysisk, sensorisk eller mental för- måga eller med begränsad kunskap och erfarenhet. ● Se till att barn och andra personer befinner sig på av- stånd från arbetsområdet medan du använder maski- nen. ● Använd aldrig maskinen om AV/PÅ-knappen på handtaget inte stänger av och på maskinen som den ska. ● Risk för personskador: Skärverktygen fortsätter att rotera efter att motorn har stängts av. ● Allvarliga personskador och maskinskador. Se till att skärverkty- get monterats korrekt och är ordentligt fäst innan maski- nen används. ● Använd inte maskinen om det finns risk för att blixten slår ner. ● Använd inte en maskin som är ofullständig eller har modifieringar som inte är godkän- da. ● Använd aldrig maskinen med skadade eller utan monterade skyddsanordningar. ● Stäng av maskinen vid störningar eller olyckor och ta bort batteripaketet. Maskinen får inte användas igen förrän den har kontrol- lerats av en auktoriserad servicetekniker. 몇 FÖRSIKTIGHET ● Lär dig hur manövre- ringselementen fungerar och hur man använder maski- nen på rätt sätt. ● Risk för personskador om löst sittande klädsel, hår eller smycken fastnar i maskinens rörliga delar. Håll kläder och smycken borta från maski- nens rörliga delar. Ha långt hår knutet så att det inte hänger ned i maskinen. ● Ökad olycksrisk vid dåliga vä- derförhållanden. Använd maskinen endast om arbetet är garanterat säkert. ● Buller från maskinen göra att du inte hör allt. Se därför upp för möjliga risker i närheten och i arbetsområdet. ● Risk för personskador. Använd alltid skyddsglasögon, fasta skor och lämplig klädsel när maskinen används. OBSERVERA ● Den som använder maskinen bär ansvaret för olyckor som sker med andra personer eller deras egendom. ● Använd endast maskinen i tem- peraturer mellan 0 °C och 40 °C. ● Förvara maskinen på en plats där temperaturen är mellan 0 °C och 40 °C. Säkerhetsvarningar för häcksax ● Använd inte häcksaxen i dåliga väderförhållan- den, särskilt när det finns risk för blixtnedslag. Detta minskar risken att bli träffad av blixten. ● Håll alla nätsladdar och kablar borta från skär- området. Nätsladdar eller kablar kan gömma sig i häckar eller buskar och skäras av bladet av misstag. ● Håll endast häcksaxen i de isolerade greppytor- na, eftersom bladet kan komma i kontakt med dolda ledningar. Blad som kommer i kontakt med en strömförande ledning kan göra exponerade me- talldelar på häcksaxen strömförande och ge opera- tören en elektrisk stöt. ● Håll alla delar av kroppen borta från bladet. Ta inte bort klippgods och håll inte i material som ska klipp när bladen rör sig. Bladen fortsätter att röra sig efter att strömbrytaren stängs av. Ett ögonblick av ouppmärksamhet när du använder häcksaxen kan resultera i allvarliga personskador. ● Se till att alla strömbrytare är frånkopplade och att låset är i låsposition när du rensar material som har fastnat eller underhåller häcksaxen. Oväntad aktivering av häcksaxen när du rensar ma- terial som fastnat eller underhåller den kan resultera i allvarliga personskador. ● Bär häcksaxen i handtaget med bladet stoppat och se till att du inte aktiverar någon strömbry- tare. Att bära häcksaxen korrekt minskar risken för oavsiktlig start och resulterande personskador från bladen. ● Vid transport eller förvaring av häcksaxen måste bladskyddet alltid vara monterat. Att hantera häcksaxen korrekt minskar risken för personskador från bladen. Säkerhetsvarningar för grässax ● Använd inte grässaxen i dåliga väderförhållan- den, särskilt när det finns risk för blixtnedslag. Detta minskar risken att bli träffad av blixten.Svenska 91 ● Håll alla nätsladdar och kablar borta från skär- området. Nätsladdar eller kablar kan gömma sig och skäras av bladet av misstag. ● Håll endast grässaxen i de isolerade greppytor- na, eftersom bladet kan komma i kontakt med dolda ledningar. Blad som kommer i kontakt med en strömförande ledning kan göra exponerade me- talldelar på grässaxen strömförande och ge opera- tören en elektrisk stöt. ● Håll alla delar av kroppen borta från bladet. Ta inte bort klippgods och håll inte i material som ska klipp när bladen rör sig. Bladen fortsätter att röra sig efter att strömbrytaren stängs av. Ett ögonblick av ouppmärksamhet när du använder grässaxen kan resultera i allvarliga personskador. ● Se till att strömbrytaren är frånkopplad och att låset är i låsposition när du rensar material som har fastnat eller underhåller grässaxen. Oväntad aktivering av grässaxen när du rensar material som fastnat eller underhåller den kan resultera i allvarliga personskador. ● Bär grässaxen i handtaget med bladet stoppat och se till att du inte aktiverar någon strömbry- tare. Att bära grässaxen korrekt minskar risken för oavsiktlig start och resulterande personskador från bladen. ● Vid transport eller förvaring av grässaxen måste bladskyddet alltid vara monterat. Att hantera grässaxen korrekt minskar risken för personskador från bladen. Ytterligare säkerhetsinformation 몇 VARNING ● Apparaten får inte användas av barn eller personer med nedsatt fysisk, sensorisk eller mental förmåga, eller personer som inte har kunskap om dessa anvisningar. Det kan finnas lokala föreskrifter som höjer den lägsta tillåtna åldern för användaren. ● Håll händer och fötter borta från skärarbetsytan när du startar motorn. ● Byt ut utslitna eller skadade delar inn- an du använder maskinen. ● Undvik oavsiktlig tillkopp- ling. Kontrollera att på/av-brytaren är i av-läge innan du ansluter batteripaketet och innan du lyfter eller bär ma- skinen. ● Använd maskinen endast vid dagsljus eller konstgjord belysning. ● Spring inte när du arbetar med maskinen, utan gå i vanlig takt. Se till att arbeta stadigt och säkert och håll balansen, särskilt i sluttningar. ● Kontrollera att rörliga komponenter fungerar felfritt och inte är blockerade samt att inga komponenter har brustit eller skadats. Om maskinen är skadad låter du reparera den innan du använder den. ● Bruka aldrig våld när du använder maskinen. ● Stäng av motorn, ta ut batteripaketet och kontrollera att alla rörliga delar har stannat helt: ● Innan du gör inställningar. ● Innan du lämnar maskinen obevakad. ● Innan du kontrollerar, rengör eller underhåller ma- skinen. ● Innan du avlägsnar en blockering. ● Innan du byter tillbehörsdelar. ● När du har kört på något främmande föremål. Kont- rollera först om maskinen fått några skador och re- parera dessa innan du startar maskinen igen. ● Om maskinen vibrerar på ett onormalt sätt. Kontroll- era först om maskinen fått några skador och repare- ra dessa innan du startar maskinen igen. ● Stäng av motorn när du avbryter klippningen eller går från en plats till en annan. 몇 FÖRSIKTIGHET ● Risk för personskador om löst sittande klädsel, hår eller smycken fastnar i ma- skinens rörliga delar. Håll kläder och smycken borta från maskinens rörliga delar. Ha långt hår knutet så att det inte hänger ned i maskinen. ● Maskinen får bara repa- reras av en auktoriserad kundservice. ● Använd grova långbyxor, fasta skor och handskar med bra passform när du arbetar med maskinen. Arbeta aldrig barfota. An- vänd inte smycken, sandaler eller kortbyxor. Säkert underhåll och skötsel 몇 VARNING ● Stäng av motorn, ta ut batteripa- ketet och kontrollera att alla rörliga delar har stannat helt: ● Innan du rengör eller underhåll maskinen. ● Byter tillbehörsdelar. ● Använd en hård borste efter varje användning för att avlägsna smuts från skärverktygen och applicera en lämplig olja som rostskydd innan du sätter dit knivskyd- det igen. Tillverkaren rekommenderar att du använder en sprayolja som rostskydd. Fråga kundtjänst om en lämplig spray. Du kan smörja in skärverktygen på det beskrivna sättet före varje användning. ● Håll alltid skär- verktygen vassa och rena. Vassa skärverktyg är lättare att manövrera och blockeras inte lika lätt. ● Kontrollera att luftningshålen är fria från avlagringar. ● Risk för per- sonskador på grund av vassa skärverktyg. Var särskilt försiktig när du tar bort eller sätter dit knivskydd, rengör och smörjer in maskinen. 몇 FÖRSIKTIGHET ● Risk för personskador på vassa skärverktyg. Bär glidsäkra och slitstarka skyddshandskar när du använder skärverktyget. ● Risk för personskador på grund av friliggande knivar. Sätt dit knivskyddet om du inte använder maskinen, även under korta arbetspauser. ● Se till att handtagen är torra, rena och fria från olja och smörjmedel. ● Använd endast till- behör och reservdelar som har godkänts av tillverkaren. Originaltillbehör och originalreservdelar garanterar en säker och störningsfri drift av maskinen. Hänvisning ● Service- och underhållsarbeten får endast utföras av fackpersonal med lämplig utbildning. Vi rekommenderar att du skickar produkten till ett auk- toriserat servicecenter för reparation. Säker transport och förvaring 몇 FÖRSIKTIGHET ● Undvika olyckor och skador genom att sätta dit knivskyddet varje gång ma- skinen transporteras eller lagras. ● Risk för personska- dor och skador på maskinen. Skydda maskinen mot rörelser och fall under transport. OBSERVERA ● Avlägsna alla främmande före- mål från maskinen innan du transporterar eller förvarar den. ● Förvara maskinen på en torr och välventilerad plats som barn inte kan komma åt. Håll maskinen borta från korroderande ämnen som trädgårdskemikalier. ● Förvara inte maskinen utomhus. Kvarstående risker 몇 VARNING ● Även om maskinen används enligt föreskrifterna, kvarstår ändå vissa risker. Följande faror kan upp- komma när man använder maskinen: ● Risk för skador vid kontakt med skärverktygen. Håll skärverktygen borta från kroppen och lägre än höfthöjd. Använd knivskyddet när maskinen inte an- vänds.92 Svenska ● Vibrationer kan orsaka skador. Använd rätt verktyg för varje arbete, använd de avsedda handtagen och begränsa arbetstiden och exponeringstiden. ● Buller kan leda till hörselskador. Använd alltid hör- selskydd och begränsa exponeringen. Riskreducering 몇 FÖRSIKTIGHET ● Längre användning av verktyget kan leda till vibra- tionsbaserade cirkulationsstörningar i händerna. En allmängiltig tidslängd för användningen kan inte fast- läggas eftersom denna påverkas av många faktorer: ● Personliga anlag för dålig cirkulation (ofta kalla eller domnade fingrar) ● Låg omgivningstemperatur. Bär varma handskar för att skydda händerna. ● Kvävd cirkulation på grund av hårt grepp. ● Drift utan pauser är skadligare än drift med inlagda pauser. Vid regelbunden och oavbruten användning av verk- tyget samt vid upprepade symtom som domnande och kalla fingrar bör du kontakta läkare. Avsedd användning Den batteridrivna gräs- och häcksaxen är endast av- sedd för privat bruk. Den batteridrivna gräs- och häcksaxen är avsedd för ar- beten utomhus på en väl ventilerad plats. Vid användning av grässaxen används maskinen för enkel klippning av gräs. Vid användning av häcksaxen används maskinen för enkel klippning av buskar, häckar och buskage. Vid användning av grässaxen med teleskopskaftet an- vänds maskinen för enkel klippning av gräsmattekanter. All annan användning är förbjuden. Miljöskydd Förpackningsmaterialen kan återvinnas. Avfalls- hantera förpackningar på ett miljövänligt sätt. Elektriska och elektroniska maskiner innehåller värdefulla återvinningsbara material och ofta komponenter såsom engångsbatterier, uppladd- ningsbara batterier och olja som vid felaktig an- vändning eller felaktig avfallshantering kan utgöra en potentiell fara för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för korrekt drift av maskinen. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna. Information om ämnen (REACH) Aktuell information om innehållet finns på: www.kaer- cher.de/REACH Tillbehör och reservdelar Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är ga- ranterad. Information om tillbehör och reservdelar finns på www.kaercher.com. Leveransens omfattning Maskinens leveransomfattning är avbildad på förpack- ningen. Kontrollera att innehållet i leveransen är full- ständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador. Säkerhetsanordningar 몇 FÖRSIKTIGHET Säkerhetsanordningar som saknas eller har ändrats Säkerhetsanordningarna är till för att skydda dig. Ändra eller förbikoppla aldrig säkerhetsanordningar. Knivskydd Knivskyddet är en viktig säkerhetsanordning för gräs- och häcksaxar. Använd inte bladskyddet om det är ska- dat, utan byt ut det omedelbart. Frigöringsknapp för PÅ/AV-knappen Frigöringsknappen på PÅ/AV-knappen blockerar PÅ/ AV-knappen och förhindrar därmed okontrollerad på- slagning av maskinen. Symboler på maskinen Beskrivning av maskinen Bild, se grafiksidor Bild A 1 Maskin (GSH betyder gräs- och häcksax) 2 Laddningsindikator 3 Handtag 4 Laddningsuttag 5 Säkerhetsnyckel 6 Frigöringsknapp för PÅ/AV-knappen 7 PÅ/AV-knapp 8 Saxfäste 9 Häcksax 10 Frigöringsknapp 11 Kniv 12 Laddare 13 Knivskydd (häcksax) 14 Knivskydd (grässax) 15 Grässax Allmän varningssymbol. Innan du använder maskinen för första gången måste du läsa igenom bruksan- visningen för maskinen, batteripaketet och laddaren samt all säkerhetsinforma- tion. Utsätt inte maskinen för regn eller väta. Risk för skärskador! Rör inte skärkanter- na eller de rörliga knivarna. Håll kroppsdelar borta från knivarna. Den garanterade ljudtrycksnivån på eti- ketten är 85 dB.Svenska 93 Teleskopskaft (finns som tillval) Bild B 1 Teleskopskaft 2 Handtag 3 Frigöringsknapp för PÅ/AV-knappen 4 PÅ/AV-knapp 5 Frigöringsslid 6 Uppsamlingsfack 7 Kopplingsmutter Montering Montera knivskyddet FARA Risk för skärskador på grund av vassa knivar och oavsiktlig påslagning av maskinen! Undvik oavsiktlig påslagning av maskinen. Använd skyddsglasögon och skyddshandskar vid alla arbeten på maskinen. Montera knivskyddet före allt arbete på maskinen och före varje transport. p. 96

1. Trä på knivskyddet på kniven.

Bild C Montera gräs- eller häcksaxen FARA Risk för skärskador på grund av vassa knivar och oavsiktlig påslagning av maskinen! Undvik oavsiktlig påslagning av maskinen. Använd skyddsglasögon och skyddshandskar vid alla arbeten på maskinen. Montera knivskyddet före allt arbete på maskinen och före varje transport.

1. Välj gräs- eller häcksax efter användningsändamål.

3. Montera gräs- eller häcksaxen på maskinen:

Bild D a Sätt in gräs- eller häcksaxen i saxfästet enligt bilden. b Tryck in gräs- eller häcksaxen i saxfästet tills den hörbart klickar på plats. Laddningsindikator När maskinen slås på visas batteriets laddningstill- stånd. Bild F Montera teleskopskaftet (tillval) Med teleskopskaftet kan ännu längre gräskanter klippas bekvämt när du går. Teleskophandtaget finns som tillval.

1. Lossa kopplingsmuttern och ta isär teleskophandta-

get en aning, se kapitlet Klippa gräs med grässax på teleskopskaftet. Detta gör det lättare att skjuta på uppsamlingsfacket på teleskophandtaget.

2. Skjut på uppsamlingsfacket på teleskopskaftet så

som visas, tills det klickar i hörbart. Bild H Hänvisning Uppsamlingsfacket kan inte längre tas bort från teles- kopskaftet efter att det har snäppts på plats. Manövrering FARA Risk för skärskador på grund av vassa knivar och oavsiktlig påslagning av maskinen! Knivarna kan orsaka allvarliga skärskador. Rör inte knivarna. Använd skyddsglasögon och skyddshandskar vid alla arbeten med eller på maskinen. Undvik oavsiktlig påslagning av maskinen. Om maskinen stängs av automatiskt på grund av över- belastning släpper du omedelbart PÅ/AV-knappen. Vänta tills maskinen är klar för drift när den slås på igen. 몇 VARNING Risk för personskador på grund av delar som kas- tas runt! Knivarna kan kasta omkring lösa delar. Kontrollera innan arbetet påbörjas att det inte finns någ- ra föremål som kan slungas iväg, t.ex. trådar, stenar, glas. Använd skyddsglasögon, skyddshandskar och hörsel- skydd när du arbetar med maskinen. OBSERVERA Skaderisk på grund av eller för knivarna! Knivarna kan skada objekt. Hårda föremål kan skada knivarna. Innan du börjar arbeta måste du kontrollera arbetsom- rådet avseende föremål som sladdar, slangar, kablar, ledningar, metallstänger, trådnät. Håll tillräckligt av- stånd. Skära gräs med grässaxen

3. Sätt i säkerhetsnyckeln.

Bild I a Tryck och håll in frigöringsknappen för PÅ/AV- knappen. b Tryck på PÅ/AV-knappen. Maskinen startar. Frigöringsknappen för PÅ/AV-knappen kan nu släppas. För att stoppa maskinen släpper du PÅ/AV-knap- pen.

5. Håll knivarna parallellt mot marken.

tera gräs- eller häcksaxen. Hänvisning Av säkerhetsskäl får häcksaxen inte användas med te- leskopskaftet. Om häcksaxen är monterad kan maski- nen inte skjutas in i uppsamlingsfacket. Gör inga ändringar på häcksaxen.

2. Tryck in maskinen i uppsamlingsfacket enligt bilden

tills det tar stopp. Bild K Hänvisning För borttagning drar du bort maskinen från uppsam- lingsfacket. Bild L

3. För att klippa gräs på till exempel avsatser vrider du

maskinen åt vänster eller höger: Bild M94 Svenska a Dra och håll ned frigöringsknappen i pilens rikt- ning. b Vrid maskinen 90° åt vänster eller höger med uppsamlingsfacket. c Släpp frigöringsknappen. Uppsamlingsfacket låses på plats.

4. Justera vid behov teleskopskaftets längd:

kopskaftet: Bild O a Tryck och håll in frigöringsknappen för PÅ/AV- knappen på teleskopskaftet. b Tryck på PÅ/AV-knappen på teleskopskaftet. Maskinen startar. Frigöringsknappen för PÅ/AV-knappen kan nu släp- pas. För att stoppa maskinen släpper du PÅ/AV-knap- pen. Hänvisning Om maskinen är monterad på teleskopskaftet har PÅ/ AV-knappen på maskinen ingen funktion. FARA Risk för personskador vid lyft av maskinen med te- leskopskaftet! Maskinen kan inte styras säkert när du lyfter den med teleskopskaftet, kan hamna ur kontroll och orsaka skärskador eller blåmärken. Lyft inte maskinen med teleskopskaftet. Kör maskinen endast med hjulen på marken.

Bild I a Tryck och håll in frigöringsknappen för PÅ/AV- knappen. b Tryck på PÅ/AV-knappen. Maskinen startar. Frigöringsknappen för PÅ/AV-knappen kan nu släppas. För att stoppa maskinen släpper du PÅ/AV-knap- pen.

3. Klipp buskar/häckar/buskage med häcksaxen.

Styr knivarna parallellt med häcken när du klipper den. Bild R Byta gräs- och häcksax FARA Risk för skärskador på grund av vassa knivar och oavsiktlig påslagning av maskinen! Se till att PÅ/AV-KNAPPEN inte trycks in när du sätter in säkerhetsnyckeln. Undvik oavsiktlig påslagning av maskinen. Använd skyddsglasögon och skyddshandskar vid alla arbeten på maskinen. Montera knivskyddet före allt ar- bete på maskinen och före varje transport.

1. Släpp PÅ/AV-knappen.

2. Ta ut säkerhetsnyckeln ur maskinen.

3. Montera knivskyddet på gräs- och häcksaxen, se

kapitlet Montera knivskyddet.

4. Demontera gräs- eller häcksaxen på maskinen:

Bild S a Tryck på båda frigöringsknapparna samtidigt. b Ta bort gräs- eller häcksaxen från saxfästet.

5. Montera gräs- eller häcksaxen på maskinen:

Bild D a Sätt in gräs- eller häcksaxen i saxfästet enligt bilden. b Tryck in gräs- eller häcksaxen i saxfästet tills den hörbart klickar på plats. Ladda batteri ● LED-kontrollamporna visar batteriets aktuella ladd- ningstillstånd. ● När det hela tomma batteriet laddas blinkar alla 3 LED-kontrollampor efter varandra, nedifrån och upp. ● Vid 1/3 batteriladdning lyser den nedersta LED:en konstant, men de övre LED:erna fortsätter att blinka. ● Vid 2/3 batteriladdning lyser de båda nedre LED:er- na konstant, men den översta LED:en fortsätter att blinka. ● Efter att batteriet har laddats helt lyser de 3 LED- kontrollamporna konstant i ytterligare 60 minuter. Efter den här tiden slocknar LED-kontrollamporna. Bild G

1. Stick in laddaren i vägguttaget.

2. Sätt i laddaren i laddningsuttaget.

1. Ta bort säkerhetsnyckeln.

2. Rengör maskinen (se kapitlet Rengöra maskinen).

det. Transport 몇 FÖRSIKTIGHET Risk för personskador och materialskador Ta hänsyn till maskinens vikt vid transport.

1. Släpp PÅ/AV-knappen.

2. Ta ut säkerhetsnyckeln ur maskinen.

4. Demontera gräs- eller häcksaxen på maskinen, se

kapitlet Byta gräs- och häcksax.

5. Före transport med fordon ska maskinen och tillbe-

hören stuvas undan eller säkras så att de inte glider eller kastas runt vid acceleration, bromsning, kurv- tagning eller vid en olycka. Förvaring

1. Släpp PÅ/AV-knappen.

2. Ta ut säkerhetsnyckeln ur maskinen.

3. Rengör maskinen, se kapitlet Rengöra maskinen.

4. Montera knivskyddet, se kapitlet Montera knivskyd-

det. 몇 FÖRSIKTIGHET Bristande hänsyn till vikt Enheten kan välta på lutande ytor.Svenska 95 Ta hänsyn till maskinens vikt vid förvaring. OBSERVERA Skaderisk på grund av felaktig lagring! Felaktig lagring kan skada maskinen. Förvara maskinen i ett torrt och välventilerat rum. Utsätt inte maskinen för direkt solljus under långa peri- oder. Håll maskinen borta från frätande ämnen som trädgård- skemikalier och avisningssalter.

5. Förvara maskinen i en torrt och välventilerat rum.

Skötsel och underhåll FARA Risk för skärskador på grund av vassa knivar och oavsiktlig påslagning av maskinen! Ta alltid ut säkerhetsnyckeln ur maskinen innan du utför arbete på den! Se till att PÅ/AV-knappen inte är intryckt. Undvik oavsiktlig påslagning av maskinen. Använd skyddsglasögon och skyddshandskar vid alla arbeten på maskinen. Montera knivskyddet före allt arbete på maskinen och före varje transport. Rengöra maskinen OBSERVERA Skaderisk vid felaktig rengöring! Torka endast av maskinen med en kvast och en fuktig trasa. Använd inte lösningsmedelhaltiga rengöringsmedel. Sänk aldrig ner maskinen i vatten eller andra vätskor. Rengör inte maskinen med slang- eller högtrycksvat- tenstråle.

1. Släpp PÅ/AV-knappen.

2. Ta ut säkerhetsnyckeln ur maskinen.

3. Ta bort skärgods med en kvast.

7. Rengör maskinen efter behov med en fuktig trasa.

Hänvisning Rengör det valfria teleskopskaftet på samma sätt. Olja in knivarna Hänvisning För att bibehålla knivarnas kvalitet och optimala klippre- sultat applicerar du lite sprayolja eller tunn maskinolja på gräs- och häcksaxen efter varje användning.

1. Släpp PÅ/AV-knappen.

2. Ta ut säkerhetsnyckeln ur maskinen.

3. Rengör maskinen, se kapitlet Rengöra maskinen.

4. Placera maskinen på en horisontell, jämn och olje-

beständig yta. Bild U

5. Applicera en tunn film olja på knivarna på gräs- och

6. Slå på maskinen och kör den kort.

8. Rengör basen och kassera oljerester på ett miljö-

vänligt sätt och i enlighet med lokala föreskrifter. Hjälp vid störningar Störningar har ofta enkla orsaker, som du kan åtgärda på egen hand med hjälp av översikten nedan. I tvek- samma fall eller vid störningar som inte anges här, kon- takta auktoriserad kundtjänst. Med stigande ålder kommer batteripaketets kapacitet att reduceras även vid bra hantering och full drifttid kom- mer då inte längre att uppnås vid full laddning. Detta är inte ett fel. Felkoder och felbeskrivningar Fel Orsak Åtgärd Maskin fungerar inte. Säkerhetsnyckeln sitter inte korrekt i ma- skinen.

1. Sätt in säkerhetsnyckeln i fästet på maski-

nen tills du hör att den går i lås. Batteriets laddningstillstånd är för lågt. 1. Ladda batteriet, se kapitlet Ladda batteri. Batteriet är överhettat. 1. Låt batteriet svalna. Hänvisning Batteriet kan vara mycket varmt.

2. Ställ inte maskinen i solen.

Batteripaketet eller laddaren är defekt. 1. Byt ut batteriet eller laddaren, se kapitlet Avsedd användning. Maskinen stannar under drift Maskinen är överhettad 1. Avbryt arbetet och låt maskinen svalna. Laddningsindikator Felbeskrivning Felavhjälpning En lysdiod blinkar långsamt och motorn är avstängd. Batteriet är helt urladdat. 1 Ladda batteriet, se kapitlet Ladda batteri.96 Svenska Garanti I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantitiden, under förutsättning att de orsakats av ett material- eller tillverkningsfel. Vid frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst. (Se baksidan för adress) Tekniska data Med förbehåll för tekniska ändringar. Vibrationsvärde 몇 VARNING Det angivna vibrationsvärdet mättes med en standard- mätmetod och får användas för jämförelse av maskiner- na. Det angivna vibrationsvärdet får används i en preliminär bedömning av belastningen. Beroende på hur maskinen används kan vibrationerna under den aktuella användningen av maskinen avvika från totalvärdet. Vidta åtgärder för personligt skydd utifrån en bedöm- ning av belastningen under de faktiska användningsför- hållandena. Ta hänsyn till alla delar av driftcykeln, t.ex. utöver driftstiden även under de tider då maskinen är avstängd och ur drift. EU-försäkran om överensstämmelse Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläg- gande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss. Produkt: Batteridriven gräs- och häcksax Typ: GSH 2 Plus Gällande EU-direktiv 2006/42/EG (+2009/127/EG) 2014/30/EU 2000/14/EG (+2005/88/EG) 2011/65/EU Tillämpade harmoniserade standarder EN 55014-1: 2017 + A1: 2020 EN 55014-2: 1997+A1: 2001+A2: 2008 EN 62841-1:2015+A11 EN 62841-4-2:2019+A1+A11 EN 62841-4-5:2021+A11 EN IEC 63000: 2018 Tillämpad konformitetsbedömningsprocedur 2000/14/EG och ändrat genom 2005/88/EG: Bilaga V (endast med buskkniv) Ljudeffektsnivå dB(A) Uppmätt: 81,1 Garanterad: 85 Undertecknande agerar på uppdrag av och med styrel- sens godkännande. Alla lysdioder blinkar två gånger varannan sekund och motorn är avstängd. Knivarna är blockerade eller smutsi- ga. 1 Släpp PÅ/AV-knappen. 2 Kontrollera om det finns några hårda främmande fö- remål mellan knivarna och ta bort dem vid behov. 3 Rengör och olja in knivarna, se kapitlet Rengöra ma- skinen. Motorns temperaturskyddsfunktion är aktiverad. 1 Låt maskinen svalna. Använd och förvara maskinen endast inom det av- sedda temperaturområdet. Alla lysdioder blinkar fem gånger varannan sekund. Batteriets temperaturskyddsfunk- tion är aktiverad. 1 Släpp PÅ/AV-knappen. 2 Låt maskinen svalna/värmas upp. Använd och förvara maskinen endast inom det av- sedda temperaturområdet. 3 Om felet kvarstår kontaktar du inköpsstället eller en auktoriserad kundtjänst. Effektdata maskin Märkspänning V 3,6 Tomgångsvarvtal /min 1050 Grässaxens snittbredd mm 80 Häcksaxens snittbredd mm 110 Knivavstånd häcksax mm 8 Fastställda värden enligt EN 62841-1, EN 62841-4- 5: Grass shears Hand-arm-vibrationsvärde m/s

1,5 Ljudtrycksnivå L

dB(A) 3 Fastställda värden enligt EN 62841-1, EN 62841-4- 2: Shrub shears Hand-arm-vibrationsvärde m/s

1,5 Ljudtrycksnivå L

dB(A) 3 Garanterad ljudeffektsnivå L
