Produkttyp	Multiverktyg (oscillerande)
Märke	HiKOKI
Modell	CV350V2
Strömförsörjning	Nätansluten (med nätsladd)
Nominell spänning	230 V~ (Europa)
Effektförbrukning	350 W (uppskattning)
Vibrationsfrekvens (tomgång)	6 000 till 20 000 min⁻¹
Oscillationsvinkel	3,2° (uppskattning)
Hastighetslägen	Standardläge (6 nivåer) och AUTO-läge
Vikt	1,2 kg (enligt EPTA 01/2014)
Mått (L × B × H)	300 × 80 × 80 mm (uppskattning)
Ljudtrycksnivå	77 dB(A)
Ljudeffektnivå	85 dB(A)
Vibrationer (sågning av plankor)	11,3 m/s² (osäkerhet K=1,5 m/s²)
Vibrationer (slipning av stål)	5,5 m/s² (osäkerhet K=1,5 m/s²)
Huvudfunktioner	Sågning, slipning, skrapning, polering
Medföljande tillbehör	Sågblad, slipskiva, dammutsugningsadapter, nyckel (se sidan 61)
Underhåll och rengöring	Rengör ventilationsöppningarna, kontrollera kolborstar (av auktoriserad serviceverkstad), byt ut slitna tillbehör
Säkerhet	Jordfelsbrytare ≤30 mA rekommenderas, använd hörselskydd och ögonskydd, koppla ur före underhåll
Reservdelar och reparerbarhet	Standardtillbehör finns, reparation endast av auktoriserad HiKOKI-service
Garanti	Enligt nationella bestämmelser, undantaget missbruk
Allmän information	Tillverkad av Koki Holdings, distribuerad av Hikoki Power Tools France

Vanliga frågor - CV350V2 HiKOKI

Vilka tillbehör medföljer HiKOKI CV350V2?

Förpackningen innehåller huvudenhet, ett sågblad, en slipskiva, en dammutsugningsadapter och andra tillbehör som listas på sidan 61 i manualen.

Hur justerar man hastigheten på multiverktyget CV350V2?

Vrid ratten som sitter ovanpå. I standardläge motsvarar lägena 1–5 6 000–20 000 svängningar/min. AUTO-läget (position A) anpassar hastigheten efter belastningen, från 15 000 till 20 000 min⁻¹.

Kan jag använda CV350V2 utomhus?

Ja, men använd en förlängningssladd avsedd för utomhusbruk. Om arbetet utförs i fuktig miljö, anslut verktyget till en jordfelsbrytare på max 30 mA.

Hur byter man sågblad eller slipskiva?

Tryck spaken nedåt för att lossa tillbehöret. Sätt i det nya verktyget genom att rikta in tapparna, släpp sedan spaken. Se till att verktyget är ordentligt fastsatt före användning.

Vad gör jag om sågbladet inte skär effektivt?

Ett slött eller skadat sågblad minskar effektiviteten och kan överbelasta motorn. Byt ut det mot ett nytt. Kontrollera också att hastigheten är anpassad till materialet.

Hur underhåller jag kolborstarna?

Inspektion och byte av kolborstar får endast utföras av auktoriserad HiKOKI-serviceverkstad för att garantera säkerheten.

Kan CV350V2 användas för att polera metall?

Det rekommenderas inte att polera trä med slippapper som använts på metall. Använd tillbehör som är anpassade till respektive material.

Vad betyder symbolen med den överkryssade soptunnan?

Symbolen anger att apparaten inte får kastas med hushållsavfallet. Den ska lämnas på en återvinningsstation enligt WEEE-direktivet.

Var hittar jag CE-försäkran om överensstämmelse?

Försäkran om överensstämmelse finns i manualen. Den intygar att CV350V2 uppfyller direktiven 2006/42/EC, 2014/30/EU och 2011/65/EU.

Vad gör jag om jag tappat bort bruksanvisningen?

Du kan gratis ladda ner bruksanvisningen i PDF-format från webbplatsen notice-facile.com eller begära en översättning genom att fylla i formuläret på sidan.

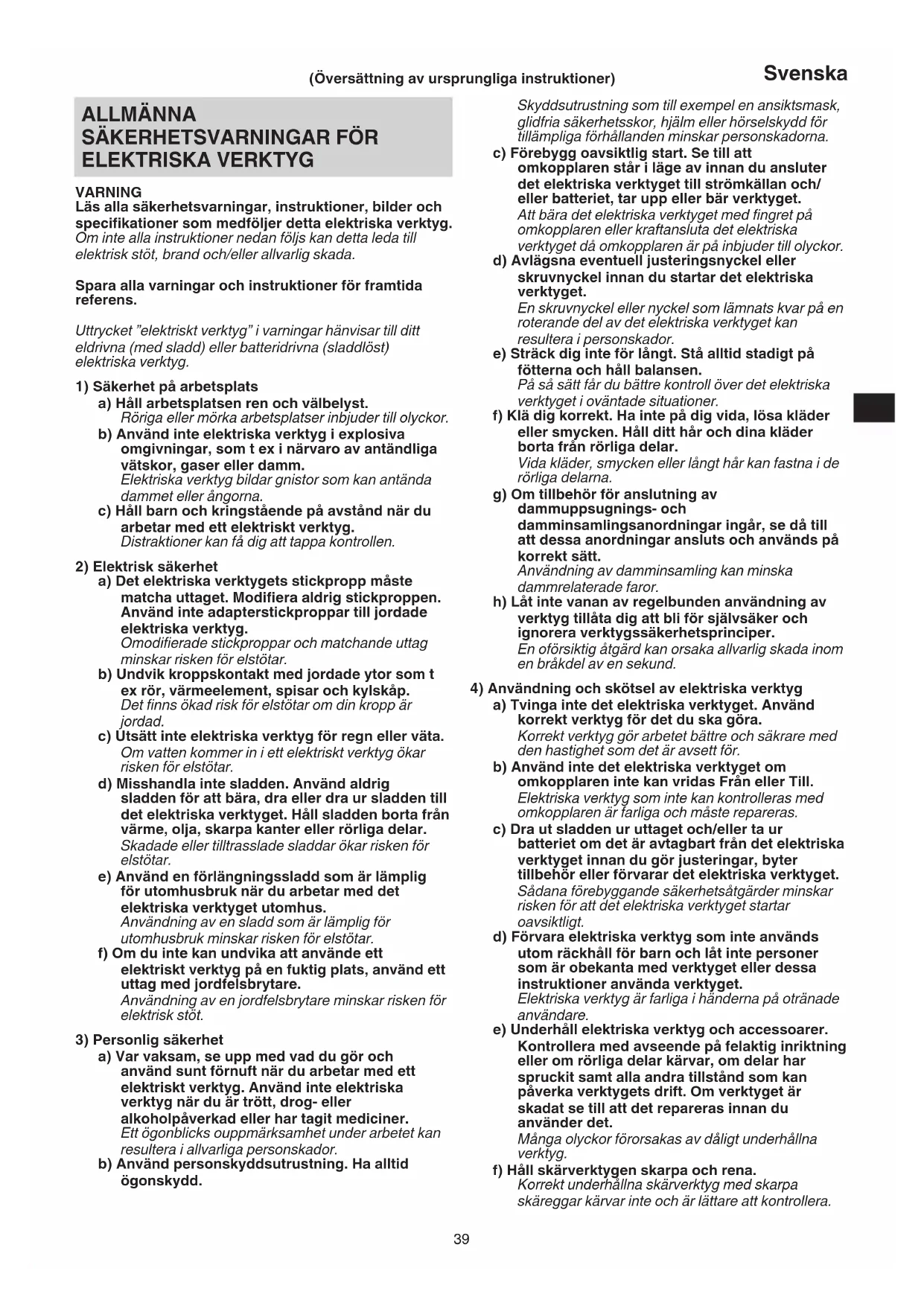

BRUKSANVISNING CV350V2 HiKOKI

Läs alla säkerhetsvarningar, instruktioner, bilder och specifikationer som medföljer detta elektriska verktyg.

Om inte alla instruktioner nedan följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada.

Spara alla varningar och instruktioner för framtida referens.

Uttrycket "elektriskt verktyg" i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats

a) Håll arbetsplatsen ren och välbelyst.
Röriga eller mörka arbetsplatser inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm.
Elektriska verktyg bildar gnistor som kan antända dammet eller ångorna.
c) Håll barn och kringstående på avständ när du arbetar med ett elektriskt verktyg.
Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet

a) Det elektriska verktygets stickpropp måste matcha uttaget. Modifiera aldrig stickproppen. Använd inte adapterstickproppar till jordade elektriska verktyg.
Omodifierade stickproppar och matchande uttag minskar risken för elstötar.

b) Undvik kroppskontakt med jordade ytor som tex rör, värmeelement, spisar och kylskåp. Det finns ökad risk för elstötar om din kropp är jordad.

c) Utsätt inte elektriska verktyg för regn eller väta. Om vatten kommer in i ett elektriskt verktyg ökar risken för elstötar.

d) Misshandla inte sladden. Använd aldrig sladden för att bära, dra eller dra ur sladden till det elektriska verktyget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar.

e) Använd en förlängningssladd som är lämplig för utomhusbruk när du arbetar med det elektriska verktyget utomhus.

Användning av en sladd som är lämplig för utomhusbruk minskar risken för elstötar.

f) Om du inte kan undvika att använde ett elektriskt verktyg på en fuktig plats, använd ett uttag med jordfelsbrytare.

Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var vaksam, se upp med vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg när du är trött, drog- eller alkoholpåverkad eller har tagit mediciner.
Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador.
b) Använd personskyddsutrustning. Ha alltid ögonskydd.

Skyddsutrustning som till exempel en ansiktsmask, glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna.

c) Förebygg oavsiktlig start. Se till att omkopplaren står i läge av innan du ansluter det elektriska verktyget till strömkällan och/eller batteriet, tar upp eller bär verktyget.
Att bära det elektriska verktyget med fingret på omkopplaren eller kraftansluta det elektriska
verktyget då omkopplaren är på inbjuder till olyckor.

d) Avlägsna eventuell justeringsnyckel eller skruvnyckel innan du startar det elektriska verktyget.

En skruvnyckel eller nyckel som lämnats kvar på en roterande del av det elektriska verktyget kan resultera i personskador.

e) Sträck dig inte för långt. Stå alltid stadigt på fötterna och håll balansen.

På så sätt får du bättre kontroll över det elektriska verktyget i oväntade situationer.

f) Klä dig korrekt. Ha inte på dig vida, lösa kläder eller smycken. Håll ditt hår och dina kläder borta från rörliga delar.

Vida kläder, smycken eller långt hår kan fastna i de rörliga delarna.

g) Om tillbehör för anslutning av dammuppsugnings- och

damminsamlingsanordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt.

Användning av damminsamling kan minska dammrelaterade faror.

h) Låt inte vanan av regelbunden användning av verktyg tillåta dig att bli för självsäker och ignorera verktygssäkerhetsprinciper.

En oförsiktig åtgärd kan orsaka allvarlig skada inom en bråkdel av en sekund.

4) Användning och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg för det du ska göra.
Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det är avsett för.

b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Från eller

Elektriska verktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras.

c) Dra ut sladden ur uttaget och/eller ta ur batteriet om det är avtagbart från det elektriska verktyget innan du gör justeringar, byter tillbehör eller förvarar det elektriska verktyget.

Sådana förebyggande säkerhetsåtgärder minskar risken för att det elektriska verktyget startar oavsiktligt.

d) Förvara elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget.

Elektriska verktyg är farliga i händerna på otränade användare.

e) Underhåll elektriska verktyg och accessoarer.

Kontrollera med avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillstånd som kan påverka verktygets drift. Om verktyget är skadat se till att det repareras innan du använder det.

Många olyckor förorsakas av dåligt underhållna verktyg.

f) Håll skärverktygen skarpa och rena.

Korrekt underhållna skärverktyg med skarpa skäreggar kärvar inte och är lättare att kontrollera.

Svenska

g) Använd det elektriska verktyget, tillbehör och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen.

Att använda det elektriska verktyget för andra ändamål än det är avsett för kan resultera i farliga situationer.

h) Håll handtag och gripytor torra, rena och fria från olja och fett.

Hala håndtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

5) Service

a) Låt en kvalificerad reparatör utföra service på ditt elektriska verktyg och använd bara identiska reservdelar.

Detta garanterar att det elektriska verktyget alltid är säkert och fungerar som det ska.

FÖREBYGGANDE ÅTGÄRD

Håll barn och bräckliga personer på avständ. När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer.

SÄKERHETSVARNINGAR FÖR MULTIVERKTYG

1. Håll det elektriska verktyget på isolerade greppytor när du utför ett arbete där kapningstillbehören kan komma i kontakt med gömda kablar eller dess egen sladd. Om kaptillbehöret kommer i kontakt med en strömförande ledning kan en del av elverktygets metalldelar bli strömförande och utsätta användaren för en elektrisk stöt.

2. Använd inte detta verktyg för våta tillämpningar. Vatten eller fukt som tränger in i verktyget utgör en risk för elektrisk stöt.

YTTERLIGARE SÄKERHETSVARNINGAR

1. Se till att strömkällan som används överensstämmer med effektkraven angivna på namnplåten på produkten.

2. Se till att strömbrytaren står i läge OFF (av). Om kontakten är ansluten till ett uttag medan strömbrytaren står i läge ON (på), kommer det elektriska verktyget att starta omedelbart vilket kan orsaka en allvarlig olycka.

3. När arbetsplatsen befinner sig långt från strömkällan använd en förlängningssladd som är tillräckligt tjock och klarar angiven effekt. Använd kortast möjliga förlängningssladd.

4. Håll alltid verktyget stadigt med en hand på höljet (Bild 2). Rör inte vid metalldelen.

5. Se till att området som ska skäras är helt fritt från gömda hinder, inklusive elektriska ledningar, vatten eller gasledningar. Att skära i ovan nämnda kan leda till elektrisk stöt eller kortslutning, gasläckage eller andra faror som kan orsaka allvarliga olyckor eller skador.

6. Se till att hålla verktyget ordentligt under användning. Om du inte gör det kan det resultera i olyckor eller skador.

7. Fäst arbetsstycket. Ett arbetsstycke som kläms fast med klämanordningar eller i en tving hålls fast mycket säkrare än för hand.

8. Iordningställande och kontroll av arbetsmiljö. Kontrollera att arbetsmiljön är lämplig genom att följa säkerhetsföreskriften.

9. Dammpartiklar som kvarts eller asbest är skadliga för din hälsa. När du arbetar med material som innehåller dessa ämnen, vidta lämpliga åtgärder som skyddar mot dammet.
10. Arbete med metall kan orsaka gnistor. Se till att det inte finns några brandfarliga eller brännbara material i närheten och att de förvaras på en säker plats.
11. Rör inte vid applikationsverktyget, dess fästområde eller andra metallytor direkt efter användning då de är varma. Det kan leda till brännskador eller annan personskada.
12. Se till att ingen befinner sig nedanför när du använder verktyget i höga platser. Håll sladden undan från hinder eller föremål. Att tappa verktyg eller material kan resultera i olyckor eller skador.
13. Använd inte överdriven kraft på monteringsverktyget när du arbetar. Om du gör det kan monteringsverktyget gå sönder eller så kan motorn skadas.
14. Lämna inte verktyget på golvet, bord eller andra platser när det är igång. Det kan leda till personskador.
15. När du monterar applikationsverktyget ska du vara försiktig så att inte dina fingrar eller andra extremiteter fastnar i spaken.
16. Om applikationsverktyget verkar sitta löst eller ojämnt efter att du fäst det på enheten, följ instruktionerna i Bild 3 och fäst sedan åter verktyget. Att använda enheten med ett lös eller ojämnt fäst applikationsverktyg kan resultera i personskador.
17. Vid start av verktyg, se till att applikationsverktyget inte är i kontakt med något bearbetningsmaterial. Om du inte gör detta kan skada uppstå.
18. För effektiv skärning, växla läge på applikationsverktyget enligt uppgiftens villkor och det material som ska skäras.
19. Efter användning, se till att inte placera verktyget i närheten av spån eller sågspån innan det har stannat helt eftersom verktyget annars kan suga in dessa partiklar.
20. Polera inte trä med sandpapper som är till för att polera metall.
21. Använd inte utslitet eller igentäppt sandpapper.
22. Jordfelsbrytare Du rekommenderas att använda en jordfelsbrytare med en märkutlösningsström på 30 mA eller lägre

DELARNAS NAMN

Numren i listan nedan motsvarar Bild 1–Bild 8.

1	Omkopplare
2	Spak
3	Fästring
4	Verktygsaxel
5	Motor
6	Ventilationshål
7	Skiva
8	Handtag
9	Namnskylt
10	Sågblad
11	Kloss
12	Fästhål
13	Fästringsfläns
14	Sandpapper
15	Hål för slipkudde
16	Hål för sandpapper
17	Adapter (B)
18	Filt
19	Munstycke
20	Adapter (A)
21	Hake
22	Slang

SYMBOLER

WARNING

Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används.

	CV350V2: Multiverktyg
	Användaren måste läsa bruksanvisningen för att minska risken för personskador.
	Gäller endast EU-länderElektriska verktyg får inte kastas ihushållssoporna!Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.
V	Märkspänning
~	Växelström
P	In effekt
n0	Varvtal utan belastning
min-1	Svängning per minut
	Svängningsvinkel
	Vikt(Enligt EPTA-procedur 01/2014)
	Slå PÅ
	Slå AV
	Lås
	Lås upp
	Kloss

	Sandpapper
	Sågblad
	Såg
	Dammuppsamlingsadapter
	Tillbehörsväska
	Koppla bort strömkabelkontakten från eluttaget
	Förbjuden åtgärd
	Varning
	Klass II verktyg

STANDARDTILLBEHÖR

Förutom huvudenheten (1 enhet) innehåller paketet tillbehören listade på sidan 61.

Standardtillbehören kan ändras utan föregående meddelande.

ANVÄNDNINGSOMRÅDEN

○ Slät skärning och fickskärning av olika material
○ Skala av plattor, tätning, etc.
O Polera trämaterial, etc.

TEKNISKA DATA

Tekniska data för maskinen återfinns i tabellen på sidan 61. ANMÄRKNING

Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande.

MONTERING OCH ANVÄNDNING

Åtgärd Bild Sida
Montera applikationsverktyget*1	3	3
Montera dammuppsamlingsadaptern 4 3
Startomkopplarens manövrering 5 4
Justera drifthastigheten*2	6	4
Sågning 7 4
Slipning 8 4

Svenska

Åtgärd Bild Sida
Val av tillbehör*3	—	62

*1 Montera applikationsverktyget

FÖRSIKTIGT

Avtryckaren är monterad på en stark fjäder. Var mycket försiktig så att du inte klämmer fingrarna när du trycker in spaken.

*2 Justera drifthastigheten

Verktyget är utrustat med två lägen: "Standardläge" och "AUTO-läge".

(1) Standardläge

Du kan ändra vibrationsfrekvensen mellan 6000–20000 min ^-1 genom att justera ratten från "1"–"5".

(2) AUTO-läge

Beroende på arbetsbelastningen ändrar AUTO-läget "A" automatiskt vibrationsfrekvensen till 15000 min-1 eller 20000 min-1. Detta minskar vibrationer och buller före och under drift.

Justera ratten för läge och hastighet som bäst passar arbetsuppgiftens förhållande och material.

Drifthastighet

Läge Skiva Vibrationsfrekvens
Standardläge 1–5 6000–20000		min-1
AUTO-läge A		Ingen belastning:15000 min-1Med belastning:20000 min-1

Med AUTO-läget kanske inte vibrationsfrekvensen när 20000 min ^-1 eller återgår till 15000 min ^1 beroende på arbetsförhållanden såsom typen av arbete eller de tillbehör som används.

*3 Välj tillbehör som är lämpade för en viss uppgift. För mer information, kontakta en auktoriserad HiKOKI-serviceverkstad.

UNDERHÅLL OCH INSPEKTION

WARNING

Stäng AV strömbrytaren och koppla lossa nätkabeln från eluttaget innan du utför underhåll eller inspektion av verktyget.

Fortsatt användning av ett slött eller skadat applikationsverktyg minskar sågningseffektiviteten och kan också överbelasta motorn. Byt ut applikationsverktyget mot ett nytt så snart det börjar bli för slitet.

2. Knotroll av skruvförband

Kontrollera alla monteringsskruvar med jämna mellanrum och kontrollera att de är ordentligt fastdragna. Om någon av skruvarna skulle lossa, dra omedelbart åt dem. Om du inte gör det kan det kan det leda till allvarlig fara.

3. Motorns underhåll

Motorns lindning kan sägas utgöra maskinens hjärta. Var mycket försiktig så att lindningen inte kommer till skada och/eller utsätts för olja eller vatten.

4. Kontroll av kolborstar

För att garantera säkerheten och skydda användaren mot elektriska stötar bör inspektion och byte av borrmaskinens kolborstar ENDAST utföras av en HiKOKI auktoriserad serviceverkstad.

5. Byte av nätsladd

Öm byte av nätsladd är nödvändigt måste det göras av tillverkaren för att undvika säkerhetsrisker.

FÖRSIKTIGT

Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas.

GARANTI

Vi garanterar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifika bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en auktoriserad HiKOKI serviceverkstad.

Information angående buller och vibrationer

Uppmätta värden har bestämts enligt EN62841 och fastställts i enlighet med ISO 4871.

A-vägd ljudeffektnivå: 85 dB (A)

A-vägd ljudtrycksnivå: 77 dB (A)

Osäkerhet K: 3 dB (A).

Använd hörselskydd.

Vibration totalvärden (triax vektorsumma) har bestämts enligt EN62841.

Sågning av brädor:

Vibrationsavgivning värde ah, B = 11,3 m/s²

Osäkerhet K = 1,5 m/s²

Sandstålplatta:

Vibrationsavgivning värde ah, S = 5,5 m/s²

Osäkerhet K = 1,5 m/s²

Det deklarerade totalvärdet för vibration och det deklarerade bulleremissionsvärdet har uppmätts i enlighet med en standardtestmetod och kan användas för att jämföra ett verktyg med ett annat. De kan även användas vid en preliminär exponeringsbedömning.

WARNING

○ Vibrations- och bulleremissionerna under faktisk användning av elverktyget kan skilja sig från det deklarerade totalvärdet beroende på hur verktyget används, särskilt vilken typ av arbetsstycke som bearbetas; och

○ Identifiera säkerhetsåtgärder som kan utföras för att skydda operatören som baseras på en uppskattning av utsättning i verkligheten (tar med i beräkningen alla delar av användandet så som när verktyget är avstängt och när det körs på tomgång utöver ut då startomkopplaren används).

ANMÄRKNING

Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande.

GENERELLE

SIKKERHEDSADVARSLER FOR

ELEKTRISK VÆRKT∅J

ADVARSEL

1) Sikring på arbeidsområdet

Målt A-veid lydeffektnivå: 85 dB (A)

Målt A-veid lydtrykknivå: 77 dB (A)
