CV350V2 - Multiverktøy HiKOKI - Gratis bruksanvisning og manual
Finn enhetens veiledning gratis CV350V2 HiKOKI i PDF-format.
| Produkttype | Multiverktøy (oscillerende) |
| Merke | HiKOKI |
| Modell | CV350V2 |
| Strømforsyning | Nettstrøm (med strømledning) |
| Nominell spenning | 230 V~ (Europa) |
| Effektforbruk | 350 W (anslått) |
| Vibrasjonsfrekvens (tomgang) | 6 000 til 20 000 min⁻¹ |
| Oscillasjonsvinkel | 3,2° (anslått) |
| Hastighetsmoduser | Standardmodus (6 trinn) og AUTO-modus |
| Vekt | 1,2 kg (i henhold til EPTA-prosedyre 01/2014) |
| Mål (L × B × H) | 300 × 80 × 80 mm (anslått) |
| Lydtrykknivå | 77 dB(A) |
| Lydeffektnivå | 85 dB(A) |
| Vibrasjoner (saging av planker) | 11,3 m/s² (usikkerhet K=1,5 m/s²) |
| Vibrasjoner (sliping av stål) | 5,5 m/s² (usikkerhet K=1,5 m/s²) |
| Hovedfunksjoner | Saging, sliping, skraping, polering |
| Medfølgende tilbehør | Blad, slipepute, støvavsugingsadapter, nøkkel (se side 61) |
| Vedlikehold og rengjøring | Rengjør ventilasjonsåpningene, kontroller kullbørstene (av autorisert serviceverksted), skift ut slitte tilbehør |
| Sikkerhet | RCD (jordfeilbryter) ≤30 mA anbefales, bruk hørselvern og øyevern, koble fra før vedlikehold |
| Reservedeler og reparerbarhet | Standardtilbehør tilgjengelig, reparasjon utføres kun av autorisert HiKOKI-service |
| Garanti | I henhold til nasjonale forskrifter, unntatt misbruk |
| Generell informasjon | Produsert av Koki Holdings, distribuert av Hikoki Power Tools Frankrike |
Ofte stilte spørsmål - CV350V2 HiKOKI
Brukerspørsmål om CV350V2 HiKOKI
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Multiverktøy i PDF-format gratis! Finn veiledningen din CV350V2 - HiKOKI og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. CV350V2 av merket HiKOKI.
BRUKSANVISNING CV350V2 HiKOKI
Brug af støvopsamling kan reducere støvrelaterede risici.
Sørg for at slå strømmen FRA, og frakobl stikket fra stikkontakten under vedligeholdelse og eftersyn.

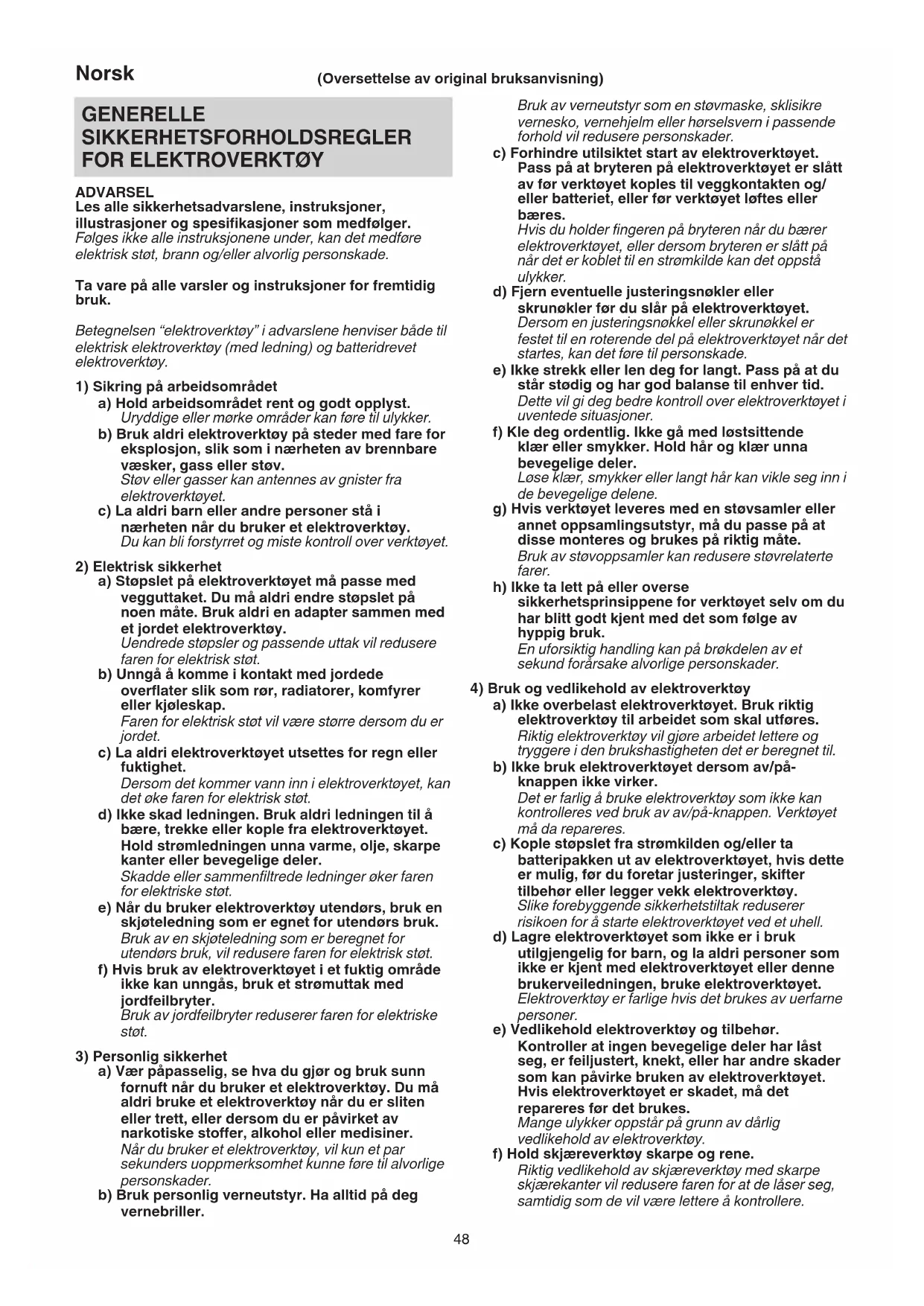

Les alle sikkerhetsadvarslene, instruksjoner,
illustrasjoner og spesifikasjoner som medfølger.
Følges ikke alle instruksjonene under, kan det medføre elektrisk støt, brann og/eller alvorlig personskade.
Ta vare på alle varsler og instruksjoner for fremtidig bruk.
Betegnelsen "elektroverktøy" i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.
b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv.
Støv eller gasser kan antennes av gnister fra elektroverktøyet.
c) La aldri barn eller andre personer stå i nærheten når du bruker et elektroverktøy. Du kan bli forstyrret og miste kontroll over verktøyet.
2) Elektrisk sikkerhet
a) Støpslet på elektroverktøyet må passe med vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy. Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt.
b) Unngå å komme i kontakt med jordede overflater slik som rør, radiatorer, komfyrer eller kjøleskap. Faren for elektrisk støt vil være større dersom du er jordet.
c) La aldri elektroverktøyet utsettes for regn eller fuktighet. Dersom det kommer vann inn i elektroverktøyet, kan det øke faren for elektrisk støt.
d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet. Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenfiltrede ledninger øker faren for elektriske støt.
e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning som er beregnet for utendørs bruk, vil redusere faren for elektrisk støt.
f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektriske støt.
3) Personlig sikkerhet
a) Vær påpasselig, se hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy. Du må aldri bruke et elektroverktøy når du er sliten eller trett, eller dersom du er påvirket av narkotiske stoffer, alkohol eller medisiner.
Når du bruker et elektroverktøy, vil kun et par sekunders uoppmerksomhet kunne føre til alvorlige personskader.
b) Bruk personlig verneutstyr. Ha alltid på deg vernebriller.
Bruk av verneutstyr som en støvmaske, sklisikre vernesko, vernehjelm eller hørselsvern i passende forhold vil redusere personskader.
c) Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet koples til veggkontakten og/eller batteriet, eller før verktøyet løftes eller bæres. Hvis du holder fingeren på bryteren när du bærer elektroverktøyet, eller dersom bryteren er slått på när det er koblet til en strømkilde kan det oppstå ulykker.
d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet. Dersom en justeringsnøkkel eller skrunøkkel er festet til en roterende del på elektroverktøyet när det startes, kan det føre til personskade.
e) Ikke strekk eller len deg for langt. Pass på at du står stödig og har god balanse til enhver tid. Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner.
f) Kle deg ordentlig. Ikke gå med løstsittende klær eller smykker. Hold hår og klær unna bevegelige deler. Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene.
g) Hvis verktøyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte. Bruk av støvoppsamler kan redusere støvrelaterte farer.
h) Ikke ta lett på eller overse sikkerhetsprinsippene for verktøyet selv om du har blitt godt kjent med det som følge av hyppig bruk. En uforsiktig handling kan på brøkdelen av et sekund forårsake alvorlige personskader.
4) Bruk og vedlikehold av elektroverktøy
a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres. Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til.
b) Ikke bruk elektroverktøyet dersom av/på-knappen ikke virker. Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres.
c) Kople støpslet fra strømkilden og/eller ta batteripakken ut av elektroverktøyet, hvis dette er mulig, før du foretar justeringer, skifter tilbehør eller legger vekk elektroverktøy. Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell.
d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen, bruke elektroverktøyet. Elektroverktøy er farlige hvis det brukes av uerfarne personer.
e) Vedlikehold elektroverktøy og tilbehør. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før det brukes. Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy.
f) Hold skjæreverktøy skarpe og rene. Riktig vedlikehold av skjæreverktøy med skarpe skjarekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere.
g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.
Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for, kan det oppstå farlige situasjoner.
h) Hold håndtak og gripeflater tørre, rene og fri for olje og fett.
Glatte håndtak og gripeflater hindrer trygg håndtering og kontroll av verktøyet i uventede situasjoner.
5) Service
a) La kvalifisert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet.
Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes.
FORHOLDSREGLER
Hold avstand til barn og svakelige personer. Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer.
SIKKERHETSADVARSLER FOR MULTIMASKINEN
- Ved bruk i situasjoner hor skjæretilbehøret kan komme i kontakt med skjulte kabler eller sin egen ledning, må du holde elektroverktøy med isolerte gripeflater.
Skjæretilbehør som kommer i kontakt med en strømførende ledning kan gjøre utsatte metalldeler av elektroverktøyet strømførende, og kan gi brukeren et elektrisk støt.
- Ikke bruk dette verktøyet i våte omgivelser.
Vann eller fuktighet som trenger inn i verktøyet kan gi brukeren elektrisk støt.
FLERE SIKKERHETSADVARSLER
- Kontroller at strømkilden som skal brukes følger strømkravene angitt på produktets navneplate.
- Sørg for at strømbryteren står på AV. Hvis støpslet er koplet til en stikkontakt med strømbryteren står PÅ, vil elektroverktøyet umiddelbart starte opp. Dette kan forårsake alvorlige ulykker.
- I tilfeller der arbeidsområdet er langt unna strømkilden, bruker du en skjøteledning med passende tykkelse og merkeytelse. Skjøteledningen bør være så kort som praktisk mulig.
- Hold alltid verktøyet godt med én hånd på huset (Fig. 2). Ikke ta på metalldelen.
- Pass på at området som skal skjæres er absolutt fritt for skjulte hindringer, inkludert elektriske ledninger, vannog gassrør. Skjæring i ovennevnte situasjoner kan føre til elektriske støt eller kortslutning, gasslekkasje eller andre farer som kan føre til alvorlige ulykker eller skader.
- Sørg for å holde fast verktøyet under bruk. Hvis du ikke gjør det, kan det oppstå ulykker eller skader.
- Fest arbeidsstykket. Et arbeidsstykke som er festet med klemme eller i en skrustikke holdes sikrere enn for hånd.
- Sette opp og kontrollere arbeidsmiljøet. Kontroller om arbeidsmiljøet er egnet ved å følge forholdsreglene.
-
Støvpartikler som silika eller asbest er farlige for helsen din. Når du arbeider med materialer som inneholder disse komponentene, må du ta egnede støvbeskyttelsesforholdsregler.
-
Arbeid med metall kan føre til gnister. Sørg for at det ikke er brannfarlig og lett antennelig materiale i nærheten, og at de lagres på et trygt sted.
- Ikke ta på applikasjonsverktøyet, dets festeområde eller andre metalloverflater umiddelbart etter bruk da de vil være varme. Dette kan føre til brannskader eller personskade.
- Sørg for at det ikke er noen nedenfor når du bruker verktøyet på høytliggende steder. Du må også holde ledningen unna hindringer eller gjenstander. Hvis du mister verktøyet eller materialene kan dette forårsake ulykker eller skade.
- Du må aldri bruke urimelig kraft på applikasjonsverktøyet når du arbeider. Dette kan ødelegge applikasjonsverktøyet eller skade motoren.
- Ikke la verktøyet kjøre uten tilsyn på gulvet, bordet eller andre steder. Dette kan forårsake skade.
- Når du fester applikasjonsverktøy, vær forsiktig så ikke fingre eller andre lemmer bli sittende fast i spaken.
- Hvis applikasjonsverktøyet virker løst eller ujevnt etter at du har festet det til enheten, følger du instruksjonene i Fig. 3 og fester verktøyet på nytt. Betjening av enheten med et løst eller ujevnt applikasjonsverktøy kan føre til personskade.
- Når du slår på verktøyet, må du sørge for at applikasjonsverktøyet ikke er i kontakt med materialer som skal behandles. Hvis ikke dette gjøres kan skade oppstå.
- For mer effektiv kutting, bytt verktøyets driftmodus i henhold til jobbforholdene og materialene som skal kuttes
- Etter bruk må du passe på at du ikke plasserer verktøyet i nærheten av spon eller sagmugg før det har stanset helt, da verktøyet kan suge inn disse partiklene.
- Ikke puss treverk med sandpapir som skal brukes til metallpussing.
- Ikke bruk nedslitt eller tilstoppet sandpapir.
- RCD
Bruk av et strømuttak med jordfeilbryter på 30 mA eller mindre anbefales til enhver tid.
NAVN PÅ DELER
Tallene i listen nedenfor samsvarer med Fig. 1–Fig. 8.
| 1 | Bryter |
| 2 | Spak |
| 3 | Innfestningsring |
| 4 | Verktøyskaft |
| 5 | Motor |
| 6 | Ventilasjons hull |
| 7 | Skive |
| 8 | Håndtak |
| 9 | Navneskilt |
| 10 | Blad |
| 11 | Pute |
| 12 | Festehull |
| 13 | Innfestningsringens krage |
| 14 | Sandpapir |
| 15 | Hull for pute |
Norsk
| 16 | Hull for sandpapir |
| 17 | Adapter (B) |
| 18 | Filt |
| 19 | Dyse |
| 20 | Adapter (A) |
| 21 | Krok |
| 22 | Slange |
SYMBOLER
ADVARSEL
Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk.
 | CV350V2: Multimaskin |
 | For å minske faren for skade må brukeren lese instruksjonsboken. |
 | Kun for EU-landKasser aldri elektroverktøy sammen med husholdningsavfallet!I overholdelse av EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg. |
 | Merkespenning |
| ~ | Vekselstrøm |
| P | Strømbehov |
 | Ubelastet hastighet |
| min^-1 | Svingninger per minutt |
 | Svingningsvinkel |
 | Vekt(i henhold til EPTA-prosedyren 01/2014) |
| Slå PÅ | |
| [O] | Slå AV |
 | Lås |
| [IMAGE] | Lås opp |
 | Pute |
 | Sandpapir |
 | Blad |
 | Skjæresag |
 | Støvsamlingsadapter |
 | Etui for tilleggsutstyr |
 | Koble hovedstøpslet fra det elektriske uttaket |
 | Utilrådelig betjeningsmåte |
 | Advarsel |
 | Klasse II verktøy |
STANDARD TILBEH∅R
I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp på side 61.
Standard tilbehør kan endres uten varsel.
BRUKSOMRÅDER
O Planskjæring og lommeskjæring av forskjellige materialer
○ Avskalling av fliser, tetning, o.l.
O Pussing av treverk, o.l.
SPESIFIKASJONER
Spesifikasjonene til dette elektroverktøyet er oppført i tabellen på side 61.
MERK
På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarsel.
MONTERING OG BRUK
| Handling Figur Side | ||
| Montere applikasjonsverktøyet*1 | 3 | 3 |
| Montering av støvoppsamlingsadapter 4 | 3 | |
| Bryterbruk 5 4 | ||
| Justere driftshastighet*2 | 6 | 4 |
| Skjæring 7 4 | ||
| Sliping 8 4 | ||
| Valg av tilbehør*3 | — | 62 |
*1 Montere applikasjonsverktøyet
FORSIKTIG
Verktøyet er utstyrt med to moduser: "Standard modus" og "AUTO modus".
(1) Standard modus
Du kan endre vibrasjonsfrekvensen mellom 6000 til 20000 min ^-1 ved dreie hjulet fra "1" til "5".
(2) AUTO modus
Avhengig av arbeidsbelastningen, vil AUTO modus "A" automatisk skifte vibrasjonsfrekvens til 15000 min ^-1 eller 20000 min ^-1 . Dette har effekten av senking av vibrasjon og stoy for og under operasjon.
Juster modushjulet og hastigheten til det som best passer arbeidsoppgaven og materialene.
Driftshastighet
| Modus Skive Vibrasjonsfrekvens | ||
| Standard modus 1–5 | 6000–20000 min- | 1 |
| AUTO modus A | Ingen last: 15000 min-1Med last: 20000 min-1 | |
Med AUTO modus kan vibrasjonsfrekvensen ikke nå 20000 min-1 eller gå tilbake til 15000 min-1 avhengig av andre faktorer som type arbeid eller utstyr som brukes.
*3 Velg tilleggsutstyr som er egnet til en bestemt oppgave. For detaljer, kontakt et autorisert HiKOKI servicesenter.
Pass på å slå AV strømmen og koble støpselet fra stikkontakten under vedlikehold og inspeksjon.
- Kontrollere applikasjonsverktøyet
Fortsatt bruk av et sløvt eller skadet applikasjonsverktøy vil føre til redusert skjæreeffektivitet og kan føre til overbelastning av motoren. Bytt ut applikasjonsverktøyet med et nytt ett med en gang overdreven avsliping er merkbart.
- Inspisere monteringsskruene
Gjennomfør regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er løse, stram dem umiddelbart. Unnlatelse av å gjøre dette kan føre til alvorlig fare.
- Vedlikehold av motoren
Motorrotasjonen er selve "hjertet" til elektroverktøyet. Vær forsiktig slik at rotasjonen ikke blir skadet og/eller våt av olje eller vann.
- Inspisere karbonbørstene
For kontinuerlig sikkerhet og vern fra elektriske støt, bør inspisering av karbonbørster og utskiftninger av verktøyets deler KUN gjennomføres av et autorisert HiKOKI servicecenter.
- Bytte nettkabel
Hvis det er nødvendig å skifte ut nettkabelen, må dette gjøres av produsenten for å unngå sikkerhetsfarer.
FORSIKTIG
Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy.
GARANTI
Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/landsspesifikke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. I tilfelle av klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som finnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted.
Informasjon om luftbårne lyder eller vibrasjoner
De målte verdiene ble fastsatt i samsvar med EN62841 og erklært i samsvar med ISO 4871.
Usikkerhet K: 3 dB (A).
Bruk hørselvern.
Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN62841.
Skjærebrett:
Vibrasjon emisjonsverdi ah, B = 11,3 m/s²
Usikkerhet K = 1,5 m/s²
Sliping av stålplate:
Vibrasjon emisjonsverdi ah, S = 5,5 m/s²
Usikkerhet K = 1,5 m/s²
Den oppgitte totale vibrasjonsverdien og den oppgitte støyutslippsverdien er målt i henhold til en standard testmetode og kan brukes til å sammenligne ett verktøy med et annet.
De kan også brukes til en foreløpig vurdering av eksponeringen.
ADVARSEL
○ Vibrasjons- og støyutslippene under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte totalverdien avhengig av hvordan verktøyet brukes, spesielt hvilket arbeidsstykke som behandles; og
O Identifiser sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk).
MERK
På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarsel.
