CV350V2 - Utensili multifunzione HiKOKI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Utensile multifunzione (oscillante)
Marca	HiKOKI
Modello	CV350V2
Alimentazione	Rete (con cavo di alimentazione)
Tensione nominale	230 V~ (Europa)
Potenza assorbita	350 W (stimato)
Frequenza di vibrazione (a vuoto)	6 000 a 20 000 min⁻¹
Angolo di oscillazione	3,2° (stimato)
Modalità di velocità	Modalità standard (6 livelli) e modalità AUTO
Peso	1,2 kg (secondo procedura EPTA 01/2014)
Dimensioni (L × l × h)	300 × 80 × 80 mm (stimato)
Livello di pressione acustica	77 dB(A)
Livello di potenza acustica	85 dB(A)
Vibrazioni (taglio di tavole)	11,3 m/s² (incertezza K=1,5 m/s²)
Vibrazioni (levigatura acciaio)	5,5 m/s² (incertezza K=1,5 m/s²)
Funzioni principali	Segatura, levigatura, raschiatura, lucidatura
Accessori inclusi	Lama, platorello per levigatura, adattatore per aspirazione polvere, chiave (vedi pagina 61)
Manutenzione e pulizia	Pulire le aperture di ventilazione, controllare le spazzole di carbone (da centro assistenza autorizzato), sostituire gli accessori usurati
Sicurezza	Interruttore differenziale (RCD) ≤30 mA consigliato, indossare protezioni acustiche e oculari, scollegare prima della manutenzione
Ricambi e riparabilità	Accessori standard disponibili, riparazione esclusivamente presso centro assistenza HiKOKI autorizzato
Garanzia	Conforme alle normative nazionali, escluso uso improprio
Informazioni generali	Prodotto da Koki Holdings, distribuito da Hikoki Power Tools Francia

Domande frequenti - CV350V2 HiKOKI

Quali accessori sono forniti con il HiKOKI CV350V2?

La confezione contiene l'unità principale, una lama, un platorello di levigatura, un adattatore per aspirazione polvere e altri accessori elencati a pagina 61 del manuale.

Come regolare la velocità dell'utensile multifunzione CV350V2?

Ruotare la manopola situata sulla parte superiore. In modalità standard, le posizioni da 1 a 5 corrispondono a 6 000-20 000 oscillazioni/min. La modalità AUTO (posizione A) adatta la velocità in base al carico, passando da 15 000 a 20 000 min⁻¹.

Posso utilizzare il CV350V2 all'aperto?

Sì, ma utilizzare una prolunga adatta per esterni. Se il lavoro viene effettuato in un luogo umido, collegare l'utensile a un interruttore differenziale (RCD) da 30 mA massimo.

Come cambiare la lama o il platorello di levigatura?

Spingere la leva verso il basso per rilasciare l'accessorio. Inserire il nuovo utensile allineando le alette, quindi rilasciare la leva. Assicurarsi che l'utensile sia ben fissato prima dell'uso.

Cosa fare se la lama non taglia più efficacemente?

Una lama smussata o danneggiata riduce l'efficacia e può sovraccaricare il motore. Sostituirla con una nuova. Verificare anche che la velocità sia adatta al materiale.

Come mantenere le spazzole di carbone?

L'ispezione e la sostituzione delle spazzole devono essere effettuate esclusivamente da un centro assistenza HiKOKI autorizzato per garantire la sicurezza.

Il CV350V2 può essere utilizzato per lucidare il metallo?

È sconsigliato lucidare il legno con una carta abrasiva che è stata utilizzata su metallo. Utilizzare accessori adatti a ciascun materiale.

Qual è il significato del simbolo del cestino barrato?

Questo simbolo indica che l'apparecchio non deve essere smaltito con i rifiuti domestici. Deve essere conferito in un punto di raccolta per il riciclaggio conformemente alla direttiva RAEE.

Dove trovare la dichiarazione di conformità CE?

La dichiarazione di conformità è inclusa nel manuale. Attesta che il CV350V2 rispetta le direttive 2006/42/CE, 2014/30/UE e 2011/65/UE.

Cosa fare in caso di smarrimento del manuale?

È possibile scaricare gratuitamente il manuale in formato PDF dal sito notice-facile.com o richiedere una traduzione compilando il modulo sulla pagina.

MANUALE UTENTE CV350V2 HiKOKI

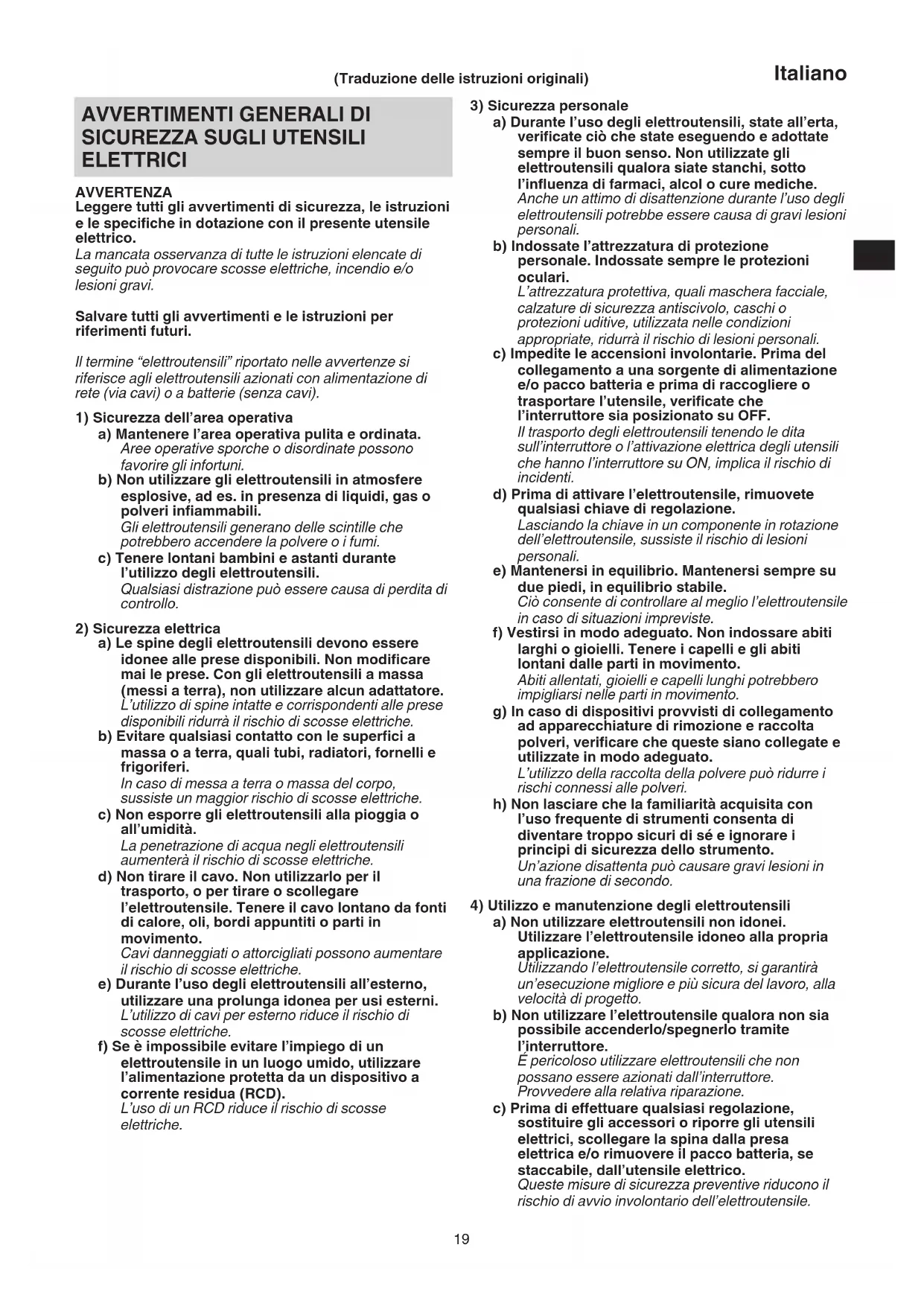

AVVERTIMENTI GENERALI DI SICUREZZA SUGLI UTENSILI ELETTRICI

AVVERTENZA

Leggere tutti gli avvertimenti di sicurezza, le istruzioni e le specifiche in dotazione con il presente utensile elettrico.

La mancata osservanza di tutte le istruzioni elencate di seguito può provocare scosse elettriche, incendio e/o lesioni gravi.

Salvare tutti gli avvertimenti e le istruzioni per riferimenti futuri.

Il termine “elettroutensili” riportato nelle avvertenze si riferisce agli elettroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).

1) Sicurezza dell'area operativa

a) Mantenere l'area operativa pulita e ordinata. Aree operative sporche o disordinate possono favorire gli infortuni.
b) Non utilizzare gli elettroutensili in atmosfere esplosive, ad es. in presenza di liquidi, gas o polveri infiammabili.
Gli elettroutensili generano delle scintille che potrebbero accendere la polvere o i fumi.
c) Tenere lontani bambini e astanti durante l'utilizzo degli elettroutensili. Qualsiasi distrazione può essere causa di perdita di controllo.

2) Sicurezza elettrica

a) Le spine degli elettroutensili devono essere idonee alle prese disponibili. Non modificare mai le prese. Con gli elettroutensili a massa (messi a terra), non utilizzare alcun adattatore. L'utilizzo di spine intatte e corrispondenti alle prese disponibili ridurrà il rischio di scosse elettriche.
b) Evitare qualsiasi contatto con le superfici a massa o a terra, quali tubi, radiatori, fornelli e frigoriferi.
In caso di messa a terra o massa del corpo, sussiste un maggior rischio di scosse elettriche.

c) Non esporre gli elettroutensili alla pioggia o all'umidità. La penetrazione di acqua negli elettroutensili aumenterà il rischio di scosse elettriche.

d) Non tirare il cavo. Non utilizzarlo per il trasporto, o per tirare o scollegare l'elettroutensile. Tenere il cavo lontano da fonti di calore, oli, bordi appuntiti o parti in movimento. Cavi danneggiati o attorcigliati possono aumentare il rischio di scosse elettriche.

e) Durante l'uso degli elettroutensili all'esterno, utilizzare una prolunga idonea per usi esterni. L'utilizzo di cavi per esterno riduce il rischio di scosse elettriche.

f) Se è impossibile evitare l'impiego di un elettroutensile in un luogo umido, utilizzare l'alimentazione protetta da un dispositivo a corrente residua (RCD).

L'uso di un RCD riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Durante l'uso degli elettroutensili, state all'erta, verificate ciò che state eseguendo e adottate sempre il buon senso. Non utilizzate gli elettroutensili qualora siate stanchi, sotto l'influenza di farmaci, alcol o cure mediche.
Anche un attimo di disattenzione durante l'uso degli elettroutensili potrebbe essere causa di gravi lesioni personali.

b) Indossate l'attrezzatura di protezione personale. Indossate sempre le protezioni oculari. L'attrezzatura protettiva, quali maschera facciale, calzature di sicurezza antiscivolo, caschi o protezioni uditive, utilizzata nelle condizioni appropriate, ridurrà il rischio di lesioni personali.

c) Impedite le accensioni involontarie. Prima del collegamento a una sorgente di alimentazione e/o pacco batteria e prima di raccogliere o trasportare l'utensile, verificate che l'interruttore sia posizionato su OFF. Il trasporto degli elettroutensili tenendo le dita sull'interruttore o l'attivazione elettrica degli utensili che hanno l'interruttore su ON, implica il rischio di incidenti.

d) Prima di attivare l'elettroutensile, rimuovete qualsiasi chiave di regolazione. Lasciando la chiave in un componente in rotazione dell'elettroutensile, sussiste il rischio di lesioni personali.

e) Mantenersi in equilibrio. Mantenersi sempre su due piedi, in equilibrio stabile. Ciò consente di controllare al meglio l'elettroutensile in caso di situazioni impreviste.

f) Vestirsi in modo adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli e gli abiti lontani dalle parti in movimento. Abiti allentati, gioielli e capelli lunghi potrebbero impigliarsi nelle parti in movimento.

g) In caso di dispositivi provvisti di collegamento ad apparecchiature di rimozione e raccolta polveri, verificare che queste siano collegate e utilizzate in modo adeguato. L'utilizzo della raccolta della polvere può ridurre i rischi connessi alle polveri.

h) Non lasciare che la familiarità acquisita con l'uso frequente di strumenti consenta di diventare troppo sicuri di sé e ignorare i principi di sicurezza dello strumento. Un'azione disattenta può causare gravi lesioni in una frazione di secondo.

4) Utilizzo e manutenzione degli elettroutensili

a) Non utilizzare elettroutensili non idonei. Utilizzare l'elettroutensile idoneo alla propria applicazione.
Utilizzando l'elettroutensile corretto, si garantirà un'esecuzione migliore e più sicura del lavoro, alla velocità di progetto.

b) Non utilizzare l'elettroutensile qualora non sia possibile accenderlo/spegnerlo tramite l'interruttore.

E pericoloso utilizzare elettroutensili che non possano essere azionati dall'interruttore. Provvedere alla relativa riparazione.

c) Prima di effettuare qualsiasi regolazione, sostituire gli accessori o riporre gli utensili elettrici, scollegare la spina dalla presa elettrica e/o rimuovere il pacco batteria, se staccabile, dall'utensile elettrico.

Queste misure di sicurezza preventive riducono il rischio di avvio involontario dell'elettroutensile.

Italiano

d) Depositare gli elettroutensili non utilizzati lontano dalla portata dei bambini ed evitare che persone non esperte di elettroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l'elettroutensile.

É pericoloso consentire che utenti non esperti utilizzino gli elettroutensili.

e) Manutenzione di utensili elettrici e accessori. Verificare che non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero influenzare negativamente il funzionamento dell'utensile elettrico. In caso di guasti, provvedere alla riparazione dell'elettrousile prima di riutilizzarlo.

Molti incidenti sono causati da una scarsa manutenzione.

f) Mantenere gli strumenti di taglio affilati e puliti. Gli strumenti di taglio in condizioni di manutenzione adeguata, con bordi affiliati, sono meno soggetti al bloccaggio e sono più facilmente controllabili.

g) Utilizzare l'elettroutensile, gli accessori, le punte, ecc. in conformità a quanto riportato nelle presenti istruzioni, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire.

L'uso dell'utensile elettrico per operazioni diverse da quelle previste potrebbe causare una situazione pericolosa.

h) Tenere le maniglie e le superfici di presa asciutte, pulite e libere da olio e grasso.

Maniglie e superfici di presa scivolose non consentono una movimentazione e un controllo sicuri dell'utensile in situazioni impreviste.

5) Assistenza

a) Affidate le riparazioni dell'elettroutensile a persone qualificate che utilizzino solamente parti di ricambio identiche.

Ciò garantirà il mantenimento della sicurezza dell'elettroutensile.

PRECAUZIONI

Tenere lontano dalla portata di bambini e invalidi. Quando non utilizzati, gli strumenti dovranno essere depositi lontano dalla portata di bambini e invalidi.

PRECAUZIONI DI SICUREZZA PER L'UTENSILE COMBINATO

1. Afferrare l'elettroutensile dalle superfici isolate quando si eseguono operazioni in cui l'attrezzo di taglio potrebbe venire a contatto con fili elettrici nascosti o con il proprio filo.

Se l'accessorio di taglio viene a contatto con un filo "sotto tensione", ciò potrebbe mettere "sotto tensione" le parti metalliche esposte dell'utensile elettrico e l'operatore potrebbe subire scosse elettriche.

1. Non utilizzare questo utensile in applicazioni bagnate.

L'acqua o l'umidità che penetrano nell'utensile potrebbero dare all'operatore una scossa elettrica.

PRECAUZIONI DI SICUREZZA AGGIUNTIVE

1. Assicurarsi che la fonte di alimentazione da utilizzare sia conforme ai requisiti di alimentazione specificati sulla targhetta dei dati del prodotto.

2. Assicurarsi che l'interruttore dell'alimentazione sia nella posizione SPENTO.

Se la spina viene collegata ad una presa mentre l'interruttore di alimentazione è sulla posizione ON, il demolitore inizia immediatamente a funzionare, con il rischio di seri incidenti.

1. Se l'area di lavoro è lontana dalla fonte di alimentazione, usare una prolunga di spessore e capacità nominale sufficienti. Il cavo di prolunga deve essere il più corto possibile.

2. Tenere sempre l'utensile con una mano ben saldo sull'alloggiamento (Fig. 2). Non toccare la parte in metallo.

3. Assicurarsi che l'area da tagliare sia assolutamente priva di qualsiasi ostruzione nascosta, ivi compresi fili elettrici o tubature dell'acqua o del gas. Il taglio nei casi suddetti potrebbe provocare scosse elettriche o corto circuiti, perdite di gas o altri pericoli che potrebbero causare incidenti o lesioni gravi.

4. Assicurarsi di tenere saldamente l'utente durante il funzionamento. La mancata osservanza di questa precauzione potrebbe comportare incidenti o lesioni.

5. Fissare il pezzo da lavorare. Un pezzo da lavorare fissato con dispositivi di fissaggio o in una morsa è tenuto più saldamente che in mano.

6. Predisposizione e controllo dell'ambiente di lavoro. Controllare l'adeguatezza dell'ambiente di lavoro seguendo la precauzione.

7. Particelle di polvere come silicio o asbesto sono pericolose per la salute. Quando si lavora con materiali contenenti questi componenti, adottare le necessarie misure anti-polvere.

8. Lavorare con metallo può provocare scintille. Accertarsi che non ci siano materiali infiammabili e combustibili nelle vicinanze e che essi siano conservati in un luogo sicuro.

9. Non toccare l'utensile di applicazione, la sua zona di attacco o altre superfici metalliche immediatamente dopo l'uso, in quanto saranno molto calde. Ciò potrebbe provocare ustioni o infortuni.

10. Assicurarsi che non ci sia nessuno di sotto quando si aziona l'utensile in posizioni elevate. Inoltre tenere il cavo libero da ostacoli o oggetti. La caduta dell'utensile o di materiali potrebbe provocare incidenti o lesioni.

11. Non applicare mai eccessiva forza sull'utensile quando si sta lavorando. Farlo potrebbe rompere l'utensile o danneggiare il motore.

12. Non lasciare in funzione l'utensile incustodito sul pavimento, sul tavolo o in altri luoghi. Farlo potrebbe provocare lesioni.

13. Quando si montano utensili di applicazione, fare attenzione a non rimanere intrappolati con le dita o con altre estremità nella leva.

14. Se l'utensile di applicazione sembra essere allentato o irregolare una volta montato sull'unità, seguire le istruzioni riportate nella Fig. 3 e rimontare l'utensile. L'azionamento dell'unità con un utensile di applicazione allentato o irregolare potrebbe provocare lesioni.

15. Quando si accende l'utensile, assicurarsi che l'utensile per l'applicazione non sia in contatto con alcun materiale di lavorazione. La mancata osservanza di ciò potrebbe causare lesioni.

16. Per l'efficacia del taglio, commutare la modalità dell'utensile per l'applicazione in base alle condizioni dell'attività e al materiale da tagliare.

17. Dopo l'uso, assicurarsi di non posizionare l'utensile vicino i trucioli o segatura prima dell'arresto completo poiché l'utensile potrebbe risucchiare tali particelle.

18. Non lucidare il legno con la carta abrasiva usata per la lucidatura del metallo.

19. Non utilizzare carta abrasiva usurata o sporca.

22. RCD

Si raccomanda di usare sempre un interruttore differenziale con una potenza nominale di 30 mA o meno.

NOMI DEI COMPONENTI

I numeri nell'elenco seguente corrispondono a Fig. 1–Fig. 8.

1	Interruttore
2	Leva
3	Anello di attacco
4	Albero utensile
5	Motore
6	Fori di ventilazione
7	Selettore
8	Maniglia
9	Targhetta
10	Lama
11	Cuscinetto
12	Foro di ritenzione
13	Aletta dell'anello di attacco
14	Carta abrasiva
15	Fori per il cuscino
16	Fori per la carta abrasiva
17	Adattatore (B)
18	Feltro
19	Ugello
20	Adattatore (A)
21	Gancio
22	Tubo flessibile

SIMBOLI

AVVERTENZA

Di seguito mostriamo i simboli usati per la macchina. Assicurarsi di comprenderne il significato prima dell'uso.

	CV350V2: Utensile multifunzione
	Per ridurre il rischio di lesioni, l'utente deve leggere il manuale delle istruzioni.

	Solo per Paesi UENon gettare le apparecchiature elettriche tra i rifiuti domestici!Secondo la Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al fine di essere reimpiegate in modo eco-compatibile.
V	Tensione nominale
~	Corrente alternata
P	Potenza assorbita
no	Velocità senza carico
min-1	Oscillazioni al minuto
	Angolo di oscillazione
	Peso(Secondo la Procedura EPTA 01/2014)
	Accensione
	Spegnimento
	Bloccare
	Sbloccare
	Cuscinetto
	Carta abrasiva
	Lama
	Sega
	Adattatore raccoglipolvere
	Custodia accessorio
	Scollegare la spina dalla presa elettrica
	Azione non consentita
	Avvertenza
	Utensile di classe II

Italiano

ACCESSORI STANDARD

In aggiunta all'unità principale (1 unità), la confezione contiene gli accessori elencati a pagina 61.

Gli accessori standard possono essere cambiati senza preavviso.

APPLICAZIONI

○ Taglio a filo e taglio a tasca di diversi materiali

O Peeling di piastrelle, calafataggio, ecc.

O Lucidatura materiali in legno, ecc.

CARATTERISTICHE

Le specifiche di questa macchina sono elencate nella Tabella a pagina 61.

NOTA

A causa del continuo programma di ricerche e sviluppo della HiKOKI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicazione.

MONTAGGIO E OPERAZIONE

Azione Figura		Pagina
Montaggio dell’utensile per l’applicazione*1	3	3
Montaggio adattatore raccolta polvere 4	3
Funzionamento dell’interruttore 5 4
Regolazione della velocità di funzionamento*2	6	4
Taglio 7 4
Levigatura 8 4
Selezione degli accessori*3	—	62

*1 Montaggio dell'utensile per l'applicazione

ATTENZIONE

La leva è fissata a una molla forte. Prestare attenzione a non intrappolare le dita quando si spinge la leva verso il basso.

*2 Regolazione della velocità di funzionamento L'utensile è dotato di due modalità: "Modalità standard" e "Modalità AUTO".

(1) Modalità standard È possibile modificare la frequenza della vibrazione tra 6000 e 20000 min ^-1 regolando il selettore da “1” a “5”.

(2) Modalità AUTO A seconda del carico di lavoro, la Modalità AUTO “A” cambia automaticamente la frequenza di vibrazione a 15000 min ^-1 a 20000 min ^-1 . Questo ha l’effetto di abbassare vibrazione e rumorosità prima e durante l’azionamento.

Regolare il selettore per la modalità e la velocità che si adatta meglio alle condizioni di attività e ai materiali.

Velocità operativa

Modalità	Seletto re	Frequenza vibrazione
Modalità standard 1-5	6000-20	0000 min-1
Modalità AUTO A		Nessun carico: 15000 min-1Con carico: 20000 min-1

In Modalità AUTO, la frequenza di vibrazione potrebbe non raggiungere i 20000 min ^-1 o tornare a 15000 min ^-1 a seconda delle variabili, come ad esempio il tipo di lavoro o l'accessorio in uso.

*3 Selezionare gli accessori che sono adatti per un'attività specifica. Per dettagli contattare il centro assistenza HiKOKI autorizzato.

MANUTENZIONE ED ISPEZIONE

AVVERTENZA

Assicurarsi di commutare l'alimentazione su OFF e di scollegare la spina dalla presa durante la manutenzione e l'ispezione.

1. Ispezione dell'utensile per l'applicazione

L'uso continuato di un utensile per l'applicazione usurato o danneggiato può portare a una riduzione dell'efficacia del taglio e può causare un sovraccarico del motore. Sostituire l'utensile per l'applicazione con uno nuovo appena si notano segni di abrasione eccessiva.

2. Ispezione delle viti di montaggio

Ispezionare regolarmente le viti di montaggio e assicurarsi che siano ben fissate. Se una di queste dovesse essere allentata, riserrarla immediatamente. Si rischia in caso contrario di provocare incidenti pericolosi.

3. Manutenzione del motore

L'avvolgimento del motore è il vero e proprio "cuore" degli attrezzi elettrici. Fare attenzione a non danneggiare l'avvolgimento e/o non bagnarlo con olio o acqua.

4. Controllo delle spazzole di carbone

Per mantenere la vostra sicurezza e la protezione da scosse elettriche, l'ispezione delle spazzole di carbone e la loro sostituzione su questo utensile deve essere eseguita SOLO da un centro assistenza autorizzato HiKOKI.

5. Sostituzione del cavo di alimentazione

Se è necessaria la sostituzione del cavo di alimentazione, tale operazione deve essere effettuata dal produttore di questo agente onde evitare un rischio alla sicurezza.

ATTENZIONE

Nell'uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese.

GARANZIA

Garantiamo gli Utensili Elettrici HiKOKI in conformità alle specifiche normative imposte dalla legge e dai paesi.

Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, si prega di inviare l'Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova al termine di queste Istruzioni per l'uso, ad un Centro di Assistenza Autorizzato HiKOKI.

Informazioni riguardanti i rumori trasmessi dall'aria e le vibrazioni

I valori misurati sono stati determinati in conformità a EN62841 e descritti in conformità alla normativa ISO 4871.

Livello misurato di potenza sonora pesato A: 85 dB (A) Livello misurato di pressione sonora pesato A: 77 dB (A) Incertezza K: 3 dB (A).

Indossare i dispositivi di protezione acustica.

Valori totali di vibrazione (somma vettori triass.) determinati secondo la norma EN62841.

Taglio di assi: Valore di emissione vibrazioni ah, B = 11,3 m/s² Incertezza K = 1,5 m/s²

Levigazione piastra in acciaio: Valore di emissione vibrazioni ah, S = 5,5 m/s² Incertezza K = 1,5 m/s²

Il valore totale dichiarato delle vibrazioni e il valore dichiarato delle emissioni acustiche sono stati misurati in conformità a un metodo di prova standard e possono essere utilizzati per confrontare un utensile con un altro. Possono anche essere usati in una valutazione preliminare dell'esposizione.

AVVERTENZA

○ Le vibrazioni e le emissioni di rumore durante l'uso effettivo dell'utensile elettrico possono differire dal valore totale dichiarato a seconda delle modalità di utilizzo dell'utensile, in particolare del tipo di pezzo in lavorazione; e
O Identificare le misure di sicurezza per la protezione dell'operatore basate su stima dell'esposizione nelle effettive condizioni di utilizzo (prendendo in considerazione tutte le parti del ciclo di funzionamento come i tempi in cui l'utensile resta spento e quando funziona senza essere utilizzato in aggiunta al tempo di avvio).

NOTA

A causa del continuo programma di ricerche e sviluppo della HiKOKI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicazione.

ALGEMENE

VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

WAARSCHUWING

MONTERING OG ANVENDELSE
