GEBRUIKSAANWIJZING CV350V2 HiKOKI

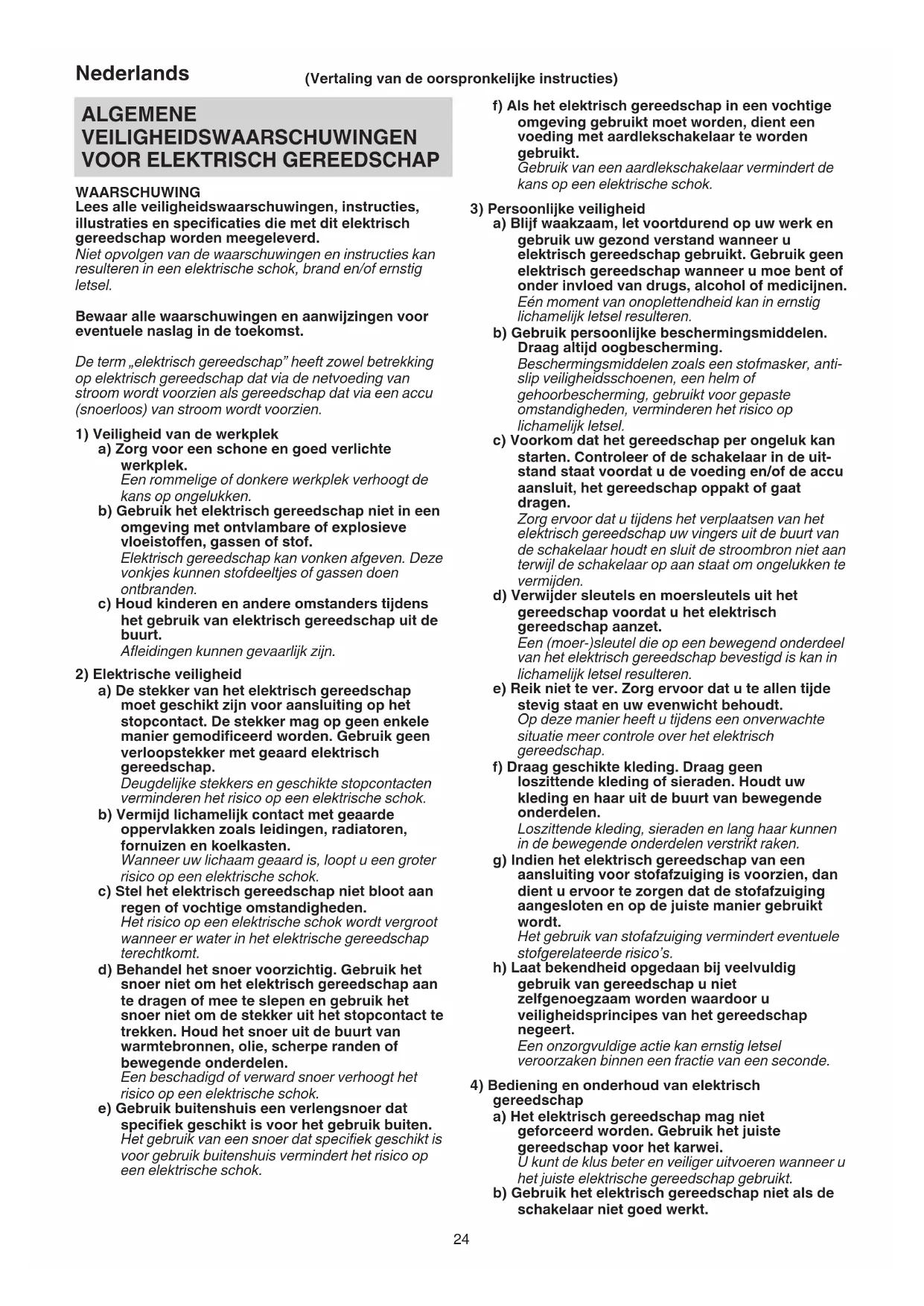

WAARSCHUWING Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die met dit elektrisch gereedschap worden meegeleverd. Niet opvolgen van de waarschuwingen en instructies kan resulteren in een elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst. De term „elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek. Een rommelige of donkere werkplek verhoogt de kans op ongelukken. b) Gebruik het elektrisch gereedschap niet in een omgeving met ontvlambare of explosieve vloeistoffen, gassen of stof. Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden. c) Houd kinderen en andere omstanders tijdens het gebruik van elektrisch gereedschap uit de buurt. Afleidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker van het elektrisch gereedschap moet geschikt zijn voor aansluiting op het stopcontact. De stekker mag op geen enkele manier gemodificeerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap. Deugdelijke stekkers en geschikte stopcontacten verminderen het risico op een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam geaard is, loopt u een groter risico op een elektrische schok. c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrische gereedschap terechtkomt. d) Behandel het snoer voorzichtig. Gebruik het snoer niet om het elektrisch gereedschap aan te dragen of mee te slepen en gebruik het snoer niet om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok. e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok. f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met aardlekschakelaar te worden gebruikt. Gebruik van een aardlekschakelaar vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren. b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, anti- slip veiligheidsschoenen, een helm of gehoorbescherming, gebruikt voor gepaste omstandigheden, verminderen het risico op lichamelijk letsel. c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uit- stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen. Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden. d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet. Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren. e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap. f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houdt uw kleding en haar uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken. g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien, dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt. Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico’s. h) Laat bekendheid opgedaan bij veelvuldig gebruik van gereedschap u niet zelfgenoegzaam worden waardoor u veiligheidsprincipes van het gereedschap negeert. Een onzorgvuldige actie kan ernstig letsel veroorzaken binnen een fractie van een seconde.

4) Bediening en onderhoud van elektrisch

gereedschap a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei. U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt. b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. 2023/05/31 11:32:57Stylesheet: EU Version: 2023.4.24Nederlands

Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden. c) Haal de stekker uit het stopcontact en/of verwijder de accu, als deze losgemaakt kan worden, van het elektrische gereedschap voordat u afstellingen verricht, accessoires verwisselt of voordat u het elektrische gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken. Eletrisch gereedschap is gevaarlijk in onbevoegde handen. e) Verzorg het elektrische gereedschap en accessoires. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed kunnen zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt. Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken. f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik. g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt, waarbij de werkomstandigheden en het werk dat gedaan moet worden in overweging moeten worden genomen. Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoeld, kan resulteren in een gevaarlijke situatie. h) Houd de handvat- en greepoppervlakken droog, schoon en vrij van olie en vet. Glibberige handvat- en greepoppervlakken zorgen voor onveilig gebruik en onveilige bediening van het gereedschap in onverwachte situaties.

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden en er mag daarbij uitsluitend gebruik gemaakt worden van identieke vervangingsonderdelen. Hierdoor kunt u er op rekenen dat het elektrisch gereedschap veilig blijft. VOORZORGSMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen. VEILIGHEIDSWAARSCHUWINGEN MULTITOOL

1. Houd het elektrisch gereedschap vast aan de

daarvoor bestemde geïsoleerde oppervlakken wanneer u een handeling verricht waarbij het snijgereedschap in contact kan komen met verborgen bedrading of het eigen snoer. Snijdgereedschap dat met een draad die „onder spanning staat” in contact komt, kan blootgestelde metalen delen van het electrisch gereedschap „onder spanning” zetten en de gebruiker een electrische schok toebrengen.

2. Gebruik dit gereedschap niet in natte

toepassingen. Water of vocht in het gereedschap kan de gebruiker een elektrische schok geven. AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN

1. Zorg ervoor dat de stroombron die u wilt gebruiken

voldoet aan de stroomvereisten vermeld op het typeplaatje van het product.

2. Zorg ervoor dat de stroomschakelaar uit (OFF) staat.

Als de stekker in het stopcontact wordt gedaan met de stroomschakelaar aan (ON), zal het elektrisch gereedschap onmiddellijk beginnen te werken, wat kan leiden tot ernstige ongelukken.

3. Wanneer de werkplek verwijderd is van de stroombron,

moet u een verlengsnoer gebruiken dat voldoende dik is en het juiste nominale vermogen heeft. Het verlengsnoer moet zo kort mogelijk gehouden worden.

4. Houd het gereedschap altijd stevig vast met één hand

op de behuizing (Afb. 2). Raak de metalen onderdelen niet aan.

5. Zorg ervoor dat de plek waar u gaat boren of schroeven

volledig vrij is van verborgen obstakels, zoals elektrische bedrading, water- of gasleidingen. Boren of schroeven in de hierboven genoemde objecten kan leiden tot elektrische schokken of kortsluiting, gaslekken of andere gevaren die ernstige ongelukken of letsel kunnen veroorzaken.

6. Houd het gereedschap goed vast terwijl u ermee aan

het werk bent. Doet u dit niet, dan kunnen ongelukken of verwondingen het gevolg zijn.

7. Zet het werkstuk goed vast. Een werkstuk dat met

klemmen of een bankschroef is vastgezet, is veiliger dan een werkstuk dat u met de hand vasthoudt.

8. Inrichten en controleren van de werkomgeving.

Controleer of de werkomgeving geschikt is aan de hand van de voorzorgsmaatregelen.

9. Stofdeeltjes zoals siliconen of asbeststof zijn gevaarlijk

voor de gezondheid. Wanneer u met materialen werkt, die deze componenten bevatten, dient de juiste stof- beschermende maatregelen te nemen.

10. Werken met metaal kan vonken veroorzaken. Zorg

ervoor dat er geen ontvlambaar en brandbare materialen de nabijheid zijn en dat deze zijn opgeslagen op een veilige plek.

11. Raak het applicatiegereedschap, de bevestigingszone

en andere metaal oppervlakken niet aan omdat deze zeer heet zullen zijn. Dit kan leiden tot brandwonden of letsel.

12. Zorg er voor dat er niemand onder het apparaat staat,

wanneer u het gebruikt op hoge locaties. Houd de kabel vrij van obstakels of objecten. Het laten vallen van het gereedschap of van materialen kan ongelukken of verwondingen veroorzaken. 2023/05/31 11:32:57Stylesheet: EU Version: 2023.4.24Nederlands

13. Oefen nooit overmatige kracht uit op het gereedschap

wanneer het in werking is. Hierdoor kan de slijpschijf breken of de motor beschadigd raken.

14. Laat het gereedschap niet aanstaan zonder toezicht,

liggende op de vloer, tafel of op andere plaatsen. Dit zou verwondingen kunnen veroorzaken.

15. Zorg er voor dat u bij het bevestigen van applicatie

gereedschappen uw vingers of andere uitsteeksels niet vast komen te zitten in de hendel.

16. Wanneer het applicatiegereedschap los zit of

ongelijkmatig lijkt na bevestiging aan het gereedschap, volgt u de instructies Afb. 3 en bevestigt u het applicatiegereedschap opnieuw. Gebruik van het gereedschap, terwijl het applicatiegereedschap los zit of foutief bevestigd kan letsel tot gevolg hebben.

17. Na het inschakelen van het gereedschap, moet er voor

gezorgd worden dat de applicatie van het gereedschap niet in contact komt de verwerking van materialen. Indien dit niet wordt gedaan, kunt u letsel oplopen.

18. Om doelmatig te snijden, stemt u de modus van het

applicatiegereedschap af op de werkcondities en de materialen die gesneden moeten worden.

19. Zorg ervoor dat u na gebruik het gereedschap niet

dichtbij spanen of zaagsel komt, voordat het gereedschap volledig tot stilstand is gekomen, omdat het gereedschap deze deeltjes kan opzuigen.

20. Polijst hout niet met schuurpapier bestemd voor het

polijsten van metaal.

21. Gebruik geen versleten of vuil schuurpapier.

22. Aardlekschakelaar

We bevelen u aan te allen tijde een aardlekschakelaar te gebruiken met een opgegeven lekstroom van 30 mA of minder.

NAMEN VAN ONDERDELEN

De nummers in de onderstaande lijst komen overeen met Afb.1–Afb.8. 1 Schakelaar 2 Hendel 3 Bevestigingsring 4 Gereedschapsschacht 5 Motor 6 Ventilatieopeningen 7 Draaiknop 8 Handgreep 9 Naamplaatje 10 Blad 11 Pad 12 Bevestigingsgat 13 Bevestigingsringlipje 14 Schuurpapier 15 Padgaten 16 Schuurpapiergaten 17 Adapter (B) 18 Vilt 19 Mondstuk 20 Adapter (A) 21 Haak 22 Slang SYMBOLEN WAARSCHUWING Hieronder staan symbolen afgebeeld die van toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor u de machine gaat gebruiken. CV350V2: Multi Tool Om het risico op verwondingen te verminderen, moet de gebruiker de instructiehandleiding lezen. Alleen voor EU-landen Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recyclebedrijf dat voldoet aan de geldende milieu-eisen.

Opgegeven voltage Wisselstroom

Toerental onbelast min

Oscillatie per minuut Oscillatie hoek

Stofopvang adapter Accessoirekoffer Haal de stekker van het netsnoer uit het stopcontact Verboden handeling Waarschuwing Klasse II gereedschap STANDAARD TOEBEHOREN Naast het hoofdtoestel (1 toestel), bevat de verpakking de accessoires die vermeld staan op bladzijde 61. De standaard toebehoren kunnen zonder nadere aankondiging gewijzigd worden. TOEPASSINGEN ○ Vlak zagen en figuurzagen van verschillende materialen ○ Losmaken van tegels, kitten, enz. ○ Polijsten van houten materialen, enz. TECHNISCHE GEGEVENS De technische gegevens van deze machine staan vermeld in de tabel op bladzijde 61. OPMERKING Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

Handeling Afbeelding Bladzijde Het monteren van het applicatie gereedschap*

Stofafzuigadapter bevestigen 4 3 Bedienen van de hoofdschakelaar 5 4 Afstellen van de omloopsnelheid*

— 62 *1 Het monteren van het applicatie gereedschap LET OP De hendel is aan een sterke veer bevestigd. Wees zeer voorzichtig dat uw vingers niet bekneld raken wanneer u de hendel omlaag duwt. *2 Afstellen van de omloopsnelheid Het gereedschap is uitgerust met twee modi: „Standaard Modus” en „AUTO Modus”. (1) Standaard Modus U kunt de vibratiefrequentie tussen 6000 tot 20000min-

afstellen door het regelen van de instelschijf van „1” tot „5”. (2) AUTO Modus Afhankelijk van de werkbelasting zal de AUTO Modus “A” de trilfrequentie automatisch aanpassen tot 15000min-

. Dit heeft een verlagend effect op de trillingen en het lawaai voor en tijdens de bewerking. Stel de instelschijf in voor de modus en de snelheid, die het meest geschikt is voor uw taak en materialen. Werkingssnelheid Modus Draaik nop Vibratiefrequentie Standaard Modus 1–5 6000–20000min-

niet halen of teruggaan naar 15000 min-

afhankelijk van variabelen zoals het type werk of het gebruik van het gereedschap. *3 Selecteer accessoires die geschikt zijn voor een specifieke taak. Neem voor meer informatie contact op met een erkend servicecentrum van HiKOKI.

ONDERHOUD EN INSPECTIE

WAARSCHUWING Zorg ervoor dat de stroom is uitgeschakeld (OFF) en dat de stekker uit het stopcontact tijdens onderhoud en inspectie.

1. Het inspecteren van het applicatie gereedschap

Het blijven gebruiken van een bot of beschadigd blad zal resulteren in verminderde zaagefficiëntie en kan overbelasting van de motor veroorzaken. Vervang het blad door een nieuwe zodra overmatige slijtage zichtbaar is.

2. Inspectie van bevestigingsschroeven

Controleer alle bevestigingsschroeven regelmatig en zorg ervoor dat ze goed aangedraaid zijn. Draai los zittende schroeven onmiddellijk vast. Doet u dit niet, dan kunnen ernstige gevaren het gevolg zijn.

3. Onderhoud van de motor

De motorwikkeling is het “hart” van het elektrisch gereedschap. Let er daarom goed op dat de wikkeling niet beschadigd raakt en/of nat wordt met olie of water.

4. Inspectie van de koolborstels

Om uw veiligheid te kunnen waarborgen en u te beschermen tegen elektrische schokken, mag het inspecteren en vervangen van de koolborstels van dit gereedschap UITSLUITEND worden uitgevoerd door een erkend HiKOKI servicecentrum.

5. Vervangen van het netsnoer

Als het nodig is om het netsnoer te vervangen, dan moet dit gebeuren door de fabrikant of een erkende vertegenwoordiger van de fabrikant, om veiligheidsrisico's te voorkomen. 2023/05/31 11:32:57Stylesheet: EU Version: 2023.4.24Nederlands

LET OP Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd. GARANTIE De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijke/landspecifieke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van HiKOKI te sturen. Informatie betreffende lawaai en trillingen De gemeten waarden zijn verkregen overeenkomstig EN62841 en voldoen aan de eisen van ISO 4871. Gemeten A-gewogen geluidsniveau: 85 dB (A) Gemeten A-gewogen geluidsdrukniveau: 77 dB (A) Onzekerheid K: 3 dB (A). Draag gehoorbescherming. Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN62841. Snijplanken: Trillingsemissiewaarde

Staalplaat schuren: Trillingsemissiewaarde

De opgegeven totale trillingswaarde en de opgegeven geluidsemissiewaarde zijn gemeten in overeenstemming met een standaardtestmethode en kunnen worden gebruikt om het ene gereedschap met het andere te vergelijken. Ze kunnen ook worden gebruikt in een voorlopige beoordeling van de blootstelling. WAARSCHUWING ○ De trillings- en geluidsemissie tijdens het werkelijke gebruik van het elektrische gereedschap kan verschillen van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt, vooral wat voor soort werkstuk wordt verwerkt;

○ Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van de blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd). OPMERKING Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd. 2023/05/31 11:32:57Stylesheet: EU Version: 2023.4.24Español (Traducción de las instrucciones originales)
