CV350V2 - Multiværktøj HiKOKI - Gratis brugsanvisning og manual
Find enhedens vejledning gratis CV350V2 HiKOKI i PDF-format.
| Produkttype | Multiværktøj (oscillerende) |
| Mærke | HiKOKI |
| Model | CV350V2 |
| Strømforsyning | Netstrøm (med ledning) |
| Nominel spænding | 230 V~ (Europa) |
| Optagen effekt | 350 W (anslået) |
| Vibrationsfrekvens (ubelastet) | 6 000 til 20 000 min⁻¹ |
| Oscillationsvinkel | 3,2° (anslået) |
| Hastighedsindstillinger | Standardtilstand (6 trin) og AUTO-tilstand |
| Vægt | 1,2 kg (iht. EPTA-procedure 01/2014) |
| Mål (L × B × H) | 300 × 80 × 80 mm (anslået) |
| Lydtryksniveau | 77 dB(A) |
| Lydeffektniveau | 85 dB(A) |
| Vibration (skæring af brædder) | 11,3 m/s² (usikkerhed K=1,5 m/s²) |
| Vibration (slibning af stål) | 5,5 m/s² (usikkerhed K=1,5 m/s²) |
| Hovedfunktioner | Savning, slibning, skrabning, polering |
| Inkluderede tilbehør | Klinge, slibesål, støvudsugningsadapter, nøgle (se side 61) |
| Vedligeholdelse og rengøring | Rengør ventilationsåbninger, kontroller kulbørster (hos autoriseret serviceværksted), udskift slidt tilbehør |
| Sikkerhed | HFI ≤30 mA anbefales, brug høreværn og øjenværn, tag stikket ud før vedligeholdelse |
| Reservedele og reparationsmuligheder | Standardtilbehør tilgængeligt, reparation udelukkende hos autoriseret HiKOKI-serviceværksted |
| Garanti | I overensstemmelse med nationale bestemmelser, undtagen misbrug |
| Generelle oplysninger | Fremstillet af Koki Holdings, distribueret af Hikoki Power Tools France |
Ofte stillede spørgsmål - CV350V2 HiKOKI
Brugerspørgsmål om CV350V2 HiKOKI
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Multiværktøj i PDF-format gratis! Find din vejledning CV350V2 - HiKOKI og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. CV350V2 af mærket HiKOKI.

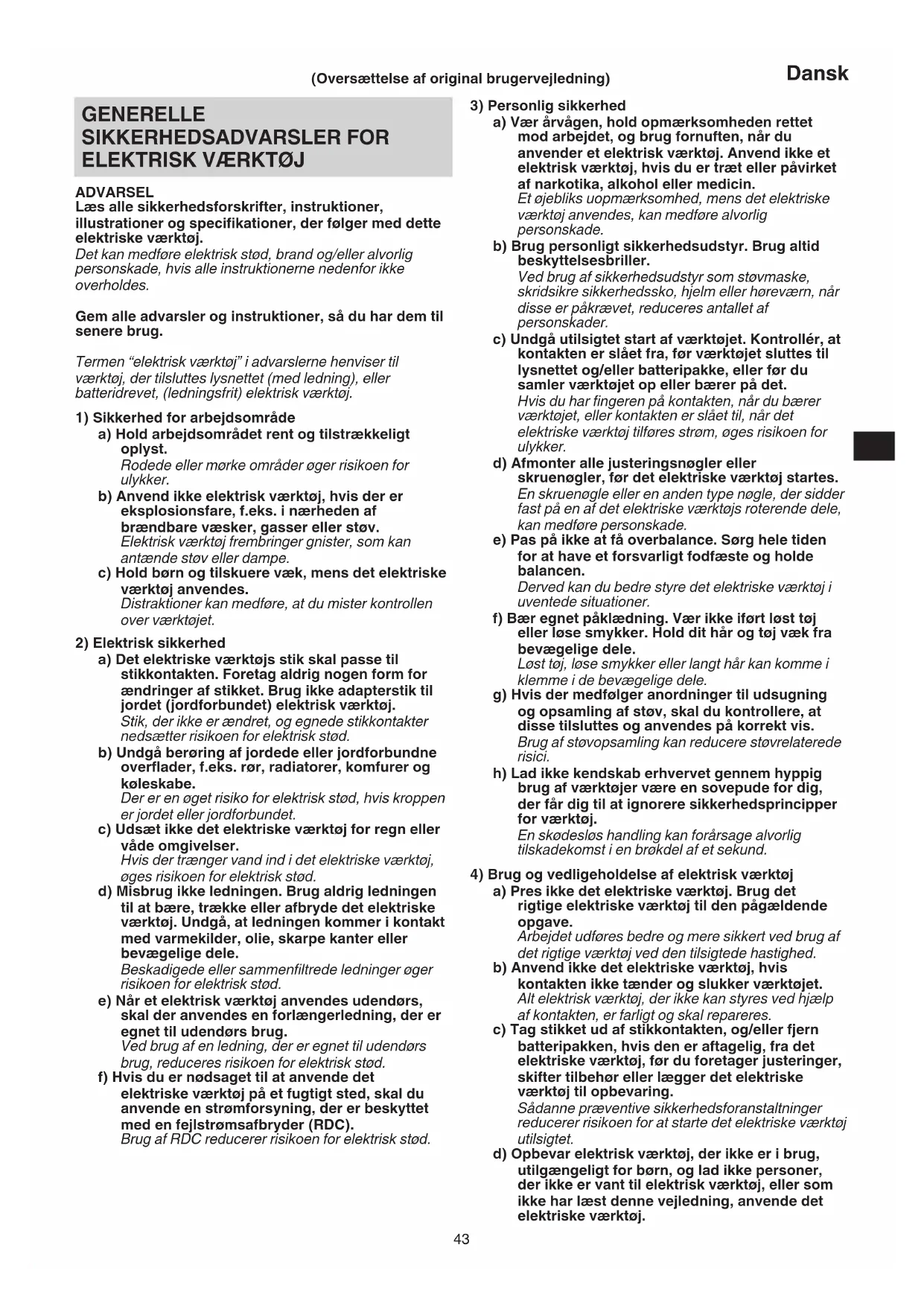

BRUGSANVISNING CV350V2 HiKOKI
Læs alle sikkerhedsforskrifter, instruktioner,
illustrationer og specifikationer, der følger med dette elektriske værktøj.
Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle instruktionerne nedenfor ikke overholdes.
Gem alle advarsler og instruktioner, så du har dem til senere brug.
Termen "elektrisk værktøj" i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.
1) Sikkerhed for arbejdsområde
a) Hold arbejdsområdet rent og tilstrækkeligt oplyst.
Rodede eller mørke områder øger risikoen for ulykker.
b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brændbare væsker, gasser eller støv. Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe.
c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes.
Distraktioner kan medføre, at du mister kontrollen over værktøjet.
2) Elektrisk sikkerhed
a) Det elektriske værktøjs stik skal passe til stikkontakten. Foretag aldrig nogen form for ændringer af stikket. Brug ikke adapterstik til jordet (jordforbundet) elektrisk værktøj.
Stik, der ikke er ændret, og egnede stikkontakter nedsætter risikoen for elektrisk stød.
b) Undgå berøring af jordede eller jordforbundne overflader, f.eks. rør, radiatorer, komfurer og køleskabe.
Der er en øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet.
c) Udsæt ikke det elektriske værktøj for regn eller våde omgivelser.
Hvis der trænger vand ind i det elektriske værktøj, øges risikoen for elektrisk stød.
d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller afbryde det elektriske værktøj. Undgå, at ledningen kommer i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele.
Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e) Når et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug.
Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød.
f) Hvis du er nødsaget til at anvende det elektriske værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC).
Brug af RDC reducerer risikoen for elektrisk stød.
3) Personlig sikkerhed
a) Vær årvågen, hold opmærksomheden rettet mod arbejdet, og brug fornuften, når du anvender et elektrisk værktøj. Anvend ikke et elektrisk værktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medicin.
Et øjebliks uopmærksomhed, mens det elektriske værktøj anvendes, kan medføre alvorlig personskade.
b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller.
Ved brug af sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, när disse er påkrævet, reduceres antallet af personskader.
c) Undgå utilsigtet start af værktøjet. Kontrollér, at kontakten er slået fra, før værktøjet sluttes til lysnettet og/eller batteripakke, eller før du samler værktøjet op eller bærer på det.
Hvis du har fingeren på kontakten, när du bærer værktøjet, eller kontakten er slået til, när det elektriske værktøj tilføres strøm, øges risikoen for ulykker.
d) Afmonter alle justeringsnøgler eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller en anden type nøgle, der sidder fast på en af det elektriske værktøjs roterende dele, kan medføre personskade.
e) Pas på ikke at få overbalance. Sørg hele tiden for at have et forsvarligt fodfæste og holde balancen.
Derved kan du bedre styre det elektriske værktøj i uventede situationer.
f) Bær egnet påklædning. Vær ikke iført løst tøj eller løse smykker. Hold dit hår og tøj væk fra bevægelige dele.
Løst tøj, löse smykker eller langt hår kan komme i klemme i de bevægelige dele.
g) Hvis der medfølger anordninger til udsugning og opsamling af støv, skal du kontrollere, at disse tilsluttes og anvendes på korrekt vis.
h) Lad ikke kendskab erhvervet gennem hyppig brug af værktøjer være en sovepude for dig, der får dig til at ignorere sikkerhedsprincipper for værktøj.
En skødesløs handling kan forårsage alvorlig tilskadekomst i en brøkdel af et sekund.
4) Brug og vedligeholdelse af elektrisk værktøj
a) Pres ikke det elektriske værktøj. Brug det rigtige elektriske værktøj til den pågældende opgave. Arbejdet udføres bedre og mere sikkert ved brug af det rigtige værktøj ved den tilsigtede hastighed.
b) Anvend ikke det elektriske værktøj, hvis kontakten ikke tænder og slukker værktøjet. Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres.
c) Tag stikket ud af stikkontakten, og/eller fjern batteripakken, hvis den er aftagelig, fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj til opbevaring.
Sådanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøj utilsigtet.
d) Opbevar elektrisk værktøj, der ikke er i brug, utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj, eller som ikke har læst denne vejledning, anvende det elektriske værktøj.
Dansk
Elektrisk værktøj er farligt i hænderne på uerfarne brugere.
e) Vedligehold elektrisk værktøj og tilbehør.
Kontrollér for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhold, der kan påvirke det elektriske værktøjs drift. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug.
Mange ulykker skyldes dårligt vedligeholdt elektrisk værktøj.
f) Sørg for, at skæreværktøj er skarpt og rent.
Der er mindre risiko for, at korrekt vedligeholdt skæreværktøj med skarpe kanter sætter sig fast, og det er nemmere at styre.
g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med denne vejledning under hensyntagen til arbejdsforholdene og det arbejde, der skal udføres.
Der kan opstå farlige situationer, hvis det elektriske værktøj bruges til andre formål end de tilsigtede.
h) Hold håndtag og gribeflader tørre, rene og fri for olie og fedt.
Glatte håndtag og gribeflader gør sikker håndtering og kontrol over værktøjet i uventede situationer umulig.
5) Service
a) Få foretaget serviceeftersyn af dit elektriske værktøj hos en kvalificeret reparationstekniker, der kun bruger originale reservedele.
Derved sikres det, at sikkerheden ved det elektriske værktøj opretholdes.
FORHOLDSREGEL
Hold børn og fysisk svagelige personer på afstand. Når værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysiske svagelige personer.
SIKKERHEDSADVARSLER FOR MULTIVÆRKT∅J
- Hold fast i det elektriske værktøj i gribefladerne, når du udfører en opgave, hvor skæretilbehøret kan komme i kontakt med skjulte ledninger eller sin egen ledning.
Skæretilbehør, der kommer i kontakt med en "strømførende" ledning kan gøre synlige metaldele af det elektriske værktøj "strømførende" og kan give operatøren elektrisk stød.
- Benyt ikke dette værktøj til vådanvendelser. Hvis der kommer vand eller fugt ind i værktøjet, kan operatøren få elektrisk stød.
EKSTRA SIKKERHEDSADVARSLER
- Sørg for, at den anvendte strømkilde opfylder de elektriske krav, angivet på produktets typeskilt.
- Sørg for, at afbryderen er i positionen FRA. Hvis stikket tilsluttes til en stikkontakt, mens afbryderen er i positionen TIL, starter det elektriske værktøj omgående, hvilket kan medføre alvorlige ulykker.
- Når arbejdsområdet fjernes fra strømkilden, skal du anvende en tilstrækkeligt tyk forlængerledning med tilstrækkelig nominel kapacitet. Forlængerledningen skal være så kort som det praktisk er muligt.
- Hold altid ordentligt fast i værktøjet med én hånd på kabinettet (Fig. 2). Rør ikke ved metaldelen.
- Sørg for, at det område, der skal skæres, er fuldstændigt frit for skjulte forhindringer, herunder elektrisk ledningsføring, vand eller gasrør. Skæring i
førnævnte kan medføre elektrisk stød eller kortslutning, gaslækage eller andre farer, der kan forårsage alvorlige ulykker eller tilskadekomst.
6. Sørg for at holde godt fast i værktøjet under anvendelse. Hvis du ikke gør det, kan det resultere i ulykker eller tilskadekomst.
7. Fastspænd arbejdsemnet. Et arbejdsemne fastspændt med fastspændingsenheder eller i en skruestik er mere sikkert, end hvis du holder det i hånden.
8. Opsætning og kontrol af arbejdssted. Kontrollér, om arbejdsstedet er velegnet ved at følge forholdsreglerne.
9. Støvpartikler som silica og asbest er farlige for dit helbred. Ved arbejde med materialer, der indeholder disse komponenter, skal du sørge for at træffe passende støvresistente foranstaltninger.
10. Årbejde med metal kan forårsage gnister. Sørg for, at der ikke er brandfarlige og brændbare materialer i nærheden, samt at de opbevares på et sikkert sted.
11. Rør ikke ved værktøjet i anvendelse, dets tilbehørsområde eller andre metalflader umiddelbart efter brug, idet de er varme. Gør du det, kan det medføre forbrændinger eller tilskadekomst.
12. Sørg for, at der ikke er nogen under dig ved anvendelse af værktøjet på høje steder. Hold derudover ledningen fri af forhindringer eller genstande. Tab af værktøj eller materialer kan medføre ulykker eller tilskadekomst.
13. Anvend aldrig unodig kraft til værktøjet i anvendelse, när du arbejder. Gør du det, kan værktøjet i anvendelse gå i stykker, eller motoren kan beskadiges.
14. Efterlad ikke værktøjet uden opsyn på gulvet, bordet eller andre steder, mens det kører. Hvis du gør det, kan det medføre tilskadekomst.
15. Ved montering af værktøjer, der er i anvendelse, skal du passe på ikke at få dine fingre eller andre yderpunkter i klemme i håndtaget.
16. Hvis værktøjet i anvendelse synes at være løst eller ujævnt efter montering på enheden, skal du følge instruktionerne i Fig. 3 og montere værktøjet igen. Betjening af enheden med et løst eller ujævnt værktøj i anvendelse kan medføre tilskadekomst.
17. Når du tænder for værktøjet, skal du sørge for, at værktøjet, der er i anvendelse, ikke kommer i kontakt med bearbejdningsmaterialer. Hvis du ikke gør det, kan de forårsage skader.
18. For effektivitet i skæringen skal du skifte indstilling for værktøjet, der er i anvendelse, i henhold til opgaven og materialerne, som skal skæres.
19. Efter brug skal du sørge for ikke at anbringe værktøjet i nærheden af spåner eller savsmuld, før det er standset helt, idet værktøjet kan suge disse partikler ind.
20. Puds ikke træ med sandpapir, der anvendes til metalpudsning.
21. Anvend ikke nedslidt eller tilstoppet sandpapir.
22. RCD
Det anbefales til enhver tid at anvende en fejlstrømsafbryder med en nominel fejlstrøm på 30 mA eller derunder.
BETEGNELSER FOR DELE
Tallene på nedenstående liste svarer til Fig. 1–Fig. 8.
| 1 | Kontakt |
| 2 | Arm |
| 3 | Monteringsring |
| 4 | Værktøjsskaft |
| 5 | Motor |
| 6 | Ventilationsåbninger |
| 7 | Hjul |
| 8 | Håndtag |
| 9 | Typeskilt |
| 10 | Klinge |
| 11 | Pude |
| 12 | Holderhul |
| 13 | Ansats på monteringsring |
| 14 | Sandpapir |
| 15 | Huller til pude |
| 16 | Huller til sandpapir |
| 17 | Adapter (B) |
| 18 | Filt |
| 19 | Mundstykke |
| 20 | Adaptador (A) |
| 21 | Krog |
| 22 | Slange |
SYMBOLER
ADVARSEL
Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen.
| CV350V2: Multiværktøj | |
| Brugeren skal læse betjeningsvejledningen for at mindske risikoen for skader. | |
| Kun for EU-landeElektrisk værktøj må ikke bortskaffes som almindeligt husholdningsaffald!I henhold til det europæiske direktiv 2012/19/EU om bortskaffelse af elektrisk og elektronisk udstyr og gældende national lovgivning skal brugt elværktøj indsamles separat og bortskaffes på en måde, der skåner miljøet mest muligt. | |
| V | Nominel spænding |
| ~ | Vekselstrøm |
| P | Strømeffekt |
| n_0 | Omdrejningshastighed (ubelastet) |
| min^-1 | Omdrejning pr. minut |
| Omdrejningsvinkel | |
| Vægt(I henhold til EPTA-procedure 01/2014) | |
| Slå boremaskine TIL |
 | Slå boremaskine FRA |
| [SZTT] | Lås |
| [TXGC] | Lås op |
 | Pude |
 | Sandpapir |
| [S676] | Klinge |
| [COC6] | Skæresav |
 | Adapter til støvsamler |
| [DTWS] | Tilbehørsæske |
 | Kobl primært stik fra stikkontakten |
 | Forbudt handling |
| [DTSW] | Advarsel |
| [?AD7] | Klasse II værktøj |
STANDARDTILBEH∅R
Udover hovedenheden (1 enhed) indeholder pakken det tilbehør, der er opstillet på side 61.
Der forbeholdes ret til ændringer i standardtilbehør uden varsel.
ANVENDELSER
○ Glatskæring og sænkeskæring af forskellige materialer
○ Afskalning af fliser, tætning, osv.
○ Pudsning af træmaterialer, osv.
SPECIFIKATIONER
Denne maskines specifikationer er opstillet i tabellen på side 61.
BEMÆRK
Grundet HiKOKI's løbende forskning og udvikling kan specifikationerne heri ændres uden forudgående varsel.
| Handling Figur Side | ||
| Montering af værktøjet, der er i anvendelse*1 | 3 | 3 |
| Montering af støvopsamlingsadapter 4 3 | ||
| Betjening af kontakt 5 4 | ||
| Justering af driftshastighed*2 | 6 | 4 |
| Savning 7 4 | ||
| Slibning 8 4 | ||
| Valg af tilbehør*3 | — | 62 |
*1 Montering af værktøjet, der er i anvendelse
FORSIGTIG
Håndtaget er monteret på en kraftig fjeder. Pas rigtigt godt på ikke at få fingrene i klemme, när håndtaget skubbes ned.
*2 Justering af driftshastighed
Værktøjet er udstyret med to tilstande: "Standardtilstand" og "Indstillingen AUTO".
(1) Standardtilstand
Du kan skifte vibrationsfrekvensen mellem 6000 og 20000 min ^-1 ved at justere hjulet fra "1" til "5".
(2) Indstillingen AUTO
Alt efter arbejdslasten ændrer Indstillingen AUTO "A" for automatisk variabel hastighed automatisk vibrationsfrekvensen til 15000 min ^-1 eller 20000 min ^-1 . Dette sænker vibration og støj forud for og under drift.
Justér hjulet til tilstanden og hastigheden, der egner sig bedst til din opgave og dine materialer.
Driftshastighed
| Indstilling Hjul Vibrationsfrekvens | ||
| Standardtilstand 1-5 | 6000-2000 | 00 min-1 |
| Indstillingen AUTO A | Ingen belastning:15000 min-1Med belastning:20000 min-1 | |
Med Indstillingen AUTO när vibrationsfrekvensen muligvis ikke 20000 min ^-1 eller vender tilbage til 15000 min ^-1 alt efter variabler som arbejdstype eller monteringen i anvendelse.
*3 Vælg tilbehør, der er egnet til en bestemt opgave. For detaljer, kontakt HiKOKIs autoriserede servicecenter.
VEDLIGEHOLDELSE OG EFTERSYN
ADVARSEL
- Eftersyn af værktøjet, der er i anvendelse
Fortsat brug af et sløvt eller beskadiget værktøj i anvendelse medfører nedsat skæreeffektivitet og kan forårsage overbelastning af motoren. Udskift værktøjet i anvendelse med et nyt, så snart du opdager overdrevent slid.
- Eftersyn af monteringsskruerne
Efterse regelmæssigt alle monteringsskruer, og sørg for, at de er spændt ordentligt. Hvis nogle af skruerne er løse, skal du omgående spænde dem igen. Hvis du ikke gør det, kan det medføre alvorlig fare.
- Vedligeholdelse af motoren
Motordelen er selve "hjertet" af det elektriske værktøj. Udvis forsigtighed for at sikre, at motordelen ikke beskadiges og/eller bliver våd af olie eller vand.
- Eftersyn af kulstofbørsterne
For din fortsatte sikkerhed og beskyttelse mod elektrisk stød må der KUN udføres eftersyn af kulbørsterne og udskiftning på dette værktøj af et HiKOKI-autoriseret servicecenter.
- Udskiftning af netledning
Hvis det er nødvendigt at udskifte netledningen, skal det gøres af producenten af denne af sikkerhedsmæssige årsager.
FORSIGTIG
Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, nøje overholdes.
GARANTI
Vi yder garanti på elektriske værktøjer fra HiKOKI i henhold til lovmæssige/nationale særbestemmelser alt efter land. Denne garanti dækker ikke defekter eller beskadigelse som følge af mishandling, misbrug eller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj, samlet med det GARANTIBEVIS, der forefindes i slutningen af denne håndteringsvejledning, til et HiKOKI-autoriseret servicecenter.
Information om luftbåren støj og vibration
De målte værdier blev fastsat i overensstemmelse med EN62841 og erklæret i overensstemmelse med ISO 4871.
Det afmålte A-vægtede lydniveau: 85 dB (A)
Det afmälte A-vægtede lydtryksniveau: 77 dB (A) Usikkerhed K: 3 dB (A).
Brug høreværn.
De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med EN62841.
Skæring af brædder:
Vibrations-emission værdi aħ, B = 11,3 m/s² Usikkerhed K = 1,5 m/s²
Slibning af stålplade:
Vibrations-emission værdi aħ, S = 5,5 m/s²
Usikkerhed K = 1,5 m/s²
Den erklærede samlede vibrationsværdi og den erklærede støjemissionsværdi er blevet målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne et værktøj med et andet.
De kan også anvendes i en foreløbig vurdering af eksponeringen.
ADVARSEL
○ Vibrationen og støjemissionen under den faktiske brug af det elektriske værktøj kan afvige fra den erklærede samlede værdi, alt efter hvilke måder værktøjet anvendes på, især hvilken type arbejdsemne der behandles; og
For at identificere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretaget en vurdering af eksponeringen ved brug under virkelige forhold (hvor der er taget højde for alle dele af betjeningscyklen, som fx når værktøjet er slukket, og når det kører i tomgang, udover tiden, det tager, fra der trykkes på aftrækkeren).
BEMÆRK
Grundet HiKOKI's løbende forskning og udvikling kan specifikationerne heri ændres uden forudgående varsel.
GENERELLE SIKKERHETSFORHOLDSREGLER FOR ELEKTROVERKT∅Y
ADVARSEL
a) Hold arbeidsområdet rent og godt opplyst. Uryddige eller mørke områder kan føre til ulykker.
Spaken er festet til en kraftig fjær. Vær veldig forsiktig så du ikke klemmer fingrene når du trykker ned spaken.
*2 Justere driftshastighet
