BRUKSANVISNING AquaMax Eco Classic 9000 C OASE

- Slå av pumpen på kontrollenheten.

- Visning av det aktuelle turtallet hos pumpen i omdreininger per minutt

Modus "Speed / %"

- Visning av det aktuelle turtallet i prosent – Visningsområde: / til 100

• Om elektriska apparater ligger i vatten ska de kopplas loss från elnätet innan du griper ned i vattnet. I annat fall föreligger risk för allvarliga personskador eller dödsolyckor av elektriskt slag.
  Denna apparat kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt de risker som kan uppstå. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan uppsikt.

• För elinstallation utomhus gäller särskilda föreskrifter. Elinstallationen får endast utföras av en behörig elinstallatör.
• En behörig elinstallatör med yrkesutbildning, kunskaper och erfarenhet är kvalificerad och får därmed utföra elinstallationer utomhus. En behörig elinstallatör kan känna igen faror och beaktar lokala och nationella standarder, föreskrifter och bestämmelser.
• Om frågor eller problem uppstår måste du kontakta en elinstallatör.
• Apparaten får endast anslutas om de elektriska data som gäller för apparaten stämmer överens med strömförsörjningen.
• Anslut endast apparaten till ett vägguttag som installerats enligt gällande föreskrifter.
• Apparaten måste vara ansluten till en jordfelsbrytare (RCD) vars dimensionerade felström uppgår till max. 30 mA.
• Förlängningskablar och strömfördelare (t ex grenuttag) ska vara godkända för användning utomhus (dropptäta).
• Skydda öppna kontakter och uttag mot fukt.

Säker drift

• Använd inte apparaten om elektriska ledningar eller käpor har skadats.
• Avfallshantera apparaten när strömkabeln är skadad. Strömkabeln kan inte bytas ut.
• Drivenheten i apparaten innehåller en magnet med starkt magnetfält som kan påverka pacemakrar eller implanterade defibrillatorer (ICD). Håll minst 0,2 m avständ mellan implantatet och magneten.
• Bär inte och dra inte apparaten i elkabeln.
• Dra kablarna så att de är skyddade motskador och att ingen kan snava över dem.
• Genomför aldrig tekniska ändringar på apparaten.
• Genomför endast sådana arbeten på apparaten som beskrivs i denna anvisning.
• Använd endast originalreservdelar och -tillbehör.
• Kontakta behörig kundtjänst eller OASE om problem uppstår.

Ändamålsenlig användning

Använd produkten som beskrivs i den här handboken endast på följande sätt:

• För pumpning av normalt dammvatten för filtersystem, vattenfallsystem och bäcksystem.
  • Med hänsyn till tekniska data. (→ Tekniska data)
• Med hänsyn till tillåtna vattenvärden. (→ Tillåtna vattenvärden)

För apparaten gäller följande begränsningar:

• Ska inte användas i inte i baddammar.
• Använd aldrig apparaten med annan annan vätska än vatten.
• Kör aldrig utan vattengenomströmning.
• Använd inte kombination med kemikalier, livsmedel eller lättantändliga eller explosiva ämnen.
• Anslut den inte till husets vattentilledning.
• Använd inte för kommersiella eller industriella ändamål.
• Detta är en apparat av klass A enligt EMC (elektromagnetisk kompatibilitet). I boendemiljö kan apparaten orsaka radiostörningar. Användaren är ansvarig för att lämpliga åtgärder vidtas.

Produktbeskrivning

Översikt

IN1 1 2 6 IN2 OUT 5 3 4 Ø 38 mm Ø 32 mm Ø 25 mm Ø 38 mm Ø 32 mm Ø 25 mm

AMX0096

□ A Beskrivning

1	Filterpump
2	Styrenhet för varvtalsstyrning på filterpumpen• Styrning via OASE-appen "Easy Switch"
3	Fästram för väggmontering av styrenheten
4	Jordspett för installationen av styrenheten
5	Konisk slangkoppling med kulled, packning, överfallsmutter och slangklämma
6	Konisk slangkoppling med överfallsmutter och slangklämma

IP68 4.0 m		Dammtät. Vattentät till 4 m.
IP44		Dammskyddad. Skyddad mot stänkvatten. Sänk inte ner.
		Demontera apparaten vid frost.
		Möjlig risk för personer med pacemaker.
		Skydda från direkt solljus.
		Får inte kastas i hushållssoporna.
		Läs bruksanvisningen.

Installationsvarianter

- Pumpen placeras utan filterkorg utanför dammen resp. bassängen på en nivå, lägre än vattenytan.

— Vattenflöde via satellitfilter eller skimmer.

Installation och anslutning

Pumpen kan installeras nedsänkt (i vatten) eller torrt (utanför vatten).

WARNING

Dödsfall eller allvarliga personskador vid användning av denna apparat i en simbassäng. Om elektriska delar på apparaten är skadade blir vattnet strömförande.

▶ Använd inte apparaten om personer befinner sig i vattnet.

OBS

Roterande komponenter i suganslutning och tryckanslutning. Risk för personskador, greppa inte i stoserna.

Beakta särskilt: En överbelastad och stoppad apparat kan starta oväntat!

▶ Greppa inte in i öppningen mellan suganslutning eller tryckanslutning när stickkontakten är ansluten.
▶ Säkra anslutningarna med ett beröringsskydd när de är öppna under driften, t.ex. när anslutna slangar saknas. Beröringsskyddet kan köpas som tillbehör.

① Apparatens alla komponenter får inte utsätts för direkt solstrålning under längre tid eftersom detta kan leda till skador. Använd en skyddskåpa vid behov.

Installera apparaten nedsänkt

Ansluta

Anslut inte stickkontakten till stickuttaget än!

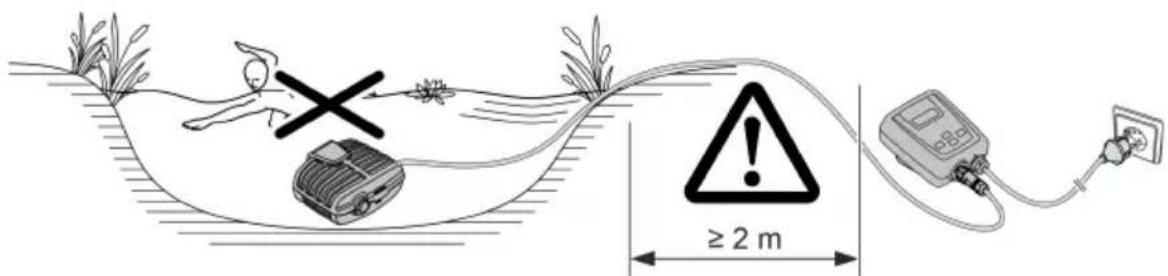

Installation

• Ställ pumpen vågrätt stabilt på ett fast underlag.
• Se till att pumpen står stadigt.
• Om vattnet är smutsigt eller fullt av slam rekommenderar vi att pumpen eller komponenter som har anslutits på sugsidan (skimmer, satellitfilter, bottenutlopp osv.) installeras upphöjt från botten. Detta reducerar insugningen av partiklar, vilket i sin tur förlänger livslängden för drivenheten.
• Använd endast pumpen om den täcks av minst 10 cm vatten. I annat fall finns det risk för att den suger in luft.

≥2 m

AMX009C

i Det går att enkelt lyfta pumpen ur vattnet med ett dragrep.

- Dra ett dragrep genom de runda öppningarna på filterhusets underdel och knyt fast.

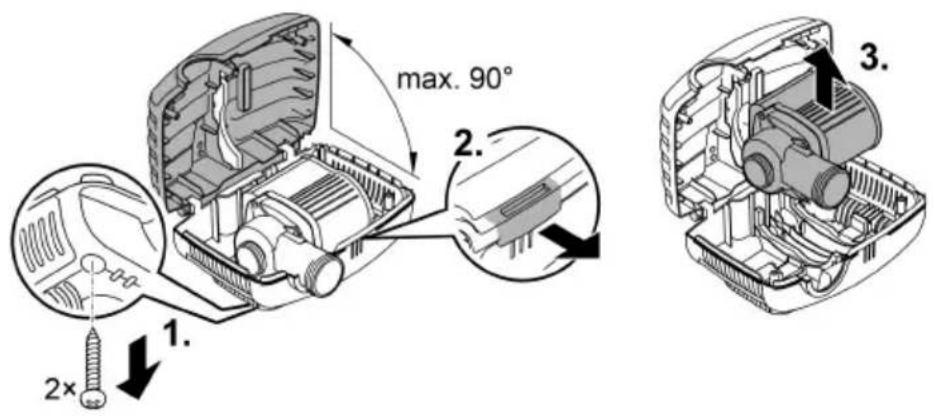

Installera apparaten torrt

Pumpen måste installeras utan filterhus vid torr installation.

Bygga om

max. 90° 1. 2× 2.

AMX0204

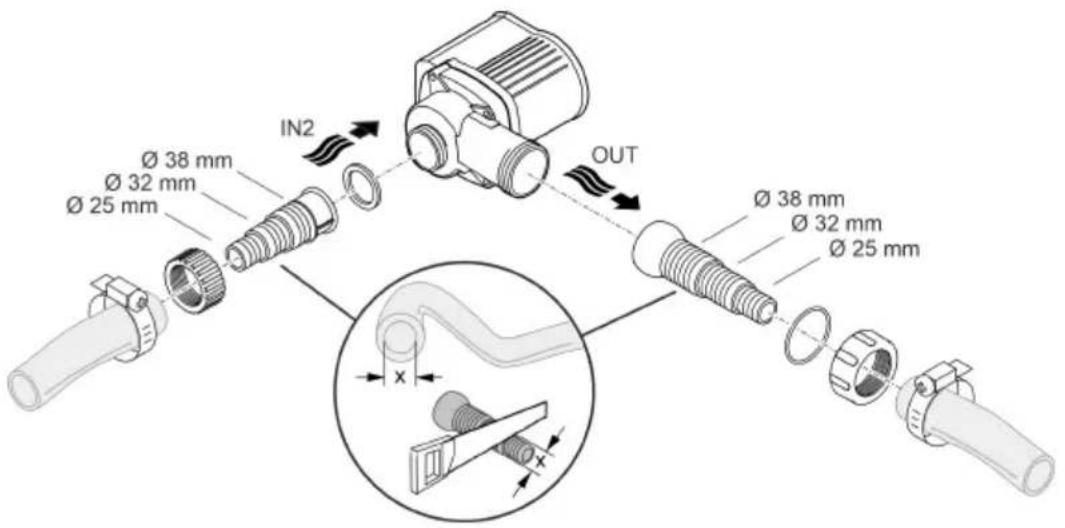

Ansluta

• Slangar eller rör kan anslutas till ingången (IN) och utgången (OUT).
  — Anslutningar för slangar medföljer leveransen. Monteringen beskrivs i texten nedan.
• Det finns en adapter för rör med DN75/DN110 som tillbehör (artikelnummer 35578).
• Diametern för slangen (IN) på sugsidan får inte vara mindre än slangen på trycksidan (OUT).
• Ju större slangdiameter, desto lägre är friktionsförlusterna i ledningarna och desto bättre blir flödesmängden.
• Slangdiametern får inte begränsas i onödan av en slangkoppling. Vid behov ska slangkopplingen kortas av så att den passar till slangdiametern.

Ø 38 mm Ø 32 mm Ø 25 mm IN2 OUT Ø 38 mm Ø 32 mm Ø 25 mm

AMX0094

Anslut inte stickkontakten till stickuttaget än!

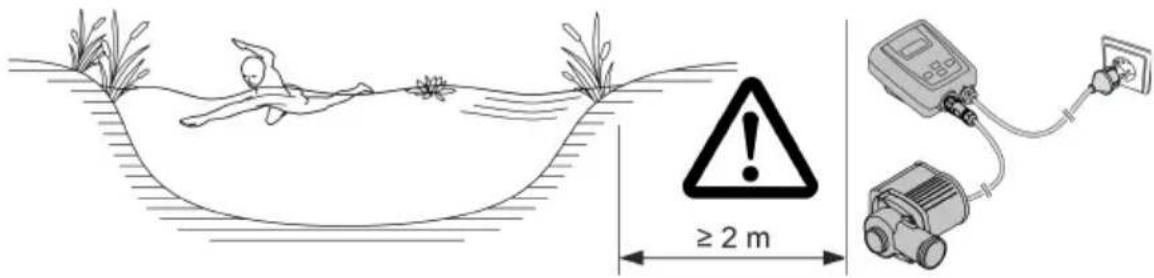

Installation

• Ställ pumpen vågrätt stabilt på ett fast underlag.
• Se till att pumpen står stadigt.
• Pumpen får inte utsättas för direkt solstrålning.
• Installationsplatsen måste vara tillräckligt ventilerad så att pumpen inte överhettas. Tillåtna omgivningstemperaturer (→ Tekniska data)

≥ 2 m

AMX0085

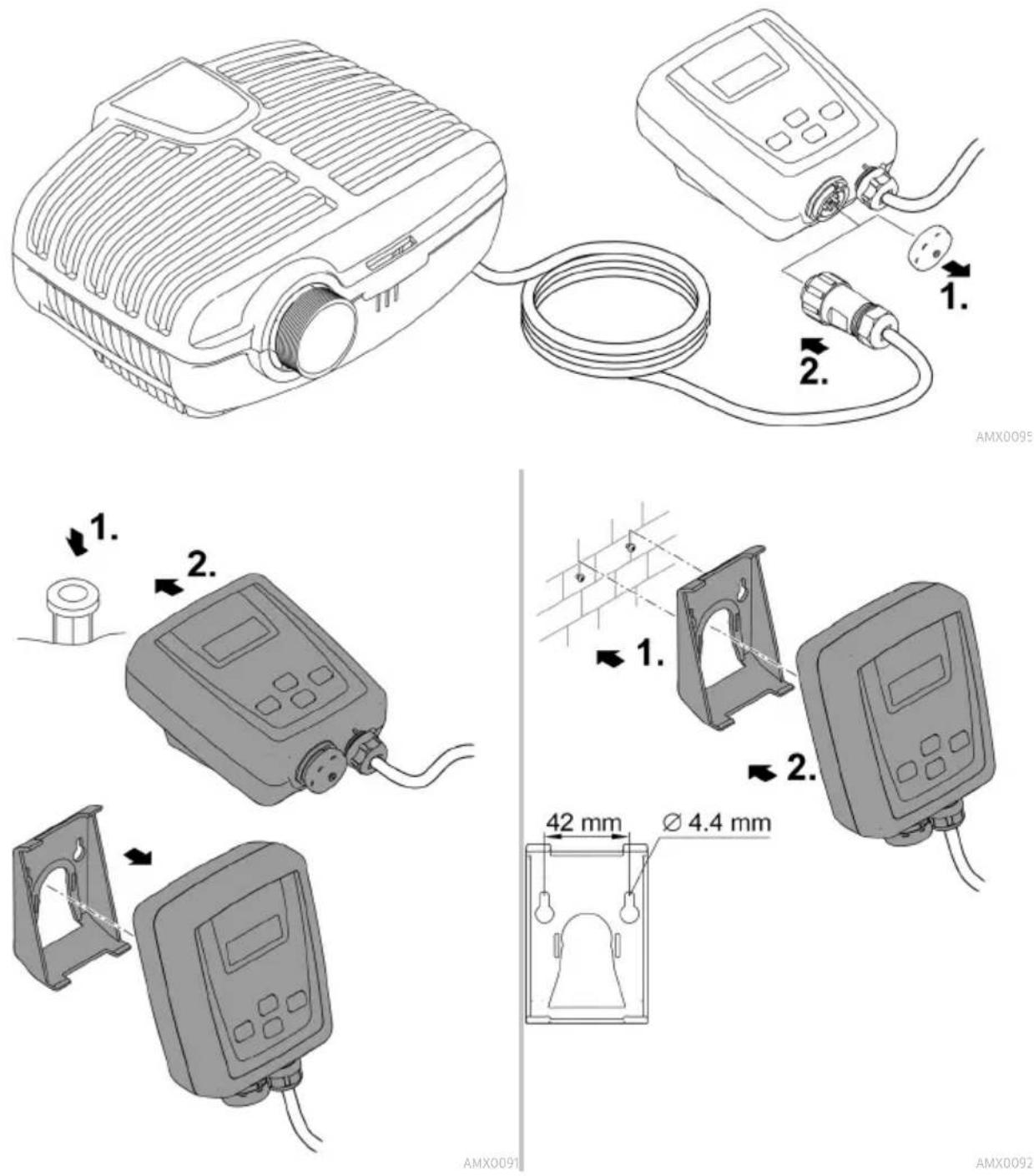

Ansluta styrenheten

AMX0095

SV

Driftstart

ANVISNING

Apparaten förstörs om den drivs med en dimmer. Den innehåller känsliga elektriska komponenter.

▶ Anslut inte apparaten till en dimbar strömkälla.

ANVISNING

Pumpen får inte gå torrt. I annat fall finns det risk för att pumpen förstörs.

▶ Använd endast pumpen om den är komplett nedsänkt i vatten eller flödad.

Påslagning / frånslagning

Slå på

Pumpen och styrenheten måste vara anslutna innan styrenheten slås på.

- Anslut först styrenheten till elnätet och slå sedan på pumpen på styrenheten.

Slå ifrån

- Slå ifrån pumpen på styrenheten.

- Skilj styrenheten från elnätet vid arbeten på apparaten.

Pumpen genomför ett förprogrammerat självtest automatiskt vid idrifttagningen och därefter under drift i intervall om 20 ... 40 minuter (Environmental Function Control (EFC)). Pumpen kan känna av om den torrkör, är blockerad eller är nedsänkt. Pumpen stängs av automatiskt efter ca 60 till 120 sekunder vid torrkörning/blockering. Bryt strömförsörjningen och flöda pumpen resp. ta bort blockeringen. Därefter kan apparaten tas i drift igen.

Användning

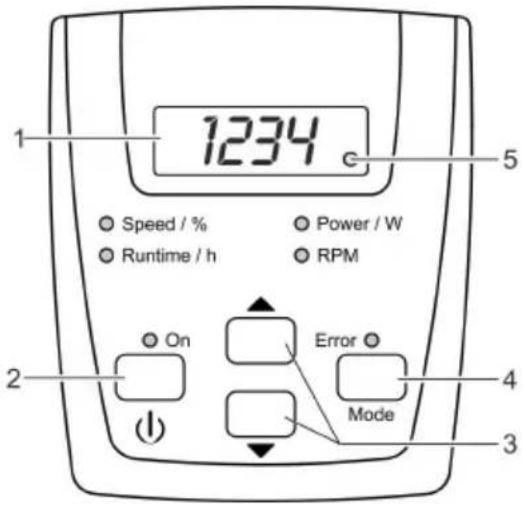

Översikt över styrenheten

1234 Speed / % Runtime / h On Error Mode 5 Power / W RPM 2 3 4

AMX0087

Beskrivning		Funktion
1	Fyrställig lysdiodsdisplay	Visning av värdenNormalt visas läget "Power/W".
2	Knapp "Till/Från"	Slå till eller ifrån pumpen
3	Pilknappar	Höj eller minska varvtal/effekt
4	Knapp "Mode"	Välj nästa lägeSlå på/ifrån fjärranslutningen
5	Lysdiods-fjärranslutning	Lysdioden lyser när fjärranslutningen är tillkopplad.Lysdioden blinkar när det finns en anslutning till OASE-appen.
©	Speed / %Runtime / hPower / W RPM	Respektive lysdiod lyser för valt läge.Det aktuella värdet för läget visas på displayen.
©	ON	Lysdioden lyser när pumpen är tillkopplad.
©	Error	Lysdioden lyser vid ett fel.En felkod visas på displayen. (→ Felmeddelanden)

Manöverfunktioner

Slå på/ifrån pumpen

Gör så här	Info
	Tryck kort på knappen för att slå på eller ifrån pumpen.

Höj/minska varvtal

Gör så här		Info
	Tryck på önskad knapp flera gånger eller håll den intryckt för att ändra varvtalet procentuellt.	• Justerbart intervall: 1% ... 100 %• Stegstorlek: 1%• Inställningen är endast möjlig i lägena "Speed / %"

Visa aktuella statusvärden

Gör så här		Info
	Tryck kort på knappen för att välja läge.	Läge "Runtime / h"Visning av pumpens totala drifttid till 2000 lifstige. Oll 2000

• Visning av pumpens totala drifttid
• Visning upp till 9999 drifttimmar: 0 till 9999
  – Stegstorlek som visas: 1 timma
• Visning från 10000 till 99900 drifttimmar: 100H till 999H
  – Stegstorlek som visas: 100 timmar
• Exempel: 022H = 22 × 100 = 2200 drifttimmar

Läge "Power / W"

• Pumpens aktuella effektförbrukning i watt
  – Tolerans: ±5 % av max. effektförbrukning. (→ Tekniska data)

Läge "RPM"

- Pumpens aktuella varvtal i varv per minut

Läge "Speed / %"

- Aktuellt varvtal i procent – Visningsområde: I till 100

Efter 15 sekunder utan användning växlar styrenheten automatiskt till läget "Power / W".

Slå på/ifrån fjärranslutningen

Gör så här		Info
	Håll knappen intryckt längre än 10 sekunder.	Om bOF visas i displayen är fjärranslutningen från-kopplad.Om bOn visas i displayen är fjärranslutningen till-kopplad.- Lysdioden i displayen lyser grönt när fjärranslut-ningen är tillkopplad.- Lysdioden i displayen blinkar när det finns en an-slutning till OASE-appen.- (→Översikt över styrenheten)I leveranstillståndet är fjärranslutningen tillkopp-lad.Efter 15 sekunder utan användning växlar styren-heten automatiskt till läget "Power / W".

Anslut styrenheten med smarttelefon/pekplatta

Det maximala avståndet för felfri kommunikation mellan styrenhet och smarttelefon/pekplatta beror på den effekt som krävs för kommunikation hos smarttelefonen/pekplattan. Murar, väggar av armerad betong, större metallföremål och buskar och träd dämpar radiovågorna och minskar avståndet.

Gör så här	Info
1. Ladda ner och installera OASE-appen "Easy Switch" på din smarttelefon/pekplatta.	OASE-appen finns tillgänglig för iOS (App Store) och Android (Playstore).
2. Slå på fjärranslutningen på styrenheten om detta inte redan har gjorts.	(→Slå på/ifrån fjärranslutningen)
3. Slå på Bluetooth-funktionen på smarttelefonen/pekplattan.	-
4. Starta appen "Easy Switch".	De tillgängliga produkterna kommer att listas efter en kort sökprocess.
5. Välj önskad pump.	En autentiseringskod visas på styrenheten i två minuter.
6. Mata in autentiseringskoden på starttelefonen/pekplattan.	Om anslutningen lyckas växlas visningen till användningssidan för pumpen.Pumpen kan endast styras via smarttelefonen/pekplattan.Lysdioden i displayen på styrenheten blinkar.(→Översikt över styrenheten)

Rengöring och underhåll

OBS

Risk för personskador vid oväntad start. Apparaten har interna övervakningsfunktioner som kan stänga av och starta den självständigt igen.

▶ Dra ut stickkontakten innan arbeten utförs på apparaten.

ANVISNING

Använd inga aggressiva rengöringsmedel eller kemiska lösningar. Dessa medel kan angripa kåpan, försämra apparatens funktion och skada djur, växter och miljön.

▶ Rengör apparaten endast med rent vatten om möjligt och en mjuk borste eller en svamp, använd rekommenderat rengöringsmedel för starkare smuts.

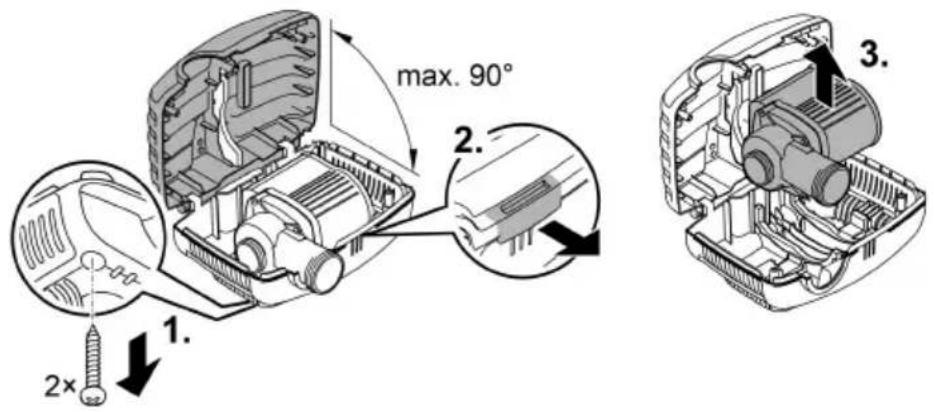

Ta isär apparaten

• Dra ut stickkontakten och ta bort alla anslutningar.
  • Ta isär apparaten som figuren visar.

max. 90° 1. 2× 2.

• Sätt ihop apparaten i omvänd ordningsföljd.
• Kontrollera vid monteringen att
• pumpen är fixerad i fästet har fastnat ordentligt.
  – strömkabeln ligger i spåret vid huset och inte är knäckt eller inklämd.

Rengöra apparaten

i Rengör apparaten vid behov, men minst 2 ggr/år.

- Rengör pumpen, speciellt drivenhet och pumphus.

- Rekommenderade rengöringsmedel vid svåra kalkavlagringar:

— Pumprengöringsmedel PumpClean från OASE.

- Ättiks- och klorfritt hushållsrengöringsmedel.

- Efter rengöringen ska alla delar sköljas av noggrant med klart vatten.

Rengör drivenheten

ANVISNING

Drivenheten innehåller en stark magnet som attraherar magnetiska partiklar (t ex järnspån). Partiklar som finns kvar kan orsaka irreparabla skador på drivenhet och motorblock.

▶ Rengör drivenheten noggrant från vidhäftande partiklar innan den monteras in.

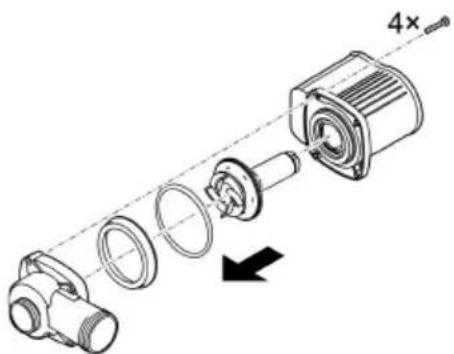

• Ta isär motorblocket enligt beskrivningen i bilden.
• Rengör komponenterna med en borste under klart vatten.
• Kontrollera eventuella skador på alla delar. Byt skadade eller slitna delar.
• Sätt ihop motorblocket i omvänd ordningsföljd.

Förvaring / lagring under vintern

Ta apparaten ur drift om vattentemperaturen sjunker under +4 °C eller senast vid förväntad frost.

• Rengör apparaten grundligt.
- Kontrollera om apparaten är skadad och ersätt ev. skadade delar.
- Förvara pumpen nedsänkt i vatten eller vattenfylld i frostfri omgivning. Doppa inte ner stickkontakten i vatten!

Felavhjälpning
Översikt över möjliga fel

Störning	Orsak	Åtgärd
Pumpen startar inte	Nätspänning saknas	Kontrollera nätspänningenKontrollera tilledningarna
	Anslutningen av pumpen till styrenheten är felaktig	Upprätta korrekt stickkontaktsanslutning
	Pumpen har slagits inte slagits på	Slå på pumpen på styrenheten
Pumpen matar inget vatten	Filterhuset igensatt	Rengör filterskålarna
	Vattnet är mycket smutsigt	Rengör pumpen. Efter att motorn har svalnat slås pumpen på automatiskt igen.
	Pumpen har reglerats för lågt	Höj pumpens varvtal på styrenheten
	Drivenheten är blockerad	Dra ut stickkontakten och ta bort hindret. Slå sedan på pumpen igen.
Otilräcklig kapacitet	Filterhuset igensatt	Rengör filterskålarna
	För höga förluster i tilledningarna	Välj en större slangdiameterAnpassa den koniska slangan-slutningen till slangdiameternMinska slanglängden till ett minimumUndvik onödiga kopplingsdelar
	Pumpen har reglerats för lågt	Höj pumpens varvtal på styrenheten
Pumpen slår ifrån efter kort tids drift	Vattnet är mycket smutsigt	Rengör pumpen. Efter att motorn har svalnat slås pumpen på automatiskt igen.
	Drivenheten är blockerad	Dra ut stickkontakten och ta bort hindret. Slå sedan på pumpen igen.
	Pumpen har kört torrt	Flöda pumpen. Sänk ned apparaten helt vid drift i en damm.

Felmeddelanden

Efter att felet har åtgärdats återställs felmeddelandet automatiskt.

Felmeddelande	Orsak	Åtgärd
Er1	Ingen pump är ansluten eller felaktig an-slutning till pumpen	Kontrollera att kabeln till pumpen sitter korrektAnslut pumpen till styrenheten
Er2	Kommunikationsfel styrenhet – pump	Kontrollera att kabeln till pumpen sitter korrekt.Anslut pumpen till styrenheten
Er3	Övertemperatur	Kontrollera om drivenheten går smidigt– Om drivenheten går trögt kräver pumpen allt för hög effektDen omgivande temperaturen är för hög
Er4	Överström	Kontrollera om drivenheten går smidigtOm drivenheten går trögt kräver pum-pen allt för hög effekt
Er5	Pump blockerad	Kontrollera pumpen och ta bort hinder
Er6	Torrgång	Doppa pumpen i vattnetSäkerställ vattenförsörjning vid torr in-stallation
Er7	Överspänning	Pumpen får endast drivas med korrekt nätspänningApparaten är inte gjord föraktuellt nät-spänningsintervall
Er8	Underspänning	Se till att förlängningsledningen till pumpen är så kort som möjligt.- Genom långa ledningar uppstår spän-ningsfall och spänningen till pumpen blir för låg.Använd förlängningsledningar med större tvärsnitt till pumpen.- Genom ledningar med för små tvär-snitt uppstår spänningsfall och spän-ningen till pumpen blir för låg.

Tekniska data

Beskrivning			AquaMax Eco Classic
			9000 C	12000 C	18000 C
Anslutningsspänning		V AC	220 ... 240	220 ... 240	220 ... 240
Nätfrekvens		Hz	50/60	50/60	50/60
Effektförbrukning		W	23 ... 90	26 ... 120	33 ... 175
Skyddsklass pump			IP 68	IP 68	IP 68
Skyddsklass styrenhet		IP 44 IP 44 IP 44
Anslutning	Trycksida	G 112 G2 G2
	Sugsida	G 112 G 112 G 112
	Slang	mm	25/32/38	25/32/38	25/32/38
Max. utgång		l/tim	8800	12000	17600
Max. matningshöjd		m	4,5	4,7	5,3
Yta för filteringång		cm ^2	810	810	810
Max. kornstorlek, grov smuts mm 8 8 8
Max. nedsänkningsdjup		m	4	4	4
Längd nätanslutningsledning styrenhet		m	2 2	2
Längd anslutningsledning pump		m	10	10	10
Mätt	Längd	mm	280	280	280
	Bredd	mm	230	230	230
	Höjd	mm	140	140	140
Vikt		kg	4,4	5,0	5,35

Tillåtna vattenvärden

		Färskvatten, dammvatten
pH-värde		6,8 ... 8,5
Hårdhet	°dH	8 ... 15
Fritt klor	mg/l	<0,3
Kloridhalt	mg/l	<250
Salthalt	%	<0,4
Total torr rest	mg/l	<50
Temperatur	°C	+4 ... +35

Slitagedelar

- Drivenhet

Avfallshantering

ANVISNING

Denna apparat får inte kastas i hushållssoporna.

▶ Lämna in apparaten till en återvinningscentral.
- Kontakta lokal återvinningscentral om frågor uppstår. De lämnar information om korrekt avfallshantering.
- Klipp av kabeln så att apparaten är obrukbar.

VAROITUS
