BRUKSANVISNING WR14DBDL2 HiKOKI

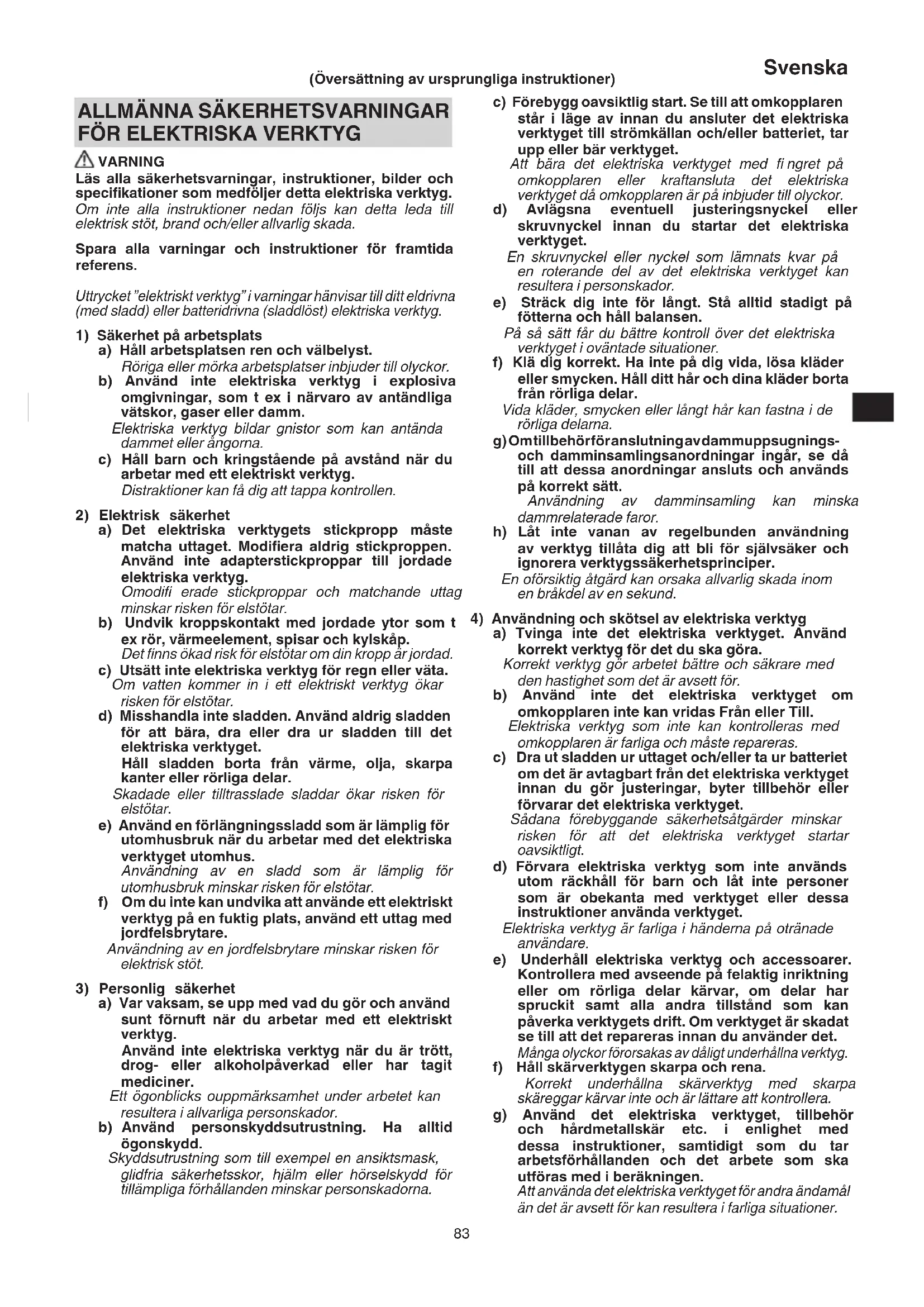

4) Användning och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg för det du ska göra. Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det är avsett för. b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Från eller Till. Elektriska verktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras. c) Dra ut sladden ur uttaget och/eller ta ur batteriet om det är avtagbart från det elektriska verktyget innan du gör justeringar, byter tillbehör eller förvarar det elektriska verktyget. Sådana förebyggande säkerhetsåtgärder minskar risken för att det elektriska verktyget startar oavsiktligt. d) Förvara elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget. Elektriska verktyg är farliga i händerna på otränade användare. e) Underhåll elektriska verktyg och accessoarer. Kontrollera med avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillstånd som kan påverka verktygets drift. Om verktyget är skadat se till att det repareras innan du använder det. Många olyckor förorsakas av dåligt underhållna verktyg. f) Håll skärverktygen skarpa och rena. Korrekt underhållna skärverktyg med skarpa skäreggar kärvar inte och är lättare att kontrollera. g) Använd det elektriska verktyget, tillbehör och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen. Att använda det elektriska verktyget för andra ändamål än det är avsett för kan resultera i farliga situationer.

VARNING Läs alla säkerhetsvarningar, instruktioner, bilder och specifi kationer som medföljer detta elektriska verktyg. Om inte alla instruktioner nedan följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada. Spara alla varningar och instruktioner för framtida referens. Uttrycket ”elektriskt verktyg” i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats

a) Håll arbetsplatsen ren och välbelyst. Röriga eller mörka arbetsplatser inbjuder till olyckor. b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm. Elektriska verktyg bildar gnistor som kan antända dammet eller ångorna. c) Håll barn och kringstående på avstånd när du arbetar med ett elektriskt verktyg. Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet

a) Det elektriska verktygets stickpropp måste matcha uttaget. Modifi era aldrig stickproppen. Använd inte adapterstickproppar till jordade elektriska verktyg. Omodifi erade stickproppar och matchande uttag minskar risken för elstötar. b) Undvik kroppskontakt med jordade ytor som t ex rör, värmeelement, spisar och kylskåp. Det fi nns ökad risk för elstötar om din kropp är jordad. c) Utsätt inte elektriska verktyg för regn eller väta. Om vatten kommer in i ett elektriskt verktyg ökar risken för elstötar. d) Misshandla inte sladden. Använd aldrig sladden för att bära, dra eller dra ur sladden till det elektriska verktyget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar. e) Använd en förlängningssladd som är lämplig för utomhusbruk när du arbetar med det elektriska verktyget utomhus. Användning av en sladd som är lämplig för utomhusbruk minskar risken för elstötar. f) Om du inte kan undvika att använde ett elektriskt verktyg på en fuktig plats, använd ett uttag med jordfelsbrytare. Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var vaksam, se upp med vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg när du är trött, drog- eller alkoholpåverkad eller har tagit mediciner. Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador. b) Använd personskyddsutrustning. Ha alltid ögonskydd. Skyddsutrustning som till exempel en ansiktsmask, glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna. (Översättning av ursprungliga instruktioner) 0000BookWR14DBDL2.indb830000BookWR14DBDL2.indb83 2020/07/2915:33:132020/07/2915:33:1384 Svenska h) Håll handtag och gripytor torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

5) Användning och vård av batteriverktyg

a) Ladda endast med laddare som angetts av tillverkaren. En laddare som passar för en typ av batteri kan orsaka brandfara om den använd med ett annat batteri. b) Använd verktyg endast med specifi kt avsedda batteri. Användning av annat batteri kan orsaka risk för skada eller brand. c) När batteriet inte används förvara det frånskilt från andra metallföremål så som gem, mynt, nycklar, spikar, skruvar eller andra metallföremål som kan orsaka anslutning från en pol till en annan. Kortslutning av batteripolerna kan orsaka brännskada eller brand. d) Vid oriktigt handhavande kan vätska komma ut från batteriet; undvik kontakt. Om kontakt av misstag sker, spola med vatten. Om vätska kommer i ögonen sök medicinsk hjälp. Vätska som läcker från batteriet kan orsaka irritation eller brännskador. e) Använd inte ett batteri eller verktyg som har skadats eller modifi erats. Skadade eller modifi erade batterier kan uppvisa oförutsägbart beteende som leder till brand, explosion eller risk för skada. f) Utsätt inte batteriet eller verktyget för brand eller överdriven temperatur. Exponering för brand eller temperatur över 130°C kan orsaka explosion. g) Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturintervall som anges i instruktionerna. Felaktig laddning eller laddning vid temperaturer utanför det angivna intervallet kan skada batteriet och öka risken för brand.

a) Låt en kvalifi cerad reparatör utföra service på ditt elektriska verktyg och använd bara identiska reservdelar. Detta garanterar att det elektriska verktyget alltid är säkert och fungerar som det ska. b) Serva aldrig skadade batterier. Service av batterier får endast utföras av tillverkaren eller auktoriserade serviceleverantörer.

Håll barn och bräckliga personer på avstånd. När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer.

SÄKERHETSVARNINGAR FÖR

BATTERIDRIVEN MUTTERDRAGARE Håll det elektriska verktyget vid isolerade greppytor när du utför ett arbete där fästet kan komma i kontakt med gömda kablar. Fästen som kommer i kontakt med en ”ledande” ledning kan göra utsatta metalldelar på det elektriska verktyget ”ledande” och ge operatören en stöt. YTTERLIGARE SÄKERHETSVARNINGAR

1. Detta är ett bärbart verktyg för åtdragning och lossning

av bultar och muttrar. Använd det endast för detta.

2. Se till att hålla verktyget ordentligt under användning.

Om du inte gör det kan det resultera i olyckor eller skador. (Bild 14)

3. Se till att batteriet är ordentligt monterat. Om det är något

löst kan det ramla av och orsaka skada.

4. Förberedelse och kontroll av arbetsmiljö Se till att

arbetsplatsen uppfyller alla villkor i föreskrifterna.

5. Se till att inga främmande föremål hamnar i verktyget

genom batteriöppningen eller uttagen.

6. Ta aldrig isär vare sig det uppladdningsbara batteriet

eller laddningsaggregatet.

7. Se till att det uppladdningsbara batteriet inte kortsluts.

Kortslutning av batteriet kan orsaka en stor elektrisk ström och överhettning. Det leder till brännskada eller skada på batteriet.

8. Kasta inte batteriet i öppen eld. Om batteriet blir bränt

9. Så snart batteriets efterladdningstid blir för kort för

verktygets praktiska användning, skall du föra eller skicka batteriet till återförsäljaren. Kasta inte bort det urladdade batteriet med sopor.

10. Se till att inga föremål eller främmande ämnen hamnar

i laddningsaggregatets ventilationshål. Isättning av metallföremål eller lättantändliga objekt i ventilationshålen kommer att resultera i elektriska överslag och skador på laddningsaggregatet.

11. Kontrollera aktuellt åtdragningsmoment med en

12. Stanna verktyget innan rotationsriktningen ändras.

Släpp alltid avtryckaren och vänta tills verktyget har stannat helt innan rotationsriktningen ändras.

13. Vidrör aldrig roterande delar. Låt inte den roterande

delen komma nära händer eller andra kroppsdelar. Du kan skära dig eller fastna i den roterande delen. Var också noga med att inte vidröra roterande del efter att den använts länge utan avbrott. Den blir mycket varm och kan orsaka brännskador.

14. Använd de avsedda tillbehören som fi nns angivna i

bruksanvisningen och HiKOKIs katalog. Det kan annars resultera i olyckor eller skador.

15. Se till att montera tillbehören ordentligt på anslaget. Om

tillbehören inte sitter fast ordentligt kan de lossa och orsaka skador.

16. När du skjuter O-ringen från spåret i hylsan, var försiktig

så att du inte tappar eller förlorar stiftet.

17. Det går att tillfälligt hålla hylsan på plats med

friktionsringen, men var noga med att sätta in stiftet och fäst O-ringen före användning. Om elverktyget används medan uttaget tillfälligt hålls på plats, kan hylsan lossna och orsaka skada.

18. Funktionsväljare för åtdragningsläge

○ Välj åtdragningsläge medan avtryckaren är frisläppt. Underlåtenhet att göra detta kan leda till funktionsstörning. ○ Lämpligt läge varierar beroende på bultarna och materialet som ska skruvas. Skruva in några testskruvar och justera lägesinställningen i enlighet därmed. ○ Väljaromkopplaren för åtdragningsläge kan endast ställas in när batteriet har installerats i verktyget och avtryckaren har dragits en gång.

19. Det elektriska verktyget är utrustat med en

temperaturskyddskrets för att skydda motorn. Kontinuerligt arbete kan få enhetens temperatur att stiga, vilket aktiverar temperaturskyddskretsen och driften stoppas automatiskt. Om detta inträff ar, låt det elektriska verktyget svalna innan du fortsätter användningen. 0000BookWR14DBDL2.indb840000BookWR14DBDL2.indb84 2020/07/2915:33:142020/07/2915:33:1485 Svenska

20. Motorn kan stanna när verktyget överbelastas. Om detta

skulle hända, släpp upp verktygets brytare och avlägsna orsaken för överbelastningen. Undvik att vidröra främre kåpan som kan bli varm under kontinuerlig drift.

21. Användning av batteri under kalla förhållanden (kallare än

0°C) kan ibland resultera i svagare åtdragningsmoment och nedsatt arbetsförmåga. Detta är emellertid ett temporärt fenomen, som kommer att återgå till normalt tillstånd när batteriet blir uppvärmt.

22. Tryckknappen kan inte ändras när elverktyget roterar.

För att ändra tryckknappen, stoppa elverktyget och ställ sedan in tryckknappen.

23. Se till att sätta fast kroken ordentligt. Om kroken inte

sitter ordentligt kan det leda till en olycka. Se till att lossa verktygskonan när du väljer att bära verktyget krokat på ditt bälte. Om du inte gör detta kan oväntade skador uppstå.

24. Utsätt inte brytarpanelen för kraftiga stötar eller ha

sönder den. Det kan leda till problem.

25. Titta inte direkt in i ljuset. Det kan orsaka skador på ögonen.

Torka av smuts och sot som fastnat på LED-lampans lins med en mjuk trasa med iakttagen försiktighet så att linsen inte repas. Repor på LED-lampans lins kan leda till minskad ljusstyrka.

26. För att förebygga att batteriets kraft förbrukas på grund

av att man glömt slå av LED-ljuset kommer ljuset att slås av automatiskt efter cirka 2 minuter.

27. Paus vid långvarig användning.

28. Vidrör inte skyddsenheten då den blir väldigt varm vid

kontinuerlig användning.

29. Använd alltid verktyget och batteriet vid temperaturer

mellan -5°C och 40°C.

30. Använd inte produkten om verktyget eller batteripolarna

(batteriluckan) är deformerade. Att montera ett sådant batteri kan orsaka kortslutning vilket kan leda till rökutsläpp eller antändning.

31. Håll verktygets anslutningar (batterilucka) fri från spån

och damm. ○ Före användning, se till att spån och damm inte har ansamlats i området vid terminalerna. ○ Försök att undvika att spån eller damm på verktyget hamnar på batteriet under drift. ○ När du avbryter drift eller efter användning, lämna inte verktyget i ett område där det kan utsättas för fallande spån eller damm. Detta kan orsaka kortslutning som kan leda till rökutveckling eller brand.

VARNING FÖR LITIUMJONBATTERI

För att förlänga livstiden är litiumjonbatteriet utrustat med en skyddsfunktion som stoppar utmatning. I händelse av 1 till 3 som beskrivs nedan, vid användning av denna produkt, även om du trycker på knappen kan det hända att motorn stannar. Detta är inget fel utan ett resultat av skyddsfunktionen.

1. När kvarvarande batterikraft tar slut stannar motorn.

I detta fall ladda omedelbart upp det.

2. Om verktyget är överbelastat kan motorn stanna. Om

så händer släpp knappen på verktyget och ta åtgärda orsaken till överbelastningen. Du kan använda det igen när det svalnat.

3. Om batteriet överhettas under för hög belastning kan

batteriet ta slut. Om detta händer, sluta använda batteriet och låt det svalna. Du kan använda det igen när det svalnat. Vidare, var god beakta följande varningar och föreskrifter. VARNING För att förebygga läckage från batteri, värmeutveckling, rök, explosion och eldsvåda, var god beakta följande försiktighetsåtgärder.

1. Se till att damm och smuts inte samlas på batteriet.

○ Vid arbete se till att damm och smuts inte faller på batteriet. ○ Se till att eventuellt damm och smuts som faller på det elektriska verktyget vid arbete inte samlas på batteriet. ○ Förvara inte batteri som inte används på en plats där de utsätts för damm och smuts. ○ Innan förvaring av ett batteri avlägsna eventuellt damm och smuts som har fastnat på det och förvara det inte tillsammans med metallföremål (skruvar, spikar etc.).

2. Gör inte hål i batteri med skarpa föremål så som spik,

slå med hammare, stampa på eller kasta föremål på eller utsätt batteriet för fysisk påfrestning.

3. Använd inte uppenbarligt skadat batteri eller batteri som

4. Använd inte batteriet med polerna omvända.

5. Anslut inte direkt till ett elektriskt uttag eller uttaget för

cigarettändare i en bil.

6. Använd inte batteri för andra syften än de som anges.

7. Om batteriladdningen inte lyckas avslutas trots att den

angivna laddningstiden passerat, stoppa omedelbart vidare laddning.

8. Utsätt inte batteriet för höga temperaturer eller

högt tryck så som i en mikrovågsugn, hårtork eller högtrycksbehållare.

9. Håll borta från eld så snart läckage eller illaluktande lukt

10. Använd inte på plats där stark statisk elektricitet skapas.

11. Om batteriet läcker, luktar illa, blir varmt, missfärgat eller

missformerat eller på något sätt upplevs som onormalt vid användning, laddning eller förvaring, ta omedelbart bort det från verktyget eller batteriladdaren och sluta använda det.

12. Lägg inte batteriet i vätskor och se till att vätskor inte

tränger in i det. Om en konduktiv vätska, exempelvis vatten, skulle komma in i batteriet kan det skadas och antändas eller explodera. Förvara batteriet på en sval, torr plats, borta från brännbara och lättantändliga föremål. Batteriet får inte utsättas för miljöer med frätande gas. FÖRSIKTIGT

1. Om vätska som läcker från batteriet kommer i ögonen

gnid inte ögonen och skölj dem väl med friskt rent vatten från en kran och kontakta omedelbart medicinsk hjälp. Om inget görs kan vätskan orsaka ögonproblem.

Om vätskan kommer i kontakt med din hud eller dina kläder, tvätta omedelbart väl med rent vatten så som från en kran. Det fi nns en chans att det kan orsaka hudirritation.

3. Om du upptäcker rost, dålig lukt, överhettning,

missfärgning, deformering och/eller andra ovanligheter när du använder batteriet för första gången använd det inte utan lämna tillbaka det till din återförsäljare eller handlare. VARNING Om ett främmande elektriskt ledande material kommer i kontakt med batteriets anslutningar, kan batteriet kortslutas och förorsaka brand. Vid förvaring av litiumjonbatterier, se till att följa nedanstående anvisningar. ○ Placera inte ledande föremål som spikar och ledningar i stål eller koppar i förvaringsfacket. ○ För att undvika kortslutning, montera batteriet i verktyget eller sätt på batteriskyddet vid förvaring för att dölja ventilatorn. 0000BookWR14DBDL2.indb850000BookWR14DBDL2.indb85 2020/07/2915:33:142020/07/2915:33:1486 Svenska

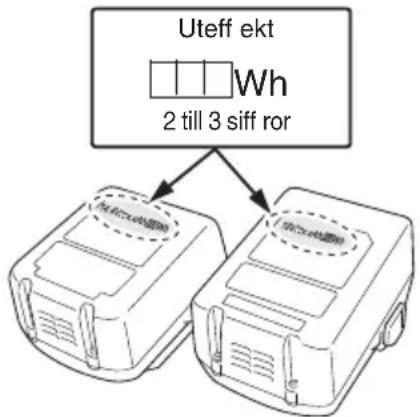

ANGÅENDE TRANSPORT AV

LITIUMJONBATTERIER Iaktta följande försiktighetsåtgärder när litiumjonbatterier transporteras. VARNING Meddela transportföretaget att ett paket innehåller ett litiumjonbatteri, informera företaget om dess uteff ekt och följ transportföretagets instruktioner när transporten arrangeras. ○ Litiumjonbatterier som överskrider en uteff ekt på 100 Wh klassifi ceras som farligt gods och kommer att kräva en särskild behandlingsprocedur. ○ För transport utomlands måste du uppfylla internationell lagstiftning samt destinationslandets regler och förordningar.

(ENDAST MED UC18YSL3-LADDARE) När ett oväntat problem uppstår kan data i den USB-enhet som är ansluten till denna produkt skadas eller förloras. Se alltid till att säkerhetskopiera all data som fi nns på USB- enheten före användning med denna produkt. Var uppmärksam på att vårt företag inte accepterar något som helst ansvar för data som lagrats i en USB-enhet som skadas eller förloras, och inte heller för eventuella skador som kan uppstå på en ansluten enhet. VARNING ○ Före användning, kontrollera den anslutande USB- kabeln för eventuella defekter eller skador. Användning av en defekt eller skadad USB-kabel kan leda till rökutveckling eller brand. ○ När produkten inte används, täck över USB-porten med gummiskyddet. Ansamling av damm etc. i USB-porten kan orsaka rökutveckling eller brand. ANMÄRKNING ○ Någon enstaka paus kan förekomma under USB- uppladdningen. ○ När en USB-enhet inte laddas, ta bort USB-enheten ur laddaren. Underlåtenhet att göra detta kan inte bara reducera USB-enhetens batterilivslängd, men kan även leda till oväntade olyckor. ○ Vissa USB-enheter kanske inte kan laddas, beroende på typen av enhet. FÖRSIKTIGHETSÅTGÄRDER GÄLLANDE DAMMBESTÄNDIGHET OCH

VATTENTÄTANDE FUNKTIONER

Denna produkt uppfyller IP56 skyddsklass (dammbeständighet och vattentäthet) för elektrisk utrustning som föreskrivs av de internationella IEC-förordningarna. (Endast huvudenheten uppfyller IP56 skyddsklass när den är utrustad med ett batteri.) [Beskrivning av IP-koder] IP56 Skyddsklass för vatteninträngning Får inte fi nnas några negativa eff ekter på utrustningen när den besprutas med kraftfulla vattenstrålar från alla håll (vattentät). (100 L vatten per minut sprutas under cirka tre minuter från ett avstånd av cirka tre meter med användning av ett sprutmunstycke med en diameter av 12,5 mm.) Skyddsklass för extern stöt av fasta föremål Damm som kan orsaka skadliga eff ekter på utrustningen får inte ha möjlighet att komma in (dammbeständig). (Utrustningen lämnas icke-manövrerbar i en provkammare i vilken talkpartiklar med en diameter av mindre än 75 μm svävar i luften med hjälp av en omrörningspump vid en hastighet av 2 kg per kubikmeter under åtta timmar.) Utrustningen har utformats för att motstå eff ekterna av damm och vatten, men det fi nns ingen garanti för att inga fel uppstår. Använd inte eller lämna utrustningen på platser där den utsätts för stora mängder damm eller på platser där den är nedsänkt i vatten eller utsätts för regnvatten. SYMBOLER VARNING Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används.

WR14DBDL2 / WR18DBDL2

: Batteridriven Mutterdragare Användaren måste läsa bruksanvisningen för att minska risken för personskador. Gäller endast EU-länder Elektriska verktyg får inte kastas i hushållssoporna! Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning. Likström V Märkspänning

Svängning per minut Bpm Slag per minut Vanliga bultar

Skruvar med hög hållfastighet

Åtdragningsmoment (maximalt) Storlek på fyrkant

OFF Alltid PÅ (stäng efter 2 minuter)

OFF Alltid AV Rotation medurs Rotation moturs Batterikapacitet Knapp för kvarvarande batteri Batteriet är nästan helt urladdat. Ladda batteriet så snart som möjligt Hälften av batteriets energi är förbrukad. Det fi nns tillräckligt med energi kvar i batteriet. Lyser; Batteriets återstående energi är 75%. Lyser; Batteriets återstående energi är 50% – 75%. Lyser; Batteriets återstående energi är 25% – 50%. Lyser; Batteriets återstående energi är mindre än 25%. Blinkar ; Batteriet är nästan helt urladdat. Ladda batteriet så snart som möjligt. Blinkar ; Drift stoppad på grund av hög temperatur. Avlägsna batteriet från verktyget och låt det svalna helt. Blinkar ; Utmatningen avbruten på grund av fel eller funktionsfel. Det kan vara fel på batteriet så kontakta din återförsäljare. Väljare för åtdragningsläge Indikatorlampa för åtdragningsläge Låg-läge ”Lätt belastningsarbete” Montera rörstöd, byggnadsställningar, etc. Medelläge “Lätt belastningsarbete” Montera rörstöd, byggnadsställningar, etc. Hög-läge ”Tungt belastningsarbete” Montering av stålramar, etc. Enkel-läge ”Ömtåligt arbete” Åtdragning av skruvar med liten diameter (M6 eller liknande), etc. Varning

• Beroende på anslutet batteri. Den tyngsta vikten mäts med – – BSL1450 för [WR14DBDL2] – BSL36B18 (säljs separat) för [WR18DBDL2] STANDARDTILLBEHÖR Förutom huvudenheten (1 enhet) innehåller paketet tillbehören listade på sidan 246. Standardtillbehören kan ändras utan föregående meddelande.

Åtdragning och utdrivning av alla slags bultar och muttrar som används i konstruktionsarbete. TEKNISKA DATA Tekniska data för maskinen återfi nns i tabellen på sidan 246. ANMÄRKNING Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande. BATTERILADDNING Ladda upp batteriet enligt de följande anvisningarna innan du använder ditt elektriska verktyg.

1. Anslut till en strömkälla. (Bild. 2 på sidan 247)

Vid laddning av batteriet med en växelströmskälla ○ Anslut laddarens nätkabel till ett nätuttag. <UC18YFSL> Kontrollampan kommer att blinka i rött (med intervaller på 1 sekund) efter anslutning av nätkabel till laddaren. <UC18YSL3> Laddningsindikatorlampan kommer att blinka rött (med intervaller på 1 sekund) efter att nätkabeln ansluts till laddaren. 0000BookWR14DBDL2.indb870000BookWR14DBDL2.indb87 2020/07/2915:33:142020/07/2915:33:1488 Svenska FÖRSIKTIGT Använd inte elkablar om de är skadade. Se till att få de reparerade omedelbart.

2. Sätt i batteriet i laddaren. (Bild. 2 på sidan 247)

Sätt i batteriet ordentligt i laddaren.

<UC18YFSL> När ett batteri sätts i laddare kommer signallampan tändas och lysa kontinuerligt i rött. Så fort batteriet har laddats upp helt blinkar signallampan i rött (med intervaller på 1 sekund). (Se Tabell 1-a) ● Hur signallampan lyser/blinkar till Hur signallampan lyser/blinkar till före laddnings-start, under pågående laddning och efter slutförd laddning visas i nedanstående Tabell 1-a. <UC18YSL3> När ett batteri sätts i laddaren kommer laddningsindikatorlampan att blinka blått. När batteriet blir fulladdat kommer laddningsindikatorlampan att lysa grönt. (Se Tabell 1-b) ● Laddningsindikatorlampan lyser/blinkar Laddningsindikatorlampans indikeringar visas i tabell 1-b, alltefter tillståndet på laddaren eller det uppladdningsbara batteriet. Tabell 1-a Signallampans indikationer Indikeringslampan lyser eller blinkar. Före laddning Blinkar (röd) Lyser 0,5 sekunder. Lyser inte 0,5 sekunder. (släckt 0,5 sekunder) Under pågående laddning Lyser (röd) Lyser ihållande Laddningen fullbordad Blinkar (röd) Lyser 0,5 sekunder. Lyser inte 0,5 sekunder. (släckt 0,5 sekunder) Går inte att ladda Flimrar (röd) Lyser 0,1 sekunder. Lyser inte 0,1 sekunder. (släckt 0,1 sekunder) Fel i batteriet eller laddaren Överhettad beredskapsläge Blinkar (röd) Lyser 1 sekund. Lyser inte 0,5 sekunder. (släckt 0,5 sekunder) Batteriet överhettat. Kan inte ladda. (laddning kommer att börja när batteriet svalnat). ANMÄRKNING: I standby-läget för kylning av batteri, kyler UC18YFSL det överhettade batteriet med hjälp av en kylfl äkt. Tabell 1-b Laddningsindikatorlampans indikeringar Laddningsindikatorlampa (röd/blå/grön/lila) Före laddning Blinkar (röd) Lyser 0,5 sekunder. Lyser inte under 0,5 sekunder. (släckt 0,5 sekunder) Ansluten till strömkälla Under laddning Blinkar (blå) Lyser 0,5 sekunder. Lyser inte i 1 sekund. (avstängd i 1 sekund) Batterikapaciteten vid mindre än 50% Blinkar (blå) Lyser 1 sekund. Lyser inte under 0,5 sekunder. (släckt 0,5 sekunder) Batterikapaciteten vid mindre än 80% Lyser (blå) Lyser ihållande Batterikapaciteten vid mer än 80% Laddning avslutad Lyser (grön) Lyser ihållande (Kontinuerlig ljudsignal: ungefär 6 sekunder) Överhettad standbyläge Blinkar (röd) Lyser 0,3 sekunder. Lyser inte under 0,3 sekunder. (släckt 0,3 sekunder) Batteriet överhettat. Kan inte ladda. (laddning kommer att börja när batteriet svalnat). Går inte att ladda Flimrar (lila) Lyser 0,1 sekunder. Lyser inte 0,1 sekunder. (släckt 0,1 sekunder) (Intermittent ljudsignal: ungefär 2 sekunder) Fel i batteriet eller laddaren ANMÄRKNING: I standby-läget för kylning av batteri, kyler UC18YSL3 det överhettade batteriet med hjälp av en kylfl äkt. 0000BookWR14DBDL2.indb880000BookWR14DBDL2.indb88 2020/07/2915:33:152020/07/2915:33:1589 Svenska ● Angående temperaturer och laddningstid för batteriet. Temperaturer och laddningstider blir som visas i Tabell 2-a (UC18YFSL), Tabell 2-b (UC18YSL3) Tabell 2-a Laddare UC18YFSL Batteri Typ av batteri Li-ion Temperaturer vid vilka batterierna kan laddas 0°C – 50°C Laddningsspänning V 14,4 18 Laddningstid, ca. (vid 20°C) BSL14xx-serien BSL18xx-serien Multivoltserie (4 celler) (8 celler) (5 celler) (10 celler) (10 celler) min. BSL1415S : 20 BSL1415 : 22 BSL1415X : 22 BSL1420 : 30 BSL1425 : 35 BSL1430C : 45 BSL1430 : 45 BSL1440 : 60 BSL1450 : 75 BSL1460 : 90 BSL1815S : 20 BSL1815 : 22 BSL1815X : 22 BSL1820 : 30 BSL1825 : 35 BSL1830C : 45 BSL1830 : 45 BSL1840 : 60 BSL1850 : 75 BSL1860 : 90 BSL36A18 : 75 BSL36B18 :

Laddningsström A 2 ANMÄRKNING Laddningstiden kan variera enligt omgivningstemperaturen och nätspänningen. FÖRSIKTIGT När batteriladdaren har används kontinuerligt kommer batteriladdaren att bli varm, och kan komma att bli orsaken till fel. När en laddning är klar låt laddaren vila i 15 minuter innan nästa laddning.

4. Dra ut laddarens nätkabel ur nätuttaget.

5. Fatta ett stadigt tag i laddaren och dra ut batteriet

ur laddaren. ANMÄRKNING Kom ihåg att dra ut batteriet ur laddaren efter användning och att spara det. FÖRSIKTIGT ○ Om batteriet laddas medan det är uppvärmt eftersom det har lämnats under en lång tid på en plats som utsätts för direkt solljus eller på grund av att batteriet precis har använts, lyser signallampan på UC18YFSL-laddaren under 1 sekund och är släckt i 0,5 sekund (släckt i 0,5 sekund), eller laddningsindikatorlampan på UC18YSL3- laddaren lyser under 0,3 sekund och är släckt i 0,3 sekund (släckt i 0,3 sekund). Om detta är fallet, låt batteriet svalna först innan du startar uppladdning. ○ När signallampan eller laddningsindikatorlampan börjar fl imra i rött (med intervaller om 0,2 sekunder) måste batteriets isättningsöppning kontrolleras för främmande ämnen, som måste tas bort. Om det inte fi nns några främmande föremål är det troligt att det är fel på batteriet eller laddaren. Ta den till en auktoriserad serviceverkstad. ○ Vänta minst 3 sekunder innan du sätter i batteriet igen för att fortsätta laddningen, eftersom det tar ungefär 3 sekunder för den inbyggda mikrodatorn att upptäcka att batteriet som laddas med laddaren tagits ur. Det kan hända att batteriet inte laddas upp på korrekt sätt om batteriet sätts i laddaren på nytt inom tre sekunder. 0000BookWR14DBDL2.indb890000BookWR14DBDL2.indb89 2020/07/2915:33:152020/07/2915:33:1590 Svenska

MONTERING OCH ANVÄNDNING

Åtgärd Bild Sida Borttagning och isättning av batteri 1 247 Laddning 2 247 Montering av uttaget

Vända rotationsriktningen 4 248 Startomkopplarens manövrering 5 248 Borttagning av monteringskroken

Indikeringslampa för kvarvarande batteri (Huvudenhet)

Indikeringslampa för kvarvarande batteri

Användning av LED-ljuset*

Funktionsväljare för åtdragningsläge*

Laddning av en USB-enhet från ett eluttag 11-a 249 Laddning av en USB-enhet och batteri från ett eluttag 11-b 249 Hur man laddar USB-enheten

När laddning av en USB-enhet har slutförts

Val av tillbehör ― 250 *1 Installera en hylsa Välj den hylsa som ska användas. (1) Skjut ut O-ringen från spåret, rikta sedan in hålet på uttaget med hålet på städet och för in städet i uttaget. (2) För in stiftet i uttaget. (3) Se till att stifet inte ramlar ut och fäst O-ringen i spåret på uttaget. *2 Användning av LED-ljuset ANMÄRKNING För att förebygga att batteriets kraft förbrukas på grund av att man glömt slå av LED-ljuset kommer ljuset att slås av automatiskt efter cirka 2 minuter. *3 Funktionsväljare för åtdragningsläge FÖRSIKTIGT Välj åtdragningsläge när avtryckaren släpps. Underlåtenhet att göra detta kan leda till funktionsstörning. Genom att använda väljaren för åtdragningsläge på sidan av verktygskroppen kan åtdragningsmomentet justeras beroende på typen av arbete. Åtdragningsläget växlar mellan 4 olika lägen varje gång väljaren för åtdragningsläge trycks ned. Om du i Enkel-läge trycker in avtryckaren och slagfunktionen startar, stannar det elektriska verktyget automatiskt efter några slag. Om du trycker på avtryckaren i Låg-, Mellan- och Hög-läge och slagfunktionen startar, fortsätter det elektriska verktyget med kontinuerliga slag (utan att det automatiskt stannar).

UNDERHÅLL OCH INSPEKTION

1. Översyn av verktygskona

En sliten eller deformerad sexkants-eller fyrkantskona sörjer inte för tillräcklig täthet i anpassningen mellan konan och muttern eller städet, vilket resulterar i förlust av åtdragningskraft. Kontrollera regelmässigt slitaget av hålet i verktygskonan. Byt ut vid behov.

2. Kontroll av monteringsskruvar

Kontrollera alla monteringsskruvar med jämna mellanrum och kontrollera att de är ordentligt fastdragna. Om någon av skruvarna blir lös, dra omedelbart åt dem. Om du inte gör det kan det kan det leda till allvarlig fara.

3. Motorns underhåll

Motorns lindning kan sägas utgöra maskinens hjärta. Var mycket försiktig så att lindningen inte kommer till skada och/eller utsätts för olja eller vatten.

4. Inspektion av terminaler (verktyg och batteri)

Kontrollera att spån och damm inte har ansamlats på terminalerna. Kontrollera ibland före, under och efter operationen. FÖRSIKTIGT Ta bort eventuella spån eller damm som kan ha ansamlats på terminalerna. Underlåtenhet att göra detta kan leda till funktionsstörning.

5. Rengöring av utsidan

När verktyget blir smutsigt, torka av det med en torr mjuk trasa eller en trasa fuktad i tvålvatten. Använd aldrig klorlösningar, bensin eller thinner då de smälter plast.

Förvara elverktyget på ett ställe där temperaturen inte överstiger 40°C och där inte barn kommer åt den. ANMÄRKNING Förvaring av litiumjonbatterier. Se till att litiumjonbatterier är fulladdade innan de förvaras. En längre tids förvaring (3 månader eller mer) av batterier med en låg laddningsnivå kan leda till försämrad prestanda, väsentligt minskad användningstid för batterierna eller att batterierna inte kan hålla laddningen. Men väsentligt minskad användningstid för batterier kan återställas genom upprepad laddning och användning av batterierna två till fem gånger. Om batteriernas användningstid förblir extremt kort även efter upprepad laddning och användning, anse att batterierna är slut och köp nya batterier. FÖRSIKTIGT Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas. Viktigt meddelande för batterier till HiKOKI batteridrivna elektriska verktyg Använd alltid anvisade originalbatterier. Vi kan inte garantera säkerheten och prestanda för våra batteridrivna elektriska verktyg som används med andra batterier än de vi anvisat eller när batterier har tagits isär och modifi erats (så som isärtagning och utbyte av celler eller andra inre delar). 0000BookWR14DBDL2.indb900000BookWR14DBDL2.indb90 2020/07/2915:33:152020/07/2915:33:1591 Svenska GARANTI Vi garanterar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifi ka bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en auktoriserad HiKOKI serviceverkstad. Information angående buller och vibrationer Uppmätta värden har bestämts enligt EN62841 och fastställts i enlighet med ISO 4871. A-vägd ljudeff ektnivå: 107 dB (A) (WR14DBDL2) 106 dB (A) (WR18DBDL2) A-vägd ljudtrycksnivå: 96 dB (A) (WR14DBDL2) 95 dB (A) (WR18DBDL2) Osäkerhet K: 3 dB (A). Använd hörselskydd. Vibration totalvärden (triax vektorsumma) har bestämts enligt EN62841. Maskinens maximala moment för slagåtdragning: Vibrationsavgivning värde

Det angivna totalvärdet för vibrationer har mätts enligt en standardtestmetod och kan användas vid jämförelse av verktyg. Det kan också användas vid preliminäruppskattning av exponering. VARNING ○ Vibrationsavgivning under verkligt användande av elverktyget kan skilja sig från det angivna totalvärdet beroende på det sätt som verktyget är använt på. ○ Identifi era säkerhetsåtgärder som kan utföras för att skydda operatören som baseras på en uppskattning av utsättning i verkligheten (tar med i beräkningen alla delar av användandet så som när verktyget är avstängt och när det körs på tomgång utöver ut då startomkopplaren används). ANMÄRKNING Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande. FELSÖKNING Använd felsökningstabellen nedan om redskapet inte fungerar normalt. Om detta inte löser problemet, kontakta din återförsäljare eller ett auktoriserat HiKOKI servicecenter. Symptom Möjlig orsak Åtgärd Verktyget kör inte Batteriet är urladdat Ladda batteriet. Verktyget stannade plötsligt Verktyget överbelastades Avlägsna problemet som orsakar överbelastningen. Batteriet är överhettat. Låt batteriet svalna. Verktyget har överhettats Låt verktyget svalna tillräckligt. Verktyget är inställt på Enkel-läge Detta är inte ett fel. Ändra verktygets inställning till det åtdragningsläge som passar arbetsuppgiften. Avtryckaren hölls nere i 5 minuter eller mer. Detta är inte ett fel. Motorn stoppades automatiskt för att förhindra att fel uppstår på verktyget. Verktygshylsor -kan inte monteras -faller av -kan inte tas bort Formen på delen som ska sättas fast matchar inte Använd 12,7 mm fyrkantskonor. Omkopplaren kan inte dras Framåt/bakåt-valsknappen är placerat halvvägs Tryck knappen ordentligt till rätt position för den önskade rotationsriktningen. Ett onormal gällt ljud uppstår när avtryckaren dras. Avtryckaren dras endast något. Detta är inte ett fel. Det uppstår inte om avtryckaren dras mer fullständigt. 0000BookWR14DBDL2.indb910000BookWR14DBDL2.indb91 2020/07/2915:33:152020/07/2915:33:1592 Svenska Symptom Möjlig orsak Åtgärd <UC18YFSL> Signallampan fl imrar snabbt i rött och batteriladdning startar inte. <UC18YSL3> Laddningsindikatorns lampa fl imrar snabbt i lila och batteriet börjar inte ladda. Batteriet har inte satts i hela vägen. Sätt i batteriet ordentligt. Det fi nns främmande föremål i batteripolen eller där batteriet är monterat. Avlägsna det främmande föremålet. <UC18YFSL> Signallampan blinkar i rött och batteriet börjar inte ladda. <UC18YSL3> Laddningsindikatorns lampa blinkar i rött och batteriet börjar inte ladda. Batteriet har inte satts i hela vägen. Sätt i batteriet ordentligt. Batteriet är överhettat. Vid upphörande av användning kommer batteriet automatiskt att börja ladda om temperaturen sjunker, men detta kan även minska batteriets livslängd. Det rekommenderas att batteriet kyls av på en välventilerad plats med skydd från direkt solljus innan det laddas. Batteriets användningstid är kort fastän batteriet är fulladdat. Batteriets livslängd är slut. Byt ut batteriet mot ett nytt. Det tar lång tid att ladda batteriet. Batteriets, laddarens eller den omgivande miljöns temperatur är mycket låg. Ladda batteriet inomhus eller på en varmare plats. Laddarens ventiler är blockerade, vilket gör att de inre delarna överhettas. Undvik att blockera ventilationsöppningarna. Kylfl äkten är inte igång. Kontakta ett auktoriserat HiKOKI- servicecenter för reparation. <Endast UC18YSL3> Laddning av en USB-enhet pausas halvvägs. Laddaren anslöts till ett eluttag medan USB-enheten laddades med batteriet som strömkälla. Detta är inte ett fel. Laddaren pausar USB-laddning under cirka 5 sekunder när den växlar mellan strömkällor. Ett batteri sattes i laddaren medan USB- enheten laddades med ett vägguttag som strömkälla. Laddning av USB-enheten pausas halvvägs när batteriet och USB-enheten laddas samtidigt. Batteriet är fulladdat. Detta är inte ett fel. Laddaren pausar USB-laddning i ungefär 5 sekunder medan den kontrollerar ifall batteriet har laddats färdigt. Laddning av USB-enheten påbörjas inte när batteriet och USB-enheten laddas samtidigt. Den återstående batterikapaciteten är mycket låg. Detta är inte ett fel. När batterikapaciteten når en viss nivå påbörjas USB-laddning automatiskt. 0000BookWR14DBDL2.indb920000BookWR14DBDL2.indb92 2020/07/2915:33:152020/07/2915:33:1593 Dansk Et øjebliks uopmærksomhed, mens det elektriske værktøj anvendes, kan medføre alvorlig personskade. b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller. Ved brug af sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, når disse er påkrævet, reduceres antallet af personskader. c) Undgå utilsigtet start af værktøjet. Kontrollér, at kontakten er slået fra, før værktøjet sluttes til lysnettet og/eller batteripakke, eller før du samler værktøjet op eller bærer på det. Hvis du har fi ngeren på kontakten, når du bærer værktøjet, eller kontakten er slået til, når det elektriske værktøj tilføres strøm, øges risikoen for ulykker. d) Afmonter alle justeringsnøgler eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller en anden type nøgle, der sidder fast på en af det elektriske værktøjs roterende dele, kan medføre personskade.

1) Sikring på arbeidsområdet

Model č. Série č. Datum nákupu Jméno a adresa zákazníka Jméno a adresa prodejce (Prosíme o razítko se jménem a adresou prodejce) Svenska Türkçe GARANTICERTIFIKAT Modellnr Serienr Inköpsdatum Kundens namn och adress Försäljarens namn och adress (Stämpla försäljarens namn och adress)

Vi förklarar på eget ansvar att produkten batteridriven mutterdragare, identifi erad enligt typ och särskild identifi kationskod *1), överensstämmer med alla relevanta krav i direktiven *2) och standarderna *3). Teknisk fi l enligt *4) – Se nedan. Den europeiska standardansvariga på representationskontoret i Europa är auktoriserad att sammanställa den tekniska fi len. Denna försäkran gäller för produkten med tillhörande CE-märkning.
