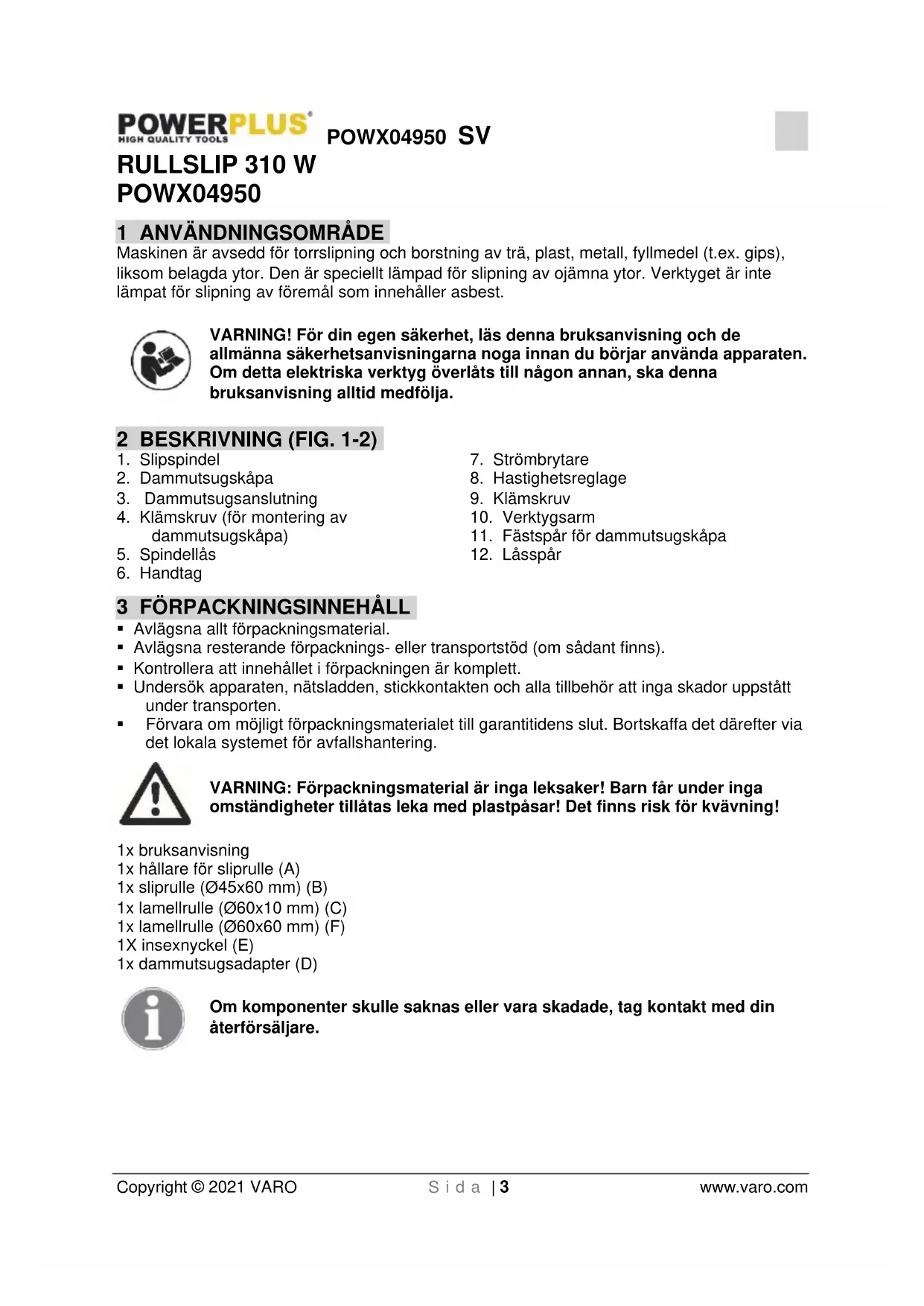

BRUKSANVISNING POWX04950 PowerPlus

5.4 Användning och skötsel av elektriska verktyg .................................................... 5

8.1 Igångsättning och avstängning ............................................................................ 8

Maskinen är avsedd för torrslipning och borstning av trä, plast, metall, fyllmedel (t.ex. gips), liksom belagda ytor. Den är speciellt lämpad för slipning av ojämna ytor. Verktyget är inte lämpat för slipning av föremål som innehåller asbest. VARNING! För din egen säkerhet, läs denna bruksanvisning och de allmänna säkerhetsanvisningarna noga innan du börjar använda apparaten. Om detta elektriska verktyg överlåts till någon annan, ska denna bruksanvisning alltid medfölja. 2 BESKRIVNING (FIG. 1-2)

4. Klämskruv (för montering av

8. Hastighetsreglage

11. Fästspår för dammutsugskåpa

Avlägsna allt förpackningsmaterial. Avlägsna resterande förpacknings- eller transportstöd (om sådant finns). Kontrollera att innehållet i förpackningen är komplett. Undersök apparaten, nätsladden, stickkontakten och alla tillbehör att inga skador uppstått under transporten. Förvara om möjligt förpackningsmaterialet till garantitidens slut. Bortskaffa det därefter via det lokala systemet för avfallshantering. VARNING: Förpackningsmaterial är inga leksaker! Barn får under inga omständigheter tillåtas leka med plastpåsar! Det finns risk för kvävning! 1x bruksanvisning 1x hållare för sliprulle (A) 1x sliprulle (Ø45x60 mm) (B) 1x lamellrulle (Ø60x10 mm) (C) 1x lamellrulle (Ø60x60 mm) (F) 1X insexnyckel (E) 1x dammutsugsadapter (D) Om komponenter skulle saknas eller vara skadade, tag kontakt med din återförsäljare.POWX04950 SV Copyright © 2021 VARO S i d a | 4 www.varo.com 4 SYMBOLER Följande symboler används i bruksanvisningen och/eller på maskinen:

Anger risk för person- eller maskinskada.

Studera bruksanvisningen före användning.

Bär alltid skyddsglasögon.

Överensstämmer med tillämpliga europeiska säkerhetsstandarder.

Bär alltid andningsskydd.

Maskin klass II – dubbel isolering, jordad kontakt behövs ej. 5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG Studera noga samtliga säkerhetsanvisningar och andra anvisningar. Uraktlåtenhet att följa säkerhetsanvisningar och andra anvisningar kan medföra risk för elektriska stötar, brand och/eller allvarliga personskador. Spar alla säkerhetsanvisningar och andra anvisningar för framtida konsultation. Den nedan använda termen „elektriskt verktyg“ i säkerhetsanvisningarna avser nätdrivna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.

Håll arbetsplatsen i god ordning och väl upplyst. Oordning och dåligt upplysta arbetsplatser inbjuder till olyckor. Arbeta inte med elektriska verktyg i en omgivning där explosionsrisk föreligger, där det finns lättantändliga vätskor, gaser eller damm. Elektriska verktyg alstrar gnistor som kan antända damm och ångor. Håll barn och kringstående personer på avstånd vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan få dig att tappa kontrollen över verktyget.

5.2 Elektrisk säkerhet

Kontrollera alltid att nätspänningen överensstämmer med den på märkplåten angivna. Verktygets stickkontakt måste passa till eluttaget. Stickkontakten får under inga omständigheter ändras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inte ändrats och eluttag som överensstämmer med dessa minskar risken för elektriska stötar som kan vara dödliga. Undvik kroppskontakt med jordade föremål som rörledningar, värmeelement, spisar och kylskåp. Det föreligger större risk för elektriska stötar om din kropp är jordad. Håll verktyget borta från regn och fuktiga förhållanden. Vatten som trängt in i ett elektriskt verktyg ökar risken för elektriska stötar. Se till att inga skador uppstår på nätsladden. Bär aldrig eller häng upp verktyget i nätsladden och dra aldrig i den för att dra ur stickkontakten. Håll sladden borta från stark värme, olja, vassa föremål och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektriska stötar. När det elektriska verktyget används utomhus ska uteslutande förlängningskablar avsedda för utomhusbruk användas. Användningen av en för utomhusbruk avsedd förlängningskabel minskar risken för elektriska stötar.POWX04950 SV Copyright © 2021 VARO S i d a | 5 www.varo.com Om det elektriska verktyget måste användas där det är fuktigt, anslut det till ett uttag som är skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risken för elektriska stötar.

5.3 Personlig säkerhet

Var uppmärksam. Koncentrera dig på vad du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg då du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador. Använd säkerhetsutrustning. Bär alltid skyddsglasögon. Säkerhetsutrustning som dammskyddsmask, halkfria säkerhetsskodon, skyddshjälm och hörselskydd, beroende på arbetets art, minskar risken för personskador. Undvik att verktyget sätts igång oavsiktligt. Kontrollera att strömbrytaren står i från-läge innan nätkontakten sätts i eluttaget. Att bära verktyget med fingret på strömbrytaren eller att sätta i nätkontakten med strömbrytaren i till-läge kan leda till olyckor. Avlägsna justerverktyg eller nycklar innan maskinen startas. Nycklar som lämnats kvarsittande i anslutning till någon rörlig del av verktyget kan resultera i personskador. Sträck dig inte för långt. Stå alltid säkert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktyget i oförutsedda situationer. Bär lämplig klädsel. Bär inte löst åtsittande kläder eller smycken. Håll hår, kläder och handskar borta från det elektriska verktyget. Löst åtsittande kläder, smycken och långt hår kan fastna i rörliga delar. Om det finns anordningar för att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa är anslutna och används på rätt sätt. Användningen av sådan utrustning minskar med damm förknippade risker.

5.4 Användning och skötsel av elektriska verktyg

Forcera inte verktyget. Använd det elektriska verktyg som bäst motsvarar det arbete som ska utföras. Med rätt verktyg, som får arbeta i den takt det är avsett för, utförs arbetet bättre och säkrare. Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren är farligt att använda och måste repareras. Dra nätkontakten ur eluttaget innan några inställningar av verktyget företas, före byte av arbetsverktyg, och då verktyget läggs åt sidan. Dessa förebyggande säkerhetsåtgärder förhindrar att verktyget oavsiktligt startas. Förvara elektriska verktyg som inte används utom räckhåll för barn. Låt inte personer som inte är förtrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg kan vara farliga i händerna på oerfarna användare. Underhåll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderligt och inte kärvar, och att de inte har sprickor eller skador som kan inverka menligt på verktygets funktion. Om verktyget har delar som är skadade, låt reparera det innan det åter används. Många olyckor orsakas av att man använder dåligt underhållna elektriska verktyg. Håll skärande verktyg skarpa och rena. Riktigt underhållna skärverktyg med skarpa skärkanter är mindre benägna att kärva eller fastna och lättare att bemästra. Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i överensstämmelse med dessa anvisningar och på det sätt som avsetts med denna speciella typ av verktyg, med beaktande av arbetsförhållandena och det arbete som ska utföras. Användningen av elektriska verktyg för andra ändamål än de de är avsedda för kan leda till olyckstillbud.

Låt endast kvalificerat fackfolk reparera verktyget med användande av originalreservdelar. Detta för att garantera att verktygets säkerhetsstandards vidmakthålls.POWX04950 SV Copyright © 2021 VARO S i d a | 6 www.varo.com

6 SÄKERHETSANVISNINGAR FÖR RULLSLIPAR

Håll maskinen i de isolerade handtagsytorna, eftersom sliprullen kan träffa sladden. Skador på en strömförande ledning kan göra att maskinens metalldelar blir strömförande och kan orsaka en elektrisk stöt. Brandrisk på grund av gnistbildning! Slipning av metaller ger upphov till gnistor. Var därför försiktig med att inte utsätta personer nära arbetsområdet för fara, och att inget brandfarligt material finns nära arbetsområdet. Vid slipning av trä, och särskilt vid slipning av material som kan ge upphov till skadligt damm, ska maskinen anslutas till lämpligt externt dammutsug. Se till att ventilationen är tillräcklig vid slipning av plast, färg, lack, etc. Rullslipen är avsedd för slipning av trä, plast, metall och spackel, samt målade ytor. Maskinen är endast lämpad för torrslipning. Slipa inte material som innehåller asbest. Asbest är cancerframkallande. Varning! Giftigt damm! Damm från material som blyfärg, vissa träslag, mineraler och metall kan vara hälsofarligt. Beröring eller inandning av sådant damm kan utgöra en hälsorisk för användaren eller personer i närheten av arbetsområdet. Använd skyddsglasögon och dammskyddsmask! Gör fast lösa arbetsstycken. Använd tvingar eller ett skruvstäd. Arbetsstycken bör aldrig hållas i handen. Placera aldrig handen bredvid eller framför maskinen eller arbetsytan du arbetar med, eftersom om maskinen glider finns risk för personskada. I händelse av fara, dra omedelbart stickkontakten ur eluttaget. Håll alltid sladden borta från maskinen och håll den bakom dig. Undvik kontakt med slipverktyget när det är i rörelse. Använd inte maskinen på fuktigt material eller fuktiga ytor. Närma maskinen till arbetsytan först när den uppnått fullt varv och lyft den från arbetsytan innan den slås av. Maskinen ska hållas stadigt med båda händerna under arbete. Se till att du står säkert. Vänta tills maskinen stannat helt innan du lägger den ifrån dig. Dra alltid stickkontakten ur eluttaget vid uppehåll i arbetet, speciellt vid ingrepp på maskinen (exempelvis byte av slipverktyg) och när den inte ska användas. 7 MONTERING Varning! Risk för personskada! Dra alltid stickkontakten ur eluttaget innan du gör något ingrepp på rullslipen.

7.1 Montera och demontera tillbehör (Fig. 1-2)

Håll spindellåsknappen intryckt och lossa fästskruven med insexnyckeln Skjut sliptillbehöret på verktygshållaren. Sätt tillbaka fästskruven. Slipningstillbehör kan bara monteras på ett sätt. Slipningstillbehöret måste glida på lätt. Försök inte tvinga det på verktygshållaren. Kontrollera att sliptillbehöret har rätt rotationsriktning. Montera slipvalsen enligt beskrivningen ovan. Tryck på spindellåsknappen och vrid slipmaskinen för hand tills spindellåset greppar. Vrid slipbandet moturs tillsammans med slitsarna på slipvalsen.POWX04950 SV Copyright © 2021 VARO S i d a | 7 www.varo.com

7.2 Montering av dammutsugskåpa (Fig. 3)

Sätt dammutsugskåpan (2) i de två fästspåren (11) på verktygsarmen (10). Dra åt klämskruven (4). Dammutsugskåpan (2) är därmed säkert installerad på verktygsarmen (10).

7.3 Inställning av dammutsugskåpan (Fig. 4)

Ställ in dammutsugskåpan (2) så att damm och gnistor inte riktas mot operatören. Dammutsugskåpan (2) kan ställas in att täcka slipspindeln från olika vinklar. Vrid kåpan i låsspåren (12) tills den täcker önskad vinkel. Efter installation, lossa klämskruven (4) och rotera dammutsugskåpan (2) mot handtaget (6) så att den skyddar operatören beroende på det arbete som ska utföras och dra åter åt klämskruven (4). Dammutsugskåpan (2) kan låsas på plats i olika lägen.

7.4 Externt dammutsug

Explosionsrisk! En särskild stoftavskiljare måste användas för explosiva damm/luftblandningar. Brandrisk på grund av gnistbildning! Använd inte dammutsug vid arbete på metall. Brandrisk! Användning av elverktyg som kan anslutas till en dammsugare via dammutsug utgör en brandrisk! Ogynnsamma förhållanden, t.ex. gnistbildning - vid slipning av metall eller metallbitar i trä - kan antända trädamm inuti dammsugarpåsen. Detta kan särskilt inträffa om trädamm blandas med färgpartiklar eller andra kemikalier och slipdammet är varmt vid långa arbetspass. Se därför till att vara extra försiktig vid slipning av dessa material och skydda maskinen från överhettning och göra uppehåll för att tömma dammsugarpåsen. Bär dammskyddmask!

7.4.1 Anslutning av dammsugarslang (Fig. 5)

Skjut dammutsugsadaptern (D) i anslutningsöppningen på dammutsugskåpan (2). Skjut slangen från en tillförlitlig dammsugare (t ex en verkstadsdammsugare) i dammutsugsadaptern (D).

7.4.2 Borttagande av dammsugarslang

Dra dammsugarslangen ur dammutsugsadaptern. 8 ANVÄNDNING Risk för personskada! Dra alltid stickkontakten ur eluttaget innan du gör något ingrepp på rullslipen. Maskinen ska hållas stadigt med båda händerna under arbete. Se till att du står säkert. För att arbeta säkert ska maskinen alltid hållas med båda händerna. Kontrollera nätspänningen! Nätspänningen måste överensstämma med vad som står angivet på maskinens märkplåt.POWX04950 SV Copyright © 2021 VARO S i d a | 8 www.varo.com

8.1 Igångsättning och avstängning

För att starta maskinen skjut strömbrytaren (7) hela vägen åt höger och sedan framåt så att den visar '1'. För att spara ström, ha maskinen påslagen endast vid användning. För att stänga av maskinen, skjut strömbrytaren (7) bakåt så att den står på "0". Kontrollera maskinen före användning. Rullslipen måste vara korrekt installerad och rotera fritt. Utför en testkörning på minst en minut utan belastning. Använd inte skadade eller vibrerande slipverktyg. Skadade slipverktyg kan spricka och orsaka personskada.

8.2 Val av slipverktyg

Välj slipverktyg efter slipytans form och det material som ska slipas. Välj kornstorlek beroende på hur mycket som ska slipas bort. Slipverktyg Ytstruktur Korn Sliprulle Rak Platt Medium

Lamellrulle (60 mm) Böjd Ojämn Medium

Mängden avlägsnat material och ytkvaliteten bestäms i huvudsak av valet av slipverktyg, hastighetsinställningen och det på slipverktyget utövade trycket. Endast slipverktyg i gott skick ger bra slipprestanda och är skonsamma mot maskinen. Använd endast originalsliptillbehör.

8.4 Förinställning av hastighet

Använd hastighetsreglaget (8) för att förinställa önskad hastighet för den slipning som ska göras. Den ideala hastigheten varierar beroende på arbetsytan och det material som slipas. Testa alltid först bästa hastighet på en provbit. Följande tabell innehåller rekommenderade men icke- bindande värden för att hjälpa dig välja. Angivelserna i tabellen nedan är rekommenderade värden: Användning Korn (Grovslipning / finslipning) Hastighet Finslipa lack 180/240 2/3 Reparera lack 120/240 4/5 Avlägsna lack 40/60

Avlägsna rost från stål 40/120

Sten 80/240 5/6POWX04950 SV Copyright © 2021 VARO S i d a | 9 www.varo.com Efter att ha arbetat på låga hastigheter under längre perioder bör du låta maskinen gå med maximal hastighet på tomgång i ca. 3 minuter för att låta den svalna.

Slå på maskinen, håll slipverktygets hela yta i kontakt med arbetsytan, och flytta det över arbetsstycket med användning av måttligt tryck. Var noga med att fördela trycket jämnt på arbetsverktyget för att förlänga dess livslängd. Överdrivet tryck på slipverktyget ger inte bättre slipprestanda men högre förslitning på maskinen och slipverktyget. Använd inte ett slipverktyg som har använts på metall för andra material.

9 UNDERHÅLL OCH RENGÖRING

RISK FÖR PERSONSKADA! Dra alltid stickkontakten ur eluttaget innan du gör något ingrepp på rullslipen. Använd inte vassa föremål för att rengöra maskinen. Låt inga vätskor kommer in i maskinen, den kan i så fall ta skada. Kolborstarna ska alltid bytas av en auktoriserad serviceverkstad. I övrigt är maskinen underhållsfri. Rengör maskinen regelbundet, helst omedelbart efter avslutat arbete. Använd en torr trasa för att rengöra höljet. Under inga omständigheter får bensin, lösningsmedel eller rengöringsmedel användas vilka angriper plasten. Använd en dammsugare för att djuprengöra maskinen. Ventilationsöppningarna måste alltid hållas fria. Använd en borste för att avlägsna damm som fastnat på maskinen. 10 TEKNISKA DATA Märkspänning 230 V (AC) Märkfrekvens 50 Hz Märkeffekt 310 W Varvtal 1600-3000 v/min Spindeldiameter 10 mm Sladdlängd 3 m 11 BULLER Bulleremissionsvärden uppmätta enligt tillämplig standard. (K=3) Ljudtrycksnivå LpA 80 dB(A) Ljudeffektnivå LwA 91 dB(A) OBS! Bär hörselskydd när ljudtrycket överstiger 85 dB(A). aw (Vibration) 4,2 m/s² K = 1,5 m/s²POWX04950 SV Copyright © 2021 VARO S i d a | 10 www.varo.com 12 GARANTI Produkten garanteras för en 36 månaders period gällande från den förste användarens inköpsdatum. Garantin täcker alla material- och tillverkningsfel med undantag för batterier och laddare. Den omfattar inte heller: defekter uppkomna på normala förslitningsdelar såsom kullager, borstar, kablar, stickkontakter eller tillbehör som borrar, bits, sågklingor etc.; vidare skador eller defekter som uppkommit genom vanvård, olyckor eller vidtagna förändringar av produkten; ej heller kostnader för transport. Skador och/eller defekter som uppkommit på grund av felaktig användning av verktyget omfattas inte av garantibestämmelserna. Vi frånsäger oss allt ansvar för eventuell kroppsskada som uppstått på grund av felaktig användning av verktyget. Reparationer får endast utföras av en auktoriserad serviceverkstad för Powerplus verktyg. Ytterligare information kan erhållas per telefon på nummer 0032-3-292 92 90. Eventuella transportkostnader skall betalas av kunden, om inte annat har avtalats skriftligen. Likaledes kan inga garantianspråk ställas om skadan på apparaten uppkommit som en följd av åsidosatt underhåll eller överbelastning. Absolut undantagna från garantin är skador uppkomna genom vätska som trängt in, överdrivet utsättande för damm, medveten skada (avsiktlig eller genom grov vårdslöshet), olämplig användning (användning för ändamål för vilka apparaten inte lämpar sig), okunnig användning (t.ex. utan att respektera i denna bruksanvisning givna anvisningar), osakkunnig montering, blixtnedslag, felaktig nätspänning. Denna uppräkning gör inte anspråk på att vara fullständig. Godkända garantianspråk kan inte medföra förlängning av garantiperioden eller påbörjande av en ny garantiperiod i den händelse apparaten ersatts med en ny. Apparat eller delar som bytts ut under garantin, blir därigenom Varo NV:s egendom. Vi förbehåller oss rätten att avvisa alla garantiansökningar där inköpet inte kan bestyrkas eller om det står klart att produkten inte underhållits på rätt sätt (rena ventilationsspringor, kolborstarna regelbundet servade…) Inköpskvittot måste sparas som bevis för inköpsdatum. Verktyget, som inte får ha tagits isär, måste returneras till återförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastförpackning (om tillämpligt för produkten) tillsammans med inköpsbeviset.

När utrustningen efter långvarigt bruk tjänat ut och behöver ersättas, får den inte slängas med hushållssoporna, utan ska deponeras på ett miljömässigt säkert sätt. Avfall härrörande från elektrisk utrustning får inte slängas med hushållssoporna. Lämna elektrisk och elektronisk utrustning på avsedda uppsamlingsplatser för återvinning. Kontakta lokala myndigheter eller din lokala återförsäljare för information om hur förbrukade produkter ska returneras.POWX04950 SV Copyright © 2021 VARO S i d a | 11 www.varo.com

14 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIEN, förklarar att, Produkt: Rullslip 310 W Varumärke: POWERplus Modell: POWX04950 överensstämmer med väsentliga krav och andra relevanta bestämmelser i tillämpliga europeiska direktiv, baserat på tillämpningen av europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten gör denna deklaration ogiltig. Europeiska direktiv (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet): 2011/65/EU 2006/42/EC 2014/30/EU Europeiska harmoniserade standarder (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet): EN62841-1: 2015 EN62841-2-4: 2014 EN55014-1: 2017 EN55014-2: 2015 EN61000-3-2: 2014 EN61000-3-3: 2013 Ansvarig för den tekniska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Undertecknad agerar på uppdrag av företagets VD, Philippe Vankerkhove Tillämpningsansvarig - Registrerings- och regelfrågor 02/12/2020, Lier - BelgienPOWX04950 FI Copyright © 2021 VARO S i v u | 1 www.varo.com 1 KÄYTTÖ .......................................................................................... 2
