MANUAL DE UTILIZADOR POWX04950 PowerPlus

5.4 Manuseamento e emprego de ferramentas elétricas com precaução ......................... 4

7.2 Instalar a cobertura da extração de pó (Fig. 3) .............................................................. 6

7.3 Ajustar a cobertura da extração de pó (Fig. 4) .............................................................. 6

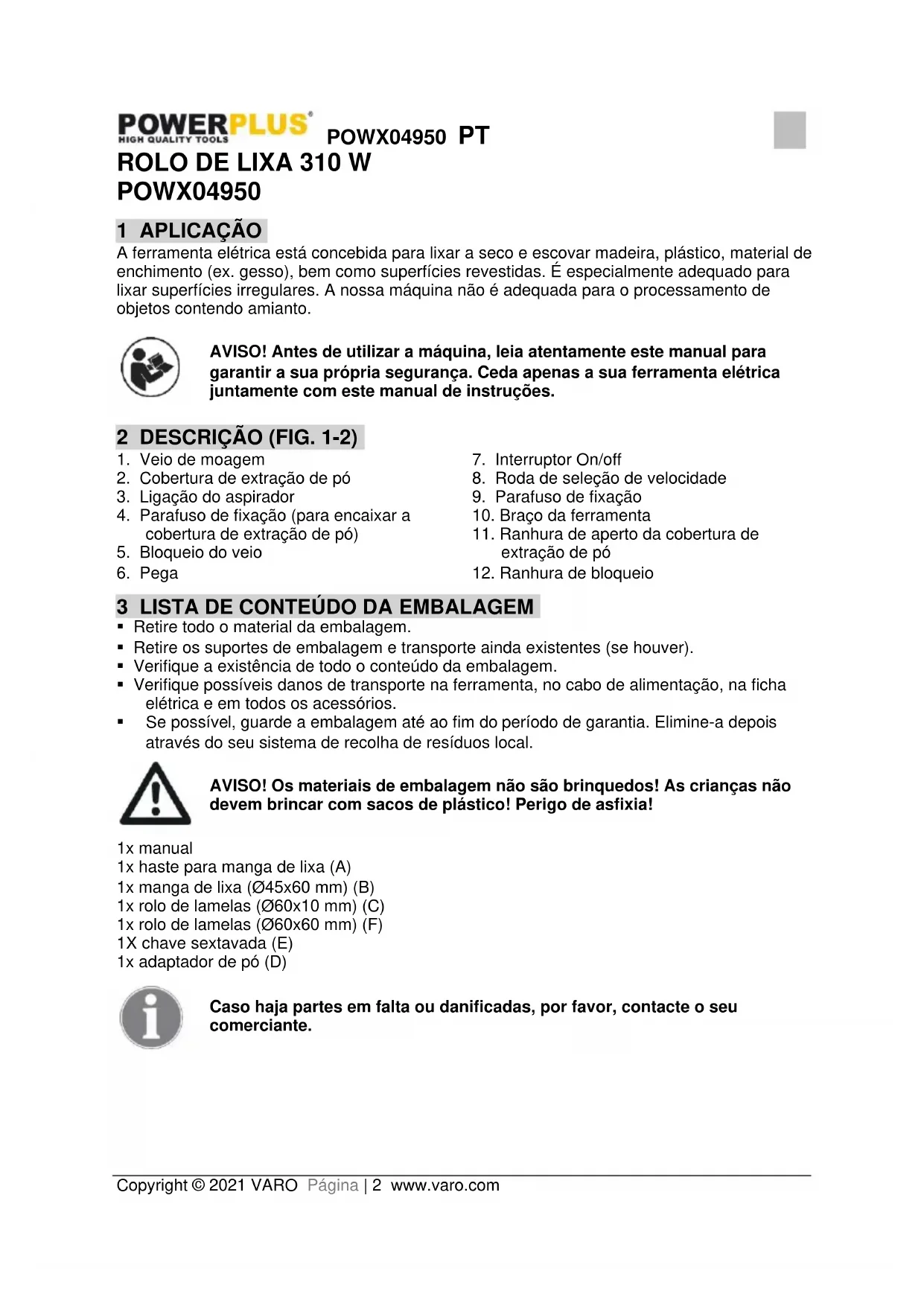

POWX04950 1 APLICAÇÃO A ferramenta elétrica está concebida para lixar a seco e escovar madeira, plástico, material de enchimento (ex. gesso), bem como superfícies revestidas. É especialmente adequado para lixar superfícies irregulares. A nossa máquina não é adequada para o processamento de objetos contendo amianto. AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções. 2 DESCRIÇÃO (FIG. 1-2)

2. Cobertura de extração de pó

3. Ligação do aspirador

4. Parafuso de fixação (para encaixar a

cobertura de extração de pó)

8. Roda de seleção de velocidade

9. Parafuso de fixação

10. Braço da ferramenta

12. Ranhura de bloqueio

3 LISTA DE CONTEÚDO DA EMBALAGEM

Retire todo o material da embalagem. Retire os suportes de embalagem e transporte ainda existentes (se houver). Verifique a existência de todo o conteúdo da embalagem. Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios. Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local. AVISO! Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia! 1x manual 1x haste para manga de lixa (A) 1x manga de lixa (Ø45x60 mm) (B) 1x rolo de lamelas (Ø60x10 mm) (C) 1x rolo de lamelas (Ø60x60 mm) (F) 1X chave sextavada (E) 1x adaptador de pó (D) Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante.POWX04950 PT Copyright © 2016 VARO Página | 3 www.varo.com 4 SÍMBOLOS Neste manual e/ou na máquina são utilizados os seguintes símbolos:

Atenção: risco de ferimentos ou eventuais danos na ferramenta.

Use luvas de proteção.

Leia cuidadosamente as instruções antes da utilização.

Use sempre proteção ocular.

Em conformidade com os padrões de segurança das Diretivas Europeias aplicáveis.

Use sempre uma mascara contra o pó.

Máquina classe II – Isolamento duplo – Não necessita de tomada com terra.

5 PROCEDIMENTOS GERAIS DE SEGURANÇA

Leia todos os avisos de segurança e todas as instruções. O não-cumprimento dos avisos e instruções podem provocar choque elétrico, incêndio e /ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O conceito utilizado a seguir de „Ferramenta elétrica” refere-se a ferramentas elétricas com cabo de alimentação (cabo elétrico) ou alimentação por bateria (sem cabo elétrico).

5.1 Área de trabalho

Mantenha a sua área de trabalho limpa e arrumada. A desordem e áreas de trabalho com pouca iluminação podem desencadear acidentes. Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas, as quais podem inflamar as poeiras ou vapores. Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Em caso de distração, pode perder o controlo sobre o aparelho.

5.2 Segurança elétrica

Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de características. A ficha de ligação do aparelho tem que encaixar corretamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque elétrico. Evite o contacto físico com superfícies ligadas à terra, tais como tubagens, aparelhos de aquecimento, fogões e frigoríficos. Existe um risco agravado de choque elétrico, se tiver contacto físico com terra. Mantenha o aparelho afastado de chuva ou humidade. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico. Não danifique o cabo. Não utilize o cabo elétrico para segurar ou pendurar o aparelho ou para puxar a ficha da tomada. Mantenha o cabo elétrico afastado do calor, óleo, arestas afiadas ou de peças de aparelhos em movimento. Os cabos elétricos danificados ou dobrados aumentam o risco de choque elétrico.POWX04950 PT Copyright © 2016 VARO Página | 4 www.varo.com Se trabalhar com uma ferramenta elétrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque elétrico. Caso não seja possível evitar operar a ferramenta elétrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque elétrico.

5.3 Segurança pessoal

Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta elétrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distração durante a utilização do aparelho pode provocar ferimentos graves. Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, assim como máscaras anti-poeiras, calçado de segurança antiderrapante, capacete de segurança ou proteção auricular, conforme o tipo e aplicação da ferramenta elétrica, diminui o risco de ferimentos. Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição “OFF (0)” (desligado), antes de inserir a ficha na tomada. Se tiver o dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente elétrica com o interruptor ativado, podem resultar acidentes. Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos. Não se sobreponha demasiado. Tenha atenção a uma postura correta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas. Use vestuário apropriado. Não use roupas largas nem jóias. Mantenha o cabelo, roupa e luvas a trabalhar afastados de peças em movimento. As roupas soltas, jóias ou cabelos compridos soltos podem ser apanhados pelas peças em movimento. Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados corretamente. A utilização destes dispositivos diminui os riscos associados a poeiras.

5.4 Manuseamento e emprego de ferramentas elétricas com precaução

Não sobrecarregue o aparelho. Utilize a ferramenta elétrica indicada para o seu trabalho. Com a ferramenta elétrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas. Não utilize uma ferramenta elétrica com o interruptor danificado. Uma ferramenta elétrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada. Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho. Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas elétricas são perigosas, se forem utilizadas por pessoas inexperientes. Faça a manutenção do aparelho com cuidado. Inspecione se as peças móveis do aparelho funcionam corretamente e não bloqueiam, se as peças estão partidas ou danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar as peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorreta das ferramentas elétricas. Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correta, bloqueiam menos e são mais fáceis de manusear.POWX04950 PT Copyright © 2016 VARO Página | 5 www.varo.com Utilize a ferramenta elétrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção as condições a trabalhar e a tarefa a executar. O emprego das ferramentas elétricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.

5.5 Assistência técnica

Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém. 6 INSTRUÇÕES DE SEGURANÇA PARA ROLOS DE MOAGEM Segure o dispositivo através das superfícies das pegas isoladas, pois a manga de lixa pode atingir o cabo de alimentação da ferramenta. Danificar um fio vivo pode ativar peças de metal do dispositivo e provocar choque elétrico. Risco de incêndio devido a faíscas! Os metais de moagem produzem faíscas. Assim sendo, tenha muito cuidado para não colocar pessoas em perigo e para que não existam chamas próximas da área de trabalho. Ao trabalhar em madeira e, especialmente, ao trabalhar em material que possa produzir pó prejudicial, ligue o dispositivo a uma extração de pó externa adequada. Garanta a ventilação adequada ao operar em plásticos, tinta, verniz, etc. A escova de lixa está concebida para moer áreas em madeira, plástico, metal e massa corrida, bem como superfícies pintadas. Use apenas o dispositivo para moagem a seco. Não opere em materiais que contenha amianto. O amianto é considerado cancerígeno. Aviso! Pó tónico! O pó de materiais como tinta com chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos. Tocar e inalar este tipo de pó pode apresentar um perigo para o utilizador ou pessoas nas proximidades. Use óculos de segurança e uma máscara de pó! Fixe a peça de trabalho. Use grampos ou um torno para fixar a peça de trabalho. É muito mais seguro do que segurar com a sua mão. Nunca coloque a sua mão próximo ou à frente do dispositivo e da superfície em que está a trabalhar pois um deslize representa um risco de ferimentos. No caso de perigo, retire imediatamente a ficha da tomada. Coloque sempre o cabo afastado do equipamento e para a parte traseira. Evite o contacto com a manga de lixa em movimento. N\ao opere em materiais molhados ou superfícies húmidas. Aplique sempre o dispositivo na superfície de trabalho ao ligar. Quando a tarefa estiver concluída, levante o dispositivo das peças de trabalho antes de desligar. Segure sempre firmemente o dispositivo com ambas as mãos durante o trabalho. Certifique-se de que dispõe de um apoio sólido. Permita que o aparelho fique imobilizado e desligue antes de pousar. Retire sempre a ficha da tomada antes de fazer pausas, especialmente, ao trabalhar no dispositivo (ex. substituir papel de lixa) e durante períodos de não utilização. 7 MONTAGEM Aviso! Risco de ferimento! Retire sempre a ficha da tomada antes de trabalhar na escova de lixa.

7.1 Encaixar e remover acessórios (Fig. 1-2)

Pressione o botão de bloqueio do fuso. Remova o parafuso de fixação com uma chave sextavada. Empurre o acessório de lixa no suporte da ferramenta.POWX04950 PT Copyright © 2016 VARO Página | 6 www.varo.com Volte a encaixar o parafuso de fixação para fixar. Os acessórios de lixa apenas podem ser encaixados de uma forma. O acessório de lixa tem de deslizar para encaixar facilmente. Não tente forçar para o encaixar no suporte da ferramenta. Verifique a direção correta do acessório de lixa. Encaixe o rolo de lixa como descrito acima. Pressione o botão de bloqueio do fuso e rode a lixadeira manualmente até que o bloqueio do fuso engate. Rode a correia de lixa no sentido contrário aos ponteiros do relógio com as ranhuras no rolo de lixa.

7.2 Instalar a cobertura da extração de pó (Fig. 3)

Insira a cobertura da extração de pó (2) nas duas ranhuras de aperto (11) no braço da ferramenta (10) com alguma resistência. Aperte o parafuso de fixação (4). A cobertura de extração de pó (2) está agora firmemente instalada no braço da ferramenta (10).

7.3 Ajustar a cobertura da extração de pó (Fig. 4)

Ajuste a cobertura da extração de pó (2) para que o pó e as faíscas não atinjam o utilizador. A cobertura da extração de pó (2) pode tapar o veio de moagem a partir de diversos ângulos. Use as ranhuras de bloqueio (12) para este fim. A seguir à instalação, solte o parafuso de fixação (4), rode a cobertura de extração de pó (2) em direção à pega (6) de acordo com a aplicação e a peça de trabalho e aperte o parafuso de fixação (4). A cobertura de extração de pó (2) bloqueia em posição em diversas posições.

7.4 Extração externa

Perigo de explosão! Deve ser usado um extrator de pó especial para pós explosivos/misturas de ar. Perigo de incêndio devido a faíscas! Não use extração de pó ao trabalhar em metal. Perigo de incêndio! Usar ferramentas elétricas que podem ser ligadas a um aspirador usando extração de pó representa um perigo de incêndio. Condições desfavoráveis, ex. faíscas - ao moer metal ou peças de metal em madeira - podem incendiar madeira dentro do saco do aspirador. Isto podem ocorrer, especialmente, se o pó de madeira estiver misturado com partículas de tinta ou outros químicos e o produto base estiver quente após longos períodos de tempo. Assim sendo, certifique-se de evitar o sobreaquecimento do produto base e do dispositivo e esvazie sempre o saco do aspirador antes de fazer uma pausa. Use uma máscara do pó!POWX04950 PT Copyright © 2016 VARO Página | 7 www.varo.com

7.4.1 Ligar a mangueira de extração de pó (Fig. 5)

Deslize o adaptador de vácuo (D) na abertura de conexão da cobertura de extração de pó (2). Deslize a mangueira de uma extração de pó fiável (ex. uma aspirador de oficina) para o adaptador do aspirador (D).

7.4.2 Remover a mangueira do extrator de pó

Remova a mangueira da unidade de extração de pó. 8 OPERAÇÃO Risco de ferimentos! Retire sempre da ficha da tomada antes de operar com a escova de lixa. Segure firmemente a ferramenta elétrica com ambas as mãos durante o trabalho e garanta um apoio estável. Segurar a ferramenta elétrica com ambas as mãos é mais seguro. Tenha atenção à voltagem da tomada! A voltagem da fonte de alimentação tem de corresponder às especificações na placa de características da ferramenta elétrica.

Para ligar a ferramenta elétrica, deslize o interruptor on/off (7) para a direita até ao máximo e, de seguida, para a frente para que o interruptor mostre ‘1’. Para poupar energia, apenas ligue a ferramenta elétrica quando estiver em utilização. Para desligar a ferramenta elétrica, deslize o interruptor on/off (7) para trás para que o interruptor mostre “0”. Verifique a ferramenta de moagem antes de usar. A ferramenta de moagem tem de estar devidamente instalada e rodar livremente. Realize um teste de funcionamento de, pelo menos, 1 minuto sem carga. Não use ferramentas de moagem danificadas, de vibrações incorretas. Ferramentas de moagem danificadas podem explodir e provocar ferimentos.

8.2 Selecionar a ferramenta de moagem

Selecione a ferramenta de moagem de acordo com a forma da superfície a trabalhar e o material a lixar. Selecione a areia de acordo com a remoção do material desejado. Ferramenta de moagem Formato da superfície Areia Manga de lixa Reto Plano Médio

Rolo de lamela (10 mm) Com pregas Médio

8.3 Instruções de trabalho

A remoção e a qualidade da superfície são essencialmente determinadas pela escolha da ferramenta de moagem, a configuração da velocidade e a pressão aplicada. Apenas ferramentas de moagem em bom estado irão assegurar um desempenho de moagem de boa qualidade e poupar a ferramenta.POWX04950 PT Copyright © 2016 VARO Página | 8 www.varo.com Use apenas acessórios de moagem originais.

8.4 Predefinir a velocidade

Use a roda de velocidade (8) para também pré-selecionar a velocidade pretendida durante a operação. A velocidade ideal da correia varia de peça para peça ou de material para material a trabalhar. Determine sempre a melhor velocidade respetivamente numa peça de teste. A tabela que se segue contém valor não vinculativos para o ajudar na seleção. As especificações na tabela que se segue são valores recomendados: Utilização Areia (moagem grosseira/ acabamento) Definir velocidade Lixar verniz 180/240 2/3 Reparar verniz 120/240 4/5 Remover verniz 40/60

Remover ferrugem de aço 40/120

Aço inoxidável 80/240

Pedra 80/240 5/6 Após trabalhar a baixas velocidades por longos períodos de tempo, deve permitir que a ferramenta elétrica funcione à velocidade máxima em ralenti por aprox. 3 minutos para arrefecer.

Ligue a ferramenta elétrica, aplique toda a superfície de lixa na superfície a trabalhar e mova-a ao longo da peça de trabalho aplicando pressão moderada. Certifique-se de aplicar pressão regular para prolongar a vida das ferramentas de moagem. Aumentar excessivamente a pressão de aplicação não irá garantir um elevado desempenho de lixa mas mais desgaste na ferramenta elétrica e nas ferramentas de moagem. Não use uma ferramenta de moagem que tenha sido usada para metal em outros materiais.POWX04950 PT Copyright © 2016 VARO Página | 9 www.varo.com

9 MANUTENÇÃO E LIMPEZA

RISCO DE FERIMENTOS! Desligue o dispositivo e retire a ficha da tomada antes de realizar qualquer trabalho no dispositivo. Não use objetos afiados para limpar o dispositivo. Não permita a entrada de líquidos no dispositivo. Ignorar este aviso poderá danificar o dispositivo. Substitua sempre escovas de carvão num serviço ou numa oficina especializada autorizada. O dispositivo não necessita de mais manutenção. Limpe regularmente o dispositivo, preferencialmente, sempre imediatamente após o trabalho de acabamento. Use um pano seco para limpar a caixa. Em nenhuma circunstância deve usar petróleo, solventes ou agentes de limpeza que atacam o plástico. Irá necessitar de um aspirador para limpar o dispositivo a fundo. As ventilações devem estar sempre limpas. Use uma escova para remover o pó agarrado ao dispositivo.

10 DETALHES TÉCNICOS

Tensão nominal 230 V Frequência nominal 50 Hz Potência nominal 310 W Velocidade de rotação 1600-3000 min-1 Diâmetro do eixo 10 mm Comprimento do cabo 3 m 11 RUÍDO Valores de emissão sonora, medidos em conformidade com a norma relevante. (K= 3) Nível de pressão acústica LpA 80 dB(A) Nível de potência acústica LwA 91 dB(A) ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A). aw (Vibração) 4,2 m/s² K = 1,5 m/s²POWX04950 PT Copyright © 2016 VARO Página | 10 www.varo.com 12 GARANTIA Este produto tem uma garantia de um período de 36 meses efetivos, a partir da data de aquisição pelo primeiro utilizador. Esta garantia cobre todas as falhas do material ou produção, excluindo: baterias, carregadores, peças com defeito por desgaste de utilização normal, como rolamentos, escovas, cabos e tomadas ou acessórios como brocas, lâminas de serra, etc., danos ou defeitos que sejam resultado de utilização indevida, acidentes ou alterações, nem os custos de transporte. Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia. Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta. As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus. A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90. Quaisquer custos de transporte devem sempre ser imputados ao cliente, exceto se acordado de outra forma por escrito. Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga. Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorreta, queda de raio, voltagem de rede incorreta. Esta lista não é restritiva. Nunca a aceitação de reivindicações de garantia pode levar ao prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho. Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV. Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado corretamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade, ...) Deverá guardar o seu talão de compra como prova de aquisição do produto. A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra). 13 MEIO-AMBIENTE Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura. O lixo produzido pelas máquinas elétricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existam instalações adequadas. Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.POWX04950 PT Copyright © 2016 VARO Página | 11 www.varo.com

14 DECLARAÇÃO DE CONFORMIDADE

VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Bélgica, declara que, designação do aparelho: Rolo de lixa 310 W Marca: POWERplus Modelo nº.: POWX04950 se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração. Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura): 2011/65/EU 2006/42/EC 2014/30/EU Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura): EN62841-1 : 2015 EN62841-2-4 : 2014 EN55014-1 : 2017 EN55014-2 : 2015 EN61000-3-2 : 2014 EN61000-3-3 : 2013 Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. O signatário atua em nome da administração da empresa, Philippe Vankerkhove Assuntos Regulamentares – Gestor de Conformidade 02/12/2020, Lier - BelgiumPOWX04950 NO Copyright © 2021 VARO Side | 1 www.varo.com 1 BRUKSOMRÅDE ............................................................................ 2
