POWX04950 - шлайфмашина PowerPlus - Безплатно ръководство за потребителя

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWX04950 PowerPlus

5.4 Използване и грижи за електроинструмента .............................................. 5

7.4.1 Свързване на маркуча на прахоуловителя (фиг. 5) ............................................. 8

8.4 Предварително задаване на скоростта ........................................................ 9

• 8.5 Шлайфане p. 9
• 9 ПОДДРЪЖКА И ПОЧИСТВАНЕ p. 10
• 10 ТЕХНИЧЕСКИ СПЕЦИФИКАЦИИ p. 10
• 11 ШУМ p. 10
• 12 ГАРАНЦИЯ p. 11
• 13 ОКОЛНА СРЕДА p. 11

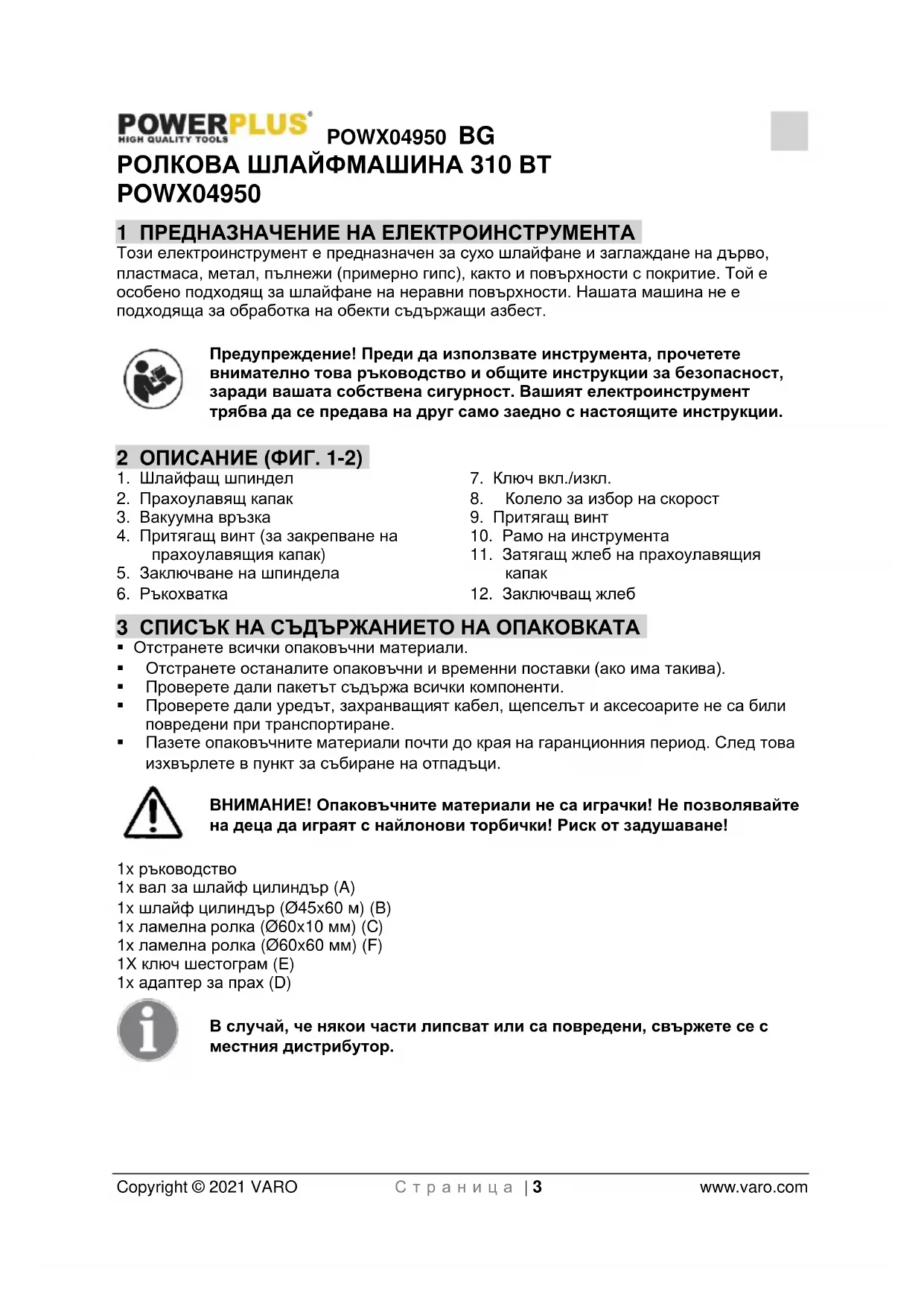

• POWX04950 BG Copyright © 2021 VARO С т р а н и ц а | 2 www.varo.com 14 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ POWX04950 BG Copyright © 2021 VARO С т р а н и ц а | 3 www.varo.com РОЛКОВА ШЛАЙФМАШИНА 310 ВТ POWX04950 1 ПРЕДНАЗНАЧЕНИЕ НА ЕЛЕКТРОИНСТРУМЕНТА Този електроинструмент е предназначен за сухо шлайфане и заглаждане на дърво, пластмаса, метал, пълнежи (примерно гипс), както и повърхности с покритие. Той е особено подходящ за шлайфане на неравни повърхности. Нашата машина не е подходяща за обработка на обекти съдържащи азбест. Предупреждение! Преди да използвате инструмента, прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашият електроинструмент трябва да се предава на друг само заедно с настоящите инструкции. 2 ОПИСАНИЕ (ФИГ. 1-2) p. 12

5. Заключване на шпиндела

8. Колело за избор на скорост

3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА Отстранете всички опаковъчни материали. Отстранете останалите опаковъчни и временни поставки (ако има такива). Проверете дали пакетът съдържа всички компоненти. Проверете дали уредът, захранващият кабел, щепселът и аксесоарите не са били повредени при транспортиране. Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събиране на отпадъци. ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване! 1x ръководство 1x вал за шлайф цилиндър (A) 1x шлайф цилиндър (Ø45x60 м) (B) 1x ламелна ролка (Ø60x10 мм) (C) 1x ламелна ролка (Ø60x60 мм) (F) 1X ключ шестограм (E) 1x адаптер за прах (D) В случай, че някои части липсват или са повредени, свържете се с местния дистрибутор.POWX04950 BG Copyright © 2021 VARO С т р а н и ц а | 4 www.varo.com 4 СИМВОЛИ В настоящия наръчник и/или върху машината са използвани следните символи:

Обозначава опасност от нараняване или повреда на инструмента.

Носете защитни ръкавици.

Преди да използвате машината, прочетете ръководството.

Винаги носете предпазни

В съответствие с важни приложими стандарти по безопасност на Европейски

Клас II – Машината е с двойна изолация; поради това заземителен проводник не е необходим. 5 ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА ЕЛЕКТРОИНСТРУМЕНТИ Прочетете всички предупреждения за безопасност и инструкции. Неспазването им може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът „електроинструмент” в предупрежденията се отнася за вашия захранван от мрежата (с кабел) или за работещ на батерии (без кабел) електроинструмент.

Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предпоставка за инциденти. Не работете с електроинструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Електроинструментите създават искри, които могат да запалят праха или парите. Не допускайте присъствие на деца или странични лица, когато работите с електроинструмент. Разсейването може да ви накара да загубите контрол върху

Винаги проверявайте дали захранващото напрежение съответства на напрежението, посочено върху табелката с номинални стойности Щепселите на електроинструментите трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте никакви щепсели- преходници със заземените електроинструменти. Щепселите, на които не са правени промени, и съответстващите им контакти ще намалят опасността от електрически удар. Не излагайте електроинструменти на дъжд и не ги оставяйте в мокра среда. Ако в електроинструмента влезе вода, тя ще увеличи риска от електрически удар. Не повреждайте и не злоупотребявайте с кабела. Никога не го използвайте за пренасяне, дърпане или изваждане от контакта на електроинструмент. Пазете кабела от топлина, масло, остри ръбове или движещи се части. Повредените или оплетени кабели увеличават риска от електрически удар. Когато работите с електроинструмент навън, използвайте удължителен кабел, подходящ за употреба на открито. Използването на такъв кабел намалява риска от електрически удар.POWX04950 BG Copyright © 2021 VARO С т р а н и ц а | 5 www.varo.com Ако използването на електро инструменти във влажна среда е неизбежно, използвайте захранващ източник с диференциална защита (RCD). Използването на RCD намалява риска от електрически удар.

5.3 Лична безопасност

Бъдете нащрек, внимавайте какво правите и използвайте здравия си разум, когато работите с електроинструменти. Не използвайте електроинструмента, когато сте уморени или сте под влиянието на наркотични вещества, алкохол или лекарства. Моментното невнимание при работа с електроинструменти може да доведе до сериозна телесна повреда. Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгащи се защитни обувки, каска или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията. Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на електроинструменти с пръст върху ключа за включване или включването им в контакта при ключ в положение включено създава предпоставки за инциденти. Преди да включите електроинструмента, отстранете всички регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на електроинструмента, може да доведе до нараняване. Не се пресягайте прекалено надалече. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над електроинструмента в неочаквани ситуации. Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от електроинструмента. Широките дрехи, бижутата или дългата коса, могат да се заплетат в движещите се части. Ако са предоставени устройства за свързването на приспособления за улавяне и събиране на прах, уверете се, че те са свързани и се използват правилно. Използването на тези устройства може да намали опасностите, свързани с праха.

5.4 Използване и грижи за електроинструмента

Не очаквайте от електроинструмента повече, отколкото той може да извърши. Използвайте правилния електроинструмент за съответното приложение. Правилният електроинструмент ще свърши работата по-добре и по-безопасно, при условията, за които е конструиран. Не използвайте електроинструмента, ако ключът за включване и изключване не работи. Електроинструмент със счупен ключ е опасен и трябва да бъде ремонтиран. Изключвайте щепсела от контакта, преди да настройвате, да сменяте принадлежности или да прибирате електроинструменти. Подобни предпазни мерки за безопасност намаляват риска от случайно пускане на електроинструмента. Съхранявайте електроинструментите, които не се използват, далеч от достъпа на деца и не позволявайте на лица, незапознати с електроинструменти или настоящите инструкции да работят с инструмента. Електроинструментите са опасни в ръцете на необучени потребители. Поддръжка. Проверявайте за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върху работата на електроинструмента. Ако електроинструментът се повреди, той трябва да бъде ремонтиран. Много инциденти са предизвикани от недобре поддържани електроинструменти. Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи ръбове е по-малко вероятно да се заклещят и се контролират по-лесно.POWX04950 BG Copyright © 2021 VARO С т р а н и ц а | 6 www.varo.com Използвайте механизирания инструмент, принадлежностите, сменяемите резци и т.н. в съответствие с тези инструкции и по начина, предвиден за съответния вид механизиран инструмент, като имате предвид работните условия и работата, която трябва да се извърши. Използването на механизирания инструмент за операции, различни от тези, за които е предназначен, може да доведе до опасна ситуация.

5.5 Сервизно обслужване

Осигурете сервизно обслужване на вашия електроинструмент само от квалифициран техник, който използва само стандартни резервни части. Това ще гарантира поддържането на задължителните стандарти за безопасност. 6 ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ЗА ШЛИФОВАЩИ ВАЛЯЦИ Дръжте устройството за повърхността на изолираната ръкохватка, тъй като шлайф цилиндърът може да удари захранващия кабел на инструмента. Повредата на кабел под напрежение, може да зареди металните части на уреда и да доведе до токов удар. Риск от пожар поради наличие на искри! Шлифоването на метал произвежда искри. Поради това бъдете много внимателни да не застрашите хора и да няма запалими обекти в близост до работната зона. Когато работите по дърво и особено, когато работите по материали, които могат да произведат вреден прах, свържете устройството към подходящ външен прахоуловител. Осигурете достатъчна вентилация, когато работите по пластмаса, боя, лак и др. Четката за шлайфане е проектирана за шлайфане на зони по дърво, пластмаса, метал и шпакловка, както и боядисани повърхности. Използвайте устройството единствено за сухо шлайфане. Не работете по материали съдържащи азбест. Азбестът се смята за канцерогенен. Предупреждение! Токсичен прах! Прах от материали като оловна боя, някои видове дърво, минерали и метал може да бъде вреден. Докосването или вдишването на този вид прах може да представлява опасност за потребителя или близкостоящи хора. Носете очила за безопасност и прахова маска! Обезопасете детайла. Използвайте стяга или менгеме, за да застопорите детайла. Това е много по-безопасно, от колкото да го държите в ръка. Никога не поставяйте ръката си в близост до или пред устройството и върху повърхността по която работите, тъй като подхлъзването, представлява риск от нараняване. В случай на опасност незабавно издърпайте главния щепсел от контакта. Винаги поставяйте захранващите кабели далеч от уреда и към задната му част. Избягвайте контакт с шлайф цилиндъра, когато е в движение. Не работете по мокри материали или навлажнени повърхности. Винаги поставяйте уреда върху работната повърхност, когато е включен. Когато работата е завършена, повдигнете уреда от детайла, преди да го изключите. Винаги дръжте здраво устройството с двете си ръце докато работите. Уверете се, че сте заели стабилна позиция. Оставете уредът да спре напълно и го изключете преди да го оставите. Винаги разкачвайте от контакта на захранването, преди да направите почивка, особено когато работите по устройството (примерно подмяна на шкурката) и когато не го използвате.POWX04950 BG Copyright © 2021 VARO С т р а н и ц а | 7 www.varo.com 7 МОНТАЖ Предупреждение! Риск от нараняване! Винаги разкачвайте от захранването, преди да работите по четката за шлайфане.

7.1 Поставяне и снемане на аксесоари (Фиг. 1-2)

Натиснете бутона за заключване на шпиндела. Отстранете притягащия вит с шестостенен ключ. Натиснете аксесоара за шлайфане върху държача на инструмента. Затегнете чрез ново поставяне на притягащия винт. Аксесоарите за шлайфaне могат да бъдат поставяни само по един начин. Аксесоарът за шлайфане трябва да се плъзне лесно. Не се опитвайте да гонасилвате върху държача на инструмента. Проверете правилната посока на аксесоара за шлифоване. Поставете ролката за шлайфане, както е описано по-горе. Натиснете бутона за заключване на шпиндела и завъртете шлайфмашината наръка, докато заключването на шпиндела се зацепи. Завъртете шкурката обратно на часовниковата стрелка подравнена с прорезите на ролката за шлайфане.

7.2 Монтиране на капака на прахоуловителя (Фиг. 3)

Вкарайте капака на прахоуловителя (2) в двата закрепващи жлеба (11) на рамото на инструмента (10), при леко съпротивление. Затегнете притягащия винт (4). Сега капакът на прахоуловителя (2) е стабилно монтиран върху рамото на инструмента (10).

7.3 Регулиране на капака на прахоуловителя (Фиг. 4)

Регулирайте капака на прахоуловителя (2), така че прах и искри да не се насочват към потребителя. Капакът на прахоуловителя (2) може да покрива шпиндела за шлайфане от различни ъгли. Използвайте закрепващите жлебове (12) за тази цел. Следвайки монтажа, разхлабете притягащия винт (4), завъртете капака на прахоуловителя (2) към ръкохватката (6) според приложението и детайла и затегнете притягащия винт (4). Капакът на прахоуловителя (2) ще се заключи на място в различни позиции.

7.4 Външно извличане

Риск от експлозия! Трябва да бъде изоползван специален прахоуловител при смеси от експлозивен прах / въздух. Риск от пожар поради наличие на искри! Не използвайте прахоулавяне, когато работите по метал. Риск от пожар! Използването на електроинструменти, които могат да бъдат свързани към прахосмукачка, представлява опасност от пожар! Неблагоприятни условия, примерно искри, при шлайфането на метал или метални парчета в дърво, могат да възпламенят дървения прах вътре в торбата на прахосмукачката. Това може да се случи особено, когато дървесният прах е смесен с частици от боя или други химикалиPOWX04950 BG Copyright © 2021 VARO С т р а н и ц а | 8 www.varo.com и шлайфаният продукт е горещ след дълги периоди на работа. Поради това се уверете, че избягвате прегряването на шлайфаните материали и уреда и винаги изпразвайте торбата на прахосмукачката, преди да излезете в почивка. Носете прахозащитна маска!

7.4.1 Свързване на маркуча на прахоуловителя (фиг. 5)

Плъзнете вакуумния адаптер (D) в свързващия отвор от капака на прахоуловителя (2). Плъзнете маркуча от надежден прахоуловител (примерно индустриална прахосмукачка) в адаптера на прахосмукачката (D).

7.4.2 Изваждане на маркуча на прахоуловителя

Издърпайте маркуча от уреда за прахоулавяне. 8 РАБОТА Риск от нараняване! Винаги разкачайте от захранването, преди да работите по четката за шлайфане. Дръжте здраво с две ръце електроинструмента по време на работа, като си осигурите стабилна позиция. Захватът с две ръце на електроинструмента е по-

Обърнете внимание на напрежението от мрежата! Напрежението от източника, трябва да съответства със спецификациите от фирмената табелка на електроинструмента.

8.1 Превключване вкл. / изкл.

За да включите електроинструмента, плъзнете ключа за вкл. / изкл. (7) докрай надясно и след това напред, така че превключвателят да показва „1“. За да пестите енергия, включвайте електроинструмента само, когато го използвате. За да изключите електроинструмента, плъзнете ключа вкл. / изкл. (7) обратно, така че да показва „0“. Проверете инструмента за шлайфане преди употреба. Инструментът за шлайфане трябва да бъде монтиран правилно и да се върти свободно. Извършете тестово пускане от поне 1 минута без натоварване. Не използвайте повредени, вибриращи по неправилен начин инструменти за шлайфане. Повредените инструменти за шлайфане могат да се пръснат и да причинят наранявания.

8.2 Избиране на инструмент за шлайфане

Изберете инструмента за шлайфане в съответствие с формата на повърхността, върху която ще се работи и материалът, който ще се шлайфа. Подберете зърнеността спрямо желаното отстраняване на материал.POWX04950 BG Copyright © 2021 VARO С т р а н и ц а | 9 www.varo.com Инструмент за

Отстраняването и качеството на повърхността основно се определят от избора на инструмент за шлайфане, настройката за скоростта и приложения натиск. Единствено изправни инструменти за шлайфане ще донесат добри резултати и ще улеснят електроинструмента. Използвайте единствено оригинални аксесоари за шлайфане.

8.4 Предварително задаване на скоростта

Използвайте колелото за скоростта (8) също и за да изберете предварително необходимата скорост по време на работа. Идеалната скорост на ремъка се променя спрямо детайла или материала, които се обработват. Винаги сами определяйте съответната най-добра скорост върху тестово парче. Следващата таблица съдържа необвързващи стойности, които да ви помогнат с

Спецификациите в следващата таблица са препоръчителни стойности:

Настройка за скоростта Дълбоко шлайфане на лак 180/240 2/3 Поправяне на лак 120/240 4/5 Отстраняване на лак 40/60

Мека дървесина 40/240 5/6 Твърда дървесина 60/240 5/6

Премахване на ръжда от

Неръждаема стомана 80/240

80/240 5/6 След работа на ниска скорост за продължителен период от време трябва да позволите на електроинструмента да работи на свободен ход при максимална скорост приблизително за 3 минути, за да се охлади.

Включете електроинструмента, поставете цялата шлайфаща повърхност върху повърхността, по която ще се работи и го придвижете по детайла използвайки среден натиск.POWX04950 BG Copyright © 2021 VARO С т р а н и ц а | 10 www.varo.com Уверете се, че разпределяте натиска равномерно, за да удължите живота на шлайфащите инструменти. Прекаленото увеличаване на прилагания натиск няма да донесе по-висока производителност при шлайфането, а само по-голямо износване на електроинструмента и шлайфащите инструменти. Не използвайте шлайфащ инструмент, който е бил използван за метал, за други

9 ПОДДРЪЖКА И ПОЧИСТВАНЕ РИСК ОТ НАРАНЯВАНЕ! Изключете уреда и извадете щепсела от контакта на мрежата, преди да извършите каквато и да било работа по устройството. Не използвайте остри предмети, за да почиствате уреда. Не позволявайте на течности да проникват в уреда. Игнорирането на този съвет може да повреди устройството. Винаги сменяйте графитните четки при сервиз или в работилница на оторизиран специалист. С изключение на това, уредът не се нуждае от поддръжка. Почиствайте редовно уреда, за предпочитане незабавно след завършване на

Използвайте суха кърпа, за да почистите корпуса. При никакви обстоятелства не използвайте бензин, разтворители или почистващи препарати, които увреждат пластмасата. Ще имате нужда от прахосмукачка, за да почистите в дълбочина уреда. Вентилационните отвори винаги трябва да бъдат чисти. Използвайте четка за премахване на натрупването на прах по уреда. 10 ТЕХНИЧЕСКИ СПЕЦИФИКАЦИИ Номинално напрежение променлив ток 230 В Номинална честота 50 Гц Номинална мощност 310 Вт Скорост на въртене 1600-3000 об/мин Диаметър на вала 10 мм Дължина на кабела 3 м 11 ШУМ Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3) Ниво на звуковото налягане LpA 80 дБ(A) Ниво на звуковата мощност LwA 91 дБ(A) ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 дБ(A). aw (Вибрации) 4,2 м/с² K = 1,5 м/с²POWX04950 BG Copyright © 2021 VARO С т р а н и ц а | 11 www.varo.com 12 ГАРАНЦИЯ Този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител. Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи. Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия. Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента. Ремонти могат да бъдат извършвани само от упълномощен потребителски сервизен център за електроинструменти. Можете да получите допълнителна информация на номер 00 32 3 292 92 90. Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго. В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване. От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен. Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство. Устройствата или детайлите, които са заменени съобразно гаранционните условия, следователно остават собственост на Varo NV. Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите

Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя. Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката. 13 ОКОЛНА СРЕДА Когато уредът ви трябва да бъде заменен след продължителна употреба, не го изхвърляйте с домакинските отпадъци, а по начин съобразен с опазването на околната среда. Отпадъците от електрически продукти не трябва да бъдат изхвърляни заедно с домакинските отпадъци. Моля, проучете къде има възможности за рециклиране. Поискайте от местните власти или от продавача съвети относно рециклирането.POWX04950 BG Copyright © 2021 VARO С т р а н и ц а | 12 www.varo.com 14 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ VARO N.V. – Vic. Van Rompuy N.V. VARO N.V. – Joseph Van Instraat 9 – BE2500 Lier – Белгия декларират, че продукт: РОЛКОВА ШЛАЙФМАШИНА 310 Вт марка: POWERplus модел: POWX04950 е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация. Европейски директиви (включително техните промени към датата на подписване, ако са приложими): 2011/65/EU 2006/42/EC 2014/30/EU Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими): EN62841-1 : 2015 EN62841-2-4 : 2014 EN55014-1 : 2017 EN55014-2 : 2015 EN61000-3-2 : 2014 EN61000-3-3 : 2013 Съхранител на техническата документация: Филип Ванкеркхов, VARO – Vic. Van Rompuy N.V. Долуподписаният действа от името на Изпълнителния директор на компанията, Philippe Vankerkhove Регулационни въпроси – мениджър по съответствията 02/12/2020, Lier - Belgium
