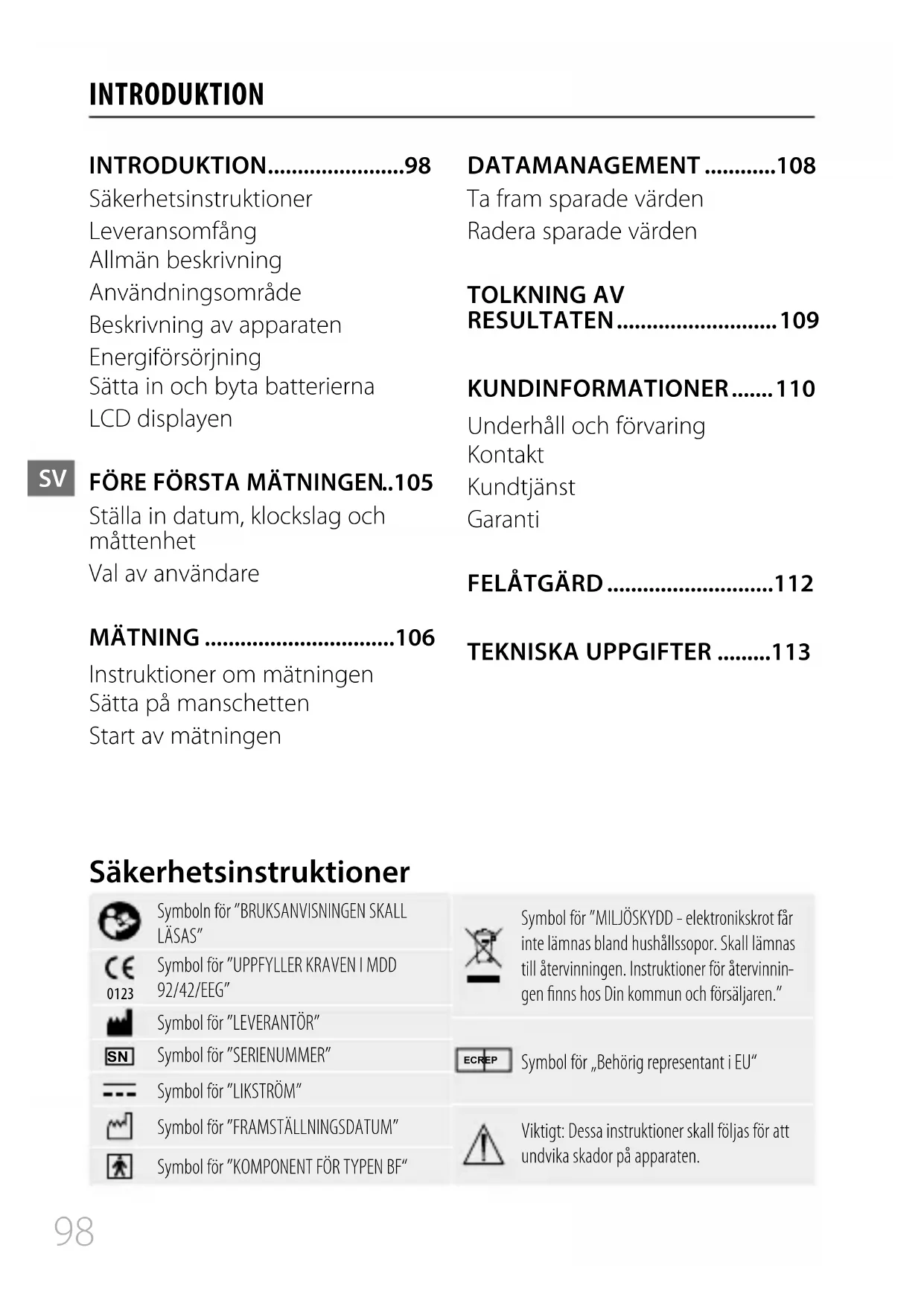

BRUKSANVISNING Systo Monitor 300 SOEHNLE

Beskrivning av apparaten

Energiförsörjning

Sätta in och byta batterierna

LCD displayen

SV

FÖRE FÖRSTA MÄTNINGEN..105

Ställa in datum, klockslag och mättenhet

Val av användare

MÄTNING 106

Instruktioner om mätningen

Sätta på manschetten

Start av mätningen

DATAMANAGEMENT ......108

Ta fram sparade värden

Radera sparade värden

TOLKNING AV

RESULTATEN......109

KUNDINFORMATIONER......110

Underhåll och förvaring

Kontakt

Kundtjänst

Garanti

FELÅTGÄRD 112

TEKNISKA UPPGIFTER .....113

Säkerhetsinstruktioner

	Symboln för "BRUKSANVISNINGEN SKALL LÄSAS"		Symbol för "MILJÖSKYDD - elektronikskrot får inte lämnas bland hushållssopor. Skall lämnas till återvinningen. Instruktioner för återvinnin-gen finns hos Din kommun och försäljaren."
CE0123	Symbol för "UPPFYLLER KRAVEN I MDD 92/42/EEG"
	Symbol för "LEVERANTÖR"
SN	Symbol för "SERIENUMMER"	ECREP	Symbol för „Behörig representant i EU"
	Symbol för "LIKSTRÖM"
	Symbol för "FRAMSTÄLLNINGSDATUM"		Viktigt: Dessa instruktioner skall följas för att undvika skador på apparaten.
	Symbol för "KOMPONENT FÖR TYPEN BF"

VIKTIGA INSTRUKTIONER! SKALL SPARAS!

Bruksanvisningen och speciellt säkerhetsinstruktionerna skall läsas noga innan apparaten används och bruksanvisningen skall sparas för framtida användning. När apparaten överlämnas till tredje part skall även bruksanvisningen överlämnas. Att inte följa instruktionerna kan leda till kroppsskador och skador på apparaten.

Instruktioner för användningen

• Apparaten är avsedd för självständig mätning och övervakning av det arteriella blodtrycket. Diagnoser kan bara ställas av läkare.
• Innan apparaten används skall brukaren kontrollera dess funktionssäkerhet och ordentligt skick. Fortsatt användning av en skadad apparat kan leda till kroppsskador och felaktiga mätresultat och innebära en allvarlig risk. Vid tekniska problem med apparaten skall kontakt tas med Soehnle KUNDTJÄNS-TEN. Apparaten får under inga omständigheter öppnas och repareras av brukaren.

- Apparaten är upplagd endast för vuxna. Apparaten får inte användas av gravida eller vid misstankar om graviditet. Apparaten får bara användas för de i bruksanvisningen beskrivna

ändamålen. Leverantören tar inget ansvar för skador som beror på felaktig användning.

• Apparaten är endast avsedd för privat användning.
• Den får inte användas på andra extremiteter än armarna.
• Vid intagning av mediciner skall läkaren kontaktas för den best lämpade tiden för blodtrycksmätningen.
• Om apparaten används på patienter med vida spridda arytmier såsom extrasystoler på förmaken eller ventrikulära extrasystoler, uppnås de bästa resultaten oftast vid avvikelser. Resultaten bör diskuteras med Din läkare.
• När manschett trycket överstiger 40 kPa (300 mmHg), släpper apparaten automatiskt ut luft. När manschetten vid ett tryck på mer än 40 kPa (300 mmHg) inte reducerar trycket skall

manschetten tas av och START/STOPP-knappen tryckas för att avbryta fortsatt uppblåsning.

• Apparaten har inte godkänts enligt kategorierna AP resp. APG.
• För att förhindra mätfel får inga, från starka elektromagnetiska fält utgående störningssignaler eller snabba pulserande störningar föreligga.
• Apparaten är inte lämpad för löpande blodtrycksövervakning under medicinska nödfall. Den kan förorsaka rubbningar i blodcirkulationen.
• Manschettens material har kontrollerats och följer bevisligen kraven enligt ISO 10993-5:2009 och ISO 10993-10:2010. Det förorsakar inga hudretningar eller andra reaktioner.
• Använd endast de av tillverkaren anvisade TILLBEHÖRSDELARNA och avtagbara delar. Annars finns risk för användaren och apparaten.
• Informera Soehnles kundtjänst om oväntade drifttillständ eller händelser
• Adaptern ingår i den MEDICIN-SKA ELEKTRISKA APPARATEN.
• Adapterkontaktens stiftar isolerar apparaten från nätström-

försörjningen. Apparaten får inte placeras så att det blir svårt att skilja den från strömförsörjningen.

• Apparaten skall förvaras utanför räckvidden för mindre barn / husdjur för att de inte skall kunna andas in eller svälja mindre detaljer. Kabeln / ledningen medför risk för strypning.

• Medicinska elektriska apparater skall från den minimala förvaringstemperaturen mellan två användningar värmas upp under minst 30 minuter innan de är driftklara. Medicinska elektriska apparater skall från den maximala förvaringstemperaturen mellan två användningar svalna under minst 30 minuter innan de är driftklara.

• Kolla noga efter eventuella rubbningar i blodcirkulationen och eventuella skador hos patienten.

• Manschetten skall inte läggas på över ett sår, det kan leda till ytterligare skador.
• Manschetten skall inte pumpas upp på samma arm där samtidigt andra medicinska elektriska apparater används.
• Se till att användningen av apparaten inte påverkar blodcir-

kulationen under en längre tid.

• Anslutningsslangen får inte tryckas ihop eller snöras åt.
• Blodtrycksmätaren har testats kliniskt enligt kraven i EN 1060-4:2004.

Anvisningar för mätteknisk kontroll och underhåll

• Utför ingen mätteknisk kontroll när apparaten är i drift.

• Vi rekommenderar att man vartannat år låter utföra en mätteknisk kontroll enligt MPBetriebV § 14 för att garantera tillförlitlig drift. Vi rekommenderar att man kontrollerar apparatens effekt vartannat år och efter en mätteknisk kontroll eller en reparation Kontrollera kraven på felgränserna vid tryckvisningen och manschettens täthet (Kontroll minst vid 50 mmHg och 200 mmHg).

• Den mättekniska kontrollen utförs av en licensierad kontrollant eller ett kontrollinstitut.

• Vi rekommenderar att apparaten och manschetten endast rengörs med en mjuk trasa.

Instruktioner för förvaringen

• När apparaten inte används skall apparaten och adaptern förvaras på en torr plats och skyddas från värme, ludd och fibrer, damm och direkt solljus. Inga tunga föremål får placeras på förvaringslådan.

Instruktioner för hantering av batterier

• Nya och begagnade batterier får inte användas tillsammans.
• Olika batterityper får inte användas tillsammans.
• Batterier får inte slängas i elden. Batterierna skulle kunna explodera eller springa läck. Ta ut batterierna när apparaten inte används under längre tid.

Instruktioner för

batteriomhändertagande EU-riktlinje 2008/12/EC

Batterier får inte lämnas som hushållsavfall. Förbrukade batterier skall lämnas in på kommunala uppsamlingsställen eller på platser där sådana batterier säljs.

Omhändertagandeav elektriska och elektroniska apparater EU-riktlinje 2012/19/EU

Produkten får inte hanteras som vanlig hushållsavfall och skall lämnas till en mottagningsstation för återvinning av elektriska och elektroniska apparater. Närmare informationer finns hos Din kommun, den kommunala återvinningsentreprenören eller affären där produkten köptes.

Försäkran om överensstämmelse

0123

Apparaten överensstämmer med de grundläggande kraven och

övriga tillämpliga bestämmelser i direktiven 93/42/EEC.

Leveransomfång

1xBlodtrycksmätapparatSysto Monitor 300

1x Manschett (22 – 42 cm)

4x Alkalibatterier AA 6VDC

1x Bruksanvisning

INGEN nätadapter ingår i leveransen. Den kan vid behov förvärvas separat. Närmare informationer finns under "Energiförsörjningen".

Allmän beskrivning

Tack för att du bestämde dig för blodtrycksmätaren för överarm Soehnle Systo Monitor 300.

Mätningarna med Soehnle Systo Monitor 300 motsvarar de av en utbildad expert.

Bruksanvisningen innehåller viktiga instruktioner för apparatens säkerhets och skötsel och beskriver den korrekta användningen steg för steg.

Användningsområde

Den digitala blodtrycksmätaren Soehnle Systo Monitor 300 är avsedd för mätning av blodtryck och hjärtfrekvens vid ett överarmsomfång på 22 cm – 42 cm.

Apparaten är endast avsedd för användning inomhus och på vuxna.

Beskrivning av appa- raten

Observera den utvikbara sidan.

A Manschett
B Luftslang
C LCD-display
D Pump
E Anslutning för nätkontakt
F Batterifack
G Spara-knapp ( )
H Inställnings-knapp (
1 Start/Stopp-knapp ( ①START )

Energiförsörjning

1. Batteridrift: 4 Alkalibatterier AA 6VDC

2. Drift med nätströmadapter: 6V=1A

Använd endast den av tillverkaren godkända adaptern. Kan fås separat (Art.-nr. 89165/5).

Sätta in och byta batterierna

1. Öppna batterifacket.
2. Sätt i batterierna. Kontrollera den korrekta polningen.
3. Stäng batterifackets lock igen.

Den normala användningstiden för nya och oanvända batterier är 300 mätningar med en mätningstid på 60 sekunder vardera.

LCD displayen

Symbol Beteckning Förklaring
	Systoliskt blodtryck Högre blodtrycksvärde
	Diastoliskt blodtryck Lägre blodtrycksvärde
PUL/min	Pulsindikering Puls i slag per minut
	Symbol tryckreducing Luft tappas ut ur manschetten
	Minne Indikerar att apparaten ligger i minnes-modus
	kPa	Mätenhet för blodtrycket(1 kPa = 7,5 mmHg, se sida 105)
mmHg	mmHg	Mätenhet för blodtrycket(1 mmHg = 0,133 kPa, se sida 105)
	Batteriladdningsnivå Indikerar batteriernas laddningsnivå
	Oregelbundenheteri pulsen	Under mätningen upptäckta oregelbundenheter i pulsen
	Blodtrycksnivå Uppger blodtrycksnivån (enligt HO-sala, se sida 109)
BBXBB	Aktuell tid År/månad/dag, timme/minut
	Hjärtslag	Blodtrycksmätapparaten identifierar hjärtslagen undermätningen
	Användare 1 Aktiv användarprofil (användare 1)
	Användare 2 Aktiv användarprofil (användare 2)
	Rörelseindikering	Påpekande om rörelser som påverkar mätnoggrann-heten
	Medelvärde Blodtryckets medelvärde

Ställa in datum, klock- slag och måttenhet

Innan blodtrycksmätaren används skall datum och klockslag ställas in så att varje mätvärde som sparas kan förses med en tidsstämpel.

1. Tryck på knappen (☐) medan apparaten är avstängd för att visa tiden. Tryck sedan knappen (☐) och håll den intryckt för att ställa in året.
2. Genom tryck på knappen (Q) ställs [ÅRTALET] in. För varje tryckning ökas årtalet med ett.
3. När årtalet är korrekt, tryck på knappen (☐) för att spara och fortsätt.
4. Upprepa stegen 2 och 3 för att ställa in [MÅNAD], [DAG], [TIM-ME], [MINUT] och inställning av [MÄTTENHETEN].

Du kan välja mellan "kPA" (kilopascal) och "mmHg" (millimeter- kvicksilverpelare), mmHg är den vanligaste enheten för att mäta blodtrycket.

1. När måttenheten har ställts in visar LCD-displayen först "done" ("färdig"), därefter alla utförda inställningar och stänger sedan av sig.

Val av användare

Totalt kan två användare registreras. För varje användare kan 60 datasatser sparas.

1. Tryck, medan apparaten är avstängd, knappen ( 🔒) för att ställa in användaren. Användar-symbolen ( 🔒) blinkar.
2. Tryck sedan på knappen (Q) igen för att välja mellan användare 1, 2 eller "Guest" (gästmodus).

I gästmodus sparas inga mätningar.

1. Bekräfta det utförda valet av användare genom att trycka på (☐). Användaren och "done" visas och displayen stänger sedan av sig.

Under följande omständigheter kan mätresultaten vara missvis-ande:

• Inom en timmer efter en måltid eller dryck
• Mätning direkt efter intagning av the, kaffe eller efter rökning
• Inom 20 minuter efter ett bad
• Vid pratandet eller fingerrörelser
  • I mycket kall omgivning
• Vid stark urinträngning
• Slappna av under 5 minuter före mätningen.
• Mellan två mätningar skall passera minst 3 minuter. Då kan blodet i armen flöda normal igen.
• För att ge meningsfulla jämförelser mellan olika mätresultat skall mätningarna alltid utföras under så vilka förhållanden som möjligt. Mät t.ex. dagligen vid samma klockslag och med överarmen i den positionen som läkaren beskrev för Dig.

Sätta på manschetten

1. Lägg manschetten runt överarmen, vrid sedan slangen åt sidan mot armens insida i en linje med lillfingern. Man kan även justera artärmärkningen så att den hamnar över den största artären (på armens insida). Du hittar den största artären genom att trycka 2 finger ca 2 cm ovan armbågen mot den vänstra armens insida.

Känn efter var pulsen känns som starkast. Här ligger den största artären (bild 1)

1. Manschetten skall ligga tajt men inte stramt mot armen. En finger skall få plats mellan manschetten och armen.(Bild 2)

2. Sätt Dig bekvämt och lägg armen, som mätningen skall utföras på, på en slät yta.

3. För användare med högt blodtryck:

Manschettens mitt skall ligga i höjd med hjärtats högra förmak (bild 3). Sätt Dig bekvämt innan mätningen påbörjas: slå inte benen över varandra, stöd fot-sulorna mot golvet och stödja rygg och arm.

Start av mätningen

1. Om blodtrycksmätaren är avstängd slås den till genom att trycka på knappen ( 1START ). Därefter utför apparaten mätningen.

2. Först utförs en nollkalibrering av apparaten.

3. Därefter påbörjas uppumpningen av manschetten och apparaten mäter blodtrycket och pulsen.

Genom tryck på knappen (S) kan mätningen stoppas när som helst.

- När mätningen har avslutats släpps luften ur manschetten och de uppmätta värden visas. De kopplas sedan automatiskt till den valda användaren och sparas. År, dag och klockslag visas omväxlande.

1. Stäng av apparaten genom att trycka på knappen ( 1START ). Apparaten stänger även av sig automatiskt efter 1 minut.

Ta fram sparade värden

1. Slå till blodtrycksmätaren genom att trycka på knappen (Q). På displayen visas medelvärdet av de senaste tre datasatserna.
2. Du när den önskade datasatsen genom att trycka på knappen ( 🔒) eller ( ⭕). Uppe till höger i displayen visas under bläddrandet det visade datasatsens nummer och det totala antalet sparade mätningar.

När en datasats står kvar på displayen visas även datum och klockslaget för mätningen. Dessa växlar automatiskt.

1. När en annan användares datasatser skall öppnas skall apparaten först stängas av genom att trycka på knappen (START), om blodtrycksmätaren fortfarande ligger i modus för "Ta fram sparade värden".

Genom att trycka och hålla knappen (♀) kommer Du till modus "Välj användare", genom fortsatt tryckning på knappen (♀) kan Du välja mellan användare 1 och användare 2. Via knappen (♂) bekräftas användaren och Du kan sedan

öppna den valda användarens datasatser( Q ).

Den senaste datasatsen (1) visas först. Varje ny mätning placeras som datasats (1). Alla andra datasatser flyttas med en siffra bakåt (då blir 2 till 3 och så vidare) och den sista datasatsen (60) ramlar av listan.

Radera sparade värden

När en mätning inte utfördes korrekt kan alla mätresultat för den valda användaren raderas enligt följande:

1. Håll knappen (Q) tryckt under ca 3 sekunder medan apparaten ligger i modus "Ta fram sparade värden". På displayen blinkar "dEL ALL" (radera ALLA), den valda användaren visas.

Tryck på knappen ( ©START ) för att lämna raderingsläget utan att radera dataposten.

1. Med (☐) bekräftar man rade- ringen och „dEL+done“visas. Därefter stänger blodtrycksmä- taren av sig automatiskt.

Vad är det systoliska och det diastoliska blod-trycket?

När hjärtkamrarna drar ihop sig för att pumpa blodet ut ur hjärtat, när blodtrycket sitt högsta värde under cykeln, det så kallade systoliska värdet. När hjärtkamrarna slappnar av när blodtrycket sitt lägsta värde under cykeln som betecknas som det diastoliska blodtrycket.

Hur delas blodtrycksvärden vanligtvis in?

Den av världshälsoorganisationen (WHO) och International Society of Hypertension (ISH) 1999 utgivna klassificering av blodtrycket ser ut enligt följande:

	Klassificering	SYS (mmHg)	DIA (mmHg)
	Svår HT > 180 > 110
	Medelhög HT 160 – 179 100 – 109
	Lätt HT 140 – 159 90 – 99
	Högnormal 130 – 139 85 – 89
	Normal 120 – 129 80 – 84
	Optimal < 120 < 80

HT = Hypertoni (högt blodtryck)

VIKTIGT

Endast en läkare kan bestämma Ditt normala blodtrycksområde. Läkare bör kontaktas när Ditt mätresultat ligger utanför det området.

Upptäckt av oregelbunden puls

Apparaten identifierar oregelbundenheter i pulsen (hjärtrytmrubbningar) om hjärtslagen varierar under mätningen av det systoliska och det diastoliska blodtrycket. Under varje mätning noterar blodtrycksmätaren hjärtslagsintervallerna och beräknar medelvärdet. Om ett medelvärde är större eller lika med 25% visas tillsammans med mätresultaten även varningssignalen för oregelbunden puls.

Varningen "Oregelbunden puls" indikerar att oregelbunden puls upptäcktes under mätningen som ser ut som en hjärtrytmrubbning. I normalt fall är det INGEN ANLEDNING FÖR ORO. Om symbolen dock skulle visas oftare rekommenderas en läkarbesök. Apparaten ersätter inte en kardiologisk undersökning, den är endast avsedd för tidig upptäckt av oregelbunden puls.

Underhåll och förvaring

Apparaten har den maximala mätningssäkerheten om de följande instruktionerna följs:

• Förvara torr och undvik direkt solljus
• Undvik kontakt med vatten, rengör med en mjuk trasa vid behov.

- Undvik starka skakningar och stötar

- Får inte förvaras i dammig miljö och vid växlande temperaturer

- Den återanvändbara manschetten får inte rengöras med vatten eller sänkas ned i vatten

Kontakt

Soehnle Kundtjänst

Hotline: [phone] – 977 0 (kostnadsfri i Tyskland) Må – Fr, kl 08:00 – 18:00

Ytterligare informationer om våra produkter finns på www.soehnle.com.

Försäljning:

Soehnle är ett märke hos Leifheit AG, Leifheitstraße 1 D-56377 Nassau/Tyskland

Framställt av:

På den föreliggande kvalitetsprodukten ger Leifheit AG 2 års garanti från köpdatum (resp. vid beställning från mottagandets datum). Eventuella garantikrav skall lämnas in omgående efter det att defekten har uppstådd inom garantitiden. Garantin omfattar produkternas beskaffenhet. Från garantin utesluts:

1. Användningsrelaterade och andra naturligt uppkomna slitagebrister,
2. Skador genom felaktig användning resp. hantering (t.ex. slag, stöttar, fall),
3. Skador på grund av brott mot de föreliggande bruksinstruktionerna.

Garantin innebär efter Leifheit's egen bedömning antingen reparation av defekta delar eller utbyte av hela produkten. Om en reparation inte är möjligt och en identisk produkt för utbytet inte finns kvar i sortimentet levereras en så likvärdig produkt som möjligt. Återbetalning av köpe-summan är utesluten i garantifall. Garantin innebär inte heller några skadeståndskrav. Garantikrav skall mot uppvisande av den defekta produkten och köpkvittot (kopia) lämnas in hos handlaren där produkten köptes. Garantin gäller över hela jorden. Kundens lagliga rättigheter, och speciellt garanti-rättigheterna fortsätter att gälla och påverkas inte av denna garanti.

FEL ATT KONTROLLERÄ ÅTGÄRD
Displayen tänds inte Batterierna tomma Byt ut batterierna
Displayen är svårt att se eller långsam	Batterierna är för svaga Byt ut batterierna
E 01 visas Manschetten sitter för hårt eller för löst		Sätt på manschetten igen och upprepa mätningen
E 02 visas Blodtrycksmätaren indikerar rörelser under mätningen.		Rörelser kan påverka mätningen. Slappna av ett ögonblick och upprepa sedan mätningen.
E 03 visas Under mätningen identifierades ingen pulssignal.		Lös kläderna på armen som skall mätas och utför mätningen igen.
E 04 visas Ingen entydig mätning kunde utföras.		Slappna av ett ögonblick och upprepa sedan mätningen.
EExx, visas på displayen.	Ett kalibreringsfel föreligger. (XX kan ersättas av en digital signal som 01, 02 osv.)	Utför mätningen igen. Om problemet uppstår igen skall frågan lämnas till försäljaren eller vår kundtjänst.
Lo + Visas	Låg batterinivå Batteriernas laddningsnivå är låg, batterierna skall bytas ut.
"Out (av)" visas Utanför mätområdet Slappna av ett ögonblick. Sätt på manschetten igen och upprepa mätningen. Om problemet uppstår igen skall läkare kontaktas

Artikel-nr [SN]	68099 (Modell: TMB-1597)
Energitillförsel Batteridrift: 4 Alkalibatterier AA 6 V DCDrift med nätströmadapter 6 V --- 1 A(Använd endast den rekommenderade nätströmadaptern)
Visningsmodus LCD-Display (73 mm x 49 mm)
Mätningsmodus Oscillografisk testmodus
Mätningsområde Bör-manschett tryck: 0 mmHg – 300 mmHg (0 kPa – 40 kPa) MätningstryckSYS: 60 mmHg – 230 mmHg (8,0 kPa – 30,7 kPa)DIA: 40 mmHg – 130 mmHg (5,3 kPa – 17.,3kPa)Pulsvärde: (40 – 199) slag per minut
Exakthet Tryck: 5 °C – 40 °C inom ±3 mmHg (0,4 kPa) Pulsvärde vid: ± 5 %
Normala driftför-hållanden	Temperaturområde från +5°C till +40°CInte kondenserad, relativ luftfuktighet mellan 15% och 90%;mer än 50 hPa partiellt vattenångtryck är inte godkänd.Lufttryck mellan: 700 hPa och 1060 hPa
Lager- och transportvillkor	Temperatur: -20 °C till +60 °CRelativ fuktighet upptill 93%, inte kondenserad, med ett partiellt vattenångtryck på upptill 50 hPa.
Mätomfång vid överarmen	22 cm – 42 cm
Vikt ca 258 g (utan batterier och manschett)
Yttermätt ca. 118 mm ×126 mm × 72 mm
Tillbehör 4 Alkalibatterier AA
Driftsätt Löpande drift
Skyddsart Användningskomponent av typen BF
Skydd mot inträn-gande vatten	IP21 betyder att blodtrycksmätaren är skyddat mot fasta föremål med en storlek på 12,5 mm och mer samt mot lodrätt fallande vattendroppar.
Software Version A01

WARNING: Inga ändringar på apparaten är tillåtna.

ÚVOD....114

Bezpečnostní pokyny

Rozsah dodávky

Všeobecný popis

Oblast použití

Popis přístroje

Zdroj energie
