Produkttyp	Högtryckstvätt
Märke	PowerPlus
Modell	POWXG90430
Vikt	30,8 kg
Matningsspänning	220-240 V
Frekvens	50 Hz
Effekt	3100 W
13 MPa
Maximalt tryck	19 MPa
Vattenflöde	11 L/min
Maximal vattentemperatur	50 °C
Högtrycksslangens längd	10 m
Motortyp	Induktionsmotor
Skyddsklass	Dubbel isolering (klass II)
Ljudtrycksnivå	79 dB(A)
Ljudeffektnivå	95 dB(A)
Vibrationer	1,6 m/s²
Garanti	36 månader
Avsedd användning	Utvändig rengöring (fordon, fasader, terrasser, etc.)
Medföljande tillbehör	Pistol, lans, 4 munstycken (0°,15°,25°,40°), turbomunstycke, terassrengörare, borste, slang 10 m, vattenanslutning
Säkerhetsanordningar	Avtryckarlås, avlastningsventil, temperatursensor
Rekommenderat underhåll	Rengöring av inloppsfilter, ventilationsöppningar, smörjning av anslutningar

Vanliga frågor - POWXG90430 PowerPlus

Vilka säkerhetsåtgärder är viktiga att vidta innan användning av högtryckstvätten PowerPlus POWXG90430 ?

Innan användning, läs noggrant manualen. Använd skyddsglasögon, handskar och hörselskydd. Rikta aldrig strålen mot människor, djur, strömförande apparater eller själva apparaten. Använd endast rent vatten och en förlängningskabel som är lämplig för utomhusbruk.

Hur ansluter man vatten och el till högtryckstvätten POWXG90430 ?

Anslut först trädgårdsslangen till vattenintaget (max tryck 12 bar). Anslut därefter högtrycksslangen till vattenutloppet och till pistolen. Öppna vattentillförseln, anslut sedan apparaten till ett 220-240 V-uttag. Sätt på strömbrytaren.

Hur byter man munstycke på pistolen till högtryckstvätten ?

För att byta munstycke, stäng av apparaten. Dra lansens hylsa bakåt för att ta bort munstycket. Sätt i det nya munstycket genom att trycka tills det klickar. Tillgängliga munstycken: 0° (röd, stråle), 15° (gul), 25° (grön), 40° (vit).

Vad gör man om maskinen inte startar ?

Kontrollera att apparaten är ansluten till ett fungerande uttag och att förlängningskabeln inte är defekt. Se till att strömbrytaren är i på-läge. Om problemet kvarstår, kontrollera säkringen eller kontakta en auktoriserad reparatör.

Hur underhåller man vattenintagsfiltret på högtryckstvätten ?

Vattenintagsfiltret måste rengöras regelbundet. Koppla bort apparaten, ta bort filtret och skölj det med rent vatten för att avlägsna smuts och skräp. Ett igensatt filter kan minska prestandan och ogiltigförklara garantin.

Varför är vattentrycket varierande ?

Varierande tryck kan bero på luft i pumpen eller otillräcklig vattentillförsel. Kontrollera att slangar och anslutningar är täta. Rengör vattenfiltret och munstycket. Om problemet kvarstår, kontakta en auktoriserad reparatör.

Vilka typer av ytor kan rengöras med denna högtryckstvätt ?

Denna tvätt är avsedd för utvändig rengöring av maskiner, fordon, konstruktioner, fasader, terrasser, trädgårdsredskap etc. Den är utrustad med olika munstycken för att anpassa trycket till ytan. Använd inte på ytor som innehåller asbest.

Hur förvarar man högtryckstvätten på rätt sätt efter användning ?

Stäng av maskinen och koppla ur den. Stäng av vattentillförseln, tryck sedan på avtryckaren för att avlägsna trycket. Koppla bort vattenslangen och högtrycksslangen. Rulla ihop slangen och kabeln. Förvara maskinen på en frostfri plats.

Vad gör man om maskinen stannar under användning ?

Detta kan bero på överhettning av motorn (temperatursensor). Låt maskinen svalna i 5 minuter innan du startar om. Kontrollera också att munstycket inte är igensatt och att förlängningskabeln inte är för lång eller har för liten area.

Vilken garanti har högtryckstvätten PowerPlus POWXG90430 ?

Garantin är 36 månader från köpdatum. Den täcker material- och tillverkningsfel, men inte normalt slitage, skador på grund av felaktig användning eller transportkostnader. Spara ditt köpbevis.

BRUKSANVISNING POWXG90430 PowerPlus

5.1 Arbetsplatsen....4

5.2 Elektrisk säkerhet 4

5.3 Personlig säkerhet....5

5.4 Användning och skötsel av elektriska verktyg 5

5.5 Service....6

6 EXTRA SÄKERHETSANVISNINGAR FÖR HÖGTRYCKSTVÄTTAR 6

6.1 Elanslutning....7

6.2 Vattenanslutning....7

6.3 Säkerhetsanordningar....7

7 MONTERINGSANVISNINGAR 7

7.1 Hopmontering av lans och pistol (Fig. 1)....7

7.2 Montering av ett munstycke (Fig. 2)....7

7.3 Montering av transporthandtaget (Fig. 3)....7

7.4 Montering av förvaringskroken (Fig. 4) 8

8 ANVÄNDNINGSANVISNINGAR....8

8.1 Anslutning av vattenslang (Fig. 5)....8

8.2 Montering av högtrycksslangen (Fig. 6)....8

8.3 Montering av turbomunstycke 8

8.4 Vattenanslutning....8

8.5 Igångsättning och avstängning av högtryckstvätten 8

8.6 Lås / lås upp avtryckaren (Fig. 7)....9

8.7 Snabbkopplingsmunstycke (Fig. 8)....9

8.8 Terrasstvätt 9

9 TEKNISKA DATA....9

POWERPLUS® HIGH QUALITY TOOLS

POWXG90430 SV

10 BULLER 9
11 RENGÖRING OCH UNDERHÅLL 10
11.1 Rengöring av vattenintagsfilter....10
11.2 Rengöring av ventilationskanaler 10
11.3 Smörjning av kopplingar....10
12 FÖRVARING 10
13 FELSÖKNING 11
14 GARANTI....12
15 MILJÖHÄNSYN 12
16 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE....13

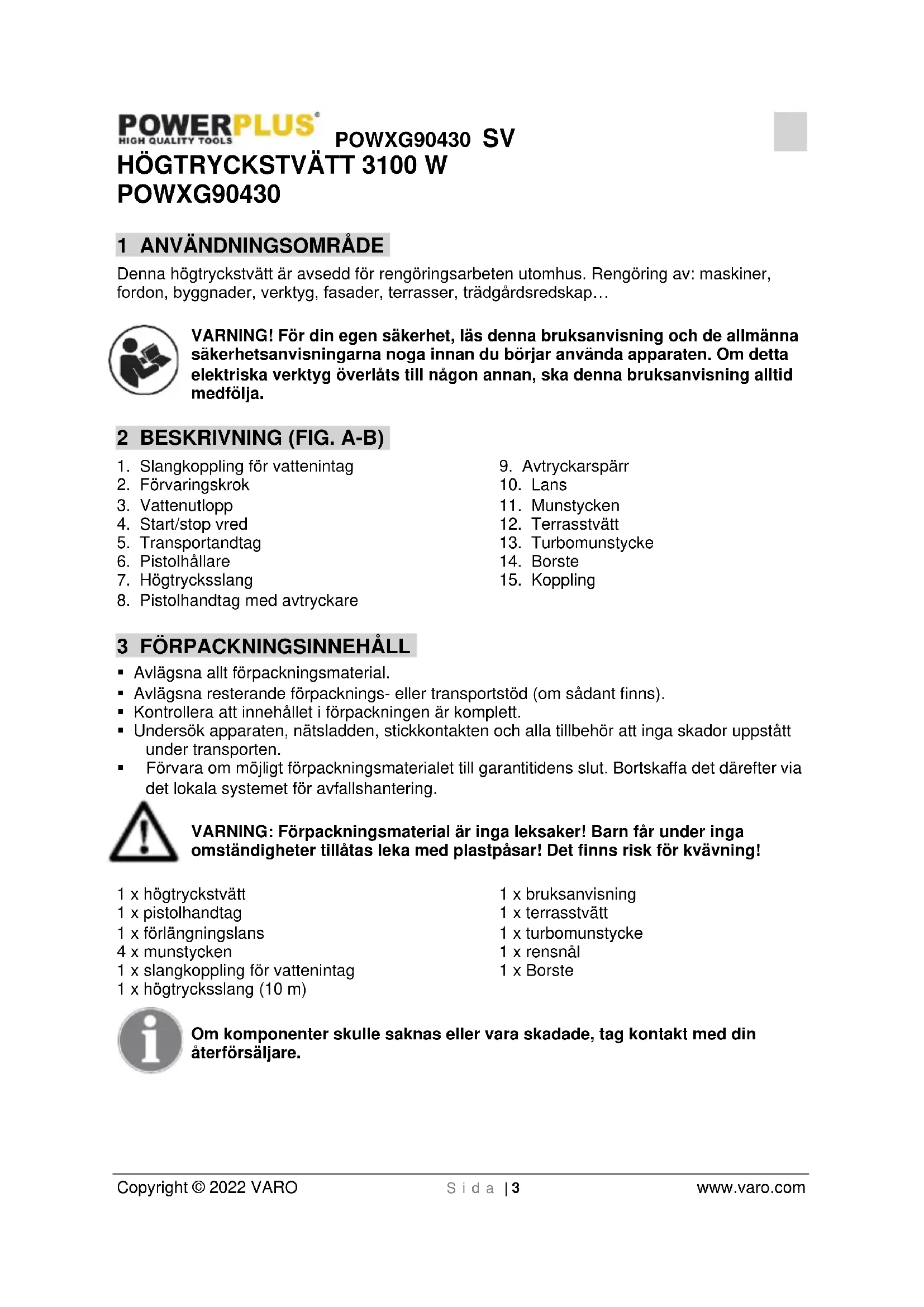

HÖGTRYCKSTVÄTT 3100 W POWXG90430

1 ANVÄNDNINGSOMRÅDE

Denna högtryckstvätt är avsedd för rengöringsarbeten utomhus. Rengöring av: maskiner, fordon, byggnader, verktyg, fasader, terrasser, trädgårdsredskap...

WARNING! För din egen säkerhet, läs denna bruksanvisning och de allmänna säkerhetsanvisningarna noga innan du börjar använda apparaten. Om detta elektriska verktyg överlåts till någon annan, ska denna bruksanvisning alltid medfölja.

2 BESKRIVNING (FIG. A-B)

1. Slangkoppling för vattenintag
2. Förvaringskrok
3. Vattenutlopp
4. Start/stop vred
5. Transportandtag
6. Pistolhållare
7. Högtrycksslang

8. Pistolhandtag med avtryckare

9. Avtryckarspärr

10. Lans

11. Munstycken
12. Terrasstvätt
13. Turbomunstycke
14. Borste
15. Koppling

• Avlägsna allt förpackningsmaterial.
• Avlägsna resterande förpacknings- eller transportstöd (om sådant finns).
• Kontrollera att innehållet i förpackningen är komplett.
• Undersök apparaten, nätsladden, stickkontakten och alla tillbehör att inga skador uppstått under transporten.
• Förvara om möjligt förpackningsmaterialet till garantitidens slut. Bortskaffa det därefter via det lokala systemet för avfallshantering.

WARNING: Förpackningsmaterial är inga leksaker! Barn får under inga omständigheter tillåtas leka med plastpåsar! Det finns risk för kvävning!

1 x högtryckstvätt
1 x pistolhandtag
1 x förlängningslans
4 x munstycken
1 x slangkoppling för vattenintag
1 x högtrycksslang (10 m)

1 x bruksanvisning
1 x terrasstvätt
1 x turbomunstycke
1 x rensnål
1 x Borste

Om komponenter skulle saknas eller vara skadade, tag kontakt med din återförsäljare.

4 SYMBOLER

Följande symboler används i bruksanvisningen och/eller på maskinen:

	Strålen får inte riktas mot personer, husdjur, strömförande elektrisk utrustning eller apparaten själv.		Uppfyller tillämpliga säkerhetsstandarder i europeiska direktiv.
	Maskin klass II – dubbel isolering, jordad kontakt behövs ej.		Studera manualen före användning.
	Anger risk för person- eller maskinskada.		Obligatoriskt att bära skyddsglasögon.
	Bär hörselskydd		Bär handskar

5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG

Studera noga samtliga säkerhetsanvisningar och andra anvisningar. Uraktlåtenhet att följa säkerhetsanvisningar och andra anvisningar kan medföra risk för elektriska stötar, brand och/eller allvarliga personskador. Spar alla säkerhetsanvisningar och andra anvisningar för framtida konsultation. Den nedan använda termen „elektriskt verktyg“ i säkerhetsanvisningarna avser nätdrivna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.

5.1 Arbetsplatsen

• Håll arbetsplatsen i god ordning och väl upplyst. Oordning och dåligt upplysta arbetsplatser inbjuder till olyckor.
• Arbeta inte med elektriska verktyg i en omgivning där explosionsrisk föreligger, där det finns lättantändliga vätskor, gaser eller damm. Elektriska verktyg alstrar gnistor som kan antända damm och ångor.
• Håll barn och kringstående personer på avständ vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan få dig att tappa kontrollen över verktyget.

5.2 Elektrisk säkerhet

Kontrollera alltid att nätspänningen överensstämmer med den på märkplåten angivna.

• Verktygets stickkontakt måste passa till eluttaget. Stickkontakten får under inga omständigheter ändras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inte ändrats och eluttag som överensstämmer med dessa minskar risken för elektriska stötar som kan vara dödliga.
• Undvik kroppskontakt med jordade föremål som rörledningar, värmeelement, spisar och kylskåp. Det föreligger större risk för elektriska stötar om din kropp är jordad.

- Håll verktyget borta från regn och fuktiga förhållanden. Vatten som trängt in i ett elektriskt verktyg ökar risken för elektriska stötar.

- Se till att inga skador uppstår på nätsladden. Bär aldrig eller häng upp verktyget i nätsladden och dra aldrig i den för att dra ur stickkontakten. Håll sladden borta från stark värme, olja, vassa föremål och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektriska stötar.

- När det elektriska verktyget används utomhus ska uteslutande förlängningskablar avsedda för utomhusbruk användas. Användningen av en för utomhusbruk avsedd förlängningskabel minskar risken för elektriska stötar.

- Om det elektriska verktyget måste användas där det är fuktigt, anslut det till ett uttag som är skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risken för elektriska stötar.

5.3 Personlig säkerhet

- Var uppmärksam. Koncentrera dig på vad du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg då du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.

- Använd säkerhetsutrustning. Bär alltid skyddsglasögon. Säkerhetsutrustning som dammskyddsmask, halkfria säkerhetsskodon, skyddshjälm och hörselskydd, beroende på arbetets art, minskar risken för personskador.

- Undvik att verktyget sätts igång oavsiktligt. Kontrollera att strömbrytaren står i från-läge innan nätkontakten sätts i eluttaget. Att bära verktyget med fingret på strömbrytaren eller att sätta i nätkontakten med strömbrytaren i till-läge kan leda till olyckor.

- Avlägsna justerverktyg eller nycklar innan maskinen startas. Nycklar som lämnats kvarsittande i anslutning till någon rörlig del av verktyget kan resultera i personskador.

- Sträck dig inte för långt. Stå alltid säkert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verkyvget i oförutsedda situationer.

- Bär lämplig klädsel. Bär inte löst åtsittande kläder eller smycken. Håll här, kläder och handskar borta från det elektriska verktyget. Löst åtsittande kläder, smycken och långt här kan fastna i rörliga delar.

- Om det finns anordningar för att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa är anslutna och används på rätt sätt. Användningen av sådan utrustning minskar med damm förknippade risker.

5.4 Användning och skötsel av elektriska verktyg

- Forcera inte det verktyget. Använd det elektriska verktyg som bäst motsvarar det arbete som ska utföras. Med rätt verktyg, som får arbeta i den takt det är avsett för, utförs arbetet bättre och säkrare.

- Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren är farligt att använda och måste repareras.

- Dra nätkontakten ur eluttaget innan några inställningar av verktyget företas, före byte av arbetsverktyg, och då verktyget läggs åt sidan. Dessa förebyggande säkerhetsåtgärder förhindrar att verktyget oavsiktligt startas.

- Förvara elektriska verktyg som inte används utom räckhåll för barn. Låt inte personer som inte är förtrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg kan vara farliga i händerna på oerfarna användare

- Underhåll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderligt och inte kärvar, och att de inte har sprickor eller skador som kan inverka menligt på verktygets funktion. Om verktyget har delar som är skadade, låt reparera det innan det åter används. Många olyckor orsakas av att man använder dåligt underhållna elektriska verktyg.

- Håll skärande verktyg skarpa och rena. Riktigt underhållna skärverktyg med skarpa skärkanter är mindre benägna att kärva eller fastna och lättare att bemästra.

- Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i överensstämmelse med dessa anvisningar och på det sätt som avsetts med denna speciella typ av verktyg, med beaktande av arbetsförhållandena och det arbete som ska utföras. Användningen av elektriska verktyg för andra ändamål än de de är avsedda för kan leda till olyckstillbud.

5.5 Service

- Låt endast kvalificerat fackfolk reparera verktyget med användande av originalreservdelar. Detta för att garantera att verktygets säkerhetsstandards vidmakthålls.

6 EXTRA SÄKERHETSANVISNINGAR FÖR HÖGTRYCKSTVÄTTAR

• Apparaten är endast avsedd för privat bruk utomhus och INTE för kommersiellt bruk.
• Håll apparaten borta från värme, direkt solljus, fukt och regn, frost och vassa kanter.
• Låt inte personer som inte fått utbildning i att använda en högtryckstvätt och som inte läst bruksanvisningen använda maskinen!
• Högtryckstvättar får inte användas av barn eller outbildad personal.
• Barn måste övervakas för att säkerställa att de inte leker med apparaten.
• Innan du startar maskinen kontrollera noga att den inte har några defekter. Om så skulle vara fallet, starta inte maskinen och kontakta din lokala distributör.
• Kontrollera särskilt isoleringen av den elektriska kabeln som måste vara felfri och utan sprickor. Om elkabeln är skadad ska den bytas ut vid ett auktoriserat servicecenter.

WARNING: Högtrycksstrålar kan vara farliga om de används felaktigt. Högtrycksstrålen får inte riktas mot personer, elektrisk utrustning eller apparaten själv.

WARNING: Använd inte apparaten i närheten av personer som inte bär skyddskläder.

Rikta aldrig högtrycksstrålen mot dig själv eller andra för att rengöra kläder eller skodon.
- Håll lansen stadigt med båda händerna.
- Operatören och andra personer i omedelbar närhet av platsen för rengöring måste vidta åtgärder för att skydda sig mot att träffas av skräp som virvlar upp under användningen.
- Bär skyddsglasögon och skyddskläder när du använder högtryckstvätten.
- Dra stickkontakten ur eluttaget före underhåll.
- För att garantera apparatens säkerhet, använd endast originalreservdelar eller av tillverkaren godkända reservdelar.
- Använd inte apparaten om en elkabel eller viktiga delar av apparaten är skadade, t.ex. säkerhetsanordningar, högtrycksslang eller spolhandtag.
- Använd inte apparaten med våta händer. Om apparaten är fuktig eller våt, koppla ur den omedelbart. Placera den aldrig i vatten.
- Däck och däcksventiler kan skadas av högtrycksstrålen och explodera.
- Använd aldrig maskinen i en omgivning där det kan finnas en risk för explosion.
- Det är inte tillåtet att rengöra ytor som innehåller asbest med högt tryck.
- Högtryckstvätten får inte användas vid temperaturer under 0 °C.

WARNING: Högtrycksslangar, armaturer och kopplingar är viktiga för apparatens säkerhet. Använd endast sådana slangar, armaturer och kopplingar som rekommenderas av tillverkaren.

WARNING: Otilräckliga förlängningskablar kan vara farliga. Kablar på kabelvinda ska alltid vara helt utrullade för att förhindra att kabeln överhettas.

- Om en förlängningskabel används måste stickkontakten och uttaget vara vattensäkra och kabeln uppfylla nedan angivna krav på dimension och längd:

- 1,0 mm ^2 max. 12,5 m;

- 1,5 mm ^2 max. 20 m.

- Om elkabeln är skadad måste den bytas ut av tillverkaren eller dennes serviceombud eller av liknande kvalificerad person för att undvika risker.

6.1 Elanslutning

Följande måste iakttas vid anslutning av högtryckstvätten till elnätet:

• Eluttaget ska ha installerats av en behörig elektriker och följa IEC 60.364-1.
• Det rekommenderas att apparatens strömtillförsel går över en jordfelsbrytare som avbryter strömtillförseln om läckströmmen till jord skulle överstiga 30 mA under 30 ms.

6.2 Vattenanslutning

- Anslutning till det allmänna nätet ska följa lokala bestämmelser.

- Vattenslangen kan anslutas till vattenledningsnät med ett högsta tryck på 12 bar.

Högtryckstvätten får i Europa endast anslutas till dricksvattennätet, såvida en för ändamålet avsedd backventil har installerats, typ BA enligt EN 1717. Längden på slangen mellan backventilen och högtryckstvätten måste vara minst 10 meter för att kunna absorbera eventuella trycktoppar (minsta diameter 12 tum).

- Så snart vattnet passerat genom BA-ventilen, är det inte längre att anse som dricksvatten.

VIKTIGT! Använd uteslutande vatten utan föroreningar. Om det finns risk för sandpartiklar i intagsvattnet (t.ex. från egen brunn), måste ett extra filter monteras.

6.3 Säkerhetsanordningar

• Avlastningsventilen reducerar trycket om det överstiger förinställda värden.
• Avtryckarspärr (9) på spolhandtaget. Spolhandtaget (8) har en avtryckarspärr (9). När knappen är aktiverad kan spolhandtaget (8) inte användas.
• Ett överhettningsskydd skyddar motorn mot överbelastning. Maskinen startar om efter några minuter när motorn har svalnat.

7 MONTERINGSANVISNINGAR

I detta avsnitt beskrivs i detalj hur du gör högtryckstvätten klar att använda.

7.1 Hopmontering av lans och pistol (Fig. 1)

- För in lansen i pistolen. Skjut och vrid lansen medurs på pistolen och dra åt så att den sitter säkert på plats.

7.2 Montering av ett munstycke (Fig. 2)

- Fäst det valda munstycket i lansens ände genom att trycka det på plats; det hörs ett klickljud när det hamnar ordentligt på plats.

För att ta bort munstycket, dra tillbaka kragen på lansen och dra ut munstycket.

VARNING! Pistolen måste vara avstängd när munstycket avlägsnas, annars finns risk att det matas ut med kraft under avlägsnandet.

7.3 Montering av transporthandtaget (Fig. 3)

- För in de två rörändarna på det övre transporthandtaget i motsvarande två rörändar på den nedre delen av handtaget, som bilden visar. Tryck ihop tills ett klickljud hörs vid hopkopplingen.

7.4 Montering av förvaringskroken (Fig. 4)

- Skruva fast förvaringskroken på transporthandtaget.

8 ANVÄNDNINGSANVISNINGAR

8.1 Anslutning av vattenslang (Fig. 5)

• Ta bort plastlocket innan vattenintagskopplingen ansluts till maskinen.
• Anslut vattenintagskopplingen (med inbyggt filter) till maskinen.
• Anslut därefter en trädgårdsslang med en snabbkoppling av standardtyp till vattenintagskopplingen.

8.2 Montering av högtrycksslangen (Fig. 6)

1. Skruva fast högtrycksslangen (7) på vattenutloppsröret (3). Tryck och vrid åt ordentligt medurs för att undvika läckage.
2. Skruva fast högtrycksslangen (7) på pistolhandtaget (8). Tryck och vrid åt ordentligt medurs för att undvika läckage.
3. Vrid moturs för att koppla ifrån högtrycksslangen.

8.3 Montering av turbomunstycke

• Sätt turbomunstycket / uteplatsrengöraren i spolhandtaget.
• När lansen är isatt, vrid den. Varning: Se till att lansen sitter ordentligt fast i spolhandtaget.

8.4 Vattenanslutning

En vanlig 1/2" trädgårdsslang av minst 10 och högst 25 m längd passar bra att använda.

VIKTIGT! Använd uteslutande vatten utan föroreningar. Om det finns risk för sandpartiklar i intagsvattnet (t.ex. från egen brunn), bör ett extra filter monteras.

1. Låt vattnet rinna genom vattenslangen innan du ansluter den till maskinen för att förhindra sand och smuts från att tränga in i maskinen. Obs: Kontrollera att filtret är isatt i vattenintagsröret och att filtret inte är igensatt.
2. Anslut vattenslangen till vattenkranen med hjälp av snabbkopplingen (intagsvatten, max. tryck: 12 bar, max. temperatur: 50 °C).
3. Sätt på vattnet.

8.5 Igångsättning och avstängning av högtryckstvätten

Spolhandtaget och lansen påverkas av en rekylkraft under drift och måste hållas ordentligt fast med båda händerna.

VIKTIGT: Rikta munstycket mot marken.

Högtryckstvätten är utrustad med ett automatiskt start/stopp-system, beroende av vattentrycket.

1. Slå på vattentillförseln.
2. Lossa avtryckarspärren.

3. Tryck in avtryckaren på pistolhandtaget och låt vattnet rinna tills all luft har gått ur vattenslangen.

4. Anslut till strömförsörjningen.

5. Vrid start/stopp-vredet åt höger (medurs) för att starta högtryckspumpen.
6. Trycket på ytan som ska rengöras reglerar man genom att ändra munstyckets avständ till ytan. Täck inte över maskinen under drift och använd den inte i ett rum utan tillräcklig ventilation!

OBS: Om maskinen ska lämnas eller inte användas under 5 minuter, måste den stängas av genom att vrida start/stopp-vredet (4) i läge "O".

1. Vrid start/stopp-vredet åt vänster (moturs) i läge «O".
2. Dra stickkontakten ur eluttaget.
3. Stäng av vattentillförseln och tryck på avtryckaren på spolhandtaget för att lätta på trycket i maskinen.

8.6 Lås / lås upp avtryckaren (Fig. 7)

För att börja spruta, tryck på avtryckarspärren och sedan på avtryckaren. När avtryckaren släpps återgår pistolen automatiskt till låst läge. När högtryckstvätten inte används, lås avtryckarspärren (9) för att undvika att högtryckstvätten oavsiktligt startas.

8.7 Snabbkopplingsmunstycke (Fig. 8)

Pistolen är utrustad med fyra snabbkopplingsmunstycken (0 °, 15 °, 25 °, 40 °), med fyra olika sprutmönster. Maskinen ska stängas av vid byte av munstycke.

0 ° rött munstycke: Denna typ av munstycke ger en vertikal, skiktad högtrycksstråle för rengöring av ytor med särskilt svår smuts.

15 ° gult munstycke / 25 ° grönt munstycke / 40 ° vitt munstycke: dessa munstycken ger en högtrycksstråle med solfjäderformat sprutmönster, med rengöringskraft för storskalig rengöring av nedsmutsade ytor.

8.8 Terrasstvätt

Terrasstvätten är ett kraftfullt tillbehör för rengöring av uteplatser, uppfarter etc. Montera terrasstvätten på lansen. OBS: Använd inte terrasstvätten som en kvast utan låt den glida mjukt över ytan.

9 TEKNISKA DATA

	POWXG90430
Typ av motor	Borstmotor
Tryck (Mpa)	13
Max. tryck (Mpa)	19
Spänning	220-240 V / 50 Hz
Effekt	3100 W
Flöde	11 l/min
Vattentemperatur	Max. 50 °C
Vikt	30,8kg

10 BULLER

Bulleremissionsvärden uppmätta enligt tillämplig standard. (K=3)
Ljudtrycksnivå LpA	79 dB(A)
Ljudeffektnivå LwA	95 dB(A)

OBS! Bär hörselskydd när ljudtrycket överstiger 85 dB(A).

aw (Vibration)

1,6 m/s²

K = 1,5 ~m / s^2

11 RENGÖRING OCH UNDERHÅLL

WARNING! Dra alltid stickkontakten ur eluttaget före underhåll eller rengöring.

För att tillförsäkra en lång och problemfri livslängd för maskinen, ger vi följande råd:

• Spola ur vattenslang, högtrycksslang, lans och tillbehör före montering.
• Rengör kopplingarna från damm och sand.
• Rengör alltid munstyckena efter användning.

Reparationer måste alltid göras av en auktoriserad verkstad med användning av originalreservdelar.

11.1 Rengöring av vattenintagsfilter

- Rengör vattenintagsfiltret regelbundet. Skölj med vatten för att avlägsna smuts och skräp.

WARNING: Uraktlåtenhet att sätta i filtret gör garantin ogiltig.

11.2 Rengöring av ventilationskanaler

Maskinen ska hållas ren så att kylluften fritt kan passera genom maskinens ventilationskanaler.

För att säkerställa en enkel anslutning och att o-ringar inte torkar, bör kopplingarna smörjas regelbundet.

12 FÖRVARING

Maskinen bör förvaras i ett frostfritt utrymme!

Pump, slang och tillbehör ska alltid tömmas på vatten innan de förvaras enligt följande:

1. Stäng av maskinen (Vrid på "O" på strömbrytaren) och lossa vattenslang och munstycke.

2. Starta åter maskinen och tryck in avtryckaren på spolhandtaget. Låt maskinen gå tills inget mer vatten kommer ut genom spolhandtaget.

3. Stäng av maskinen, dra ur stickkontakten och vinda upp slang och kabel.

4. Placera spolhandtag, lans, munstycken och andra tillbehör i hållarna på maskinen. Kroken kan användas för förvaring av slang och sladd.

Om maskinen av misstag skulle frysa, blir det nödvändigt att kontrollera att den inte fått skador.

WARNING: Starta aldrig en frusen maskin. Frostskador täcks inte av garantin!

13 FELSÖKNING

PROBLEM	MÖJLIG ORSAK	REKOMMENDERAD ÅTGÄRD
Maskinen startar inte	Stickkontakten ej isatt	Sätt i stickkontakten.
	Eluttaget defekt	Försök ett annat uttag.
	Förlängningskabel defekt	Testa utan förlängningskabel.
Trycket varierar	Pumpen suger in luft	Kolla att slangar och kopplingar är lufttäta.
	Ventiler smutsiga, slitna eller har fastnat	Kontakta serviceverkstad.
	Vattentillförsel ej tillräcklig	Höj vattentrycket, kolla att trädgårdsslang ej blockerad och/eller byt till större slangdimension.
	Pumpens packningar slitna	Kontakta serviceverkstad.
Maskinen stannar	Felaktig nätspänning	Kolla att nätspänning lika med den på märkplåten angivna.
	Värmesäkring har utlösts	Låt maskinen svalna under 5 minuter.
	Munstycke delvis igensatt	Rengör munstycke med en rensnål och genom att spruta vatten baklänges genom munstycket.
	Förhöjt amperetal	Testa utan förlängningskabel.
Maskinen går ojämnt	Luft i intagsslang/pump	Låt maskinen gå med handtaget intryckt tills normalt arbetstryck uppnås.
	Otilräcklig vattentillförsel för maskinens behov	Höj vattentrycket, kolla att trädgårdsslang ej blockerad och/eller byt till större slangdimension.
	Munstycke delvis igensatt	Rengör munstycke med en rensnål och genom att spruta vatten baklänges genom munstycket.
	Vattenfilter igensatt	Rengör filtret.
	Slangen böjd	Räta ut slangen.
Maskinen stannar och startar ofta av sig själv	Pump och/eller sprutpistol läcker	Kontakta serviceverkstad.
	Ingen vattentillförsel	Anslut vattenintag.
Maskinen startar men inget vatten kommer ut	Vattenfilter igensatt	Rengör filtret.
	Munstycke igensatt	Rengör munstycke med en rensnål och genom att spruta vatten baklänges genom munstycket.

14 GARANTI

- Produkten garanteras i överensstämmelse med gällande lagbestämmelser för en 36 månaders period gällande från den förste användarens inköpsdatum. - Garantin täcker alla material- och tillverkningsfel med undantag för batterier och laddare. Den omfattar inte heller: defekter uppkomna på normala förslitningsdelar såsom kullager, borstar, kablar, stickkontakter eller tillbehör som borrar, bits, sågklingor etc.; vidare skador eller defekter som uppkommit genom vanvård, olyckor eller vidtagna förändringar av produkten; ej heller kostnader för transport.

- Skador och/eller defekter som uppkommit på grund av felaktig användning av verktyget omfattas inte av garantibestämmelserna.

- Vi frånsäger oss allt ansvar för eventuell kroppsskada som uppstått på grund av felaktig användning av verktyget.

- Reparationer får endast utföras av en auktoriserad serviceverkstad för Powerplus verktyg.

- Ytterligare information kan erhållas per telefon på nummer 0032-3-292 92 90.

- Eventuella transportkostnader skall betalas av kunden, om inte annat har avtalats skriftligen.

- Likaledes kan inga garantianspråk ställas om skadan på apparaten uppkommit som en följd av åsidosatt underhåll eller överbelastning.

- Absolut undantagna från garantin är skador uppkomna genom vätska som trängt in, överdrivet utsättande för damm, medveten skada (avsiktlig eller genom grov vårdslöshet), olämplig användning (användning för ändamål för vilka apparaten inte lämpar sig), okunnig användning (t.ex. utan att respektera i denna bruksanvisning givna anvisningar), osakkunnig montering, blixtnedslag, felaktig nätpänning. Denna uppräkning gör inte anspråk på att vara fullständig.

- Godkända garantianspråk kan inte medföra förlängning av garantiperioden eller påbörjande av en ny garantiperiod i den händelse apparaten ersatts med en ny.

- Apparat eller delar som bytts ut under garantin, blir därigenom Varo NV:s egendom.

- Vi förbehåller oss rätten att avvisa alla garantiansökningar där inköpet inte kan bestyrkas eller om det står klart att produkten inte underhållits på rätt sätt (rena luftintag, kolborstarna regelbundet servade...)

- Inköpskvittot måste sparas som bevis för inköpsdatum.

- Verktyget, som inte får ha tagits isär, måste returneras till återförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastförpackning (om tillämpligt för produkten) tillsammans med inköpsbeviset.

15 MILJÖHÄNSYN

Om du efter en tid beslutar dig för att byta ut maskinen får den inte hanteras som hushållsavfall, den ska kasseras på ett miljövänligt sätt.

Avfall som produceras av elektriska maskiner får inte hanteras på samma sätt som vanligt hushållsavfall. Ta avfallet till en återvinningscentral om det finns en sådan anläggning. Rådgör med lokala myndigheter eller försäljaren för rekommendationer om insamling och återvinning.

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIEN,

förklarar att,

Produkt: Högtryckstvätt

Varumärke: POWERplus

Modell: POWXG90430

överensstämmer med väsentliga krav och andra relevanta bestämmelser i tillämpliga europeiska direktiv, baserat på tillämpningen av europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten gör denna deklaration ogiltig.

Europeiska direktiv (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet):

2011/65/EU

2006/42/EG

2014/30/EU

2000/14/EG

Bilaga V LwA

Measured 92 dB(A)

Guaranteed 95 dB(A)

Europeiska harmoniserade standarder (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet):

EN60335-1:2012

EN60745-2-79:2012

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2 : 2019

EN61000-3-11:2019

Ansvarig för den tekniska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertecknad agerar på uppdrag av företagets VD,

Mertens Ludo

Ludo Mertens

Tillämpningsansvarig - Registrerings- och regelfrågor
