| Tipo di prodotto | Idropulitrice |
| Marca | PowerPlus |
| Modello | POWXG90430 |
| Peso | 30,8 kg |
| Tensione di alimentazione | 220-240 V |
| Frequenza | 50 Hz |
| Potenza | 3100 W |
| Pressione nominale | 13 MPa |
| Pressione massima | 19 MPa |
| Portata d'acqua | 11 L/min |
| Temperatura massima dell'acqua | 50 °C |
| Lunghezza del flessibile alta pressione | 10 m |
| Tipo di motore | Motore a induzione |
| Classe di protezione | Doppio isolamento (classe II) |
| Livello di pressione acustica | 79 dB(A) |
| Livello di potenza acustica | 95 dB(A) |
| Vibrazioni | 1,6 m/s² |
| Garanzia | 36 mesi |
| Utilizzo previsto | Pulizia esterna (veicoli, facciate, terrazze, ecc.) |
| Accessori inclusi | Pistola, lancia, 4 ugelli (0°,15°,25°,40°), ugello turbo, pulitore per terrazze, spazzola, flessibile 10 m, raccordo acqua |
| Dispositivi di sicurezza | Blocco grilletto, valvola di scarico, sensore termico |
| Manutenzione consigliata | Pulizia filtro ingresso, sfiato aerazione, lubrificazione raccordi |
Domande frequenti - POWXG90430 PowerPlus
Domande degli utenti su POWXG90430 PowerPlus
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Idropulitrice in formato PDF gratuitamente! Trova il tuo manuale POWXG90430 - PowerPlus e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. POWXG90430 del marchio PowerPlus.
MANUALE UTENTE POWXG90430 PowerPlus
IT ITALIANO TRADUZIONE DEL MANUALE DI ISTRUZIONI ORIGINALE
PT PORTUGUÊS TRADUÇÃO DO MANUAL DE INSTRUÇÕES ORIGINAL
NO NORSK OVERSETTELSE AV ORIGINAL BRUKERVEILEDNING
DA DANSK OVERSÄTTELSE AF DEN ORIGINALE BRUGSVEJLEDNING
SV SVENSKA ÖVERSÄTTNING AV DEN URSPRUNGLIGA BRUKSANVISNINGEN
FI SUOMI ALKUPERÄISEN OHJEKIRJAN KÄÄNNÖS
1 APPLICAZIONE 3
2 DESCRIZIONE (FIG. A-B) 3
3 DISTINTA DEI COMPONENTI....3
4 SIMBOLI 4
5 NORME GENERALI DI SICUREZZA....4
5.1 Luogo di lavoro....4
5.2 Sicurezza elettrica....4
5.3 Sicurezza delle persone....5
5.4 Uso attento e scrupoloso degli elettroutensili....5
5.5 Manutenzione....6
6 MISURE DI SICUREZZA SUPPLEMENTARI PER IDROPULITRICI AD ALTA PRESSIONE ....6
6.1 Collegamento alla rete di alimentazione....7
6.2 Collegamento dell'acqua....7
6.3 Dispositivi di sicurezza....7
7 ISTRUZIONI DI MONTAGGIO 8
7.1 Assemblaggio della pistola (Fig. 1)......8
7.2 Montaggio dell'ugello (Fig. 2)....8
7.3 Montaggio dell'impugnatura (Fig. 3)....8
7.4 Montaggio del gancio dell'alta pressione (Fig. 4)....8
8 ISTRUZIONI DI FUNZIONAMENTO 8
8.1 Collegamento del tubo per giardinaggio (Fig. 5)....8
8.2 Montaggio del flessibile ad alta pressione (Fig. 6)....8
8.3 Montaggio dell'ugello turbo 8
8.4 Collegamento dell'acqua....8
8.5 Avviamento/arresto dell'apparecchio....9
8.6 Blocco/sblocco della pistola con trigger (Fig. 7)....9
8.7 Ugello ad attacco rapido (Fig. 8)....9
8.8 Lavasuperfici esterne 9
9 DATI TECNICI 10
10 RUMORE 10
11 PULIZIA E MANUTENZIONE 10
11.1 Pulizia del filtro di ingresso....10
11.2 Pulizia delle feritoie di aerazione .... 10
11.3 Ingrassaggio dei raccordi....11
12 RIMESSAGGIO 11
13 ELIMINAZIONE DI ERRORI 11
14 GARANZIA....12
15 AMBIENTE 13
16 DICHIARAZIONE DI CONFORMITÀ 14

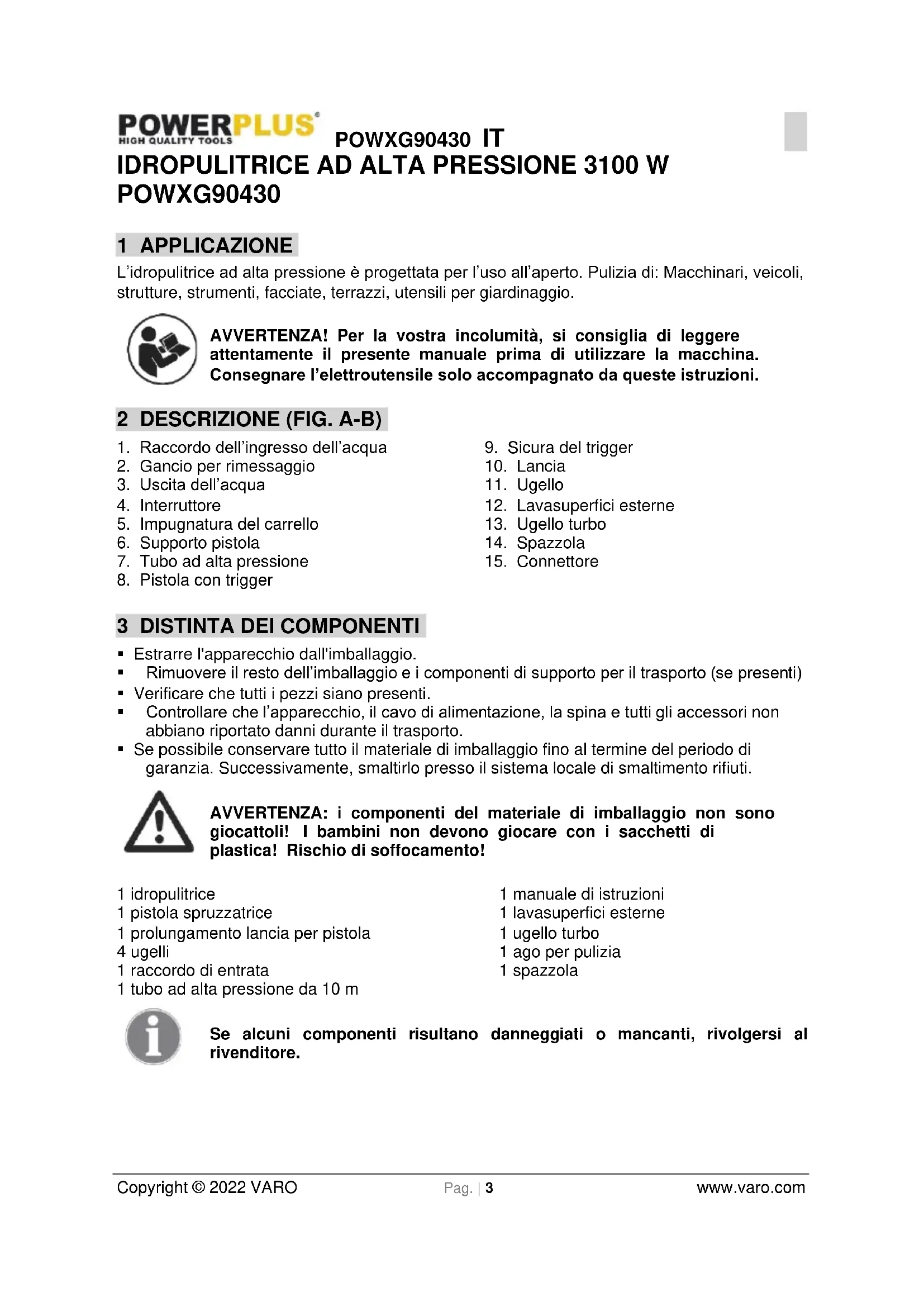

IDROPULITRICE AD ALTA PRESSIONE 3100 W POWXG90430
1 APPLICAZIONE
L'idropulitrice ad alta pressione è progettata per l'uso all'aperto. Pulizia di: Macchinari, veicoli, strutture, strumenti, facciate, terrazzi, utensili per giardinaggio.
AVVERTENZA! Per la vostra incolumità, si consiglia di leggere attentamente il presente manuale prima di utilizzare la macchina. Consegnare l'elettroutensile solo accompagnato da queste istruzioni.
2 DESCRIZIONE (FIG. A-B)
- Raccordo dell'ingresso dell'acqua
- Gancio per rimessaggio
- Uscita dell'acqua
- Interruttore
- Impugnatura del carrello
- Supporto pistola
- Tubo ad alta pressione
-
Pistola con trigger
-
Sicura del trigger
- Lancia
- Ugello
- Ugello turbo
- Spazzola
-
Connettore
-
Lavasuperfici esterne
3 DISTINTA DEI COMPONENTI
- Estrarre l'apparecchio dall'imballaggio.
■ Rimuovere il resto dell'imballaggio e i componenti di supporto per il trasporto (se presenti) - Verificare che tutti i pezzi siano presenti.
- Controllare che l'apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto.
- Se possibile conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivamente, smaltirlo presso il sistema locale di smaltimento rifiuti.
AVVERTENZA: i componenti del materiale di imballaggio non sono giocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento!
1 idropulitrice
1 pistola spruzzatrice
1 prolungamento lancia per pistola
4 ugelli
1 raccordo di entrata
1 tubo ad alta pressione da 10 m
1 manuale di istruzioni
1 lavasuperfici esterne
1 ugello turbo
1 ago per pulizia
1 spazzola
Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore.
4 SIMBOLI
Nel presente manuale e/o sull'apparecchio sono utilizzati i seguenti simboli:
 | Non dirigere mai il getto verso persone, animali domestici, apparecchiature sotto tensione o l'apparecchio stesso. |  | In conformità con le norme fondamentali sulla sicurezza delle direttive europee. | |
 | Macchina classe II - Doppio isolamento - Non è necessaria la messa a terra. |  | Leggere attentamente il manuale prima dell'uso. | |
 | Indica il rischio di lesioni personali o danni all'utensile. |  | Protezioni oculari obbligatorie. | |
 | Indossare protezioni auricolari |  | Indossare guanti protettivi | |
5 NORME GENERALI DI SICUREZZA
Leggere tutte le avvertenze di sicurezza e le istruzioni. Il mancato rispetto delle avvertenze e delle istruzioni che seguono può causare scosse elettriche, incendi e/o gravi lesioni.
Conservare le presenti avvertenze di sicurezza e istruzioni in modo da poterle consultare in seguito. Il termine “elettroutensile” di seguito utilizzato si riferisce ad elettroutensili alimentati a rete (con cavo) o a batteria (cordless).
5.1 Luogo di lavoro
- Mantenere l'area di lavoro pulita e ben illuminata. Aree di lavoro in disordine e non illuminate possono dare origine a incidenti.
Non utilizzare l'apparecchio in ambienti a rischio di esplosione nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono incendiare polveri o vapori. - Durante l'impiego dell'elettroutensile, tenere lontani bambini e i non addetti ai lavori. In caso di distrazione, si potrebbe perdere il controllo dell'apparecchio.
5.2 Sicurezza elettrica
Verificare sempre che i dati riportati sulla targhetta corrispondano a quelli della rete elettrica.
- La spina dell'apparecchio deve essere adatta alla presa. La spina non può essere modificata in alcun modo. Non utilizzare adattatori insieme ad apparecchi collegati a terra. Spine non modificate e prese di corrente adatte riducono il rischio di scosse elettriche.
- Evitare il contatto fisico con superfici collegate a terra quali tubi, impianti di riscaldamento, fornelli e frigoriferi. C'è un alto rischio di prendere la scossa se il corpo è collegato a terra.
- Proteggere l'apparecchio da pioggia e umidità. L'infiltrazione di acqua in un elettroutensile aumenta il rischio di scosse elettriche letali.
Non danneggiare il cavo. Non utilizzare il cavo per trascinare l'apparecchio, per tirarlo oppure per estrarre la spina dalla presa. Tenere lontano il cavo da fonti di calore, olio,
POWXG90430 IT
spigoli aguzzi o parti in movimento dell'apparecchio. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche letali.
Se l'elettroutensile viene impiegato all'aperto, utilizzare solo prolunghe adatte a questo scopo. L'impiego di una prolunga adatta per l'uso all'aperto diminuisce il rischio di scosse elettriche letali.
- Se non si può evitare di azionare l'elettroutensile in un luogo umido, utilizzare una rete di alimentazione protetta da dispositivo di corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche letali.
5.3 Sicurezza delle persone
- Prestare attenzione. Fare molta attenzione a quello che si fa quando si lavora con un elettroutensile. Non utilizzare l'apparecchio quando si è stanchi o sotto gli effetti di droghe, alcool o farmaci. Un momento di distrazione durante l'uso dell'apparecchio può causare gravi lesioni.
- Portare sempre un paio di occhiali protettivi ed indossare dispositivi di protezione personali quali maschera antipolvere, calzature di sicurezza antiscivolo, elmetto o paraorecchi, a seconda del tipo di impiego dell'elettroutensile, fa diminuire il rischio di lesioni.
- Evitare la messa in funzione accidentale. Accertarsi che l'interruttore si trovi sulla posizione "off" prima di inserire la spina nella presa. Se durante il trasporto dell'apparecchio il dito poggia sull'interruttore, oppure se l'apparecchio viene collegato alla rete già in posizione di innesto, si possono verificare incidenti.
- Prima di avviare l'apparecchio, rimuovere gli utensili di regolazione o la chiave per dadi. Un utensile o una chiave che si trovino in una sezione rotante possono causare lesioni.
- Non sporgersi troppo quando si lavora con l'apparecchio. Trovare una posizione sicura e mantenere sempre l'equilibrio. In questo modo si può controllare l'apparecchio anche in situazioni impreviste.
- Indossare un abbigliamento idoneo. Indossare capi il più possibile aderenti ed evitare di indossare ornamenti o gioielli. Tenere capelli, abbigliamento e guanti lontano dalle sezioni in movimento. Un abbigliamento non aderente, gioielli o capelli lunghi possono restare intrappolati nelle sezioni in movimento.
- Se possono essere montati sistemi di aspirazione e captazione della polvere, assicurarsi che siano collegati e che vengano utilizzati in modo corretto. L'impiego di questi sistemi diminuisce i rischi causati dalla polvere.
5.4 Uso attento e scrupoloso degli elettroutensili
Non sovraccaricare l'apparecchio. Utilizzare l'elettroutensile idoneo al lavoro da svolgere. Con un elettroutensile adatto si potrà lavorare meglio e in modo più sicuro a seconda del campo di applicazione.
Non utilizzare mai un elettroutensile il cui interruttore sia difettoso. Un elettroutensile che non si riesca più ad accendere o spegnere è pericoloso e deve essere riparato.
- Estrarre la spina dalla presa prima di effettuare regolazioni sull'apparecchio, sostituire accessori o prima di riporre l'elettroutensile. Queste precauzioni servono a prevenire l'avvio involontario dell'apparecchio.
- Conservare gli elettroutensili fuori dalla portata dei bambini. Non far utilizzare l'apparecchio a persone che non abbiano familiarità oppure che non abbiano letto queste istruzioni. Gli elettroutensili sono attrezzi pericolosi nelle mani di persone inesperte.
- Avere cura dell'apparecchio. Controllare che le parti mobili dell'apparecchio funzionino perfettamente e non si blocchino, che non ci siano pezzi rotti oppure danneggiati in modo tale da pregiudicarne il funzionamento. Far riparare i pezzi danneggiati prima dell'impiego dell'apparecchio. Molti incidenti sono stati causati da elettroutensili sui quali viene eseguita una scarsa manutenzione.
- Conservare gli utensili da taglio affilati e in ordine. Gli utensili da taglio conservati con cura e debitamente affilati si bloccano di meno e si gestiscono meglio.
POWXG90430 IT
- Utilizzare l'elettroutensile, gli accessori, gli utensili, ecc. conformemente alle presenti istruzioni e per gli scopi previsti per questo particolare modello. Tenere quindi in considerazione le condizioni di lavoro e il tipo di applicazione. L'impiego di elettroutensili per usi diversi da quelli previsti può condurre a situazioni pericolose.
5.5 Manutenzione
- Far riparare l'apparecchio solo da personale specializzato e che utilizza solo pezzi di ricambio originali. In questo modo viene garantita la sicurezza dell'apparecchio.
6 MISURE DI SICUREZZA SUPPLEMENTARI PER IDROPULITRICI AD ALTA PRESSIONE
- L'apparecchio è previsto unicamente per l'uso privato in ambienti estemi e NON per l'uso commerciale. Tenerlo al riparo da fonti di calore, luce solare diretta, umidità e pioggia, brina e bordi taglienti.
- Non consentire l'uso dell'apparecchio a persone non adeguatamente addestrate all'uso di idropulitrici o che non abbiano letto il manuale!
- Le idropulitrici ad alta pressione non devono essere utilizzate da bambini o da persone non addestrate.
■ Sorvegliare sempre i bambini per evitare che giochino con l'apparecchio. - Prima di avviare l'apparecchio, controllare attentamente che non presenti difetti. In presenza di difetti, non avviare l'apparecchio e rivolgersi al rivenditore di zona.
- Controllare in particolar modo che l'isolamento del cavo di alimentazione sia integro e privo di difetti. Se il cavo di alimentazione è danneggiato, rivolgersi a un centro di assistenza autorizzato per farlo sostituire.
AVVERTENZA: i getti pressurizzati possono essere pericolosi se utilizzati in maniera impropria. Non dirigere mai il getto verso persone, apparecchiature sotto tensione o l'apparecchio stesso.
AVVERTENZA: non utilizzare l'apparecchio nelle vicinanze di altre persone che non indossino indumenti protettivi.
- Non dirigere il getto verso se stessi o altre persone per pulire indumenti o calzature.
■ Afferrare saldamente la lancia spruzzatrice con entrambe le mani. - L'operatore deve proteggere chiunque si trovi nelle immediate vicinanze dell'area da pulire da eventuali residui proiettati durante l'uso.
- Durante l'uso indossare protezioni oculari e indumenti protettivi.
- Prima di qualsiasi intervento di manutenzione scollegare l'apparecchio dalla rete di alimentazione.
- Per garantire la sicurezza dell'apparecchio, utilizzare solo componenti di riserva originali o approvati dal fabbricante.
- Non utilizzare l'apparecchio se il cavo di alimentazione o altri componenti importanti come i dispositivi di sicurezza, i tubi ad alta pressione o la pistola appaiono danneggiati.
- Non utilizzare l'apparecchio con le mani bagnate. Se l'apparecchio è umido o bagnato, scollegarlo immediatamente. Non immergere in acqua.
- Se colpiti dal getto ad alta pressione, pneumatici e valvole di pneumatici possono subire danni ed esplodere.
Non utilizzare mai l'apparecchio in ambienti a rischio di esplosione. - Non è consentita la pulizia ad alta pressione di superfici contenenti amianto.
- Questa idropulitrice ad alta pressione non deve essere utilizzata a temperature inferiori a 0 °C.
AVVERTENZA: tubi ad alta pressione, dispositivi di fissaggio e raccordi sono importanti ai fini della sicurezza dell'apparecchio. Utilizzare esclusivamente tubi, dispositivi di fissaggio e raccordi raccomandati dal fabbricante.
AVVERTENZA: l'uso di prolunghe di tipo non appropriato può essere pericoloso. I cavi avvolti su bobine devono essere sempre completamente svolti al fine di impedirne il surriscaldamento.
- In caso d'uso di una prolunga, la spina e la presa devono essere impermeabili e soddisfare i requisiti di lunghezza e dimensioni dei cavi sotto specificati:
- 1,0 mm ^2 max. 12,5 m,
- 1,5 mm ^2 max. 20 m.
Se il cavo di alimentazione è danneggiato, rivolgersi per la sostituzione al fabbricante o a un suo tecnico dell'assistenza o a personale parimenti qualificato, in modo da evitare rischi.
6.1 Collegamento alla rete di alimentazione
Durante il collegamento dell'idropulitrice ad alta pressione alla rete elettrica, osservare quanto segue:
- Il collegamento alla rete di alimentazione deve essere eseguito da un elettricista qualificato ed essere a norma IEC 60364-1.
- È consigliabile dotare l'alimentazione elettrica di questo apparecchio di dispositivo di corrente residua che interrompa l'alimentazione qualora la corrente di dispersione a massa superi 30 mA per 30 ms.
6.2 Collegamento dell'acqua
- Collegamento alla rete idrica pubblica secondo le normative.
Il tubo di ingresso può essere collegato alla rete idrica con una pressione di ingresso max. di 12 bar.
In Europa, l'idropulitrice ad alta pressione può essere collegata a reti di approvvigionamento di acqua potabile solo se è stato installato un dispositivo antiriflusso di tipo BA a norma EN 1717. Il tubo di collegamento tra tale dispositivo e l'idropulitrice ad alta pressione deve essere lungo almeno 10 metri in modo da assorbire possibili picchi di pressione (diametro min. 1,27 cm).
Non appena è fluita attraverso la valvola BA, l'acqua non è più considerata potabile.
IMPORTANTE! Usare esclusivamente acqua priva di impurità. In caso di rischio di particelle di sabbia nell'acqua di entrata (per esempio prelevata dal pozzo), è necessario aggiungere un filtro.
6.3 Dispositivi di sicurezza
- La valvola di regolazione riduce la pressione in caso di superamento dei valori preimpostati.
- Sicura della pistola con trigger (9): La pistola con trigger (8) è dotata di sicura (9). All'attivazione della manopola, la pistola con trigger (8) non può essere attivata.
- Un sensore termico protegge il motore dai sovraccarichi. L'apparecchio si riattiva entro pochi minuti, quando il sensore si sarà raffreddato.
7 ISTRUZIONI DI MONTAGGIO
Questa sezione spiega in dettaglio come approntare per l'uso l'idropulitrice ad alta pressione.
7.1 Assemblaggio della pistola (Fig. 1)
- Inserire la lancia nella pistola. Spingere la lancia sulla pistola e serrare manualmente ruotandola in senso orario fino a quando risulterà ben salda in posizione.
7.2 Montaggio dell'ugello (Fig. 2)
- Collegare l'ugello all'estremità della lancia premendo in posizione l'ugello selezionato. Una volta in posizione si sentirà uno scatto.
- Per rimuovere l'ugello, tirare indietro il collare della lancia ed estrarre l'ugello.
AVVERTENZA! Ricordarsi di cambiare l'ugello dopo aver spento la pistola, per evitare che vengano espulsi accidentalmente con forza durante la rimozione.
7.3 Montaggio dell'impugnatura (Fig. 3)
- Inserire le due estremità dell'impugnatura nei due fori sulla sommità della base, come mostrato. Premere il pulsante fino a inserirlo nel suo foro. L'impugnatura è fissata quando si sente il "clic".
7.4 Montaggio del gancio dell'alta pressione (Fig. 4)
- Avvitare il gancio dell'alta pressione all'impugnatura.
8 ISTRUZIONI DI FUNZIONAMENTO
8.1 Collegamento del tubo per giardinaggio (Fig. 5)
- Prima di collegare il connettore di ingresso dell'acqua all'idropulitrice è necessario rimuovere il tappo di plastica.
- Collegare il connettore del tubo flessibile (con filtro integrato) all'idropulitrice.
- Collegare il tubo per giardinaggio con un innesto rapido standard.
8.2 Montaggio del flessibile ad alta pressione (Fig. 6)
- Avvitare il flessibile ad alta pressione sul tubo di uscita dell'acqua. Spingere e ruotare (in senso orario) serrando saldamente per evitare perdite.
- Avvitare il flessibile ad alta pressione alla pistola. Spingere e ruotare (in senso orario) serrando saldamente per evitare perdite.
- Per rimuovere, ruotare in senso antiorario.
8.3 Montaggio dell'ugello turbo
- Applicare l'ugello turbo/lavasuperfici per esterni nella pistola con trigger.
- Completato l'inserimento, ruotare la lancia. Cautela: Verificare che la lancia sia adeguatamente fissata alla pistola.
8.4 Collegamento dell'acqua
Utilizzare un tubo da giardinaggio standard di 1,27 cm di diametro e di lunghezza compresa tra min. 10 m e max. 25 m.
IMPORTANTE! Usare esclusivamente acqua priva di impurità. Qualora si sospetti la presenza di particelle di sabbia nell'acqua di entrata (per esempio prelevata dal pozzo), è necessario aggiungere un filtro.
POWXG90430 IT
- Lasciar scorrere l'acqua attraverso il tubo prima di collegarlo all'apparecchio, in modo da evitare la penetrazione di sabbia e sporcizia al suo interno. Nota: Verificare che il filtro sia applicato al tubo di ingresso dell'acqua e che non sia ostruito.
- Collegare il tubo dell'acqua alla rete di approvvigionamento per mezzo dell'accoppiamento rapido (acqua in entrare, pressione max.: 12 bar, temperatura max.: 50 °C).
- Aprire l'acqua.
8.5 Avviamento/arresto dell'apparecchio
La pistola con trigger e la lancia possono subire contraccolpi durante l'uso, pertanto si raccomanda di afferrarli saldamente con entrambe le mani.
IMPORTANTE: rivolgere l'ugello verso il suolo.
Questa idropulitrice ad alta pressione è dotata di sistema di avviamento/arresto automatico basato sulla pressione dell'acqua.
- Azionare il rifornimento idrico.
- Rilasciare la sicura del trigger.
- Attivare il trigger della pistola e lasciar scorrere l'acqua fino ad aver eliminato ogni residuo d'aria dal tubo.
- Collegare al rifornimento idrico.
- Ruotare l'interruttore di avviamento/arresto verso destra.
- Attivare il trigger della pistola.
- Adeguare sempre la distanza, e di conseguenza la pressione del getto, alla superficie da pulire.
Non coprire l'apparecchio durante l'uso e non utilizzarlo in locali non adeguatamente ventilati! NOTA: se l'apparecchio viene lasciato inutilizzato per 5 minuti, è necessario spegnerlo con l'interruttore di avviamento/arresto (4) "O":
-
Ruotare l'interruttore di avviamento/arresto verso destra ("O").
-
Estrarre la spina dalla presa della corrente.
-
Scollegare l'approvvigionamento idrico e attivare il trigger della pistola per scaricare la pressione dell'apparecchio.
8.6 Blocco/sblocco della pistola con trigger (Fig. 7)
È necessario premere il pulsante di sblocco e poi il trigger per attivare la nebulizzazione. Al rilascio, il trigger può tornare automaticamente alla posizione di spegnimento.
Quando l'idropulitrice non è in uso, premere il pulsante di blocco per evitare di azionare accidentalmente il getto ad alta pressione.
8.7 Ugello ad attacco rapido (Fig. 8)
La pistola è dotata di 4 tipi di ugelli ad attacco rapido (0°, 15°, 25°, 40°) per 4 tipi di spruzzo. Spegnere la macchina durante la sostituzione dell'ugello.
Ugello 0° - rosso: questo tipo di ugello produce un getto ad alta pressione verticale e stratificato per la pulizia di superfici particolarmente sporche.
Ugello 15° - giallo, ugello 25° - verde, ugello 40° - bianco: questi tipi di ugello possono produrre un getto ad alta pressione a forma di ventaglio dell'angolo corrispondente, con una forza pulente indicata per superfici con sporco esteso.
8.8 Lavasuperfici esterne
Il lavasuperfici esterne è un potente accessorio per la pulizia di cortili, vialetti, ecc.
Collegare il lavasuperfici esterne alla lancia.
NOTA: non utilizzare il lavasuperfici esterne come se fosse una spazzola ma lasciarlo scorrere con leggerezza sulla superficie.
9 DATI TECNICI
| POWXG90430 | |
| TIPO di motore | Motore a induzione |
| Pressione (Mpa) | 13 |
| Pressione max. (Mpa) | 19 |
| Tensione | 220-240 V / 50 Hz |
| Alimentazione | 3100 W |
| Portata | 11 L/min |
| Temperatura dell'acqua | Max. 50 °C |
| Peso | 30,8 kg |
10 RUMORE
Valori di emissione di rumore misurati in conformità allo standard applicabile. (K=3)
Livello di pressione acustica LpA 79 dB(A)
Livello di potenza acustica LwA 95 dB(A)
ATTENZIONE! Indossare protezioni acustiche se la pressione acustica supera 85 dB(A).
aw (Livello di vibrazione)
1,6 m/s²
K = 1,5 ~m / s^2
11 PULIZIA E MANUTENZIONE
AVVERTENZA! Scollegare sempre la spina dalla presa dell'alimentazione prima di qualsiasi intervento di manutenzione o pulizia.
Al fine di garantire una durata prolungata e priva di problemi, osservare i seguenti suggerimenti:
- Lavare accuratamente il tubo dell'acqua, il tubo ad alta pressione, la lancia e gli accessori prima di montarli.
- Pulire i raccordi eliminando eventuali tracce di polvere e sabbia.
■ Sciacquare lo spruzzatore di detergente dopo l'uso. - Pulire gli ugelli.
Eventuali riparazioni devono essere eseguite sempre presso officine autorizzate con parti di ricambio originali.
11.1 Pulizia del filtro di ingresso
- Pulire il filtro di ingresso con regolarità. Sciacquare con acqua per rimuovere sporcizia e impurità.
CAUTELA: la mancata applicazione del filtro invalida la garanzia.
11.2 Pulizia delle feritoie di aerazione
L'apparecchio deve essere mantenuto pulito in modo da non ostacolare il passaggio dell'aria che ne consente il raffreddamento attraverso le apposite feritoie.
11.3 Ingrassaggio dei raccordi
I raccordi devono essere ingrassati regolarmente al fine di facilitare il collegamento ed evitare che gli o-ring si secchino.
12 RIMESSAGGIO
L'apparecchio deve essere riposto in un locale non soggetto a temperature sotto lo zero! Prima del rimessaggio è necessario eliminare eventuali residui d'acqua dalla pompa, dal tubo e dagli accessori, procedendo come segue:
- Fermare l'apparecchio (Portare l'interruttore di avviamento/arresto "O") e scollegare il tubo dell'acqua e l'ugello.
- Riavviare l'apparecchio e attivare il trigger della pistola. Lasciare in funzione l'apparecchio fino a quando non fuoriesce più acqua dalla pistola.
- Fermare l'apparecchio, scollegare la spina e avvolgere il tubo e il cavo di alimentazione.
- Collocare la pistola con trigger, la lancia, gli ugelli e altri accessori negli appositi supporti dell'apparecchio. Il gancio può essere utilizzato come supporto per il tubo e il cavo.
Qualora l'apparecchio dovesse accidentalmente gelare, sarà necessario verificare i danni.
AVVERTENZA: non avviare mai l'apparecchio se gelato. I danni provocati dal ghiaccio non sono coperti dalla garanzia!
13 ELIMINAZIONE DI ERRORI
| SINTOMO | CAUSA | SOLUZIONE RACCOMANDATA |
| L'apparecchio non si avvia. | Apparecchio non collegato all'alimentazione. | Collegare l'apparecchio. |
| Presa della corrente difettosa. | Provare un'altra presa. | |
| Prolunga difettosa. | Provare senza prolunga. | |
| Fluttuazioni della pressione. | Pompa che aspira aria. | Verificare che il tubo e le connessioni siano a tenuta ermetica. |
| Valvole sporche, usurate o grippate. | Rivolgersi al centro di assistenza tecnica più vicino. | |
| Approvvigionamento idrico insufficiente. | Aumentare la pressione dell'acqua, verificare che il tubo da giardinaggio non sia ostruito e/o sostituire con un tubo di diametro superiore. | |
| Guarnizioni della pompa usurate. | Rivolgersi al centro di assistenza tecnica più vicino. | |
| L'apparecchio si ferma. | Tensione di rete non corretta. | Verificare che la tensione di rete corrisponda alle specifiche riportate sulla targa dati. |
| Sensore termico attivato. | Lasciare raffreddare l'apparecchio per 5 minuti. | |
| Ugello parzialmente ostruito. | Pulire l'ugello per mezzo di un ago e spruzzando acqua a ritroso attraverso l'ugello. | |
| Aumento dell'amperaggio. | Provare senza prolunga. |
POWXG90430 IT
| L'apparecchio funziona a sbalzi. | Presenza d'aria nel tubo di ingresso/pompa. | Lasciare in funzione l'apparecchio con il trigger attivato fino al recupero della regolare pressione d'esercizio. |
| Approvvigionamento idrico insufficiente. | Aumentare la pressione dell'acqua, verificare che il tubo da giardinaggio non sia ostruito e/o sostituire con un tubo di diametro superiore. | |
| Ugello parzialmente ostruito. | Pulire l'ugello per mezzo di un ago e spruzzando acqua a ritroso attraverso l'ugello. | |
| Filtro dell'acqua bloccato. | Pulire il filtro. | |
| Tubo attorcigliato. | Distendere il tubo. | |
| L'apparecchio si avvia e si ferma spesso autonomamente. | Perdite dalla pompa e/ dalla pistola. | Rivolgersi al centro di assistenza tecnica più vicino. |
| Approvvigionamento idrico assente. | Collegare l'acqua di ingresso. | |
| L'apparecchio si avvia ma non fuoriesce acqua. | Filtro dell'acqua ostruito. | Pulire il filtro. |
| Ugello ostruito. | Pulire l'ugello per mezzo di un ago e spruzzando acqua a ritroso attraverso l'ugello. |
14 GARANZIA
- Questo prodotto è garantito a norma di legge per un periodo di 36 mesi a decorrere dalla data dell'acquisto da parte del primo utilizzatore.
- La presente garanzia copre tutti i difetti di materiali o produzione, esclusi: batterie, caricabatterie, parti difettose soggette a normale usura quali cuscinetti, spazzole, cavi e spine o accessori quali trapani, punte di trapano, lame di seghe, ecc.; danni o difetti derivanti da incuria, incidenti o alterazioni; costi di trasporto.
- Sono esclusi dalle clausole della garanzia danni e/o difetti conseguenti all'uso non conforme.
- Si declina ogni responsabilità per eventuali lesioni provocate dall'uso non conforme dell'apparecchio.
- Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Powerplus tools.
- Per ulteriori informazioni, telefonare al numero 00 32 3 292 92 90.
- Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta.
- Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositivo sia dovuto alle conseguenze di una manutenzione inadeguata o di un sovraccarico.
- Sono inderogabilmente esclusi dalla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberatamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il dispositivo non è idoneo), uso non competente (cioè senza rispettare le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questa clausola non è restrittiva.
- L'accettazione dei reclami in base al regolamento di questa garanzia non comporta in nessun caso la proroga del periodo di validità della stessa né l'inizio di un nuovo periodo di garanzia in caso di sostituzione del dispositivo.
- I dispositivi o i componenti sostituiti nel periodo della garanzia sono pertanto di proprietà di Varo NV.
POWXG90430 IT
- Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l'acquisto o quando sia evidente che il prodotto non è stato sottoposto a una corretta manutenzione. (pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.).
- Conservare lo scontrino come prova della data d'acquisto.
- L'apparecchio deve essere restituito al rivenditore, non smontato e in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato dalla prova d'acquisto.
15 AMBIENTE
Ove la macchina, in seguito ad uso prolungato, dovesse essere sostituita, non gettarla tra i rifiuti domestici, ma smaltirla in modo rispettoso per l'ambiente. I rifiuti prodotti dalle macchine elettriche non possono essere trattati come i normali rifiuti domestici. Provvedere al riciclo laddove siano disponibili impianti adeguati. Consultare l'ente locale o il rivenditore per suggerimenti su raccolta e smaltimento.
Con la presente, VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – B2500 Lier, Belgio, dichiara che
Descrizione dell'apparecchio: Idropulitrice ad alta pressione
Marchio: POWERplus
Numero articolo: POWXG90430
è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite dalle Direttive Europee in base all'applicazione delle norme europee armonizzate. Qualsiasi modifica effettuata sul prodotto rende nulla questa dichiarazione.
Direttive europee (inclusi eventuali emendamenti fino alla data della firma):
2011/65/EU
2006/42/CE
2014/30/EU
2000/14/CE Allegato V LwA
Measured 92 dB(A)
Guaranteed 95 dB(A)
Norme europee armonizzate (inclusi eventuali emendamenti fino alla data della firma):
EN60335-1:2012
EN60745-2-79:2012
EN55014-1:2017
EN55014-2:2015
EN IEC 61000-3-2:2019
EN61000-3-11:2019
Depositario della documentazione tecnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Il sottoscritto agisce in nome e per conto del CEO della società,
Mertens Ludo
Ludo Mertens
